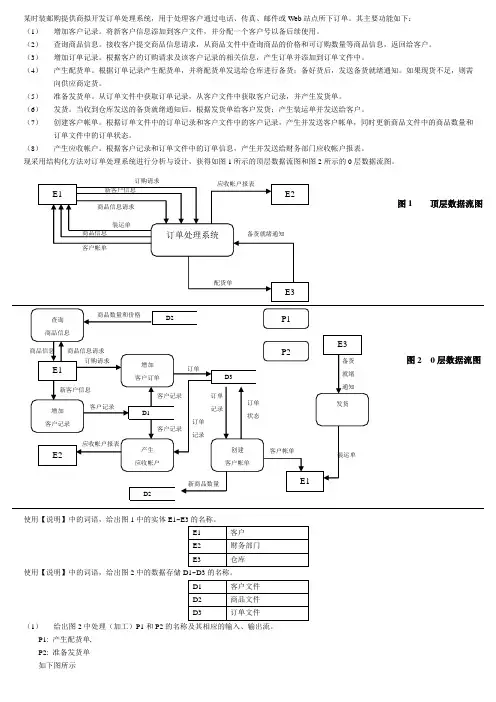

【问题1】（1）费用单
（2）待租赁房屋列表
（3）看房请求
（4）变更房屋状态请求
【问题2】（5）房主信息文件
（6）租赁者信息文件
（7）房屋信息文件
（8）看房记录文件
【问题3】（1）起点：房主终点：变更房屋状态数据流名称：变更房屋状态请求
（2）起点：租赁者终点：登记租赁者信息数据流名称：租赁者信息
（3）起点：租赁者终点：安排租赁者看房数据流名称：看房请求
试题一（共15分）
阅读以下说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】
某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：
1. 每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。课程结束后进行期末考试，其成绩作为这门课程的考试成绩。
2. 学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。
3. 在记录学生成绩之前，系统需要验证这些成绩是否有效。首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。
4. 对于有效成绩，系统将其保存在课程成绩文件中。对于无效成绩，系统会单独将其保存在无效成绩文件中，并将详细情况提交给教务处。在教务处没有给出具体处理意见之前，系统不会处理这些成绩。
5. 若一门课程的所有有效的平时成绩和考试成绩都已经被系统记录，系统会发送课程完成通知给教务处，告知该门课程的成绩已经齐全。教务处根据需要，请求系统生成相应的成绩列表，用来提交考试委员会审查。
6. 在生成成绩列表之前，系统会生成一份成绩报告给主讲教师，以便核对是否存在错误。主讲教师须将核对之后的成绩报告返还系统。
7. 根据主讲教师核对后的成绩报告，系统生成相应的成绩列表，递交考试委员会进行审查。考试委员会在审查之后，上交一份成绩审查结果给系统。对于所有通过审查的成绩，系统将会生成最终的成绩单，并通知每个选课学生。
现采用结构化方法对这个系统进行分析与设计，得到如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。
图1-1 顶层数据流图
图1-2 0层数据流图
【问题1】（4分）
使用说明中的词语，给出图1-1中的外部实体E1~E4的名称。
【问题2】（3分）
使用说明中的词语，给出图1-2中的数据存储D1~D5的名称。
【问题3】（6分）
数据流图1-2缺少了三条数据流，根据说明及数据流图1-1提供的信息，分别指出这三条数据流的起点和终点。
希赛公司拟开发一个销售管理系统，其主要功能描述如下：
1．接受客户订单，检查库存货物是否满足订单要求。如果满足，进行供货处理：即修改库存记录文件，给库房开具备货单并且保留客户订单至订单记录文件；否则进行缺货处理：将缺货订单录入缺货记录文件。2．根据缺货记录文件进行缺货统计，将缺货通知单发给采购部门。
3．根据采购部门提供的进货通知单进行进货处理：即修改库存记录文件，并从缺货记录文件中取出缺货订单进行供货处理。
4．根据保留的客户订单进行销售统计，打印统计报表给经理。
现采用结构化方法对销售管理系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。
图1-1 顶层数据流图
图1-2 0层数据流图
【问题1】（4 分）
使用说明中的词语，给出图1-1的外部实体E1~E4的名称。
【问题2】（3 分）
使用说明中的词语，给出图1-2的数据存储D1~D3的名称。
【问题3】（8 分）
数据流图1-2缺少了四条数据流，根据说明及数据流图1-1提供的信息，分别指出这四条数据流的起点和终点。
试题一：（有问题）
[问题1(4')] E1:客户 E2：采购部门 E3：库房 E4：经理
[问题2(3')] D1：缺货记录文件 D2：库存记录文件 D3：订单记录文件
[问题3(8')] 起点终点
D3 销售统计
D2 处理订单
D1 供货处理
进货处理 D1
阅读下列说明以及数据流图，回答问题1、问题2和问题3，将解答填入答题纸的对应栏内。
【说明】
某学校建立了一个网上作业提交与管理系统，基本功能描述如下：
（1）帐号和密码。任课老师用帐号和密码登录系统后，提交所有选课学生的名单。系统自动为每个选课学生创建登录系统的帐号和密码。
（2）作业提交。学生使用帐号和密码登录系统后，可以向系统申请所选课程的作业。系统首先检查学生的当前状态，如果该学生还没有做过作业，则从数据库服务器申请一份作业。若申请成功，则显示需要完成的作业。学生需在线完成作业，单击“提交”按钮上交作业。
（3）在线批阅。系统自动在线批改作业，显示作业成绩，并将该成绩记录在作业成绩统计文件中。
【问题1】（3分）
如果将数据库服务器（记为DB）作为一个外部实体，那么在绘制该系统的数据流图时，还应有哪些外部实体和数据存储？
【问题2】（7分）
根据说明结合问题1的解答，指出在该系统的顶层数据流图中应有哪些数据流。请采用说明中的词汇给出这些数据流的起点、终点以及数据流名称，下表给出了数据流的部分信息，请填充空缺处。
【问题3】（5分）
根据数据流图的设计原则，阅读下图所示的数据流图，找出其中的错误之处。
【问题1】
外部实体：(选课)学生、(任课)老师
数据存储：作业成绩统计文件注：多答不扣分
【问题２】
(1)(选课)学生
(2)(选课)学生
(3)(选课)学生
(4)(选课)学生
(5)作业成绩
(6)DB
(7)作业成绩统计文件
(8)作业成绩
(9)(任课)老师
(10)DB
(l1)作业
(12)(选课)学生
(13)(任课)老师
注：(4)、(6)的答案可互换
(12)、(13)的答案可互换
【问题3】以下五条错误信息可以打乱次序
错误1：外部实体A和B之间不能存在数据流。
错误2：外部实体A和数据存储H之间不能存在数据流。
错误3：加工2的输入/输出数据流名字相同
若回答数据存储P至加工2的数据流方向相反也正确
错误4：加工4只有输入没有输出
若回答数据流G的方向反了(或数据流P的方内反了)也正确
错误5：加工5只有输出，没有输入。
阅读以下说明和数据流图，回答问题1至问题3，将解答填入答题纸的对应栏内。
【说明】
学生住宿舍服务系统帮助学生就学的城市内找到所需的住房，系统对出租的房屋信息、房主信息、需要租房的学生信息以及学生和房主的会面信息进行管理和维护。
房主信息包括姓名、地址、电话号码以及系统分配的唯一身份标识（ID）和密码；房屋信息包括房屋地址、类型（单间/套间）、适合住宿的人数、房租、房主的ID以及现在是否可以出租（例如由于装修原因，需等到专修后才可出租或者房屋已被租出）。每当房屋信息发生变化时，房主须通知系统，系统将更新房屋文件以便学生能够获得准确的可租用房屋信息。房主向系统中加入可租用的房屋信息时，需交纳一定的费用，由系统自动给出费用信息。房主可随时更新房屋的各种属性。
学生可通过系统查询现有的可租用的房屋，但必须先在系统中注册。学生信息包括姓名、现住址、电话号码、出生日期、性别以及系统分配的唯一身份标识（ID）和密码。若学生希望租用某房屋，则需要发出租房请求，请求中包含房屋的详细信息，系统将安排学生与房主会面的时间和地点，并将会面信息通知学生和房主。会面信息包括会面时间、地点以及会面双方的基本信息，系统将记录会面信息。
学生住宿服务系统的顶层图如数据流图1-1所示；学生住宿服务系统的第0层DFD图如数据流图1-2所示，其中，加工3的细化图如数据流图1-3所示。
【问题一】（6分）
数据流图1-1缺少了一条数据流（在图1-2中也未给出该数据流），请给出此数据流的起点和终点，并采用说明中的词汇给出此数据流名。
数据流图1-2中缺少了与“查询房屋”加工相关的数据流，请指出数据流的起点和终点。
【问题二】（4分）
“安排会面”加工除需要写入会面文件外，还需要访问哪些文件？
【问题三】（5分）
请补齐下列数据字典条目：
登陆信息= 学生ID + 密码
注册信息= ___________________
试题1 问题1
（1）数据流名称：“费用信息”；起点：“学生住宿服务系统”；终点：“房主”；
（2）缺少从“房屋文件” 到“查询房屋”的数据流；
问题2
房主文件和学生文件；
问题3
姓名+现住址+电话号码+出生日期+性别
试题一（15分）
阅读下列说明和数据流图，回答问题1至问题3，将解答填入答题纸的对应栏内。[说明]
某图书馆管理系统的主要功能是图书管理和信息查询。对于初次借书的读者，系统自动生成读者号，并与读者基本信息（姓名、单位、地址等）一起写入读者文件。
系统的图书管理功能分为四个方面：购入新书、读者借书、读者还书以及图书注销。
1．购入新书时需要为该书编制入库单。入库单内容包括图书分类目录号、书名、作者、价格、数量和购书日期，将这些信息写入图书目录文件并修改文件中的库存总量（表示到目前为止，购入此种图书的数量）。
2．读者借书时需填写借书单。借书单内容包括读者号和所借图书分类目录号。系统首先检查该读者号是否有效，若无效，则拒绝借书；若有效，则进一步检查该读者已借图书是否超过最大限制数（假设每位读者能同时借阅的书不超过5本），若已达到最大限制数，则拒绝借书；否则允许借书，同时将图书分类目录号、读者号和借阅日期等信息写入借书文件中。
3．读者还书时需填写还书单。系统根据读者号和图书分类目录号，从借书文件中读出与该图书相关的借阅记录，标明还书日期，再写回到借书文件中，若图书逾期，则处以相应的罚款。
4．注销图书时，需填写注销单并修改图书目录文件中的库存总量。
系统的信息查询功能主要包括读者信息查询和图书信息查询。其中读者信息查询可得到读者的基本信息以及读者借阅图书的情况；图书信息查询可得到图书基本信息和图书的借出情况。
图书管理系统的顶层图如图1-1所示；图书管理系统的第0层DFD图如图1-2所示，其中加工2的细图如图1-3所示。
[问题1]（2分）数据流图1-2中有两条数据流是错误的，请指出这两条数据流的起点和终点。
[问题2]（6分）
数据流图1-3中缺少三条数据流，请指出这三条数据流的起点和终点。[问题3]（7分）
根据系统功能和数据流图填充下列数据字典条目中的（1）和（2）：
查询请求信息=[查询读者请求信息|查询图书请求信息]
读者情况=读者号+姓名+所在单位+{借书情况}
管理工作请求单= （1）
入库单= （２）
试题一参考答案
[问题1]
（1）“2处理查询请求”到“读者文件”的数据流；
（2）从“读者文件”到“3登记读者信息”的数据流。
[问题2]
（1）从“借书文件”到“2.1读者信息查询”的数据流；
（2）从“借书文件”到“2.2图书信息查询”的数据流；
（3）从“图书目录文件”到“2.2图书信息查询”的数据流。
[问题3]
（1）[入库单|借书单|还书单|注销单]；
（2）分类目录号+书名+作者+价格+数量+购书日期。
试题一
阅读下列说明和数据流图，回答问题1至问题4，将解答填入答题纸的对应栏内。[说明]
某基于微处理器的住宅系统，使用传感器（如红外探头，摄像头等）来检测各种意外情况，如非法进入，火警，水灾等。
房主可以在安装该系统时配置安全监控设备（如传感器，显示器，报警器等），也可以在系统运行时修改配置，通过录像机和电视机监控与系统连接的所有传感器，并通过控制面板上的键盘与系统进行信息交互。在安装过程中，系统给每个传感器赋予一个编号（即id）和类型，并设置房主密码以启动和关闭系统，设置传感器事件发生时应自动拨出的电话号码。当系统检测到一个传感器事件时，就激活警报，拨出预置的电话号码，并报告关于位置和检测到的事件的性质等信息。
[问题1]
数据流图1-1（住宅安全系统顶层图）中的A和B分别是什么？
[问题2]
数据流图1-2（住宅安全系统第0层DFD图）中的数据存储“配置信息”和、会影响图中
的哪些加工？
[问题3]
将数据流图1-3（加工4的细化图）中的数据流补充完整，并指明加工名称，数据流的方向（输入/输出）和数据流名称。
[问题4]
请说明逻辑数据流图（Logical Data Flow Diagram）和物理数据流图（Physical Data Flow Diagram）之间的主要区别。
[问题1]
A：传感器：B：报警器
[问题2)
监控传感器、显示信息和状态
[问题3]
1、“读传感器”添加输入数据流“传感器状态”
2、“显示格式”添加输出数据流“TV信号”
3、“拨号”添加输出数据流“电话拨号”
[问题4]
逻辑数据流图说明应该具有哪些加工，而不关心这些加工是如何实现的：物理数据流图则要说明加工是如何实现的。
1．需求分析阶段的主要任务是什么怎样理解分析阶段的任务是决定“做什么”，而不是“怎样做” 解：需求分析阶段的主要任务是用户和软件人员双方一起来充分地理解用户的要求，并把双方共同的理解明确地表达成一份书面文档——需求说明书。用户要求通常包括功能要求、性能要求、可靠性要求、安全保密要求以及开发费用、开发周期、可使用的资源等方面的限制，其中功能要求是最基本的，它又包括数据要求和加工要求两方面。所以，软件阶段的任务是解决软件系统做什么，而不是怎么做。 2．什么是结构化分析方法要经过哪些步骤来实现 解：所谓结构化分析方法是在分析一个软件系统时使用“自顶向下逐层分解”的方式表达用户需求。对系统作了合理的逐层分解后，就可分别理解系统的每一个细部，这样，就可以有效地控制系统的复杂性。 结构化分析方法的步骤： 理解当前的现实环境，获得当前人工系统的具体模型。 从当前系统的具体模型抽象出当前系统的逻辑模型。 分析目标系统与当前系统逻辑上的差别，建立目标系统的逻辑模型。 为目标系统的逻辑模型作补充。 3．为什么DFD要分层画分层DFD要遵循哪些原则 解：对一个大型的系统，如用一张数据流图画出所有的数据流和加工，则图纸将极其庞大复杂，因而难以理解。为了控制复杂性，SA方法采用“分层”的技术。 画分层DFD要遵循哪些原则： 分解应自然，概念上合理、清晰。 只要不影响数据流图的“易理解性”，可以适当地多分解成几部分，这样分层图的层数就可少些。 一般说来，在上层可以分解得快些，而在下层则应分解得慢些，因为上层是一些综合性的描述，“易理解性”相对地说不太重要
4．选择一个系统(例如人事档案管理系统、图书管理系统、医院监护系统、足球俱乐部管理系统、财务管理系统、学生选课系统、飞机订票系统等)，用 SA方法对它进行分析，画出系统的分层 DFD 图，并建立相应的数据词典。 解：下面是一个学生选课系统的DFD 。 数据词典 (l)数据流条目
目录 图0 学生信息管理系统数据流图（第0层） (1) 图1 学生信息管理系统数据流图（第1层） (2) 图2 学生基本信息管理数据流图（第2层） (3) 图2.1 基本信息录入管理数据流图（第3层） (5) 图3 学生异动信息管理数据流图（第2层） (6) 图3.1 异动信息插入管理数据流图（第3层） (6) 图4 学生考勤管理数据流图（第2层） (7) 图4.1 考勤信息录入管理数据流图（第3层） (8) 图5 学生公寓管理数据流图（第2层） (10) 图5.1 学生住宿管理数据流图（第3层） (11) 图5.1.1 学生入住管理数据流图（第4层） (12) 图5.1.1.1 入住学生信息录入管理数据流图（第5层） (13) 图5.1.2 卫生管理数据流图（第4层） (14) 图5.1.2.1 卫生信息录入管理数据流图（第5层） (15) 图5.1.3 纪律管理数据流图（第4层） (16) 图5.1.3.1 纪律信息录入管理数据流图（第5层） (17) 图5.1.4 维修管理数据流图（第4层） (18) 图5.1.4.1 维修信息录入管理数据流图（第5层） (19) 图5.1.5 退宿管理数据流图（第4层） (20) 图5.1.5.1 退宿信息录入管理数据流图（第5层） (21) 图5.1.6 走读管理数据流图（第4层） (22) 图5.1.6.1 走读信息申报管理数据流图（第5层） (23) 图5.1.6.1.1 走读信息录入管理数据流图（第6层） (24) 图5.1.7 住宿调整管理数据流图（第4层） (25) 图5.1.7.1 住宿调整信息录入管理数据流图（第5层） (26) 图5.2 房源资料库管理数据流图（第3层） (27) 图5.2.1 房源信息录入管理数据流图（第4层） (28) 图5.3 宿舍工作人员管理数据流图（第3层） (29)
系统的数据流图与数据字典实例 作为示例，为简单起见，我们只考虑人机分工。此处的数据流图是计算机化的帐务处理系统中涉及到计算机部分的数据流图，人工完成的部分将不做反应。例如：计算机没有能力审核原始凭证、填制记账凭证，这些工作必须由人来完成，因此进入系统（系统的自动化部分）的应该是记账凭证而不是原始凭证。银行对帐单仍然是系统的输入数据流，原有的输出数据流系统也必须提供。 图1 系统的顶层数据流图 图2 系统的第一层分解图 记账凭证进入计算机系统需要进行输入操作，而且由于记账凭证本身可能出错，或输入过程中可能发生错误，因此系统必须提供对已输入的记账凭证的修改功能和审核功能，审核通过的记账凭证才能够记账。据此，对“凭证处理”分解得到第二层分解图，该分解图由凭证输入、凭证修改和凭证审核三个处理构成。如果记账凭证是由操作人员直接根据原始凭证
用计算机填制，则凭证处理还应该包含一个打印记账凭证的处理。 图3 系统第二层分解图之一（图1）在系统中，登帐处理由计算机完成，其分解的流程图与原来一致。 图4 系统第二层分解图之二（图2）
图5系统第二层分解图之三（图3） 图6 系统第二层分解图之四（图4） 8.1.3 数据字典 数据字典的作用是对数据流图中的各种成分进行详细说明，作为数据流图的细节补充，和数据流图一起构成完整的系统需求模型。数据字典一般应包括对数据项，数据结构、数据存储和数据处理的说明。以下列出本系统的主要数据字典条目。 1. 数据项条目 数据项编号：D01-001 数据项名称：凭证编号 别名：凭证流水号 符号名：PZBH 数据类型：数值型 长度：4 取值范围：1~9999 其余略。 2. 数据结构条目
一．数据流图 1.仓库管理系统的顶层(0层)数据流图 2仓库管理系统的第一层数据流图
3. 4.出库信息管理的细化
5.货物信息管理的细化 6.客户信息管理的细化 7.查询的细化
二.数据字典 1.数据流 （1）数据流名称：入库信息 数据流别名：无 说明：即将装入仓库的货物的信息 数据流来源：采购入库信息表 数据流流向：仓库管理员 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户编号+客户名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地 数据流量：根据事物的需要，一般很频繁 （2）数据流名称：出库信息 数据流别名：无 说明：销售后即将出库的货物的信息 数据流来源：销售出库信息表 数据流流向：仓库管理员 数据流组成：货物编号+货物品名+货物规格+货物数量+货物售价+货物种类+客户类型+客户编号+客户名称+本次出货时间+货物产地 数据流量：根据事物的需要，一般很频繁 （3）数据流名称：货物信息 数据流别名：无 说明：对仓库中的所有货物的信息的统计 数据流来源：货物信息表 数据流流向：仓库管理员 数据流组成：货物=货物编号+货物品名+货物规格+货物数量+货物进价+货物售价+货物种类 数据流量: （4）数据流名称：客户信息： 数据流别名：无 说明：所有客户及供应商的信息。 数据流来源：客户信息表 数据流流向：仓库管理员 数据流组成：客户=客户编号+客户名称+客户地址+客户电话+客户类型 数据流量 （5）数据流名称：订货通知 数据流别名：无 说明：当仓库中的货物不能满足顾客需求时，所发出的订货的信息 数据流来源：采购员 数据流流向：加工1.1 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+供应商编号+供应商名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地数据流量
实验使用Visio 绘制数据流图（1） 一、实验目的 1．掌握在Microsoft Visio 中绘制图形的基本方法； 2．认知数据流图的基本元素； 3．掌握使用数据流图对系统进行自顶向下逐步求精的分析过程。 二、相关知识 实验所需的基本技术知识，参见实验（初识Visio2003）。 三、实验环境 1．windows9x/me/2000或windows XP； 2．CPU：Pentium II 或更高级别的处理器； 3．硬盘：40MB可用空间； 4．显示器：256色以上，800*600或1024*768分辨率； 5．Visio2003。 四、实验内容 根据下面的描述，按要求画出“教育基金会捐助资金管理系统”的数据流图。 某教育基金会捐助资金管理系统的基本功能如下： 1．由捐助者向基金会提出捐助请求，经身份确认后被接受，对捐助人进行登记并授予捐助证书，捐款存入银行。 2．由教育单位提出用款申请，在进行相应的合法性校验和核对相应的捐款储备后做出支出。 3．每月给基金会的理事会一份财政状况报表，列出本月的收入和支出情况和资金余额。 五、实验要求 1．确定“教育基金会捐助资金管理系统”的数据源点和终点，画出该系统的顶层数据流图； 2．分析系统的主要功能，细化系统的顶层数据流图，画出系统的第1层数据流图； 3．细化系统的各个主要功能，画出系统的第2层数据流图。 提示： 1．系统中有三个实体：捐助者、教育单位、基金会的理事会； 2．系统的主要功能有：收入处理、支出处理、产生报表。其中收入处理可以细分为：接受请求（捐助请求）、确认身份和登记收入（存入款项）；支出处理可以细分为：接受请求（用款请求）、合法性检查和登记支出（支出款项）； 3．系统需要存储的信息：捐助者信息、教育单位信息和收支状况信息。 1
实验
3、分组讨论并确定小组管理信息系统的题目，并给出题目的具体功能和要求。心得体 会：（可以从以下几个方面来总结：你在上机过程中遇到了哪些难题？你是怎么克服的？你的收获有哪些？你有什么没有解决的问题等） 实验
书E 选脚 ■1. 订盼蔚豆 建立学生表 则剩余不够的部分还须向其他书商订购，同时 在订购信息中添加该教材在另一个书商中订购的信息。 1、请画出上述内容的 E-R 图。 2、把E-R 图转换成合理的关系模式： 学 生（学号，姓名，性别，院系，年龄） 教 材（书号，书名，出版社，出版日期, 书商（商号，电话，联系人，商名） 山膿E 軀 nanie = ^Buy_Booksdb ， j filename - J E: \Buy_Bcoksdb* mdf', size = 5j maxsize - 20, f llegrovrth = 1 ) log on ( rtajne-' Buy^Bookslog 1、 f ilenajue~， E:\Buy_Bcakslog. ldf'. size=2_, maxsize! 8, fllegrawth-1 ] Go 口. ■号, 3、在SQL Serve r （或Access ）中建立数据库和表（截图） 建立数据库： create database Buy Books on primary 主键为学号 主编） 主键为书号 主键为商号 ' —i r - ! 見意「腿 性别 商号 1 ---------- 戟条人
CREATE TABLE St udent ( Sno char 9- primary key. Sname char (20 i unique, Ssex char (2), Sage smallint. Sdept char (2Q 1 ) f -f 建立教材表 CREATE TABLE Books ( Eno char 9) primary key Btitle char (40), Bauthor char ^20), Bpress char 40 Bdate datetime ): 建立书商表 -CREATE TABLE SSellcr BSno char 9[ priinaty key, BSnane char 201 . Tel char 30；. Person char (201 feedback char '40 1 鼻 /*书号* /車书名*/ 八作者于/ /廉也版社康/ " 由版日期柑
仓库管理系统数据流图数据字典
一．数据流图 1.仓库管理系统的顶层(0层)数据流图 2仓库管理系统的第一层数据流图
3. 4.出库信息管理的细化
5.货物信息管理的细化 6.客户信息管理的细化 7.查询的细化
二.数据字典 1.数据流 （1）数据流名称：入库信息 数据流别名：无 说明：即将装入仓库的货物的信息 数据流来源：采购入库信息表 数据流流向：仓库管理员 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户编号+客户名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地 数据流量：根据事物的需要，一般很频繁 （2）数据流名称：出库信息 数据流别名：无 说明：销售后即将出库的货物的信息 数据流来源：销售出库信息表 数据流流向：仓库管理员 数据流组成：货物编号+货物品名+货物规格+货物数量+货物售价+货物种类+客户类型+客户编号+客户名称+本次出货时间+货物产地数据流量：根据事物的需要，一般很频繁 （3）数据流名称：货物信息 数据流别名：无 说明：对仓库中的所有货物的信息的统计
数据流来源：货物信息表 数据流流向：仓库管理员 数据流组成：货物=货物编号+货物品名+货物规格+货物数量+货物进价+货物售价+货物种类 数据流量: （4）数据流名称：客户信息： 数据流别名：无 说明：所有客户及供应商的信息。 数据流来源：客户信息表 数据流流向：仓库管理员 数据流组成：客户=客户编号+客户名称+客户地址+客户电话+客户类型 数据流量 （5）数据流名称：订货通知 数据流别名：无 说明：当仓库中的货物不能满足顾客需求时，所发出的订货的信息 数据流来源：采购员 数据流流向：加工1.1 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+供应商编号+供应商名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地
系统得数据流图与数据字典实例 作为示例,为简单起见,我们只考虑人机分工。此处得数据流图就是计算机化得帐务处理系统中涉及到计算机部分得数据流图,人工完成得部分将不做反应.例如:计算机没有能力审核原始凭证、填制记账凭证，这些工作必须由人来完成,因此进入系统（系统得自动化部分）得应该就是记账凭证而不就是原始凭证。银行对帐单仍然就是系统得输入数据流,原有得输出数据流系统也必须提供。 图１系统得顶层数据流图 图2 系统得第一层分解图 记账凭证进入计算机系统需要进行输入操作，而且由于记账凭证本身可能出错,或输入过程中可能发生错误,因此系统必须提供对已输入得记账凭证得修改功能与审核功能,审核通过得记账凭证才能够记账。据此,对“凭证处理"分解得到第二层分解图,该分解图由凭证输入、凭证修改与凭证审核三个处理构成。如果记账凭证就是由操作人员直接根据原始凭证用计算机填制，则凭证处理还应该包含一个打印记账凭证得处理.
图3 系统第二层分解图之一(图1） 在系统中，登帐处理由计算机完成，其分解得流程图与原来一致. 图４系统第二层分解图之二（图２） 图５系统第二层分解图之三(图3)
图6 系统第二层分解图之四（图4) ８.1.3 数据字典 数据字典得作用就是对数据流图中得各种成分进行详细说明，作为数据流图得细节补充，与数据流图一起构成完整得系统需求模型.数据字典一般应包括对数据项,数据结构、数据存储与数据处理得说明。以下列出本系统得主要数据字典条目。 1、数据项条目 数据项编号：D01-００1 数据项名称：凭证编号 别名：凭证流水号 符号名：PZBH 数据类型：数值型 长度：４ 取值范围：1～999９ 其余略。 2、数据结构条目 数据结构编号:DS01－０03 数据结构名称:会计分录 别名：分录
学生信息管理系统零层数据图： 学生信息系统1层数据流图：
老师信息数据流图：
