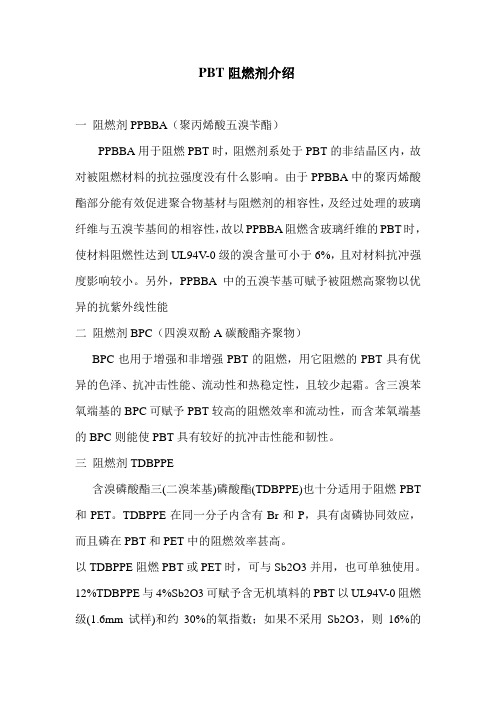

PBT阻燃剂介绍
一阻燃剂PPBBA（聚丙烯酸五溴苄酯）
PPBBA用于阻燃PBT时，阻燃剂系处于PBT的非结晶区内，故对被阻燃材料的抗拉强度没有什么影响。由于PPBBA中的聚丙烯酸酯部分能有效促进聚合物基材与阻燃剂的相容性，及经过处理的玻璃纤维与五溴苄基间的相容性，故以PPBBA阻燃含玻璃纤维的PBT时，使材料阻燃性达到UL94V-0级的溴含量可小于6%，且对材料抗冲强度影响较小。另外，PPBBA中的五溴苄基可赋予被阻燃高聚物以优异的抗紫外线性能
二阻燃剂BPC（四溴双酚A碳酸酯齐聚物）
BPC也用于增强和非增强PBT的阻燃，用它阻燃的PBT具有优异的色泽、抗冲击性能、流动性和热稳定性，且较少起霜。含三溴苯氧端基的BPC可赋予PBT较高的阻燃效率和流动性，而含苯氧端基的BPC则能使PBT具有较好的抗冲击性能和韧性。
三阻燃剂TDBPPE
含溴磷酸酯三(二溴苯基)磷酸酯(TDBPPE)也十分适用于阻燃PBT 和PET。TDBPPE在同一分子内含有Br和P，具有卤磷协同效应，而且磷在PBT和PET中的阻燃效率甚高。
以TDBPPE阻燃PBT或PET时，可与Sb2O3并用，也可单独使用。12%TDBPPE与4%Sb2O3可赋予含无机填料的PBT以UL94V-0阻燃级(1.6mm试样)和约30%的氧指数；如果不采用Sb2O3，则16%的
TDBPPE也可使材料通过V-0级，氧指数则可达31%。这就是说，当PBT中4%的Sb2O3为IDBPPE代替时，材料氧指数略有提高，即在高氧环境中，PBT中的P与Sb似乎具有某种对抗作用。
对含30%玻纤的PBT，当以TDBPPE阻燃时，宜采用Sb2O3为协效剂，且为使材料获得V-0阻燃级，配方中应加入防滴剂(如0.3%~0.5%的聚四氟乙烯)(见表11-8)。如果分别以14%的TDBPPE或溴代聚苯乙烯(BPS)或BPC及3.5%的Sb2O3阻燃含30%玻纤的PBT，则所得阻燃材料的性能相近，但以TDBPPE阻燃者的熔流指数及抗冲强度较高(高20%~30%)，热变形温度则较低(低3~7℃)；而以BPC 阻燃者流动性较差，吹塑困难
由上表可知，对阻燃玻璃纤维增强的PBT，就保持材料的各项
机械性能而言，TDBPPE皆较理想。当材料阻燃性达到UL94V-0级时，其抗拉强度、抗弯强度、抗弯模量、抗冲强度及伸长率的下降均在10%左右。
四阻燃剂BER(溴代环氧树脂)
溴代环氧树脂又叫“四溴双酚A环氧树脂”，它在PBT阻燃中应用广泛且阻燃性能优良，但存在抗冲击差的缺点。
五阻燃剂聚丙稀酸五溴苄脂
阻燃效果好，耐冲击好.流动性好,可做薄壁制品,添加量较少,但价贵。
硅橡胶的特性 硅橡胶 硅橡胶的性能主要源于线型聚硅氧烷的化学结构，即由于主链由Si-O-Si键组成，具有优异的热氧化稳定性，耐候性以及良好的电性能。当生胶侧链中引入少量苯基，可改善橡胶的耐低温性能；引入γ-三氟丙基，可提高耐油、耐溶剂性能。主链中引入亚芳基可提高耐用辐照及机械性能等。此外硅橡胶以白炭黑及金属氧化物等作填料，以有机硅化合物（硅氧烷或硅烷）作结构控制剂，并使用特定的改性添加剂，过氧化物硫化剂以及配合成型工艺等。因而，硅橡胶不仅具有一系列不同于有机橡胶的特性，而且硅橡胶之间的性能也可有相当差异。 1、耐热性 硅橡胶在空气中的耐热性比有机橡胶好得多,在150℃下其物理机械性能基本不变,可半永久性使用,在200℃下可使用1000h以上;380℃下可短时间使用.因而硅橡胶广泛用作高温场合中使用的橡胶部件。 2、耐候性 硅橡胶主链中无不饱和键,加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性.在臭氧中发生电晕放电时，有机橡胶很快老化，而对硅橡胶则影响不严重.长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。 3、电气特性 硅橡胶具有优良的电绝缘性能，其体积电阻高达1×（1014～1016）?.cm,抗爬电性10～30min(特殊品级可达3.5kv/6h),抗电弧性80～100s(特殊品级可达到420s);表面电阻为(1～10) ×1012?.cm;导电品级可达1×（10-3～107）?.cm;介电损耗角正切(tgδ)小于10-3,介电常数2.7～3.3(50Hz/25℃),介电强度18～36KV/mm,而且在很宽的温度及频率范围内变化不大.甚至浸入水中后,电性能也很少降低,十分适合用作电绝缘材料.硅橡胶对高压下的电晕放电及电弧具有优良的阻尼作用。 4、压缩永久变形 压缩永久变形性是硅橡胶在高、低温条件下作垫圈使用时的重要性能.二甲基硅橡胶的压缩永久变形性较差，在150℃下压缩22h 后形变值高达60%左右.但是甲基乙烯基硅橡胶,特别是使用烷基系列过氧化物硫化的制品,具有优良的压缩永久变形性,其形变值可在20%以下.二段硫化条件对压缩永久变形值也有很大的影响,亦即二段硫化温度愈高,压缩永久变形值愈低.为了改进硫化胶制品的压缩永久变形性,还可在胶料中添加氧化汞、氧化镉、氧化锌及醌类化合物等。 由于硅橡胶的压缩永久变形性能优异，因而适宜制作O形圈、密封垫片及胶辊等之用. 5、耐油、耐化学试剂性
硅橡胶(SiliconeRubber)是一种兼具无机和有机性质的高分子弹性 材料,其分子主链由硅原子和氧原子交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以是甲基、不饱和乙烯基(摩尔分数一般不超过01005)或其它有机基团,这种低不饱和度的分子结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。分子链的柔韧性大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。 硅橡胶发展于20世纪40年代,国外最早研究的品种是二甲基硅橡胶。1944年前后由美国DowCorning公司和GeneralElectric公司各自投入生产。我国在60年代初期研究成功并投入工业化生产。现在生产硅橡胶的国家除我国外,还有美国、英国、日本、前苏联和德国等,品种牌号有1000多种。 1 硅橡胶的分类和特性 1.1 分类 硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。 1.2 特性 (1)耐高、低温性 在所有橡胶中,硅橡胶的工作温度范围最广阔(-100～350℃)。例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或
300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍能保持弹性,它的玻璃化温度为-140℃,其硫化胶在-70～100℃的温度下仍具有弹性。硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。硅橡胶在高温下连续使用寿命见表1。 (2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能 硅橡胶硫化胶在自由状态下置于室外曝晒数年后,性能无显著变化。硅橡胶与其它橡胶的耐臭氧老化性能比较见表2。 (3)电绝缘性能 硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较
聚氨酯的燃烧和阻燃 聚氨酯材料是由碳—碳键为基本结构组成的有机高分子聚合物，属于可燃物质。用聚氨酯材料生产的各类产品与制品，在人们的社会活动中随处可见。由于它们处在各种各样的环境之中，引发火灾的几率较高。由各种引火源引发聚氨酯材料的燃烧以及伴随燃烧产生的烟雾毒性，已成为消防安全密切关注的重点之一，对有关聚氨酯产品及生产制定了日益严格的阻燃标准和法规。 同时，聚氨酯产品的生产所使用的大量原料多属于有机化合物和聚合物，也同属于可燃物之列，而在生产中使用的许多原料助剂，如有机溶剂及其配置的涂料、脱模剂等，因闪点、着火点较低，都存在不同程度的燃烧隐患；此外，在大型软质聚氨酯块泡的生产中，由于使用高水量配方生产低密度泡沫体产生的热量多而泡沫体的散热性差，因此在贮存过程中，由泡沫体产生自燃而引发的火灾也曾有发生。 由聚氨酯泡沫体等燃烧产生的火灾危害，不仅来源于燃烧本身产生的大量热辐射而引发的火焰的蔓延和扩大，同时还来源于燃烧时产生的烟雾和分解释放出来的诸多有毒气体。许多火灾报告指出：由燃烧烟雾和有毒气体造成人员伤亡的比例远远高于真正燃烧本身造成的伤亡人数。因此，为保证生产过程和使用过程中的防火安全，必须系统地研究该类产品的燃烧机理、检测方法以及阻燃办法，制定产品的生产、使用安全标准和法规。下面，洛阳天江化工新材料有限公司将就聚氨酯泡沫的燃烧机理以及阻燃方法这两方面为大家进行简单介绍。 一、燃烧机理 在聚氨酯产品中，由于聚氨酯泡沫塑料的质量轻、体积大且传热系数低、最易发生燃烧，因此将它作为燃烧行为的研究对象最具有代表性。 一般物质的燃烧行为基本可分为三个阶段：第一个阶段为物质引燃和火焰蔓延的初期阶段；第二个阶段为物质的完全燃烧的发展阶段；第三个阶段则为火焰衰减、燃烧熄灭的最终阶段。洛阳天江化工新材料有限公司在这里告诉大家，物质引燃的难易程度是物质燃烧行为的第一表征，它与物质本身的化学结构、组成、传导能力、热分解温度以及反应所产生的气体和液滴的助燃程度等因素有关。此外，还有一点需要注意的是，不同的物质有不同的闪点和着火点，闪点和着火点越低的物质越容易燃烧。
和其他大多数高分子材料一样，聚氨酯不耐热，容易被点燃，产生毒性气体，危害人身财产安全。所以，一般通过各种方法，使聚氨酯制品具有一定的阻燃性。添加阻燃剂是最常用的方法，阻燃剂是聚氨酯材料的重要助剂。 一、卤代磷酸酯 卤代磷酸酯类化合物是聚氨酯泡沫塑料中应用广泛、效果显著的一大类添加型有机阻燃剂。多数卤代磷酸酯常温下有液态，使用方便，与多元醇有良好的相容性，且价格适中。卤代磷酸酯阻燃剂的品种非常多，我们就对常用的几种分别作一下介绍。 1、三(2-氯乙基)磷酸酯 三(2-氯乙基)磷酸酯(TCEP)是一种添加型阻燃剂，在聚氨酯软泡、硬泡生产中都能使用。但以用于硬泡效果更好，这是因为硬泡的闭孔率高，透气性小，阻燃剂挥发较困难，阻燃效果维持的比较长久。它的缺点是用量较大，如果用量超过15%时，泡沫塑料的物性则有下降现象。 TCEP广泛用于阻燃聚氨酯泡沫塑料，在聚氨酯硬泡或半硬泡中添加10%TCEP可获得显著的效果。使用TCEP降低硬泡的脆性，而不削弱泡沫的抗蚀性。当TCEP用于聚氨酯软泡，例如阻燃改性高回弹泡沫，TCEP可与三聚氰胺结合使用。TCEP可作为一个单独组分在发泡过程中直接注入混合头，也可在发泡前与聚醚多元醇混合，同时可降低多元醇组分黏度。 TCEP是应用最早、最广也是最便宜的阻燃剂，它具有较好的抗水解性和较高的阻燃效率，但容易挥发损失，阻燃持久性较差。 生产厂家：美国雅保(Antiblaze 100)，德国科莱恩，美国康普顿集团公司，江都大江，江苏雅克等。 2、三(2-氯丙基)磷酸酯 三(2-氯丙基)磷酸酯(TCPP)是一种添加型阻燃剂，兼具有良好的增塑作用。由于分子内同时含有磷、氯两种元素，阻燃性能显著，同时还有增塑、防潮、抗静电等作用。因为磷氯含量比TCEP低，因此它的阻燃效果也相对减弱。 TCPP主要用于聚氨酯泡沫塑料的阻燃剂。一般较多的用于聚氨酯硬泡及PIR硬泡中，也用于聚氨酯软泡。用于聚氨酯软泡时持久性不好，但不会使泡沫发生焦烧现象。 生产厂家：美国雅保(Antiblaze TMCP及Antiblaze 80)，德国科莱恩，德国拜耳(Levagard PP)，江都大江，江苏雅克，张家港常余等。 二、磷酸酯类阻燃剂 磷酸酯的品种较多，许多磷酸酯可用作聚氨酯的阻燃剂。但磷酸酯同时具有增塑效应，
介绍 1、硬质聚氨酯导热系数低，热工性能好。当硬质聚氨酯密度为35～40kg/m3时，导热系数仅为0.018~0.024w/（m．k），约相当于EPS的一半，是目前所有保温材料中导热系数最低的。 2、硬质聚氨酯具有防潮、防水性能。硬质聚氨酯的闭孔率在90%以上，属于憎水性材料，不会因吸潮增大导热系数，墙面也不会渗水。 3、硬质聚氨酯防火，阻燃，耐高温。聚氨酯在添加阻燃剂后，是一种难燃的自熄性材料，它的软化点可达到250摄氏度以上，仅在较高温度时才会出现分解：另外，聚氨酯在燃烧时会在其泡沫表面形成积碳，这层积碳有助隔离下面的泡沫。能有效地防止火焰蔓延。而且，聚氨酯在高温下也不产生有害气体。 4、由于聚氨酯板材具有优良的隔热性能，在达到同样保温要求下，可使减少建筑物外围护结构厚度，从而增加室内使用面积。 5、抗变形能力强，不易开裂，饰面稳定、安全。 6、聚氨酯材料孔隙率结构稳定，基本上是闭孔结构，不仅保温性能优良，而且抗冻融、吸声性也好。硬泡聚氨酯保温构造的平均寿命，在正常使用与维修的条件下，能达到30年以上。能够做到在结构的寿命期正常使用条件下，在干燥、潮湿或电化腐蚀，以及由于昆虫、真菌或藻类生长或者由于啮齿动物的破坏等外因影响，都不会受到破坏。 7、综合性价比高。虽然硬质聚氨酯泡沫材的单价比其它传统保温材料的单价高，但增加的费用将会由供暖和制冷费用的大幅度减少而抵消。 产品用途 本公司生产的硬质聚氨酯保温大板材可广泛用于彩钢夹芯板、中央空调、建筑墙体材料、冷库、冷藏室、保温箱、化工罐体等领域。 特点 ●规格品种多，容重范围：（40—60kg/m3）；长度范围：（0.5米—4米）；宽度范围：（0.5米—1.2米）；厚度范围：（20毫米—200毫米）。 ●切割精度高，厚度误差±0.5mm，从而保证了制成品表面的平整度。 ●泡沫细密，泡孔均匀。 ●容重轻，可以减少制成品的自重量，比传统的产品低30—60%。 ●抗压强度大，可以承受在制造成品过程中的巨大压力。 ●方便质量的检验，由于在切割过程中去掉了四周的表皮，板材的质量一目了然，保证了制成品的保温效果。厚度可按用户要求生产加工。 规格 硬质聚氨酯泡沫泡块（本公司提供不同密度的泡块，用来加工制作各种型材） 品种聚氨酯泡沫泡块（单位mm） 规格4000×1200×1000 2000×1200×1000 硬质聚氨酯泡沫大板材 品种聚氨酯大板材 密度40-60kg/m 规格长度：4000-500mm
几种优良阻燃剂简介 阻燃剂又称耐火剂和防火剂，是加入制品和材料中能阻止引燃或抑制火焰传播的助剂。主要是通过阻燃药剂产生较多量的不可燃气体或药剂薄膜不能燃烧而达到防火的目的。 根据其使用方法可分为添加型和反应型两类，添加型阻燃剂是在制品的加工过程中掺入制品中，多用于热塑性塑料。反应型阻燃剂是在聚合物合成过程中作为单体化学键合到聚合物分子链上，多用于热固性塑料布。按照化学结构，阻燃剂又可分为无机和有机两类，在这些化合物中多含有卤素和磷，有的含锑、硼、铝等元素。 具有实用价值的阻燃剂必须具备以下条件：①与高分子材料混溶性良好；②不改变高分子材料的固有物性，如耐热性、机械强度、电性能；③分解温度不应太高，但在加工温度下又不能分解；④耐久性好；⑤耐候性好；⑥毒性小，燃烧时不产生毒性气体；⑦价廉。 阻燃剂主要用于建筑材料、电器材料、汽车零件中，保护塑料制品、纺织品、橡胶、纸制品、粘合剂、木材等使用时不着火或使火焰迟缓蔓延。 由于毒性问题和各国对阻燃剂检验方法不同，情况复杂，因而阻燃剂的产量未能按预期的那样增长。今后应针对不同要求开发新用途的、性能优良的、又无毒性的新阻燃剂。 目前已推出大量代替溴系阻燃剂的不含卤素的新型阻燃剂，并正在开发新型增效剂作为阻燃剂的添加剂。用于工程塑料的产品也更多，磷溴复合体系也已问世。 Martinswerk 公司提供了几种氢氧化镁和三水合铝（ATH）产品：Magnitin的氢氧化镁产品，主要用于聚丙烯；Martinal ATH产品，可改善在热固材料中的粘度性能。AKZO化学化司推出了一种磷酸型的非溴系阻燃剂Fyrolflex RDP，它具有低挥发度和高热活化温度（300℃），应用于PC和ABS。 Hoechst公司的Hostaflam多磷酸铵阻燃剂，据称比ATH和氢氧化镁好，其添加率低于50%，可减少对聚合物机械性能的影响。 FMC公司已生产出第一个集溴和磷于同一分子中的阻燃剂体系。其中Reoflam PB-460产品提供了优良的阻燃和加工性能，并可改善树脂性能。Dover化学公司也提供了磷、溴和氯系阻燃剂（DG-9021含氯15%、溴15%和磷4%），可用于泡沫软聚氨酯橡胶。 阻燃剂的开发大致上正朝着增效体系发展。Borax公司的阻燃剂增效剂，Firebrake硼酸锌，可提供阻燃、促进焦化、防电弧和抑制余辉作用。Firebrake 415可最有效地用作工程树脂的阻燃剂和PVC的烟雾抑制剂（与ATH并用）。Firebrake 500是无水硼酸锌，具有高热稳定性，可用于高温加工和工程树脂。 主要阻燃剂品种介绍： 商品名阻燃剂MCA
十溴二苯乙烷TDE 英文名称：2,2',3,3',4,4',5,5',6,6'-Decabromobibenzyl [1] 英文别名：DBDPE;1,2-Bis(2,3,4,5,6-pentabromophenyl)ethane CAS号：84852-53-9 分子式：C14H4Br10 分子量：971.22 熔点:~345℃. 沸点：~676.2℃. 新型溴系添加型阻燃剂（改性塑料行业必须用到的） 密封阴凉干燥保存 十溴二苯乙烷是一种使用范围广泛的广谱添加型阻燃剂，其溴含量高，热稳定性好，抗紫外线性能佳，较其他溴系阻燃剂的渗出性低；特别适用于生产电脑、传真机、电话机、复印机、家电等的高档材料的阻燃。 十溴二苯乙烷热裂解或燃烧时不产生有毒的多溴代二苯并二恶烷 （DBDO ）及多溴代二苯并呋湳（DBDF ），用它阻燃的材料完全符合欧洲关于二恶英条例的要求，对环境不造成危害。二恶英(Dioxin)，又称二氧杂芑(qǐ)，是一种无色无味、毒性严重的脂溶性物质，二恶英实际上是二恶英类（Dioxins）一个简称，它指的并不是一种单一物质，而是结构和性质都很相似的包含众多同类物或异构体的两大类有机化合物。二恶英包括210种化合物，这类物质非常稳定，熔点较高，极难溶于水，可以溶于大部分有机溶剂，是无色无味的脂溶性物质，所以非常容易在生物体内积累，对人体危害严重。 十溴二苯乙烷无任何毒性，也不会对生物产生任何致畸性，对水生物如鱼等无副作用，可以说符合环保的要求。 十溴二苯乙烷在使用的体系中相当稳定，用它阻燃的热塑性塑料可以循环使用。 十溴二苯乙烷对阻燃材料性能的不利影响较传统阻燃剂十溴二苯醚小，且耐光性能好，渗出性低。 项目规格项目规格
B1级聚氨酯保温板简介 概述 聚氨酯保温板是由组合聚醚和聚合MDI（多苯基多亚甲基多异氰酸酯）进行发泡反应而制得，经GB8624-2012标准检验判定阻燃等级为B1级的硬质聚氨酯泡沫塑料有机保温材料。主要用于建筑物围护节能和大型冷库、冷链保温领域。同时，也可用于工业厂房、船舶、车辆、军工、水利建设等领域的防火保温隔热。 现行国家标准GB 8624-2012《建筑材料及制品燃烧性能分级》将建筑材料按阻燃能力高低依次划分为A级（不燃材料）、B1级（难燃材料）、B2级（可燃材料）、B3级（易燃材料）。根据不同的应用场合，建筑材料选用时应满足国家、地方法律法规要求的最低阻燃等级要求。 聚氨酯保温板由于其有机材料的特性，在现行的技术条件下，最高只能达到阻燃等级B1级的判定。且B1级聚氨酯保温板的研发和制造在技术上有瓶颈和难处，目前国内只有少数几家大的生产企业能够做到。大部分中小企业所生产的聚氨酯保温板只能达到B2级甚至是B3级。 2研发途径 提高聚氨酯材料的阻燃性能通常有以下三种方法：1、添加阻燃剂，主要有磷系、卤素系类的阻燃剂；2、提高配方中异氰酸根指数，即增加黑料（MDI）的用量；3、通过分子结构改性技术，增加材料阻燃性能。 外加阻燃剂容易造成聚氨酯泡沫塑料燃烧时产烟量和毒性增大，且随着时间的推移，阻燃剂容易迁移失效。而聚合MDI的成分单一，黏度较大，可调整的余地很小。因此聚氨酯泡沫塑料性能的改进主要是通过调节聚氨酯硬泡组合聚醚的组分来实现，聚氨酯硬泡组合聚醚性能将直接影响聚氨酯硬泡生产的工艺性能和最终产品的物理性能与使用特性，泡沫导热系数、密度、强度、硬度、阻燃性能等均可以随聚氨酯硬泡组合聚醚原料配方的不同而改变。 3技术特点
阻燃剂分类及各类典型介绍
阻燃剂分类及各类典型介绍 阻燃剂分类及各类典型介绍 一、目前常用的阻燃剂按不同的分类方法可以分成3大类，具体分类如下：二、各类典型的阻燃剂1、氯系阻燃剂 近来，氯系阻燃剂已部分为溴系阻燃剂取代，氯系在整个阻燃剂的消耗量中有所下降。A、氯化石蜡 (C20H24CI18?C24H29CI21 ) 含氯量50%的主要用作PVC塑料的辅助增塑剂；含氯量70%的主要用作阻燃剂。 B、氯化聚乙烯 一类含氯35%-40%，另一类含氯68%，无毒。可用于聚烯烃，ABS树脂等。 它本身是聚合材料，因此作为阻燃剂使用时和树脂体系相容性好，不
影响塑料的物理机械性能，耐久性良好。 2、溴系阻燃剂 A、四溴双酚A 性质：灰白色粉末。熔点180-184C,沸点316C (分解)。用途：广泛用作反应型阻燃剂以制造含溴环氧树脂和含溴聚碳酸酯以及作为中间体合成其他复杂的阻燃剂，也作为添加 型阻燃剂用于ABS、HIPS、不饱和聚酯、硬质聚氨酯泡沫塑料、胶黏剂以及涂料等。既可作添加型阻燃剂，又可作为 反应型阻燃剂。 关注艾邦高分子，回复“阻燃”查看更多文章 B、十溴二苯醚 性质：白色微细粉末，溶点为304-309 C,溴含量大约83.3% , 几乎不溶于所有溶剂，5%热量失重时温度大于320 °C,热稳定性好。 用途：添加型阻燃剂，用途广泛；可用于PE、PP、ABS树 脂、环氧树脂、PBT树脂、硅橡胶、三元乙橡胶及PET、 PA6等材料的阻燃剂。其与Sb2O3并用阻燃效果更佳。缺点是耐侯性差，容易黄变。 3、磷系阻燃剂
磷系阻燃剂包括无机磷系阻燃剂和有机磷系阻燃剂。 A、无机磷系阻燃剂 红磷、聚磷酸铵（APP）、磷酸铵盐、磷酸盐及聚磷酸盐等。阻燃机理：燃烧时生成磷酸、偏磷酸、聚偏磷酸等，覆盖于树脂表面，可促进塑料表面炭化成炭膜；聚偏磷酸则呈黏稠状液态覆盖于塑料表面。这种固态或液态膜能阻止自由基逸出，又能隔绝氧气。 磷系与氮系及金属氢氧化物等阻燃剂都有协同作用，并用可产生协同阻燃和消烟效果。 无机磷系阻燃剂的耐水性差，与聚烯烃的相容性差，致使制 品的力学性能下降，所以在聚烯烃中用量少。①、红磷红色至紫红色粉末，因仅含有磷元素，所以比其他磷化物阻燃效率高。如7.5%红磷填充PA的氧指数可达35%，而加入15%磷酸酯阻燃剂的PA氧指数仅为28%。 红磷的缺点为与树脂的相容性差、易吸湿、颜色太深。红磷进行微囊化处理后，与树脂的相容性提高，吸湿性降低，但需防止红磷与氧及水接触而生成剧毒的磷化氢，必须加入磷 化氢捕捉剂。②、聚磷酸铵（APP） 性质：白色粉末，随聚合度增大而吸水性降低。APP在250 C 以上分解，释放出水和氨，并生成磷酸，阻燃机理为吸热降温和稀释可燃气体。APP由于分子内含有磷和氮，具有很好
阻燃剂分类介绍 以树脂和橡胶为基体的复合材料含有大量的有机化合物，具有一定的可燃性。阻燃剂是一类能阻止聚合物材料引燃或抑制火焰传插的添加剂。最常用的和最重要的是阻燃剂是磷、溴、氯、锑和铝的化合物。阻燃剂根据使用方法可分为添加型和反应型两大类。添加型阻燃剂主要包括磷酸酯、卤代烃及氧化锑等，它们是在复合材料加工过程中掺合于复合材料里面，使用方便，适应面大但对复合材料的性能有影响。反应型阻燃剂是在聚合物制备过程中作为一种单体原料加入聚合体系，使之通过化学反应复合到聚合物分子链上，因此对复合材料的性能影响较小，且阻燃性持久。反应型阻燃剂主要包括含磷多元醇及卤代酸酐等。 用于复合材料的阻燃剂应具备以下性能：①阻燃效率高，能赋予复合材料良好的自熄性或难燃性；②具有良好的互容性，能与复合材料很好的相容且易分散；③具有适宜的分解温度，即在复合材料的加工温度下不分解，但是在复合材料受热分解时又能急速分解以发挥阻燃的效果；④无毒或低毒、无臭、不污染，在阻燃过程中不产生有毒气体；⑤与复合材料并用时，不降低复合材料的力学性能、电性能、耐候性及热变形温度等；⑥耐久性好，能长期保留在复合材料的制品中，发挥其阻燃作用；⑦来源广泛价格低廉。 （1）溴系阻燃剂含溴阻燃剂包括脂肪族、脂环族、芳香族及芳香-脂肪族的含溴化合物，这类阻燃剂阻燃效率高，其阻燃效果是氯阻燃剂的两倍，相对用量少，对复合材料的力学性能几乎没有影响，并能显著降低燃气中卤化氢的含量，而且该类阻燃剂与基体树脂互容性好，即使再苛刻的条件下也无喷出现象。 （2）氯系阻燃剂氯系阻燃剂由于其便宜，目前仍是大量使用的阻燃剂。氯含量最高的氯化石蜡是工业上重要的阻燃剂，由于热稳定性差，仅适用于加工温度低于200℃的复合材料，氯化脂环烃和四氯邻苯二甲酸酐热稳定性较高，常用作不饱和树脂的阻燃剂。 （3）磷系阻燃剂、有机磷化物是添加型阻燃剂该类阻燃剂燃烧时生成的偏磷酸可形成稳定的多聚体，覆盖于复合材料表面隔绝氧和可燃物，起到阻燃作用，其阻燃效果优于溴化物，要达到同样的阻燃效果，溴化物用量为磷化物的4～7倍。该类阻燃剂主要有磷（膦）酸酯和含卤磷酸酯及卤化磷等，广泛地用于环氧树脂、酚醛树脂、聚酯、聚碳酸酯、聚氨酯、聚氯乙烯、聚乙烯、聚丙烯、ABS等。 （4）无机阻燃剂无机阻燃剂是根据其化学结构习惯分出的一类阻燃剂，包括氧化锑、氢氧化铝、氢氧化镁及硼酸锌等。 阻燃剂分类 01）、三氧化二锑：高纯≥99.8％、超细0.4-1.1um、白度98以上（添加型阻燃协效剂）02）、三（2，3-二溴丙基）异三聚氰酸酯：TBC 、总溴量：≥64.5%、熔点范围：100～110℃（添加型无毒阻燃剂） 03）、三聚氰胺氰尿酸盐：MCA 、含量：≥99 %、分解温度：440～450℃（反应型无毒阻燃剂） 04）、三溴苯酚：TBP、含量：≥ 98.5 % 、熔点：≥ 92 ℃（反应型阻燃剂） 05）、三聚磷酸铝：A TP、APW、APZ 、用于生产膨胀型防火涂料、重防腐涂料（添加型无毒阻燃剂） 06）、四溴双酚A：TBBA 、溴含量：≥ 58.5 %、熔点：180 ℃（添加、反应型阻燃剂）07）、四溴苯酐：TBPA （添加型阻燃剂） 08）、五溴甲苯：PBT（FR-5）、总溴量：＞80%、熔点：275～284℃（添加型阻燃剂）09）、五溴联苯醚：PBDPO、溴含量：62-70（添加型阻燃剂） 10）、六溴环十二烷：HBCD (CD-75P)、总溴量：＞73.5%、熔点：185～195℃（添加型阻燃剂）
1.阻燃剂 1.1 我国阻燃剂需求介绍 我国阻燃剂工业随着我国总体经济的持续、快速发展，迎来了一个大发展的机遇，同时，也面临严峻的挑战。我国阻燃剂的生产和消费形势持续发展，年均消费增长率超过20％。从2002 年开始，国内阻燃剂消费量急剧上升，增加的市场份额主要来源于电子电器、汽车市场两个方面。 阻燃剂发展趋势则是在提高阻燃性能的同时，更加注重环保与生态安全，在这种背景下，一些传统的溴系阻燃剂已受到日益严格的环保和阻燃法规的压力，迫使用户寻找溴系阻燃剂的代用品，同时也将促进新阻燃材料的问世。这些新的阻燃材料将具有低放热率、低生烟性和低毒性，而且阻燃效率不会降低。由于人们对使用溴系阻燃剂十分审慎，给其发展前景蒙上了一层阴影。但由于溴系阻燃剂在阻燃领域的历史地位，而且在很多应用领域还很难找到合适的代用品，所以溴系阻燃剂在欧洲等国仍然是无可替代的选择。但寻找溴系阻燃剂（特别是十溴二苯醚）的代用品，以逐步实现阻燃剂的无卤化和生态化将是明显的发展趋势之一。今后全球溴系阻燃剂消费量增速缓慢，而代用品将会继续增多。 预计未来5 年内，我国阻燃剂消费量年均增长率可达到15％。 目前我国阻燃剂无论在品种上还是用量上均与发达国家存在较大差距。随着国家对阻燃技术要求力度的加强，我国阻燃剂的开发和发展将出现更好的广阔前景。我们应该提高开发创新能力，推动阻燃剂工业朝着环保化、低毒化、高效化、多功能化的方向发展。
1.2 常用的阻燃剂 1.2.1 卤系阻燃剂卤系阻燃剂主要是含溴和含氯阻燃剂。含溴阻燃剂包括脂肪族、脂环族、芳香族及芳香一脂肪族的溴化合物，常用的有十溴二苯醚、十溴二苯乙烷、溴化环氧树脂、四溴双酚A、六溴环十二烷、八溴醚等， 这中间尤以十溴二苯醚、十溴二苯乙烷、四溴双酚A 使用量较大。含氯阻燃剂主要是氯化石蜡。 溴系阻燃剂的优点在于对复合材料的力学性能几乎没有影响，根据阻燃机理能显著降低燃气中溴化氢的含量，而且该类阻燃剂与基体树脂相容性好。即使在苛刻的条件下也无析出现象。它们的分解度大多在200?300C 左右，与各种高聚物的分解温度相匹配，因此能在最佳时刻，于气相及凝聚相同时起到阻燃作用，有添加量小、效果好等优点。 1.2.2 硅系阻燃剂硅系列阻燃剂国内生产品种和生产量都很小。使用较多的硅酮聚合物是一种透明、粘稠的聚硅氧烷聚合物，它可通过类似于互穿聚合物网络（IPN）部分交联机理而结合人基材聚合物结构中，这可大大限制硅添加剂的流动性，因而使它不致于迁移至被阻燃聚合物的表面， 且与聚烯烃等高聚物相容。 作为阻燃剂的硅酮聚合物，通常与一种或多种协同剂并用。这些协同剂有H A族有机金属盐（如硬脂酸镁）、聚磷酸铵（PPA）与季戊四醇的混合物、氢氧化铝（ATH）等。它们既能与基材聚合，又能与的互渗性，而且能促进炭层的生成，进而阻止烟的形成和火焰的发展。对于加有填料和未加填料的聚烯烃，由于燃烧时硅酮聚合物能与它们形成炭层，所以既能提高其氧指数，又能降低火焰传播速度。硅铜聚合物不论是用做添加剂或者是
常见阻燃剂名称及介绍 阻燃剂，赋予易燃聚合物难燃性的功能性助剂，主要是针对高分子材料的阻燃设计的；阻燃剂有多种类型，按使用方法分为添加型阻燃剂和反应型阻燃剂。添加型阻燃剂是通过机械混合方法加入到聚合物中，使聚合物具有阻燃性的。 目前添加型阻燃剂主要有有机阻燃剂和无机阻燃剂，卤系阻燃剂（有机氯化物和有机溴化物）和非卤。有机是以溴系、磷氮系、氮系和红磷及化合物为代表的一些阻燃剂，无机主要是三氧化二锑、氢氧化镁、氢氧化铝，硅系等阻燃体系。 现在就大致介绍一下： ★1.三氧化二锑：高纯≥99.8％、超细0.4-1.1um、白度98以上（添加型阻燃协效剂） ★2.三（2，3-二溴丙基）异三聚氰酸酯：TBC 、总溴量：≥64.5%、熔点范围：100～110℃（添加型无毒阻燃剂） ★3.三聚氰胺氰尿酸盐：MCA 、含量：≥99 %、分解温度：440～450℃（反应型无毒阻燃剂）★4.三溴苯酚：TBP、含量：≥ 98.5 % 、熔点：≥ 92 ℃（反应型阻燃剂） ★5.三聚磷酸铝：ATP、APW、APZ 、用于生产膨胀型防火涂料、重防腐涂料（添加型无毒阻燃剂）★6.四溴双酚A：TBBA 、溴含量：≥ 58.5 %、熔点：180 ℃（添加、反应型阻燃剂） ★6.四溴苯酐：TBPA （添加型阻燃剂） ★7.五溴甲苯：PBT（FR-5）、总溴量：＞80%、熔点：275～284℃（添加型阻燃剂） ★8.五溴联苯醚：PBDPO、溴含量：62-70（添加型阻燃剂） ★9.六溴环十二烷：HBCD (CD-75P)、总溴量：＞73.5%、熔点：185～195℃（添加型阻燃剂）★10.八溴醚：【四溴双酚A双(2，3-二溴丙基醚)】溴含量：≥67%、熔点：≥105℃（添加型阻燃剂） ★11.十溴联苯醚：DBDPO 、含溴量：82-83%、熔点：300-310℃、美国大湖：DE-83R、国产：优级、一级品（添加型阻燃剂） ★12.磷酸三甲苯酯：TCP、（添加型阻燃剂） ★13.磷酸三（2-氯丙基）酯：TCPP （添加型阻燃剂） ★14.磷酸三（2.3-二氯丙基）酯：TDCP （添加型阻燃剂） ★15.磷酸三（β-氯乙基）酯：TCEP （添加型阻燃剂） ★16.亚磷酸三苯酯：TPP （添加型阻燃剂） ★17.甲基膦酸二甲酯：DMMP （添加型无毒阻燃剂） ★18.复合磷系阻燃剂：FR-P、分解温度：250-280℃（添加型无毒阻燃剂） ★19.卤代双磷酸酯化合物：FR-505 、分解温度：＞200℃（软质聚醚块泡、模塑泡沫阻燃剂）★20.混合反应型阻燃剂：FR-780 （反应型海绵阻燃剂） ★21.锌酸亚锡：T-9 （聚胺酯发泡用催化剂等） ★22.聚磷酸铵：APP 、P2O5 含量：72-73％、N含量：14-15%、分解温度：＞270℃、五种不同聚合度规格（添加型无毒阻燃剂） ★23.水溶性结晶型阻燃剂：PN （添加型无毒阻燃剂） ★24.高效复合阻燃剂：FR-A 、含量：≥99 %、分解温度：440～450℃（添加型无毒阻燃剂）★25.氢氧化铝：普通、活性、含量：≥ 99％（添加型无毒阻燃剂） ★26.氢氧化镁：化学、矿法、普通、活性、含量：≥ 63-98.5％（添加型无毒阻燃剂） ★27.氯化石蜡：52#、70# （添加型无毒阻燃剂）
阻燃剂产品目录 聚氨酯阻燃剂 产品特点：FR-PU 环保阻燃剂. 专用于软硬聚氨酯泡沫, 聚氯乙烯, 聚苯乙烯, 醋酸纤维素,乙基纤维素树和酚醛塑料,聚醋酸乙烯酯,及枪式泡沫填缝剂的阻燃产品的生产 .做成的阻燃材料具有优良热导及阻燃高效性。 参考添加量：8-15%份在低温时具有低粘性.通常还与三氧二锑或者硼酸锌配合使用,以提高阻燃效率及起到消烟作用，使得产品更符合环保要求。 丙烯酸阻燃剂 丙烯酸树脂阻燃剂FR-BOX是一种无卤高效环保阻燃剂，主要用于油性丙烯酸树脂及相关乳液制品的无卤阻燃剂。只需.添加6-15%的阻燃剂就可达到较高等级阻燃性，符合欧盟环保指令要求的阻燃剂。 环氧树脂阻燃剂 FR-EPP主要用作添加型阻燃剂，广泛用于酚醛树脂、环氧树脂、PA、PU。 FR-EPP 作为环氧树脂的阻燃剂，可将氧指数由24～28提高到36以上，且特别适用于阻燃电器元件和部件的环氧灌封处理。 不饱和树脂阻燃剂 FR-UPR广泛应用于不饱和聚酯树脂中（工艺品，玻璃钢格栅，陶瓷制品等），具有良好的相容性、并可降低树脂粘度，使得添加其它填料掺混时更加均匀，添加10-20%的阻燃剂工艺制品可取得优良的阻燃性。 玻璃钢阻燃剂 本品专业用于玻璃钢树脂中，和树脂相容性甚佳，FR-UPR-B还可降低树脂粘度，使得添加其它填料掺混时更加均匀，如加入氢氧化铝还可以降低材料燃烧时的生烟量，添加10-20份FR-UPR-B的玻璃钢制品可取得优良的阻燃性。由于本产品无色透明，又可制成阻燃透明玻璃钢制品。本产品不含卤素，符合ROSH标准，大可放心使用。 硅橡胶阻燃剂 硅橡胶阻燃剂FR-PNP外观为白色粉末，具有易添加，耐温高，比重轻，阻燃效率高；而且不会影响硅胶的物性，不粘辊，不含卤素，不腐蚀设备及摸具，符合欧盟环保要求。硅橡胶阻燃剂阻燃的硅橡胶、橡胶可用于各种场合，能满足硅橡胶、橡胶硫化的各种加工要求。 油墨阻燃剂 FR-TM为无卤环保型阻燃剂，高温下产品非常稳定。广泛应用于醋酸乙烯乳液、丙烯酸酯液、聚氨酯油墨等。可制成阻燃型涂料，其涂膜密着性和平滑性均优，且无着色污染,添加到油墨中,可制成环保型阻燃油墨。本品不含卤素、重金属、无腐蚀作用、产品符合欧盟环保标准。 涂料阻燃剂
阻燃剂：无卤阻燃辐射固化涂料 材料0701 肖玉建26 1 意义背景： 辐射固化（UV）技术在涂料行业的应用，始自20世纪60年代初德国拜耳公司成功开发光固化木器涂料。现在UV技术得到了突飞猛进的发展，尤其是以其优异的表面性能和高固化速度、低污染、节能等特点，成为环境友好技术，应用范围从原来的地板涂料、木器涂料到现在的油墨和塑料涂料、摩托车涂料、汽车涂料以及更先进的光纤／光缆、光盘、太阳膜、平板显示器功能性膜、考古中木乃尹的制作等。用国际辐射固化委员会主席的话说：'UV技术看不见，却无处不在。'UV涂料在国际上已经发展了40年，而在中国的产业化还不到10年。因此，UV涂料在中国还是新兴的涂料。UV涂料就是在紫外线（UV）光子的作用下实现快干的一种涂料。UV涂料与一般溶剂型涂料不同之处在于：UV涂料在成膜过程中，即从液态转变为固态的施工过程中，没有或基本没有溶剂的挥发，从而实现有机挥发物的零排放或低排放，可称得上是环境友好涂料。 2 主要内容 介绍 可以区分"火焰安全的"涂料的两个主要的种类。一般来说，第一类阻燃的(FR) 涂料延迟点火关注涂层火焰蔓延。第二类是关于第一类的属性结合以形成过程中的一个隔热层的基板的保护的涂料，也称为膨胀型涂料的燃烧。现在大多数的发展是注重溶剂或使用阻燃添加剂赋予阻燃水性涂料。紫外光固化树脂基于卤素和/或磷阻燃系统已经被描述过，但很少人有被研究。由于严格的安全规例有关使用的聚合物，阻燃是一个重要的条件。因此，一定要发展，不传播火焰辐射固化涂料及更好，可以保护基板。 赋予阻燃的不同方法 在传统的聚合物，通常可以达到或达成如氯化或溴化芳烃、铝和镁氢氧化物，有机磷化合物或组合（称为添加剂工艺路线）这些材料的惰性添加剂增补的阻燃的一个所需的级别。大家也知道卤素由高分子骨干磷的绑定将提高（也称为无功的路由）的聚合物的阻燃使本身在聚合物阻燃。它被说惰性(不会起反应) 阻燃添加剂方法不是那个归于几个限制(UV –EB) 辐射固化材料的优化。 某些FR 辐射固化树脂中的应用 卤代的苯酐和缩水甘油(甲基) 丙烯酸酯单体，辐射固化阻燃配方
硅橡胶阻燃剂介绍大全 一．锑系阻燃剂 1、三氧化二锑（656℃熔点） 2、五氧化锑（70℃分解） 3、锑的卤化物－三氯化锑和五氯化锑 4、锑系阻燃协效机理 二。氢氧化铝阻燃剂（ATH） 1、氢氧化铝理化性能 2、氢氧化铝阻燃剂的制造方法 3、氢氧化铝阻燃剂的应用 三。氢氧化镁阻燃剂 1、氢氧化镁的理化性能 2、氢氧化镁阻燃剂的制造方法 3、氢氧化镁阻燃剂的应用（430℃分解）无毒四。含磷无机阻燃剂 1、红磷阻燃剂（赤磷危险）红磷加热时会产生极毒的磷化氢必须加入磷化氢捕捉剂 2、磷酸二氢铵（磷酸一铵）一盐基磷酸铵（熔点190℃）微溶于醇不溶于丙酮 3、磷酸氢二铵（二碱式磷酸铵；二盐基磷酸铵；双盐基磷酸铵） 4、磷酸三铵（磷酸铵三盐基磷酸铵） 5、聚磷酸铵（APP）与有机阻燃剂相比价廉、毒性低是较理的无机阻燃剂，热稳定 五。含硼阻燃剂 1、水合硼酸锌（FB阻燃剂）无毒无污染、无机阻燃剂、熔点980℃，300℃上失去结晶水 2、硼酸锌的阻燃机理 3、硼酸锌的用途 4、硼酸锌的应用实例 5、偏硼酸钡 六。含钼阻燃剂及抑烟剂 1、三氧化钼、795℃熔点750℃升华、不溶于水易溶于碱生成钼酸盐，可溶于浓硝酸和浓盐 酸或浓硝酸和浓硫酸的混合溶液 3、钼酸钠、熔点687℃溶于水 七。有机阻燃剂 （一）反应型含溴阻燃剂 1、四溴双酚A（TBA或TBBPA）熔点175℃－181℃分解温度240℃，295℃时迅速分解、使用加工温度220℃，不溶于水、溶于碱的水溶液乙醇、丙酮苯水醋等有机溶液、溴含量：57～58% 2、四溴双酚A双（羟乙氧基）醚（EO TBBA）溶点115－118℃失重5%不低于300℃微溶于于水，溶于苯、丙酮、近于无毒 3、四溴双酚A烯丙基醚、（四溴醚）熔点110～120℃含溴量51%不溶于水、可溶于氯苯及氯化烃溶剂中、添加型用于可发性聚苯乙烯 4、四溴邻苯二甲酸酐（TBPA）熔点273～280℃含溴67～68.9%开始分解400℃不溶于水及脂肪族烃类溶剂、可溶于硝基苯、二甲基甲酰胺微溶于丙酮、二甲苯氯代溶剂、二氧 （口恶）烷、有事、抗静电效果 5、三溴苯酚、（TBP）黄色粉末熔占86－92℃理论含溴量58.8%不溶于水 6、双反丁烯二酸酯（FR－2）熔点65－68℃含溴量62%，5%热失重时温度＞220℃，不溶于水有毒二溴苯基缩水甘油醚、（BGE－48）黄色到棕色透明液体、含溴量46－52%不浓于水，粘度25℃时150厘泊左右 （二）添加型含溴阻燃剂 1、1，2．二（2,4，6－三溴苯氧基）乙烷。（FR－3B）熔点223－225℃含溴量68－70%不溶于水、5%热失重温度≥310℃。耐光、耐酸、耐碱。和电绝缘。
聚氨酯介绍 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
介绍 1、硬质聚氨酯导热系数低，热工性能好。当硬质聚氨酯密度为35～40kg/m3时，导热系数仅为~（m．k），约相当于EPS的一半，是目前所有保温材料中导热系数最低的。 2、硬质聚氨酯具有防潮、防水性能。硬质聚氨酯的闭孔率在90%以上，属于憎水性材料，不会因吸潮增大导热系数，墙面也不会渗水。 3、硬质聚氨酯防火，阻燃，耐高温。聚氨酯在添加阻燃剂后，是一种难燃的自熄性材料，它的软化点可达到250摄氏度以上，仅在较高温度时才会出现分解：另外，聚氨酯在燃烧时会在其泡沫表面形成积碳，这层积碳有助隔离下面的泡沫。能有效地防止火焰蔓延。而且，聚氨酯在高温下也不产生有害气体。 4、由于具有优良的隔热性能，在达到同样保温要求下，可使减少建筑物外围护结构厚度，从而增加室内。 5、抗变形能力强，不易开裂，饰面稳定、安全。 6、聚氨酯材料孔隙率结构稳定，基本上是闭孔结构，不仅保温性能优良，而且抗冻融、吸声性也好。硬泡聚氨酯保温构造的平均寿命，在正常使用与维修的条件下，能达到30年以上。能够做到在结构的寿命期正常使用条件下，在干燥、潮湿或电化腐蚀，以及由于昆虫、真菌或藻类生长或者由于啮齿动物的破坏等外因影响，都不会受到破坏。 7、综合性价比高。虽然硬质聚氨酯泡沫材的单价比其它传统保温材料的单价高，但增加的费用将会由供暖和制冷费用的大幅度减少而抵消。 产品用途
本公司生产的硬质聚氨酯保温大板材可广泛用于彩钢夹芯板、中央空调、建筑墙体材料、冷库、冷藏室、保温箱、化工罐体等领域。 特点 ●规格品种多，容重范围：（40—60kg/m3）；长度范围：（米—4米）；宽度范围：（米—米）；厚度范围：（20毫米—200毫米）。 ●切割精度高，厚度误差±，从而保证了表面的平整度。 ●泡沫细密，泡孔均匀。 ●容重轻，可以减少制成品的自重量，比传统的产品低30—60%。 ●抗压强度大，可以承受在制造成品过程中的巨大压力。 ●方便质量的检验，由于在切割过程中去掉了四周的表皮，板材的质量一目了然，保证了制成品的保温效果。厚度可按用户要求生产加工。 规格 硬质聚氨酯泡沫泡块（本公司提供不同密度的泡块，用来加工制作各种型材） 品种聚氨酯泡沫泡块（单位mm） 规格4000×1200×1000 2000×1200×1000 硬质聚氨酯泡沫大板材 品种聚氨酯大板材 密度40-60kg/m 规格长度：4000-500mm 宽度：1200-500mm 厚度：按客户要求定做 特殊规格可由泡沫块任意切割 性能指标
1.阻燃剂 1.1我国阻燃剂需求介绍 我国阻燃剂工业随着我国总体经济的持续、快速发展，迎来了一个大发展的机遇，同时，也面临严峻的挑战。我国阻燃剂的生产和消费形势持续发展，年均消费增长率超过20％。从2002年开始，国内阻燃剂消费量急剧上升，增加的市场份额主要来源于电子电器、汽车市场两个方面。 阻燃剂发展趋势则是在提高阻燃性能的同时，更加注重环保与生态安全，在这种背景下，一些传统的溴系阻燃剂已受到日益严格的环保和阻燃法规的压力，迫使用户寻找溴系阻燃剂的代用品，同时也将促进新阻燃材料的问世。这些新的阻燃材料将具有低放热率、低生烟性和低毒性，而且阻燃效率不会降低。由于人们对使用溴系阻燃剂十分审慎，给其发展前景蒙上了一层阴影。但由于溴系阻燃剂在阻燃领域的历史地位，而且在很多应用领域还很难找到合适的代用品，所以溴系阻燃剂在欧洲等国仍然是无可替代的选择。但寻找溴系阻燃剂(特别是十溴二苯醚)的代用品，以逐步实现阻燃剂的无卤化和生态化将是明显的发展趋势之一。今后全球溴系阻燃剂消费量增速缓慢，而代用品将会继续增多。 预计未来5年内，我国阻燃剂消费量年均增长率可达到15％。
目前我国阻燃剂无论在品种上还是用量上均与发达国家存在较大差距。随着国家对阻燃技术要求力度的加强，我国阻燃剂的开发和发展将出现更好的广阔前景。我们应该提高开发创新能力，推动阻燃剂工业朝着环保化、低毒化、高效化、多功能化的方向发展。 1.2常用的阻燃剂 1.2.1卤系阻燃剂 卤系阻燃剂主要是含溴和含氯阻燃剂。含溴阻燃剂包括脂肪族、脂环族、芳香族及芳香一脂肪族的溴化合物，常用的有十溴二苯醚、十溴二苯乙烷、溴化环氧树脂、四溴双酚A、六溴环十二烷、八溴醚等，这中间尤以十溴二苯醚、十溴二苯乙烷、四溴双酚A使用量较大。含氯阻燃剂主要是氯化石蜡。 溴系阻燃剂的优点在于对复合材料的力学性能几乎没有影响，根据阻燃机理能显著降低燃气中溴化氢的含量，而且该类阻燃剂与基体树脂相容性好。即使在苛刻的条件下也无析出现象。它们的分解度大多在 200～300℃左右，与各种高聚物的分解温度相匹配，因此能在最佳时刻，于气相及凝聚相同时起到阻燃作用，有添加量小、效果好等优点。 1.2.2硅系阻燃剂 硅系列阻燃剂国内生产品种和生产量都很小。使用较多的硅酮聚合物是一种透明、粘稠的聚硅氧烷聚合物，它可通过类似于互穿聚合物网络(IPN)部分交联机理而结合人基材聚合物结构中，这可大大限制硅添加剂的流动性，因而使它不致于迁移至被阻燃聚合物的表面，
三大系阻燃剂的介绍 一阻燃剂的简介 阻燃剂是以树脂和橡胶为基体的复合材料含有大量的有机化合物，具有一定的可燃性。 阻燃剂是一类能阻止聚合物材料引燃或抑制火焰传插的添加剂。最常用的和最重要的是阻燃剂是磷、溴、氯、锑和铝的化合物。阻燃剂根据使用方法可分为添加型和反应型两大类。添加型阻燃剂主要包括磷酸酯、卤代烃及氧化锑等，它们是在复合材料加工过程中掺合于复合材料里面，使用方便，适应面大但对复合材料的性能有影响。反应型阻燃剂是在聚合物制备过程中作不一种单体原料加入聚合体系，使之通过化学反应复合到聚合物分子链上，因此对复合材料的性能影响较小，且阻燃性持久。反应型阻燃剂主要包括含磷多元醇及卤代酸酐等。 用于复合材料的阻燃剂应具备以下性能：①阻燃效率高，能赋予复合材料良好的自熄性或难燃性；②具有良好的互容性，能与复合材料很好的相容且易分散； ③具有适宜的分解温度，即在复合材料的加工温度下不分解，但是在复合材料 受热分解时又能急速分解以发挥阻燃的效果；④无毒或低毒、无臭、不污染，在阻燃过程中不产生有毒气体；⑤与复合材料并用时，不降低复合材料的力学性能、电性能、耐候性及热变形温度等；⑥耐久性好，能长期保留在复合材料的制品中，发挥其阻燃作用；⑦来源广泛价格低廉。 二阻燃剂的分类
（1）溴系阻燃剂含溴阻燃剂包括脂肪族、脂环族、芳香族及芳香-脂肪族的含溴化合物，这类阻燃剂阻燃效率高，其阻燃效果是氯第阻燃剂的两倍，相对用量少，对复合材料的力学性能几乎没有影响，并能显著降低燃气中卤化氢的含量，而且该类阻燃剂与基体树脂互容性好，即使再苛刻的条件下也无喷出现象。 溴系阻燃剂是含卤阻燃剂中最重要和最有效的一种，其阻燃性高，添加量少，对产品的加工及使用特性影响小，作为溴甲烷系阻燃剂使用的有脂肪族、脂环族和芳香族的溴化物，溴化物单体中有机部分的性质对树脂的灭火性能有很大影响。耐热性最大而可燃性最小的是芳香族溴化物，阻燃效果顺序一般是脂肪族＞脂环族＞芳香族，但热性能恰好相反，即脂肪族最差，芳香族最好。最常用的脂肪族溴化物有四溴乙烷、四溴甲烷、四溴丁烷等。由于热稳定性差，耐候性、持久性不好，已被脂环族和芳香族溴化物取代。脂环族溴化物常用的有六溴环十六烷、三（二溴丙基）异氰酸脂、芳香族常用的溴化物有四溴双酚A、十溴二苯醚、四溴苯酐等。 溴系阻燃剂具有降低OH˙自由基浓度的能力。含溴阻燃剂在火焰中受热分解释放出自由基Br˙，与燃烧产物反应在物反应生成HBr，HBr又与反应活性很强的OH˙作用，生成Br˙，这种反复循环作用，不断消耗，降低OH˙的浓度，从而抑制了燃烧反应的进程。同时HBr比空气重，覆盖在燃烧表面，大大减低了树脂与外界的接触面积，这样Br˙自由基就成了燃烧过程中链锁反应的“负催化剂”，这种负催化剂作用是卤素自由基所特有的，尤其溴的这种作用最为明显。
