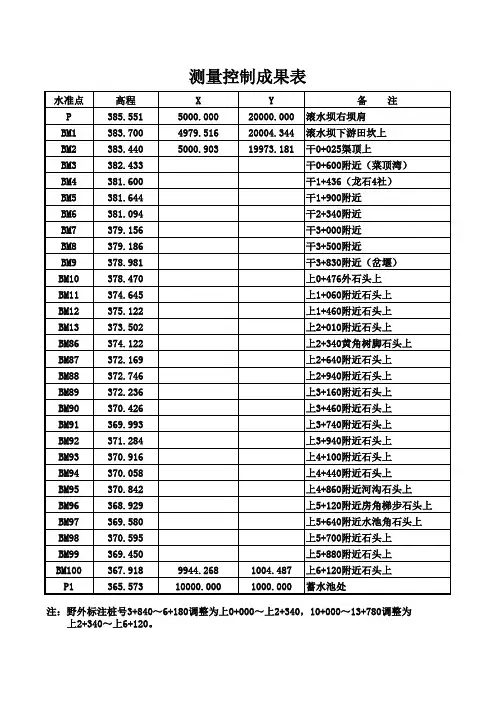

测量控制点成果表测量单位：无锡大诚建设有限公司
控制测量实习报告 姓名：邸凯 院系：资源工程学院 专业：测绘工程一班 学号：2011092549 实习地点：厦门海沧区 指导教师：高鹏 2014年12月
控制测量实习报告 2011092549 11资源测绘（1）班邸凯 一．实习单位：福建省地质测绘院厦门分院 二．实习项目：中共厦门市委党校迁建工程 三．项目概况：本项目位于厦门市海沧区天竺山西路，起算控制点引用厦门市测绘与基础地理信息中心提供的2006年布设的I级导线点，经检测其精度满足规范要求，可作为本项目起算控制点；坐标系为92厦门坐标系，高程系为1985国家高程基准。 四．实习时间：2014年12月 五．实习地点：厦门市海沧区天竺山西路71号 六．小组成员：苏景坤周三平廖旭辉邸凯王志斌七．技术指导：苏景坤 八．实习目的： 1.通过实习，熟悉并掌握控制网的布设方法及三、四等控制测量的作业程序及施测方法。 2.对野外观测成果的整理、检查和计算。掌握用测量平差理论处理控制测量成果的基本技能。 九．实习设备： 全站型电子速测仪，DS3型微倾式水准仪，塔尺，三脚架，盘尺，半圆仪，测钎，直尺等。
十．实习内容： 1. 平面控制网的建立。 2. 高程控制网的建立。 3. 控制网平差与精度计算。 十一．实习步骤： 1.高程控制网 1.1布设 1.1.1根据提供的高级控制点资料，到测区实地现场勘察。了解高级控制点标志的完好情况，核对地形图的准确性，初步考虑导线的布设形式。 1.1.2在本测区范围内，综合考虑测区内高级控制点的数量、分布及地形条件等情况，根据技术要求，确定导线布设形式及点的位置，用铅笔标于图上并编号。绘制出注有高级控制点和导线点点位的导线设计略图. 1.2四等水准测量： 1.1使用DS3水准仪水准测量： 1.1.1观测 (1)根据设计好的导线路线，结合实地情况布设水准路线，采用四等水准测量观测程序进行，使用双面尺法观测。 (2)在进行观测时，将仪器大致架设在两尺的中点处，每次中丝读数之前，按一下水准仪上的自动安平按钮，读出中丝和视距丝（上丝、下丝）读数。
目录 测表1 水准测量记录表 测表2 施工放样测量记录表 测表3 横断面测量记录表 测表4 联测记录表 测表5 隧道施工测量记录表 测表6 路基（路面结构层）顶面高程检验记录表测表7 路基（路面结构层）宽度横坡检验记录表测表8 路线桩位检测验收记录表 测表9 桥梁及构造物轴线放样检查记录表 测表10 钻（挖）孔桩桩位检测记录 测表11 平整度测定记录表
省道308线安溪尚卿至祥华地园公路工程 高程测量记录表测表 1 承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号： 测量：记录：计算： 复核：监理：日期：
. .. .. 省道308线安溪尚卿至祥华地园公路工程 施工放样测量记录表测表2承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号：第页共页 测量：记录：计算： 承包人技术负责人：监理：日期： . ... .c
. .. .. 省道308线安溪尚卿至祥华地园公路工程 横断面测量记录表测表3承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号： 测量：记录：计算： 承包人技术负责人：监理：日期：
. .. .. 省道308线安溪尚卿至祥华地园公路工程 联测记录表测表4承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号： 测量：记录： 承包人技术负责人：监理工程师：日期： . ... .c
省道308线安溪尚卿至祥华地园公路工程 隧道施工测量记录报表测表5 承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号： 测量：记录： 承包人技术负责人：监理：日期： 注：表中“距离”是指测点至线路中心（或行车道中心的距离），行车线的左侧为“—”，右侧为“+”。
施工层放线测量记录表 建设单位柳州保利置业有限公司定位依据GS-13-Z-01 建筑物定位J-Z-01 (总平定位图) 单位工程 保利.大江郡13#及地下室引上控制轴线总平面图（J-Z-01) 名称 施工部位负一层独立柱建筑物起点轴2~2轴交13-N轴.18轴交13-A轴.38轴交N~13A轴 工长审查意见： 工长： 年月日 监理单位意见： 工地代表： 年月日 11
建设单位意见： 工地代表： 年月日 轴线复核记录 工程名称：保利.大江郡 部位：13#及地下室日期：年月日22
施工单位：监理单位：建设单位： 序号轴线偏差序号轴线偏差序号轴线偏差 1 11 21 2 12 22 3 13 23 4 14 24 5 15 25 6 16 26 7 17 27 8 18 28 9 19 29 10 20 30 33
施工层放线测量记录表 建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位(总平定位图) 单位工程 厂区-A#、B#办公楼引上控制轴线 名称 施工部位A#办公楼基础梁建筑物起点轴2~2轴、13轴 工长审查意见： 工长： 年月日 监理单位意见： 工地代表： 年月日 44
建设单位意见： 工地代表： 年月日 轴线复核记录 工程名称：厂区-A#、B#办公楼 部位：A#办公楼基础梁日期：年月日 55
施工单位：监理单位：建设单位： 序号轴线偏差序号轴线偏差序号轴线偏差 1 11 21 2 12 22 3 13 23 4 14 24 5 15 25 6 16 26 7 17 27 8 18 28 9 19 29 10 20 30 66
平面控制测量控制测量实习报告 一．实习目的 熟练掌握四等水准测量的观测方法及记录方式。练习使用用于二等水准测量的电子精密水准仪的操作方法及其电脑软件的解算方法、光学精密水准仪的的操作方法及其解算方法。掌握导线测量的测量步骤、仪器使用的方法。熟练掌握四等水准测量、二等水准测量及导线测量的操作方法并能够对测量工作有总体的认识，对城市测量规范有基本的了解。 1.1实习安排 小组成员：周涛、李佳、姜日山、李宁、李宏达 1.2实习任务 在八周实习期间完成，小组成员每人用DS3水准仪完成一次四等水准测量，与第一小组用徕卡DNA03和光学水准仪共同完成一次二等水准测量，用拓普康全站仪完成导线测量，在实习结束后提交实习报告。实习过程中所有程序步骤都要严格按照城市测量规范的要求进行测量。 1.3测区概况： 测区本溪市石桥子经济开发区测区内大部分为丘陵，公路，测区开阔高建筑少，选点都在路边或高地，方便测量通视条件好。点位远离大功率无线电发射源（GPS测量做准备），远离高压输电线和微波无线电传送通道，其距离不得小于50m。同时点位设在交通便利，有利于其他观测手段扩展与联测的地方，地面基础稳固，便于点的保存，测
量路线为学校北门出去沿香槐路西走，到中央大街经过红旗村，再沿着沈本产业大道直到学校东门，到北门所形成的闭合环。路线总长五公里左右，路面平整，车流量较大，其中中央大街到产业大道一段路为窄土道，有坡度较大部分，总体来说测区测量条件较好。 二．实习内容 2.1四等水准测量 测量任务：是在两周内完成五组测量数据，即小组内每人一组测量结果。实习地点即是整个测区范围内。 测量步骤： 双面尺法四等水准测量是在小地区布设高程控制网的常用方法，是在每个测站上安置一次水准仪，但分别在水准尺的黑、红两面刻划上读数，可以测得两次高差，进行测站检核。除此以外，还有其他一系列的检核。 （1）从选定的第一个水准点出发，沿闭合水准路线，依次测量，最终回到第一点形成闭合环，全程共设置6个水准点。 （2）安置水准仪的测站至前、后视立尺点的距离，应该用步测使其大致相等。（注意：立在水准点上的水准尺不能垫尺垫，但在转点处必须立尺垫。） 在每一测站，按下列顺序进行观测： 后视水准尺黑色面，读上、下丝读数，精平，读中丝读数； 前水准尺黑色面，读上、下丝读数，精平，读中丝读数； 前视水准尺红色面，精平，读中丝读数；
工程负责人 测量负责人 复测人 施测人 复测控制点坐标 施测部位 围墙中心线 仪器型号：R-422NM 全站仪 证书编号：JDCH20113186 仪器型号 计量编号 室外温度 18C — 31C 施测日期 2013.07.05 引测控制点 坐标 引测点（1-1）: X=4107647.235 , Y=482833.922 后视点（1-2）: X=4107593.530 , Y=483071.918 引测水准点 标高 石楼东卫220千伏变电站新建工程 工程名称 说明：根据施工图纸提供的基准点 1-1,1-2点采用坐标投点法对设计院给定的 6个围墙中 工程编号 JDJE-TJ-001 心线控制桩点坐标进行复测。 坐标 A 1 A 2 A 3 A 4 A 5 A 6 X 4107561.177 4107505.180 4107517.034 4107442.936 4107475.890 4107605.982 Y 482778.476 482790.376 482846.133 482861.882 483016.921 482989.263
工程控制网测量记录 工程名称石楼东卫220千伏变电站新建工程工程编号JDJE-TJ-001 施测部位围墙中心线 仪器型号仪器型号：电子经纬仪 计量编号证书编号：JH13S-9795(1)号 室外温度18C—31 C 施测日期2013.07.05 引测控制点1-1 点(X=4107647.235 , Y=482833.922 )坐标2-2 点(X=4107593.530 , Y=483071.918 )引测水准点标高说明：根据图纸给定的控制桩1-1、2-2坐标点，将电子经纬仪分别架于1-1、2-2坐标点，分别后视2-2、1-1坐标点，采用坐标投点法，转动电子经纬仪测定角a、B,对E点进行复核；同 理可对F点进行复核。假定EF为零度，顺时针转动电子经纬仪，即可检验围墙中心线控制点间实测角度与计算角度符合性。 复测意见 角度/ FEA/ FEB/ FEC/ FED闭合角度计算角度a45°07' 30"160 °08' 26"205 °32' 39"270°00' 01"360°00' 00"实测角度b45 °07' 29"160 °08' 24"205 °32' 40"207°00' 03"360°00' 00" a-b1"2"-1"-2" 工程负责人测量负责人复测人施测人
平面控制测量实验报告样本(通用版) Sample of plane control survey experiment report (general ver sion) 汇报人：JinTai College
平面控制测量实验报告样本(通用版) 前言：报告是按照上级部署或工作计划，每完成一项任务，一般都要向上级写报告，反映工作中的基本情况、工作中取得的经验教训、存在的问题以及今后工作设想等，以取得上级领导部门的指导。本文档根据申请报告内容要求展开说明，具有实践指导意义，便于学习和使用，本文档下载后内容可按需编辑修改及打印。 一、前言 1、课程设计实验目的 （1）初步学会根据测区情况，确定导线形式及选择数量合理的图根点，掌握图根控制测量的外业和内业工作。 （2）掌握坐标格网的绘制和图根点的展会及地形测量方法，学会地形图的整饰和清绘。 2、实验设计任务及要求 每组完成指导教师指定测区范围的1：500比例尺地形图，包括图根控制测量的外业和内业、坐标格网的绘制、图根点的展绘、碎部测量、地形图的整饰和清绘等。 3、实验仪器及工具
全站仪一台，百米绳，塔尺一根，三脚架一个，菱境一个，油漆适量、木桩若干，记录表若干、记录板一块《城市测量规范》一本。 自备：计算器、铅笔、小刀、橡皮、毛笔、大头针、小钉、小夹子若干个、绘图纸、水笔等。 二、课程设计要求 （1）图根控制点的要求 平面控制测量每一个小组在测区范围内选定6～8个控制点，按图根导线的精度要求进行施测。图根导线的技术要求如下表： 图根导线的技术指标 高程控制测量用普通水准测量方法测定各图根点的高程，根据已知高程点（水准点）及地形条件拟定出所采用的水准路线，高差闭合差应不超过±12n 毫米。 （2）碎部测量 施测碎部点可采用极坐标法，支距法或方向交会法，在街坊内部设站困难时，也可采用几何作图等综合方法进行。地物点、地形点视距和测距最大长度应符合下表的规定
C1
填表说明 1、本表需附勘察/设计单位提供的测量成果表。 2、现场踏勘情况一项需按现场实际情况进行填写，注明桩点是否均已找到，桩点设置是否符合使用要求。 3、交接意见一项施工单位应根据工程情况进行填写，确定是否接收。桩点如需加密，需写明加密位置、数量等。
C2
填表说明 1、此表作为对交接桩点进行复核时使用，复核成果报监理审批。 2、示意图需标明控制点编号、间距、转角及复测行进路线。 3、导线闭合差及高程闭合差需满足《城市桥梁工程施工与质量验收规范》（CJJ2-2008）和《城镇道路工程施工与质量验收规范》（CJJ1-2008）的要求。 4、本表后附导线点复核记录、水准点复核记录、水平方向角及距离观测记录、测量仪器的鉴定记录（由鉴定单位出俱）及控制点位置示意图。如需水准高程复核采用四等水准测量，还需附四等水准测量记录。
C3
填表说明 1、此表作为对控制点进行加密、复核时使用，加密后成果报监理审批。 2、示意图需标明控制点及加密点编号、间距、转角及加密行进路线。 3、导线闭合差及高程闭合差需满足《城市桥梁工程施工与质量验收规范》（CJJ2-2008）和《城镇道路工程施工与质量验收规范》（CJJ1-2008）的要求。 4、本表后附导线点复核记录、水准点复核记录、水平方向角及距离观测记录、测量仪器的鉴定报告（由鉴定单位出俱）及控制点位置示意图。如需水准高程复核采用四等水准测量，还需附四等水准测量记录。 5、如勘察/设计单位提供的控制点成果表附带点之记，施工单位无需绘制控制点位置示意图；若无点之记，则需施工单位自行绘制控制点位置示意图，控制点位置示意图需标明控制点所在位置，栓桩详情（例：XX路口与XX路口西侧，距路缘石XX米，钢钉红油标记），供竣工及工程交接时使用。
任务：碎步测量测绘地形图 一、准备工作 1、工具：经纬仪、图板、塔尺、小钢尺、量角器、三棱尺、计算器、铅笔、橡皮等。 2、人员：观测员、记录计算员、绘图员各1人、立尺员1-2人。 二、步骤 1、安仪器：在控制点A安置经纬仪，量取仪器高。 2、定向：后视(盘左瞄准)控制点B，度盘置零。 3、检查方向：瞄准另一个控制点C，读取水平度盘读数与已知数据∠BAC比较。 4、立尺 5、观测：瞄准点1的塔尺，分别读取上、下丝之差l、中丝读数v、竖盘读数L、水平角β。 6、记录、计算：记录上述观测值，按视距测量公式计算出点1的水平距离D和高程H。 7、展碎部点： 在图纸上，按β、D，定出点1的位置。 8 、绘制地形图（地物和等高线） 三、计算 竖直角: a =90o－L+x = 90o－L （顺时针注记） 水平距离: D＝K*l*cos2a 高差: h＝D*tan a ＋i－v ; 碎部点高程 : H碎 = HA+ h 四、等高线的绘制方法： (1)首先描绘出地性线（山脊线、山谷线）。 (2)再在相邻碎部点之间内插出等高线。 五、注意事项 1.在测站安置仪器（对中整平量仪器高） 2.定向（盘左后视另一控制点Ｂ，水平盘 读数置零、图板定向，定量角器）
4.观测（瞄准、读尺间隔 l（上、下丝 读数之差），中丝读数v，竖盘读数L，水平盘读数b） 5.记录计算（表格记录计算） 计算公式： D＝K*l*cos2a ; h＝D*tan a ＋i－v ; H碎= H站+h 6.刺点，注记高程(在图纸上，按β、D，定出点1的位置，注记1点高程) 7.描绘（对照实地按图式描绘地物、地貌——等高线） 碎步测量记录表 测站仪器高班组日期观测者记录者
表 C3-3 楼层平面放线及标高抄测记录 □□□□□□□□□工程名称景墨家园三期 B 区 140# 楼日期 放线部位六层楼面○-○/○-○轴 放线及标高抄测依据： 1. 依据施工图（结构06 .1 2. 18.） 放线及标高抄测简图及说明：抄平说明：在建筑物东西立面各做放线说明：在建筑物四个大角框架柱- 标高控制点（-0.20m ）每次抄平先用外侧立面弹有控制轴线，等楼面浇筑第二天，钢尺一次量到所需标高，做为楼层结构用经纬仪测至本楼层砼平面上，向内翻500 ㎜，+50 ㎝线，用红漆涂在柱纵钢筋上。做弹出平面控制线. 在用50m钢尺校核总长，为木工支模，砼工浇筑的标高控制点。 确认正确后 . 先分出单元线，再依次分出各轴线 弹出黑线、放线完毕. + 六层楼面 检查结论：□同意□不同意，重新放线 监理（建设）单位宁夏星亚达建筑工程有限责任公司 签 字项目技术负责人质检员施测人 栏
表表 C3-3 楼层平面放线及标高抄测记录 □□□□□□□□□ 工程名称景墨家园三期 B 区 140#楼日期 放线部位六层楼面○ - ○/ ○- ○轴 放线及标高抄测依据： 1. 依据施工图（结构06. 1 2. 18 ） 放线及标高抄测简图及说明：抄平说明：在建筑物东西立面各做放线说明：在建筑物四个大角框架柱- 标高控制点（-0.20m ）每次抄平先用外侧立面弹有控制轴线，等楼面浇筑第二天，钢尺一次量到所需标高，做为楼层结构用经纬仪测至本楼层砼平面上，向内翻500 ㎜，+50 ㎝线，用红漆涂在柱纵钢筋上。做弹出平面控制线. 在用50m钢尺校核总长，为木工支模，砼工浇筑的标高控制点。 确认正确后 . 先分出单元线，再依次分出各轴线 弹出黑线、放线完毕. + 六层楼面 检查结论：□同意□不同意，重新放线 监理（建设）单位宁夏星亚达建筑工程有限责任公司 签 字项目技术负责人质检员施测人 栏
广州大学 实习报告 项目名称：广州大学计算机楼地形图测量 学院: 土木工程学院 专业班级： 组号： 小组成员: 指导老师： 实习地点：校内 实习时间：20 15 年06月08 日—20 15年06月19 日
目录 1、实习指导书 2、实习概况 3、仪器检查记录 4、水准测量外业测量手簿； 5、水准路线示意图； 6、导线测量外业测量手簿； 7、导线布置示意图； 8、测设报告及外业记录手簿； 9、实习报告 10、实习报告 11、实习报告 12、实习报告 13、实习报告
14、实习报告 测量实习指导书 一、实习目的和任务 测量学课程的基本特点是兼有理论性和实践性，学习者不但要掌握基本理论，还要掌握基本技能，两者缺一不可。通过课堂教学，对测量学的基本理论和基本操作有一定了解和掌握。在此基础上，利用两周时间集中学习和强化基本技能，使理论和实践结合起来。 测量实习是各项课堂实验的综合应用，是巩固和深化课堂所学理论的必要环节。通过实习，不但能够了解基本测绘工作的全过程，系统地掌握测量仪器操作、施测计算、地形图绘制等基本技能，为今后从事专门测绘工作或解决实际工程中的有关测量问题打下基础，还能在业务组织能力和实际工作能力方面得到锻炼。在实习中要求具有严格认真的科学态度、踏实求是的工作作风、吃苦耐劳的献身精神、团结协作的集体观念。希望每位同学要珍惜机会，重视本次实习，脚踏实地，按质按量完成本指导书中规定的实习任务。 二、实习任务 1、测量指定范围内1：500比例尺的地形图； 2、完成设计建筑物的实地测设； 三、实习内容 1、对所用的仪器进行检查和检验； 2、在实习区内布设平面控制网和高程控制网； 3、地形图测量、建筑物主要轴线的测设。 四、平面控制网测量要求
《工程测量学》教学实习大纲 一、实习的目的与要求 测量学教学实习的目的是巩固、扩大和加深学生从课堂上所学的理论知识，获得测量实际工作的初步经验和基本技能，着重培养学生独立工作的能力。进一步熟练掌握测量仪器的操作技能，提高计算和绘图能力，并对测绘小区域大比例尺地形图的全过程有一个全面和系统的认识。 通过教学实习学生应达到以下要求： (1)掌握主要仪器(DS3型水准仪及DJ6型经纬仪)的性能和使用。 (2)掌握测绘地形图的基本方法，初步具有测绘小区域大比例尺地形图的工作能力。 (3)掌握施工放样及渠道测量或路线测量的基本方法，初步具有参加中、小型水利土木或道路中线定线测量的工作能力。 在教学实习中，要注意使每个学生都能参加各项工作的练习。注意培养学生独立工作的能力，加强劳动观点、集体主义精神和爱护仪器的教育，使学生得到比较全面的锻炼和提高。 二、实习的任务和内容 (一)大比例尺地形图测绘 1．任务 每小组施测一幅(40×40cm)1:1000的地形图(如测1:500图，可按1:1000的精度要求测图)。 2．内容 (1)平面控制。敷设独立图根导线或小三角网，条件允许时也可由已知点开始敷设。 1)准备工作：仪器的检验校正、工具与用品准备、复习教材有关内容。 2)外业工作：踏勘测区、拟定布网方案、选点、埋桩、标志点号、角度观测和距离丈量(导线边长或小三角基线)、定向。 3)内业工作：外业手簿的检查和整理、基线长度计算、绘制控制网略图、三角网(或导线网)平差计算、坐标计算、编制平面控制成果表、绘制坐标格网与控制点展绘。 4)应交资料：小组应交全部外业观测记录手簿、控制点成果表、控制网平面图。个人应交控制网平差计算表和坐标计算表(若测小三角网时，还应交基线长度计算表)。 (2)高程控制。敷设四等水准路线。 1)准备工作：水准仪检校、工具与用品准备、复习教材有关内容。 2)外业工作：踏勘、选点、埋桩、标志，进行四等水准观测。 3)内业工作：手簿检查、水准测量成果整理、编制水准测量成果表。 4)应交资料：小组应交水准点位置略图与说明、观测记录手簿、水准点成果表。个人应交水准测量成果整理计算表。 (3)加密控制。视测区情况、可采用视距导线，也可采用交会定点加密。 (4)碎部测量。 1)准备工作：图板准备、检校经纬仪(竖直部分及视距常数)、工具与用品准备、复
全站仪进行控制测量 一．目的和要求 1、了解全站仪的构造与使用方法，各部件的名称和作用以及全站仪内设的各种测量程序的应用及测距参数的设置； 2、掌握全站仪闭合导线进行平面控制测量的外业测量方法； 3、实验小组由5-6人组成（一人观测、一人记录、两人架设棱镜；观测、记录、架棱镜各项工作轮流进行），每人必须完成一个测站的观测、记录、计算工作。 二．仪器与工具 全站仪1台，三脚架3个，棱镜2个，数据记录表1份。 三．方法和步骤 1）认识全站仪 了解各操作部件的名称和作用，并熟悉使用方法。附全站仪显示屏中出现的一些符号的含义。 表7-1 全站仪显示屏中出现的符号含义 2）全站仪布设闭合导线 全站仪布设闭合导线的工作流程为：选点--测角--量距--记录数据--计算闭合差--内业计算。 1、选点 在测区内选定由4-5个导线点组成的闭合导线，在各导线点打上标记，绘出点之记和控制
网略图。如下图所示： 图7-1 闭合导线的布设形式 导线点点位选择必须注意以下几个方面： ○1为了方便测角，相邻导线点间要通视良好，视线远离障碍物，保证成像清晰。 ○2导线点应埋在地面坚实、不易被破坏处，一般应埋设标石。 ○3导线点要有一定的密度，以便控制整个测区。 ○4导线边长应按有关规定，最长不超过边长平均的2倍，相邻边长尽量不使其长短相差悬殊。 ○5导线点埋设后，要在桩上用红油漆写明点名、编号，用红油漆在固定地物上画一箭头指向导线点，并绘制“点之记”和控制网略图方便寻找导线点。 2、测角 采用全站仪测回法观测导线各转折角（内角），每个角测两个测回； 导线角度测量主要是导线转折角的水平角测量。导线水平角的观测，附合导线按导线前进方向可观测左角；对闭合导线一般是观测多边形内角；支导线无校核条件，要求既观测左角，也观测右角以便进行校核。 3、量距 用全站仪测距往、返测量各导线边的边长；计算相对误差，若在容许范围内，则取平均值作为最后结果（至mm位）； 导线边长是指相邻导线点间的水平距离。采用光电测距仪测量边长的导线又称为光电测
1、什么叫绝对高程、相对高程及高差 地面点到大地水准面的垂直距离，称为该点的绝对高程。地面点到假设水准面的垂直距离，称为该点的相对高程。两点高程之差称为高差。 2、什么叫直线定线标准方向有几种什么是坐标方位角 确定直线与标准方向的关系（用方位角描述）称为直线定向。标准方向有真子午线方向、磁子午线方向、坐标纵轴（X轴）方向。由坐标纵轴方向（X轴）的北端，顺时针量至直线的角度，称为直线坐标方位角 3、何谓水准管轴何谓视准轴 通过水准管圆弧零点的切线，称为水准管轴。通过物镜光心与十字丝交点的连线CC称为望远镜视准轴 4、何谓视差产生视差的原因是什么视差应如何消除 由于物镜调焦不完善，导致目标实像与十字丝平面不完全重合出现相对移动现象，称为视差。其原因由于物镜调焦不完善，使目标实像不完全成像在十字丝平面上；在目镜端观测者眼睛略作上下少量移动，如发现目标也随之相对移动，即表示有视差存在；再仔细进行物镜调焦，直至成像稳定清晰。 4、水准测量中为什么要求前后视距相等 为了消除视准轴不平行与水准管轴的误差，消除或减少地球曲率和大气折光对高差的影响5、水准测量中设置转点有何作用 便于传递高程 6、S3型水准仪有哪几条主要轴线它们之间应满足哪些几何条件为什么哪个是主要条件水准仪的轴线主要有：视准轴CC，水准管轴LL，圆水准轴'L'L，仪器竖轴VV。水准仪轴线应满足的几何条件为：1）圆水准轴应平行于仪器竖轴（'L'L∥VV）；2）十字丝中丝应垂直于仪器竖轴（即中丝应水平）；3）水准管轴应平行于视准轴（LL∥CC）。 7、何谓水平角何谓竖直角它们取值范围为多少
地面上某点到两目标的方向线铅垂投影在水平面上的构成的角度，称为水平角。其取值为0°～360°。在同一铅直面内，某一方向线与水平视线间的夹角，称为竖直角。竖直角的取值是0°～±90°。 8、 DJ 6型光学经纬仪由哪几个部分组成 DJ6型光学经纬仪主要由基座、照准部、度盘三部分组成。 9、 经纬仪安置包括哪两个内容怎样进行目的何在 经纬仪安置包括对中和整平。对中的目的是使仪器的中心与测站点(标志中心)处于同一铅垂线上；整平的目的是使仪器的竖轴竖直，使水平度盘处于水平位置。对中可使用垂球或光学对中器操作。整平使用基座脚螺旋，先使水准管平行于上任意两个脚螺旋连线方向，两手同时转动这两个脚螺旋，使水准管气泡居中。然后将照准部转动90，转动第三个脚螺旋，使水准管气泡居中。按上述方法反复操作，直到仪器旋至到任何位置，水准管气泡总是居中为止。 10、试述测回法操作步骤、记录计算及限差规定 测回法是测角的基本方法，用于两个目标方向之间的水平角观测。具体步骤如下： (1) 安置仪器于测站O 点，对中、整平，在A 、B 两点设置目标标志(如竖立测钎或花杆)。 (2) 将竖盘位于望远镜的盘左位置，先瞄准左目标A ，水平度盘读数为A L ，记录到记录表相应栏内，接着松开照准部水平制动螺旋，顺时针旋转照准部瞄准右目标B ，水平度盘读数为B L ，记录到记录表相应栏内。 以上称为上半测回，其盘左位置角值左β为：A B L L -=左β (3) 倒转望远镜，使竖盘位于望远镜盘右位置，先瞄准右目标B ，水平度盘读数为B R ，记录到记录表相应栏内；接着松开照准部水平制动螺旋，转动照准部，同法瞄准左目标A ，水平度盘读数为A R ，记录到记录表相应栏内。以上称为下半测回，其盘右位置角值右β为：A B R R -=右β。上半测回和下半测回构成一测回。 (4) 若左β-右β≤40秒，认为观测合格，取上下半测回角度的平均值作为一测回的角值β，即 1()2 βββ=+左右 观测水平角记录手簿（测回法） 测目度盘读数 半测回角一测回角各测回
实验五碎部测量 一、目的与要求 1．了解经纬仪测绘法测绘地形图的方法和步骤。 2．能合理选定地物、地貌的特征点。 3．练习用地形图图式和等高线表示地物、地貌。测图比例尺为1：500，等高距为1米。 二、计划与设备 1．实验安排2学时，每组4 ~ 5人，分工为观测、记录、绘图和立尺。 2．设备为每组J6光学经纬仪1 台，小平板1块绘图纸1张，水准尺1根，花杆1根，皮尺1把，比例尺1根，量角器1个，计算器1个，记录板1个，地形图图式1本，小三角板1副，小针1根，铅笔1支，橡皮1块。 3．测图场地选择在校园内，在平坦地段选一直线，在直线的两个端点上安置仪器进行测图。 4．实验结束，每组交整饰好的图纸一张，碎部测量记录一份。 三、方法与步骤 1．以控制点A为测站点安置经纬仪，盘左置水平度盘读数为0°00′，瞄准另一控制点B为起始方向，量取仪器高I至厘米，随即将测站名称、仪器高记入碎部测量记录本。 2．在图纸上展出测站点a和起始方向b，连接a、b为起始方向线，并用小针将量角器的圆心角固定在测站点a。展绘直线两端点a、b时，右在图板适当位置画一直线，先定一端点a，然后将地面的直线按测图比例尺缩小的长度，在图板上以a为起点，定出b点。 3．将视距尺立于选定的各碎部点上，用经纬仪瞄准水准尺，读取下丝、上丝、中丝数值，竖盘读数和水平角读数，将各观测值依次记入表格。 4．计算视距、竖直角、高差、水平距离和碎部点高程。 5．将计算的各碎部点数据，依水平角、水平距离，用量角器按比例尺展绘在图板上，并注出各点高程，描绘地物。
四、注意事项 1．读取竖直角时，指标水准管气泡要居中，水准尺要立直。 2．每测约20个点，要重新瞄准起始方向，以检查水平度盘是否变动。实验报告 碎部测量记录 日期班组姓名 测站测站高程仪器高
平面控制测量实习报告 篇一：控制测量实习报告 课程编号：20131024102 课程性质：必修 数字测图实习 数字测图实习报告 学院：测绘学院 专业：测绘工程 地点：校内实习基地 班级：班 组号：组 姓名： 学号：--------- 教师：苏新洲 申丽丽 2013年10月6日至2013年10月26日 目录 一、实习目的和意义
二、测区概况和实习任务 三、仪器工具与技术规范 四、具体实施和相关技术要求 五、图根控制测量 1、平面控制测量 2、高程控制测量 3、图根控制测量—手部记录 4、图根导线点坐标计算要求 5、测量计算成果及质量分析评价 五、碎部测量 1、准备工作 2、数据采集方法及要求 3、地物地貌特征点的选取 七、内业成图 八、实习总结 九、实习心得 前言 数字地形测量是测绘工程专业最重要的专业核心基础课之一。该课程作为误差理论与测量平差、大地测量学、工程测量等课程的专业基础课在整个测绘工程专业课程设置中占据非常重要的地
位。由于本课程在测绘工程专业教学中起着奠基的作用，学校统一部署安排了此次为期两周的测量实习，以加深我们对数字化测图的基本理论和基本知识的理解，培养我们理论联系实际，分析问题以及实地解决问题的能力以及团队协作的精神。 一、实习的目的和意义 1、熟练掌握全站仪的使用。 2、了解数字测图的基本要求和成图过程。 3、了解小地区大比例尺数字测图方法和数字成图软件的使用。 二、测区概况和实习任务 1 本次实习测区位于武汉大学信息学部。测区总体而言较为平坦，主要包括有居民楼、广场、运动场、树林以及食堂等地物，密集程度较大，通视情况不是很好，因而在测量过程中，经常需要架设支导线进行观测。 2
导线测量平差最近更新 导线测量平差最近发布4.2版，主要增加或更新了以下功能： (如表格显示不正常，请刷新) 一、表格输出。 表格输出到WORD，支持表格中的列向下错开半行(如方位角、边长)，所有表格输出到WORD后与软件中显示的样式一样。如下表： 导线严密平差计算表 工程名称：附合及水准示例等级：城市二级
计算者：杨运英校核者：日期：2003.08.28 二、导线采用近似平差且方位角边长不进行反算时的表格样式。 原表格中显示的是坐标增量改正数，现增加了一个选项，可以选择显示改正后的坐标增量，以满足一些工程要求格式统一的要求。 导线平差计算表 工程名称：附合及水准示例等级：城市二级
计算者：杨运英校核者：日期：2003.08.28 三、坐标导线平差。 指使用全站仪直接观测坐标、高程的闭、附合导线，其中平面坐标完全差的分配方式可以选用“按边长”、“按坐标增量”、“坐标转换”等方式。 坐标导线平差计算表 工程名称：等级：城市二级
计算者：杨运英校核者：日期：2003.08.28 四、单面单程水准记录计算 已知点较密时线路中间也可以穿过已知点。 当含有中视时可以用于中平测量等，表格形式如下： 水准测量记录计算表 测线：仪器：观测： 天气：地点：记录：
计算者：校核者：日期：不含有中视时可用于五等、等外水准等的记录、计算。表格形式如下： 水准测量记录计算表 测线：仪器：观测： 天气：地点：记录：
计算：校核：日期： 五、碎部测量 在已知点设站，后视另一已知点，观测各碎部点，计算其坐标、高程，绘制图形并可输出到CAD。 观测方式可以选用“斜距+天顶距”、“平距+高差”或“视距+天顶距”。 “平距+高差”方式表格如下：
西南林业大学土木工程学院测绘工程系2012级 平面控制测量 技 术 设 计 书 院系：土木工程学院 班级：2012级测绘工程 指导老师：刁建鹏 作者姓名：施向文 学号：20120456023
平面控制测量技术设计书目录 一、任务概述 二、任务范围 三、已有测量成果及应用 四、技术指标 五、投入的人员仪器设备 六、工作流程 七、控制测量技术要求 八、仪器管理 九、外业记录规则 十、提交成果资料
平面控制测量技术设计书 一、任务概述 本次实习的目的是了解控制测量作业的全过程，通过对西南林业大学老校区控制测量，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力，更为了满足课程需要，对老校区采用导线控制测量实训，前期任务是线路勘察、选点、埋石和控制测量。为使该项任务顺利实施，特制订本控制测量技术设计书。 二、任务范围 西南林业大学老校区D栋、A栋、B栋、图书馆、林学楼、理学院。测区地势相对平坦，但楼房树木较多，通视条件较差。从D栋开始到11栋结束，全长约1km。 三、已有测量成果及应用 (以上数据是参考示例坐标，不是准确数据，实际操作时应用真实坐标) 四、技术指标 实训技术指标及作业限差按城市一级导线测量规范，国家三、四等水准测量规范，同时也参照《工程测量规范》和《城市测量规范》的技术要求执行。 五、投入的人员仪器设备 投入人员：5人 仪器设备：国产苏一光全站仪1台，棱镜2个，对中杆两个，水泥钉等
六、工作流程 踏勘、选点、埋石 编写技术设计书 人员分组、设备组配 导线控制测量 数据平差整理 提交结果 七、控制测量技术要求 1、导线测量技术要求
控制测量方案 一、编制依据 (1) 二、工程概况 (1) 三、施工部署 (1) 四、施工测量的基本原则 (2) 五、控制点接桩及检查情况 (4) 六、建立首级测量控制网 (4) 七、首级测量控制网的测量 (5) 八、数据处理 (5) 九、GPS观测执行的基本要求 (7) 十、加密控制网测量 (7) 十一、水准控制网的测设 (10) 十二、质量保证措施 (11)
十三、施测安全及仪器管理 (12)
控制测量方案 一、编制依据 1《工程测量规范》（GB 50026—2007） 2孔索至亚贝洛道路升级改造项目公路招标文件、合同文件、答疑及其图纸。 3 2010版FIDIC条款及埃塞俄比亚公路局2002版通用及特殊技规。 4我公司历年来积累的类似工程施工经验、技术力量及设备条件等。 二、工程概况 孔索至亚贝洛公路项目位于埃塞俄比亚南部，地处Oromiya 区和南方区(SNNP)境内。项目起点距孔索市中心约 1.5km （K0+000）至项目终点与Addis～Moyale公路相交（K104+376），总长约105km，。项目既有公路路况不佳，宽度6～7m, 除了标尾 7.5km范围有铺设沥青外，基本为碎石路面。 图2.1-1孔索至亚贝洛公路地理位置图
项目将既有公路升级至DS-4公路标准（相当于国内二级公路），施工内容主要包括土石方182.7万方、底基层32.6万方、基层17.2万方、沥青混凝土面层81.3万平米（5cm厚）、363个小型排水结构物、43座箱涵和盖板涵、5座桥梁（桥梁总跨30～107m不等）、以及其他附属工程。城镇段沥青路面宽14m，双侧设2.5m宽混凝土人行道，非城镇段沥青路面宽7m，双侧设1.5m宽砾石磨耗层路肩。合同总造价： 119252.74万比尔，折合美元：6170.43万美元，折合人民币37858.01万元。 三、施工部署 1、成立测量领导小组 组长： 组员： 2、测量程序 2、施工测量组织工作 由项目技术部专业测量人员成立测量小组，由于既有的控制点相距 较远，通视困难，对既有的控制点的平面复测采用四台徕卡G15型GPS 按照《工程测量规范》（GB50026-2007）中四等网的技术要求进行复测。水准仪根据高程控制网进行往返水准测量，按规定程序检查验收，对施 测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排分配。 2
平面控制测量规范 1 地面平面控制网应按城市轨道交通工程建设规划网中各条线路建设先后次序，沿线路独立布设。布网时应根据线路延伸和其他线路交叉状况，在线路延伸和交叉地段，必须有两个以上的控制点相重合。城市近期规划与建设的城市轨道交通线路较多构成网络且原城市控制网不能满足建设需要时，宜建设一个覆盖全部线路的整体控制网。 2 平面控制网由两个等级组成，一等为卫星定位控制网，二等为精密导线网，并分级布设。 3 平面控制网的坐标系统应与所在城市现有坐标系统一致。投影面高程应与城市现有坐标系投影面高程一致，若城市轨道交通工程线路轨道的平均高程与城市投影面高程的高差影响每千米大于5mm时，应采用其线路轨道平均高程作为投影面高程。 4 想隧道内传递坐标和方位时，应在每个井（同）口或车站附近至少布设三个平面控制点作为联系测量的依据。 5 反符合卫星定位控制网和精密导线网要求的现有城市控制网点的标石应充分利用。 6 对于建成的卫星定位控制网和精密导线网应定期进行复测。第一次复测应在开工前进行，之后应每年或两年复测1次，且应根据控制点稳定情况适当调整复测频次。复测精度不应低于初测精度。 3.2 卫星定位控制网测量 3.2.1 卫星定位控制网测量前，应根据城市轨道交通线路规划设计，收集、分析线路沿线现有城市控制网的标石、精度等有关资料，并按静态相对原理进行控制网设计。 3.2.2 卫星定位控制网的主要技术指标应符合表3.2.2的规定。 表3.2.2 卫星定位控制网主要技术指标
3.2.3 卫星定位控制网相邻点间基线精度3.2.3式计算。 σ= (3.2.3) 式中σ——标准差，即基线向量的弦长中误差（mm）； a——固定误差（mm）； b——比例误差系数（1x10-6）; c——相邻点间的距离（km）。 3.2.4 卫星定位控制网的布设应遵守以下原则： 1 卫星定位控制网内应重合3—5个现有城市一、二等控制点，控制点应均匀布设；在不同线路交叉有联络线处或同一线路前后期工程衔接处布设2个以上的重合点，重合点坐标较差应满足表3.2.2的相关要求； 2 卫星定位控制网应沿线路两侧布设，控制点宜布设在隧道出入口、竖井或车站附近，车辆段附近布设3—5个控制点，相邻控制点应满足通视要求； 3 卫星定位控制网非同步独立观测时，必须构成闭合环或复合路线。每个闭合环或附合路线中的边数不应大于6条。 3.2.5 卫星定位控制点的选点应符合以下要求： 1 控制点间有两个以上方向通视； 2 当利用已有城市控制点时，应检查该点的稳定性及完好性； 3 控制点应选在利于长久保存、施测方便和施工变形影响范围以为的地方； 4 建筑上的控制点应选在便于联测的楼顶承重结构上； 5 控制点附近不应有大面积的水域或电磁波反射（或吸引）强烈的物体； 6 控制点与无线电发射装置的间距应大于200m，与高压输电线的间距应大于50m。 3.2.6 卫星定位控制点均应埋设永久标石。建筑顶上的标石可现场浇筑。标石宜按本规范附录A中的图A.0.1、图A.0.2、图A.0.3形式和规格埋设。标石结束后
