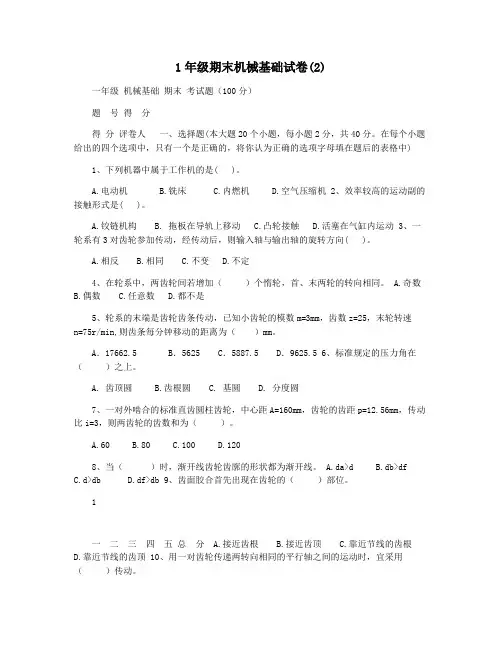

一年级机械基础期末考试题（100分）
一、选择题(本大题20个小题，每小题2分，共40分。在每个小题Array给出的四个选项中，只有一个是正确的，将你认为正确的选项字母填
在题后的表格中)
1、下列机器中属于工作机的是( )。
A.电动机
B.铣床
C.内燃机
D.空气压缩机
2、效率较高的运动副的接触形式是( )。
A.铰链机构
B. 拖板在导轨上移动
C.凸轮接触
D.活塞在气缸内运动
3、一轮系有3对齿轮参加传动，经传动后，则输入轴与输出轴的旋转方向( )。
A.相反
B.相同
C.不变
D.不定
4、在轮系中，两齿轮间若增加（）个惰轮，首、末两轮的转向相同。
A.奇数
B.偶数
C.任意数
D.都不是
5、轮系的末端是齿轮齿条传动，已知小齿轮的模数m=3mm，齿数z=25，末轮转速
n=75r/min,则齿条每分钟移动的距离为（）mm。
A．17662.5 B．5625 C．5887.5 D．9625.5
6、标准规定的压力角在（）之上。
A. 齿顶圆
B.齿根圆
C. 基圆
D. 分度圆
7、一对外啮合的标准直齿圆柱齿轮，中心距A=160mm，齿轮的齿距p=12.56mm，传动
比i=3，则两齿轮的齿数和为（）。
A.60
B.80
C.100
D.120
8、当（）时，渐开线齿轮齿廓的形状都为渐开线。
A.da>d
B.d b>d f
C.d>d b
D.d f>d b
9、齿面胶合首先出现在齿轮的（）部位。
A.接近齿根
B.接近齿顶
C.靠近节线的齿根
D.靠近节线的齿顶
10、用一对齿轮传递两转向相同的平行轴之间的运动时，宜采用（）传动。
A．内啮合 B. 外啮合 C.齿轮齿条 D圆锥齿轮
11、对于软齿面的闭式齿轮传动，其主要失效形式是（）。
A．齿面磨损 B．疲劳点蚀 C．轮齿折断 D.齿面胶合
12、中心距移动一定的带传动，小带轮上的包角的大小主要由（）决定。
A．小带轮直径 B．大带轮直径 C．两带轮直径和 D. 两带轮直径差
13、一般来说，带传动的打滑多发生在( )。
A.小带轮
B. 大带轮
C. 传动带上
D.不确定
14、与链传动相比较，带传动的优点是( )。
A. 工作平稳，基本无噪声
B. 承载能力大
C.传动效率高
D.使用寿命长
15、选取V带型号，主要取决于（）。
A.带传递的功率和小带轮转速
B.带的线速度
C.带的紧边拉力
D.带轮的松边拉力
16、欲在两轴相距较远、工作条件恶劣的环境下传递较大功率，宜选（）。
A.带传动
B.螺旋传动
C.链传动
D.齿轮传动
17、渐开线齿轮连续传动条件为：重合度（）。
A.大于零
B.小于1
C. 大于1
D.小于零
18、斜齿圆柱齿轮的螺旋角一般为（）。
A.8°-30°
B.7°-20°
C.20°-35°
D.27°-45°
19、根据齿轮加工的原理分类，属于仿形法加工的是（）。
A.插齿
B.刨齿
C.铣齿
D.滚齿
20、斜齿圆柱齿轮，螺旋角取得越大，则传动的平稳性（）。
A.越低
B.越好
C.不确定
D.没有影响
二、填空题。（共20空，每空1分，共20分。把正确答案填在题中Array
横线上。）
1、由一系列相互啮合的齿轮组成的传动系统称为。
2、平行轴传动的定轴轮系中，若外啮合的齿轮副数量为偶数时，轮系首轮与末轮的回转方向，为奇数时，首轮与末轮的回转方向。
3、定轴轮系末端为螺旋传动。已知末端的转速n k=40r/min，双线螺杆的螺距为5mm，
则螺母1min移动的距离为。
4、机器具有的共同特征是：它是的组合；各运动实体之间具有；能代替或减轻人类的劳动，完成或实现的转换。
5、已知一标准直齿圆柱齿轮，Z=30，h=22.5mm,则m= ,da= 。
6、按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于的压力角。
7、对于同一基圆的渐开线，离基圆越远之点处的齿形角，基圆上的齿形角。齿形角越，齿轮传动越省力。
8、按用途不同，链传动可分为、、三种类型。
9、套筒滚子链的链节为偶数时，接头形式有式或式，当链节为奇数时用式。
三、判断题。（共10题，每题2分，共20分。正确的在括号内画“√”，Array错误的在括号内画“×”。）
1、摩擦带传动中带的弹性滑动是由于带的弹性变形而引起的，可以避免。（）
2、带传动一般用于传动的高速级。（）
3、普通V带有7种型号，其传递功率能力，A型V带最大，Z型V带最小（）
4、模数没有单位，只有大小。（）
5、渐开线标准齿轮的齿根圆恒大于基圆。（）
6、两构件间凡直接接触，而又相互联接的都叫运动副。（）
7、采用轮系传动可以实现无级变速。（）
8、螺旋角越大，斜齿轮传动也就越平稳。（）
9、轮系中的惰轮可以改变从动轮的转向和轮系传动比的大小。( )
10、斜齿轮以端面参数为标准值。（）
四、计算题（本大题共2个小题，共15分）
1、汽车变速箱中的一标准正常齿制的直齿圆柱齿轮，测得其齿顶高ha=2.492mm，齿轮齿数z=28，试确定齿轮的模数m,并计算齿轮的齿距p、分度圆直径d、齿顶圆直径da、齿高h、齿根高、中心距a。(8分)
附渐开线圆柱齿轮标准模数（摘自G B1357-87）
2、图中所示定轴轮系中，已知：n1=1440r/min，各齿轮齿数分别为Z1=Z3=Z6=18，Z2=27，
Z4=Z5=24，Z7=81。试求末轮7转速n7，并用箭头在图中标明各齿轮的回转方向？
四、简答题（本大题共3个小题，每题5分，共15分）
1.齿轮传动中常见的失效形式有哪些？
2.斜齿圆柱齿轮的正确啮合条件是什么？
3.带传动为什么要设张紧装置？常用的张紧方法有哪些？
机械设计基础期末试卷A（含参考答案） 一、填空题( 每空1分, 共分) 2. 一般闭式齿轮传动中的主要失效形式是( )和( )。 齿面疲劳点蚀, 轮齿弯曲疲劳折断 3. 开式齿轮的设计准则是( )。 应满足，σF≤σFP 一定时，由齿轮强度所4. 当一对齿轮的材料、热处理、传动比及齿宽系数 d 决定的承载能力，仅与齿轮的( )或( )有关。 分度圆直径d1或中心距 5. 在斜齿圆柱齿轮设计中，应取( )模数为标准值；而直齿锥齿轮设计中，应取( )模数为标准值。 法面；大端 6. 润滑油的油性是指润滑油在金属表面的( )能力。 吸附 7. 形成流体动压润滑的必要条件是( )、( )、( )。 ①两工作表面间必须构成楔形间隙；②两工作表面间必须充满具有一定粘度的润滑油或其他流体；③两工作表面间必须有一定的相对滑动速度，其运动方向必须保证能带动润滑油从大截面流进，从小截面流出。 8. 滑动轴承的润滑作用是减少( )，提高( )，轴瓦的油槽应该开在( )载荷的部位。 摩擦：传动效率；不承受 9. 蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与( )，而径向力 F rl的方向总是( )。 与其旋转方向相反，指向圆心 10. 由于蜗杆传动的两齿面间产生较大的( )速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的( )和( )性能。通常蜗杆材料选用( )或( )，蜗轮材料选用( )或( )，因而失效通常多发生在( )上。 相对滑动；减摩、耐磨；碳素钢或合金钢，青铜或铸铁；蜗轮 11. 当带有打滑趋势时，带传动的有效拉力达到( )，而带传动的最大有效拉力决定于( )、( )、( )和( )四个因素。 最大值；包角；摩擦系数；张紧力及带速 12. 带传动的最大有效拉力随预紧力的增大而( )，随包角的增大而( )，随摩擦系数的增大而( )，随带速的增加而( )。 增大；增大；增大；减小 13. 在设计V带传动时，为了提高V带的寿命，宜选取( )的小带轮直径。 较大
广东实验技工学校 2012—2013学年第一学期期末考试 《机械基础》科期末试卷A卷考试形式：闭卷 班级：姓名：学号: 题号- ?四五总分得分 %1.填空题。（每空1分，共25分）。 1 .机器_般由、、和组成。 2.普通V带的标记由、和部分组成。 3 .根据螺纹牙型不同，螺纹可分为、、和螺纹。 4.M12X2-7H8H-S中，12 表示, 2 表示, 7H 表不，S表示O 5.齿轮传动的传动比，指主动轮与从动轮的之比，与齿数成 ，用公式表示为。 6.标准直齿圆柱齿轮正确啮合的条件为：； 7.蜗轮回转方向的判定不仅与蜗杆的有关，而且还与蜗杆 的有关。 8.当急回运动行程速比系数时，曲柄摇杆机构有急回特性。 9.普通平键的规格采用标记，其截面尺寸应根据查表 选取。 %1.选择题（每小题2分，共30分）。 1 .普通螺纹的公称直径是指螺纹的（）o A.大径 B.中径 C.小径
2.在相同的条件下，普通V带横截面尺寸（），其传递的功率也（）
A.越小越大 B.越大越小 C.越大越大 3.台虎钳上螺杆螺纹采用的是（） A.三角形螺纹 B.锯齿形螺纹 C.矩形螺纹 4.蜗杆传动中，蜗杆与蜗轮轴线在空间一般交错成（）。 A. 30° B. 60° C. 90° 5.在（）齿轮传动中,容易发生齿面磨损. A.开式 B.闭式 C.开式与闭式 6.国家标准规定，蜗杆以（）参数为标准参数，蜗轮以（）参数为标准参数。 A.端面 B.轴面 C.法面 7.当两轴相距较远，且要求瞬时传动比准确，应采用（）传动。 A.带 B.链 C.轮系 8.家用缝纫机踏板机构采用的是（）机构 A.曲柄摇杆 B.双摇杆 C.双曲柄 9.链的长度用链节数表示，链节数最好取（）o A.偶数 B.奇数 C.任意数 10.键连接主要用于（）场合。 A.拉力 B.横向力 C.扭矩 11.在皎链四杆机构中，能相对机架作整周旋转的连架杆为（）o A.连杆 B.摇杆 C.曲柄 12.凸轮与从动件接触处的运动副属于（）o A.局副 B.转动副 C.移动副 13.从动件作等加速等减速运动的凸轮机构（）。 A.存在刚性冲击 B.存在柔性冲击 C.没有冲击 14.三星轮换向机构是利用（）来实现从动轴回转方向的改变。 A.首轮 B.末轮 C.惰轮 15.在轴上支撑传动零件的部分称为（）o A.轴颈 B.轴头 C.轴身
《 机械设计基础 》试卷第1页（共6页） 《 机械设计基础 》 试卷第2页（共6页） XX 学院2014年1月院考试A 卷 机械设计基础 考试专业：08数控专业 考试时间：100分钟 一．填空题（每小题1分,共15分） １．平面机构中，两构件通过点、线接触而构成的运动副称为 。 ２．在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为 。 ３．在棘轮机构中，当摇杆作连续的往复摆动时，棘轮便得到单方向 转动。 ４．滚子链传动中，链节距越 ，传递的功率越大。 ５．带动传动中，带轮直径越小，带的弯曲应力就越 。 ６．用范成法切制正常齿标准齿轮时，产生根切与否取决于被切齿轮的 。 7．带传动的主要失效形式是 和打滑。 8．工作时既承受弯矩又 传递转矩的轴叫 轴。 9．初步估算阶梯轴的最小直径，通常按 强度进行计算。 10．键的截面尺寸通常是根据 按标准选择的。 11．滚动轴承中，代号为6116的轴承，其内径为 。 12．普通平键的工作面是 面。 13．斜齿圆柱齿轮以 模数为标准模数。 14．为了不产生过大的轴向力，在斜齿轮的基本参数中， 不宜过大。 15．根据滑动轴承工作时的润滑状态不同， 可分为不完全液体润滑滑动轴承和 滑 动轴承。 二．选择题 （每小题2分 共30分） 1．当机构中主动件数目（ ）机构自由度数时，该机构具有确定的相对运动。 A 、大于 B 、等于 C 、小于 D 、大于或等于 2．一对标准齿轮啮合传动时，其啮合角（ ）其分度圆压力角。 A 、大于 B 、等于 C 、小于 D 、可能等于，也可能大于 3．欲保证一对直齿圆柱齿轮连续传动，其重合度ε应满足（ ）条件。 A 、ε=1 B 、1 ＞ε＞0 C 、ε＞1 D 、ε≥1 4．（ ）是带传动中所固有的物理现象，是不可避免的。 A 、打滑 B 、松驰 C 、弹性滑动 D 、疲劳破坏 5．在标准直齿外啮合圆柱齿轮传动中，齿形系数Y Fa 只取决于（ ）。 A 、齿形 B 、模数 C 、精度 D 、材料 6．键的长度主要根据（ ）从标准选定。 A 、传递功率的大小 B 、传递转矩的大小 C 、轮毂的长度 D 、轴的直径 7．对于螺旋转动来说，其传动效率η与螺旋升角ψ及当量摩擦角λV 有关，下述说法中正确的是（ ）。 A 、ψ越大，η越高 B 、ψ越小，η越高 C 、λV 越大，η越高 D 、λV 越小，η越低 8．当铰链四杆机构各杆长度的关系为：L AB =L BC =L AD ＜L CD （AD 为机架），则该机构是（ ）。 A 、曲柄摇杆机构 B 、双曲柄机构 C 、双摇杆机构 D 、转动导杆机构 9．型号为6315的滚动轴承，其内径是（ ）。 A 、15mm B 、60mm C 、75mm D 、90mm 10．在下列联轴器中，属于刚性联轴器的是（ ）。 A 、万向联轴器 B 、齿式联轴器 C 、弹性柱销联轴器 D 、凸缘联轴器 11．型号为7310的滚动轴承，其类型名称为（ ）。 A 、深沟球轴承 B 、调心球轴承 C 、滚针轴承 D 、角接触球轴承 12．选择齿轮精度的主要依据是齿轮的（ ）。 A 、圆周速度 B 、转速 C 、传递功率 D 、传递扭矩 13．选择蜗杆材料通常根据蜗杆的传动的（ ）。 A 、传动功率 B 、滑动速度 C 、传动比 D 、效率 座位号和姓名务必正确清楚填写。因填写错误或不清楚造成不良后果的，均由本人负责；如故意涂改、乱 答 题 请 勿 超 过 此 密 封 线 ， 否 则 视 为 无 效 。
《机械基础》期末考试题A及答案 班级：姓名：学号： 一、填空题（每空1分，1×30=30分） 1．构件是（）的单元，零件是（）的单元。 2．机器基本上是由（）、（）和（）三部分组成。 3．机构中瞬时（）速度与（）速度的比值称为机构的传动比。 4．包角是指带与带轮接触弧所对的（）。 5．螺纹按其用途可分为（）螺纹和（）螺纹两大类。6．螺纹的（）是指相邻两牙在中径线上对应两点间的轴向距离。7．齿轮传动的基本要求：一是（），二是（）。8．齿轮轮齿加工方法中的展成法是利用齿轮的( )原理进行轮齿加工的方法。 9．螺纹的种类很多，顺时针旋转时旋入的螺纹称（）；逆时针旋转时旋入的螺纹称（）。按螺旋线的数目不同，又可分为（）螺纹和（）螺纹。 10．铰链四杆机构一般分为三种基本类型：（）机构、（）
机构和（）机构。 11．具有周期性停歇间隙的单向运动称为（）。 12．按照轴承与轴工作表面间摩擦性质的不同，轴承可分为（）和（）两大类。 13．内、外螺纹相互旋合形成的连接称为（）。 14．一个齿轮的轮齿总数叫做（），用代号（）表示。齿距除以圆周率所得到的商称为（），用代号（）表示，单位为（）。 二、选择题（每个2分，2×10=20分） 1．平带传动中，带轮包角不得小于（）。 A.180° B.150° C.120° D.160° 2．V带传动中，带轮包角不得小于（）。 A.150° B.180° C.160° D.120° 3．普通螺纹的代号是（） A.R B.Tr C.G D.M 4．传动用滚子链的标记（24A-2×60 GB1243.1）中,60表示: A.节距 B.排距 C.链节 D.链宽 5．标准直齿锥齿轮副的轴交角为（） A.60° B.90° C.120° D.150° 6．标准直齿圆柱齿轮不产生根切现象的最少齿数为（） A.27 B.17 C.18 D.20 7．标准直齿圆柱齿轮的齿形角为（）。 Ａ.20° B.30° C.45° D.60°
2014——2015学年第二学期13级 《机械基础及液压传动》期末试卷 班级姓名得分 一、填空题（每格0.5分，计20分） 1. 平键的截面尺寸bxh是根据由标准中选择；长度L则由而定。 2.平键的工作面是，而切向键的工作面是。一对切向键只能传递转矩，需要传递双向转矩时，可安装两对互成的切向键。 3.在紧键连接中，对轴削弱较严重的键连接是连接；多用于轻载或辅助性连接，尤其适用于锥形轴与轮毂的连接是连接。 4.传动中易产生附加动载荷的是联轴器。 5.销主要用于，和安全保护装置。 6. 联轴器可以连接两轴，传递，也可作为装置。 7.压力控制阀的共同特点都是利用和相平衡的原理来进行工作的。 8.直轴按其外形不同，可分为和两种。 9.轴上用来支撑回转零件的部分称为，被轴承支承的部位称为。 10.液压传动装置实质上是一种装置，它是以油液为工作介质，依靠来传递运动，依靠来传递动力。 11.液压传动中的油液既是传动的，又是，因此液压传动具有良好的性。 12.将两腔同时输入压力油，利用活塞两侧进行工作的液压缸称为差动液压缸。 13.双活塞杆液压缸采用缸体固定安装，工作台的往复运动范围为有效行程L的倍；采用活塞杆固定安装，工作台的往复运动范围约为有效行程L的倍。 14.液压缸缓冲的原理是增大，以降低活塞的运动速度。 15.某一差动液压缸，已知活塞面积为A1，活塞圩面积为A2。当u快进=u快退时，则A1：A2=_________________。当u快进=2u快退时，则A1：A2=________________。 16．在减压回路中，减压阀最低调整压力不小于________MPa，最高调整压力比该系统中溢流阀调定压力小__________MPa。 17.调速阀是由和两个阀联而成组成的。 18.某油泵的工作压力为2.5MPa；输出流量为48L/min，主轴转速为1200r/min，如将转速提高到1800r/min，则输出流量为L/min；如将负载加大一倍，此时油泵的工作压力为MPa。 19．进油节流调速回路中，用调速阀来代替节流阀的目的是提高
机械基础期末试卷 A 卷 一、填空题（每空 1 分，共 30 分） 1.机器一般由动力部分、传动部分、控制部分和执行部分组成。 2.机构中至少有一个运动副是高副机构，称为高副机构。 3.安装 V 带带轮时，两个带轮的轴线应相互平行，两个带轮轮槽的对称平面应重合。 4.根据螺纹牙型的不同，可分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。 5.按螺旋线的线数分类，螺纹可分为单线螺纹和多线螺纹。 6.螺旋传动常用的类型有传力螺旋传动、传动螺旋传动和调整螺旋传动等。 7.链传动按用途可分为传动链、输送链和起重链等。 8.渐开线的形状取决于基圆的大小。 9.国家标准规定，渐开线圆柱齿轮分度圆上的齿形角等于20°。 10.齿轮齿条传动的主要目的是将齿轮的旋转运动转变为齿条的直线运动。 11.开式齿轮传动中主要的失效形式是轮齿折断和齿面磨损。 12.在蜗杆传动中，由于摩擦产生的热量较大，所以要求有良好的润滑，其润滑 方式主要有油池润滑和喷油润滑。 13.按照轮系传动时各齿轮的轴线位置是否固定，轮系分为定轴轮系、周转轮系和混合轮系。 二、判断题（每题 1 分，共 10 题） 1.高副能传递较复杂的运动。（√） 2.零件是运动的单元，而构件是制造的单元。（×） 3.V 带的根数影响带传动的能力，根数越多，传动功率越小。（×） 4.按螺线线形成所在的表面不同划分，螺纹分为外螺纹和内螺纹。（√） 5.相互啮合的内外螺纹，其选项相同，公称直径相同。（×） 6.螺旋传动常将主动件的匀速直线运动转变为从动件的匀速回转运动。（×）
7.因渐开线齿轮能够保证传动比恒定，所以齿轮传动常用于传动比要求准确的 场合。（√） 8.开式传动和软齿面闭式传动的主要失效形式之一是轮齿折断。（×） 9.蜗杆传动常用于加速装置中。（×） 10.在轮系中，惰轮既可以是前级的从动轮，也可以是后级的主动轮。（√） 三、选择题（每题 1 分，共 20 分） 1.下列装置中，属于机器的是（ A ） A ．内燃机 B. 台虎钳 C.自行车 2.机构和机器的本质区别在于（ A ） A．是否做功或实现能量转换 B．是否由许多构件组合而成 C．各构件间是否产生相对运动 3.下列机构中的运动副，属于高副的是（ A ） A．火车车轮与铁轨之间的运动副 B．螺旋千斤顶中螺杆与螺母之间的运动副 C．车床床鞍与导轨之间的运动副 4.V 带在轮槽中的正确位置是（C）。 A. B. C. 5.（B）是带传动的特点之一。 A．传动比准确 B．在过载时会产生打滑现象 C．应用在传动准确的场合 6.V 带安装好后，要检查带的松紧程度是否合适，一般以大拇指按下带（B）mm左右为宜。 A ．5 B.15 C.20
机械设计试题[1] 一、单项选择题 1.在如图所示的齿轮—凸轮轴系中，轴4称为( ) A.零件 B.机构 C.构件 D.部件 2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副
D.螺旋副 3.渐开线齿轮的齿廓曲线形状取决于( ) A.分度圆 B.齿顶圆 C.齿根圆 D.基圆 4.机构具有确定相对运动的条件是( ) A.机构的自由度数目等于主动件数目 B.机构的自由度数目大于主动件数目 C.机构的自由度数目小于主动件数目 D.机构的自由度数目大于等于主动件数目 5.一般转速的滚动轴承计算准则为( ) A.进行静强度计算 B.进行极限转速计算 C.进行疲劳寿命计算 D.进行热平衡计算 6.柴油机曲轴中部的轴承应采用( ) A.整体式滑动轴承 B.部分式滑动轴承 C.深沟球轴承 D.圆锥滚子轴承 7.螺纹联接的自锁条件为( ) A.螺纹升角≤当量摩擦角 B.螺纹升角>摩擦角 D.螺纹升角≥当量摩擦角螺纹升角≥摩擦角C. ( ) 8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为???minmax B. A.???????minmax 2 ??????minminmaxmax C. D. ????????minmaxm) ( 9.铰链四杆机构的死点位置发生在从动件与连杆共线位置A. B.从动件与机架共线位置 D. 主动件与连杆共线位置C. 主动件与机架共线位置) ( 当轴的转速较低，且只承受较大的径向载荷时，宜选用10. A.深沟球轴承 B.推力球轴承 C.圆柱滚子轴承 D.圆锥滚子轴承 11.作单向运转的转轴，其弯曲应力的变化特征是( ) A.对称循环 B.脉动循环 C.恒定不变 D.非对称循环 12.在一般机械传动中，若需要采用带传动时，应优先选用( ) A.圆型带传动 B.同步带传动 C.V型带传动 D.平型带传动 13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( ) A.最短杆 B.最短杆的相邻杆 C.最短杆的相对杆 D.任何一杆 14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( ) A.将产生刚性冲击 B.将产生柔性冲击 C.没有冲击 D.既有刚性冲击又有柔性冲击 16.与标准直齿圆柱齿轮的复合齿轮形系数Y值有关的参数是( ) FS A.工作齿宽b B.模数m C.齿数z D.压力角α
试题一 一 .填空 1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？____双曲柄机构_______；（2）当取d杆为机架时，则为_____曲柄摇杆机构______。 2.曲柄摇杆机构中，摇杆为主动件时，____曲柄与连杆共线时为_____死点位置。 （A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为 3.为保证四杆机构良好的机械性能，______传动角_____不应小于最小许用值。 （A）压力角（B）传动角（C）极位夹角 4.____ 凸轮轮廓曲线_______决定了从动杆的运动规律。 （A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状 5.凸轮机构中，凸轮基圆半径愈_____大______，压力角愈_____小___ ， 机构传动性能愈好。 6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有____摩擦力_______。 (A) 压紧力 (B) 轴向力 (C) 摩擦力 7.链“B18X80”的含义是___B型键宽度b=18mm，长度L=80mm _______。 8.螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来___。 螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动________。 9.螺纹的公称直径是指它的____外径___，螺纹“M12X1.5”的含义为_细牙螺纹 外径12mm，螺距1.5____。 10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_________双头螺栓联接______________。用于薄壁零件联接的螺纹，宜采用_________三角形细牙螺纹______________。 (A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D) 三角形细牙螺纹 矩形螺纹 (F) 三角形粗牙螺纹(E) 11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm， 则螺杆应转____2_____圈。 12.国标规定，三角带有_ Y Z A B C D E 七种类型，代号‘B2240'表示_B型 基准长度2240mm _____。 13.带传动的主动轮直径d =180mm，转速 n =940r/min，从动轮的直径为 d 211=710 转速 n=233r/min,则其弹性滑动系数ε为_____0.022__________。2 14.为使三角带传动中各根带受载均匀，带的根数不宜超过___10____根。 (A)4 (B)6 (C)2 (D)10
XX 学院2014年1月院考试A 卷 一．填空题（每小题1分,共15分） １．平面机构中，两构件通过点、线接触而构 成的运动副称为 。 ２．在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为 。 ３．在棘轮机构中，当摇杆作连续的往复摆动时，棘轮便得到单方向 转动。 ４．滚子链传动中，链节距越 ，传递的功率越大。 ５．带动传动中，带轮直径越小，带的弯曲应力就越 。 ６．用范成法切制正常齿标准齿轮时，产生根切与否取决于被切齿轮的 。 7．带传动的主要失效形式是 和打滑。 8．工作时既承受弯矩又 传递转矩的轴叫 轴。 9．初步估算阶梯轴的最小直径，通常按 强度进行计算。 10．键的截面尺寸通常是根据 按标准选择的。 11．滚动轴承中，代号为6116的轴承，其内径为 。 12．普通平键的工作面是 面。 13．斜齿圆柱齿轮以 模数为标准模数。 14．为了不产生过大的轴向力，在斜齿轮的基本参数中， 不宜过大。 15．根据滑动轴承工作时的润滑状态不同，可分为不完全液体润滑滑动轴承和 滑动轴承。 二．选择题 （每小题2分 共30分） 1．当机构中主动件数目（ ）机构自由度 数时，该机构具有确定的相对运动。 A 、大于 B 、等于 C 、小于 D 、大于或等于 2 ．一对标准齿轮啮合传动时，其啮合角（ ）其分度圆压力角。 A 、大于 B 、等于 C 、小于 D 、可能等于，也可能大于 3．欲保证一对直齿圆柱齿轮连续传动，其重合度ε应满足（ ）条件。 A 、ε=1 B 、1＞ε＞0 C 、ε＞1 D 、ε≥1 4．（ ）是带传动中所固有的物理现象，是不可避免的。 A 、打滑 B 、松驰 C 、弹性滑动 D 、疲劳破坏 5．在标准直齿外啮合圆柱齿轮传动中，齿形系数Y Fa 只取决于（ ）。 A 、齿形 B 、模数 C 、精度 D 、材料 6．键的长度主要根据（ ）从标准选定。 A 、传递功率的大小 B 、传递转矩的大小 C 、轮毂的长度 D 、轴的直径 7．对于螺旋转动来说，其传动效率η与螺旋升角ψ及当量摩擦角 V 有关，下述说法中正确的是（ ）。 A 、ψ越大，η越高 B 、ψ越小，η越高 C 、 V 越大，η越高 D 、 V 越小，η越低 8．当铰链四杆机构各杆长度的关系为：L AB =L BC =L AD ＜L CD （AD 为机架），则该机构是（ ）。 A 、曲柄摇杆机构 B 、双曲柄机构 C 、双摇杆机构 D 、转动导杆机构 9．型号为6315的滚动轴承，其内径是（ ）。 A 、15mm B 、60mm C 、75mm D 、90mm 10．在下列联轴器中，属于刚性联轴器的是（ ）。 座位号和姓名务必正确清楚填写。因填写错误或不清楚造成不良后果的，均由 答 题 请 勿 超 过 此 密 封 线 ， 否 则 视
佛山市联创汽车职业学校2013—2014学年第一学期 《机械基础》期末考试B 卷 该试题适用班级:1207班 一、填空题(每2分,共40分)。 1、设计机械零件时,保证零件在规定期限内不产生失效所依据的原则,称为 。 2、两构件之间直接接触,又能作一定相对运动的联接,称为 。 3、在铰链四杆机构简图中,固定不动的称为 。 4、铰链四杆机构可按 摇杆 的存在情况分为三种基本形式:曲柄摇杆机构、双曲柄机构与双摇杆机构。 5、在曲柄摇杆机构中,存在着一个位置使得曲柄不可转动,机构的这种位置称为 。 6、在推程或回程中,从动件所移动的距离称为 ,用h 表示。 7、形位公差带有四个基本要素构成,即公差带的形状、大小、方向与 。 8、按结构特点与工作原理;键连接可分为 ,半圆键与楔键联接。 9、螺就是在圆柱(或圆锥)表面上沿 切制出的具有相同截面的连续 凸起与沟槽。 10、螺旋传动由螺杆(螺旋),螺母与机架组成,将主动件的回转运动变为从动件 的 。 11、摩擦型带传动按带横街面的形状的不同分为:平带传动、 、多 楔带传动、圆带传动。 12、常见的齿轮失效形式有 、齿面点蚀、齿面磨损、齿面胶合。 13、按照蜗杆齿廓曲线的形状,普通圆柱蜗杆传动又分为 、环面 蜗杆传动、锥蜗杆传动。 14、根据轮系在运转时各齿轮的轴线相对于机架的位置就是否固定,可以分 为 与周转轮系两种基本类型。
15、在定轴轮系中的传动比正负号取决于。 16、轴的主要功用就是支承旋转零件,使其具有确定的 , 以传递动力与运动。 17、按摩擦性质,轴承可分为滑动轴承与两大类。 18、滚动轴承代号中的基本代号就是一个基础,由 ,尺寸系列代号 与内径代号组成。 19、刚性联轴器按照能否补偿轴线偏移分为与可移式联轴 器两大类。 20、牙嵌式离合器的牙型有三角形、、梯形、锯齿形等。 二、判断题(每题2分,共30分)。 1、组成机构的各个相对运动部分称为零件。( ) 2、构件与运动副就是机构最基本的组成部分。( ) 3、凸轮从动件的运动规律只有等速运动规律。( ) 4、公差带的大小由公差值决定;公差带相对零线的位置由靠近零线的上偏差或下 偏差决定。( ) 5、“//”在形位公差中属于位置(定向)公差。( ) 6、公差带的方向就是指公差带的宽度方向或直径方向。( ) 7、通常用于固定零件之间的相对位置的销联接方式叫做定位销。( ) 8、螺纹的旋合长度分为短、中、长三种,分别用S、N、L表示,在标注时若为中 等旋合长度,则应标注“Ｎ”。( ) 9、带传动的设计准则就是:在保证带传动不打滑的条件下,具有一定的疲劳强度 与寿命。( ) 10、渐开线的形状取决于基圆的大小,但就是在基圆以内无渐开线。( ) 11、蜗杆常用优质碳素钢或青铜制造。( ) 12、不影响轮系传动比大小,但改变传动比的正负号即改变传动轴的转向,该齿轮
学年第学期《机械基础》期末考试题 班级：姓名：学号：_____________ 题目一二三四五六总分登分签名 得分 一、填空题：（每空格1分，共20分） 1、机构要能够动，自由度必须大于零，机构具有确定运动的条件是机构自由度必须大于零并 且机构自由度数目与原动件数目相等。 2、两构件通过点或线接触组成的运动副称为高副；通过面接触组成的运动副称 为低副。 4、机构中的相对静止件称为机架，机构中按给定运动规律运动的构件称为从动件。 5、构件是机构的____运动单元，零件是是机构的 __制造_单元。 6、滚子从动件凸轮机构出现运动失真的原因是__理论轮廓曲线外凸时滚子半径大于理论 7、铰链四杆机构可演化成为曲柄滑块机构、__导杆机构、摇块机构、定块机构四种基 本类型。 8、在铰链四杆机构中，存在一个曲柄的条件是_最长杆与最短杆之和≦另外两杆之和、 机架或连架杆中必有一杆为最短杆。 9、带传动由于过载引起的全面滑动称为打滑，而由于带的弹性变形和拉力差而引起的滑 动称为弹性滑动。 10、渐开线上离基圆愈远的点，其压力角越大。 二、判断题（每题1分，共10分，对打“√”错打“×） 1、机构具有确定相对运动的条件是机构的原动件个数与机构的自由度 个数相等。（×） 2、铰链四杆机构具有急回特性的条件是行程速比系数K≤1。（×） 3、四杆机构的压力角越大，则机构的运动性能越好。（×） 4、曲柄摇杆机构的死点位置与极限位置重合。（×） 5、四杆机构的传动角就是连杆与从动件的夹角。（√） 6、尖端从动件盘形凸轮的理论轮廓与工作轮廓不是同一条曲 线。(×) 7、从动件的位移线图是凸轮轮廓设计的依据。（√） 8、传动的重合度越大，承载能力越强。（√） 9、齿轮插刀加工齿轮时，其运动由展成运动、切削运动、让刀运动组成。（×） 10、用齿条刀具切制轮齿时，如果实际极限啮合点B2低于理论极限啮合点N1时，则发生轮齿 的根切。（×） 三、选择填空题（每空格1分，20分） 1、构件是机构中（ C ）的单元；从动件行程速比系数为（ E ）时，机构具有急回特性。 A、联接 B、制造 C、运动 D、K>0 E、K≥1 F、K>1 2、机构运动简图是（ B ），机构示意图是（ A ）。 A、用构件和运动副的代表符号，表示出机构运动特征的图形。 B、按一定的比例，用构件和运动副的代表符号，表示出机构运动特征的图形。 3、具有确定运动的机构，其原动件数目应_B___自由度数。 A、大于； B、等于； C、小于。 4、摆动导杆机构中，当曲柄为主动件时，其导杆的传动角始终为_B_。 A、900； B、00； C、450。 5、铰链四杆机构是按__D__的不同形式分为三种基本型式的。 A、摇杆； B、连架杆； C、连杆； D、曲柄。 6、缝纫机的脚踏板机构是以_A___为主动件的曲柄摇杆机构。 A、摇杆； B、连杆； C、曲柄。 7、一对心曲柄滑快机构，若以连杆为机架时，则将演化成__C__机构 第1页共4页
一、填空题 1. 机构具有确定运动的条件是机构的自由度大于零且机构的原动件数等于机构的自由 度。 2. 在凸轮机构四种常用的推杆运动规律中，等速运动规律运动规律有刚性冲击; 等加速 等减速运动规律和余弦加速度运动规律有柔性冲击; 正弦加速度运动规律无冲 击。 3. 带传动工作时，最大应力发生在在紧边进入小带轮处，带传动的主要失效形式是 打滑和疲劳破坏。 4. 一对渐开线直齿圆柱齿轮正确啮合条件为：模数相等和压力角相等，齿轮连续啮 合传动条件为：重合度大于1 。 5. 在齿轮传动设计时，软齿面闭式传动常因_ _齿面点蚀而失效，故通常先按齿面接触 疲劳强度设计公式确定传动的尺寸，然后验算齿轮的齿根弯曲疲劳强度。 6. 齿轮传动以及蜗杆传动的效率均包括：（1）轮齿啮合效率n 1 、（2）搅油效率n 2 、（3）轴承效率n 3 ;总的传动效率为：n =n 5 ?n 3 ___________________________ 。7?在矩形螺纹、梯形螺纹、锯齿形螺纹和三角形螺纹四种螺纹中，传动效率最高的是 _矩 形螺纹；双向自锁性最好的是三角形________________ 螺纹；只能用于单向传动的是_______ 锯齿形螺纹。 8. 普通平键的工作面是两侧面；楔键的工作面为键的一上下—面,平键的剖面 尺寸b x h按轴径d 来查取。 9. 代号为 72308的滚动轴承，其类型名称为角接触球轴承_____________ ，内径为 40 mm _2 ________ 为宽度系列代号， 3 _______ 为直径系列代号。 10. 圆柱螺旋压缩弹簧在工作时最大应力发生在弹簧丝内侧_______________ 。 二、问答题 1. 请说明平面机构速度瞬心的概念，并简述三心定理。 答：速度瞬心定义为：互相作平面相对运动的两构件上在任一瞬时其相对速度为零的重合 点。或说是作平面相对运动的两构件上在任一瞬时其速度相等的重合点（即等速重合点） 三心定理：作平面运动的三个构件共有三个瞬心，他们位于同一直线上。
淄博市技师学院2016 —2017学年第二学期期末考试机械工程系2016级技师班《机械设计基础》试卷（闭卷） 考试时间：60分钟 一、填空题（每空1分，共20分） 1、一般开式齿轮传动的主要失效形式是弯曲疲劳和齿面磨损。 2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算。 3、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是齿面胶合。 4、直尺锥齿轮强度计算时，应以大端当量为计算依据。 5、斜齿轮的当量齿轮是指假想圆柱的直齿轮。 6、啮合弧与齿距之比称为重合度，用。 7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数和压力角分别相等。 - 8、渐开线齿轮按原理可分为成形法和范成法两类。 9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形。 10、渐开线蜗杆适用于高转速、大功率和要求精密的多头螺杆传动。 二、选择题（每题2分，共20分） 1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。 A.相切 B.相割 C.分离 2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。 A.正变位 B.负变位 C.减少切削深度 3、增加斜齿轮传动的螺旋角，将引起。 A.重合度减小，轴向力增加 B.重合度减小，轴向力减小 C. 重合度增加，轴向力增大 《 4、一对渐开线齿轮啮合传动时，两齿廓间。 A.保持纯滚动 B.各处均有相对滑动 C.除节点外各处均有相对滑动 5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。 钢 6、一对标准直齿圆柱齿轮，若Z1 =18，Z2 =72，则这对齿轮的弯曲应力。 A.σF1 >σF2 B.σF1 =σF2 C.σF1 <σF2 7、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。 A.齿坯加工—淬火—磨齿—滚齿 B.齿坯加工—淬火—滚齿—磨齿 C. 齿坯加工—淬火—滚齿—磨齿 8、对于齿面硬度≤350HBS的齿轮传动，当大小齿轮均采用45钢，一般采取的热处理方式为。 % A.小齿轮淬火大齿轮调质 B.小齿轮淬火大齿轮正火 C.小齿轮正火，大齿轮调质 9、渐开线齿轮的齿廓曲线形状取决于。 A.分度圆 B.基圆 C.节圆 10、滚动轴承的主要失效形式是。 A.疲劳点蚀 B.磨损和塑性变形 C.疲劳点蚀和塑性变形 三、判断题（每题2分，共20分） 1、（N ）基圆内存在渐开线。 2、（）与标准齿轮相比，负变位齿轮的齿根厚度及齿顶高减小，抗弯曲能力下降。 3、（N ）渐开线蜗杆齿轮传动适用于高转速、大功率和要求精密的单头蜗杆传动。 4、（Y ）闭式蜗杆齿轮传动中，蜗轮齿多发生齿面胶合或点蚀而失效。 & 5、（N ）渐开线的形状取决于分度圆的大小。
2013级数控技术专业《机械基础》试卷（A卷）答案 班级：学号: 姓名： 2014年5月 题号一二三四总分 分数 一、选择题（每空2分，共20分） 请将正确答案前的字母填在相应的括号里。 1.在如图1所示的齿轮－凸轮轮系中，轴4称为( C ) 。 图1 1－齿轮2－键3－凸轮4－轴5－螺栓6－轴端挡板 A、机器 B、机械 C、构件 D、部件 2.在作低碳钢拉伸试验时，应力与应变成正比，该阶段属于（A）。 A、弹性阶段 B、屈服阶段 C、强化阶段 D、局部变形阶段 3.渐开线齿轮的齿廓曲线形状取决于（D）。 A、分度圆 B、齿顶圆 C、齿根圆 D、基圆 4.当一杆件两端受扭而处于平衡状态时，杆件内部的应力为（B）。 A、剪应力 B、切应力 C、挤压应力 D、正应力 5.下列性能中，不属于金属力学性能的是（A）。 A、热膨胀性 B、强度 C、硬度 D、韧性 6.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇 杆机构，其机架应取( B )。 A、最短杆 B、最短杆的相邻杆 C、最短杆的相对杆 D、任何一杆 7.下列凸轮机构从动件运动规律中，可适用于高速转动的是（C）。 A、等加速运动规律 B、等减速运动规律 C、简谐运动规律 D、等速运动规律 8.下列关于合力与分力的描述哪一个是正确的（c）。 A、合力一定大于分力 B、合力等于分力 C、合力不一定大于分力 D、合力等于各分力的标量和 9.螺纹的公称直径是指其（B）。 A、小径 B、大径 C、中径 D、外径 10.在下列机械传动中，哪一种传动具有精确的传动比（C）； A、皮带传动 B、链条传动 C、齿轮传动 D、液压传动 二、判断题（每空2分，共10分）（在括号内，对打√，错 打×） 1.玻璃工艺性能体现在其透明性。（×） 2.某种材料牌号为Q235，是指屈服强度为235Mpa的普通碳素工具钢。（×） 3.硬度是衡量金属材料软硬程度的力学性能。它反映了在外力作用下，材料表面局部体积内 抵抗变形或破坏的能力（√） 4.压力角就是作用于构件上的力与速度的夹角。（×） 得分评卷人 得分 评卷人
《机械设计基础》 一、选择题： 1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压力角应为 （）度。 a）20 b）30 c）60 d）90 2. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶高系数为（），顶隙系 数为（）。 a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.25 3. 渐开线直齿圆柱齿轮的正确啮合条件是（） a）模数相等 b）压力角相等 c）模数和压力角分别相等且为标准值 d）a，b，c都 不对 4.用齿条形刀具加工标准直齿圆柱齿轮,当压力角为20°,齿顶系数为 1时,不根切的最少齿数是多少?（） a） 15 b）16 c） 17 d）18 5.平面机构自由度的计算公式为（）。 a）3n-2P L-P H b）3n- P L- P H c）2n- P L -P H d）n- P L- P H 6. 构件是机构的基本（）单元。 a）运动b）制造c）联结d）a）b）c）都不对 7.平面四杆机构的压力角和传动角的关系为（）。 a）互为余角 b）互为补角 c）a，b都可能 d）a，b都不可能 8. 带传动的最大应力发生在（）。 a)紧边与小轮的切点 b)紧边 c)松边 d)松边与小轮的切点 9.V带的截面形状为（）。 a）V形 b）梯形 c）圆形 d）矩形 10.用范成法切制齿轮时，只要两齿轮（），就可以用同一把滚刀。 a) 模数相等b）压力角相等c)模数和压力角分别相等d)齿数相等 二、填空题： 1．闭式硬齿面齿轮传动常按强度设计，然后校核 强度。
2．预紧后受轴向变载荷的螺纹联接，为提高联接的疲劳强度，应尽量减小的刚度，以及提高的高度。 3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。 4．直齿圆锥齿轮传动的强度计算方法是以的当量圆柱齿轮为计算基础的。 5．阿基米德蜗杆与蜗轮正确啮合的条件是。 6._______是机器与机构的统称。 7.包角是指带与带轮接触弧所对的圆心角。对于平带传动，一般要求包角 α≥________；对于V带传动，一般要求包角α≥________。 8.凸轮基圆半径是从到的最短距离。 9.凸轮机构从动件的两种常用运动规律中，________________运动有刚性 冲击，这是因为其____________有突变,________________运动有柔性冲击，这是因为其____________有突变。 三、简答题：本大题共4题，每题6分，共24分。 1.影响带传动中摩擦力大小的主要因素是什么？ 2.试给出三种平面连杆机构演化的方法。 3.简述配合螺栓联接（绞制孔用）传递横向载荷的工作原理？ 4.零件和构件的区别是什么？ 、计算题：本大题共3个小题，共26分 2.图示铰链四杆机构，试问：当以杆AD为机架时，称为何种机构？（8分）
精品文档 期末考试试卷（A）卷答案 2013-2014学年第二学期科目：《机械基础》 一、填空题。（每空1分，共20分） 1.铰链四杆机构按曲柄存在的情况，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本形式。 2.螺纹连接的基本类型有：螺栓连接、双头螺柱连接、螺钉连接和紧定螺钉连接。 3.以凸轮的最小半径所做的圆称为基圆。 4.常用的润滑剂有润滑油和润滑脂。 5.根据两轴的相对位置和轮齿方向的不同，齿轮传动可分为圆柱齿轮传动、圆锥齿轮传动和交错轴的蜗杆蜗轮。 6.标准直齿圆柱齿轮的压力角α=20° 7.由一系列相互啮合的齿轮组成的传动系统称为轮系。 8.运动副是指使两构件之间既能保持直接接触，而又能产生一定相对运动的连接。 9.曲柄摇杆机构能将曲柄的整周回转运动转换为摇杆的往复摆动运动。 10.将主动件的均匀转动转换为时转时停的周期性运动的机构，称为间歇运动机构。 11.在实际生产中，常常利用急回运动，来缩短空回行程时间，从而提高工作效率。 12.锥齿轮传动应用于两轴线相交的场合，通常采用两轴交角为 90°。 13.在铰链四杆机构中，固定不动的杆件称为机架；与机架用转动副相连接的杆件 称为连架杆；不与机架直接连接的杆件称为连杆。 14.有惰轮的轮系只能改变从动轮转向，不能改变轮系的传动比。 15.凸轮机构由凸轮、从动件和机架三个基本构件组成。 16.为适应人们的视觉暂现象，要求电影放映机上的卷片机构能使影片作间歇运动， 此间歇运动通过槽轮机构实现。 17.凸轮与从动件接触处的运动副属于高副 18.轮系可获得大的传动比，并可作较远距离的传动。 二、判断题。（每题2分，共20分，对的打√，错的打×） 1.在铰链四杆机构中，如存在曲柄，则曲柄一定为最短杆。（×） 2.尖顶式从动杆与凸轮接触摩擦力较小，故可用来传递较大的动力（×） 3.轮系中的惰轮可以改变从动轮的转向和轮系传动比的大小。（×） 4.曲柄的极位夹角θ越大，机构的急回特性也越显著。（√） 5.一对能正确啮合的渐开线直齿圆柱齿轮传动，其啮合角一定为20°（√） 6.弹性滑动是带传动的固有特性，是不可避免的。（√） 7.在圆周速度小于30m/s时，带轮最常用的材料为铸铁。（√） 8.齿轮在运动中轴线位置都不动的轮系称为定轴轮系。（√） 9.按凸轮的理论，轮廓曲线的最小半径所做的圆称为凸轮的基圆（√） 10.齿轮传动是靠轮齿的直接啮合来传递运动和动力的。（√） 三、选择题：将正确的选项填入答题框（每题2分，共30分） 1.能产生急回运动的平面连杆机构有（ C ） A、双曲柄机构 B、双摇杆机构 C、曲柄摇杆机构 2.不属于凸轮机构从动杆的端部形式有（C ） A、尖顶式 B、滚子式 C、直动式 D、平底式 3.通常根据（ C ）选择平键的宽度和厚度。 A、传递转矩的大小 B、传递功率的大小 C、轴的直径 4.在螺栓连接中，采用弹簧垫圈防松的是（ A ）。 A、摩擦防松 B、机械防松 C、冲边防松 5.普通螺纹的公称直径是指（ A ）。 A、螺纹大径 B、螺纹小径 C、螺纹中径 6.汽车底盘传动轴应选用（ B ） A、齿轮式联轴器 B、万向联轴器 C、滑块联轴器 7.V带是标准件，在标准系列之中规定（ B ）是公称长度。 A、内周长度 B、基准长度 C、计算长度 8.下列传动中，可以用于两轴相交的场合的是（ C ） A、链传动 B、直齿圆柱齿轮传动 C、直齿圆锥齿轮传动 9.润滑良好的闭式蜗杆传动的主要失效形式是（ C ） A、齿面点蚀 B、齿面磨损 C、齿面胶合 10.齿轮在运动中轴线位置都不动的轮系称为（ C ） A、行星轮系 B、周转轮系 C、定轴轮系 11.轮系可获得大的传动比，并可作（ C ）距离的传动。 A、较近 B、都不是 C、较远
2017年《机械基础》期末考试试卷(1605班) 班级：姓名：学号：成绩： 一、判断题 1 × 2 √ 3 × 4 × 5 × 6 × 7 √ 8 √ 9 √10 × 11 √12 ×13 ×14 √15 ×16 ×17 ×18 √19 × 20 ×21 √22 √23 √ 1. 硬度高的材料强度一定高。(×) 2. 韧性是指金属材料抵抗冲击载荷的能力。(√) 3. 金属材料的压力加工性能取决于材料的强度。( ) 4. 可锻铸铁可以进行锻压加工。( ) 5. 强度是指材料在交变载荷作用下抵抗变形和破坏的能力。( ) 6. 金属材料的硬度越高，零件的寿命就越长。( ) 7. 洛氏硬度是目前应用最广泛的硬度试验方法。( ) 8. 正火与退火基本目的相同，但正火冷却速度快，所得的组织更细密，强度硬度高。( ) 9. 渗碳的目的是使低碳钢的表面含碳量增加，使淬火后获得较高的硬度。( ) 10. 常把淬火和中温回火相结合的热处理称为调质。( ) 11. 随含碳量的增加，钢的强度硬度增大，塑性韧性降低；当含碳量超过0.9%时，钢的强度下降。( ) 12. 退火和正火工序应安排在机械加工过程中的粗加工后，精加工前。( ) 13. 钢中存在硅、锰、硫、磷等杂质元素，它们都是有害元素。（） 14．球墨铸铁有较好的力学性能，可替代钢生产一些零件。（） 15．铸铁的力学性能特点是硬、脆，都不能产生塑性变形。（） 16．淬透性越好的钢淬火后的硬度越高。（） 17．钢热处理的目的是提高工件的强度和硬度。（） 18．H70表示含铜量为70%的黄铜。（） 19．轴承合金有很高的硬度，因此耐磨性好。（） 20．包装用的塑料属于工程塑料。（） 21．一般陶瓷材料有高的硬度但质脆。（） 22．滚珠轴承钢有高的碳含量，它属于结构钢。（） 23．轴类零适合用中碳钢制造，在调质状态下使用。（） 二选择题 1 B 2 D 3 A 4 A 5 B 6 A 7 A 8 B 9 B 10 A 11 C 12 C 13 B 14 C 15 B 16 C 17 B 18 C 19 A 20 A 21 A 22 C 1.45钢的含碳量是( ) A．0.045% B. 0.45% C. 4.5% 2.退火是将钢加热到一定的温度以后，再在（）中冷却的热处过程。 A. 空气 B. 水 C. 油 D. 加热炉 3.铸铁的牌号为HT300，它表示此铸铁是（） A. 灰铸铁 B. 可锻铸铁 C. 球墨铸铁 D. 合金铸佚 4.对于重要机械零件都要进行调质处理，它适应（） A. 中碳钢 B. 低碳钢 C. 高碳钢 D. 高速钢 5.金属材料在外力的作用下成表现的各种性能叫金属材料的（） A. 材料性能 B. 机械性能 C. 塑性性能 D. 使用性能 6．Q215-B.F是一种（）质量的钢。 A. 普通 B. 优质 C. 高级优质 7.改善低碳钢的切削加工性，通常采用（） A. 正火 B. 完全退火 C. 淬火 8.飞机在使用规定时间后，为保证飞机的安全，必须强制退役，这是考虑到强度对零件( )的影响。 A. 接触强度 B. 疲劳强度 C. 挤压强度 9.普通、优质和高级优质碳钢是按（） A. 含C量分类 B. S、P含量分类 C. Si、Mn含量分类 10.灰口铸钢中石墨以（）存在。 A. 片状 B. 团絮状 C. 棒状 11.铸铁是含碳（）的铁碳合金。 A. 0.77% B. 2.1% C. 大于2.1%小于6.9% 12.下列三种钢材中（）钢的硬度最大。 A. T10 B. 20钢 C. 65Mn 13．对于经淬火热处理的刀具，如锯条，其硬度应当采用（）指标来表示。 A. HB B. HRC C. HV 14．T13A钢是一种（）钢。 A. 低碳 B. 中碳 C. 高碳 15．T8钢的碳含量为（）。 A. 0.08% B. 0.8% C. 8% 16．下列铸铁中（）力学性能最好。 A. 灰铸铁 B. 可锻铸铁 C. 球墨铸铁 17．下列钢中（）是铸造用钢。 A. 40Gr B. ZG40Gr C. GGr15 18．生产要承受重载荷的轴类零件的毛坯，要采用（）。 A. 铸铁毛坯 B. 铸钢毛坯 C. 锻造毛坯 19．降低工件的硬度，改善切削加工性能采用的热处理是（）。 A. 退火或正火 B. 淬火 C. 表面淬火 20．要求高硬度、耐磨的零件，淬火后要进行（）回火。 A. 低温 B. 中温 C. 高温
