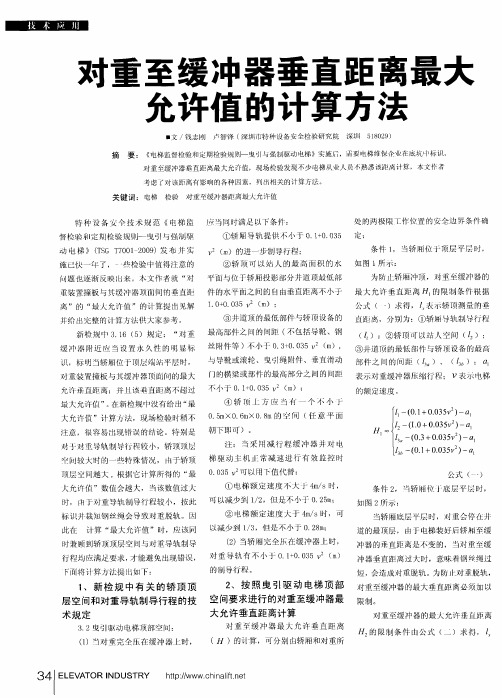

对重缓冲器附近应当设置永久性
的明显标识的要求
根据《电梯监督检验和定期检验规则—曳引与强制驱动电梯》中3.16缓冲器B中的(5)“对重缓冲器附近应当设置永久性的明显标识，标明当轿厢位于顶层端站平层位置时，对重装置撞板与其缓冲器顶面间的最大允许垂直距离；并且该
垂直距离不超过最大允
许值”。
图中黄色部分使用
黄色油漆刷在对重对应
缓冲器所对应的缓冲距
离对应部分，上面的红
线是缓冲距离所允许的
最大值，可以是国标
GB10060中要求的最大
值：油压缓冲器：400mm；
其余缓冲器，不论弹簧
还是聚氨酯缓冲器为
350mm。也可以由厂家自
行确定。如果因为顶部
空间不足，需要限制缓
冲距离，则黄色区域及
上部红线在相应位置刷
漆。
黄色油漆涂刷宽度
不小于500mm，如果由于
对重护板遮挡不便于观察，更要将黄色油漆部分刷好，上、下用红色油漆标好位置，以便于年检时观察和平时维保观察。
在刷漆时，必须注意尺寸的要求，可做一个相对应缓冲器要求缓冲距离（液压缓冲器250mmX500mm,弹簧缓冲器150mmX500mm）的框，然后在里面划线后刷漆。要保证250、200这两个距离。这样尺寸偏差会小得多。
本规定应该自2010年4月1日执行，经过考虑，在保定范围内所有电梯自2010年10月1日开始执行，对于9月份到期的电梯，可以酌情处理。但是，10月份就要必须把应该检到的电梯做好，在明年10月份全部完成。新装电梯必须提前做好。
张文生
2010-9-13
