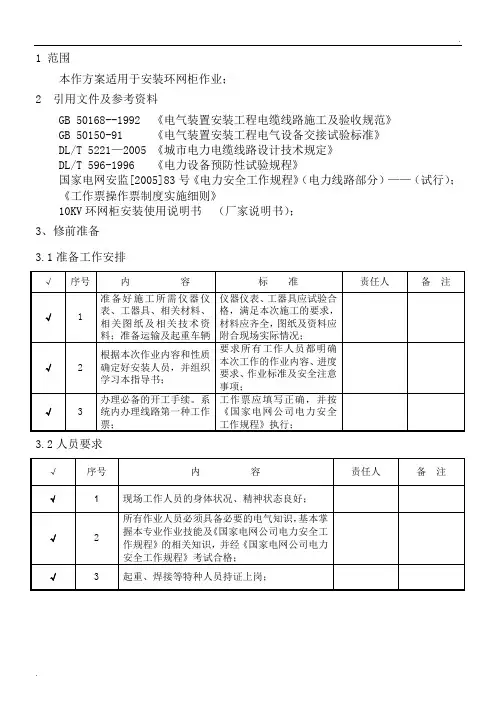

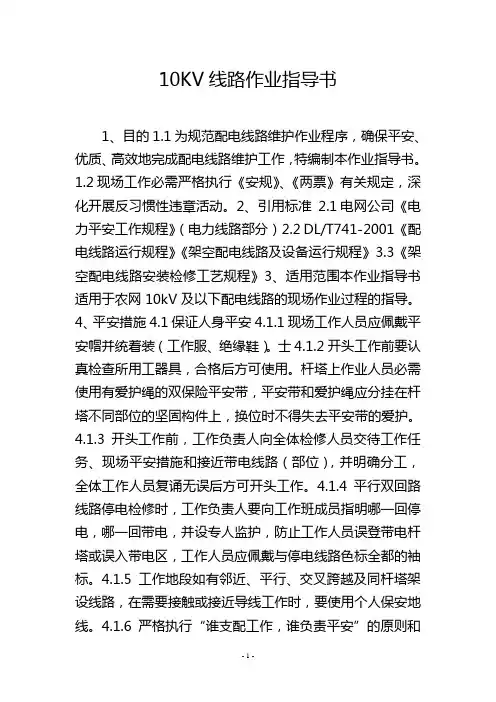

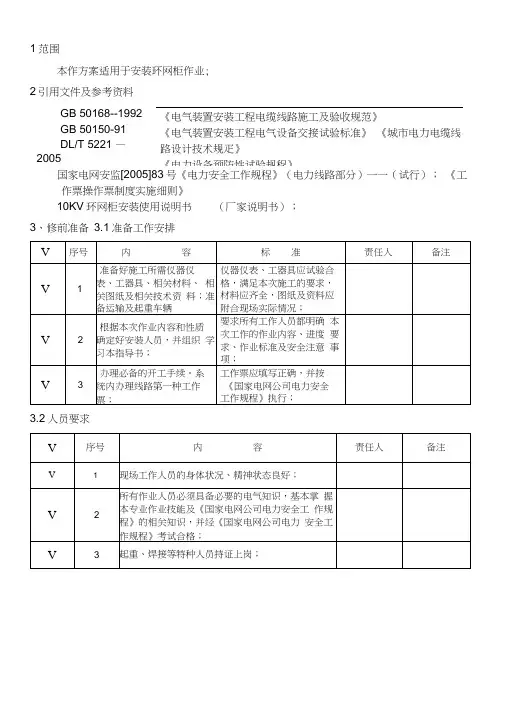

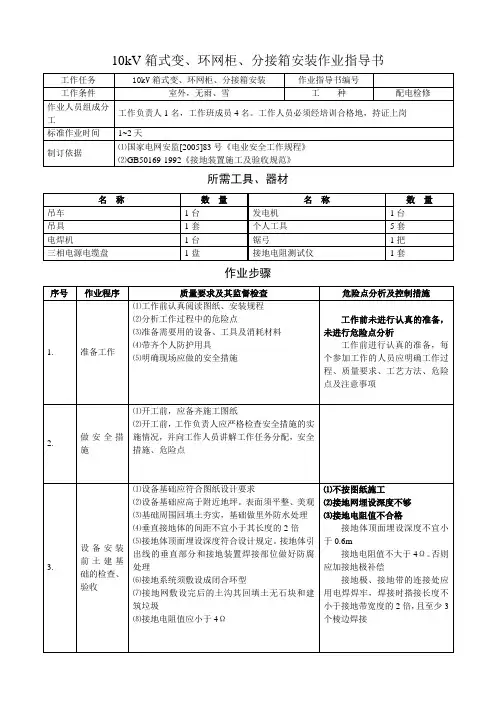

1 范围
本作方案适用于安装环网柜作业；

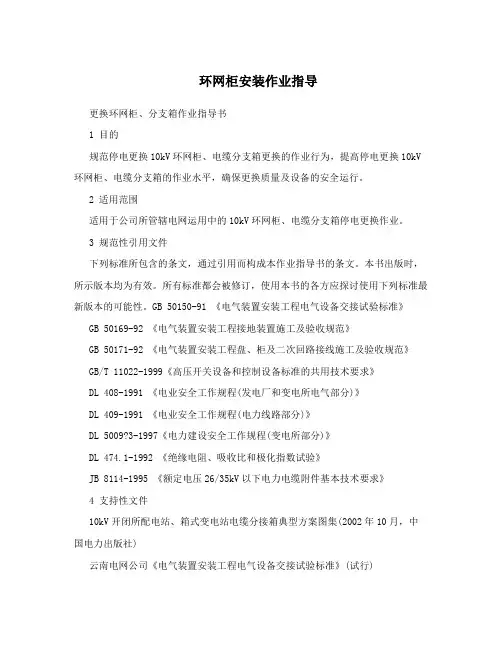

2 引用文件及参考资料
GB 50168--1992 GB 50150-91
DL/T 5221 —2005 DL/T 596-1996《电气装置安装工程电缆线路施工及验收规范》
《电气装置安装工程电气设备交接试验标准》《城市电力电缆线路设计技术规定》《电力设备预防性试验规程》
国家电网安监[2005]83 号《电力安全工作规程》（电力线路部分）——（试行）；
《工作票操作票制度实施细则》
10KV环网柜安装使用说明书（厂家说明书）；
3、修前准备
3.1 准备工作安排
3.2 人员要求
3.3 工器具
3.4 设备安装前检查
3.5 危险点分析及安全控制措施
3.6 作业分工
4 作业程序
4.1 开工
4.2 作业内容及标准
4.3 施工方案
1、环网柜安装
施工时按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度，垂直度符合规程标准。不直度水平度要小于5 毫米。
1.2 原有接地网阻值不符合要求的须新建接地网。盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。
1.3 盘柜设备运至现场后检查设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件应齐全。妥善保管好设备资料及工器具。
1.4 设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。
1.5 复测设备安装基础型钢，水平度要应符合规程要求。
1.6 按照图纸要求的安装位置和数据严格进行安装
1.7 屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与基础应固定可靠。设备外壳与基础应可靠接地。
1.8 盘柜安装工作结束后应进行全面的清扫检查，做好安装记录。
1.9 电气设备接线与检查。保护及控制回路接线，按图纸确保接线正确。芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。电缆芯线号头要表明回路号、编号、端子号字迹清晰且不宜脱色。配线整齐美观且绝缘良好。控制电缆进入盘柜要排列整齐、编号清晰固定牢靠，铠装电缆要在进盘后切断钢带、要在断口处扎紧且钢带要引出接地线可靠接地。电缆的屏蔽层要可靠接地。在控制回路接线完成以后，试验人员要对盘内外接线进行全面检查。
2. 电缆敷设及电缆头制作安装
2.1 电缆敷设
电缆到货后的外观检查，型号、电压、规格是否符合设计要求，资料是否齐全敷设电缆和计算电缆长度时，均应留有一定的余量。电缆敷设于保护管或排管内保护管和排管内径不应小于电缆外径的1.5 倍。保护管的弯曲半径不应小于所穿电缆的最小允许弯曲半径。当电缆有中间接头时，应放在电缆工作井中。一般每管只穿一根电缆。电缆进入排管的端口处应有防止电缆外护层受到磨损的措施。
电缆头制作安装
高压开关柜作业书 一、注意事项 1、严格执行电力安全作业规程 2、检修电源屏时，必须将各方面的电源断开，应特别注意与停电柜有关的变压器、电压互感器，必须从两侧断开，防止向停电检修的柜反送电，被拉开的刀闸应加绝缘挡板，并挂好禁示牌 3、临时照明采用安全电压照明 4、远距离操作时，应与现场取得联系后方可进行 二、准备工作 a、接到任务通知单 b、相关资料、图纸、材料的准备 c、拿出高压开关柜检修标准工具单，迅速按标准工具单的要求将所需工具准备好 d、根据任务单上的要求，电话咨询用户材料准备情况 e、认真做好检修过程中可能碰到的风险 f、拿出相关表格 三、工具及材料 a、工具：组合套筒板手一套、万应表、吸尘器、2500V高压摇直流耐压试验设备、交流耐压试验设备、继电保护综合测试仪、电工常用工具一套 b、材料：抹布若干、酒精两瓶、棉纱手套五副
四、人员需求 电力类工程师一名，技术工人4名 五、工期 一天 六、工作步骤 1、开关柜的检查 a、严格按操作程序将高压配电房的有可能来电的开关断开 b、将接地线挂好 c、打开柜门将专用小车推至柜门前 d、将专用小车固定好 e、确认断路器在断开位置 f、拔出断路器的二次接线接头 g、将断路器从开关柜中抽出 h、检查开关的触头，对触头用酒精进行清洗 i、检查开关的机械锁或程序锁 j、将开关柜的后盖打开 k、检查开关柜连接母排，主要检查其连接处，看连接螺丝是否松动 l、检查母排的支撑绝缘子，对其进行清洁，若用损坏的进行更换 m、打开关柜的电缆室，检查电缆接头及其支撑绝缘子，用酒精擦洗电缆头及支撑绝缘子
n、清理开关柜电缆室、母线室，经两人检查后，将开关柜的电缆室门及母排门关好 o、将手车推入开关柜 p、试验开关柜在断开位置、试验位置、分闸位置的动作情况 q、检查断路器推入、拉出时是否有阻碍，要求出入灵活r、打开继电器门 s、对所有继电器进行清扫 t、检查二次接线头的牢固情况 2、避雷器的检查 a、用干净抹布和酒精对其表面进行清洁 b、使用2500V摇表对其进行绝缘测试，并将结果记录 c、用直流泄漏工具对其进行试验，记录好电流在1mA时的电压值，重新加入电压，将电压升至75%，记录好其泄漏电流值 3、电压互感器、电流互感器的检查 a、使用抹布与酒精，对其表面进行清洁 b、使用2500V高摇表对其进行对地绝缘检查并将结果记录好 c、检查其连接头是否完好 3、试验 a、将所有试验按规定摆放好
□重大编号： □一般 6kV开关柜预防性试验标准化作业指导书 编制：管吉聪 审核： 审批：
目录 避雷器电气试验标准化作业指导书 (2) 互感器电气试验标准化作业指导书 (5) 真空断路器电气试验标准化作业指导书 (8) 母线电气试验标准化作业指导书 (13)
避雷器电气试验标准化作业指导书 一、适用范围 本作业指导书适用于青岛LNG接收站氧化锌避雷器预防性试验工作。 二、引用的标准和规程 DL/T596-1996《电力设备预防性试验规程》 《石油化工设备维护检修规程》 三、试验设备、仪器及有关专用工具 四、安全工作的一般要求 1.严格执行《国家电网公司电力安全工作规程》（变电部分）及公司相关安 全规定。 2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。 3.作业前需按照技术交底规定进行交底，见表附录2 4.作业过程及管控见表附录1：青岛LNG电动机小修标准化作业指导卡 五、试验项目 1.绝缘电阻的测量 1.1试验目的 测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。 1.2该项目适用范围 金属氧化物避雷器的试验项目、周期和要求。
1.3试验时使用的仪器 采用2500V及以上兆欧表。 1.4测量步骤 1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时 应用绝缘棒等工具进行，不得用手碰触放电导线。 图 1 测量避雷器绝缘电阻接线图 1.4.2用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。 1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。应采用屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。开路时，兆欧表转速达额定转速其指针应指“∞”。然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。 1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。 1.4.6断开兆欧表后对被试品短接放电并接地。 1.4.7测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。 1.5影响因素及注意事项 1.5.1试品温度一般应在10℃～40℃之间。 1.5.2绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公式。温度换算系数最好以实测决定。例如正常状态下，当设备自运行中停下，在自行冷却过程中，可在不同温度下测量绝缘电阻值，从而求出其温度换算系数。 1.6测量结果的判断 氧化锌避雷器35kV 以上不小于2500 MΩ，35kV 及以下不小于1000M Ω。底座绝缘电阻不小于100M Ω。
工业固体废物采样制样技术规范作业指导书 一、固体废物的来源 1.1定义：固体废物是指人类在生产、加工、流通、消费及生活过程中丢弃的固体物质和泥浆状物质，包括从废水、废气中分离出来的固体颗粒。 1.2分类：按化学性质分为：有机废物、无机废物； 按形状分为：固体、泥状物 按危害状况分：有害废物、一般废物 按来源分：矿业固体废物、工业固体废物、城市垃圾（包括下水道污泥）、农业废物、放射性固体废物 在固体废物中对环境影响最大的是工业有害固体废物和城市垃圾。 工业有害固体废物具有易燃性、腐蚀性、放射性、浸出毒性、急性毒性（包括口服毒性、吸入毒性、皮肤吸收毒性）以及其他毒性（包括生物蓄积性、刺激性、过敏性、遗传变异性、水生生物毒性和传染性）等特性。因此，对有害固体废物的监测与管理已成为人们关注的主要环境问题。 城市垃圾是指城市居民在日常生活中抛弃的固体废物，主要包括：生活垃圾、零散垃圾、医院垃圾、市场垃圾、建筑垃圾和街道扫集物等。其中医院垃圾和建筑垃圾应予单独处理，其他由环卫部门统一处理。垃圾的处理方法通常有焚烧法、卫生填埋和堆肥法。 1.3 固体废物的危害 固体废物在处理、贮存、运送、处置或管理不当时，对人体健康或环境造成现实的或潜在的危害，引起各种疾病增加，降低对疾病的抵抗力，严重导致死亡率增加；对环境影响主要是侵占土地，污染土壤、水体和大气。 二、固体废物样品采集与制备 为了使采集的样品有代表性，在采集前要调查研究生产工艺过程、废物类型、排放数量、废物堆积历史、危害程度和综合利用情况。如果采集有害废物则应根据有害特性采取相应安全措施。 2.1 固体废物样品的采集
（1）采样工具：尖头铁锹、钢尖镐、采样铲、具盖采样桶或内衬塑料的采样袋等。 （2）采样份数：根据固体废物批量大小确定。 （3）采样量： 注：※固体废物的粒度指95%以上能通过的最小筛孔尺寸； ※所采每个份样量应大致相等，其相对误差不大于20%； ※采样铲容量为保证一次在一个地点或部位能取得足够数量的份样量。 （4）采样方法：根据采样方法，随机采集份样，组成总样，并认真填写采样记录。
户外环网柜安装与检修标准化作业指导书 编号:Q-P/××××× 户外环网柜安装与检修作业指导书 批准: 年月日 审核: 年月日 编写: 年月日 作业负责人: 作业日期: 年月日时分至年月日时分 ××电业局××供电局 作业指导书审批意见 总 工 总工: 年月日程 师 主任: 年月日生 产 专工: 年月日部 主任: 年月日安 监 专工: 年月日部 车主任: 年月日 间 1、范围 本指导书针对XX供电局XXX线XX#户外环网柜编制，仅适用该环网柜。
2、引用文件 东电颁发的《配电生产技术管理制度》 国家电网公司《电业安全工作规程》(电力线路部分、热力机械部分) 东电颁发的《架空配电线路及设备运行规程》 东电颁发的《架空配电线路安装检修规程》 上级部局下发的有关文件、指令、通知。 3、作业停电时间 停电时间: 停电范围: 申 请 停 电 作 业 内 容 4、工前准备 4(1 准备工作安排 ? 序号内容标准责任人备注 1 现场勘察组织所有参加施工人员到现场掌握现场 情况，确定设备、车辆停放位置、进入现 场的时间。 2 查阅资料确定使用工器具型号 3 工器具准备准备好所需的仪器、仪表、工器具。
4 材料准备准备好所需的材料。 4(2 人员要求 ? 序号内容责任人备注 1 现场工作人员的身体状况良好，精神饱满。 2 作业辅助人员(外来)必须经负责施教的人员，对其进行安全措施、作业范围、 安全注意事项等方面教育后方可进行工作。 3 特殊工种(如:吊车司机、电焊工)必须持有效的证件上岗。 4 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安 全工作规程》的相关知识，并经安规考试合格，经医师鉴定无妨碍工作的病症。 5 作业负责人必须有相应的岗位资格证书。 4(3 工器具 ? 序号名称规格单位数量备注 1 5 手锤把 2 2 验电器支 3 2 接地线组 4 1 兆欧表2500V 10000Ω 块 5 5T 1 板车台 6 12T 1 吊车台 7 2 液压钳子只 8 2 套筒扳手套 9 10 随身工具套
操作规程编号：YTO-FS-PD131 高低压开关柜安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
高低压开关柜安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志(如红布帘)隔开。 二、在保护盘上进行钻孔等振动较大的工作时，应采取防止运行中设备掉闸的措施。必要时经值班调度员或值班负责人同意，将保护暂时停用。 三、继电保护装置做传动试验或一次通电时，应通知值班员和有关人员，并派人到现场监视，方可进行。 四、所有电流互感器和电压互感器的二次绕组应有永久性的，可靠地保护接地。 五、在运行的电流互感器二次回路上工作时，应采取下列安全措施： 1.严禁将电流回路断开； 2．为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线，禁止使用导线缠线； 3．禁止在电流互感器与短路端子之间的回路和导线上进行任何工作； 4．工作时应有专人监护，使用绝缘工具站在绝缘垫
高压开关柜安装作业指导书 二○一○年十月
作业指导书签名页 项目名称 作业内容 批准年月日审核年月日编写年月日注
目录 1.适用范围 (1) 2. 编写依据 (1) 3. 作业流程 (2) 3.1作业（工序）流程图 (2) 4. 安全风险辨析与预控 (2) 5. 作业准备 (3) 5.1 人员配备 (3) 5.2 主要工器具及仪器仪表配置 (3) 6．作业方法 (4) 6.1施工准备： (4) 6.2基础检查 (4) 6.3搬运及开箱检查 (5) 6.4盘柜就位安装 (5) 6.5开关柜内母线安装 (5) 6.6断路器及隔离开关的调整 (5) 6.7安装后注意事项 (6) 7. 质量控制措施及检验标准 (6) 7.1质量控制措施 (6) 7.2质量控制表单 (6) 7.3检验标准 (7)
1.适用范围 本作业指导书适用于变电站内10kV小车式、固定式高压开关柜的安装作业。2. 编写依据 序号标准及规范名称颁发机构 1 《电气装置安装工程高压电器施工及验收规范》 GBJ147-90 中华人民共和国建设部 2 《电力设备预防性试验规程》Q/CSG 1 0007-2004 中国南方电网公司 3 《110kV~500kV送变电工程质量检验及评定标准》 Q/CSG 10017.2-2007 中国南方电网公司 4 《变电站安健环设施标准》 Q/CSG10001-2004 中国南方电网公司 5 《南方电网工程施工工艺控制规范》 Q/CSG11105.2-2008 中国南方电网公司 6 《中国南方电网公司十项重点反事故措施》中国南方电网公司 7 《电力建设安全工作规程》（变电所部分） DL5009.3-1997 中华人民共和国电力工业部 8 《电业安全工作规程》（发电厂和变电所电气部分） DL 408-91 中华人民共和国能源部 9 施工图纸XX电力设计院 10 高压柜厂家安装说明书及技术资料各厂家
10KV高压开关柜检修作业指导书及考评标准 一、编制依据及适用范围 1 适用范围 1.1 本作业指导书及考评标准适用于10KV高压开关柜检修作业。 1.2本标准规定了10KV高压开关柜检修标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。 2 编制依据 2.1《铁路电力管理规程》《铁路电力安全管理规程》(铁运[1999]103) 2.2 行业标准《铁路电力设备安装标准》（铁机字1817号） 2.3 《西安铁路局电力设备检修管理细则》（西机函〔2005〕46 号） 考评标准：指导书使用范围不正确减5分；引用文件不正确每项减1分。 二、作业流程 三、作业前准备 3.1 现场勘察及修前鉴定 3.1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。 3.1.2 作业班组对作业高压开关柜进行修前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。
考评标准：未对检修区段进行勘察减2分，未对设备进行修前调查鉴定，确定检修重点减5分。 3.2 由各单位调度或工区（检修车间）按照相关规定时间，将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间记录。以备查询。 考评标准：未通知用户减5分，记录未填写减3分。 3.3 工作票（倒闸票）签发 3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（5人以上）。 3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。 考评标准：工作票签发人指派的工作人员未满足要求减5分，工作票（倒闸）票签发完后未提前交工作执行（领导）人减2分，审核后双方未签字确认减2分，签发工作票内容有误不合理减3分。 3.4 召开预想会 3.4.1 由工作执行（领导）人组织作业组全体人员召开工前预想会，进行技术交底和安全交底，并分配工作任务。 3.4.2 危险点及控制措施
10KV高压环网柜作业指导书
西南管道 重庆输油气分公司10KV高压环 网柜 作业指导书 中油通信公司 2012年12月
10kV SF6高压环网柜作业指导书 1、作业范围 中贵天然气管道重庆段，武胜分输站、铜梁分输站配备了10KVSF6高压环网柜，本指导书遵守《DL/T639—1997六氟化硫电气设备运行、试验及检修人员安全防护细则》。 2、主要技术参数 2.1武胜分输站负荷开关柜的主要技术参数 序号名称 单 位 参数 1 额定电压kV 12 2 额定电流 A 630 3 额定频率Hz 50 4 额定短时工频耐受电源kV 42 5 额定雷电冲击耐受电压kV 75 6 额定闭环开断电流 A 630 7 额定短时耐受电流kA 20 8 额定短路持续时间s 3 9 SF6气体额定压力（20℃表压）MPa 0.14 2.2武胜分输站高压隔离柜的主要参数 序 号 名称单位参数 1 额定电压kV 12 2 额定频率Hz 50 3 额定电流 A 100 4 额定短时工频耐受电源kV 42 5 额定雷电冲击耐受电压kV 75 6 额定转移电流 A 1750 7 额定短时耐受电流kA 20 8 额定短路持续时间s 3 9 机械寿命次5000 2.3铜梁分输站负荷开关柜的主要技术参数
序号名称 单 位 参数 1 额定电压kV 12 2 额定电流 A 630 3 额定频率Hz 50 4 额定短时工频耐受电源kV 42 5 额定雷电冲击耐受电压kV 75 6 额定闭环开断电流 A 630 7 额定短时耐受电流kA 25 8 额定短路持续时间s 2 9 SF6气体额定压力（20℃表压）MPa 0.14 2.4铜梁分输站高压隔离柜的主要参数 序 号 名称单位参数 1 额定电压kV 12 2 额定频率Hz 50 3 额定电流 A 100 4 额定短时工频耐受电源kV 42 5 额定雷电冲击耐受电压kV 75 6 额定转移电流 A 1750 7 额定短时耐受电流kA 25 8 额定短路持续时间s 2 9 机械寿命次5000 3、开关柜结构 3.1负荷开关柜 负荷开头柜主要用作环网接线和放射线接线中的进线柜。该柜一般配备一个SF6绝缘的三工位负荷开关及其操动机构。三工位负荷开关仅可置于合闸、分闸、接地运行位置中的一个，可防止误操作。当负荷开关处于接地状态时才可能进入电缆室。负荷开关的位置指示器符合IEC60129A2（1996）的要求。运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示。
开关柜安装作业指导书 一、工艺流程 设备开箱检查→设备搬运吊装→柜（盘）稳装→柜（盘）母线安装→柜（盘）二次回路接线→柜（盘）试验调整→母线试验→具备送电条件 二、设备开箱检查 1、按照设备清单、施工图纸及设备技术资料，核对开关柜本 体及内部配件、备件规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。 2、柜（盘）本体外观检查应无损伤及变形，油漆完整无损； 各配件布置整齐，符合设计要求。 3、柜（盘）内部检查：电气装置及元器件、保护装置、仪表、绝缘瓷件齐全符合确认的图纸及技术协议要求，无损伤、裂纹等缺陷。 三、设备搬运 1、设备运输：由根据设备重量、距离长短可采用汽车、汽车吊配合运输，叉车、人力推车运输或滚杠运输。 2、设备运输、吊装时注意事项： 设备吊点：柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂 在四角主要承力结构处，不得将吊索吊在设备部件上。吊索绳长应 一致，以防柜体变形或损坏部件。汽车运输时，必须用麻绳将设备 与车身固定牢，开车要平稳。 四、柜（盘）安装 1、基础型钢安装：
按图纸要求预制加工基础型钢架并刷好防锈漆（安装前由土建施工完成）；按图纸施工位置，将预制好的基础型钢架放在预留铁件上，用水平仪或水平尺找平，然后将基础型钢架、预埋铁件等用电焊焊牢，最终基础型钢顶部宜高出抹平地面10mm-20mm。基础型钢与地线连接。焊点要凃防锈漆。 2、柜（盘）稳装： 柜（盘）安装：按施工图纸布置，按柜体布置图将柜放在基础型钢上。 柜（盘）就位：找正、找平后，柜体与柜体，柜体与侧挡板均用螺丝连接固定。 柜（盘）接地：每台柜（盘）单独与基础型钢连接。 3、母线安装 母线材质、尺寸及截面积应符合设计要求。所有柜内母线应进行绝缘化处理。母线接头处应处理良好，防止产生应力；各相间距离应符合要求：35KV≧340mm,20KV≧225mm,10KV≧125mm,0.4KV≧20mm。 五、送电前准备工作 1、一般应由建设单位备齐试验合格的验电器、绝缘鞋、绝缘手套、临时接地编织铜线、绝缘胶垫、粉末灭火器等。 2、彻底清扫全部设备及变配电室、控制室内的灰尘。用吸尘器清扫电器、仪表元件，另外室内除送电需用的设备用具外，其他物品不得堆放。 3、检查母线上、设备上有无遗留下的工具。金属材料及其他物件。 4、试运行的组织工作、明确试运行指挥者，操作者和监护者
v1.0 可编辑可修改 1 岗位描述 版 本 修 订 历 史 记 录 序 修订部分 号 修订日期 修订人 审 核 批 准 版本 条款号 修订内容 1 1 新版下发 A0 2 1 全版更新 A1 . 2 风险辨识 2.1 主要危险源 出建议。 1.3 上岗要求：高中以上学历 电气维修人员必须经专门的安全作业培训，取得相应特殊作业证（特种作业操作证（高 压电工））。 电气作业人员应无妨碍正常工作的生理缺陷及疾病。 应具备与其作业活动相适应的用电安全、触电救援等专业技术知道及实践经验。能严格遵守公司各项管理规则制度，有高尚的职业道德和严格的工作纪律。 1.2.2 操作工：严格按照 10KV 环网柜安全操作规程维修操作，对操作规程不合理项提 修改。 1.2.1 10KV 环网柜安全操作规程维修操作，对操作规程不合理项进行 1.2 职责： 班长：严格按照 1.1 工作内容： 规范 10KV 环网柜作业的操作， 严格执行相关管理的规定， 明确相关部门的职责和运转方式，以确保 10KV 环网柜作业正常运行。
11
安全防护措施不到位，造成人员触电伤害 倒闸时操作不当，导致机械伤害 误操作导致机械伤害 / 触电伤害 操作机构、防护装置故障，造成设备损害 电气短路引发的火灾及爆炸 2.2 防范措施。 环网柜运行操作前必须检查开关是否已断电，接地是否已合上。 开关未停电、接地未合上，严禁环网柜的运行操作。 在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。 在停运变压器前，应先断开变压器的输出总负荷开关。 对存在故障的刀闸，严禁操作。 做好安全防护。 3劳动防护用品佩戴 维修时穿绝缘鞋，安全帽，铺设绝缘垫，使用绝缘工具。 4安全操作作业要求 操作前准备 检查安全锁具、安全警示牌是否齐全。 检查操作环网柜工具是否齐全，绝缘毯是否到位。 确认开关是否停电，接地是否合上。 填好操作票，工作票等。 做好安全防护。 作业时的要求： 高压环网开关柜操作应至少两人到场，其中一人负责操作，另外一人现场监护。 操作者应戴绝缘手套，穿绝缘鞋，操作时站在绝缘垫上。 在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。 打开接地刀锁，取下“禁止合闸”警示牌。 22
35kV开关柜现场验收作业指导书 验收单位： 建设单位： 施工单位： 设备厂家： 平陆云盖寺风电场 1
一、总则 为加强风电场35kV开关柜验收管理工作，提高35kV开关柜基建、技改工程质量，规范验收工作，保证新设备投运后的安全稳定运行，特制定本验收指导书。本指导书规定了35kV开关柜验收的项目及要求，明确了验收工作中与相关专业配合的工作，规范了验收缺陷管理工作，使整个验收工作有据可依。 二、验收依据 1. 电气工程高压电气及验收规范GBJ147-90 GB50150-91等 2. GB 3906-2006 3.6 kV～40.5 kV交流金属封闭开关设备和控制设备 3. DL/T 404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备 4．输变电设备交接试验规程 5．电气装置安装工程电气设备交接试验标准（GB50150-2006） 6．设备安装使用说明书 7．《国家电网公司电力安全工作规程》2009版（变电站） 8. 其它现行的有关规定 2
三、验收前准备及验收要求 序号内容标准完成情况 1 该项工作成立验收小组，验收、施工、监理单位技术负责人应参加 2 验收前应对设备安装情况进行全面掌握1、开关柜本体、附件及其控制回路已施工及安装完毕 2、开关柜调试及交接试验工作已全部完成 3、施工单位应完成开关柜自检，并提供自检报告、安装调试报告、临时竣工图纸 3 验收前应收集并熟悉图纸资料。验收人员应清楚作业内容、范围、各技术要求，收集熟悉有关资料(设备技术条件、安装使用说明书、安装调整记录、试验报告、图纸、设备出厂资料、备品、备件清单，专用工器具清单)，确立验收项目、质量标准。图纸资料齐全并熟悉 4 验收前，检查并落实所需材料、仪表、工器具、劳动防护用品 等是否齐全合格（各种试验仪器、仪表应经过定期校验合格） 材料、工器具、仪表、劳动防护用品等齐全完备 四、危险点分析及控制 序号危险点控制措施完成情况负责人 1 高空坠物及落物伤人 1.进入现场人员需正确佩带安全帽，高处有人工作时，下面严禁站人。 2.、高处作业应系好安全带，穿软底绝缘鞋。 2 防止触电伤害1.施工电源拆、接，应由两人进行; 2.使用电动仪器、仪表，工机具外壳必须良好接地； 3.防止误入相邻运行间隔，防止误动、误碰运行设备造成人身触电。 4. 搬运长物件时，应放倒由两人搬运，并与带电保持足够的安全距离。 3

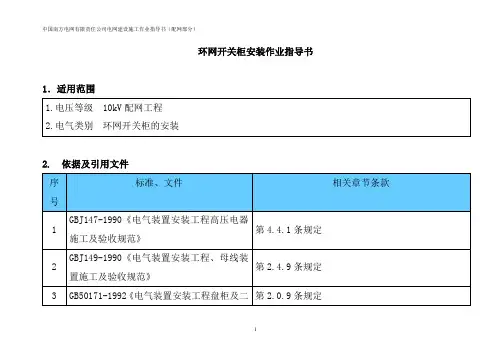

第8部分：配网工程 环网开关柜安装作业指导书 编码：KGGAZ-02
