盲沟施工方案
1施工准备
⑴施工图纸及文件已审核，提出的问题已得到相关部门的回复，并对班组进行了详细的技术交底。
⑵所需的材料如砂、片石块、水泥已进场并检验合格，砂浆配合比已确定。
⑶所需的机械设备、人员已准备就绪。
⑷现场的安全质量保证体系已建立，分项工程责任牌已制作，并明确了各工点、工序负责人。
⑸根据图纸要求，盲沟的现场施工放样完成，并经复核与现场地形符合，与桥涵、结构物与线外排水系统或自然水系能平顺衔接，能够形成完整的排水系统。
⑹分项工程开工报告已得到批复，施工进度计划及分项工程的施工方案得到批准。
.2.施工工序
→→→→
图207-6-1：盲沟施工流程图
3施工技术及工艺
⑴挖淤
在软基的中部，挖掘机先挖出一条施工便道，淤泥挖出后回填宕碴修筑便道，满足施工车辆的正常运转，待施工便道修筑完成后，由中部向两端展开工作面进行清淤，清淤厚度控制在一定范围内，清淤过程中在基低洼处挖排水沟用以排出软基范围内的积水，对排水沟要求应满足能排出软基内的积水。
⑵施作排水盲沟
清淤工作完成过后，每隔30米挖横向排水盲沟，且根据实际情况采用放坡开挖，在施作排水盲沟时留有工作面。排水盲沟施作时，为减少淤泥对盲沟积淤，先在排水盲沟基坑中铺设土工布，然后在基坑底部摆放粒径较大的片石50cm厚，大的片石摆放完毕后叶其顶部摆粒径小的片石30cm，顶部铺垫20cm碎石，最后压路机对其进行碾压，碾压结束后上敷土工布。
排水盲沟横向每隔30m设一道，在软基右侧施作一条纵向排水盲沟，用以排出横向排水
盲沟的汇水，使施工期间能有效的排出地表及地下水，路基填筑时减少水对施工的影响。横
向排水盲沟由中间向两端的顺序进行，施作一条横向排水盲沟后开始向其两边进行抛石挤淤，把淤泥向两端挤出，抛石30米后再施作第二条横向排水盲沟。
4施工质量
⑴反滤层应层次分明，出水口应排水畅通。
⑵实测项目参见下表
盲沟质量控制指标、检验频率和方法表207-6-1
5质量保证措施及保证体系
⑴质量目标：分项工程交验合格率100%，优良率95%。
⑵保证措施
项目部总工程师总负责，工程技术人员负责具体施工方案的落实，工班长抓日常施工质量，现场配备专职质检员一名，负责质量把关。
对于排水盲沟、抛石挤淤等地基处理的片石必须符合规模设计要求。
加强测量、试验、检验等基础性技术工作。制定详细的、切实可行的技术管理工作制度，
做到工作有标准，检查按标准。配备先进的测量、试验、检测仪器，用科学的手段保障工程
质量。
6安全文明施工措施
⑴建立健全安全保证体系，成立以工区主任为组长的安全领导小组，设专职安全长，工
班设兼职安全员。
⑵建立健全安全规定和台帐，并由工区安全员做好安全记录，并定期上报安全情况。
⑶工区安全长必须佩戴安全袖标。
⑷进入施工现场必须戴安全帽，进入现场的机械、车辆车况良好。
⑸禁止酒后上岗。
⑹在施工现场严禁违章指挥、作业，安全人员有权制止，必要时发出《劳动安全监察通知书》或《劳动安全监察指令书》，同时报告上级安全监察部门，并追究当事人的责任，进行严肃处理。
附带图：
边沟施工技术方案与措施 一、施工工序： 施工准备T放样（报验挖沟、基底清理及整平（报验边沟侧墙砌筑 T沟底底板砌筑T墙面勾缝T洒水养生T清理场地 二、施工方案： 1 、施工准备、测量放样（报验（）施工前做好材料的储存和堆放以及试验检测工作，不合格材料不准进入施工现场，片石和砂堆放整齐，并有材料标识。根据边沟施工图纸用全站仪定出边沟中线，根据边沟型号放出边沟开挖位置（用灰线标出边沟开挖轮廓线）、测量出开挖高 度。报请监理工程师检查放样结果。 2 基坑开挖：根据开挖轮廓线和开挖深度采用人工开挖或机械方式开挖沟槽，开挖时控制好开挖深度，不要超挖或欠挖。矩形边沟沟底宽度不小于1.2m, L型边沟沟底宽度不小于0.8m。 3 、报验 当挖至标高时, 应进行清理并整平, 用灰线标出边沟砌筑轮廓线。 挖至标高 的边沟不得长期扰动或浸泡。 施工前应先进行自检, 确保结构尺寸达到设计要求，合格后及时报请监理工程师检查断面尺寸及高程。
4 、边沟的材料要求 ①用做砌筑的片石单块厚度不小于 15cm ，其强度不小于 30 Mpa 。 （卵形和 薄片者不得使用）。所用片石尺寸应规整，不得有风化剥落现象。 ②砌筑所用的水泥、砂等材料应符合相应材料的质量标准。砂浆必须具有良好的和易性，其稠度以标准圆锥体沉入度表示，宜为 50 70mm ，气温较高时可 适当增大。 采用砂浆搅拌机拌和， 拌和时间宜为 3 5min 。 砂必须采用级配良好、
质地坚硬、颗粒洁净的中（粗）砂，砂的粒径不大于5mm ，使用前用 5mm 孔径 筛过筛。砂的含泥量不得大于 5% ③砂浆按配合比采用质量比进行配制，砂浆应随拌随用，保持适宜的稠度, 一般宜在 3 4h 内使用完毕；气温超过 30 C时，宜在 3h 内使用完毕。在运 输过程或在贮存器中发生离析， 泌水的砂浆， 砌筑前应重新拌和； 已凝结的砂浆， 不得使用。 ④材料使用前须经筛选和清洗。

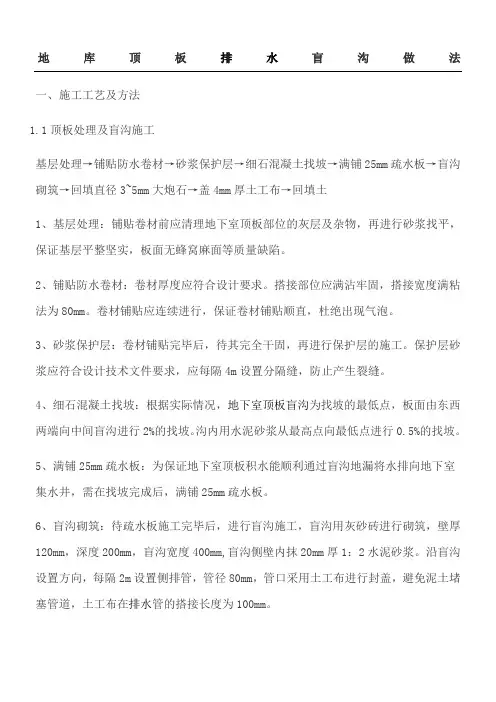

地库顶板排水盲沟做法 一、施工工艺及方法 1.1顶板处理及盲沟施工 基层处理→铺贴防水卷材→砂浆保护层→细石混凝土找坡→满铺25mm疏水板→盲沟砌筑→回填直径3~5mm大炮石→盖4mm厚土工布→回填土 1、基层处理：铺贴卷材前应清理地下室顶板部位的灰层及杂物，再进行砂浆找平，保证基层平整坚实，板面无蜂窝麻面等质量缺陷。 2、铺贴防水卷材：卷材厚度应符合设计要求。搭接部位应满沾牢固，搭接宽度满粘法为80mm。卷材铺贴应连续进行，保证卷材铺贴顺直，杜绝出现气泡。 3、砂浆保护层：卷材铺贴完毕后，待其完全干固，再进行保护层的施工。保护层砂浆应符合设计技术文件要求，应每隔4m设置分隔缝，防止产生裂缝。 4、细石混凝土找坡：根据实际情况，地下室顶板盲沟为找坡的最低点，板面由东西两端向中间盲沟进行2%的找坡。沟内用水泥砂浆从最高点向最低点进行0.5%的找坡。 5、满铺25mm疏水板：为保证地下室顶板积水能顺利通过盲沟地漏将水排向地下室集水井，需在找坡完成后，满铺25mm疏水板。 6、盲沟砌筑：待疏水板施工完毕后，进行盲沟施工，盲沟用灰砂砖进行砌筑，壁厚120mm，深度200mm，盲沟宽度400mm,盲沟侧壁内抹20mm厚1：2水泥砂浆。沿盲沟设置方向，每隔2m设置侧排管，管径80mm，管口采用土工布进行封盖，避免泥土堵塞管道，土工布在排水管的搭接长度为100mm。
7、回填直径3~5mm大炮石：盲沟及滤水池施工完毕后，用大炮石进行回填，应保证大炮石级配较好，回填密实。 8、盖4mm厚土工布：为防止泥土进入池内，保证进入到集水井内的水含泥量小，在盲沟上表面采用4mm的土工布进行封盖，土工布应进行有效固定，在侧壁的搭接长度不小于200mm。 9、回填土：盲沟设置完毕，进行回填土及园林施工，盲沟范围附近建议采用人工回填，避免造成破坏。 1.2集水井施工 土方开挖→浇筑100厚C15垫层→砌筑侧壁砖胎膜→绑扎钢筋→支内层模板→浇筑混凝土→20厚1：2.5水泥砂浆找平抹光→聚氨酯防水层2厚→20厚1：2.5水泥砂浆保护层找平压光 1、集水井土方开挖采用机械开挖至设计标高以上300mm，然后人工清土至设计标高。基坑放坡按照1：2坡度进行。 2、待基底清理干净并平整以后，浇筑100厚C15混凝土垫层。 3、放线，砌筑集水井侧壁砖胎膜，砖胎膜厚度120mm。 4、侧壁及集水井底板钢筋均采用双层双向钢筋，直径14mm。 5、支模浇筑混凝土，集水井底板及侧壁均按200厚进行施工，在浇筑混凝土时要注意振捣频率及移动间距，保证施工质量。 6、找平压光做防水：采用20厚1：2.5水泥砂浆进行找平压光，待基层干燥后进行2mm厚聚氨酯防水层施工。 7、具体做法，详见集水井大样、盖板大样

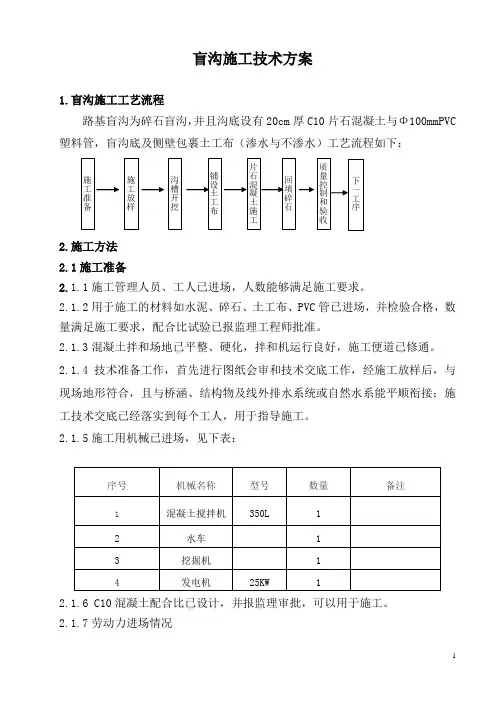

盲沟施工技术方案 1.盲沟施工工艺流程 路基盲沟为碎石盲沟，并且沟底设有20cm 厚C10片石混凝土与Φ100mmPVC 塑料管，盲沟底及侧壁包裹土工布（渗水与不渗水）工艺流程如下： 2. 2.1施工准备 2.1.1施工管理人员、工人已进场，人数能够满足施工要求。 2.1.2用于施工的材料如水泥、碎石、土工布、PVC 管已进场，并检验合格，数量满足施工要求，配合比试验已报监理工程师批准。 2.1.3混凝土拌和场地已平整、硬化，拌和机运行良好，施工便道已修通。 2.1.4技术准备工作，首先进行图纸会审和技术交底工作，经施工放样后，与现场地形符合，且与桥涵、结构物及线外排水系统或自然水系能平顺衔接；施工技术交底已经落实到每个工人，用于指导施工。 2.1.5施工用机械已进场，见下表： 2.1.6C10混凝土配合比已设计，并报监理审批，可以用于施工。2.1.7劳动力进场情况 沟槽量控
