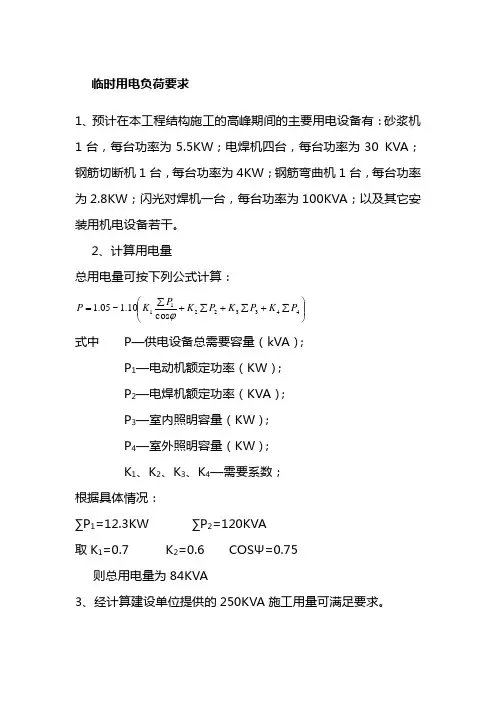

临时用电负荷计算
施工现场临时用电电源在现场内，由建设单位提供施工现场临时用电变压器１台，现场施工机械设备及照明总用量为P z =252.6KW。
1、总配电箱：P jz＝Ｋx×P z (k x需要系数取0.8)
P jz＝0.8×397.6＝318.08(KW)
Q jz＝P jz×tgФ(tgФ取1.13)
Q jz＝318.08×1.13＝359.43(KvA)
S jz2＝P jz2+ Q jz2
S jz＝479.96（KV A）
I jzs＝S j z/1.732×0.38
I jz＝479.96/1.732×0.38＝729.25（A）
S= P jz L/VC=318×20/380×77=217.4mm2
2、塔吊：P jz＝Ｋx×P z (k x需要系数取0.8)
P jz＝0.8×30＝24(KW)
Q jz＝P jz×tgФ(tgФ取1.13)
Q jz＝24×1.13＝27.12(KvA)
S jz2＝P jz2+ Q jz2
S jz＝36.12（KV A）
I jzs＝S j z/1.732×0.38=54.89（A）
I jz＝27.12/1.732×0.38＝41.2（A）
S= P jz L/VC=24×40/380×77=32.8mm2
3、分配电箱：P jz＝Ｋx×P z (k x需要系数取0.8)
P jz＝0.8×42.2＝33.76(KW)
Q jz＝P jz×tgФ(tgФ取1.13)
Q jz＝33.76×1.13＝38.15(KvA)
S jz2＝P jz2+ Q jz2
S jz＝50.94（KV A）
I jzs＝S j z/1.732×0.38
I jz＝50.94/1.732×0.38＝77.4（A）
S= P jz L/VC=33.73×20/380×77=242
4、开关箱：（末端，以卷扬机为例）
P jz＝Ｋx×P z (k x需要系数取0.8)
P jz＝0.8×5.5＝4.4(KW)
Q jz＝P jz×tgФ(tgФ取1.13)
Q jz＝4.4×1.13＝4.97(KvA)
S jz2＝P jz2+ Q jz2
S jz＝6.64（KV A）
I jzs＝S j z/1.732×0.38
I jz＝6.64/1.732×0.38＝10（A）
S= P jz L/VC=4.4×25/380×5%×77=7.5mm2确定导线截面和电器类型、规格
通过计算选择电器规格及导线截面如下。
总配电箱为：断路总开关，700A；进线截面，大于217 mm2至塔吊为：断路总开关，40A；进线截面，大于32 mm2
至搅拌机为：断路总开关，10A；进线截面，大于7.5 mm2 至弯曲机为：断路总开关，5A；进线截面，大于5 mm2 至切断机为：断路总开关，5A；进线截面，大于5 mm2 至振捣器为：断路总开关，5A；进线截面，大于5 mm2至暂设及现场照明为：断路总开关，10 A；进线截面，大于5mm2
