燃气公司管道标识管理规定 1.总则 1.1为了规范燃气管道设施标识的设置，保护燃气管道及设施，根据 国家及行业标准，结和燃气公司的具体情况制定本规定。 1.2本规定适用于燃气公司在新建设、改建、扩建燃气管道及设施时 相关标识的应用、安装、验收和日常维护。 1.3本规范提及的表示材料应符合国家和本市现行的有关标准的规 ^定O 1.4燃气管道设施相关标识的应用、安装、验收和日常维护除应符 合本规定外，尚应符合国家现行的有关标准的规定。 2.管道路上标识 2.1标志桩：标志桩宜采用塑料或其他非金属符合材料。 2.1.2标志桩设置的位置和间距应符合下列规定： 2.121标志桩应安装在管道的正上方，当标志桩用作转角桩时，应安装在转角段中点的正上方。当管道正上方没有安装条件时，可设置在相对距离较近的路边绿化带内，并在标志桩上标明管桩示意图。 2.1.2.2全封闭禁入道路不得设置标志桩。 2.1.2.3 标志桩的安装间距宜为100m设置位置为管道转弯处、三通、四通处、管道末端等。地面平坦、视碍少、管道路由顺直的情况,标志桩的安装间距可大于100m特殊地段,事故多发地段可以缩短安装间距。 2.1.2.4标志桩的正面应包含警示用语并面向道路。 2.1.3标志桩的形状应符合下列规定： 2.131高压和超高压管道标志桩应为立方体，由桩和桩帽组成。 2.132其他压力级制管道标志桩应为三角形柱体。
2.1.4标志桩的尺寸可按以下规定选取。 2.141 立方体标志桩的尺寸为150m M 150m M 1000mm 2.1.4.2等边三角形柱体标志桩的尺寸为b x h:150mm< 1000mm 2.1.5标志桩的内容必须包含管道权属单位名称、警示用语、联系电话。 2.1.6标志桩的内容可包括标志桩编号、压力管道使用登记编号、管道区域名称、企业标识等。标志桩图形符号见表1。 2.1.7标志桩的颜色应符合下列规定： 2.1.7.1标志桩的基色应为白色。标志桩上的文字和数字应为红色。 2.1.7.2标志桩的顶部应为橙黄色（Y100M70,高度为50mm 2.1.7.3橙黄色的下端应有20mn高度的反光带。 2.1.7.4当标志桩用作转角桩时，应在标志桩顶部用箭头示意。箭头的颜色应为绿色。 2.1.8标志桩的安装应符合下列规定： 2.1.8.1标志桩基础应浇筑混凝土固定，确保安装稳固。 2.1.8.2标志桩应垂直安装。
Issue Dept Effective Date 替代Supersedes 新文件 分发号 Coppy No 分发部门 Delivered Dept 工程部，安环部，质量部、生产部及下属各车间、仓储部 批准发行Approval for release 编制 Prepared by 审核 Reviewed by 批准 Approved by 变更历史Change History 版 本 变更日期变更内容/理由 01 2019.06.10 新修订
Issue Dept Effective Date 1. 目的Purpose ： 便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断。对管道进行可视化，可以预知管道内流体的名称，预知管道危险性，防止误操作、误碰设备，预防事故的发生，提高管道操作、维护的效率。 2.适用范围Scope ： 适用于抚州星辰药业有限公司所有管道设施。 3.管道标识标准Stabdard ： 3.1国内标准：GB7231-2003《工业管道的基本识别色、识别符号和安全标识》。 3.2管道基本识别色和相应的颜色标准： 据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样。 3.2.1八种基本识别色和色样及颜色标准编号： 标识图示 胶带 色带 中 国GB 标 准 中 国GB 标 准 水 AB-GN-4612 ABR-WT-915 AB-GN-4693 ABR-WT-4629 水蒸气 AB-RD-4608 ABR-WT-915 AB-RD-4666 ABR-WT-4629 空气 AB-GY-4686 ABR-WT-915 AB-GY-4669 ABR-WT-4629 气体 AB-YL-4607 ABR-BK-913 AB-YL-4657 ABR-BK-4635 酸或碱 AB-PL-4610 ABR-WT-915 AB-PL-4672 ABR-WT-4629 可燃液体 AB-BR-4611 ABR-WT-915 AB-BR-4678 ABR-WT-4629 其他液体 AB-BK-4689 ABR-YL-4779
管道设施巡护管理规定 目的：通过对管道设施的巡护管理，保障管道设施的安全运行，最大限度地保护管道设施免受损坏，依据《石油天然气管道保护法》等法规，特制定本规定。范围：本规定适用于公司所有管道设施的巡护 一、相关解释 （一）本规定所称管道设施，包括： 1、输送天然气的高、中压管道、庭院管道 2、阴极保护测试桩 3、阀室（井） 4、管道标志、标识 （二）影响或危及管道设施安全的行为 1、移动、拆除、损坏管道设施及为保护管道设施安全而设置的标志或标识； 2、在管道中心线两侧5米范围内，取土、挖塘、修渠、修建养殖水场、排放腐蚀性物质、堆放大宗物资，盖房、建温室、垒家畜棚圈、修筑其他建筑物构筑物或者种植深根植物； 3、在管道中心线两侧或者管道设施外各50米范围内，爆破和修筑大型建筑物、构筑物工程； 4、在埋地管道设施上方巡查便道上行驶机动车辆或者在地面管道设施架空管道设施上行走； 5、危害管道设施安全的其他行为。 二、一般规定
（一）各燃气公司建立管道设施台账，并及时更新。安技部应建立管道设施总台账，并定期更新。 （二）各分、子公司负责实施本区域内管道设施的巡护，总公司燃气调度室负责各分、子公司管辖区域外管道设施的巡护，安全质量技术部负责对上述单位的巡护工作实施监督； （三）各巡护单位根据本单位的实际需要，建立巡护组，配置专兼职巡护人员（高压兼职、中压配专职）； （四）各巡护单位应加强对管道设施巡护的组织领导，保证管道设施安全，及时检查、维修维护和保养，制止和处理所辖范围内内影响或危及管道设施安全的行为，安全质量技术部提供管道设施保护技术服务支持； （五）巡护过程中发现问题均应记录，并上报运行主管、安全员。分公司能处理的不交总公司； （六）各单位要严格遵守本规定，按照本规定要求落实并执行。 三、各巡护单位履行的义务： （一）管道建成后，设置永久性标志，并对易遭受破坏的管道部位采取防护措施，按照《管道地面标识管理规定》设置标志或标识； （二）严格执行公司的安全管理制度； （三）对管道设施进行巡查、维修维护和保养； （四）做好管道设施的安全保卫工作。 四、相关要求 （一）管道设施的巡护 各单位巡线员每天对管道设施巡护一遍，运行主管、安全员每周抽查一遍，
引流管道标识有关规定 在临床上，危重患者常带有多种管道，在进行管道护理时常常需要反复牵拉以正确辨别各种管道，而管道护理是基础护理的一项重要内容，其护理结果直接影响到整体护理质量，直接影响到患者的康复，而且一旦操作错误，可能会给患者带来致命的损害。因此，做好管道护理显得尤为重要，为此，我们对临床危重患者的置管情况进行了调查，发现最多置管者达8种之多，根据患者的置管情况设计了6种最常用的管道标识和一种空白管道标识，并在临床进行了应用，现将使用情况报告如下： 1 管道标识的设计 1.1 标识纸的选择:管道标识纸选用喜客牌不干胶车身贴，此纸具有一定的韧性，不容易被撕坏，具有防水功能，使用方便，揭下即可使用。我们将用圆珠笔填写后的标识纸用自来水冲洗，纸质没有被浸湿，且字迹牢固清晰。故不用担心在使用的过程中偶尔触及液体而导致字迹模糊的问题。 1.2 标识格式及种类 1.2.1规格：8cm×1.5cm长方形。种类：常规类标识和空白标识。 1.2.2项目:共4个项目。常规类:日期,供护理人员填写。名称,打印上去的为具体的管道名称。签名,置管道标识者签名。备注,特殊情况在备注栏标出。空白类:四个项目:日期、管道名称、签名、备注，供特殊类型管道使用，具体内容全部由护理人员填写。 1.3 标识颜色:常规类：胸腔引流管：棕黄色;腹腔引流管：紫色;胃管：绿色;T型引流管：褐色;深静脉置管：大红色;导尿管：淡黄色;以上6种标识主体分别为各自规定的颜色，文字或需填写文字的地方为白色，这样字迹清晰容易辨认，一目了然。空白标识主体为白色，项目文字为黑色，需填写部分用下划线，作特殊管道标识。 2 使用方法 2.1 管道标识管理制度化：制定管道标识管理制度，首先在护士长例会上进行生动形象的学习和操作示范，然后由护士长组织科室护理人员学习，使全体护理人员都能熟练掌握制度的内容，领会管道标识在管道护理中的重要作用及保证患者安全的重要意义。护理部定期检查落实和执行情况，并收集实施过程中的意见，以不断完善和改进。 2.2 标识填写：常用标识的填写：当患者置入相关的管道后，责任护士在管道标识上填写日期并签名以加强责任心，防止标识错误，特殊情况在备注栏内说明;空白标识填写：特殊管道如泌尿外科患者耻骨后引流管等管道置好后，责任护士分别将日期、管道名称、签名填写到标识上去，特殊情况在备注栏内说明。 2.3 标识位置：标识统一安放在相关管道的未端，将标识揭下后，对齐包裹于导管未端将两层贴紧固定。
1、目的 为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范。 2、适用范围 本规范规定了工业管道的基本识别色、识别符号与安全标识。 本规范适用于工业生产中非地下埋没的气体与液体的输送管道。 3、定义 本标准采用下列定义 3、1识别色:用以识别工业管道内物质种类的颜色。 3、2识别符号:用以识别工业管道内的物质名称与状态的记号。 3、3危险标识:表示工业管道内的物质为危险化学品。 3、4消防标识:表示工业管道内的物质专用于灭火。 4、基本识别色 4、1根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色与相应的颜色标准编号见下表。 4、2基本识别色标识方法 工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。 a)管道全长上标识; b)在管道上以宽为150mm的色环标识; c)在管道上以长方形的识别色标牌标识; d)在管道上以带箭头的长方形识别色标牌标识; e)在管道上以系挂的识别色标牌标识。 4、3 当采用4、2中b)、c)、d)、e)方法时,两个标识之间的最小距离应为10m。 4、4 4、2中c)、d)、e)的标牌最小尺寸应以能清楚观察识别色来确定。
4、5当管道采用4、2中b),c),d),e)基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等的管道上与其她需要标识的部位。 5、识别符号 工业管道的识别符号由物质名称、流向与主要工艺参数等组成,其标识应符合下列要求: 5、1 物质名称的标识 a)物质全称。例如:氮气、硫酸、甲醇。 b)化学分子式。例如:N 2、H 2 SO 4 、CH 3 OH。 5、2 物质流向的标识 5、2、1工业管道内物质的流向用箭头表示,如果管道内物质的流向就是双向的,则以双向箭头表示。 5、2、2当基本识别色的标识方法采用4、2中d)与e)时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向就是双向的,则标牌指向应做成双向的。 5、3 物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用。 5、4 5、1与5、3中的字母、数字的最小字体,以及5、2中箭头的最小外形尺寸,应以能清楚观察识别符号来确定。 6、安全标识 6、1危险标识 a)适用范围:管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识。 b)表示方法:在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带,安全色范围应符合GB2893的规定。 c)表示场所:基本识别色的标识上或附近。 6、2消防标识 工业生产中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号。标识部位、最小字体应分别符合4、5、5、4的规定。 7、工业管道涂颜色与注字规定表 工业管道涂颜色与注字规定表
YF-ED-J6321 可按资料类型定义编号 地下燃气管线地面和地上标志的设置实用版 Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements. （示范文稿） 二零XX年XX月XX日
地下燃气管线地面和地上标志的 设置实用版 提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。下载后可以对文件进行定制修改，请根据实际需要调整使用。 摘要：本文简述了设置燃气管线地面和 地上警示标志重要性和必要性，介绍了几种常 用地面和地上标志制作和设置的基本技术要 求，回顾总结武汉市近年来行业监管规范地下 燃气管线地面和地上标志设置历程和方法，可 供其他城市设置燃气管线警示标志参考。 关键词：燃气管线地面地上标志设置 1 引言 随着我国天然气产业的不断发展，各城市 天然气供气占比快速上升，城镇燃气正在形成
以天然气为主，液化石油气、人工煤气为辅，其他替代性气体能源为补充的格局。管道供气用户数量和用气量的逐年增加已成为行业发展的必然趋势。优质清洁的燃气通过地下管线源源不断地输送到各类用户终端。供气区域的扩大、管线长度的增加，运行压力的提高，对管线设施的安全保护显得越发重要。 2 设立警示标志能有效预防和减少管道受损事故的发生 在城市建设发展过程中，地下燃气管线沿线的周边，不可避免的会出现许多房屋建筑的开发与拆迁，市政基础设施的挖掘、钻探、打桩、顶管等地下和地上工程建设。这些工程项目所在的地点分散，区域广泛，周围环境复杂，安全可控难度较大。由于施工单位和作业
国家工业管道标识规范及颜色 1. 目的 为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。2.适用范围 本规范规定了工业管道的基本识别色、识别符号和安全标识。 本规范适用于工业生产中非地下埋没的气体和液体的输送管道。 3.定义 本标准采用下列定义 3.1识别色：用以识别工业管道内物质种类的颜色。 3.2识别符号：用以识别工业管道内的物质名称和状态的记号。 3.3危险标识：表示工业管道内的物质为危险化学品。 3.4消防标识：表示工业管道内的物质专用于灭火。 4.基本识别色 4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样 水艳绿G03 见电子版本 水蒸气大红R03 空气淡灰B03 气体中黄Y07 酸或碱紫P02 可燃液体棕YR05 其他液体黑- 氧淡黄PB06 4.2基本识别色标识方法 工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。 a)管道全长上标识； b)在管道上以宽为150mm的色环标识； c)在管道上以长方形的识别色标牌标识； d)在管道上以带箭头的长方形识别色标牌标识；
e)在管道上以系挂的识别色标牌标识。 4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。 4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。 4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。 5.识别符号 工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求： 5.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N2、H2SO4、CH3OH。 5.2 物质流向的标识 5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
工艺管道焊口标识及焊接记录填写管理规定 Prepared on 22 November 2020
管道焊口标识及焊接记录管理规定 1：焊接班组长工作职责： 单线图是管道安装程序控制和交工资料编写的主要依据，焊口标识是责任到人的追踪记录。作为班组长要熟悉单线图，认真负责的填写管道的焊口标识。 2：焊缝标识内容： 管道焊接完成后，各施工队班组长（记录员）及时把焊缝标识表格整齐画在距离所标识焊缝10cm的醒目不易脱落的位置，表格长边与管道方向保持一致，并正确填写焊接内容（用中号黑色记号笔）。 3：单线图标识规程： 单线图中的焊口编号已经由专业技术员标注完善，各施工队班组长在没有经过专业技术员允许的情况下绝对不允许私自改动焊口顺序，若发现标注错误要及时通知专业技术员，经确认属实后由专业技术员负责统一更改。在施工过程中难免会出现增加口或取消口(如下图所示)，例如：2号焊口和3号焊口之间增加了一道对焊口，就在较小的焊口后加A，即增加口为2A，增加两道即2A、2B依此类推；焊口取消就在相应的焊口号旁注明“取消”（如8号口）。原则上就
是要确保图与现场的一致性。 4：注意事项: （1）施工过程中遇到不明确的应及时询问技术员或焊接专业工程师，绝不允许乱标乱报焊口。当天焊完的焊口必须在当天做好焊缝标识、填写焊接记录并及时上报，绝对不允许把几天的焊口积累到一起再报。 （2）固定焊口的标识与上报。凡是现场采用固定焊接的焊口必须按固定口标识上报，固定焊口要求在焊缝编号后面加“G”（如上图中的3G），焊接记录中要求如实上报固定焊口。 （3）焊接完成后，施工队向项目部做出无损检测申请，项目部焊接工程师邀请专业监理工程师进行现场点口，点口后下发无损检测委托书，委托第三方检测公司进行无损检测，已点焊口在焊口标识旁写RT(或PT/UT/MT),相应录入焊接记录表。一次返修在委托焊口号后加R1，扩探口在委托焊口号后加K,现场割口重焊的焊口标识。对于已经报过焊接记录但由于焊缝返修或其他原因割口重焊的焊口要求在标识焊缝号后面加“C”进行标识，重新报焊接记录到技术员处录入。 （4）班组长填写完焊接记录后，首先要对现场焊口进行检查和复核确认填写内容，确认无误后再报技术员录入数据库。如发现焊接记录中存在书写错误或内容填写不规范技术员要及时纠正或重新填写记录。
1.目的 为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。 2.适用范围 本规范规定了工业管道的基本识别色、识别符号和安全标识。本规范适用于工业生产中非地下埋没的气体和液体的输送管道。3.定义 本标准采用下列定义（生产管理https://www.doczj.com/doc/1712383124.html,/）3.1识别色：用以识别工业管道内物质种类的颜色。 3.2识别符号：用以识别工业管道内的物质名称和状态的记号。3.3危险标识：表示工业管道内的物质为危险化学品。3.4消防标识：表示工业管道内的物质专用于灭火。 4.基本识别色 4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。 物质种类基本识别色颜色标准编号 色样 水艳绿G03见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧 淡黄 PB06 4.2基本识别色标识方法 工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。a)管道全长上标识； b)在管道上以宽为150mm 的色环标识；
c)在管道上以长方形的识别色标牌标识； d)在管道上以带箭头的长方形识别色标牌标识； e)在管道上以系挂的识别色标牌标识。 4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。 4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。 4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。 5.识别符号 工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求： 5.1物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N 2、H 2 SO 4 、CH 3 OH。 5.2物质流向的标识 5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向
油气管道地面标识设置规范 篇一:QSY 1260-2010 压缩天然气加气站建设规范 Q/SY 1260—2010压缩天然气加气站建设规范 Specifications for construction of CNG filling station 2010—04—02 发布2010—06—01 实施 中国石油天然气集团公司发布 中国石油天然气集团公司企业标准 目次 1范 围 (1) 2规范性引用文 件 (1) 3术语和定 义 (1) 4建设分 类 (2) 5单元划 分 (2) 6建设要 求 (2) 7工程施工 ........................................................... 6
8工程验 收 (6) 前言 1 本标准由中国石油天然气集团公司天然气与管道专业标准化技术委员会提出并归口。 本标准起草单位:中国石油乌鲁木齐石化公司设计院、中国石油昆仑天然气利用有限公司、新疆中油油气技术有限公司、中国石油天然气股份有限公司西南油气田分公司。 本标准主要起草人:竺剑峰、马殿军、张学惠、段新耿、国建伟、张琳琳、邵春宇、马小兵、宋大立、徐高峰、尹朋朋、朱小华、张西川、练金池。 压缩天然气加气站建设规范 1 范围 本标准规定了压缩天然气加气站的设计、工程施工及工程验收的要求。 本标准适用于压缩天然气加气站的新建、改(扩)建项目的建设。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 2894 安全标志及其使用导则 GB 12348 工厂企业厂界环境噪声排放标准 2 GB 17820 天然气
z Q/SY 管道地面标识管理规范 Pipeline surface mark management specification （送审稿） 中国石油天然气股份有限公司管道分公司 发布
目次 前言Ⅱ 1 范围1 2 术语和定义1 3 地面标识的管理职责1 4 地面标识的标记方法2 5 地面标识的制作2 6 地面标识的设置4 附录A(规范性附录) 标志桩标志及参数---------------------------------------------- 7 附录B(规范性附录) 地面标识埋设图例-------------------------------------------------- 9
前言 为加强中国石油管道公司管道地面标识的管理，规范管道沿线里程桩、转角桩、警示桩、标志桩和警示牌、标识带等地面标志的设置，满足中国石油管道公司安全运营管理需求，特制定本标准。 本标准的附录A、附录B均是规范性附录。 本标准由管道分公司标准化技术委员会提出并归口。 本标准起草单位：管道分公司管道处、沈阳调度中心、秦京输油气分公司、大连输油分公司。 本标准起草人：高强、费雪松、南敬茹、卢启春、姜征峰、蒋国辉、柳文、张永盛、郭庆茹、王巨洪。
管道地面标识管理规范 1范围 本标准规定了管道地面标识的设置、制作、编号及管理要求。 本标准适用于中国石油管道公司所辖管道地面标识的管理，新建、改扩建管道工程参照执行。 2术语和定义 地面标识Surface Mark 主要用于管道上方的各种地面标记，包括里程桩、标志桩、转角桩及警示牌等设施。 里程桩/测试桩Milepost/Test Post 主要用于标识油气管道走向、里程的地面标记，每公里设置1个，一般里程桩与测试桩结合设置，分为高桩和低桩两种形式。 标志桩Marker Peg 主要用于标识埋地管道与公路、铁路、河流、隧道、管道、光缆、电缆和地下构筑物等的交叉点（通常设置在交叉点的两侧）、水工、地质灾害保护设施以及管道抢修作业点的地面标记。 转角桩Turning Point Stake 明示管道在水平或纵向转角位置发生方向变化（如弯头或水平转角大于5°）时，确定走向与主要变化参数的地面标记。 警示桩Warning Pile 在两个相邻里程桩之间，按一定距离埋设的用于确认管线走向的地面标记，同时用于管道埋深较浅的沟渠、重载车辆通过未作管道保护涵的道路以及管道经过人口稠密区等特殊地段的地面警示标志。 分界桩Delimitation Pile 明示管道所属行政管理区域分界的标志。 警示牌Warning Mark 在管道穿越大中型河流（山谷）、冲沟、隧道、临近水库及其泄洪区、水渠、人口密集区、地（震）质灾害频发区、地震断裂带、矿山采空区等危险点源明示管道安全防范事项的标志。 阀室标牌Valve House Sign 明示管道线路上各类阀室的标志。 标识带Mark Belt 连续敷设于埋地管道上方，用于防止第三方施工破坏管道而设置的地下标记。
地下燃气管线地面和地上标志的设置
地下燃气管线地面和地上标志的设置 摘要：本文简述了设置燃气管线地面和地上警示标志重要性和必要性，介绍了几种常用地面和地上标志制作和设置的基本技术要求，回顾总结武汉市近年来行业监管规范地下燃气管线地面和地上标志设置历程和方法，可供其他城市设置燃气管线警示标志参考。 关键词：燃气管线地面地上标志设置 1引言 随着我国天然气产业的不断发展，各城市天然气供气占比快速上升，城镇燃气正在形成以天然气为主，液化石油气、人工煤气为辅，其他替代性气体能源为补充的格局。管道供气用户数量和用气量的逐年增加已成为行业发展的必然趋势。优质清洁的燃气通过地下管线源源不断地输送到各类用户终端。供气区域的扩大、管线长度的增加，运行压力的提高，对管线设施的安全保护显得越发重要。 2设立警示标志能有效预防和减少管道受损事故的发生 在城市建设发展过程中，地下燃气管线沿线的周边，不可避免的会出现许多房屋建筑的开发与拆迁，市政基础设施的挖掘、钻探、打桩、顶管等地下和地上工程建设。这些工程项目所在的地点分散，区域广泛，周围环境复杂，安全可控难度较大。由于施工单位和作业人员不知晓地下是否敷设燃气管线或无法判定燃气管线的准确位置，误损误伤燃气管线的安全事故时有发生，轻则造成用户供气中断，重则危及社会公共安全。 为预防地下燃气管线受到第三方损坏，比较简便易行的方法就是为燃气管线设立醒目、清晰的警示标识，向社会公众明示地下燃气管线所在的位置。在燃气管线周边从事建设工程施工人员发现警示标志后可与 第 2 页共 9 页
燃气管线管理单位取得联系，查询地下管线的相关信息，采取相应保护方案和措施，避免其修建构建筑物压占燃气管线，或是从事地面以下的作业施工对燃气管线造成损坏。另外，警示标志对于燃气企业输配管线的运行、维护和抢修能够起到指引的作用，巡线人员可依据警示标志，对地下管线的沿线进行巡查，发现有燃气泄漏的可根据标志确定管位及时开挖抢修；发现有可能危及地下燃气管线安全行为的及时进行劝阻和制止，对劝阻制止无效的向燃气管理部门、安全生产监督部门和公安机关报告。 3燃气法规和技术标准对标志设置的规定 由于燃气警示标志对于地下燃气管线等燃气设施保护能够起到有效警示性作用，在燃气管理法规和工程设计、施工技术标准和规范中，对燃气警示标志的设置作出了相应的规定。《全国城镇燃气发展十二五规划》将燃气标识的研究列为推动科技创新，促进行业发展中的一项主要任务。 《城镇燃气管理条例》(国务院令第583号)第五十三条规定，燃气经营者应按照国家有关工程建设标准和安全生产管理规定，设置燃气设施安全警示标志。一些省、市制订的地方燃气管理法规中，也规定对燃气设施设立醒日、统一的安全警示标志。 《城镇燃气标志标准》CJJ／T153中，对燃气输配管线标志形式、基本形状、图形符号、颜色、标注的文字进行了规定。在《城镇燃气输配工程施工及验收规范》CJJ33中，规定设计压力大于或等于0.8MPa 的燃气管道宜设置路面标志，标志种类包括铸铁标志、混凝土方砖标志和钢筋混凝土桩标志。设置的位置为管道转弯处、三通处和管道末端处管道的正上方，直线管段沿线标志设置的间距不宜大于200m。《城镇 第 3 页共 9 页
国家工业管道标识规范及颜色 1.目的 为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。2.适用范围 本规范规定了工业管道的基本识别色、识别符号和安全标识。 本规范适用于工业生产中非地下埋没的气体和液体的输送管道。 3.定义 本标准采用下列定义, 3.1识别色：用以识别工业管道内物质种类的颜色。 3.2识别符号：用以识别工业管道内的物质名称和状态的记号。 3.3危险标识：表示工业管道内的物质为危险化学品。 3.4消防标识：表示工业管道内的物质专用于灭火。 4.基本识别色 4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样 水艳绿G03 见电子版本 水蒸气大红R03 空气淡灰B03 气体中黄Y07 酸或碱紫P02 可燃液体棕YR05 其他液体黑- 氧淡黄PB06 4.2基本识别色标识方法 工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。 a)管道全长上标识； b)在管道上以宽为150mm的色环标识； c)在管道上以长方形的识别色标牌标识； d)在管道上以带箭头的长方形识别色标牌标识；
e)在管道上以系挂的识别色标牌标识。 4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。 4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。 4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。 5.识别符号 工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求： 5.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N2、H2SO4、CH3OH。 5.2 物质流向的标识 5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
东风汽车公司襄阳热电厂管道标识规范 1、总则 为规范设备、管路及各种标牌的尺寸、涂色、注字，实现统一、美观、协调、标准化，特制订本标准。 2、适用范围 本标准适用于生产区域内所有设备管道及标牌的标识，属公司规定技术保密生产装置，原则上只标示位号，对于产品存储设备必须全部标识。 3、定义 本标准参照《火力发电厂热力设备和管道保温油漆设计技术规定》采用下列定义 3.1.识别色 用以识别工业管道内物质种类的颜色。 3.2.识别符号 用以识别工业管道内的物质名称和流向的记号。 3.3.危险标识 表示工业管道内的物质为危险化学品。 3.4.消防标识 表示工业管道内的物质专用于灭火。 4、各分管车间按照有关规定，对分管设备及管道作出标识。 5、管道标识
5.1.管道标识包括管线号、流体全称、流向箭头。 5.2.其中汉字均采用中文仿宋体，英文代号、化学符号为正体大写。 5.3.工业管道的基本识别色标识应选用以下二种表示方法之一： 5.3.1.在管道上以宽为150mm的色环标识，二个标识之间的距离一般在10m～50m之间合理选择，大于100m的直线管道，二个标识之间的距离可以超过50m,但至少应有3个色环标识。 5.3.2.管道全长均以识别色标识。 基本识别色标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。 5.4.管道标识位置应在工区、管廊路口处。管廊路口处一律标在管道下侧，工区标识高度不高于3.0m，字体排列沿轴向，由左至右，由上至下。 6、识别符号 工业管道的识别符号由物质名称、流向等组成，其标识应符合下列要求： 6.1.物质名称的标识 物质名称的标识应采用物质的中文全称，例如：氮气、硫酸、甲醇。

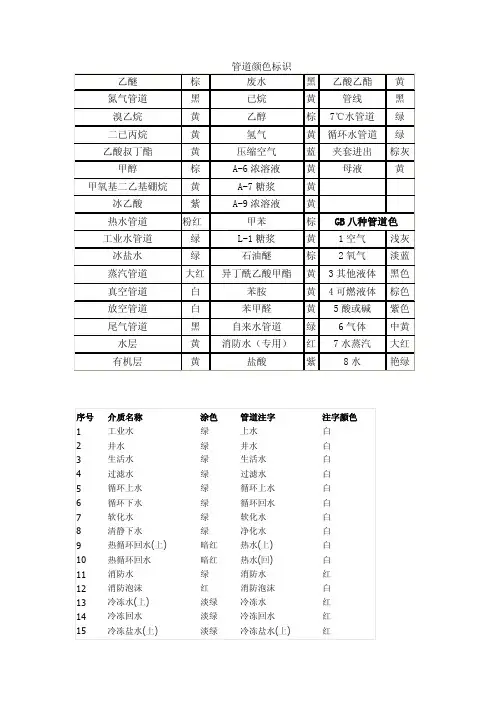

管道颜色标识规定 管道标识、颜色规定 1 目的 根据国家GB 7231—2003标准对管道进行安全目视化标识管理。 2 范围 公司内所有地上的管道。 3 管道标识、颜色使用规定 3.1根据国家GB 7231—2003标准，对管道内物质的一般性能，分为八类，并规定了八种基本识别色和相应的颜色标准编号(附表)。 物质种类基本识别色颜色编号 物质种类基本识别色颜色编号
水艳绿G03 酸或碱紫P02 水蒸气大红R03 可燃液体 棕YR05 空气淡灰B03 其他液体 黑 气体中黄Y07 氧淡蓝PB06 3.2公司管道的基本识别色 根据国家标准，公司主要管道颜色规定如下（附表） 管道类型管道颜色管道类型实物图片 油管棕色熏蒸中黄 真空中黄蒸气大红
水艳绿污水黑色 冷凝水艳绿脂肪酸紫色 压缩空气淡灰天燃气中黄 氢气天蓝碱紫色 氮气中黄酸紫色 氨气紫色 3.3管道的标识方法 3.3.1在管道上进行带箭头的色环标识，其宽度根据管道的直径而定。 3.3.2管道是直线时，两个标识之间的最小距离应为10m。 3.3.3标识地点应包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其他需要标识的部位。
3.3.4管道应注明物质的名称，标在两个带箭头的色环标识之间。 3.3.5管道标明的字体或字母，以及箭头的最小尺寸应能以清楚观察识别符号来确定。 3.3.6图例3.4危险物质的标识 3.4.1管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。 3.4.2标示方法：在管道上涂150mm宽的黄色，在黄色两侧各涂25mm宽的黑色的色环或色带，安全色范围应符合 GB2893的规定。 3.4.3标识场所：基本识别色的标识上或附近。 3.4.4图例3.5消防管道的标识 3.5.1消防管道标识应遵守GB13495—1992的规定，在管道上标识“消防水”识别符号。
设备管道标识管理制度 （WHNYLM/ZD-082-2015） 第一条总则 为加强现场设备精细化、规范化管理，便于设备使用、维护、检修和管理，对公司所属设备、管道等设备的表面色和标志进行统一规范，特制订本制度。 本制度所称的公司管道标识是指根据管道不同的作用进行有区别的标识，标志。标志（又称标识）指在设备、管道外表面局部范围所刷或采用挂牌形式的关于设备位号、管号、介质名称或代号、流向箭头等信息的标识。 本制度适用于公司各厂(矿)所有设备、管道等设施的表面色和标识。本规定不包括安全标志和安全色，适用于各厂(矿)设备管道标识的管理。 第二条组织与职责 机电动力部负责制订和修订本制度，并指导、监督各厂(矿)执行本制度。 各厂(矿)严格执行本制度，相关管理人员和相关作业人员接受规定的培训，并提出改进意见。 各厂(矿)负责本单位设备、管道标识的制作、维护和日常管理工作。 第三条设备表面色和标志的规定 （一）设备的表面色和标志色应符合附件1规定。 （二）设备出厂色与本规范不相符合时，在设备订货时应向制造商提出表面色要求。 （三）电气、仪表设备的表面色和标志色应符合附件2规定。 （四）附件1和附件2中未包括的设备除起重运输机械等特种设备的表面色彩用桔黄色或保持出厂色外，其他设备的表面色宜为银色或保持出厂色，标志色为大红。 第四条设备标识的设置要求 （一）标志以设备名称和位号进行标识（有技术保密等特殊要求的只
标明设备位号）。 （二）标志字体应为印刷体，尺寸、位置适宜，排列规整。 （三）设备标识方法有两种（同一单位及装置应一致）： （四）直接在设备或其基础上进行涂刷，按照标志色进行标识。标志应刷在设备主视方向一侧的醒目部位，只有当涂在基础上更便于观察时才可涂刷在基础上。 （五）电机转向以红色标识在其尾部端盖上标出。 （六）管道 1.地上管道的表面色和标志应符合附件3规定。 2.管道标志的设置应符合下列要求： （1）在附件3中列出标志色的管道，其阀门、分支和设备进出口处（1m范围内）以及跨越装置边界处应刷管道标识。 （2）字样标识应采用介质的中文名称，同一装置内的字样表示应一致。 （3）需标识管道起止点（根据现场位置确定） （4）需标识管道的公称直径（以毫米为单位的具体数字，下同）（5）当介质为双向流动时，应采用双向箭头表示。 （6）字样和箭头的尺寸、位置应适宜，排列规整。 3.管道标志有以下三种标识方法，同一单位内所有装置标识方法应一致。 （1）按要求，在管道表面色上直接涂刷管道标志字样和箭头，采用“管道表面色+标志色”进行标识。 （2）按要求，在管道表面粘贴或涂刷管道标志色带，采“色带标识颜色”进行标识。 （3）在管廊上制作管架标识牌（包括管道编号、介质中文名称、公称直径），采用“色带标识颜色”进行标识，同时在管架上对应管道上标识管道编号和流向。 4.管路上的阀门、小型设备的表面色应符合附件4规定。 5.管路上阀门的编号和状态标志色为蓝底白字，并统一规格制作。 6.对于各种物料介质管道，有特殊要求的按行业规范执行，没有特殊要求的，请按本规范中“一般物料”要求执行。
管道标识标准 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
管道标识标准 为了使生产现场管道标识达到规范化管理，根据GB7231-2003《工业管道的基本识别色、识别符号和安全标识》和DL/T5072-2007 《火力发电厂保温油漆设计规程》的相关规定，特制定本公司管道标识标准。 一、管道标识按以下三种方法进行标识： a）管道全长上标识（管道颜色为标识色）； b）在管道上以宽为150mm的色环标识； c）在管道上以系挂的识别色标牌标识。 二、管道的介质名称和介质流向箭头的位置和形状。 1—介质流向箭头 2—介质名称 图中尺寸数值见下表，介质流向箭头尖角为60o 管道介质名称和管道介质流向箭头尺寸mm 三、管道标识要求 ①采用a标识时，管道颜色为标识色，介质流向箭头和介质名称用对比色。 ②采用以上b、c方法标识的，二个标识之间的最小距离应为10m。 ③采用以上b、c方法标识的，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、穿墙处及管道密集难以辨别的部位。
④外径小于76mm的管道，一般采用c方法标识，不需标色环，介质名称（用对比色）标注在标牌上。标牌最小尺寸应以能清楚观察识别色和标牌上的介质名称来确定。 ⑤以c方法标识时，则标牌的指向就作为表示管道内介质流向，如果管道内介质流向是双向的，则标牌的指向应做成双向的。 ⑥管道识别符号由介质流向和介质名称构成，名称可用全称或化学符号标识。 ⑦管道内介质的流向用箭头表示，如果管道内介质流向是双向的，则以双箭头表示。 四、管道识别色规定
附件三：邯钢介质管道及阀门着色、标识 参照GB7231-2003《工业管道的基本识别色、识别符号和安全标识》的有关规定，邯钢工业管道颜色规定如下：除氮气、氧气、氩气管道外厂房内外所有工业介质管道颜色均为邯钢灰（或海灰），氮气、氧气、氩气管道分别用黄色、天蓝、橘黄着色；原则上阀门需要重新刷漆时应与所连接管道同色；液压站、润滑站管道可根据实际情况，着蓝、黄、绿等颜色（亦可沿用旧有颜色标识），但要注意与主体设备协调一致，并以箭头、文字标明介质流向。具体要求如下： 1）除氮气、氧气、氩气管道外，新、改建工业介质管道的主体颜色为邯钢灰（海灰）。 2）所有管道，基本识别色标识方法采用国标中的“d)”（在管道上以带箭头的长方形识别色标牌标识）标识。标识内容要包含：介质名称、流向、公称直径、公称压力、起始位置（注：蒸汽管道要标明温度；对于管线长、用户多情况，要列出主要用户名称）。 3）所有保温管道最外层均采用镀锌铁皮，所有介质管道标识均用红色字体。
管道介质名称字体及流向箭头标识颜色要求如下： 1）介质名称：用黑体字标识、字体颜色与箭头颜色均为红色，字体大小与H2尺寸一样。 2）箭头尺寸分别如下（见下图）：以外径（正常使用条件下）为准。 Ⅰ.100m—φ400mm（包括φ400mm）的管道： L1=300mm L2=100mm H1=50mm H2=80mm Ⅱ.φ400mm—φ1000mm（包括φ1000mm）的管道： L1=400mm L2=300mm H1=150mm H2=250mm Ⅲ.φ1000mm（不包括φ1000mm）以上的管道： L1=500mm L2=300mm H1=150mm H2=250mm 介质名称与箭头标识要求： Ⅰ.介质名称与箭头一字排放，名称放在箭头尾部。 Ⅱ.高空管道要在管道上、下侧中心位置均设置标识，以方便检查和检修。阀门要悬挂标识牌，标明功能，责任单位、责任人、状态、开关方向。 Ⅲ.地面管道要标识在管道上侧中心位置。 Ⅳ.中层管道要标识在管道中侧中心位置。 Ⅴ.管道标识要标识在醒目处。 Ⅵ.直线管道每隔100m应进行标示，并在接口、交叉、入地、穿墙两
标识标志及表面色 管理规定 1 2020年4月19日
标识、标志及表面色管理规定 1、编写目的 为统一规范宁波东港电化有限责任公司各生产装置和系统内设备、管道的标志、标识，以及设备、基础等表面色的设置，便于管理，促进安全生产、现场规范和标准化，特制订本规定。 本规范用于替代DGDH－G09-01- -A《厂内标识标志使用规定（暂行）》。 2、编写依据 SH 3043- 《石油化工企业设备管道表面色和标志规定》 GB7231－《工业管道的基本识别色、识别符号和安全标识》 HGJ1074-79化工厂设备管道的保温油漆规定 国家有关标识标志规范及公司相关制度、规划。 3、适用范围： 3.1本规定适用于宁波东港电化有限责任公司范围内各类标志、标识的配置、维护和管 理。 3.2本规定适用于宁波东港电化有限责任公司设备及管道等表面色的管理。 3.3本规定适用于公司所有安装的标识和吊挂的标志。包括装置内管道及设备标识、 安全标识、形象标识、各类标志（告示）牌等。 4、职责分工： 4.1各区域负责本区域内标识(标志)的安装、日常维护以及标识(标志)设计、制作所需 信息的统计。 4.2总经办负责所有标识、标志的制作。 4.3技术管理部负责标识、标志的检查、管理。 4.4安全环保部和设备部负责各自专业范围内标识标志内容的规范。
5、具体要求 5.1公司标识标志分类 5.1.1标志、标识是指在外表面局部范围涂刷明显的标识符，包括字样、代 号、位号、色环和箭头等。标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。 5.1.2设备标识，用于标识公司内部所有工艺设备的位号、材质、容积和主要 介质等信息。 5.1.3管道标识，用于标识公司内部所有工艺管道的介质、（管径）及其流向 等信息。 5.1.4设备挂牌，主要指动设备，用于标识设备位号、名称、电机功率、双包 制、输送介质及走向、注意事项、备用等信息。 5.1.5一般标识，包括厂区宣传牌、告示牌、办公区指示牌等。 5.1.6安全标识，包各类指示、指令、警告、禁止标识等。 5.1.7其它需要在公司范围内使用的标识及标志。 5.2标识（标志）的制作 5.2.1工艺设备和管道的标识、着色应符合GB7231－《工业管道的基本识别 色、识别符号和安全标识》和SH 3043- 《石油化工企业设备管道表面色和标志规定》中的有关规定。 5.2.2标识、标志制作时以公司形象设计为蓝本，使用公司统一模板。 5.2.3设备、安全类标识标志须符合国家及行业相关标准和规定。 5.3标志、标识的相关要求 5.3.1标识设置应便于日常观察，大小原则上以能看清为宜，内容应符合标识 事件的真实情况。 5.3.2设备标识尺寸可根据设备规格自行确定，建议选用A0，A1，A2，A3， A4等标准尺寸或A0+1/4、1/2......加长版。标识宽度一般不大于设备粘贴面尺寸的1/3。 5.3.3同一区域的同类型储罐，标识粘贴于同一方向同一高度，标识尺寸一 致。同一区域其它设备的标识粘贴于同一高度同一面，标识尺寸应适合设备外形。 2 2020年4月19日
