二次回路故障排查方法
1、通断法
此种方法是将万用表的置于蜂鸣器档位。不能使用兆欧表，因为兆欧表对回 路
中各原件接触不良或电阻元件变值的故障测不出来。
用通断法检查时，必须先断开被测回路的电源，否则会烧坏仪表。
用通断法查找回路不通的原理，是通过测某两点之间电阻值的变化来判别故
障。对于接触良好的接触点，蜂鸣器发出响声。严重接触不良时或有一点、两点 断
开时，蜂鸣器不发出响声。
对于有合闸按钮或者回路本身的断开点时，可以借助外力使其可靠接触，以 便测
量其回路的通断。
2、对地电位法
用此方法查二次回路不通故障，无需断开相关电源。测前应首先分析回路各点的对地电位，然后再进行测量，将分析结果和所测值及极性相比较。
将电位分析和测量结果比较，所测值和极性与分析相同，误差不大，表明各元件良好。若相反或相差很大，表明部分有问题。
测量各点对地电位，应将万用表置于直流电压档（量程应大于电源电压），将一支表笔接地（金属外壳），另一表笔接被测点。若被测点应带正电，则应将正表笔接被测点，负表笔接地；反之，将负表笔接被测点而正表笔接地。若表计指示为直流电源电压的一半左右（电源电压220V时约为110V，则表明该点到电源正极或电源负极之间是通的。测对地电位时，读数为电源的1/2左右，是因为变电站直流系统中的绝缘检查装置的影响。
用测对地电位法检查回路不通的故障，方便、准确，且不受个元件和端子安装地点的影响，回路中有两个不通点也能准确查出（两断开点之间对地电位是零）。
3、短路法
短路法是将万用表置于直流电压档，测回路中各元件上的电压降。查回路不通故障无需断开相关电源。测量时所选用仪表量程应稍大于电源电压。
该方法原理是：在直流回路接通的情况下，接触良好的接点两端电压应等于零，若不等于零（有一定值）或为全电压（电源电压），则说明回路该触电接触不良或未接触。电流线圈两端电压应近于零，过大则有问题，电阻元件及电压线圈两端则应有一定的电压，回路中仅有一个电压线圈且无串联电阻时，线圈两端电压不应比电源电压低得很多。线圈两端电压正常而其接点不动，说明线圈断线。
短路法同时适用于交流回路，是将万用表置于交流电压档，在交流回路接通的情况下，接触良好的接点两端电压应等于零，若不等于零（有一定值）或为全电压（电源电压），贝U说明该回路触电接触不良或未接触。对于配电动操动机构的GW7-363 GW4-126鬲离开关来说，不能电动分合闸时，就能很快的用短路法查找故障。
回路中有两点不通的位置，两断开点之间电压降是零，容易造成误判断。为了更有效地检查回路不通点或接触不良问题，可以用通断法、测对地电位法、短路法配合使用，这样更便于判别查找。
故障诊断基本原则、故障排查方法、电路排查的方法及数据流读取分析 2015-02-01刘金深圳三羚汽车电脑诊断仪 目录导读： 一、故障诊断基本原则 二、故障排查方法 三、电路排查的方法 四、数据流读取分析 一、故障诊断基本原则 造成电喷发动机故障的原因可能是电子控制系统故障，可能是低压油路、进排气气路故障，也可能是燃喷高压零部件或者发动机各机械部件故障。为准确而迅速地找出故障所在， 在故障诊断过程中我们应该遵循一定的原则，基本原则可概括为以下几点： 1、先读代码 电喷发动机都有故障自诊断功能，当系统出现某种故障时，电控单元就会即刻监测到故障并通过故障灯向驾驶员报警，与此同时以代码的方式储存该故障的信息。通常我们有两种方式获取故障码： 1）按下检查开关，发动机故障指示灯会按顺序闪出闪码； 2）使用诊断仪读取故障码。 从而我们可根据读得的故障码排查故障。 2、由外而内 在发动机出现故障时，先对电子控制系统以外的可能故障部位予以检查。这样可避免本来是一个与电子控制系统无关的故障，却对系统的传感器、电脑、执行器及线路等进行复杂且又费时费力的检查。 当发动机发生故障时，首先观察系统的故障指示灯，如果指示灯没亮，则基本可以作为机械故障来进行处理。如果指示灯亮，必须先读取故障码，进而进行相应处理。 3、先简后繁 很多情况下，发动机的故障都是比较简单的故障，电气系统的故障也是如此。我们可以首先对电气系统进行初步的检查，比如检查电控系统线束的连接状况： 1）传感器或执行器的电连接器是否良好？ 2）线束间的连接器是否松动或断开？ 3）电线是否有磨破或线间短路现象？ 4）电连接器的插头和插座有无腐蚀现象？ 5）各传感器和执行器有无明显损伤？ 如果以上简单检查找不出故障，则需要借助于仪器仪表或其他专用工具来进行检查时， 也应对较容易检查的先予以检查。能检查的项目先进行检查。

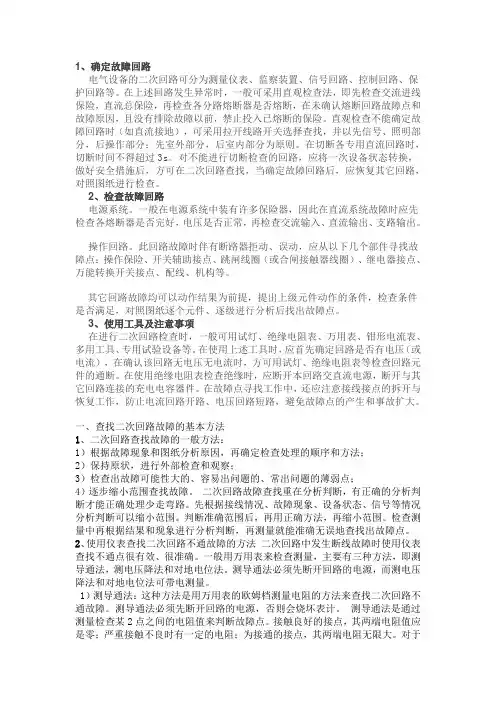

1、确定故障回路 电气设备的二次回路可分为测量仪表、监察装置、信号回路、控制回路、保 护回路等。在上述回路发生异常时,一般可采用直观检查法,即先检查交流进线保险,直流总保险,再检查各分路熔断器是否熔断,在未确认熔断回路故障点和故障原因,且没有排除故障以前,禁止投入已熔断的保险。直观检查不能确定故障回路时(如直流接地),可采用拉开线路开关选择查找,并以先信号、照明部分,后操作部分;先室外部分,后室内部分为原则。在切断各专用直流回路时,切断时间不得超过3s。对 不能进行切断检查的回路,应将一次设备状态转换,做好安全措施后,方可在二次回路查找,当确定故障回路后,应恢复其它回路,对照图纸进行检查。 2、检查故障回路 电源系统。一般在电源系统中装有许多保险器,因此在直流系统故障时应先检查各熔断器是否完好,电压是否正常,再检查交流输入、直流输出、支路输出。 操作回路。此回路故障时伴有断路器拒动、误动,应从以下几个部件寻找故障点:操作保险、开关辅助接点、跳闸线圈(或合闸接触器线圈)、继电器接点、万能转换开关接点、配线、机构等。 其它回路故障均可以动作结果为前提,提出上级元件动作的条件,检查条件是 否满足,对照图纸逐个元件、逐级进行分析后找出故障点。 3、使用工具及注意事项 在进行二次回路检查时,一般可用试灯、绝缘电阻表、万用表、钳形电流表、多用工具、专用试验设备等。在使用上述工具时,应首先确定回路是否有电压(或电流),在确认该回路无电压无电流时,方可用试灯、绝缘电阻表等检查回路元件的通断。在使用绝缘电阻表检查绝缘时,应断开本回路交直流电源,断开与其它回路连接
