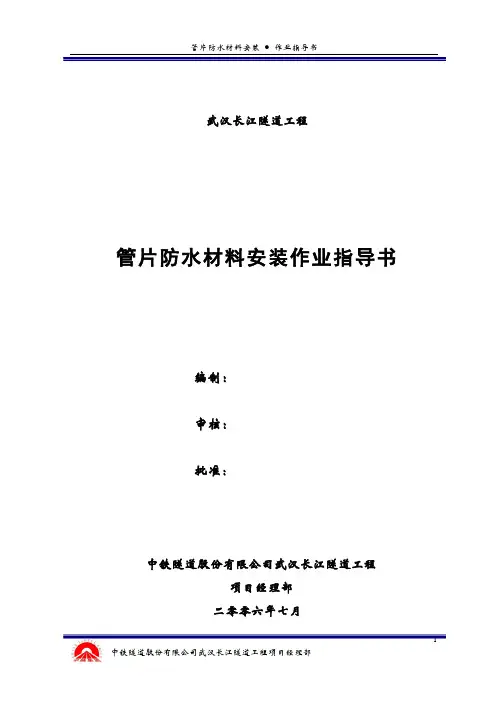

武汉长江隧道工程
管片防水材料安装作业指导书
编制：
审核：
批准：
中铁隧道股份有限公司武汉长江隧道工程
项目经理部
二零零六年七月
1．编制依据
（1）《地下铁道设计规范》（GB50157-2003）;
（2）《地下铁道施工及验收规范》（GB50299-1999）;
（3）《地下防水工程质量验收规范》（GB50208-2002）;
（4）《地下工程防水技术规范》（GB50108-2001）;
（5）本工程《实施性施工组织设计》;
（6）本工程结构防水设计图；
2．编制目的
规范盾构工程衬砌管片防水材料施作工序操作，提高施工效率和防水质量，确保隧道管片衬砌防水达到设计和验收规范的要求。
3．适用范围
武汉长江隧道工程盾构区间隧道衬砌管片防水材料安装施工。
4．定义
4.1 防水材料
指氯丁橡胶+遇水膨胀橡胶弹性密封垫和三元乙丙橡胶+遇水膨胀橡胶弹性密封垫（此后统称为止水条）、丁晴软木橡胶（衬垫）、氯丁海绵橡胶、自粘性橡胶薄板等。
4.2粘结剂
粘贴止水条、软木衬垫等所使用的单组份氯丁-酚醛胶粘剂。
4.3润滑剂
为减小管片安装时封顶块插入的摩擦力，在其两侧纵缝涂刷的水性润滑剂。
4.4缓膨剂
防止遇水膨胀橡胶受潮或遇水提前膨胀的减缓膨胀剂。
4.5技术指令
值班土木技术人员根据洞内需要以书面形式通知的管片使用计划与型号。5．工程概况
武汉长江隧道工程采用盾构法施工，钢筋混凝土管片采用C50P12混凝土，内径为10米，外径为11米，每片弧长约4米，环片厚度500mm，环片宽度2000mm，共2548环，每环31.75 m3砼，折合砼总立方量约为80423m3。每环管片分为9块，其中封顶块1块、邻接块2块、标准块6块。管片在环纵向均设凹凸榫槽，每块管片均设内外两道密封。6．部门职责
6.1 工程部
负责进行防水材料粘贴的交底，下达不同型号的粘贴指令。对进场的材料进行检验。
6.2 材料库
根据材料计划采购防水材料，并及时组织材料的进场；对进场的材料通知实验室进行抽检，对合格的材料妥善保管，并系统管理现场对材料的领取。
6.3 作业班组
根据工程部交底和粘贴指令正确粘贴管片的防水材料，保证盾构掘进的需要。7．产品检验
7.1止水条成品尺寸允许误差
序号项目允许误差附注
01 长度允许误差纵向：-5mm～0mm；环向：-10mm～0mm
02 高度允许误差-0.5mm～0mm
03 宽度允许误差-1.0mm～0mm
04 接头允许误差-0.5mm～0mm 相对高度7.2性能指标
7.2.1遇水膨胀橡胶
（1）硬度（SH）外侧 43°±5°，内侧45°±7°
（2）拉伸强度≥4.0Mpa
（3）伸长率≥400%
（4）质量变化率≤2%
（5）静水膨胀率（止水条）外侧≥300%，内侧≥400%
7.2.2三元乙丙橡胶
（1）硬度（SH） 67°±5°
（2）拉伸强度≥10.5Mpa
（3）扯断伸长率≥350%
（4）压缩永久变形≤25%
（5）拉伸强度变化率≥-15%
（6）扯断伸长率变化率≥-30%
（7）硬度变化≤8°
（8）防霉等级达到或优于一级
7.2.3氯丁橡胶
（1）硬度（SH） 50°±5°
（2）拉伸强度≥12Mpa
（3）扯断伸长率≥440%
（4）压缩永久变形≤22%
（5）拉伸强度变化率≥-10%
（6）扯断伸长率变化率≥-20%
（7）硬度变化≤8°
（8）防霉等级达到或优于一级
7.2.4粘结剂
单组份氯丁－酚醛胶粘剂技术指标如下表：
序号项目指标
01 氧指数（不燃物）37或阻燃性，离火2秒自熄
02 粘接面剪切面强
度（Mpa）
橡胶与水泥≥0.27
橡胶与钢板
橡胶与橡胶
≥4.0
≥0.3
7.2.5环缝软木衬垫
（1）拉伸强度 >2Mpa
（2）压缩率≥50%
（3）压缩回弹率≥75%
（4）硬度SH 80°±5°
（5）由2.5mm压缩至1mm时，每平方反力2700～3000t
（6）由2.5mm压缩至1mm时，材料弹性模量MAP45～50
（7）热空气条件下硬度变化（100C° 70hr的变化）0°～10°（8）热空气条件下重量变化（100C° 70hr的变化）-10%～0% （9）热空气条件下曲挠性指标变化（100C° 70hr的变化）≤10% （10）耐水体积变化（100C° 1hr的变化）-10%～15%
7.2.6纵缝丁腈软木橡胶板
（1）拉伸强度 >2Mpa
（2）压缩率≥40%
（3）压缩回弹率≥75%
（4）硬度SH 50°±5°
（5）由2.5mm压缩至1mm时，每平方反力5t
（6）热空气条件下硬度变化（100C° 70hr的变化）0°～10°（7）热空气条件下重量变化（100C° 70hr的变化）-10%～0% （8）热空气条件下曲挠性指标变化（100C° 70hr的变化）≤10% （9）耐水体积变化（100C° 1hr的变化）-10%～15%
7.2.7自粘性橡胶薄板
剪切粘结强度≥0.15Mpa
伸长率 >500%
7.2.8海绵橡胶
比重 1.05
弹性模量三元乙丙橡胶（弹性密封衬垫用）的20%～40%
7.2.9缓膨剂
序号项目指标备注
01 干燥时间：表干（h）；干燥时间：实干（h）≤10；≤24
02 粘度（Mpa）50~500
8．作业过程
8.1材料准备
在施工前，每一环需准备以下材料：
序号项目类型单
位
数量备注
01
止水条标准块条6+6 标准块
02 邻接块条2+2 邻接块
03 封顶块条1+1 封顶块
04 软木衬垫环缝套 1
05 丁腈软木橡胶板纵缝套 1
06 自粘性橡胶薄板块18A+18B
07 粘结胶桶 1
08 刷子把 5
09 胶水刮刀把 2
10 木榔头个 2
11 胶水桶个 2
12 纵向螺栓孔密封垫圈Φ36 个36 随管片下井
13 环向螺栓孔密封垫圈Φ36 个36 随管片下井*14 纵向螺栓Φ30 套36 随管片下井*15 环向螺栓Φ36 套36 随管片下井
备注：1、带*号项目不为防水材料，随管片一起下井。
8.2工艺流程

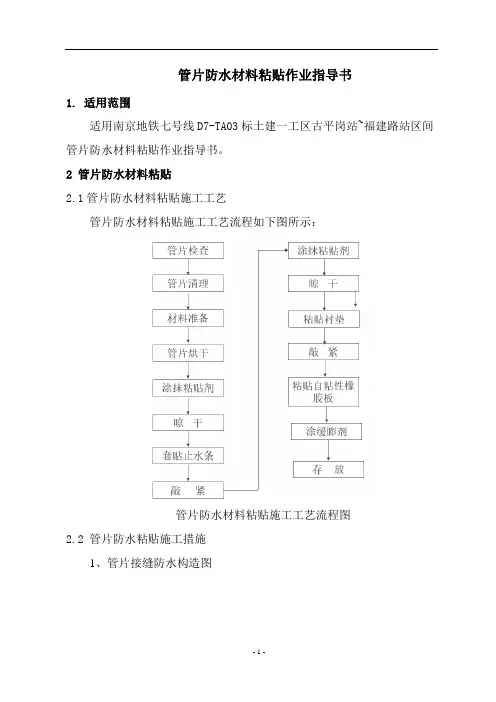

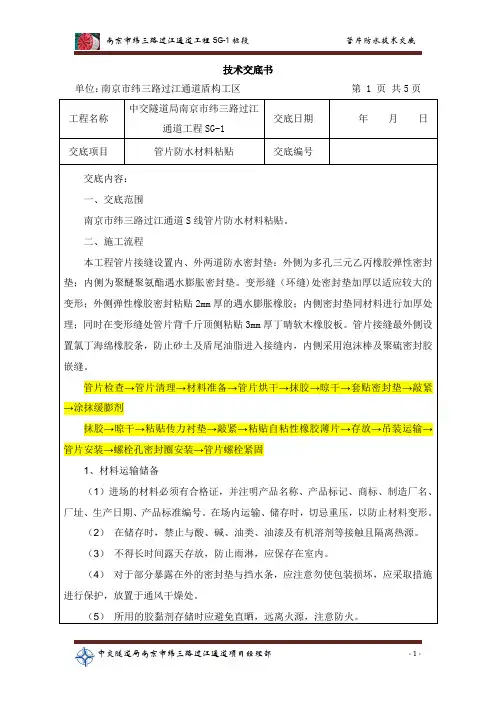

管片检查→管片清理→材料准备→管片烘干→涂抹粘贴剂→晾干→套贴止水条→敲紧→涂抹粘贴剂→晾干→粘贴衬垫（环缝为软木衬垫，纵缝为丁腈软木橡胶板）→敲紧→粘贴外侧海绵橡胶→粘贴自粘性橡胶板→粘贴海绵橡胶→涂缓膨剂→存放→下井运输→管片安装→弹性垫圈安装→管片螺栓紧固。
1、管片到达工地后，必须经过质检工程师和监理的检查验收方可进行管片粘贴的准备。每块管片都进行外观质量检验，管片表面应光洁平整，无蜂窝、露筋、无裂纹、缺角。轻微缺陷进行修饰，止水带附近不允许有缺陷，灌浆孔应完整，无水泥浆等杂物。检查合格后按照管片类别分类堆放管片；
2、管片清理应保证止水槽部位表面无附着物、无灰尘，不允许清理时对管片造成损伤，清理后表面光滑整洁。
3、材料准备要按技术指令合理准备粘贴施工工具及管片防水材料等，使用的材料需按要求检验合格后方可使用。
4、粘贴时管片表面应干燥清洁。
5、用刷子在管片环纵接触面、预留粘贴止水条的沟槽及止水条上涂抹粘贴剂，涂抹要均匀，不允许漏刷现象出现。
6、涂完粘贴剂后凉置一段时间（一般10－15分钟，随气温、湿度而异），待手指接触不粘时，再将加工好的框形止水条套入密封沟槽内。
7、将止水条套入管片预留沟槽中时，统一将止水条的外边缘与管片预留沟槽的外弧边靠紧，套入止水条时先将角部固定好，再向角部两边推压。
武汉长江隧道管片为九等分块通用环，管片宽度最窄位置处于封顶块中间，最宽位置处于B3、B4块接缝处，因此：标准块止水条粘贴时环面（纵缝）长边一律朝向B3、B4块接缝处，环面（纵缝）短边朝向封顶块位置，纵面（环缝）长度
相等；邻接块环面（纵缝）长边为斜边位置，纵面（环缝）长边为管片凹面位置；封顶块环面（纵缝）长度相等，纵面（环缝）长边为管片凸面位置。具体止水条安装指导见下表：
类别 F
L1
L2
B1
B2
B3
B4
B5
B6
环面 长边为 顶进方向 长边被向 顶 进方向 长边被向 顶 进方向 相等
相等
相等
相等
相等
相等
纵面
相等
长边 靠近B1
长边 靠近B6
长边 靠近B2
长边 靠近B3
长边 靠近B4
长边 靠近B3
长边 靠近B4
长边 靠近B5
8、用木榔头依次敲紧止水条，使止水条在管片上，注意不要敲破止水条，粘贴后的止水条应牢固、平整、严密、位置准确，不得有鼓起、超长与缺口等现象。
9、以类似的方法粘贴环纵缝衬垫，环缝的软木衬垫粘贴在管片背千斤顶侧环面，粘贴衬垫时应注意预留螺栓孔。粘贴好的衬垫不得出现脱胶、翘边、歪斜等现象。
10、在管片外侧四周粘贴海面橡胶。
11、止水条及软木衬垫粘贴好后，按设计在管片角部粘贴自粘性橡胶薄板（分A 、B 两种类型），加强角部防水。粘贴时，仅需覆盖一半止水条表面。见附图《自粘性橡胶薄板粘贴示意图》
12、连接螺栓弹性密封垫圈按数量随管片螺栓配套下井，井下进行管片安装
类
类自粘性橡胶薄板粘贴示意图
时套装在连接螺栓垫圈下。
13、天气潮湿或雨天要注意对粘贴好的止水条进行保护，表面覆盖防水设施。
14、井下积水时要对止水条涂抹缓膨剂或用塑料薄膜进行包裹，正式安装时对薄膜撕除。
15、管片下井及运输时不得对贴好的防水材料造成损伤。
8.3人力资源配置
本作业工序配熟悉防水材料施工工艺的操作工人完成，粘贴止水条、管片卸车及下井吊运共需6人。
9.其他注意事项
9.1管片运输至现场后，由质量检查员对管片进行质量检查。合格后方可进行防水材料安装作业；
9.2遇水膨胀橡胶遇水和潮气会膨胀，故逢雨天或梅雨季节应覆盖防雨布，同时在表面涂缓膨剂，在拱底块管片的密封垫露在外面的表面必须涂刷膨胀剂；
9.3在涂缓膨剂的同时，应将管片垫高，并用防雨布将管片覆盖严实；
9.4保证粘贴质量，尽量不磕碰，以防止水条脱落；
9.5将管片连接螺栓、螺栓孔密封圈、注浆孔密封圈等随管片成套吊运下井；
9.6下雨天在运输、吊运管片时，要防止管片淋雨，防止遇水膨胀橡胶发生预膨胀；
9.7场地内管片倒运作业时，要尽量避免对已贴好的防水材料造成损坏；
9.8 管片的防水材料要堆放整齐，粘贴完毕后及时对现场进行打扫，保证良好的文明施工现场。
管片粘贴记录表
序号班组管片型号粘贴环号粘贴时间下井时间备注
记录: 班组长: 日期:
