机电工程系课程设计说明书 专业：机械电子工程 课程：机械原理课程设计 姓名：廖聪 学号：2015143227 班级：15级机械电子工程2班 时间：2017. 06. 26～2017. 06. 30
目录 设计任务书 (1) 第一章机械方案的设计与选择 (3) 1.1 功能要求 (3) 1.2 机械方案的设计与选择 (3) 第二章机构结构设计 (6) 2.1 原始数据 (6) 2.2 图解法设计机构 (6) 2.3 解析法设计机构 (7) 第三章机械系统运动简图绘制 (8) 3.1选定比例尺 (8) 3.2运动简图绘制 (8) 第四章解析法运动分析 (9) 4.1 建立机构位置方程 (9) 4.2位置方程求解（消元法） (9) 4.3位置方程求解（几何法） (11) 4.4 建立速度方程并求解 (12) 4.5 建立加速度方程并求解 (12) 4.6 运动分析程序 (13) 第五章图解法运动分析 (13) 5.1 选取分析位置 (13) 5.2 分析位置机构运动简图绘制 (13) 5.3 速度分析 (14) 5.4 加速度分析 (15) 第六章计算机编程 (16) 6.1 交互界面设计 (16) 6.2 数据输入有效性检验 (17) 6.3 主程序设计 (17) 6.4 结束退出程序设计 (20) 总结 (21)
设计任务书 一、设计任务 汽车风窗刮水器机构 二、课程设计的目的 1、进一步巩固和加深我们所学的理论知识，并将它们应用于实际机构的分析研究和设计中，培养我们分析问题、解决问题的能力。 2、使我们得到机械运动方案设计的完整训练，并具有机构选型、组合以及确定传动方案的能力，培养我们开发和创新机械产品的能力。 3、使我们对于机械的运动学分析和设计有一较完整和系统的概念。 4、进一步提高我们的设计计算、分析、绘图、表达和使用技术资料的能力。 三、原始条件 1、工作条件 （1）曲柄AB由电机通过减速器带动单向转动； （2）刮水器左右摆动角 ； （3）刮水器左右平均速度相等，无急回特性； 2、精度与误差要求 摆角允许误差：±5% 3、原始数据： 本设计小组为第3组数据。 四、任务图示 图1 汽车风窗刮水器机构
前言 本标准是JB 3921.1一85《汽车风窗玻璃电动洗涤器技术条件》和JB 3921.2 一85《汽车风窗玻璃电动洗涤器试验方法》的修订版。本标准不等效采用JIS D 5704一1994《汽车风窗玻璃电动洗涤器》。 此次修订的主要内容如下： a）技术要求中，取消“洗涤器能力”一条，相应地在定义中取消“日光窗 孔”、“刮刷周期”和“洗涤面积”； b）技术要求中，增加了“绝缘电阻”一条； c）在耐温性试验中，低温由“一25℃±3℃”改为“一20℃±3℃”高低温性 能试验中，低温试验温度由“一25℃±3℃”改为“一20℃±3℃”； d）在耐振性试验中，左右、前后振动时间由4h减为2h； e）耐久性试验方法有改动。 本标准由机械工业部汽车工业司提出。 本标准由全国汽车标准化技术委员会归口。 本标准由武汉汽车车身附件研究所负责起草。 本标准起草人：李再华、车勇。 本标准于1985年首次发布。 本标准由全国汽车标准化技术委员会负责解释。 中华人民共和国汽车行业标准 QC/T 246—1997 汽车风窗玻璃电动洗涤器技术条件代替JB 3921.1—85
JB 3921.2—85 1范围 本标准规定了汽车风窗玻璃电动洗涤器 (以下简称洗涤器）的技术要求、试验方法、结构型式以及检验规则。 本标准适用于洗涤器。 2引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JB 2864一81 汽车用电镀层和化学处理层 JB 3918一85 汽车用洗涤电动机技术条件 QC/T 73一93 汽车电气设备产品型号编制方法 ZB T35001一87 汽车电气设备基本技术条件 3定义 本标准采用下列定义。 3．1洗涤器 洗涤器是把洗涤液喷射到汽车风窗玻璃上的一种装置，它由储液箱、软管、洗涤泵、喷嘴以及控制装置构成。 3．2控制装置 洗涤器的操作部分，起开动和停止洗涤器的作用。 3．3洗涤液 指硬度低于205g/1000kg的水或加入适量商用添加剂的水溶液。
乘用车挡风玻璃刮水器系统 前言：该标准已作过修改以符合SAE技术标准局的格式。在第二部分已添加了参照标准，第三部分中的定义已更改。所有其它部分的编号已作了修改。 1.范围 该SAE推荐操作规程的建议是为了乘用车、轻卡和多功能车带（GVM）或4100kg（100001b）或更小。 a)挡风玻璃刮水器系统的最低性能标准。 b)试验方法，可由商业试验机构在统一的试验设备上进行试验的 方法。 c)前刮系统特性和现象的统一术语以及工程结构研究使用的特 性值来评价系统性能。 d)功能、使用等的设计和系统零部件的位置的指南。 在该文件中的试验方法和最低的性能标准，外形是基于当前可用的工程数据。在前刮系统性能发展后，必须阶段性地检查和修改文件以添加数据。 2.参照标准 3.定义 3.1 挡风玻璃刮水器系统 3.2 刮板 3.3 刮水板胶条 3.4 刮臂 3.5 连杆组件 3.6 刮水器控制开关
3.7 刮刷区域 3.8 视野 3.9 有效刮刷模式3.10 循环 3.11 串接模式 3.12 相向模式 3.13 单臂模式 3.14 抖动 3.15 气泡 3.16 细线 3.17 波皱 3.18 水带 3.19 水雾 3.20 雪负荷 3.21 电机堵转力矩3.22 系统力矩 3.23 湿干 3.24 潮湿 3.25 相对空气速度3.26 日光入口 3.27 功能 3.28 多层挡风玻璃3.29 打边 3.30 翻边
3.31 橡胶沉积 3.32 每分钟循环数 3.33 风抬升 3.34 偏角 3.35 刃口负荷 3.36 刮臂的拱形或弧形 3.37 挂勾 3.38 绘图器 3.39 底端 3.40 顶端 4.一般性能 4.1 挡风玻璃刮水器系统 4.1.1视线区 视线区在挡风玻璃上规定为三个特定的区域。这三个区域用负荷汽车发展成为制造商的主要设计负荷，在表1中标为区域A、B和C。每个区域用表1中的角度表示升在图6中应用。在侧视图中，区域的上下边界是两个平面的交叉形成的，这看起来就是视野上下边沿的切线。这些平面由上述的角和下述的XX线确定。在平面图上，区域的左和右边界是由玻璃表面的与左和右边沿的垂直切面确定的。平面由角度和XX线的左和右来确定的。在刮刷区域确定的比例中使用的区域是玻璃外表面上在日光进口边缘25mm以外的区域。比例为刮刷区域与规定区域之比。采用5.1中的试验方法，刮试比例见表1。
机械原理设计任务书 学生姓名C25 班级学号 设计题目：福克斯汽车风窗刮水器机构设计 一、设计题目简介 挡风玻璃雨刮器是重要的安全件，它必须能有效地清除雨水、雪和污，一副好的雨刮也会为驾驶人士带来极大的方便。因此雨刮器设计具有很重要的地位。本题目就是依据目前福克斯汽车前挡风玻璃尺寸，按照最大化原则设计进行雨刮器机构进行设计。 二、设计数据与要求 福克斯前挡风玻璃尺寸： 长:1463.3mm，宽:1023.3mm，厚:6.3 mm, 中高:95.7mm 对角:158.7mm 三、设计任务 1、根据目前所用的单双臂的情况，进行分析选择一种类型作为设计基础，然后在最大刮水面积和对驾驶员最有利的位置要求的前提下提出雨刮器工作机构方案并进行对比确定最合适的刮水器机构方案，绘制机构简图；
2、根据所提供的工作参数，对刮雨器机构尺度综合，确定机构各个杆件的长度；应有计算过程及步骤 3、在机械基础实验中心机械原理实验室（2号楼一层）搭建机构运动模型，检验机构的有效性，并测量相关尺寸，写出其实验及测试过程； 4、用软件（VB、MATLAB、ADAMS或SOLIDWORKS等均可）对执行机构进行可视化仿真，并画出输出机构的位移、速度、和加速度线图。 5、进行动力学计算，确定各个构件受力及工作阻力等； 6、编写设计计算说明书，其中应包括设计思路、计算及运动模型建立过程以及 效果分析等。 完成日期：年月日指导教师
刮水器的功用 为了保证汽车在雪雨天有良好的视野，各种车辆均配有刮水器，它利用连杆运动机构将电机连续旋转运动化为刮片的往复挂刷运动，清除车窗上的水滴或污垢，保持清晰的视野。 刮水器的机构简介及运动原理 汽车风窗刮水器是利用汽车刮水的驱动装置，刮水器工作时，由电动机带动齿轮装置，传至曲柄摇杆装置，将电动机单向连续转动，转化为刷片做往复摆动，其左右摆动的平均速度相同. 机构简介 汽车风窗刮水器是用于汽车刮水刷的驱动装置。如图1所示，风窗刮水器工作时，由电动机带动齿轮装置，传至曲柄摇杆装置。电动机单向连续转动，刮水杆作左右往复摆动，要求左右摆动的平均速度相同。 图1

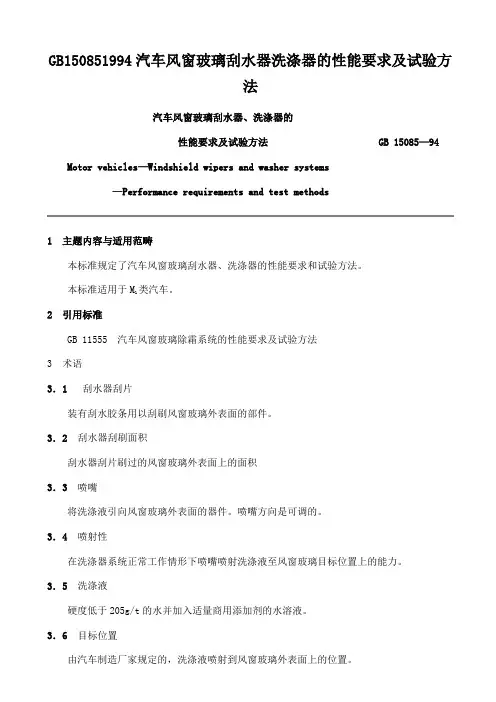

中华人民共和国国家标准 汽车风窗玻璃刮水器、洗涤器的 性能要求及试验方法GB 15085—94 Motor vehicles—Windshield wipers and washer systems —Performance requirements and test methods 1 主题内容与适用范围 本标准规定了汽车风窗玻璃刮水器、洗涤器的性能要求和试验方法。 本标准适用于M 类汽车。 1 2 引用标准 GB 11555汽车风窗玻璃除霜系统的性能要求及试验方法 3术语 3．1刮水器刮片 装有刮水胶条用以刮刷风窗玻璃外表面的部件。 3．2 刮水器刮刷面积 刮水器刮片刷过的风窗玻璃外表面上的面积 3．3 喷嘴 将洗涤液引向风窗玻璃外表面的器件。喷嘴方向是可调的。 3．4 喷射性 在洗涤器系统正常工作情况下喷嘴喷射洗涤液至风窗玻璃目标位置上的能力。 3．5 洗涤液 硬度低于205g/t的水并加入适量商用添加剂的水溶液。 3．6 目标位置 由汽车制造厂家规定的，洗涤液喷射到风窗玻璃外表面上的位置。 4 性能要求 每辆汽车均须装备刮水器和洗涤器
4．1 风窗玻璃刮水器系统 4．1．1 刮水器的刮刷面积应覆盖A区域的98％以上，B区域的80％以上。A、B区域按GB 11555中第5章有关规定进行确定。 4．1．2 刮水器系统至少应具备两种刮刷频率。高频必须不小于45次／min， 低频不得小于20次／min，且高频与低频之差应不小于15次／min（刮水器工作时刮片的一个往返运动为一次）。 4．1．3 刮水器关闭时，刮片应自动返回至其初始位置。 4．1．4 刮水器工作时能承受15s的外力阻挡负荷，之后所有部件仍能工作。4．1．5 刮水器系统在外界温度－18±3℃的干燥风窗上应能持续工作2min。 对刮刷面积不作特定要求。 4．2 风窗玻璃洗涤器系统 4．2．1 洗涤器应有能力在常温下供给足够的液体，将占A区域60％以上的面 积清洗干净。 4．2．2 洗涤器应能承受喷嘴被堵塞时的负荷，经过堵塞试验后，洗涤器仍具 有喷射性。 4．2．3 洗涤器应能承受温度试验，在经过5.2.3、5.2.4、5.2.5、5.2.6试验后，该系统仍具有喷射性。 4．2．4 洗涤器贮液罐容量不得小于1L。 5 试验方法 5．1 风窗玻璃刮水器系统 5．1．1 试验条件（另有规定的试验条件除外） a．环境温度应在10～40℃之间； b．风窗玻璃应保持潮湿； c．蓄电池电压不得低于额定电压，且不能超过额定电压2V d．发动机转速必须接近但不得超过最大功率转速的30％； e．接通近光前照灯；
机械原理 课程设计说明书设计题目：汽车风窗刮水器机构设计与分析学院： 班级： 设计者： 指导老师： 时间： 目录 一、机构简介及设计数据.............................................. 1.1机构简介及设计数据 .......................................... 1.2设计内容 (3) 二、刮水器机构相关数据的计算及分析.................................. 2.1机构尺寸、即为家教、传动角的计算.............................. 2.2加速度，速度多边形的计算与分析................................ 2.3曲柄摇杆机构动态静力分析 (13)
三、课程设计总结 (15) 3.1机械原理课程设计总结 (15) 3.2收获与感想 (15) 3.3参考文献 (15)
一．机构简介及设计数据 1.1机构简介与设计数据 （1）机构简介 汽车风窗刮水器是用于汽车刮水刷的驱动装置。如图1- (a)所示，风窗刮水器工作时，由电动机带动齿轮装置1-2，传至曲柄摇杆装置2'-3-4。电动机单向连续转动，刮水杆4作左右往复摆动，要求左右摆动的平均速度相同。其中，刮水刷的工作阻力矩如图1- (b)所示。 图1 汽车风窗刮水器 （a）机动示意图；（b）工作阻力矩曲线 （2）设计数据 设计参考数据见表1所示 表1 设计数据 1.2设计内容
（1）对曲柄摇杆机构进行运动分析。作机构12个位置的运动速度和加速度线图，构件4的角速度与角加速度线图。 （2）对曲柄摇杆机构进行动态静力分析。确定机构一个位置的各个运动副反力及应加于曲柄上的的平衡力矩。
机械原理 课程设计说明书 设计题目：汽车风窗刮水器机构设计与分析学院： 班级： 设计者： 指导老师： 时间：
目录 一、机构简介及设计数据 (2) 1.1机构简介及设计数据 (2) 1.2设计容 (3) 二、刮水器机构相关数据的计算及分析 (4) 2.1机构尺寸、即为家教、传动角的计算 (4) 2.2加速度，速度多边形的计算与分析 (4) 2.3曲柄摇杆机构动态静力分析 (13) 三、课程设计总结 (15) 3.1机械原理课程设计总结 (15) 3.2收获与感想 (15) 3.3参考文献 (15)
一．机构简介及设计数据 1.1机构简介与设计数据 （1）机构简介 汽车风窗刮水器是用于汽车刮水刷的驱动装置。如图1- (a)所示，风窗刮水器工作时，由电动机带动齿轮装置1-2，传至曲柄摇杆装置2'-3-4。电动机单向连续转动，刮水杆4作左右往复摆动，要求左右摆动的平均速度相同。其中，刮水刷的工作阻力矩如图1- (b)所示。 图1 汽车风窗刮水器 （a）机动示意图；（b）工作阻力矩曲线 （2）设计数据 设计参考数据见表1所示 表1 设计数据
1.2设计容 （1）对曲柄摇杆机构进行运动分析。作机构12个位置的运动速度和加速度线图，构件4的角速度与角加速度线图。 （2）对曲柄摇杆机构进行动态静力分析。确定机构一个位置的各个运动副反力及应加于曲柄上的的平衡力矩。
二．刮水器机构相关数据的计算及分析 2.1机构尺寸、极位夹角、传动角的计算 （1）L BC=180mm （2）极位夹角θ=180 (k-1)(k+1) ∴θ=0° 可见该机构无急回作用，可以达到摆臂左右摆动速度相同的要求。（3）传动角 r′=arcos(b^2+c^2-{(d-a)}^2)/2bc r1′=180 - arcos(b^2+c^2-{(d-a)}^2)/2bc 计算得r′= r1′=30 2.2加速度，速度多边形的计算与分析 1.由已知条件可得： V B=W AB×L AB W AB=30π/60 m/s L AB=60 mm ∴V AB=0.188 m/s ∴a B=W AB2×L AB=0.592 m2/s 选比例尺：μv=V B/pb=9.42 (m/s)/m
汽车风窗刮水器机构 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
武汉工程科技学院 机械原理课程设计说明书 汽车风窗刮水器机构姓名 班级 学号 指导教师 年月日 目录 .
前言 1.课程设计的目的 机械原理课程是培养学生具有进行机械系统运动方案设计初步能力的技术基础课。课程设计则是机械原理课程的实践环节。其基本目的是： ①通过课程设计，综合运用机械原理课程的理论和实践知识，分析和解决与本课程有关的实际问题，并使所学的知识进一步巩固、加深。 ②使学生得到拟定运动方案的训练，并具有机械选型与组合以及传动方案的能力，培养学生开发和创新机械产品的能力。 ③使学生对运动学和动力学的分析与设计有一套完整的概念。 ④通过课程设计，进一步提高学生运算、绘图、表达、运用计算机和查阅有关资料的能力。 2.课程设计的任务 机械原理的任务一般可分为以下几部分： ①根据机械的工作要求，进行机械的选型与组合。 ②设计该机械系统的几种运动方案，对各种运动方案进行对比和选择，确定运动方案。
③对选定方案中的机构进行设计和分析。 ④拟定、绘制机构运动循环图。 ⑤进行机械动力分析与设计。 一.方案分析和比较 1.概述? 根据雨刮器的传动连杆机构不同可分为对向式刮刷和平行式刮刷，根据刮水器臂可分为单臂雨刮器和双臂雨刮器。单臂式雨刮器刮水范围较小效率比较高但没有双臂式的刮得清洁也没有双臂式的刮刷范围大，对向式雨刮器会影响驾驶员的视线，也会干扰驾驶员的正常驾驶，为此目前汽车前风窗几乎均采用双臂平行式刮刷形式的雨刮器。 2.方案比较 方案一:动力源是永磁直流电动机,其转速和方向的控制由电子控制电路负责。动力输出经过蜗轮蜗杆机构实现减速增扭作用,蜗轮的转动带动与之铰接的连杆运动，连杆将运动传导至铰接的三角架，从而带动刮刷臂同向摆动达到刮刷目的。? 此方案的主要缺点是三角形铰接架占用空间比较大,结构相对复杂。 方案二：动力源同样是永磁直流电动机，动力输出后经过减速器减速增扭后输出，输出轴与三根连杆铰接的三角架铰接点①相连，带动三角架旋转从而带动雨刮臂实现同向平行刮刷运动。?
. . . . .. . 机械原理 课程设计说明书 设计题目：汽车风窗刮水器机构设计与分析学院： 班级： 设计者： 指导老师： 时间：
目录 一、机构简介及设计数据 (2) 1.1机构简介及设计数据 ...................... 错误！未定义书签。 1.2设计内容 (3) 二、刮水器机构相关数据的计算及分析......... 错误！未定义书签。 2.1机构尺寸、即为家教、传动角的计算 ... 错误！未定义书签。 2.2加速度，速度多边形的计算与分析...... 错误！未定义书签。 2.3曲柄摇杆机构动态静力分析 (13) 三、课程设计总结 (15) 3.1机械原理课程设计总结 (15) 3.2收获与感想 (15) 3.3参考文献 (15)
一．机构简介及设计数据 1.1机构简介与设计数据 （1）机构简介 汽车风窗刮水器是用于汽车刮水刷的驱动装置。如图1- (a)所示，风窗刮水器工作时，由电动机带动齿轮装置1-2，传至曲柄摇杆装置2'-3-4。电动机单向连续转动，刮水杆4作左右往复摆动，要求左右摆动的平均速度相同。其中，刮水刷的工作阻力矩如图1- (b)所示。 图1 汽车风窗刮水器 （a ）机动示意图；（b ）工作阻力矩曲线 （2）设计数据 设计参考数据见表1所示 内容 曲柄摇杆机构设计及运动分析 曲柄摇杆机构动态静力分析 符号 1n K ? AB l 1x 4DS L 4G 4S J 1M 单位 r/min ()? mm N 2m kg ? mm N ? 数据 30 1 120 60 180 100 15 0.01 500
