植
筋
施
工
方
案
建筑加固工程有限公司二零一二年二月
目录
一、编制依据0
二、工程概况0
三、植筋0
四、锚固钢筋的孔深、孔径要求及植筋最小间距要求2
五、后植入锚固钢筋施工规程3
六、检测5
七、安全技术措施5
八、环境保护措施6
九、文明施工综合管理措施6
一、编制依据
1、施工图纸设计变更及要求与本工程有关的各种有效版本规范、
规程、图集及文件。
2、《质量体系—生产、安装和服务的质理保证模式》
3、土建工程施工涉及的主要规范规程
4、《混凝土结构工程施工及验收规范》(GB50204—92)
5、《商品混凝土质量管理规程》(DBJ0l—06—09)
6、《混凝土质量控制标准》(GB50164—92)
7、《混凝土强度检验评定标准》(GBJl07—87)
8、《混凝土结构加固技术规范》(CECS25—90)
9、《建筑机械使用安全技术规程》(JGJ33—86)
10、《建筑现场临时用电安全技术规程》(JGJ46—88)
11、《建筑施工高处作业安全技术规程》(JGJ46—91)
12、《建筑工程施工现场供用电安全规范》(GB50194—93)
13、《建筑工程质量检验评定标准》(GBJ301—88)
二、工程概况
本工程根据业主要求，对原进行改造续建，根据设计要求，采用植筋方法进行后锚固钢筋。
三、植筋

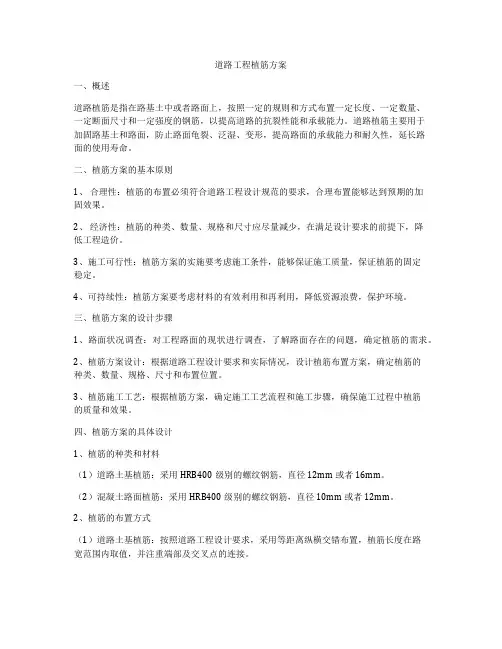

1、概述
钢筋后植锚固工艺无论在过去、现在、还是将来，在众多项目的
植筋专项施工方案 第1章编制依据 1《混凝土结构后锚固技术规程》（JGJ145-2013）； 2《混凝土结构加固设计规范》（GB 50367-2013）； 3《施工现场临时用电安全技术规程》（JGJ46-2005）； 4《混凝土结构工程质量验收规范》（GB50204-2015）； 5《建筑机械使用安全技术规程》（JGJ33-2012）； 6《砌体结构工程施工质量验收规范》（GB50203-2011） 7《建筑锚栓抗拉拔、抗剪性能试验方法》DG/TJ08-003-2000 8本工程设计图纸、设计变更及《施工组织设计》； 第二章工程概况 工程名称：阳光新城商住小区一期 工程地点：玉林市二环南路北侧、玉发大道西侧 建设单位：广西银广厦房地产开发有限公司 监理单位：广西刚正建筑工程监理有限公司 设计单位：深圳市华蓝设计有限公司 施工单位：广西明星建设工程有限公司 勘察单位：地矿梧州地质工程勘察公司 总建筑面积（含地下室）：79642.69m2 工期要求：480日历天 开工日期：2016年4月1日 计划竣工日期：2018年2月20日 工程规模： 本工程拟建1#～12#楼（共12栋）与幼儿园（一栋）和半地下室商业； 半地下室商业：建筑面积8412.04㎡，层高4.5㎡m，层数1层。 1#～2#商业建筑面积：5128.96㎡，占地面积1642.15㎡，建筑高度13.2m，层数3层。 3#～6#商业建筑面积：11587.87㎡，占地面积3626.83㎡，建筑高度13.2m，层数3层。 7#～9#商业建筑面积：7709.74㎡，占地面积2408.97㎡，建筑高度13m，层数3层。 1#～4#住宅楼建筑总面积：13138.80㎡，建筑高度39.9m，层数11+1层。 5#～9#住宅楼建筑总面积：18160.00㎡，建筑高度39.9m，层数11+1层。 10#住宅楼建筑总面积：4575.12㎡，建筑占地面积：418.76㎡，建筑高度36.6m，层数11+1层。11#～12#住宅楼建筑总面积：10930.16㎡，建筑占地面积1026.66㎡，建筑高度36.6m，层数11+1F。 除了幼儿园为框架结构，余下其它住宅楼均为剪力墙结构，抗震设防烈度为七度，设防等级三级，抗震设防类别为丙类，火灾危险分类为戊类，耐火等级一级，屋面防水等级1级，结
万寿综合大楼附属工程 加层楼面 植 筋 施 工 组 织 设 计 方 案 南京市水利建筑安装工程有限公司
植筋工程施工方案一．工程概况 加层楼面植筋25和22的螺纹钢筋850根左右 由我单位施工。 二．工程量及工期安排 （一）工程量：850根 （二）工期安排：10天 （三）施工基本要求：砼基C30
三．植筋施工工艺过程 （一），植筋施工工艺过程 放线定位钻孔，孔深丈量清孔，注胶植入钢筋待固化时间。（附图）(二)，施工工序及注意事项 1，放线定位：由土建根据图纸现场划线定位，并指出植筋部位和可移动的范围，并作出明显标志。 2，钻孔：使用电锤（或电钻）钻入植入钢筋相配的孔径/孔深适的孔。孔径/孔深按照使用进口胶或国产胶不同以及锚固基材（砼体）强度不同而选用，一般原则孔径比钢筋直径大4mm，孔深为钢筋直径的10倍D。 钻孔一般为垂直基材表面，但有的孔由于体内钢筋的影响只能斜打穿过，在梁柱接头的地方由于钢筋密集/定位的地方无法钻孔，只能移位钻孔，在梁柱设计尺寸允许的范围内将设计钢筋总数植入，如有困难请示解决（如变更钢筋直径，大移位等）。 3、清孔前应检查钻孔深度达到要求，即可终止钻孔。 4、清孔：清孔的目的是洗清孔内渣粉，保证植筋胶能与孔壁/钢筋形成强固的粘结力，清孔方法： 第一步：先用强力空气冲洗孔底和孔壁。 第二步：再用钢丝刷清孔壁。 第三步：第二次强力空气冲洗孔。 5、助胶抢助胶：自孔底注射达孔深1/2﹍2/3十为止。
6、植入钢筋：用手将备好的钢筋，徐徐转入孔内即可。 7、待固化时间：固化时间随基材温度而定，如进口胶在0度左右约3个小时，5度左右约1.5个小时，20度左右约45分钟即可。在固化时间内，不能碰撞钢筋。 四、质量控制 （一）植筋的质量操作主要注意下列两点。 1、钻孔清孔的质量：要保证孔内清洁干燥，不能有水、尘土。 2、钻孔深度一定要保证10D﹍13D，视基材的强度和胶的质量有关，基材＞C25，进口胶应=10D，以保证锚固力。 （二）注胶时要检查胶质量和混合管，开始打出来的胶（未充分混合的）不能使用。 （三）钢筋植入后刚开始的20—40分钟内不允许用手摇动和物品碰动，应保持静止状态，防止破坏粘强度。植入的钢筋应清洁不含油污、灰渍且不应潮湿，保证钢筋和粘合剂完全粘合效果。（四）质量检查： 1、建议施工前可现场做一组（3根）移位种植钢筋的拉拔实验（可以破坏性拉拔）以检查胶的质量的施工水平，以及是否达到设计的要求。 破坏性实验，钢材破坏时轴向拉力特征值NRKS应为： NRKS=∏/4﹡d2﹡fuk
钢筋植筋施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
钢筋植筋施工方案 一、编制原则 根据有关本工程施工质量、施工进度、安全文明施工等要求，并落实各项施工方案和技术措施。我单位将与建设、监理单位密切配合，在工程完全施工前提下，保证以高质量、高速度全面完成本工程化学植筋工程。 二、编制依据 国家规范、规程及加固行业标准 《混凝土结构后锚固技术规程》（JGJ145—2004） 《混凝土结构加固技术规范》（CECS25—90） 三、工程概况 淮委合肥水利科研基地居住区项目施工2标段6#—10#楼、15#楼、19#楼、21#楼、地下A、C区.建设地点位于合肥市滨湖新区武汉路南侧，西藏路东侧。该工程总建筑面积平方米，工程总造价为10388万元，为高层住宅，其中地上,地下约13254 m2，其中6#—10#楼、15#楼、19#楼为地下一层地上18层框剪结构，会所21#楼为2层框架结构，设计使用年限50年，耐火等级二级，屋面防水等级二级，抗震设防烈度七度。 四、施工说明 二次结构L(包括过梁、圈梁、腰梁、窗下口压梁、按墙体高度增加梁等)、GZ、墙体拉结筋在填充墙砌体砌筑前采用“植筋法”进行植入（锚固）施工，在植筋位置钻孔、注胶并植入钢筋，利用化学
锚固胶作为钢筋与梁、墙、柱、板）混凝土的粘合剂，保证钢筋与梁、墙、柱、板混凝土的可靠粘接，从而减轻对原结构构件的损伤，墙体拉结筋根据砌块模数确定的正确位置，使设计（或构造）拉结筋与原结构柱（墙）混凝土的可靠粘接强度达到设计（或规范）要求，拉结筋上的拉力通过化学粘结剂向混凝土柱（墙）中传递。 五、工艺流程及施工操作要点 （一）工艺流程 弹线定位—〉钻孔—〉清孔—〉配胶—〉注胶—〉植筋—〉检查验收 （二）施工操作点 钢筋混凝土结构施工完毕后，在填充墙砌体施工前，进行拉结筋的施工。“植筋法”施工拉结筋主要工艺如下： 1、弹线定位：对照施工图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，在弹横线，横竖线相交部位，即为拉结筋的钻孔位置。 2、钻孔：根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按设计要求确定。如设计无要求时，孔深按≥15d考虑，一般采用100mm，孔径按d+2～4 mm控制，一般采用10 mm。钻孔时要使用冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制（如图1）。如钻孔时遇到柱（墙）主筋，可把钻
最新植筋工程施工方案 砌 体 工 程 植 筋 专项施工方案 编制： 审核： 批准： 重庆凤山建筑工程公司 2015年10月6日 目录 一、工程概况 (3) 二、编制依据 (3) 三、植筋胶技术指标 (4) 四、施工准备 (5)
五、工艺流程及施工操作要点 (5) 六、注意事项 (8) 七、质量要求 (9) 八、安全环保措施和文明施工 (10) 九、成品保护 (10)
一、工程概况 1.1工程名称：桐梓县马鞍山片区棚户区改造安置还房项目A7#号楼 1.2建设地点：贵州省桐梓县 1.3本工程A7#楼地上31F，建筑高度93.30M 1.4建筑结构形式：框架剪力墙结构，建组结构类别为丙类，使用年限50年，非抗震设防。 1.5耐火等级为地上一级，地下一级。 （1）植筋工程概况 本工程砌体结构工程与主体墙、柱的拉结，以及构造柱、圈梁等受力钢筋与主体的连接均采用后植筋方式。需植筋的部位主要有: 1.地下室外围增加混凝土挡土墙围蔽。 2.电梯井道增加混凝土底板及砼墙。 3.填充墙体与主体墙、柱的拉结：200厚墙体为竖向每400mm设置一道2φ6钢 筋，120厚墙为竖向每400mm设置一道1φ6钢筋；如墙体砌体材料规格有变，则拉筋间距应符合砌体材料模数。 4.墙体构造柱：构造柱受力主筋为4Φ12（螺纹）钢筋，截面为200*200。 5.紧靠墙、柱边的门窗洞过梁：过梁受力主筋筋根据门窗洞口宽度，按设计总 说明选用。 6.其他结构设计增加梁、柱、板、墙等构件的部位；结构设计更改主体结构的 部位等 7.其他有植筋需要的施工部位。 二、编制依据 1.B3701A04地块建筑、结构施工图纸，相关设计变更、联系单等技术文件 2.工程应用的主要规程、规范、标准 《砌体工程施工质量验收规范》GB50203-200 《建筑工程施工质量验收统一标准》GB50300-2001 《砌体填充墙结构构造》 06SG614-1 《建筑物抗震构造详图》 03G329-1 《施工手册》(第四版) 《混凝土结构加固技术规范》（CECS25:90）
植筋专项方案
植筋技术规范 [关键词] 植筋技术；非破损检验；破坏性检验 一、引言 近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程 实践中却普遍存在不统一的做法和不规范的行为。植筋工程的施 工质量直接影响到整个工程的质量，当引起工程人员的重视，特 别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处 理不当，可能为工程留下影响结构安全的隐患。本文意在经过整 理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行 为！ 某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧 的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭 一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有 框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块 长跨 6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板 配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋； 新增的框架梁中部分钢筋也需植筋。该植筋工程施工方案中部分 文字内容如下： 1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构 加固技术规范》CECS25︰90为标准。 2、植筋规格、数量、钻孔深度如下： 植筋规格（mm）φ8 φ18 φ22
φ25 植筋数量（根） 366 116 48 106 钻孔深度（mm）120 270 330 375 3、挑梁上部钢筋胶粘剂采用喜利得结构胶，其它部 位钢筋胶粘剂采用国产A级胶。钢筋植入后7日内严禁受到触动 和干扰，并按结构胶说明书要求加强保养和围护。 4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监 理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数 量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎 等后序工作。 5、现场检测抗拔力，当钢筋为Ⅲ级螺纹 钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要 求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。 二、植筋技术相关规范及规定 1、该工程方案编制、植筋施工、检测验收均以《混凝土结构加固 技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并 无非常具体的规定，这个古老的规范已经被《混凝土结构加固设 计规范》GB50367－（以下简称GB50367－）所替代， GB50367 －第12章“植筋技术”对植筋提出了更具体的要求。与植筋验 收关系更大的标准应该是《混凝土结构后锚固技术规程》JGJ145- （以下简称JGJ145- ），同时不同地区还有地方标准，比如重庆 市地方标准《混凝土无机锚固材料植筋施工及验收规程》 DBJ/T50-032- （以下简称DBJ/T50-032- ）。
1楼板植筋施工方案
目录 1、编制说明 (2) 2、编制依据 (2) 3、施工准备 (2) 3.1技术准备 (2) 3.2人员培训 (2) 3.3材料及施工工具准备 (2) 4、施工方案 (3) 5、质量保证措施 (4) 6、安全保证措施 (5) 7.环保措施 (5)
1#楼地面板植筋施工方案 1、编制说明 为保证太原名都首期开盘，应甲方要求，1楼首层地面板未与主体结构同时施工，先为了做首层地面而制定本施工方案。 2、编制依据 2.1太原市建筑设计院设计的太原名都首期主体及配套工程施工图纸； 2.2太原名都一期施工组织设计； 2.4公司颁布的相关管理条文。 2.5我公司长期以来积累的相关施工经验、教训等。 3、施工准备 3.1技术准备 3.1.1本工程拟施工顺序为300mm厚2：8灰土夯实——100厚C15素混凝土垫层——地梁上植筋——绑扎地面板钢筋——钢筋验收——浇筑地面混凝土。 3.1.2根据工程进度情况，编制各种材料的备料计划、计划进场时间安排，确保1#楼地面的及时完成。 3.1.3. 施工用水、电、及材料机械到位。
3.2人员培训 3.2.1对现场所有施工人员进行上岗培训。 3.2.2对工人进行安全教育，提高施工人员的安全意识。 3.3材料及施工工具准备 3.3.1材料准备： 钢筋植筋胶、Ф12钢筋、Φ10、Φ8钢筋、蛙式打夯机等。 3.3.2施工工具准备： 施工中，需准备的施工机具有：锤子、清孔风机、毛刷、电钻，等。 4、施工方案 4.1回填土作业 1、填土前应将基坑上的垃圾等杂物清理干净。 2、检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填上的含水量偏低，可采用预先洒水润湿等措施。 3、回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。因采用蛙式打夯机，每层铺土厚度为200～250mrn。每层铺摊后，随之耙平。 4、回填上每层至少夯打三遍。打夯应一夯压半夯，穷夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓“水夯”法。 5、深浅两基坑相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。如必须分段填夯时，交接处应填成阶梯形，梯形的高宽比一般为1∶2。上下层错缝距离不小于1.0m。
目录 1、编制说明 (2) 2、编制依据 (2) 3、施工准备 (2) 3.1技术准备 (2) 3.2人员培训 (2) 3.3材料及施工工具准备 (2) 4、施工方案 (3) 4.1基础部分施工 (3) 5、质量保证措施 (5) 6、安全保证措施 (5) 7.环保措施 (6)
1#楼地面板植筋施工方案 1、编制说明 为保证太原名都首期开盘，应甲方要求，1楼首层地面板未与主体结构同时施工，先为了做首层地面而制定本施工方案。 2、编制依据 2.1太原市建筑设计院设计的太原名都首期主体及配套工程施工图纸； 2.2太原名都一期施工组织设计； 2.4公司颁布的相关管理条文。 2.5我公司长期以来积累的相关施工经验、教训等。 3、施工准备 3.1技术准备 3.1.1本工程拟施工顺序为300mm厚2：8灰土夯实——100厚C15素混凝土垫层——地梁上植筋——绑扎地面板钢筋——钢筋验收——浇筑地面混凝土。 3.1.2根据工程进度情况，编制各种材料的备料计划、计划进场时间安排，确保1#楼地面的及时完成。 3.1.3. 施工用水、电、及材料机械到位。 3.2人员培训 3.2.1对现场所有施工人员进行上岗培训。 3.2.2对工人进行安全教育，提高施工人员的安全意识。 3.3材料及施工工具准备 3.3.1材料准备：
钢筋植筋胶、Ф12钢筋、Φ10、Φ8钢筋、蛙式打夯机等。 3.3.2施工工具准备： 施工中，需准备的施工机具有：锤子、清孔风机、毛刷、电钻，等。 4、施工方案 4.1回填土作业 1、填土前应将基坑上的垃圾等杂物清理干净。 2、检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填上的含水量偏低，可采用预先洒水润湿等措施。 3、回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。因采用蛙式打夯机，每层铺土厚度为200～250mrn。每层铺摊后，随之耙平。 4、回填上每层至少夯打三遍。打夯应一夯压半夯，穷夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓“水夯”法。 5、深浅两基坑相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。如必须分段填夯时，交接处应填成阶梯形，梯形的高宽比一般为1∶2。上下层错缝距离不小于1.0m。 6、基坑回填应在相对两侧或四周同时进行。基础墙两侧标高不可相差太多，以免把墙挤歪。 7、回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。要求压实系数≥0.94。 4.2 C15素砼垫层： 地面夯实以进行素砼垫层施工，浇筑垫层用商品砼，要严格控制砼坍落度，不合格的砼不准使用。砼用平板振捣器振至密实，密实标志是砼停止下沉，不再冒出气泡，表面呈现平坦，泛浆,拍实抹平，赶光，压实遍数不少于三遍，并按要求进行养护。要保证浇筑好混凝土以后的标高为建筑图纸上要求的标高。 4.3、地梁上植筋 4.3.1、孔位定位放线：根据轴线及施工图纸结施—9的钢筋间距数量要求进行植筋孔位放样，放样完成后进行孔位验收。
编制指导思想、编制原则 滨海立交独柱单支点墩柱加固工程 植筋施工方案 编制人： 审批人： 编制单位：中铁十八局集团第五工程有限公司 滨海立交独柱单支点墩柱加固工程项目经理部 编制时间：2015年10月15日
一、工程概况 滨海立交桥该桥位于滨海新区塘沽中心地带，北起天津开发区黄海路，南至塘沽区新华路和大连道，东接进港干道.改造的匝道桥位于滨海立交桥的D线、E线、F线、G线、I线、J线和P线，7条匝道共需加固80处墩（台）：38处墩（台）加设拉杆；35处中墩增大墩柱截面；7处联接墩增大墩柱截面。将原桥中墩墩柱截面增大为椭圆型墩柱，横桥向宽度400cm，纵桥向140cm，同时墩柱顶增设两个抗倾支座；中墩连接墩加固方式为：将原桥墩柱截面按菱形进行加大截面的改造，墩柱横桥向加宽至350cm，纵桥向为190cm。 墩柱增大截面中,墩柱主筋采用植筋方式植入原有承台，拉杆施工中采用植螺栓方式植入箱梁及墩柱。 二、施工准备 1、技术准备 （1）组织施工人员认真看图，准确掌握设计图的各重要细部要求，明确工艺流程及施工质量标准，并组织好图纸的自审和会审工 作。 （2）根据本工程的实际情况，编制植筋施工专项施工方案，对相关人员进行方案交底。 （3）按照图纸要求在需植筋的部位弹好墨线，确保施工的准确性。（4）施工前要做好各级技术交底。对于班组的交底以书面形式表达，班长在接受技术交底后认真贯彻施工意图，严格按程序和 技术要求施工。同时做好班组的安全教育、安全技术交底与生
产技术交底一起下达到班组。 （5）施工前，各种设备均应做好检修和保养，试运转合格。 （6）根据临电的平面布置，布好电路，确保现场的生产用电及照明工作。 2、材料准备 （1）按照进度计划要求组织材料进场，选定堆放场所并分类放置，做好台账和保管工作。 （2）原材料必须符合设计要求，使用前要对原材料的主要技术性能进行检验（见证取样），合格者才能使用。 （3）使用的钢筋要平直，并去污除锈。 （4）植筋工程量墩柱加固:φ25钢筋1136根，φ28钢筋1136根，拉杆植螺栓φ32螺栓376根，φ25螺栓772根，φ27螺栓304 根。 3、施工机具 （1）化学植筋机具应根据现场情况和环境条件来选择。如：电锤，角磨机或钢丝刷，空压机等。 （2）电锤，角磨机或钢丝刷，注胶器等设备能力应满足施工进度要求。 三、植筋施工方法 施工的工艺流程：定位→钻孔→清孔→灌注胶粘剂→植筋→固化、保护 1、植筋加固施工 （1）、施工工艺
植筋专项施工方案 模板
滨海立交独柱单支点墩柱加固工程 植筋施工方案 编制人： 审批人： 编制单位：中铁十八局集团第五工程有限公司滨海立交独柱单支点墩柱加固工程项目经理部编制时间： 10月15日
一、工程概况 滨海立交桥该桥位于滨海新区塘沽中心地带，北起天津开发区黄海路，南至塘沽区新华路和大连道，东接进港干道.改造的匝道桥位于滨海立交桥的D线、E线、F线、G线、I线、J线和P 线，7条匝道共需加固80处墩（台）：38处墩（台）加设拉杆；35处中墩增大墩柱截面；7处联接墩增大墩柱截面。将原桥中墩墩柱截面增大为椭圆型墩柱，横桥向宽度400cm，纵桥向140cm，同时墩柱顶增设两个抗倾支座；中墩连接墩加固方式为：将原桥墩柱截面按菱形进行加大截面的改造，墩柱横桥向加宽至350cm，纵桥向为190cm。 墩柱增大截面中,墩柱主筋采用植筋方式植入原有承台，拉杆施工中采用植螺栓方式植入箱梁及墩柱。 二、施工准备 1、技术准备 （1）组织施工人员认真看图，准确掌握设计图的各重要细部要求，明确工艺流程及施工质量标准，并组织好图纸的自审和会审工作。 （2）根据本工程的实际情况，编制植筋施工专项施工方案，对相关人员进行方案交底。 （3）按照图纸要求在需植筋的部位弹好墨线，确保施工的准确性。 （4）施工前要做好各级技术交底。对于班组的交底以书面形式表
示，班长在接受技术交底后认真贯彻施工意图，严格按程序和技术要求施工。同时做好班组的安全教育、安全技术交底与生产技术交底一起下达到班组。 （5）施工前，各种设备均应做好检修和保养，试运转合格。（6）根据临电的平面布置，布好电路，确保现场的生产用电及照明工作。 2、材料准备 （1）按照进度计划要求组织材料进场，选定堆放场所并分类放置，做好台账和保管工作。 （2）原材料必须符合设计要求，使用前要对原材料的主要技术性能进行检验（见证取样），合格者才能使用。 （3）使用的钢筋要平直，并去污除锈。 （4）植筋工程量墩柱加固:φ25钢筋1136根，φ28钢筋1136根，拉杆植螺栓φ32螺栓376根，φ25螺栓772根，φ27螺栓304根。 3、施工机具 （1）化学植筋机具应根据现场情况和环境条件来选择。如：电锤，角磨机或钢丝刷，空压机等。 （2）电锤，角磨机或钢丝刷，注胶器等设备能力应满足施工进度要求。 三、植筋施工方法 施工的工艺流程：定位→钻孔→清孔→灌注胶粘剂→植筋
目录 1、编制说明 (1) 2、编制依据 (1) 3、施工准备 (1) 3.1技术准备 (1) 3.2人员培训 (2) 3.3材料及施工工具准备 (2) 4、施工方案 (2) 5、质量保证措施 (3) 6、安全保证措施 (4)
楼地面板植筋施工方案 1、编制说明 为保证广信江湾东区B东改造项目的工期计划、现场施工安全及施工质量，应甲方要求，22——28楼层管井内旧管道拆除后，从安全及质量出发而制定本楼地面板植筋施工方案。 2、编制依据 2.1广信江湾新城东区B栋改工程现场实际情况及工程施工图纸； 2.3公司颁布的相关管理条文。 2.4我公司长期以来积累的相关施工经验、教训等。 3、施工准备 3.1技术准备 3.1.1本工程拟施工顺序为拆除楼板套管——拆除部分楼板混凝土，露出至少50mm长钢筋——原结构凿毛——清理植筋板上灰尘及污渍——焊接地面板钢筋——底部支撑——检查——浇筑地面混凝土——混凝土养护。 3.1.2根据工程进度情况，编制各种材料的备料计划、计划进场时间安排，确保施工工序的及时完成。
3.1.3. 施工用水、电、及材料机械到位。 3.2人员培训 3.2.1对工人进行安全教育，提高施工人员的安全意识。 3.3材料及施工工具准备 3.3.1材料准备： 电焊机、与楼板钢筋截面相等钢筋、蛙式打夯机等。 3.3.2施工工具准备： 施工中，需准备的施工机具有：锤子、清孔风机、毛刷、电钻，等。 4、施工方案 4.1、拆除楼板套管 4.1.1、用冲击钻把套管附近混凝土打碎，直至把套管打松后，用锤子等工具把套管取出，注意不要把套管打得太松，以免套管及其他杂物掉到下一楼层伤人。4.1.2、清除多余松动的混凝土，露出原结果钢筋至少50mm，不足50mm的钢筋用钻头钻掉多余混凝土，露出足够长的钢筋，以便对钢筋进行焊接。 4.4、焊接地面板钢筋按图纸弹放底板钢筋，摆放下层钢筋。焊接钢筋时，除靠近外围两行的相交点全部焊接外，中间部分底筋可采用梅花形错开绑扎施焊。但必须保证受力钢筋不偏位，间隔均匀。双向受力钢筋不得跳扣施焊接。底筋焊接完后，即可烧焊面层钢筋定位架，然后穿放纵横钢筋。注意焊接面层钢筋时须确保钢筋层间距。底板上、下两层钢筋搭接位应错开，焊接长度和位置均须符合施工规范。
混凝土植筋施工方案集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
郑州大学建筑科技研究中心 混 凝 土 植 筋 专 项 方 案 编制： 审核： 河南七建工程集团有限公司 2015年7月10日 1.编制依据 1.1施工图纸： 郑州大学建筑科技研究中心项目施工图纸。 1.2规范规程：
2.施工概况： 本工程位于郑州东三街与丰产路东南角；总建筑面积：57404.24平方米；建筑基底面积：6635.44平方米；建筑高度79.750米；地下一层，基础底板最大埋深-7.85,地上主楼为20层，裙房为三层；首层地面设计标高±0.000相当于绝对高程95.20m,室内外高差60m，地下一层5.55米，一层5.20米。二层至三层层高为4.75 5米；主楼四至二十层层高为3.8米;电梯机房4.5米；水箱间3.6米。耐火等级一级，地下室防水等级一级，屋面防水等级为Ⅰ级。 3.施工计划及安排 植筋根据工程进度，穿叉作业，进行砌体工程。根据工程进度情况，进行穿叉砌体和植筋。 植筋的部位主要有：柱、墙、梁侧面植筋。植筋时，从下板面起200mm往上，开植筋，按照规范和05G701图集要求间距为600，伸入墙内长为700mm且不小于1/5墙体长度，同时根据砌块的尺寸进行排列植筋。植筋的长度和孔深根据有关规范要求进行施工，在下面会介绍有关孔深和植筋锚固长度。 4.施工准备 4.1技术准备 项目部总工及时组织工程技术人员熟悉并认真审查图纸，将施工技术上和图纸上存在的问题和疑点做好记录，积极地与工程部和设计院联系并组织设计交底和图纸会审工作，将图纸上存在的问题及难点及时在施工前解决，并制定相应的措施，避免在施工过程中出现问题。 在图纸接到手后，立即将与本工程施工有关的规范、规程和图集（见编制依据）准备齐全并及时下发给项目部各施工口的管理人员, 技术部门根据图纸、方案及钢筋工程的有关规定做好对工长的技术交底。钢筋工长在施工前认真学习图纸、规范、施工方案及施工工艺，对专业技术工人、专业管理人员进行具有针对性的技术、质量、
植筋专项方案 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
目录 第一章工程概况 ................................................................. 错误!未定义书签。基本概况 ........................................................................... 错误!未定义书签。本项目植筋部位................................................................ 错误!未定义书签。第二章编制依据 ................................................................. 错误!未定义书签。第三章植筋施工工艺.......................................................... 错误!未定义书签。 施工准备 ........................................................................ 错误!未定义书签。 主要工艺流程及要点..................................................... 错误!未定义书签。第四章质量保证措施.......................................................... 错误!未定义书签。 技术保障措施 ................................................................. 错误!未定义书签。 注意事项 ......................................................................... 错误!未定义书签。第五章安全施工保障措施.................................................. 错误!未定义书签。 项目部安全领导小组...................................................... 错误!未定义书签。 安全技术要求 ................................................................. 错误!未定义书签。
淄博周村发展大厦改建工程植筋施工方案 编制： 审核： 批准： 山东淄建集团有限公司第六项目分公司二○一一年二月二十日
目录 1.编制依据 (3) 1.1施工图纸 (3) 1.2规范规程 (3) 2.工程概况 (3) 2.1工程简介 (4) 2.2地理概况 (4) 2.3建筑概况 (4) 3.施工计划及安排 (4) 4.施工准备 (5) 4.1技术准备 (5) 4.2机具准备 (5) 4.3材料准备 (5) 4.4生产准备 (6) 4.5作业条件 (6) 5.植筋技术 (7) 5.1原理 (7) 5.2优点 (7) 5.3影响因素 (8) 5.4施工中应注意的问题 (8) 5.5植筋胶合材料 (8) 5.6应用优点 (9) 6.主要施工工艺 (9) 6.1施工程序 (9) 6.2钢筋的加工 (9) 6.3钢筋加工的检查与验收 (9) 6.4植筋施工 (10) 6.5钢筋的检查验收 (10) 7．质量标准及采取的措施 (11) 7.1质量要求及标准 (11) 7.2保证质量措施 (12) 8.施工现场安全、环境及成品保护 (12) 8.1安全文明施工 (12) 8.2成品保护 (13) 9.施工试验计划 (14)
1.编制依据 1.1施工图纸 三林基地E1-2地块幼儿园工程结构施工图和建筑施工图。 1.2规范规程 2.工程概况 1、工程基本情况 工程名称：三林基地E1-2地块幼儿园工程 建设单位：上海住宅建设发展中心 设计单位：上海现代建设设计研究院 勘察单位：上海地质勘测研究院 质检单位：上海浦东新区质量监督站
施工单位：上海星宇建设集团有限公司 监理单位：上海市工程建设集团有限公司 合同范围：图纸设计中所有建筑结构，内外装饰，给排水，电气安装，水暖通风。 2、地理概况： 本工程项目位于上海市浦东新区三林镇中心，西至阳光大道，东和南至E1-3地块，北至E1-1地块， 3、建筑概况： 本工程为三林镇保障性住房建设项目，属于保障性建筑，工程总用地面积6500.02 ㎡，幼儿园总建筑面积5525㎡，门卫及垃圾房总建筑面积为24m2幼儿园地上三层建筑总高度14.4m,基础形式：承台梁基础。结构形式：框架结构。 本工程±0.00m相当于绝对高程5.600ｍ，室内外高差30ｍ， 3.施工计划及安排 植筋根据工程进度，穿叉作业，进行砌体工程。根据工程进度情况，进行穿叉砌体和植筋。 植筋的部位主要有：柱子侧面植筋 植筋时，从下往上，按照规范的要求间距为500，长为1000，同时根据砌块的尺寸进行排列植筋。植筋的长度和孔深根据有关规范要求进行施工，在下面也会介绍有关孔深和植筋锚固长度。 3.1项目部植筋施工组织 项目经理：姚中标 生产经理：何杰军 技术总工：陈舜桥 技术员：赵浩根 质检员：杭伟夫 施工员：王小祥 安全员：傅文灿 资料员：朱浩杰
植筋施工方案整理新编 精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
植筋施工方案工艺 植筋是指在混凝土.墙体岩石等基材上钻孔,然后注入高强植筋胶,再插入钢筋或型材,胶固后将钢筋与基材粘接为一体,是加固补强行业较常用的一种建筑技术。 一、工艺流程 定位→钻孔→清孔→钢材除锈→锚固胶配制→植筋→固化、保护→检验 二、施工步骤 1.定位 .按设计要求标示钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。 2.钻孔 .钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。如采用钻石钻孔机成孔，钻孔内碎屑应用洁净水冲洗干净，并晾晒至干燥。 .钻孔孔径d+4∽8mm(小直径钢筋取低值，大直径钢筋取高值，d为钢筋、螺栓直径)。 .当基材强度等级不低于C20，对HRB335（Ⅱ级）、HRB400、RRB400（Ⅲ级）级螺纹钢筋，Q235、Q345级螺栓和级螺杆，钻孔孔深15d，锚固力一般即可大于钢材屈服值。对无螺纹（即光圆）钢筋或螺杆，钻孔深度宜再增加5d。 经过深固加固技术系统试验证明：小直径圆钢植筋，端头推荐采用带弯钩样式，锚固综合性能最好。此时钻孔孔径宜比端头尺寸大1∽2mm。 .实际钻孔深度可参考15d的基准，根据实际所需锚固力大小，并考虑构造要求，现场拉拔试验或按照有关规范计算确定。 . 当基材强度等级低于C20，或在素混凝土（或岩石）上植筋，应适当增加锚固深度。 . 当实际所需锚固力较小时（如用螺栓固定器具、管线、支架等），可按螺栓长度确定钻孔深度，但深度不宜小于5d。 .钻孔有效深度自构件表面坚实的混凝土算起。 .钻孔不应设置于构件的保护层或装饰层内。 .所用主要器具:电锤或风镐。 3.清孔 .钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷将孔壁刷净，再次压缩空气吹孔，应反复进行3∽5次，直至孔内无灰尘碎屑，最后用棉布蘸丙酮拭净孔壁，将孔口临时封闭。若有废孔，清净后用植筋胶填实。 .钻孔孔内应保持干燥。 .所用主要器具:空压机、毛刷。
天安﹒星河湾项目工程 钢筋植筋专项施工方案 编制人：， 审核人：， 审批人：， 编制日期：， - 1 - / 14
目录 第一章编制依据 (1) 第二章工程概况 (1) 第三章钢筋除锈.......................................................... 第四章钢筋场地的准备.................................................... 第五章投入主要施工机具.................................................. 第六章作业条件.......................................................... 第七章钢筋采购.......................................................... 第八章钢筋进场检验与验收要求............................................ 第九章钢筋的储存........................................................ 第十章钢筋的加工施工工艺................................................ 第十一章钢筋的原材料及加工的质量要求 .................................... 第十二章钢筋焊接........................................................ 第十三章钢筋绑扎施工工艺................................................ 第十四章、钢筋机械连接施工工艺........................................... 第十五章钢筋连接、安装工程的质量要求 .................................... 第十六章钢筋工程施工注意事项............................................ 第十七章钢筋工程施工应注意的质量问题 .................................... 第十八章钢筋工程施工主要安全技术措施 .................................... 第十九章钢筋工程成品保护措施............................................ 第二十章环境、职业健康安全管理措施 ......................................
植筋专项方案 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
宜宾邦泰公馆工程 植 筋 专 项 施 工 方 案 编制单位：华西集团第十一建筑有限公司 编制日期：二0一五年三月八日
工程名称：宜宾邦泰公馆 施工单位：华西集团第十一建筑有限公司 监理单位：四川兴旺项目监理有限公司 建设单位：四川邦泰置业有限公司 一、工程概况 宜宾市岷江新区邦泰公馆工程，位于岷江新区南部片区A08地块，总规划用地面积55141m2总建筑面积含地下室一层，规划建设16栋住宅楼及商业楼，基础为筏板基础、条基、独立基础及桩基相结合。2施工原理及方法 工艺原理 钢筋混凝土结构柱（墙）施工时不进行拉结筋或其埋件的预埋，在填充墙砌体砌筑前采用植筋法进行拉结筋的后植入（锚固）施工，在墙体拉结筋位置钻孔，注胶并植入拉结筋，利用化学锚固胶作为拉结筋与柱（墙）混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接，从而减轻对原结构构件的损伤，并保证拉结筋根据砌块模数确定的正确位置。是设计（或构造）拉结筋与原结构柱（墙）混凝土上的粘接强度达到设计（规范）要求。拉结筋上的拉力通过化学粘结剂向混凝土柱（墙）中传递。 墙体拉结筋采用Φ HPB235级钢筋植筋，构造柱钢筋采用12HRB400级钢筋植筋，构件混凝土强度等级为C25。
植筋施工设计 （一）、承重构件的植筋锚固计算应遵守下列规定： 1、植筋设计应在计算和构造上防止混凝土发生劈裂破坏； 2、植筋仅承受轴向力，且仅允许按充分利用钢材强度的计算模式进行设计； 3、植筋胶粘剂的粘结强度设计值应按本章的规定采用。 4、地震区的承重结构，其植筋承载力仍按本节的规定进行计算，但其锚固深度设计值应乘以考虑位移延性要求的修正系数。 （二）、单根植筋锚固的承载力设计值应符合下列规定： （三）、植筋的基本锚固深度ls应按下列公式确定：
万盛西城花园工程（一期） 植 筋 施 工 方 案 编制： 审核： 审定： 编制单位：重庆长坪建设集团有限公司 二零一六年三月二十八日
目录 建设单位：重庆华莱房地产开发有限公司 (2) 设计单位：中国★重庆市设计院 (2) 监理单位：重庆海发工程建设监理有限公司 (2) 勘察单位：中国市政工程东兆设计研究总院 (2) 施工单位：重庆长坪建设集团有限公司 (2) 一、编制依据 (1)万盛西城花园（一期）工程施工图纸。 (2)《混凝土结构施工平面整体表示法制图规则和构造详图》11G101－1 (3)《建筑工程施工质量验收统一标准》GB50300－2001 (4)《混凝土结构工程施工质量验收规范》GB50204－2002 (5)《钢筋混凝土高层建筑结构设计与施工规程》JGJ3－91 (6)《混凝土结构后锚固技术规程》JGJ145－2004 (7)《混凝土结构加固技术规程》CECS25－90 二、工程概况 (1) 本工程位于万盛经开区六井村，由重庆华莱房地产开发有限公司开发的一期项目，1～3#楼高层住宅及裙房和附属车库部分。1#、2#、3#楼为A级高
度高层建筑，剪力墙结构，总建筑面积92923.45 m2，地上建筑面积85718.22 m2，地下建筑面积：7185.23 m2。建筑总高度约为99.000m，机房顶女儿墙105.900米，地上33层，地下1层。1#楼±0.000=（黄海高程）绝对标高316.400米，2#楼±0.000=（黄海高程）绝对标高316.000，地下2层，地上33层.地下二层高度为5.0m，地上为99m.地下室负二层高为5.0m，负一层为夹层层高2.0米。3#楼±0.000=（黄海高程）绝对标高319.00。 建设单位：重庆华莱房地产开发有限公司 设计单位：中国★重庆市设计院 监理单位：重庆海发工程建设监理有限公司 勘察单位：中国市政工程东兆设计研究总院 施工单位：重庆长坪建设集团有限公司 (2)各部位后植钢筋具体情况 主体相应楼层结构混凝土已经浇筑完毕，在混凝土剪力墙面、柱面及楼面 种植钢筋为：门窗洞口过梁圈梁Φ12钢筋、构造柱顶部梁底处种植Φ12钢筋， 墙体拉结筋种植Φ6（Ⅰ级）钢筋。 三、施工部署 (1)施工进度 2014年5月8日开始施工，2016年2月20日主体后植钢筋施工完毕。 (2)劳动组织 2016年1月10日持证上岗工人进入现场做准备工作，1月30日上岗作业. (3)工序安排 根据施工工序及工期安排，在砌体砌筑前开始种植钢筋工作。 (4)后植钢筋要求 ①钢筋锚入混凝土长度100mm。 ②墙厚为200mm、100 mm时，水平系梁种植2Φ6（Ⅰ级）钢筋。墙体种植 Φ6（Ⅰ级）拉结钢筋高度间距600mm，锚入墙体长度为1000 mm，墙内 钢筋端部应弯成90度直钩。 ③构造柱竖向种植4Φ 12（III级）钢筋，外露长度为搭接长度500 mm。
中铁南方总部大厦植筋施工方案 1、编制依据 （1）中铁南方总部大厦基坑支护设计图纸及工程桩基图纸第三版（2012年02月中国铁道科学研究院深圳研究设计院）； （2）《工程测量规范》（GB50026-2007）； （3）《混凝土结构加固设计规范》（GB50367-2006）； （4）《混凝土结构后锚固技术规程》（JGB 145-2004） （5）《施工现场临时用电安全技术规范》（JGJ46-2005）； （6）《建筑施工现场环境与卫生标准》（JGJ146-2004）； （7）《建筑施工安全检查标准》（JGJ59-99）； （8）《建筑施工高处作业安全技术规范》（JGJ80-91）； （9）《混凝土结构加固工程质量验收规范》（GB50550-2010）； （10）《钢筋焊接及验收规程》（JGJ18-2003）； (11)我公司管理文件（中铁建工集团ISO9001质量体系、ISO14001环境管理体系、OHSAS18001职业健康与安全管理体系。项目施工管理文件）； (12)我公司多年类似工程施工经验、设备装备、技术能力及现场实际情况。 2、施工中的难点、重点施工总体部署 2.1、施工现场场地狭小，与其他工种交叉作业的协调工作量大。 2.2、施工工期短，植筋量大，工作相当紧迫。各工序衔接紧密，必须保证植筋阶段按时完成。 2.3、钻孔深度深，需要达到25D，需用加长钻头作业。 针对上述重点和难点部位，我们借鉴以往工程类似施工经验，采用新工艺、新技术，精心组织施工确保工程优质、高效地完成。 3、施工部署 本工程植筋的量较大，主要规格有Φ16、Φ22、Φ25、Φ28等，各类规格共需植筋约3000余根。第一道支撑植筋规格主要是Φ22、Φ25、Φ28；腰梁与
