平面连杆机构及其设计答案复习进程
第八章平面连杆机构及其设计 一、填空题： 1.平面连杆机构是由一些刚性构件用转动副和移动副连接组成的。 2.在铰链四杆机构中，运动副全部是低副。 3.在铰链四杆机构中，能作整周连续回转的连架杆称为曲柄。 4.在铰链四杆机构中，只能摆动的连架杆称为摇杆。 5.在铰链四杆机构中，与连架杆相连的构件称为连杆。 6.某些平面连杆机构具有急回特性。从动件的急回性质一般用行程速度变化系数表示。 7.对心曲柄滑块机构无急回特性。 8.平行四边形机构的极位夹角θ=00，行程速比系数K= 1 。 9.对于原动件作匀速定轴转动，从动件相对机架作往复直线运动的连杆机构，是否有急回 特性，取决于机构的极位夹角是否为零。 10.机构处于死点时，其传动角等于0?。 11.在摆动导杆机构中，若以曲柄为原动件，该机构的压力角α=00。 12.曲柄滑块机构，当以滑块为原动件时，可能存在死点。 13.组成平面连杆机构至少需要 4 个构件。 二、判断题： 14.平面连杆机构中，至少有一个连杆。（√） 15.在曲柄滑块机构中，只要以滑块为原动件，机构必然存在死点。（√） 16.平面连杆机构中，极位夹角θ越大，K值越大，急回运动的性质也越显著。（√） 17.有死点的机构不能产生运动。（×） 18.曲柄摇杆机构中，曲柄为最短杆。（√） 19.双曲柄机构中，曲柄一定是最短杆。（×） 20.平面连杆机构中，可利用飞轮的惯性，使机构通过死点位置。（√） 21.在摆动导杆机构中，若以曲柄为原动件，则机构的极位夹角与导杆的最大摆角相等。 （√） 22.机构运转时，压力角是变化的。（√） 三、选择题：
23.铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和 A 其他两杆之和。 A ≤ B ≥ C > 24.铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和，而 充分条件是取 A 为机架。 A 最短杆或最短杆相邻边 B 最长杆 C 最短杆的对边。 25.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以 B 为机架时， 有两个曲柄。 A 最短杆相邻边 B 最短杆 C 最短杆对边。 26.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以 A 为机架时， 有一个曲柄。 A 最短杆相邻边 B 最短杆 C 最短杆对边。 27.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以 C 为机架时， 无曲柄。 A 最短杆相邻边 B 最短杆 C 最短杆对边。 28.铰链四杆机构中，若最短杆与最长杆长度之和 B 其余两杆长度之和，就一定是双摇杆 机构。 A < B > C = 29.对曲柄摇杆机构，若曲柄与连杆处于共线位置，当 C 为原动件时，此时机构处在死点位 置。 A 曲柄 B 连杆 C 摇杆 30.对曲柄摇杆机构，若曲柄与连杆处于共线位置，当 A 为原动件时，此时为机构的极限 位置。 A 曲柄 B 连杆 C 摇杆 31.对曲柄摇杆机构，当以曲柄为原动件且极位夹角θ B 时，机构就具有急回特性。 A <0 B >0 C =0 32.对曲柄摇杆机构，当以曲柄为原动件且行程速度变化系数K B 时，机构就具有急 回特性。 A <1 B >1 C =1 33.在死点位置时，机构的压力角α= C 。 A 0 o B 45o C 90o 34.若以 B 为目的，死点位置是一个缺陷，应设法通过。 A 夹紧和增力B传动 35.若以 A 为目的，则机构的死点位置可以加以利用。 A 夹紧和增力；B传动。
第三章 平面连杆机构及其设计习题解答
1 图11所示铰链四杆机构中，已知各杆长度AB l =42mm ，BC l =78mm ，CD l =75mm ，AD l =108mm 。要求 (1) 试确定该机构为何种机构； (2) 若以构件AB 为原动件，试用作图法求出摇杆CD 的最大摆角?， 此机构的极位夹角θ，并确定行程速比系数K (3) 若以构件AB 为原动件，试用作图法求出该机构的最小传动角 min γ； (4) 试分析此机构有无死点位置。 图11 【分析】(1)是一道根据机构中给定的各杆长度（或尺寸范围）来确定属于何种铰链四杆机构问题；(2)(3)(4)是根据机构中给定的各杆长度判定机构有无急回特性和死点位置，确定行程速比系数K 和最小传动角问题。 解： (1)由已知条件知最短杆为AB 连架杆，最长杆为AD 杆，因 mm l l mm l l CD BC AD AB 153757815010842=+=+<=+=+ 故AB 杆为曲柄，此机构为曲柄摇杆机构。 (2)当原动件曲柄AB 与连杆BC 两次共线时，摇杆CD 处于两极限位置。 适当选取长度比例尺l μ，作出摇杆CD 处于两极限位置时的机构位置图AB 1C 1D 和AB 2C 2D ，由图中量得?=70°，θ=16°，可求得 19.1180180≈+?-?= K θ θ (3) 当原动件曲柄AB 与机架AD 两次共线时，是最小传动角min γ可能出现的位置。用作图法作出机构的这两个位置AB ′C ′ D 和AB ″C ″ D ，由图中量得,50,27?=''?='γγ故 min γ=?='27γ (4) 若以曲柄AB 为原动件，机构不存在连杆BC 与从动件CD 共线的两个位置，即不存在?='0γ的位置，故机构无死点位置；若以摇杆CD 为原动件，机构存在连杆BC 与从动件AB 共线的两个位置，即存在?='0γ的位置，故机构存在两个死点位置。 【评注】 四杆机构基本知识方面的几个概念(如有曲柄条件、急回运动、传动角等)必须清晰。机构急回运动分析的关键是确定极位夹角θ的大小，本题曲柄合理转向的确定依据就是机构存在慢进快退的急回特性；而传动角和死点的分析要特别注意它与机构原动件有关。 2 如图12所示，连杆BC 的长度BC l 及其两个位置11C B 、22C B 为已知，试设计一铰链四杆机构ABCD ，使得AB 杆为原 动件时，机构在此位置时的传动角相等，并满足机架AD 的长度为AD l 。
平面连杆机构习题及标准答案
平面连杆机构 一、填空： 1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。 2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。 3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。 4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。(用文字说明) 5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。试用式子表明它构成曲柄摇杆机构的条件： （1）__a+b≤c+d_____。 （2）以__b或d__为机架，则__a__为曲柄。 图1-1 6.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得双摇杆机构。 7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。 8. 当机构有极位夹角θ时，则机构有急回特性。 9.机构中传动角γ和压力角α之和等于90°。 10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。
二、选择题： 1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位 置。 A.连杆 B.机架 C.摇杆 D．曲柄 2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。 A.有曲柄存在 B.不存在曲柄 C. 有时有曲柄，有时没曲柄 D. 以上答案均不对 3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。 A. K＜1 B. K＝1 C. K＞1 D. K＝0 4．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。 A.θ＜0 B.θ=0 C. θ≦0 D. θ﹥0 5．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。 A.按原运动方向 B.反方向 C.不确定的 D. 以上答案均不对 6．曲柄滑决机构是由 A. 曲柄摇杆机构演化而来的。 A. 曲柄摇杆机构 B.双曲柄机构 C.双摇杆机构 D. 以上答案均不对 7．平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做 B.双曲柄机构。 A.曲柄摇杆机构 B.双曲柄机构 C.双摇杆机构 D. 以上答案均不对 8．平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆 的长度之和，最短杆为连杆，这个机构叫做 C.双摇杆机构。 A.曲柄摇杆机构 B.双曲柄机构 C.双摇杆机构 D. 以上答案均不对
平面连杆机构及其设计(参考答案)
填空题: 1 ?平面连杆机构是由一些刚性构件用低副连接组成的。 2 ?由四个构件通过低副联接而成的机构成为四杆机构。 3 ?在铰链四杆机构中，运动副全部是转动副。 4 .在铰链四杆机构中，能作整周连续回转的连架杆称为曲柄。 5 ?在铰链四杆机构中，只能摆动的连架杆称为摇杆。 6 ?在铰链四杆机构中，与连架杆相连的构件称为连杆。 7 ?某些平面连杆机构具有急回特性。从动件的急回性质一般用行程速度变化系数表示。 8 ?对心曲柄滑快机构无急回特性。9 ?偏置曲柄滑快机构有急回特性。 10 ?对于原动件作匀速定轴转动，从动件相对机架作往复运动的连杆机构，是否有急回特性，取决于机构的极位夹角是否大于零。 11.机构处于死点时，其传动角等于 _ 。12 .机构的压力角越小对传动越有利。 13 ?曲柄滑快机构，当取滑块为原动件时，可能有死点。 14 ?机构处在死点时，其压力角等于9 0 0 。 15 .平面连杆机构，至少需要4个构件。 二、判断题： 1. 平面连杆机构中，至少有一个连杆。（V） 2 .平面连杆机构中，最少需要三个构件。（X ） 3?平面连杆机构可利用急回特性，缩短非生产时间，提高生产率。（V） 4.平面连杆机构中，极位夹角B越大，K值越大，急回运动的性质也越显著。（V） 5 .有死点的机构不能产生运动。（X ） 6.机构的压力角越大，传力越费劲，传动效率越低。（V） 7?曲柄摇杆机构中，曲柄为最短杆。（V） 8.双曲柄机构中，曲柄一定是最短杆。（X ） 9?平面连杆机构中，可利用飞轮的惯性，使机构通过死点位置。（V） 10 ?平面连杆机构中，压力角的余角称为传动角。（V） 11 .机构运转时，压力角是变化的。（V） 三、选择题： 1 .铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和A其他两杆之和。 A <=; B >= ; C > o 2 .铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和，而充分 条件是取A____ 为机架。A最短杆或最短杆相邻边；B最长杆；C最短杆的对边。 3 .铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以 B 为机架时，有两 个曲柄。A最短杆相邻边；B最短杆；C最短杆对边。 4 ?铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以A为机架时，有 一个曲柄。A最短杆相邻边；B最短杆；C最短杆对边。 5?铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以 C 为机架时，无 曲柄。A最短杆相邻边；B最短杆；C最短杆对边。 6.铰链四杆机构中，若最短杆与最长杆长度之和 B 其余两杆长度之和，就一定是双摇杆机构。
机械设计基础.平面连杆机构习题及解答
平面连杆机构习题及解答 一、复习思考题 1、什么就是连杆机构?连杆机构有什么优缺点？ 2、什么就是曲柄?什么就是摇杆?铰链四杆机构曲柄存在条件就是什么？ 3、铰链四杆机构有哪几种基本形式？ ４、什么叫铰链四杆机构得传动角与压力角？压力角得大小对连杆机构得工作有何影响？ 5、什么叫行程速比系数？如何判断机构有否急回运动? ６、平面连杆机构与铰链四杆机构有什么不同? 7、双曲柄机构就是怎样形成得？ ８、双摇杆机构就是怎样形成得? ９、述说曲柄滑块机构得演化与由来。 10、导杆机构就是怎样演化来得？ 1１、曲柄滑块机构中,滑块得移动距离根据什么计算？ 12、写出曲柄摇杆机构中，摇杆急回特性系数得计算式? １3、曲柄摇杆机构中，摇杆为什么会产生急回运动？ 14、已知急回特性系数,如何求得曲柄得极位夹角？ １5、平面连杆机构中，哪些机构在什么情况下才能出现急回运动? 16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？ １7、曲柄摇杆机构有什么运动特点？ 18、试述克服平面连杆机构“死点”位置得方法。 19、在什么情况下曲柄滑块机构才会有急回运动？ 20、曲柄滑块机构都有什么特点？ 2１、试述摆动导杆机构得运动特点? 2２、试述转动导杆机构得运动特点。 23、曲柄滑块机构与导杆机构,在构成上有何异同？ 二、填空题 １、平面连杆机构就是由一些刚性构件用副与副相互联接而组成得机构。 2、平面连杆机构能实现一些较复杂得运动。 3、当平面四杆机构中得运动副都就是副时，就称之为铰链四杆机构；它就是其她多杆机构得。 ４、在铰链四杆机构中,能绕机架上得铰链作整周得叫曲柄。
5、在铰链四杆机构中，能绕机架上得铰链作得叫摇杆。 6、平面四杆机构得两个连架杆,可以有一个就是，另一个就是,也可以两个都就是或都就是。 7、平面四杆机构有三种基本形式,即机构，机构与机构. 8、组成曲柄摇杆机构得条件就是：最短杆与最长杆得长度之与或其她两杆得长度之与;最短杆得相邻构件为,则最短杆为. 9、在曲柄摇杆机构中，如果将杆作为机架,则与机架相连得两杆都可以作_＿＿_ 运动,即得到双曲柄机构. 10、在机构中，如果将杆对面得杆作为机架时,则与此相连得两杆均为摇杆,即就是双摇杆机构。 1１、在机构中，最短杆与最长杆得长度之与其余两杆得长度之与时,则不论取哪个杆作为，都可以组成双摇杆机构。 12、曲柄滑块机构就是由曲柄摇杆机构得长度趋向而演变来得。 13、导杆机构可瞧做就是由改变曲柄滑块机构中得而演变来得。 14、将曲柄滑块机构得改作固定机架时,可以得到导杆机构。 15、曲柄摇杆机构产生“死点”位置得条件就是:摇杆为件,曲柄为件或者就是把运动转换成运动. １6、曲柄摇杆机构出现急回运动特性得条件就是：摇杆为件，曲柄为件或者就是把` 运动转换成。 17、曲柄摇杆机构得不等于00，则急回特性系数就，机构就具有急回特性。 18、实际中得各种形式得四杆机构,都可瞧成就是由改变某些构件得, 或选择不同构件作为等方法所得到得铰链四杆机构得演化形式。 19、若以曲柄滑块机构得曲柄为主动件时，可以把曲柄得运动转换成滑块得运动. 20、若以曲柄滑块机构得滑块为主动件时，在运动过程中有“死点”位置。 2１、通常利用机构中构件运动时得惯性，或依靠增设在曲柄上得惯性来渡过“死点”位置。 ２2、连杆机构得“死点”位置,将使机构在传动中出现或发生运动方向等现象。 23、飞轮得作用就是可以,使运转。 24、在实际生产中,常常利用急回运动这个特性,来缩短时间,从而提高.
机械原理平面连杆机构及其设计课后习题答案.
题3-3: 解：1）当AB为最短构件，满足题意。∴l AB+l BC≤l CD﹢l AD，则l AB﹢50≤35+30 ∴l AB≤15 ∴l AB的最大值为15㎜。 2）a: 当AB为最长构件，则有：l AD+ l AB≤l BC+ l CD AB≤55 l AB＞l BC AB＞50 ∴50＜l AB≤55
b:当AB 既不是最长构件也不是最短构件，则有： l AD +l BC ≤l AB + l CD l AB ≥45 l AB ＞l AD l AB ＞30 ∴l AB ≥45 ∴综上所述，45㎜≦l AB ≤55㎜。 3)分析题意得：当该机构的四个构件的长度不满足杆长之和条件时符合题意。所以： (a)当AB 杆为最短构件时，则有： l AB +l BC ≧l CD ﹢l AD l AB ≥15 l AB ＜l AD l AB ＜30 ∴15≤l AB ＜30 （b ）当A 杆为最长构件时，则有：
l AD+ l AB l BC+ l CD l AB≥55 l AB＞l BC l AB＞50 l AB＜l BC+l CD+ l AD l AB＜115 ∴55＜l AB＜115 （c）当AB不是最长杆，也不是最短杆时，则有： 30＜l AB＜50 l AD＜l AB＜l BC30＜l AB＜50 l AD+l BC＞l AB+ l CD l AB＜45 l AB+ l CD+ l AD＞l BC l AB＞-15 （舍）∴综合上述情况，则有：AB杆的范围为15㎜＜l AB＜45㎜或者55㎜＜l AB＜115㎜时，此铰链四杆为双摇杆机构。
题3-4 ∵K=1.5 ∴θ=36°根据已知条件按1：1绘出上图，则有： (1) l AB+l BC=70.84 l BC－l AB =25.82 l AB=22.51㎜, l BC＝48.33㎜机构简图见图（1）：
基于matlab的连杆机构设计
目录 1平面连杆机构的运动分析 (1) 1.2 机构的工作原理 (1) 1.3 机构的数学模型的建立 (1) 1.3.1建立机构的闭环矢量位置方程 (1) 1.3.2求解方法................................................................... ..2 2 基于MATLAB程序设计 (4) 2.1 程序流程图 (4) 2.2 M文件编写 (6) 2.3 程序运行结果输出 (7) 3 基于MATLAB图形界面设计 (11) 3.1界面设计 (11) 3.2代码设计 (12)
4 小结 (17) 参考文献 (18) 1平面连杆机构的运动分析 1.1 机构运动分析的任务、目的和方法 曲柄摇杆机构是平面连杆机构中最基本的由转动副组成的四杆机构，它可以用来实现转动和摆动之间运动形式的转换或传递动力。 对四杆机构进行运动分析的意义是：在机构尺寸参数已知的情况下，假定主动件（曲柄）做匀速转动，撇开力的作用，仅从运动几何关系上分析从动件（连杆、摇杆）的角位移、角速度、角加速度等运动参数的变化情况。还可以根据机构闭环矢量方程计算从动件的位移偏差。上述这些内容，无论是设计新的机械，还是为了了解现有机械的运动性能，都是十分必要的，而且它还是研究机械运动性能和动力性能提供必要的依据。 机构运动分析的方法很多，主要有图解法和解析法。当需要简捷直观地了解机构的某个或某几个位置的运动特性时，采用图解法比较方便，而且精度也能满足实际问题的要求。而当需要精确地知道或要了解机构在整个运动循环过程中的运动特性时，采用解析法并借助计算机，不仅可获得很高的计算精度及一系列位置的分析结果，并能绘制机构相应的运动线图，同时还可以把机构分析和机构综合问题联系起来，以便于机构的优化设计。 1.2 机构的工作原理 在平面四杆机构中，其具有曲柄的条件为： a.各杆的长度应满足杆长条件，即： 最短杆长度+最长杆长度≤其余两杆长度之和。 b.组成该周转副的两杆中必有一杆为最短杆，且其最短杆为连架杆或机架（当最短杆为连架杆时，四杆机构为曲柄摇杆机构；当最短杆为机架时，则为双曲柄机构）。 在如下图1所示的曲柄摇杆机构中，构件AB为曲柄，则B点应能通过曲柄与连杆两次共线的位置。

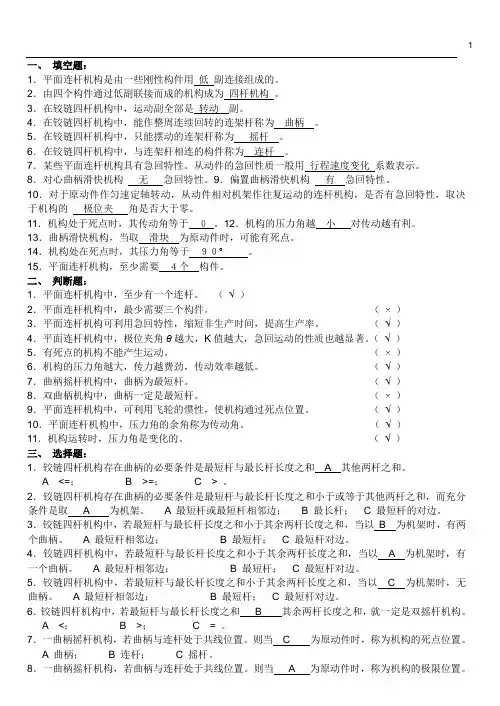

平面连杆机构及其设计(参考答案)
一、填空题： 1．平面连杆机构是由一些刚性构件用低副连接组成的。 2．由四个构件通过低副联接而成的机构成为四杆机构。 3．在铰链四杆机构中，运动副全部是转动副。 4．在铰链四杆机构中，能作整周连续回转的连架杆称为曲柄。 5．在铰链四杆机构中，只能摆动的连架杆称为摇杆。 6．在铰链四杆机构中，与连架杆相连的构件称为连杆。 7．某些平面连杆机构具有急回特性。从动件的急回性质一般用行程速度变化系数表示。 8．对心曲柄滑快机构无急回特性。9．偏置曲柄滑快机构有急回特性。 10．对于原动件作匀速定轴转动，从动件相对机架作往复运动的连杆机构，是否有急回特性，取决于机构的极位夹角是否大于零。 11．机构处于死点时，其传动角等于０。12．机构的压力角越小对传动越有利。 13．曲柄滑快机构，当取滑块为原动件时，可能有死点。 14．机构处在死点时，其压力角等于９０o。 15．平面连杆机构，至少需要４个构件。 二、判断题： 1．平面连杆机构中，至少有一个连杆。（√） 2．平面连杆机构中，最少需要三个构件。（×） 3．平面连杆机构可利用急回特性，缩短非生产时间，提高生产率。（√） 4．平面连杆机构中，极位夹角θ越大，K值越大，急回运动的性质也越显著。（√） 5．有死点的机构不能产生运动。（×） 6．机构的压力角越大，传力越费劲，传动效率越低。（√） 7．曲柄摇杆机构中，曲柄为最短杆。（√） 8．双曲柄机构中，曲柄一定是最短杆。（×） 9．平面连杆机构中，可利用飞轮的惯性，使机构通过死点位置。（√） 10．平面连杆机构中，压力角的余角称为传动角。（√） 11．机构运转时，压力角是变化的。（√） 三、选择题： 1．铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和 A 其他两杆之和。 A <=； B >=； C > 。 2．铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和，而充分条件是取 A 为机架。 A 最短杆或最短杆相邻边； B 最长杆； C 最短杆的对边。3．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以 B 为机架时，有两
机械原理 平面连杆机构练习+答案
《机械设计基础》作业二--平面连杆机构 姓名班级学号成绩 一、填空题：（24分） 1、平面连杆机构，至少需要4个构件。 2、平面连杆机构是由一些刚性构件用转动副和移动副连接组成的。 3、在铰链四杆机构中，运动副全部是转动副。 4、在铰链四杆机构中，能作整周连续回转的连架杆称为曲柄。 5、某些平面连杆机构具有急回特性。从动件的急回性质一般用行程速度变化系数表示。 6、对心曲柄滑快机构无（有，无）急回特性；若以滑块为机架，则将演化成移动导杆机构。 双曲柄机构和双摇杆机构。如图所示铰链四 杆机构中，若机构以AB为机架时，则为双曲柄机 构；以BC杆为机架时，它为曲柄摇杆机构； 以CD杆为机架时，它为双摇杆机构；而以 AD杆为机架时，它为曲柄摇杆机构。 8、在曲柄摇杆机构中，当曲柄与机架两次共线位置时出现最小传动角。 9、压力角指：从动件上作用的力F 与该力作用点的速度（绝对速度）方向所夹的锐角α。 10、机构的压力角越小（大，小）对传动越有利。 11、运动副中，平面接触的当量摩擦系数为 f ，槽面接触的当量摩擦系数为f/sinθ，圆柱面接触的当量摩擦系数为ρ/r 。 12、移动副的自锁条件是驱动力F 与法向反力N的夹角β小于摩擦角?，即驱动力作用在摩擦角之内，转动副的自锁条件是驱动力作用在摩擦圆之内，即e<ρ，其中e为驱动力臂长，螺旋副的自锁条件是螺纹升角α小于或等于螺旋副的摩擦角或当量摩擦角，即α≤?。 二、选择题（27分） 1、当四杆机构处于死点位置时，机构的压力角____B____。 A.为0o B.为90o C.与构件尺寸有关 2、四杆机构的急回特性是针对主动件作___A_____而言的。 A. 等速转动 B. 等速移动 C. 变速转动或变速移动 3、对于双摇杆机构，最短构件与最长构件长度之和____B____大于其它两构件长度之和。 A . 一定 B. 不一定 C. 一定不 4、曲柄摇杆机构___B_____存在急回特性。 A . 一定 B. 不一定 C. 一定不 5、平面四杆机构所含移动副的个数最多为____B____。 A. 一个 B. 两个 C. 基圆半径太小
机械原理第八章 平面连杆机构及其设计
第八章 平面连杆机构及其设计 题8-1 试画出图示两种机构的机构运动简图，并说明他们各为何种机构。在图a 中偏心盘1绕固定轴O 转动，迫使滑块2在圆盘3的槽中来回滑动，而圆盘3又相对于机架4转动；在图b 中偏心盘1绕固定轴O 转动，通过构件2，使滑块3相对于机架4往复移动。（图a 的机构运动简图可有两种表达方式，绘出其中之一即可） A B (a) O 12 3 4 A B O 123导杆机构 或 O 曲柄摇块机构 题8-1 (b) 题8-2如图所示，设已知四杆机构各构件的长度a=240mm ，b=600mm ，c=400mm ，d=500mm ，试回答下列问题： 1）当取杆4为机架时，是否有曲柄存在？__________若有曲柄，则杆a 为曲柄，此时该机构为__________机构。 2）要使机构成为双曲柄机构，则应取杆_________为机架。
3) 要使此机构成为双摇杆机构，则应取杆_______为机架，且其长度的允许变动范围为_______________. 4) 如将杆４的长度改为ｄ＝４００ｍｍ，而其他各杆的长度不变，则当分别以１、２、３杆为机架时，所获得的机构为___________机构。 解：1）因900500400600240=+=+≤+=+d c b a 且最短杆1为连架杆，故当取杆4为机架时，有曲柄存在。此时该机构为曲柄摇杆机构。 2）要使此机构成为双曲柄机构，则应取最短杆1为机架。 3）要使此机构成为双摇杆机构，则取最杆3为机架，其长度的允许变动范围为： （1）因最短杆1为连杆，即使满足杆长条件，此机构也不能成为双摇杆机构 （2）不满足杆长条件时，b 为最长杆，c 为最短杆，d a c b +>+ 140>c c 为最长杆，但不可能大于三杆长度之和 d b a c ++< 故1340机械原理四连杆门座式起重机
机械原理2013—2014学年 大作业 设计题目：四连杆式门座起重机 工作机构设计 姓名：瑞 学号： 20116447 专业班级： 11级铁道车辆一班 指导教师：何俊 2013/11/10
题目介绍、要求以及数据 设计题目：四连杆式门座起重机工作机构设计 一、设计题目简介 四连杆门座起重机 是通用式门座起重机, 广泛应用于港口装卸、 修造船厂、钢铁公司,主 要由钢结构、起升机构、 变幅机构、回转机构、 大车运行机构、吊具装 置（抓斗、简易集装箱 吊具、吊钩）、电气设备 及其它必要的安全和辅助设备组成。通过四连杆控制在吊臂前后运动的时候）起吊节点保持水平高度不变。 二、设计数据与要求 题号起重量 t 工作幅度（米）起升高度（米）工作速度m/min 装机容量 KW L2 L1 H1 H2 起升变幅回转运行 C 10 25 8 15 9 50 50 1.5 25 330 三、设计任务 1、依据设计参数绘出机构运动简图，并进行运动分析，确定实现起 吊点轨迹的机构类型 2、依据提供的设计数据对四连杆起吊机构进行尺度综合，确定满足 使用要求的构件尺寸和运动副位置； 3、用软件（VB、MATLAB、ADAMS或SOLIDWORKS等均可）对执行机构 进行运动仿真，并画出输出机构的位移、速度、和加速度线图。 4、编写说明书，其中应包括设计思路、计算及运动模型建立过程 以及效果分析等。
5、在机械基础实验室应用机构综合实验装置验证设计方案的可行性。 第一章、四连杆式门座起重机的介绍 第一节、四连杆式门座起重机的概述 门座起重机是起重机的一种，是随着港口事业发展起来的。第一次在港口上运用门座式起重机是在1890年将幅度不可变的固定式可旋转臂架型起重机横跨在窄型码头上，这是门座起重机的第一次运用。在第二次世界大战之后港用门座起重机迅速发展，在发展的过程中门座起重机还逐渐应用到作业条件与港口相近的船台和水电站等工作地点。 图1-1 M10－30门座起重机总图 ⒈电缆卷筒；2.转柱；3.门座；4.转台；5.机器房；6.起重量限制器；7. 变幅机构；8.臂架系统；9.防转装置；10.吊钩装置；11.抓斗稳定器；12. 抓斗；13.司机室；14.回转机构；15.起升机构；16.运行机构
连杆机构设计__轨迹生成机构的运动设计
连杆机构设计：轨迹生成机构的运动设计 1 图谱法 这种方法是利用编纂汇集的连杆曲线图册来设计平面连杆机构。现举一例说明如下：例如生产上需要设计带停歇运动的机构（这种机构常用于打包机等一些机器中），首先查阅连杆曲线图册，找到连杆曲线上有一段接近圆弧的铰链四杆机构如图所示，图中连杆曲线的每一段短线的大小相当于曲柄AB转过50时连杆上点M所描绘的距离。整个连杆曲线由72段短线所组成。将曲柄的长度作为基准并取为1，其他构件的长度对曲柄的长度成比例，因此按图册上表示的杆长成比例地放大或缩小机构时，并不改变连杆曲线的特性。由图上可找出连杆曲线上的点P至点Q部分接近于圆弧，其曲率半径f=。这段圆弧由十八段短线组成，因此当点M运动经过这段圆弧时，曲柄转过900，而其曲率中心G保持不动。再将另一构件MF的一端与连杆上的点M铰接，另一端F与滑块在点G处铰接，该构件的长度即等于曲率半径的大小（G处的输出件可以是滑块也可以是摇杆，视实际需要而定）。这样在图示机构中，当点M自点P运动至点Q时，滑块F静止不动；点M至点Q运动至点R时，滑块F向下运动；点M至点R运动至点P时，滑块F作返回运动。滑块F的行程H=，调整滑块导路倾角b的大小，就能改变滑块行程H的大小和往返行程的时间比。但需注意机构的最小传动角不得小于许用值。 由上述可知，使用图谱法可从连杆曲线图册中查到与所要求实现的轨迹非常接近的连杆曲线，从而确定了该机构的参数，使设计过程大大简化。 2 解析法
对于图示铰链四杆机构，以A点为原点、机架AD为x'轴建立直角坐标系Ax'y'。若连杆上一点M在该坐标系中的位置坐标为x'、y'，则有 或: 由式和消去f，得: 由式和消去y，得: 再由式和消去b，则得在坐标系Ax'y'中表示的M点曲线方程: 式中: 式是关于x'、y'的一个六次代数方程。 在用铰链四杆机构的连杆点M再现给定轨迹时，给定轨迹通常在另一坐标系Oxy中表示。如图所示，若设A在Oxy中的位置坐标为xA、yA，x轴正向至x'轴正向沿逆时针方向的夹角为f0，M点在Oxy中的坐标为x、y，则有
第二章平面连杆机构和设计与分析报告
第二章平面连杆机构及其设计与分析 §2-1 概述 平面连杆机构（全低副机构）:若干刚性构件由平面低副联结而成的机构。 优点： （1）低副，面接触，压强小，磨损少。 （2）结构简单，易加工制造。 （3）运动多样性，应用广泛。 曲柄滑块机构：转动－移动 曲柄摇杆机构：转动－摆动 双曲柄机构：转动－转动 双摇杆机构：摆动－摆动 （4）杆状构件可延伸到较远的地方工作（机械手） （5）能起增力作用（压力机） 缺点： （1）主动件匀速，从动件速度变化大，加速度大，惯性力大，运动副动反力增加，机械振动，宜于低速。 （2）在某些条件下，设计困难。 §2-2平面连杆机构的基本结构与分类 一、平面连杆机构的基本运动学结构 铰链四杆机构的基本结构 1．铰链四杆机构 所有运动副全为回转副的四杆机构。Array AD－机架 BC－连杆 AB、CD－连架杆 连架杆：整周回转－曲柄 往复摆动－摇杆
2．三种基本型式 （1）曲柄摇杆机构 定义：两连架杆一为曲柄，另一为摇杆的铰链四杆机构。 特点：?、β0～360°, δ、ψ＜360° 应用：鳄式破碎机缝纫机踏板机构揉面机（2）双曲柄机构 定义：两连架杆均作整周转动的铰链四杆机构。 由来：将曲柄摇杆机构中曲柄固定为机架而得。 应用特例：双平行四边形机构（P35），天平 反平行四边形机构（P45） 绘图机构 （3）双摇杆机构 定义：两连架杆均作往复摆动的铰链四杆机构。 由来：将曲柄摇杆机构中摇杆固定为机架而得。 应用：翻台机构，夹具，手动冲床 飞机起落架，鹤式起重机 二．铰链四杆机构具有整转副和曲柄存在的条件 上述机构中，有些机构有曲柄，有些没有曲柄。机构有无曲柄，不是唯一地由取哪个构件为机架决定，机构有曲柄的首要条件是：机构中各构件长度间应满足一定的尺寸关系，该条件是首要条件。 然后，再看以哪个构件作为机架。 下面讨论机构中各构件长度间应满足的尺寸关系。铰链四杆机构曲柄存在的条件
机械原理课程设计-连杆机构b完美版.
机械原理课程设计 任务书 题目：连杆机构设计B4 姓名：戴新吉 班级：机械设计制造及其自动化2011级3班 设计参数 设计要求： 1.用解析法按计算间隔进行设计计算； 2.绘制3号图纸1张，包括： (1)机构运动简图； (2)期望函数与机构实现函数在计算点处的对比表； (3)根据对比表绘制期望函数与机构实现函数的位移对比图；
3.设计说明书一份； 4.要求设计步骤清楚，计算准确。说明书规范。作图要符合国家标。按时独立完成任务。 目录 第1节平面四杆机构设计............................................ 1.1连杆机构设计的基本问题........................................... 1.2作图法设计四杆机构 (3) 1.3作图法设计四杆机构的特点 (3) 1.4解析法设计四杆机构 (3) 1.5解析法设计四杆机构的特点 (3) 第2节设计介绍.................................................... 2.1按预定的两连架杆对应位置设计原理 ................................ 2.2 按期望函数设计.................................................. 第3节连杆机构设计................................................ 3.1连杆机构设计..................................................... 3.2变量和函数与转角之间的比例尺 (8) 3.3确定结点值 (8)
机械原理连杆机构设计和分析5
部讲义，请勿流传 第五讲 平面连杆机构及其设计 连杆机构的传动特点： 1．因为其运动副一般为低副，为面接触，故相同载荷下，两元素压强小，故可承受较大载荷；低副元素便于润滑，不易磨损；低副元素几何形状简单，便于制造。2．当原动件以同样的运动规律运动时，若改变各构件的相对长度，可使从动件得到不同的运动规律。3．利用连杆曲线满足不同的规矩要求。4．增力、扩大行程、实现远距离的传动（主要指多杆机构）。 缺点： 1．较长的运动链，使各构件的尺寸误差和运动副中的间隙产生较大的积累误差，同时机械效率也降低。2．会产生系统惯性力，一般的平衡方法难以消除，会增加机构动载荷，不适于高速传动。 平面四杆机构的类型和应用 一、平面四杆机构的基本型式 1．曲柄摇杆机构2．双曲柄机构 3．双摇杆机构 二、平面四杆机构的演化型式 1．改变构件的形状和运动尺寸 曲柄摇杆机构 -----曲柄滑块机构 2．改变运动副的尺寸 偏心轮机构可认为是将曲柄滑块机构中的转动副的半径扩大，使之超过曲柄的长度演化而成的。 3．选用不同的构件为机架 （a ） 曲柄滑块机构 （b ）ABBC 为摆动导杆机构） （c ）曲柄摇块机构（d ）直动滑杆机构（定块机构） 平面四杆机构的基本知识 一、平面四杆机构有曲柄的条件 1．铰链四杆机构中曲柄存在的条件 （1）存在周转副的条件是： ①其余两杆长度之和最长杆长度最短杆长度 ≤+，此条件称为杆长条件。 ②组成该周转副的两杆中必有一杆为最短杆。（意即：连架杆和机架中必有一杆是最短杆） 2满足杆长条件下，不同构件为机架时形成不同的机构
①以最短构件的相邻两构件中任一构件为机架时，则最短杆为曲柄，而与机架相连的另一构件为摇杆，即该机构为曲柄摇杆机构。 ②以最短构件为机架，则其相邻两构件为曲柄，即该机构为双曲柄机构。 ③以最短构件的对边为机架，则无曲柄存在，即该机构为双摇杆机构。 3.不满足杆长条件的机构为双摇杆机构。 注：曲柄滑块机构有曲柄的条件：a + e ≤ b 导杆机构：a < b时，转动导杆机构； a > b时，摆动导杆机构。 例题：
第三章 平面连杆机构及其设计习题
1 图11所示铰链四杆机构中，已知各杆长度AB l =42mm ，BC l =78mm ，CD l =75mm ，AD l =108mm 。要求 (1) 试确定该机构为何种机构； (2) 若以构件AB 为原动件，试用作图法求出摇杆CD 的最大摆角?， 此机构的极位夹角θ，并确定行程速比系数K (3) 若以构件AB 为原动件，试用作图法求出该机构的最小传动角 min γ； (4) 试分析此机构有无死点位置。 图11 2 如图12所示，连杆BC 的长度BC l 及其两个位置11C B 、22C B 为已知，试设计一铰链四杆机构ABCD ，使得AB 杆为原动件时，机构在此位置时的传动角相等，并满足机架AD 的长度为AD l 。
图12 3 图13示为一铰链四杆机构ABCD 的固定铰链A 、D ，已知主动件AB 的三个位置和连杆上K 点所对应的三个点。试求： (1) 确定连杆上铰链C 的位置和连架杆CD 的长度； (2) 验算其主动件是否为曲柄； (3) 指出最小传动角min 的位置并确定其数值。 图13 4 图15示为一曲柄滑块机构AC O A ，当滑块从1C 移到2C 时，连架杆B O B 上的一条标线1E O B 转至2E O B ；当C 从2C 移到3C 时，E O B 从2E O B 转至3E O B 。现欲将曲柄A O A 与连架杆B O B 用一连杆AB 连接起来，试求铰链点1B 的位置，并画出机构第一位置的机构简图。（写出简要作图步骤，保留作图线）
图8.15 5设计曲柄摇杆机构ABCD 。已知摇杆CD 的长度l CD =290mm ，摇杆两极限位置间的夹角ψ=32o，行程速比系数K=1.25，连杆BC 的长度l BC =260mm 。试求曲柄AB 的长度l AB 和机架AD 的长度l AD 。(解法不限) 6 在曲柄摇杆机构，曲柄为主动件，转速min 601r n =，且已知曲柄长mm l AB 50=，连杆长mm l BC 70=，摇杆长mm l CD 80=，机架长 mm l AD 90=， （工作行程平均速度<空回行程速度），试问： (1) 行程速度系数K=？ (2) 摇杆一个工作行程需要多少时间？ (3) 最小传动角min γ=？
连杆机构设计轨迹生成机构的运动设计
连杆机构设计--轨迹生成机构的运动设计
————————————————————————————————作者: ————————————————————————————————日期:
连杆机构设计:轨迹生成机构的运动设计 １图谱法 这种方法是利用编纂汇集的连杆曲线图册来设计平面连杆机构。现举一例说明如下:例如生产上需要设计带停歇运动的机构(这种机构常用于打包机等一些机器中),首先查阅连杆曲线图册,找到连杆曲线上有一段接近圆弧的铰链四杆机构如图所示,图中连杆曲线的每一段短线的大小相当于曲柄ＡＢ转过50时连杆上点M所描绘的距离。整个连杆曲线由７2段短线所组成。将曲柄的长度作为基准并取为１，其他构件的长度对曲柄的长度成比例，因此按图册上表示的杆长成比例地放大或缩小机构时,并不改变连杆曲线的特性。由图上可找出连杆曲线上的点Ｐ至点Q部分接近于圆弧,其曲率半径f=1.26。这段圆弧由十八段短线组成，因此当点M运动经过这段圆弧时,曲柄转过900,而其曲率中心Ｇ保持不动。再将另一构件MF的一端与连杆上的点M铰接,另一端Ｆ与滑块在点G处铰接，该构件的长度即等于曲率半径的大小(Ｇ处的输出件可以是滑块也可以是摇杆，视实际需要而定)。这样在图示机构中,当点M自点P运动至点Q时,滑块F静止不动；点M至点Ｑ运动至点R时,滑块F向下运动;点Ｍ至点R运动至点Ｐ时,滑块F作返回运动。滑块F的行程H＝1.4８，调整滑块导路倾角ｂ的大小，就能改变滑块行程Ｈ的大小和往返行程的时间比。但需注意机构的最小传动角不得小于许用值。 ?由上述可知,使用图谱法可从连杆曲线图册中查到与所要求实现的轨迹非常接近的连杆曲线，从而确定了该机构的参数，使设计过程大大简化。 2 解析法
平面连杆机构练习题
平面连杆机构练习题
平面连杆机构1 一、单项选择题 1、具有急回特性的四杆机构，其行程速度变化系数K的值（ C ）。 A. 1≤ B. 1< C. 1> D. 1= 2、在曲柄摇杆机构中，当摇杆为从动件时，最小传动角出现在（ B ）共线的位置。 A. 曲柄与连杆 B. 曲柄与机架 C. 摇杆与机架 D. 摇杆与连杆 3、铰链四杆机构有整转副的条件是：最短杆与最长杆长度之和（ C ）其余两杆长度之和。 A. < B. = C. ≤ D. ≥ 4、四杆机构的急回特性是针对主动件作（ A ）而言的。 A. 等速转动 B. 等速移动 C. 变速转动 D. 变速移动 5、对心曲柄滑块机构以滑块为从动件时，其最
小传动角γ min出现在曲柄（ A ）的位置。 A. 垂直于滑块导路 B. 垂直于连杆 C. 与连杆共线 D. 与机架共线 6、如果铰链四杆机构中的最短杆与最长杆长度 之和（ A ）其余两杆长度之和，则该 机构中不存在整转副。 A. > B. ≥ C. < D. ≤ 7、四杆机构的急回特性是针对从动件作（ D ）而言的。 A. 等速转动 B. 等速移动 C. 变速转动 D.往复运动 8、对心曲柄滑块机构以滑块为从动件时，其最大传动角γ max为（ C ）。 A. ?30 B. ?45 C. ?90 D. ? <90 9、对于双摇杆机构，最短构件与最长构件长度之和（ B ）大于其它两构件长度之和。 A. 一定 B. 不一定 C.
一定不 D. 在最短构件为机架 10、对于曲柄滑块机构，当曲柄作等速转动时，从动件滑块（ B ）具有急回特性。 A. 一定 B. 不一定 C. 一定不 D. 在极限位置 11、当连杆机构位置一定时，取不同构件为原动件，机构压力角的数值（ B ）。 A. 相同 B. 不同 C. 与原动件转向有关 D. 与原动件转速大小有关 12、铰链四杆机构中若最短杆与最长杆长度之和大于其他两杆长度之和，则机构中（ C ）。 A. 一定有曲柄存在 B. 是否有曲柄存在取决于机架是否为最短构件 C. 一定无曲柄存在 D. 是否有曲柄存在取决于机架是否为最长构件 二、填空题 1、平面连杆机构是若干构件用低副连接组成的平面机构。
