摘要
随着汽车工业技术的发展对汽车的行驶平顺性，操纵稳定性以及乘坐舒适性和安全性的要求越来越高，汽车行驶平顺性又与悬架密切相关。因此，对悬架系统的设计具有一定的实际意义。
本次设计主要研究的是比亚迪F3轿车的前、后悬架系统的硬件选择设计，计算出悬架的刚度、静挠度和动挠度。通过阻尼系数和最大卸荷力确定了减振器的主要尺寸。最后进行了横向稳定杆的设计。本设计在轿车前后悬架的选型中均采用独立悬架。其中前悬架采用当前家庭轿车前悬流行的麦弗逊悬架，后悬则采用拖曳臂式悬架。前、后悬架的减振器均采用双向作用式筒式减振器。这种结构的设计，有效的提高了乘座的舒适性和驾驶稳定性。、采用CAXA软件分别绘制前后悬架的装配图和零件图。
关键词：家庭轿车；悬架；平顺性；弹性元件
Abstract
With the development of the automobile industry of motor vehicles on ride comfort, handling and stability as well as comfort and safety of the increasingly demanding, Vehicle Ride also closely related with the suspension. Therefore, the design of the suspension system has a practical significance.
The main design of the study is BYD F3 car before and after the suspension system of choice of hardware design, calculate the suspension stiffness, static and dynamic deflection deflection. By damping and unloading of the largest absorber identified the main dimensions. Finally, the design of the horizontal Wending Gan. The design of the car before and after the suspension are used in the selection of independent suspension. Suspension of them adopted before the current family sedan before hanging popular McPherson suspension, was suspended after a drag arm suspension. Before and after the suspension of the shock absorber have adopted a two-way role-Shock Absorber. The design of this structure, effectively raising theof comfort and driving stability. By CAXA software were drawn before and after the suspension of the assembly and parts plans.
Key words: family sedan; suspension; ride; flexible components
目录
引言 (1)
第1章绪论 (2)
1.1 悬架系统概述 (2)
1.2 悬架的构成和类型 (4)
1.3 课题研究的目的及意义 (5)
第2章前、后悬架结构的选择 (6)
2.1独立悬架结构特点 (6)
2.2独立悬架 (6)
2.3 非独立悬架 (8)
2.4 前后悬架方案的选择 (10)
2.5辅助元件 (12)
2.5.1横向稳定器 (12)
2.5.2缓冲块 (12)
第3章技术参数确定与计算 (14)
3.1悬架性能参数的选择 (14)
3.2悬架的自振频率 (14)
3.3侧倾角刚度 (15)
3.4悬架的动、静挠度选择 (15)
第4章弹性元件的设计计算 (17)
4.1悬架弹簧 (17)
4.1.1前、后悬架的刚度 (17)
4.2螺旋弹簧的刚度中径及圈数、螺旋升角 (17)
4.2.1螺旋弹簧的刚度及应力计算 (17)
第5章悬架导向机构的设计 (19)
5.1导向机构设计要求 (19)
5.2麦弗逊独立悬架示意图 (19)
第6章减振器设计 (20)
6.1减振器的概述 (20)
6.2减振器的分类 (20)
6.3减振器主要性能参数 (21)
6.4筒式减振器主要尺寸的选择 (21)
第7章横向稳定杆的设计 (22)
第8章平顺性分析 (23)
8.1平顺性概念 (23)
8.2汽车的等效振动分析 (23)
8.3车身加速度的幅频特性 (25)
8.4车身振动相应均方根值 (25)
8.5影响平顺性的因数 (26)
8.5.1结构参数对平顺性的影响 (26)
8.5.2使用因素对平顺性的影响 (27)
第9章总结 (28)
参考文献 (29)
致谢 (30)
附录Ⅰ (31)
引言
本次设计题目为比亚迪F3轿车悬架的系统设计。该题目来源于科研课题。随着汽车工业的飞速发展，人们对汽车的使用性能的不断提高，悬架系统设计是否合理直接关系到汽车的使用性能，它必须能够起到把车轮与车架弹性地连接起来。其主要任务是传递作用在车轮和车架之间的传递一切力和力矩，缓和路面传给车架的冲击载荷，衰减由此引起的承载系统的振动，保证汽车的行驶平顺性，保证车轮在路面不平和载荷变化时有理想的运动特性，保证汽车的操纵稳定性，使汽车获得高速行驶能力。力求零部件质量轻并有足够强度和寿命而且起连接装置的作用。所以悬架系统设计水平的高低直接影响着汽车的使用性能。悬架系统有弹性元件、导向装置、减振器、缓冲块和横向稳定器等组成。
本次选架设计中，对悬架系统和减振器的结构形式、悬架系统的平顺性分析，与现在行使的一般的轿车相比相比，我所设计的悬架系统前悬架为麦弗逊式悬架，后悬架为拖曳臂式结构。它比一般的轿车悬架有着许多优点。在设计手段上采用二维CAXA来制图。
第1章绪论
1.1悬架系统概述
自十九世纪末期出现第一辆汽车以来，汽车工业经历了一百多年的发展过程。由于汽车设计在社会需求的不断增长和科学技术发展的推动下其运输生产率和各项性能都有很大的提高。因此，现代汽车已成为世界各国国民经济和社会生活中不可缺少的一种运输工具。汽车工业的规模和其产品的品质也成为衡量一个国家技术水平的重要标志之一
近年来,舒适性问题对于汽车企业的要求逐年提高,影响舒适性的主要因素有操纵稳定性和乘坐舒适性对于这些因素,起着主要作用.
作为悬架的基本性能,首先是为了保护车辆、乘员、货物等,防止由于路面的凸凹不平而引起的振动和噪声。其次,为了把车轮和路面间产生的驱动力、制动力、横向力等的前后、左右载荷有效地传递给车体,用最佳的状态使轮胎与路面接地,达到理想的汽车运动状态。
并且现代汽车悬架是重要总成之一，它把悬架（或车身）与车轴（或轮胎）弹性的连接在一起。其作用为：悬架是保证车轮或车桥与汽车承载系统(车架或承载式车身)之间具有弹性联系并能传递载荷递载荷、缓和冲击、衰减振动以及调节汽车行驶中的车身位置等有关装置的总称。
悬架最主要的功能是传递作用在车轮和车架(或车身)之间的一切力和力矩，并缓和汽车驶过不平路面时所产生的冲击，衰减由此引起的承载系统的振动，保证汽车的行驶平顺性。保证车轮在路面不平和载荷变化有理想的运动特性，保证汽车的操作稳定性，使汽车获得高速行驶能力。为此，必须在车轮与车架或车身之间提供弹性联接，依靠弹性元件来传递车轮或车桥与车架或车身之间的垂向载荷，并依靠其变形来吸收能量，达到缓冲的目的。采用弹性联接后，汽车可以看作是由悬挂质量(即簧载质量)、非悬挂质量(即非簧载质量)和弹簧（弹性元件)组成的振动系统，承受来自不平路面、空气动力及传动系、发动机的激励。为了迅速衰减不必要的振动，悬架中还必须包括阻尼元件，即减振器。此外．悬架中确保车轮与车架或车身之间所有力和力矩可靠传递并决定车轮相对于车架或车身的位移特性的连接装置统称为导向机构。导向机构决定了车轮跳动时的运动轨迹和车轮定位参数的变化，以及汽车前后侧倾中心及纵倾中心的位置，从而在很大
程度上影响了整车的操纵稳定性和抗纵倾能力。在有些悬架中还有缓冲块和横向稳定杆。
尽管一百多年来汽车悬架从结构型式到作用原理一直在不断地演进，但从结构功能而言，它都是由弹性元件、减振装置和导向机构三部分组成。在有些情况下，某一零部件兼起两种或三种作用，比如钢板弹簧兼起弹性元件及导向机构的作用，麦克弗逊悬梁(McPherson strut suspension，或称滑枝摆臂式独立悬架)中的减振器枝兼起减振器及部分导向机构的作用，有些主动悬架中的作动器则具有弹性元件、减振器和部分导向机构的功能。
悬架是汽车几大系统当中主要总成之一，悬架的设计是否合理直接关系到汽车的使用性能的好坏，并且汽车悬架和悬挂质量、非悬挂质量构成了一个振动系统。
该振动系统的特性很大程度上决定了汽车的行驶平顺性，并进一步影响到汽车的行驶车速、燃油经济性和运营经济性。该振动系统也决定了汽车承载系和行驶系许多零部件的动载，并进而影响到这些零件的使用寿命。此外，悬架对整车操纵稳定性、抗纵倾能力也起着决定性的作用。因而在设计悬架时必须考虑以下几个方面的要求：
(1)通过合理设计悬架的弹性特性及阻尼特性确保汽车具有良好的行驶平顺性，即具有较低的振动频率、较小的振动加速度值和合适的减振性能，并能避免在悬架的压缩或伸张行程极限点发生硬冲击，同时还要保证轮胎具有足够的接地能力；
(2)合理设计导向机构，以确保车轮与车架或车身之间所有力和力矩的可靠传递，保证车轮跳动时车轮定位参数的变化不会过大，并且能满足汽车具有良好的操纵稳定性的要求；
(3)导向机构的运动应与转向杆系的运动相协调，避免发生运动十涉，否则可能引发转向轮摆振；
(4)侧摆中心及纵倾中心位置恰当，汽车转向时具有抗侧倾能力，汽车制动和加速时能保持车身的稳定，避免发生汽车在制动和加速时的车身纵倾(即所谓“点头”和“后仰”)；
(5)悬架构件的质量要令尤其是其非悬挂部分的质量要尽量小；
(6)便于布置，在轿车设计中特别要考虑给发动机及行李箱留出足够的空间；
(7)所有零部件应具有足够的强度和使用寿命；
(8)制造成本低；
(9)便于维修、保养。
为了满足汽车具有良好的行使平顺性，要求由簧上质量与弹性元件组成的振动系统的固有频率应适应于合适的频段，并尽可能的低。前后悬架的固有频率的匹配应合理，对轿车，要求前悬架的固有频率略低于后悬架的固有频率，还要求尽量避免悬架撞击悬架。在簧上质量变化的情况下，车身的高度变化要小，因此，要用非线性弹性特性的悬架。
汽车在不平的路面上行使时，由于悬架的弹性作用，使汽车产生垂直振动，为了迅速衰减这种振动和抑制车身、车轮的共振，减小车轮的振幅，悬架应装有减振器，并使之具有合理的阻尼。
利用减振器的阻尼作用，使汽车的振动幅度连续减小，直至振动停止。
要正确的选择悬架的方案参数，在车轮上下跳动时，使主销的定位参数变化车架、车轮运动与到导向机构运动要协调，避免前轮摆振；汽车转向时，应使之具有不足转向特性。独立悬架导向杆系数铰接处多用橡胶的衬套，能隔绝车轮来自不平路面上的冲击向车身的传递。
1.2悬架的构成和类型
(1)构成
1)弹性元件
具有传递垂直力和缓和冲击的作用。常见的弹性元件有：钢板弹簧、螺旋弹簧、扭杆弹簧、空气弹簧、油气弹簧、橡胶弹簧。
2)阻尼元件
具有衰减振动的作用。常见的阻尼元件有：筒式液力减振器、摇臂式液力减振器、充气式减震器、阻尼可调式减振器等.
3)导向装置
其作用是传递除垂直力外的其它力和全部力矩、保证车轮按最佳轨迹相对于车身运动。常见的导向装置有：斜置单臂式、单横臂式、双横臂式、双纵臂式、烛式、麦弗逊式等。
(2)类型
1)非独立悬架
其特点是左右车轮由一整体式车桥相联接.
2)独立悬架
其特点是俩侧车轮各自通过悬架与车身相联接，左右车轮的运动相互独立。
1.3课题研究的目的及意义
悬架是汽车几大系统中主要总成之一，悬架的主要作用是把车身与车轮弹性的连接在一起，传递作用在车轮和车身之间的一切力和力矩，缓和由于路面不平等原因对车身造成的冲击，衰减由此引起的承载系统的振动，以保证车辆的正常行使，悬架结构是否合理直接影响到车辆行驶平顺性、操纵稳定性、乘坐舒适性和运行安全性，因此悬架设计关系到汽车使用性能的优劣，具有重要理论和实际意义。
第2章前、后悬架结构的选择
2.1独立悬架结构特点
为适应不同车型和不同类型车桥的需要，悬架有不同的结构型式。
2.2独立悬架
与非独立恳架相比，独立恳架具有如下优点：(1)非悬挂质量小，悬架所受到并传结车身的冲击载荷小，有利于提高汽车的行驶平顺性及轮胎的接地性能；
(2)左右车轮的跳动没有直接的相互影响，可减少车身的倾斜和振动；(3)占用横向空间少，便于发动机布置，可以降低发动机的安装位置，从而降低汽车质心位置，有利于提高汽车的行驶稳定性；
(4)易于实现驱动轮转向。
独立悬架又有多种结构型式，主要有
1．双横臂式独立悬架
如图2—1所示，双横臂式独立悬架按其下横臂的长短又可分为等长双横臂式和不等长双横管式两种。等长双横臂式悬架在其车轮作上、下跳动时，可保持主销倾角不变，但轮距却有较大的变化，会使轮胎磨损严重，故已很少采
用，
图2-1 双横臂式独立悬架
后一种型式的悬架在其车轮上、下跳动时，只要适当地选择上、下横臂的长度并合理布置，即可使轮距及车轮定位参数的变化量限定在允许范围内c这
摘要 悬架是现代汽车上的重要总成之一，它把车架（或车身）与车轴（或轮胎）弹性地连接起来。它的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。 本文完成的是东方之子轿车前悬架设计，重点从东方之子轿车前悬架的选型、减振器的计算及选型、弹性元件形式的选择计算及选型和横向稳定杆的设计计算。首先，我把形式不同的悬架的优缺点进行了比较，然后定下东方之子轿车前悬架的形式—麦弗逊式悬架，最后围绕麦弗逊式悬架的部件进行设计。先是弹簧的设计计算，再是减振器的计算选型，最后是横向稳定杆的设计。 关键词：悬架；麦弗逊式；设计
Abstract Suspension is an important element of one of the modern automobile, it flexibly to link the chassis (orbody) and axle (or tires) . Its main role is the role of transmission in the bodybetween the wheels and all the power and moment, such as support of, system dynamics anddriving force, and easing the road to the whole body impact load, decay resulting vibration,ensure the comfort of the crew, cargo and vehicles reduce their moving load. The main stress is front suspension design，Training emphasis from the former car models,and models Absorber calculations, flexible choice of components and models and forms ofstabilizer bar design data.First of all, I have a different form of a suspension of the advantages and disadvantagescompared to the previous suspension of the car and then set form Eastar on suspension.Then design around Eastar suspension components. First, the spring-loaded design terms,to be absorber calculation models, a horizontal stabilizer bar final calculation. stabilizer bar. Keyword : Suspension, Macpherson ,Design
专业课程设计说明书题目：商用汽车后悬架设计 学院机械与汽车学院 专业班级 10车辆工程一班 学生姓名 学生学号 201030081360 指导教师 提交日期 2013 年 7 月 12 日 1
一．设计任务：商用汽车后悬架设计 二．基本参数：协助同组总体设计同学完成车辆性能计算后确定 额定装载质量5000KG 最大总质量8700KG 轴荷分配 空载前：后52:48 满载前：后32:68 满载校核后前：后33：:67 质心位置： 高度：空载793mm 满载1070mm 至前轴距离：空载2040mm 满载2890mm 三．设计内容 主要进行悬架设计，设计的内容包括： 1．查阅资料、调查研究、制定设计原则 2．根据给定的设计参数(发动机最大力矩，驱动轮类型与规格，汽车总质量和使用工况，前后轴荷，前后簧上质量，轴距，制动时前轴轴荷转移系数，驱动时后轴轴荷转移系数)，选择悬架的布置方案及零部件方案，设计出一套完整的后悬架，设计过程中要进行必要的计算。 3．悬架结构设计和主要技术参数的确定 （1）后悬架主要性能参数的确定 （2）钢板弹簧主要参数的确定 （3）钢板弹簧刚度与强度验算 2
（4）减振器主要参数的确定 4．绘制钢板弹簧总成装配图及主要零部件的零件图 5．负责整车质心高度和轴荷的计算和校核。 *6．计算20m/s车速下，B级路面下整车平顺性(参见<汽车理论>P278 题6.5之第1问)。 四．设计要求 1．钢板弹簧总成的装配图，1号图纸一张。 装配图要求表达清楚各部件之间的装配关系，标注出总体尺寸，配合关系及其它需要标注的尺寸，在技术要求部分应写出总成的调整方法和装配要求。 2．主要零部件的零件图，3号图纸4张。 要求零件形状表达清楚、尺寸标注完整，有必要的尺寸公差和形位公差。在技术要求应标明对零件毛胚的要求，材料的热处理方法、标明处理方法及其它特殊要求。 3．编写设计说明书。 五．设计进度与时间安排 本课程设计为2周 １．明确任务，分析有关原始资料，复习有关讲课内容及熟悉参考资料0.5周。 ２．设计计算0.5周 ３．绘图0.5周 ４．编写说明书、答辩0.5周 3
汽车钢板弹簧悬架设计 （１）、钢板弹簧种类 汽车钢板弹簧除了起弹性元件作用之外,还兼起导向作用,而多片弹簧片间磨擦还起系统阻尼作用。由于钢板弹簧结构简单，使用维修、保养方便，长期以来钢板弹簧在汽车上得到广泛应用。目前汽车使用的钢板弹簧常见的有以下几种。 ①通多片钢板弹簧,如图1-ａ所示，这种弹簧主要用在载货汽车和大型客车上，弹簧弹性特性如图2-ａ所不,呈线性特性。 变形 载荷变形 载荷变形载荷 图1 图2 ②少片变截面钢板弹簧，如图1-ｂ所不,为减少弹簧质量，弹簧厚度沿长度方向制成等厚，其弹性特性如一般多片钢板弹簧一样呈线性特性图2-ａ。这种弹簧主要用于轻型货车及大、中型载货汽车前悬架。 ③两级变刚度复式钢板弹簧，如图１-c 所示，这种弹簧主要用于大、中型载货汽车后悬架。弹性特性如图2－b 所示，为两级变刚度特性，开始时仅主簧起作用，当载荷增加到某值时副簧与主簧共同起作用，弹性特性由两条直线组成。 ④渐变刚度钢板弹簧,如图1-d 所示,这种弹簧多用于轻型载货汽车与厢式客车后悬架。副簧放在主簧之下,副簧随汽车载荷变化逐渐起作用,弹簧特性呈非线性特性,如图2-c 所示。
多片钢板弹簧 钢板弹簧计算实质上是在已知弹簧负荷情况下,根据汽车对悬架性能(频率)要求,确定弹簧刚度,求出弹簧长度、片宽、片厚、片数。并要求弹簧尺寸规格满足弹簧的强度要求。 3.1钢板弹簧设计的已知参数 1)弹簧负荷 通常新车设计时,根据整车布置给定的空、满载轴载质量减去估算的非簧载质量，得到在每副弹簧上的承载质量。一般将前、后轴,车轮，制动鼓及转向节、传动轴、转向纵拉杆等总成视为非簧载质量。如果钢板弹簧布置在车桥上方，弹簧3/4的质量为非簧载质量，下置弹簧，1／４弹簧质量为非簧载质量。 2)弹簧伸直长度 根据不同车型要求,由总布置给出弹簧伸直长度的控制尺寸。在布置可能的情况下,尽量增加弹簧长度，这主要是考虑以下几个方面原因。 ①由于弹簧刚度与弹簧长度的三次方成反比,因此从改善汽车平顺性角度看，希望弹簧长度长些好。 ②在弹簧刚度相同情况下，长的弹簧在车轮上下跳动时，弹簧两卷耳孔距离变化相对较小，对前悬架来说,主销后倾角变化小,有利于汽车行驶稳定性。 ③增加弹簧长度可以降低弹簧工作应力和应力幅,从而提高弹簧使用寿命。 ④增加弹簧长度可以选用簧片厚的弹簧，从而减少弹簧片数,并且簧片厚的弹簧对提高主片卷耳强度有利。 3）悬架静挠度 汽车簧载质量与其质量组成的振动系统固有频率是评价汽车行驶平顺性的重要参数。悬架设计时根据汽车平顺性要求,应给出汽车空、满载时前、后悬架频率范围。如果知道频率，就可以求出悬架静挠度值c δ。选取悬架静挠度值时,希望后悬架静挠度值2c δ小于前悬架静挠度值1c δ,并且两值最好接近,一般推荐：
摘要 随着汽车工业技术的发展对汽车的行驶平顺性，操纵稳定性以及乘坐舒适性和安全性的要求越来越高，汽车行驶平顺性又与悬架密切相关。因此，对悬架系统的设计具有一定的实际意义。 本次设计主要研究的是比亚迪F3轿车的前、后悬架系统的硬件选择设计，计算出悬架的刚度、静挠度和动挠度。通过阻尼系数和最大卸荷力确定了减振器的主要尺寸。最后进行了横向稳定杆的设计。本设计在轿车前后悬架的选型中均采用独立悬架。其中前悬架采用当前家庭轿车前悬流行的麦弗逊悬架，后悬则采用拖曳臂式悬架。前、后悬架的减振器均采用双向作用式筒式减振器。这种结构的设计，有效的提高了乘座的舒适性和驾驶稳定性。、采用CAXA软件分别绘制前后悬架的装配图和零件图。 关键词：家庭轿车；悬架；平顺性；弹性元件
Abstract With the development of the automobile industry of motor vehicles on ride comfort, handling and stability as well as comfort and safety of the increasingly demanding, Vehicle Ride also closely related with the suspension. Therefore, the design of the suspension system has a practical significance. The main design of the study is BYD F3 car before and after the suspension system of choice of hardware design, calculate the suspension stiffness, static and dynamic deflection deflection. By damping and unloading of the largest absorber identified the main dimensions. Finally, the design of the horizontal Wending Gan. The design of the car before and after the suspension are used in the selection of independent suspension. Suspension of them adopted before the current family sedan before hanging popular McPherson suspension, was suspended after a drag arm suspension. Before and after the suspension of the shock absorber have adopted a two-way role-Shock Absorber. The design of this structure, effectively raising theof comfort and driving stability. By CAXA software were drawn before and after the suspension of the assembly and parts plans. Key words: family sedan; suspension; ride; flexible components
郑州电子信息职业技术学 院 毕业论文 课题名称：________________________ 作者：________________________ 学号：________________________ 系别：________________________ 专业：________________________ 指导教师：________________________ 2010年
第四章汽车悬架设计 悬架是保证车轮或车桥与汽车承载系统(车架或承载式车身)之间具有弹性联系并能传递载荷、缓和冲击、衰减振动以及调节汽车行驶中的车身位置等有关装置的总称。 悬架最主要的功能是传递作用在车轮和车架(或车身)之间的一切力和力矩，并缓和汽车驶过不平路面时所产生的冲击，衰减由此引起的承载系统的振动，以保证汽车的行驶平顺性。为此必须在车轮与车架或车身之间提供弹性联接，依靠弹性元件来传递车轮或车桥与车架或车身之间的垂向载荷，并依靠其变形来吸收能量，达到缓冲的目的。采用弹性联接后，汽车可以看作是由悬挂质量(即簧载质量)、非悬挂质量(即非簧载质量)和弹簧(弹性元件)组成的振动系统，承受来自不平路面、空气动力及传动系、发动机的激励。为了迅速衰减不必要的振动，悬架中还必须包括阻尼元件，即减振器。此外，悬架中确保车轮与车架或车身之间所有力和力矩可靠传递并决定车轮相对于车架或车身的位移特性的连接装置统称为导向机构。导向机构决定了车轮跳动时的运动轨迹和车轮定位参数的变化，以及汽车前后侧倾中心及纵倾中心的位置，从而在很大程度上影响了整车的操纵稳定性和抗纵倾能力。在有些悬架中还有缓冲块和横向稳定杆。 尽管一百多年来汽车悬架从结构型式到作用原理一直在不断地演进，但从结构功能而言，它都是由弹性元件、减振装置和导向机构三部分组成。在有些情况下，某一零部件兼起两种或三种作用，比如钢板弹簧兼起弹性元件及导向机构的作用，麦克弗逊悬架(McPherson strut suspension，或称滑柱摆臂式独立悬架)中的减振器柱兼起减振器及部分导向机构的作用，有些主动悬架中的作动器则具有弹性元件、减振器和部分导向机构的功能。 根据导向机构的结构特点，汽车悬架可分为非独立悬架和独立悬架两大类。非独立悬架的鲜明特色是左、右车轮之间由一刚性梁或非断开式车桥联接，当单边车轮驶过凸起时，会直接影响另一侧车轮。独立悬架中没有这样的刚性梁，左右车轮各自“独立”地与车架或车身相连或构成断开式车桥，按结构特点又可细分为横臂式、纵臂式、斜臂式等等，各种悬架的结构特点将在以下章节中进一步讨论。 除上述非独立悬架和独立悬架外，还有一种近似半独立悬架，它与近似半刚性的非断开式后支持桥相匹配。当左右车轮跳动幅度不一致时，后支持桥中呈V形断面并与左右纵臂固结在一起的横梁受扭，由于其具有一定的扭转弹性，故此种悬架既不同于非独立悬架，也与独立悬架有别。该弹性横梁还兼起横向稳定杆的作用。 按照弹性元件的种类，汽车悬架又可以分为钢板弹簧悬架、螺旋弹簧悬架、扭杆弹簧悬架、空气悬架以及油气悬架等。 按照作用原理，可以分为被动悬架、主动悬架和介于二者之间的半主动悬架。 如前所述，汽车悬架和悬挂质量、非悬挂质量构成了一个振动系统，该振动系统的特性很大程度上决定了汽车的行驶平顺性，并进一步影响到汽车的行驶车速、燃油经济性和运营经济性。该振动系统也决定了汽车承载系和行驶系许多零部件的动载，并进而影响到这些零件的使用寿命。此外，悬架对整车操纵稳定性、抗纵倾能力也起着决定性的作用。因而在设计悬架时必须考虑以下几个方面的要求： (1)通过合理设计悬架的弹性特性及阻尼特性确保汽车具有良好的行驶平顺性，具有较低的振动频率、较小的振动加速度值和合适的减振性能，并能避免在悬架的压缩伸张行程极限点发生硬冲击，同时还要保证轮胎具有足够的接地能力； (2)合理设计导向机构，以确保车轮与车架或车身之间所有力和力矩的可靠传递，保证车轮跳动时车轮定位参数的变化不会过大，并且能满足汽车具有良好的操纵稳定性要求； (3)导向机构的运动应与转向杆系的运动相协调，避免发生运动干涉，否则可能引起转向轮摆振；
前言 本小组程设计的课题是悬架的设计。在选择车型时我们参考以下几个要求：可靠，坚固，耐用，使用成本较低，油耗处于国内中等水平，为当前主流技术水平，车型新颖等等。所以，悬架的设计宜选用成熟技术，零部件，彻底的贯彻“三化”原则，较为合理的成本控制。选择参考车型为日产NV200。 悬架是现代汽车的重要组成部分之一。因而悬架设计成功与否，极大的影响汽车的操纵稳定性和平顺性，对整车性能有着重要的影响。在汽车市场竞争日益加剧的今天，人们对汽车的性能的认识更多的靠更为直接的感观感受，而这种感官感受都是由汽车悬架传递给驾驶者的，人们对汽车悬架的设计也是越来越重视。 因此，对汽车操纵稳定性﹑平顺性的提升成为了各大汽车厂商的共识。与此关系密切的悬架系统也被不断改进，主动半主动悬架等具有反馈的电控系统在高端车辆上的应用日趋广泛。无论定位高端市场，还是普通家庭的经济型轿车，没有哪个厂家敢忽视悬架系统及其在整车中的作用。这一切，都是因为悬架系统对乘员的主观感受密切联系。悬架系统的优劣，乘员在车上可以马上感受到。 现在悬架的设计也是国内汽车厂商一个重要提升的方向。以前对汽车的要求相对较低，国人更注重外观和汽车配置方面的要求，因此对汽车悬架的概念及要求并没有很高的要求。随着现在人们对汽车操纵稳定性﹑平顺性越来越重视，人们不仅需要一辆好看配置高的车，更需要一辆好开乘坐舒适的车。因此现在国内出现很多汽车厂商将新汽车的悬架设计及调校交给国外一些有实力汽车厂商，这也实实在在的提升了自身车型的市场竞争力，不过从另一方面也反映出国内悬架设计及调校所存在的问题，也使我们知道悬架设计的重要性，从而让我们对汽车悬架设计更加重视。 悬架从无到有，是人们对汽车稳定性﹑平顺性不断追求下诞生。悬架从简单到复杂，是人们对更高的汽车稳定性﹑平顺性和操纵稳定性的不断追求。所以对悬架设计的重视，就能使整车性能得以提升，从而提高车型的竞争力，赢得更好的表现。 而悬架设计涉及到部件与整体的关系。一句话：整体离不开部件，部件也成不了整体。整体可以提供部件提供不了的功能，反过来部件又对整体有着重要影响。 正因为悬架在现代汽车上的重要重要作用，应该重视汽车悬架的设计。只有认真，严谨的设计才能确保其与整车的完美匹配。而要做到这一点，就必须，查阅大量相关书籍，图册，行业和国家标准。 这些是对我们这些将来要从事汽车设计，制造工作的工科出身的大学生的必须经历的一个必不可少的训练。没有经过严格的训练的洗礼，是不可能具备这种专业精神和素质的。通过这样的设计让我们对汽车整体及局部有更好更深的认识，使我们在今后的学习及工作道路上有更好的适应性，从而提高自身实力。
汽车前后悬架系统有哪些种类 悬挂系统是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。它不但影响汽车的乘坐舒适性（平顺性）、还对其他性能诸如通过性、稳定性以及附着性能都有重大影响。每一个悬架都由弹性元件（起缓冲作用）、导向机构（起传力和稳定作用）以及减震器（起减震作用）组成。但并非所有的悬挂都必须有上述三种元件。只要能起到上述三种作用即可。个别结构则还有缓冲块、横向稳定杆等。弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。悬挂系统是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。从外表上看，轿车悬挂系统仅是由一些杆汽车悬架图、筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬挂系统既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。比如，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等。 1、悬挂的分类 （l）非独立式悬挂：两侧车轮安装于一根整体式车桥上，车桥通过悬挂与车架相连。这种悬挂结构简单，传力可靠，但两轮受冲击震动时互相影响。而且由于非悬挂质量较重，悬挂的缓冲性能较差，行驶时汽车振动，冲击较大。该悬挂一般多用于载重汽车、普通客车和一些其他车辆上。 （2）独立式悬挂：每个车轮单独通过一套悬挂安装于车身或者车桥上，车桥采用断开式，中间一段固定于车架或者车身上；此种悬挂两边车轮受冲击时互不影响，而且由于非悬挂质量较经；缓冲与减震能力很强，乘坐舒适。各项指标都优于非独立式悬挂，但该悬挂结构复杂，而且还会便驱动桥、转向系变得复杂起来。采用此种悬挂的有下面两大类车辆。 ①轿车、客车及载人车辆。可明显提高乘坐舒适性，并且在高速行驶时提高汽车的行驶稳定性。 ②越野车辆、军用车辆和矿山车辆。在坏路和无路的情说下，可保证全部车轮与地面的接触，提高汽车的行驶稳定性和附着性，发挥汽车的行驶速度。 2．弹性元件的种类 （1）钢板弹簧：由多片不等长和不等曲率汽车悬架那种比较好的钢板叠合而成。安装好后两端自然向上弯曲。钢板弹簧除具有缓冲作用外，
前言 悬架是现代汽车的重要组成部分之一。虽然并非汽车在行进必不可少的装备，但如果没有悬架，将极大的影响汽车的操纵稳定性和平顺性。悬架对整车性能有着重要的影响。在汽车市场竞争日益加剧的今天，人们对汽车的性能的认识更多的靠更为直接的感观感受，而非他们不太懂得的专业术语。 因此，对汽车操纵稳定性﹑平顺性的提升成为了各大汽车厂商的共识。与此关系密切的悬架系统也被不断改进，主动半主动悬架等具有反馈的电控系统在高端车辆上的应用日趋广泛。无论定位高端市场，还是普通家庭的经济型轿车，没有哪个厂家敢忽视悬架系统及其在整车中的作用。这一切，都是因为悬架系统对乘员的主观感受密切联系。悬架系统的优劣，乘员在车上可以马上感受到。 “木桶理论”，很多人都知道，整车就好比是个“大木桶”，悬架是它的一片木板。虽然，没有悬架的汽车还是可以跑动的，但是坐在上面是很不舒服的。坐过农用车货厢的人，对此应该是颇有些体会的，即便是较好的路况，在上面也是颠来颠去的。因为它的悬架很简单，对平顺性和操纵稳定性考虑的很少。只有当悬架这块木板得到足够重视，才能使整车性能得以提升。否则，只能是句空话。 正因为悬架在现代汽车上的重要重要作用，应该重视汽车悬架的设计。只有认真，严谨的设计才能确保其与整车的完美匹配。而要做到这一点，就必须，查阅大量相关书籍，图册，行业和国家标准。
这些是对我们这些将来要从事汽车设计，制造工作的工科出身的大学毕业生的必须经历的一个必不可少的训练。没有经过严格的训练的洗礼，是不可能具备这种专业精神和素质的。 目录
前言 (1) 第一章悬架的功用 (4) 第二章悬架系统的组成 (6) 第三章悬架的类型及特点 (7) §3.1非独立悬架的分类及特点 (8) §3.2独立悬架分类及特点 (9) 第四章匹配车型的选择 (13) 第五章悬架主要参数的确定 (15) §5.1悬架静挠度 f (15) c §5.2悬架的动挠度 f (16) d 第六章弹性元件的计算 (19) §6.1弹簧形式、材料的选择 (19) §6.2确定弹簧直径及刚度 (19) §6.3其他参数的计算 (20) §6.4弹簧的校验 (21) 第七章减振器的设计 (21) 第八章独立悬架导向机构的设计 (26) §8.1导向机构的布置参数 (26) §8.2 麦弗逊式悬架导向机构设计 (28) 第九章悬架系统的辅助元件 (31) 第十章展望—未来的汽车悬架 (33) 小结 (34) 参考文献 (36)
汽车悬架系统综述 现代汽车中的悬架有两种，一种是从动悬架，另一种是主动悬架。 从动悬架即传统式的悬架，是由弹簧.减振器（减振筒）.导向机构等组成，它的功能是减弱路面传给车身的冲击力，衰减由冲击力而引起的承载系统的振动。其中弹簧主要起减缓冲击力的作用，减振器的主要作用是衰减振动。由于这种悬架是由外力驱动而起作用的，所以称为从动悬架。 而主动悬架的控制环节中安装了能够产生抽动的装置，采用一种以力抑力的方式来抑制路面对车身的冲击力及车身的倾斜力。由于这种悬架能够自行产生作用力，因此称为主动悬架。 主动悬架是近几年发展起来的，由电脑控制的一种新型悬架，具备三个条件：（1）具有能够产生作用力的动力源； （2）执行元件能够传递这种作用力并能连续工作；（3）具有多种传感器并将有关数据集中到微电脑进行运算并决定控制方式。因此，主动悬架汇集了力学和电子学的技术知识，是一种比较复杂的高技术装置。 例如装置了主动悬架的法国雪铁龙桑蒂雅，该车悬架系统的中枢是一个微电脑，悬架上有5 种传感器，分别向微电脑传送车速.前轮制动压力.踏动油门踏板的速度.车身垂直方向的振幅及频率.转向盘角度及转向速度等数据。电脑不断接收这些数据并与预
先设定的临界值进行比较，选择相应的悬架状态。同时，微电脑独立控制每一只车轮上的执行元件，通过控制减振器内油压的变化产生抽动，从而能在任何时候.任何车轮上产生符合要求的悬架运动。因此，桑蒂雅桥车备有多种驾驶模式选择，驾车者只要扳动位于副仪表板上的“正常”或“运动”按钮，轿车就会自动设置在最佳的悬架状态，以求最好的舒适性能。 另外，主动悬架具有控制车身运动的功能。当汽车制动或拐弯时的惯性引起弹簧变形时，主动悬架会产生一个与惯力相对抗的力，减少车身位置的变化。例如德国奔驰2000 款CL 型跑车，当车辆拐弯时悬架传感器会立即检测出车身的倾斜和横向加速度，电脑根据传感器的信息，与预先设定的临界值进行比较计算，立即确定在什么位置上将多大的负载加到悬架上，使车身的倾斜减到最小。 汽车主动悬架悬架结构。 悬架作用悬架是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。从外表上看，轿车悬架仅是由一些杆.筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬架既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。比如，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头”.加速“抬头”以及左右侧倾严重

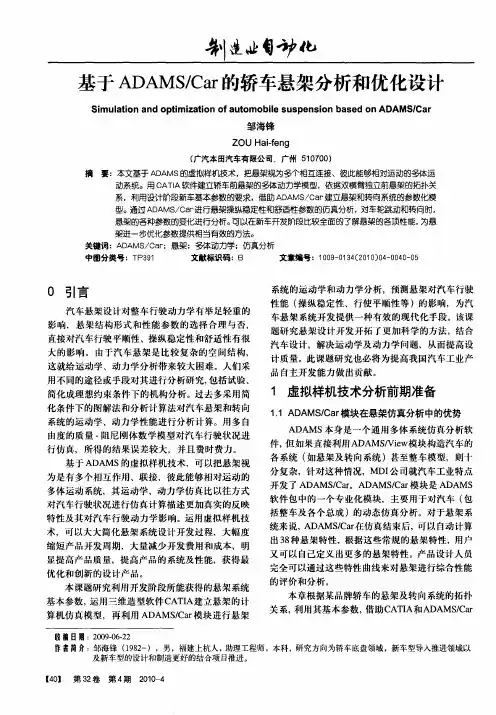

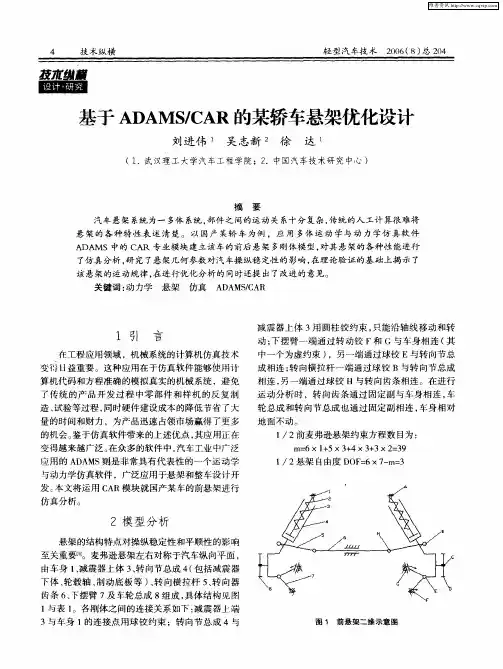

东华大学2014----2015学年第一学期期末试题 踏实学习，弘扬正气；诚信做人，诚实考试；作弊可耻，后果自负。课程名称虚拟样机技术及其应用使用专业机械工程及其自动化 班级机械1208班姓名赵开超学号120800811 一二三四五六七八九十总分试题 得分 题目要求：设计汽车前悬架模型，前悬架各点数据如下，车轮半径375，长度215，其他数 据按具体情况选择，测量出车轮跳动量、侧向滑移量、前后倾角数据等，并写明详细步骤。 解： 汽车前悬架模型设计 1、创建前悬架模型 (1) 创建新模型 启动ADMAS/View，创建新模型FRONT_SUSP (2) 设置工作环境 在菜单栏,选择设置(Settings)菜单中的单位(Units)命令,将模型单位设置为MMKS 选择设置(Settings)菜单中的工作网格(Working Grid)命
令,将网格X方向和Y方向的大小分别设置为750和800,将网格间距设置为50. (3)创建设计点 点击零件库的点(Point),选择Add to Ground 和Don’t Attach,点击(Point Table)在窗口表格创建八个设计点,point1, point2, point3, point4, point5, point6, point7, point8 (4)创建主销Kingpin 点击零件库的圆柱体,选择”New Part”,定义半径为20,选择设计点point1, point2,创建主销,将其重新命名为Kingpin. (5)创建上横臂UCA 点击零件库的圆柱体,选择”New Part”,定义半径为20,选择设计点point2, point3,创建上横臂,将其重新命名为UCA. 点击零件库的球体Sphere, 选择”Add to Part”,定义球体半径为25,选择上横臂为参考物体,球体的位置为设计点
麦弗逊式悬架设计说明书本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March
前言 悬架是现代汽车的重要组成部分之一。虽然并非汽车在行进必不可少的装备，但如果没有悬架，将极大的影响汽车的操纵稳定性和平顺性。悬架对整车性能有着重要的影响。在汽车市场竞争日益加剧的今天，人们对汽车的性能的认识更多的靠更为直接的感观感受，而非他们不太懂得的专业术语。 因此，对汽车操纵稳定性﹑平顺性的提升成为了各大汽车厂商的共识。与此关系密切的悬架系统也被不断改进，主动半主动悬架等具有反馈的电控系统在高端车辆上的应用日趋广泛。无论定位高端市场，还是普通家庭的经济型轿车，没有哪个厂家敢忽视悬架系统及其在整车中的作用。这一切，都是因为悬架系统对乘员的主观感受密切联系。悬架系统的优劣，乘员在车上可以马上感受到。 “木桶理论”，很多人都知道，整车就好比是个“大木桶”，悬架是它的一片木板。虽然，没有悬架的汽车还是可以跑动的，但是坐在上面是很不舒服的。坐过农用车货厢的人，对此应该是颇有些体会的，即便是较好的路况，在上面也是颠来颠去的。因为它的悬架很简单，对平顺性和操纵稳定性考虑的很少。只有当悬架这块木板得到足够重视，才能使整车性能得以提升。否则，只能是句空话。 正因为悬架在现代汽车上的重要重要作用，应该重视汽车悬架的设计。只有认真，严谨的设计才能确保其与整车的完美匹配。而要做到这一点，就必须，查阅大量相关书籍，图册，行业和国家标准。 这些是对我们这些将来要从事汽车设计，制造工作的工科出身的大学毕业生的必须经历的一个必不可少的训练。没有经过严格的训练的洗礼，是不可能具备这种专业精神和素质的。
轿车悬架系设计指南 （华福林编写） 1．概言 一辆性能优良的轿车，几乎所有的整车性能，譬如：动力性、制动性、操纵稳定性、平顺性、舒适性、经济性、通过性及安全性，都与底盘设计的优劣息息相关。所谓汽车底盘，一般指车身（含内外饰件）以外的所有零部件总成装配成的平台而言，而汽车设计业内人士则还需将发动机、车架及它们相配套的零部件总成排除在外。因此，汽车设计部门往往将《底盘》定义在两大系统之内，即：1．传动系统：含离合器、变速器、分动器、传动轴、前后驱动桥（包括主减速器、差速器、半轴等）。 2．行路系统：含前轴（包括车轮及轮毂）系、转向系、制动系、悬架系等。 经验丰富的驾驶员在对一辆新车试车后，除对其动力性、经济性评价外，该车的操纵稳定性、平顺性也是他们津津乐道的话题。诸如车辆高速行驶下“发不发飘”、“摆不摆头”、“跑不跑偏”等等。以下仅就个人近50年汽车设计的经验，围绕轿车悬架结构因素对性能影响的简明讨论，供缺乏悬架设计经验的设计师参考。 2．汽车的悬架系 2-1 悬架系是汽车的重要部分。它是将车身（含车架）与车桥（轴）弹性联结的部件，主要功能是： 2-1-1 缓解由于路面不平引起的振动和冲击，保证良好的平顺性。 2-1-2 衰减车身和车桥（或车轮）的振动。
2-1-3 传递车轮和车身（含车架）之间的各种力（垂直力、纵向力和横向力）和力矩（制动力矩和反作用力矩）。 2-1-3 保证汽车行驶时的稳定性。 2-2 汽车悬架通常由弹性元件、导向机构和减震器组成。 2-2-1弹性元件（含各类弹簧）用来传递垂直力和缓解冲击；当汽车横向角刚度较小时，还需装横向稳定器（横向稳定杆）以减小车身的横向 滚动角（侧倾角）。 2-2-2导向机构用来控制车轮相对于车身的运动特性，以保证必要的稳定性，同时传递除垂直力以外的力和力矩。 2-2-3减震器仅用来衰减车身和车桥（或车轮）的振动振幅，它并不能改变悬架的“硬软”程度。 2-3 悬架结构一般分为两大类：独立悬架和整体桥悬架（非独立悬架）。 2-3-1独立悬架分为3个类型，如图4所示 1)麦克菲尔逊支柱型：亦称滑柱式或简称柱式，如图1所示。结构简 单，质量轻，占有空间小，适合发动机前置前轮驱动的布置。 2) 双摆臂型，如图2所示。为了获取最佳的前轮定位及其运动几何学， 通常上、下摆臂具有不同的长度和安装角。该结构经常被中型以 上的轿车、皮卡及轻型越野车上采用。 3) 斜三角单摆臂（A型斜摆臂）如图3所示。长适用于轿车后独立悬 架，以获取较理想的外倾及轮距变化。例如在丰田、奔驰轿车系列 上采用。
汽车悬架--独立悬架导向机构的设计 第五节独立悬架导向机构的设计 一、设计要求 对前轮独立悬架导向机构的要求是： 1)悬架上载荷变化时，保证轮距变化不超过±4．Omm，轮距变化大会引起轮胎早期磨损。 2)悬架上载荷变化时，前轮定位参数要有合理的变化特性，车轮不应产生纵向加速度。 3)汽车转弯行驶时，应使车身侧倾角小。在0．4g侧向加速度作用下，车身侧倾角不大于6°～7°，并使车轮与车身的倾斜同向，以增强不足转向效应。 4)汽车制动时，应使车身有抗前俯作用；加速时，有抗后仰作用。 对后轮独止：悬架导向机构的要求是： 1)悬架上的载荷变化时，轮距无显著变化。 2)汽车转弯行驶时，应使车身侧倾角小，并使车轮与车身的倾斜反向，以减小过多转向效应。 此外，导向机构还应有够强度，并可靠地传递除垂直力以外的各种力和力矩。 目前，汽车上广泛采用上、下臂不等长的双横臂式独立悬架(主要用于前悬架)和滑柱摆臂(麦弗逊)式独立悬架。下面以这两种悬架为例，分别讨论独立悬架导向机构参数的选择方法，分析导向机构参数对前轮定位参数和轮距的影响。 二、导向机构的布置参数 1．侧倾中心 双横臂式独立悬架的侧倾中心由如图6—24所示方式得出。将横臂内外转动点的连线延长，以便得到极点P，并同时获得P点的高度。将P点与车轮接地点N连接，即可在汽车轴线上获得侧倾中心W。当横臂相互平行时(图6—25)，P点位于无穷远处。作出与其平行的通过N点的平行线，同样可获得侧倾中心W。 双横臂式独立悬架的侧倾中心的高度hw通过下式计算得出 滑柱摆臂式独立悬架的侧倾中心由如图6—26所示方式得出。从悬架与车身的固定连接点E 作活塞杆运动方向的垂直线并将下横臂线延长。两条线的交点即为P点。 滑柱摆臂式悬架的弹簧减振器柱EG布置得越垂直，下横臂GD布置得越接近水平，则侧倾小心W就越接近地面，从而使得在车轮上跳时车轮外倾角的变化很不理想。如加长下横臂，则可改善运动学特性。 麦弗逊式独立悬架侧倾中心的高度hw可通过下式计算 式中 2．侧倾中心 在独立悬架中，前后侧倾中心连线称为侧倾轴线。侧倾轴线应大致与地面平行，且尽可能离地面高些。平行是为了使得在曲线行驶时前、后轴上的轮荷变化接近相等，从而保证中

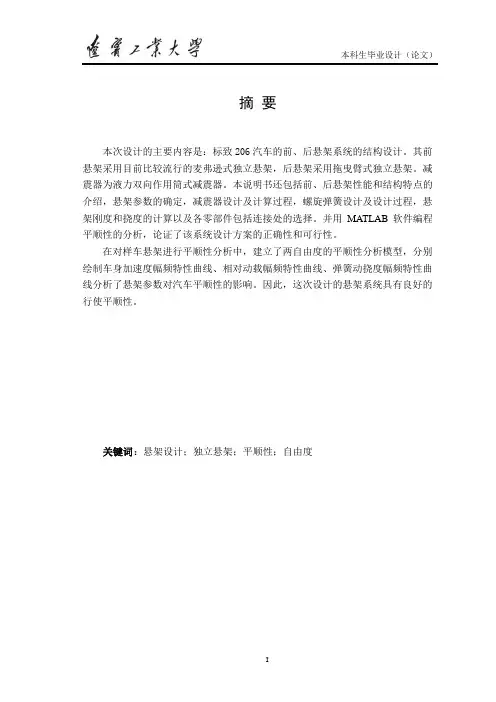

摘要 本次设计的主要内容是：标致206汽车的前、后悬架系统的结构设计。其前悬架采用目前比较流行的麦弗逊式独立悬架，后悬架采用拖曳臂式独立悬架。减震器为液力双向作用筒式减震器。本说明书还包括前、后悬架性能和结构特点的介绍，悬架参数的确定，减震器设计及计算过程，螺旋弹簧设计及设计过程，悬架刚度和挠度的计算以及各零部件包括连接处的选择。并用MATLAB软件编程平顺性的分析，论证了该系统设计方案的正确性和可行性。 在对样车悬架进行平顺性分析中，建立了两自由度的平顺性分析模型，分别绘制车身加速度幅频特性曲线、相对动载幅频特性曲线、弹簧动挠度幅频特性曲线分析了悬架参数对汽车平顺性的影响。因此，这次设计的悬架系统具有良好的行使平顺性。 关键词：悬架设计；独立悬架；平顺性；自由度
