实验报告
实验名称_____交流高电压的测量__
课程名称_____高电压试验技术________
院系部:电气与电子工程学院专业班级：学生姓名：学号:
同组人:实验台号:
指导教师：成绩：实验日期:2014-11-6
华北电力大学
一、实验目的及要求：
认识测量交流高电压的装置。
二、仪器用具：
三、实验原理
1.利用测量球隙气体放电来测量未知电压的峰值。
2.利用高压静电电压表测量电压有效值。
3.利用已分用器作为转换装置所组成的测量系统来测量交流电压。
四、实验方法与步骤:
1.设定球隙间距离；
2.从0开始不断升高加在球隙两端的交流电压，直至球隙击穿。
3.查表得击穿时的交流电压。
五、实验结果与数据处理：
球隙间距0.70cm，球直径10cm。查表得交流电压最大值23.0kV。
六、讨论与结论（对实验现象、实验故障及处理方法、实验中存在的问题等进行分析和讨论，对实验的进一步想法或改进意见。）用球隙测量高电压时，即使注意了所有引起误差的因素，比如空气
密度、最小距离、电极表面状态及击穿间隙的准确调整等，其测量不精确度仍为3％左右。现在，当电压很高(>1MV)时，已很少用球隙来测量电压，因为这种方式占地很大，且又很贵。另外，用球隙不能对电压进行连续测量，因为当测量的那一瞬间，电压源将被短接。这种方法适合于测量和检验一些电压点。
用电容分压器测量时，电阻和电容选择条件限制了测量较低频率时所能达到的精度，如果提高线路费用，则可改善其性能，而最终可以达到的精度不仅与低压测量装置的特性有关，而且也与高压测量电容器的特性有关。在测量很高的电压时，由于高电压容器没有屏蔽，因此可能受到外来磁场影响，从而引起额外误差。
静电测量仪表的主要特点是内阻很高及固有电容很小，因而静电电压计可用于频率高达兆赫兹范围内的高频高压的直接测量。
七、实验打印输出结果:
实验原始记录
指导教师签字：
年月日
一种简单的交流电压测量方法 姓名：李俊利序号：18 通常,在测量220V或380V工频电压时,并不要求非常高的精度,一般的控制系统中,能精确到1%就足够了。在这里向大家介绍一种设计得非常简单的测量方法，实践证明，该方法实用、可靠，成本低廉，完全能够满足一般监控系统的要求。 硬件电路：仅用一个220V/6V-1W的普通电源变压器，经过全波整流，小电容滤波，滤除其高频干扰谐波，然后电阻分压成适合A/D转换的带有纹波的电压。直接连接到A/D输入脚。如果测量380V的电压，将两只220V的变压器串联使用即可。 软件设计： 1、先进行一次A/D转换，存入一个变量x中，作为参考值； 2、再进行一次A/D转换，与上次比较，如果小于x，说明正处于交流电压的下降沿，存入x中；继续A/D转换，至到大于前次的转换值，说明已经进入了交流电压的上升沿，存入x； 3、继续A/D转换，如果转换结果大于x，存入x；直到转换结果小于x，说明x中保存的就是交流电压的最大值！ 4、然后把x除以一个常数，得出你想显示出的值即可。完成一次测量。 这样完成一次测量最长时间是10ms，最短时间只需三次A/D转换时间。如果软件还执行其它操作，便转入其它子程序，之后继续1-4的步骤，将每次结果累加。 测量n次后，求算术平均值。也可以采取其它数字滤波的方法。 为避免测量0电压程序进入死循环，可以设置一个A/D转换次数计数器，转换一定次数之后退出。 校准电压可以在分压电阻中设置一个电位器，也可以软件校准。软件校准的方法：例如在380V点校准，把结果乘以380，再除以380，假如得382。那么，把除数变成382即可。 这样测量交流电压，在宽范围内的线性不是太好，主要原因是全波整流的二极管电压降是一个常数（约1.4V)。但针对220V或380V的电压测量来讲，电压波动不可能超过30%，在此范围内的线性误差还是可以接受的。我曾以一只0.5级的电压表与采取该方法的测量显示值相比较，基本一致。
第一章作
?1-1解释下列术语 （1）气体中的自持放电；（2）电负性气体； （3）放电时延；（4）50%冲击放电电压；（5）爬电比距。 答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象； （2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体； （3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延； （4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压； （5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？ 答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。所逸出的电子能否接替起始电子的作用是自持放电的判据。流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。 汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。 1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。 解：到达阳极的电子崩中的电子数目为 n a? e?d? e11?1?59874 答：到达阳极的电子崩中的电子数目为59874个。
交流电压测量 （常规仪器方式） 一、实验目的： 了解交流电压测量的基本原理，分析几种典型电压波形对不同检波特性电压表的响应，以及它们之间的换算关系，并对测量结果做误差分析。 二、实验原理： 一个交流电压的大小，可以用峰值U ?，平均值U ，有效值U ，以及波形因数K F ，波峰因数K P 等表征，若被测电压的瞬时值为)(t u ，则 全波平均值为 ? = T dt t u T U 0 )(1 有效值为 ?= T dt t u T U 02 )(1 波形因数为 U U K F = 波峰因数为 U U K P ?= 而用来测量电压的指针式电压表中的检波器有多种形式，一般来说，具有不同检波特性的电压表都是以正弦电压的有效值来定度的，但是，除有效值电压表外，电压表的示值本身并不直接代表任意波形被测电压的有效值。因此，如何利用不同检波特性的电压表的示值（即 读数）来正确求出被测电压的均值U ，峰值U ?，有效值U ，这便是一个十分值得注意的问题。 根据理论分析，不同波形的电压加至不同检波特性的电压表时，要由电压表读数确定被 测电压的U ?、U 、U ，一般可根据表1的关系计算。 从表1可知，用具有有效值响应的电压表和平均值响应的电压表分别对各种波形的电压测量时，若读数相同，只分别表示不同波形的被测电压有效值U 相同和平均值U 相同，而其余的并不一定相同。
三、实验设备： 1、DA-16晶体管毫伏表（均值检波）1台； 2、TD1914A数字毫伏表（有效值检波）1台； 3、函数信号发生器，型号YB1634，指标：0.2Hz-2MHz，数量1台； 4、双踪示波器，型号YB4320A，指标：20MHz，数量1台。 四、实验预习要求： 1、复习好《电子测量》中电压测量的有关章节。 2、参照仪器使用说明书，了解DA-16晶体管毫伏表、TD1914数字毫伏表、函数信号 发生器及双踪示波器的使用方法。 3、详细阅读实验指导书，作好绘制波形和测试记录的准备。 五、实验步骤： 1、将均值电压测量的实验仪器准备就绪，如下图所示。 2、将DA-16晶体管毫伏表置于1V/0db档位，如下图所示。 3、将DA-16晶体管毫伏表的输入线短接，如下图所示。 4、将DA-16晶体管毫伏表接通电源，待表针稳定，进行调零，如下图所示。 5、打开函数信号发生器的电源，选择产生1KHz左右的正弦波信号，如下图所示。 6、将函数信号发生器的信号线与DA-16晶体管毫伏表的输入端相接，如下图所示。 7、调节函数信号发生器的幅度输出，使DA-16的指示为0.7V，如下图所示。 8、打开示波器的电源，并进行校准，如下图所示。 9、将示波器探头与信号相接，并读出信号峰值，填入表2，如下图所示。 10、由函数信号发生器分别产生三角波、方波，并调节其幅度使电压表指示为0.7V，然后由示波器读出信号峰值，填入表2。 11、将DA—16电压表（平均值检波）换为TD1914A电压表（有效值检波），选择1V/0db 档位，并将其输入线短接，自动调零，如下图所示。 12、将示波器、函数信号发生器、电压表进行连接，如下图所示。 13、调节函数信号发生器的输出幅度，使电压表显示为0.7V，并从示波器上读出信号峰值，填入表2，如下图所示。 14、由函数信号发生器分别产生三角波、方波，并调节其幅度使电压表指示为0.7V， 然后由示波器读出信号峰值，填入表2。 比较由各电压表读数计算出的峰值U?和由示波器直接读出的峰值U?是否一致，并将测量和计算结果填入表2。
实验报告 实验名称_____交流高电压的测量__ 课程名称_____高电压试验技术________ 院系部:电气与电子工程学院专业班级：学生姓名：学号: 同组人:实验台号: 指导教师：成绩：实验日期:2014-11-6 华北电力大学
一、实验目的及要求： 认识测量交流高电压的装置。 二、仪器用具： 三、实验原理 1.利用测量球隙气体放电来测量未知电压的峰值。 2.利用高压静电电压表测量电压有效值。 3.利用已分用器作为转换装置所组成的测量系统来测量交流电压。 四、实验方法与步骤: 1.设定球隙间距离； 2.从0开始不断升高加在球隙两端的交流电压，直至球隙击穿。 3.查表得击穿时的交流电压。 五、实验结果与数据处理： 球隙间距0.70cm，球直径10cm。查表得交流电压最大值23.0kV。 六、讨论与结论（对实验现象、实验故障及处理方法、实验中存在的问题等进行分析和讨论，对实验的进一步想法或改进意见。）用球隙测量高电压时，即使注意了所有引起误差的因素，比如空气
密度、最小距离、电极表面状态及击穿间隙的准确调整等，其测量不精确度仍为3％左右。现在，当电压很高(>1MV)时，已很少用球隙来测量电压，因为这种方式占地很大，且又很贵。另外，用球隙不能对电压进行连续测量，因为当测量的那一瞬间，电压源将被短接。这种方法适合于测量和检验一些电压点。 用电容分压器测量时，电阻和电容选择条件限制了测量较低频率时所能达到的精度，如果提高线路费用，则可改善其性能，而最终可以达到的精度不仅与低压测量装置的特性有关，而且也与高压测量电容器的特性有关。在测量很高的电压时，由于高电压容器没有屏蔽，因此可能受到外来磁场影响，从而引起额外误差。 静电测量仪表的主要特点是内阻很高及固有电容很小，因而静电电压计可用于频率高达兆赫兹范围内的高频高压的直接测量。 七、实验打印输出结果: 实验原始记录 指导教师签字： 年月日
高压直流电压电流的测量 一．高压直流电流测量 测量方式： 1.霍尔式隔离传感器（磁隔离） 2.直放式LEM传感器 3.平衡式LEM传感器 测量原理： 1.霍尔式隔离传感器（磁隔离） 霍尔效应: 如图所示，在一个N型半导体薄片（霍尔元件）相对两侧面通以控制电流I，在薄片垂直方向加以磁场B，则在半导体两侧面会产生一个大小与 控制电流I和磁场B乘积成正比的电势UH。即IB U K H H 这一现象叫做霍尔效应，产生的电势UH叫做霍尔电势，为灵敏度。 当I一定时，UH正比于B。 2.直放式LEM传感器： 在如图所示直放式LEM传感器中存在下列关系：VX∝iX∝LX∝B∝E 该传感器价格便宜，但是存在零点飘移。 目前市场上多为双电源，单电源数量少而且价格高且易发生磁化问题。4.平衡式LEM传感器: 平衡式LEM传感器自身存在动态平衡，反映速度快，其线性度、灵敏度都比直放式好，且它不受零飘的影响。如图所示，Bx与Bf相抵消直至E=0。

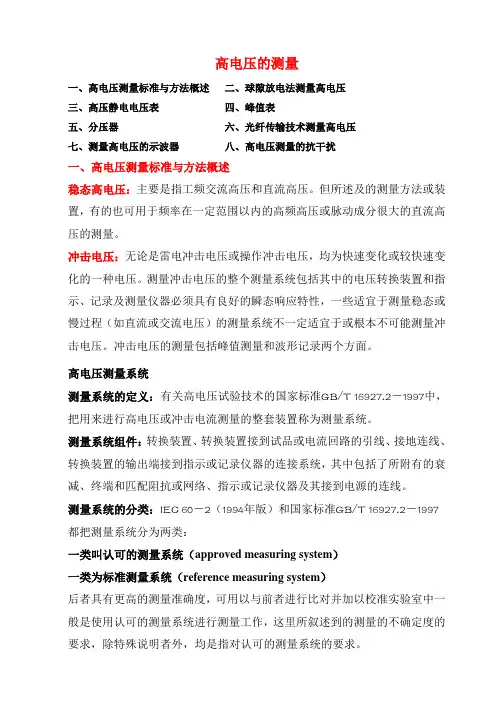

二．高电压测量 稳态高电压与冲击高电压区别： 稳态高电压：主要是指工频交流高压和直流高压。但所述及的测量方法或装置，有的也可用于频率在一定范围以内的高频高压或脉动成分很大的直流高压的测量。 冲击电压：无论是雷电冲击电压或操作冲击电压，均为快速变化或较快速变化的一种电压。测量冲击电压的整个测量系统包括其中的电压转换装置和指示、记录及测量仪器必须具有良好的瞬态响应特性。一些适宜于测量稳态或慢过程(如直流和交流电压)的测量系统不一定适宜于或根本不可能测量冲击电压。冲击电压的测量包括峰值测量和波形记录两个方面。 实验室与电力系统的高电压测量区别： 电力系统：电力运行部门测量交流高电压，是通过电压互感器和电压表来实现的。用电压互感器测交流电压把电压互感器的高压边接到被测电压，低压边跨接一块电压表，把电压表读数乘上电压互感器的变比，就可得被测电压值。 电力系统没有专门的冲击电压测量系统 实验室：互感器在高电压实验室中用得不多，因为高电压实验室中所要测的电压值常常比现有电压互感器的额定电压高许多，特制一个超高压的电压互感器是比较昂贵的，而且很高电压的互感器也比较笨重，所以采用别的方法来测量交流高电压 实验室的高电压测量： 交流高电压测量： (1) 利用气体放电测量交流高电压――如测量球隙 (2) 利用静电力测量交流高电压――如静电电压表 (3) 利用整流电容电流测量交流高电压――如峰值电压表 (4) 利用整流充电电压测量交流高电压――如峰值电压表 直流高电压的测量： 用高欧姆电阻串联直流毫安表可以测量直流电压的平均值，是一种比较方便而又常用的测量系统 冲击高电压的测量： (1) 球隙法：是直接测量高电压峰值的一种方法。 (2) 分压器――峰值电压表：只测峰值，不测波形。事先应验证波形合乎标准，或同时用示波器观测波形。 (3) 分压器――示波器（或数字记录仪）：可同时测出峰值及波形。在采用数字式示波器或数字记录仪时，可立即获得峰值和时间参数值，并可打印

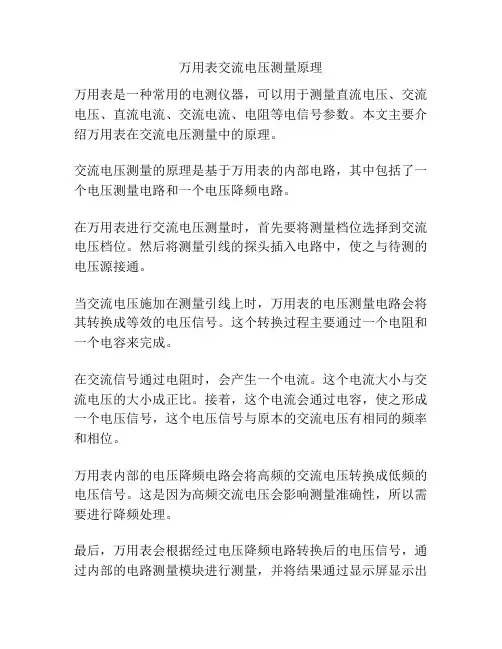

交流电压测量电路中的整流装置与交流电流测量电路中的整流装置相似。因而在具有交流电流和交流电压测量功能的万用表中都是共用一套整流器件。交流电压测量中，扩大量程用的倍率器结构与直流电压测量用的倍率器相同(由倍率电阻组成的等比例变值电路被称为倍率器;由于电阻具有时间常数的特性，所以倍率器也具有时间常数的特性)，如图1所示。一般万用表都采用先降压后整流的方式。 图1 交流电压测量原理 a)串阻抽头半波整流式 b)串阻抽头全波整流式 c)独立分挡半波整流式 d)独立分挡全波整流式 测量交流电压时，其工作频率提高时，由于倍率器的时间常数不同和电路的分布电容会使仪表产生附加误差。在有些万用表中，高电压挡采用电容补偿法来扩大频率范围，若当频率增加时，需要仪表读数同时增加，可采用频率影响负补偿电路，如图2a所示;若频率增加时，需要仪表读数减小，可采用频率影响正补偿电路，如图2b所示。
图2 频率影响补偿电路 a)负补偿电路 b)正补偿电路 由于受整流二极管非线性的影响，二极管的非线性电阻与扩大量程用电阻间的差值越大，则表现在刻度上的影响越小;当低电压时，扩大量程电阻值减小，使二极管的非线性电阻影响电路明显，为了补偿这个原因，将交流刻度绘成高压和低压二种，以适应各自的需要。如果要用一条刻度完成零点几伏至数千伏的电压量指示，则必须采用两种电压灵敏度补偿方法。图3就是补偿的一个典型例子，在7.5V、15V 挡时，电压的灵敏度是133Ω/Ⅴ;在75～600Y各挡时，电压的灵敏度是20000/V，这样使一条刻度线完成了0.5～600V的电压测景范围。即低压时采用低灵敏补偿电路;高压时采用高灵敏补偿电路。
《高电压技术》期末冲刺试卷(1) 1.流注理论未考虑( B )的现象。 A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场 2.极化时间最短的是( A )。 A.电子式极化 B.离子式极化 C.偶极子极化 D.空间电荷极化 3.先导通道的形成是以( C )的出现为特征。 A.碰撞游离 B.表现游离 C.热游离 D.光游离 4.下列因素中，不会影响液体电介质击穿电压的是（A ） A.电压的频率 B.温度 C.电场的均匀程度 D. 杂质 5.电晕放电是一种（ D ）。 A.滑闪放电 B.非自持放电 C.沿面放电 D.自持放电 6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（ D ）。 A.球—球间隙(球径50cm) B.棒—板间隙，棒为负极 C.针—针间隙 D.棒—板间隙，棒为正极 7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( C ) A.远大于1 B.远小于1 C.约等于1 D.不易确定 8.雷击线路附近地面时，导线上的感应雷过电压与导线的（ B ） A. 电阻率成反比 B.悬挂高度成反比 C.悬挂高度成正比 D. 电阻率成正比 二、填空题(本大题共9小题，每空1分，共18分) 1.固体电介质电导包括___表面____电导和_体积______电导。 2.极不均匀电场中，屏障的作用是由于其对__空间电荷__的阻挡作用，造成电场分布的改变。
3.电介质的极化形式包括_电子式极化__、__离子式极化_、__偶极子极化_和夹层极化。 4.气体放电现象包括__击穿_____和__闪络_____两种现象。 5.带电离子的产生主要有碰撞电离、__光电离____、_热点离_____、表面电离等方式。 6.工频耐压试验中，加至规定的试验电压后，一般要求持续__60_____秒的耐压时间。 7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为__集中性_____缺陷和__分散性____缺陷两大类。 8.在接地装置中，接地方式可分为_防雷接地_______、_保护接地_______、_工作接地_______。 9.输电线路防雷性能的优劣主要用__耐雷水平______和_雷击跳闸率________来衡量。 三、判断题(本大题共5小题，每小题2分，共10分)在每小题的括号内对的打“√”，错的打“×”。 1.无论何种结构的电介质，在没有外电场作用时，其内部各个分子偶极矩的矢量和平均来说为零， 因此电介质整体上对外没有极性。（对） 2.在四种电介质的基本极化形式中，只有电子式极化没有能量损耗。（错） 3.测量电气设备的绝缘电阻时一般要加直流电压，绝缘电阻与温度没有关系。（错） 4.防雷接地装置是整个防雷保护体系中可有可无的一个组成部分。（错） 5.管式避雷器实质上是一只具有较强灭弧能力的保护间隙。（对） 四、名词解释题(本大题共5小题，每小题6分，共30分) 1.吸收比：指的是电流衰减过程中的两个瞬间测得的两个电流值或两个相应的绝缘电阻值之比。（或指被试品加压60秒时的绝缘电阻与加压15秒时的绝缘电阻之比。） 2.雷击跳闸率：指每100KM线路每年由雷击引起的跳闸次数 3.雷暴日：指某地区一年四季中有雷电放电的天数，一天中只要听到一次及以上雷声就是一个雷暴日。 4.伏秒特性：对某一冲击电压波形，间隙的击穿电压和击穿时间的关系称为伏秒特性 5.气体击穿：气体由绝缘状态变为导电状态的现象称为击穿 五、简答题(本大题共2小题，每小题8分，共16分)

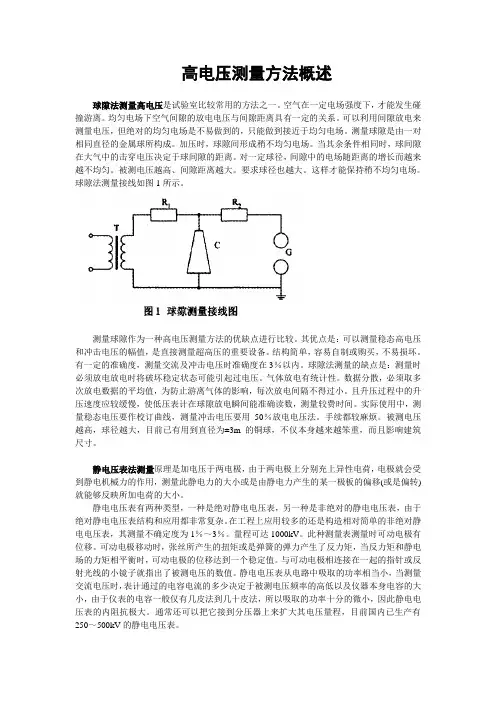

高电压测量方法概述 球隙法测量高电压是试验室比较常用的方法之一。空气在一定电场强度下，才能发生碰撞游离。均匀电场下空气间隙的放电电压与间隙距离具有一定的关系。可以利用间隙放电来测量电压，但绝对的均匀电场是不易做到的，只能做到接近于均匀电场。测量球隙是由一对相同直径的金属球所构成。加压时，球隙间形成稍不均匀电场。当其余条件相同时，球间隙在大气中的击穿电压决定于球间隙的距离。对一定球径，间隙中的电场随距离的增长而越来越不均匀。被测电压越高、间隙距离越大。要求球径也越大。这样才能保持稍不均匀电场。球隙法测量接线如图1所示。 测量球隙作为一种高电压测量方法的优缺点进行比较。其优点是：可以测量稳态高电压和冲击电压的幅值，是直接测量超高压的重要设备。结构简单，容易自制或购买，不易损坏。有一定的准确度，测量交流及冲击电压时准确度在3％以内。球隙法测量的缺点是：测量时必须放电放电时将破坏稳定状态可能引起过电压。气体放电有统计性。数据分散，必须取多次放电数据的平均值，为防止游离气体的影响，每次放电间隔不得过小。且升压过程中的升压速度应较缓慢，使低压表计在球隙放电瞬间能准确读数，测量较费时间。实际使用中，测量稳态电压要作校订曲线，测量冲击电压要用50％放电电压法。手续都较麻烦。被测电压越高，球径越大，目前已有用到直径为±3m的铜球，不仅本身越来越笨重，而且影响建筑尺寸。 静电压表法测量原理是加电压于两电极，由于两电极上分别充上异性电荷，电极就会受到静电机械力的作用，测量此静电力的大小或是由静电力产生的某一极板的偏移(或是偏转)就能够反映所加电荷的大小。 静电电压表有两种类型，一种是绝对静电电压表，另一种是非绝对的静电电压表，由于绝对静电电压表结构和应用都非常复杂。在工程上应用较多的还是构造相对简单的非绝对静电电压表，其测量不确定度为1％～3％。量程可达1000kV。此种测量表测量时可动电极有位移。可动电极移动时，张丝所产生的扭矩或是弹簧的弹力产生了反力矩，当反力矩和静电场的力矩相平衡时，可动电极的位移达到一个稳定值。与可动电极相连接在一起的指针或反射光线的小镜子就指出了被测电压的数值。静电电压表从电路中吸取的功率相当小，当测量交流电压时，表计通过的电容电流的多少决定于被测电压频率的高低以及仪器本身电容的大小，由于仪表的电容一般仅有几皮法到几十皮法，所以吸取的功率十分的微小，因此静电电压表的内阻抗极大。通常还可以把它接到分压器上来扩大其电压量程，目前国内已生产有250～500kV的静电电压表。
实验三 交流电压测量实验 一、实验目的 了解交流电压测量的基本原理，分析几种典型电压波形对不同检波特性电压表的响应及它们之间的换算关系，并对测量结果做误差分析。 二、实验原理 交流电压的大小，也可以用峰值p U 、有效值U 和平均值U 表示，并用波形因数F K 、波峰因数p K 表示三者之间的关系。若被测电压的瞬时值为)(t u ，则 全波平均值为 波形因数：U U K F = 有效值为 波峰因数：U U K p p = 指针式电压表中检波器有多种形式，通常不同检波特性的电压表是以正弦电压的有 效值定度的。除了有效值电压表外，电压表的示值并不直接代表任意波形电压有效值，因此需要根据不同检波特性电压表的示值（读数）求出被测电压的均值U 、峰值p U 和有效值U ，可根据教材表7.3-1(No.198)进行折算。 三、实验设备： 1、YB2172B 交流毫伏表1台； 2、UT51数字万用表（有效值检波）1个； 3、函数信号发生器，型号：KHM-2B ，数量1台； 4、双踪示波器，型号：YB43020，指标：20MHz ，数量1台。 四、实验预习要求： 1、复习好《电子测量》中电压测量的有关章节。 2、参照仪器使用说明书，了解YB2172B 交流毫伏表、数字万用表、函数信号发生器及双踪示波器的使用方法。 3、详细阅读实验指导书，作好绘制波形和测试记录的准备。 五、实验步骤： 1、将电压测量实验仪器准备就绪，将YB2172B 交流毫伏表置于最大量程。 2、打开函数信号发生器的电源，选择产生1KHz 左右的正弦波信号并接入YB2172B 交流毫伏表。 3、调节信号发生器的输出幅度，使YB2172B 交流毫伏表的指示为0.5V 、1V 。 4、用示波器分别读出信号峰值，填入表2。 5、由函数信号发生器产生1KHz 的方波，调节其幅度使电压表指示为0.8V ，然后由示波器读出信号峰值，填入表2。 6、将YB2172B 交流毫伏表替换为数字万用表，重复以上过程。 ?=T dt t u T U 0)(1?=T dt t u T U 02)(1
万用表 万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。下面就让艾驰商城小编对万用表总电流与交流工作电压的测量方法来一一为大家做介绍吧。 总电流测量法 该法是通过检测IC电源进线的总电流，来判断IC好坏的一种方法。由于IC 内部绝大多数为直接耦合，IC损坏时（如某一个PN结击穿或开路）会引起后级饱和与截止，使总电流发生变化。所以通过测量总电流的方法可以判断IC的好坏。也可用测量电源通路中电阻的电压降，用欧姆定律计算出总电流值。 交流工作电压测量法 为了掌握IC交流信号的变化情况，可以用带有dB插孔的万用表对IC 的交流工作电压进行近似测量。检测时万用表置于交流电压挡，正表笔插入dB插孔；对于无dB插孔的万用表，需要在正表笔串接一只0.1～0.5μF隔直电容。该法适用于工作频率比较低的IC，如电视机的视频放大级、场扫描电路等。由于这些电路的固有频率不同，波形不同，所以所测的数据是近似值，只能供参考。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅
