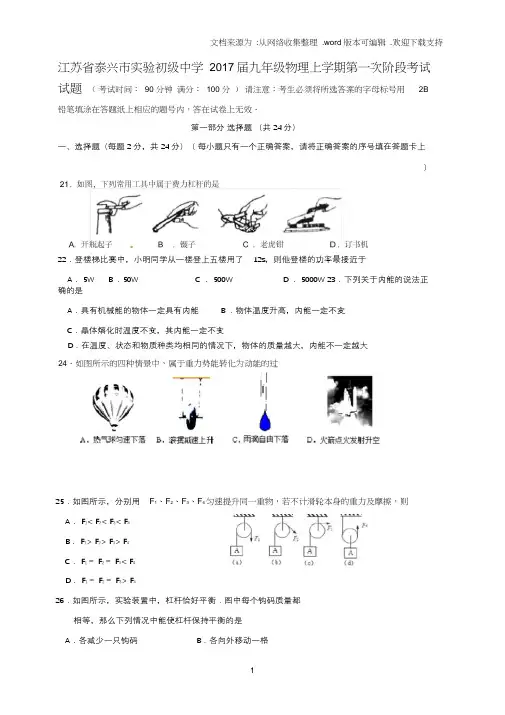

江苏省泰兴市实验初级中学2017届九年级物理上学期第一次阶段考试试题
(考试时间：90分钟满分：100分)
请注意：考生必须将所选答案的字母标号用2B铅笔填涂在答题纸上相应的题号内，答在试卷上无效．
第一部分选择题(共24分)
一、选择题(每题2分，共24分)(每小题只有一个正确答案，请将正确答案的序号填在答题卡上) 21．如图，下列常用工具中属于费力杠杆的是
A．开瓶起子 B．镊子 C．老虎钳 D．订书机
22．登楼梯比赛中，小明同学从一楼登上五楼用了12s，则他登楼的功率最接近于A．5W B．50W C．500W D．5000W
23．下列关于内能的说法正确的是
A．具有机械能的物体一定具有内能 B．物体温度升高，内能一定不変
C．晶体熔化时温度不变，其内能一定不变
D．在温度、状态和物质种类均相同的情况下，物体的质量越大，内能不一定越大
24．如图所示的四种情景中，属于重力势能转化为动能的过程是
25．如图所示，分别用F1、F2、F3、F4匀速提升同一重物，若不计滑轮本身的重力及摩擦，则
A．F1＜F2＜F3＜F4
B．F1＞F2＞F3＞F4
C．F1＝F2＝F3＜F4
D．F1＝F2＝F3＞F4
26．如图所示，实验装置中，杠杆恰好平衡．图中每个钩码质量都
相等，那么下列情况中能使杠杆保持平衡的是
A．各减少一只钩码B．各向外移动一格
C．各减少一半数量钩码D．各向外移动一格
27．司机开车上坡时，往往加大油门，减速行驶，这样做的目的是
A．增大功率，减小阻力 B．增大功率，增大牵引力
C．减小功率，增大牵引力 D．减小功率，减小阻力
28．以下是同学们对机械效率的一些理解，其中正确的是
A．越省力的机械，其机械效率一定越高 B．机械效率越高，机械做功一定越快
C．功率越大的机械做功一定越多 D．做有用功越多的机械，机械效率不一定越高29．下列有关力做功的说法，正确的是
A．小翔将铅球投出的过程中，小翔对铅球没有做功
B．足球在球场上沿水平地面滚动，重力对足球做了功
C．小冬提着书包从一楼上到六楼，小冬对书包做功了
D．运动员举着杠铃静止不动的过程中，运动员对杠铃做了功
30．草原发生大面积蝗灾时，农业部门利用飞机喷洒农药消灭蝗虫。当飞机在某一高度水平匀速飞行喷洒农药时，它的
A．动能不变，势能不变 B．动能减小，势能增加
C．动能增加，势能减小 D．动能减小，势能减小
31．如图所示，张伟同学通过斜面用平行于斜面F=200N的推力，将
质量为30kg的物体在5s时间内匀速推到1m高的平台上，斜面长
s=2m．(g取10N/kg)则
A．推力的功率为40W B．斜面的机械效率为75%
C．推力做的总功300J D．斜面对物体的摩擦力100N
32．如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度。若G1＝G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2(忽略绳重和摩擦)，
则下列选项正确的是
A．F1＞F2η1＜η2P1＜P2 B．F1＞F2η1＝η2P1＝P2
C．F1＜F2η1＜η2P1＜P2 D．F1＜F2η1＞η2P1＞P2
第二部分非选择题(共76分)
二、填空题(每空1分，共25分)
33．一台机器的功率是150W，它表示的含义是
34．如图所示，小明利用滑轮匀速提升货物，使用该滑轮的好处是_______，它的实质是________杠杆(选填“省力”或“等臂”)；该货物重100N，在拉力F的作用下，4s升高了1m，若不计摩擦和绳的重力，则在这段时间内，拉力F做功为_______ J，拉力F的功率为_______ W。35．如图是欧洲中世纪的城堡与教堂的建设中常用的吊车，通过仔细观察，
我们不难看出，这种吊车实质上是和两种机械的组合．
36．班里组织一次比赛活动，从一楼登上三楼，比比谁的功率最大．为此，
需要测量一些物理量，其中必须测量的量是______(填序号)
①三楼地面到一楼地面的高度②从一楼到达三楼所用的时间
③每个同学的质量或体重④一楼到三楼楼梯的长度．
37．将一支内有弹簧的圆珠笔向下按压(如图)，放手后笔会向上弹起一定
高度．向下按笔的过程中弹性势能 (选填“变大”、“变小”或“不变”)，
笔向上弹起的过程中，重力势能 (选填“变大”、“变小”或“不
变”)。
38．如图所示把凉牛奶放在热水中加热，经过一段较长时间，它们的温度和
内能都发生了变化，水和牛奶最后 (选填“温度”或“内能”)一定相同，这是通过方式改变牛奶内能的。
39．如图所示，某人在动物园内，用弹簧测力计称出了一头大象的重力，在
称象过程中，他用到吊车、铁笼和一根很长的槽钢等辅助工具，操作步骤
如下：
a．如图甲所示，将铁笼系于槽钢上的B点，当吊车吊钩在槽钢上的
悬吊点移至O点时，槽钢在水平位置平衡．
b．将大象引入铁笼，保持吊钩悬吊点O点和铁笼悬挂点B点的位置
不变．用弹簧测力计在Ａ点竖直向下拉住槽钢的另一端，使之再
次在水平位置平衡，如图乙所示．测得OB=8cm，OA=9m，弹簧
测力计的示数为200N.根据上述数据测出了大象的重力．
(1)大象的重为 N．
(2)设计步骤a的目的是．
(3)若弹簧测力计量程为０~200N，利用现有器材称一只重力更大一些的大象的做法是。40．青少年在安静思考问题时，心脏推动血液流动的功率约为1.5W，则你在考试的90min内，心脏
做功约为 J；体育课上，甲、乙两同学进行爬竿比赛，他们两人的质量之比为4：5，甲匀速爬到竿顶用时9s，乙从同一位置匀速爬到竿顶用时10s，则他们爬竿的功率之比为．41．在研究物体的重力势能与哪些因素有关的实验中，三个相同的木桩被
空中静止释放的铁块撞击，陷入沙坑中的情况如图所示，若A、B两
铁块质量相等，则两铁块下落高度的关系h A h B(选填“＞”、
“=”
或“＜”)；若A、C两铁块下落的高度相等，则两铁块质量的关系是
m A m C(选填“＞”、“=”或“＜”)，实验得出的结论是：物体重力势能的
大小与物体的有关．
42．如图所示，重力为G的均匀木棒竖直悬于O点．在其下端施加一个始终
垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中
阻力臂，拉力F (选填“变大”、“变小” 或“不变”)．
43．小明用如图所示的实验装置研究“杠杆的机械效率”．实验时，将总重为G 的钩码挂在杠杆A处，竖直向上匀速拉动弹簧测力计，钩码上升的高度
为h，弹簧测力计的示数为F，其移动的距离为S，则杠杆的机械效率
η= _______(用题中字母表示)．若将弹簧测力计移动到B点，仍将钩码
匀速提升h的高度，则弹簧测力计的示数F′______F(选填“＞”、“=”或
“＜”)，杠杆的机械效率η′______η(选填“＞”、“=”或“＜”)．
三、解答题(共51分)
44．(6分)按照题目要求作图．
(1) 滑轮实质上是杠杆的变形，请在图中找出支点O，并画出动力臂L．
(2) 如图所示，在B端施加一个最小的力F B，使杠杆平衡，请画出此力，并画出F A的力臂．
(3) 如图所示，小明同学站在地面上，用一定滑轮和一个动滑轮组成滑轮组，并用它提升物体，请
在图中画出最省力的绕绳方法．
(1) (2) (3)
45．(6分)小杨同学用100 N的水平推力推动重500 N的木箱，使木箱沿推力方向做匀速直线运动，
10 s内前进了6 m．试求：
(1)小杨同学对木箱所做的功；(2)小杨同学对木箱所做功的功率．
46．(9分)搬运工人用如图所示的滑轮组将一个重120N的物体匀速提升3m，所用的拉力为50N，不计绳重及摩擦。求：
(1)滑轮组的机械效率；
(2)动滑轮的重；
(3)若用该滑轮组同时拉4个这样的物体，拉力为多大。
47．(5分)甲、乙两位同学一起做探究杠杆的平衡条件的实验，以杠杆中点为支点，如图甲、乙所示．
(1)若杠杆右端低左端高，为使其在水平位置上静止，应将左端的平衡螺母向调节．
(2)如图甲所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，甲同学立即分析得出杠杆
的平衡条件，这种做法的不足是：．
(3)如图乙所示，乙同学设计了两种实验方案：第一种弹簧测力计沿竖直方向拉，其读数为F1；第二
种弹簧测力计倾斜拉，其读数为F2．第(填“一”或“二”)种实验方案更方便．在同等条件下，两次弹簧测力计读数F1F2(填“＜”、“=”或“＞”)．
(4)乙同学用图丙装置进行探究，发现当杠杆水平平衡时，与甲同学得出的杠杆平衡条件不相符，其
可能的原因是：．
48．(6分)如图所示，单摆在竖直平面内左右摆动，滚摆在竖直平面内上下往复运动．请回答：
(1)这两个实验可以说明的同一个物理问题是：；
(2)在单摆左右摆动和滚摆上下往复运动的过程中，你将会看到
A B 甲 乙 它们上升的高度逐渐降低．产生此现象的原因是： ．
(3)小球从A 点摆到O'的过程跟滚摆从 到 的过程
能量转化一致．(填“上”或“下”)
(4)b 图中的滚摆上升时正在由 能向 能转化．
49．(7分)小明利用如图所示的装置来验证影响物体动能大小的因素．甲、乙两图装置相同，
分别是同一小球先后从A 、B 两处由静止滚下，钻入并推动纸盒运动一段距离后静止时的情景．
(1)本实验的研究对象是______(小球/纸盒)，实验时物体动能的大小是通过 来反映 的，该物理方法称为 ．
(2)对比甲乙两图可知，小球的动能与 ________ 有关．
(3)若要验证动能大小与另外一个因素的关系，需要添加一个器材
是 ________．
(4)由实验中小球撞击纸盒的现象，同学们联想到汽车撞击行人发生
交通事故的情景，并猜想交通事故的危害程度与“超载”、“超速”
有关，于是利用上述器材进行实验并验证了猜想是正确的．下表是实验数据，但在记录时漏写 了两处，请补全．
50．(7分)在“测滑轮组机械效率”的实验中，先用弹簧测力计测量钩码所受的重力G ，再按图所示的连接方式组装好滑轮组，并分别记下钩码和弹簧测力计的起始位置．
(1)实验时沿 _______方向拉绳子自由端最省力，为了测量绳子自由端的拉力
F ，应该在弹簧测力计 (填“缓慢匀速提升”或“静止”)时读数，图中弹
簧测力计示数是 N ．
(2)按照正确的测量方法，测出的拉力F 与钩码所受重力G 的大小关系为
F (填“＞”、“=”或“＜”)1/3G．
(3)实验中要分别记下钩码和弹簧测力计的起始位置，是为了测量 ，
从而计算有用功和总功．
(4)小明认为“同一个机械，它的机械效率是一个定值”，你认为他的观点是 (填“正确”或
实验序号
小球的质量m /g 小球自由滚下的高度h /cm 纸盒被撞后运动的距离 1
a .
b . 长 2
20 10 短 3 40 20 最长
“错误”)的，在此实验中，若仅增加钩码的重力，该滑轮组的机械效率将 (填“增大”、“不变”或“减小”)．
51．(5分)某兴趣小组将一张硬卡片对折，在开口的一边剪两个小豁口A和B，然后套上橡皮筋，做成了一个会跳的卡片(如图所示).为了探究卡片跳起的高度与哪些因素有关，该兴趣小组提出了如下猜想：
A、与卡片的质量有关
B、与橡皮筋的形变量有关
C、与橡皮筋的条数有关
为了验证猜想，小组选用几根相同的橡皮筋和几张相同材料的卡片进行实验.
(1)小明将图中的卡片反过来，把它放在桌面上用手向下压，使橡皮筋伸长，迅速松开手，观察到
的现象是_______，这个现象说明：发生弹性形变的橡皮筋能对卡片_______，因此它具有弹性势能.
(2)探究跳起高度与质量是否有关，应选择质量不同的卡片，控制其它实验条件相同.操作中将
卡片反过来，每次把它在桌面上用手压平的目的是_______．
(3)探究跳起高度与橡皮筋形变量是否有关，请你为该小组提供使橡皮筋的形变量不同的两种
方法：①_______②_______．
初三物理阶段试题参考答案
21~25. BCACD 26~30.CBDCD 31~32.BB
33．机器1 s做功150 J
34．改变力的方向等臂 100 25
35．杠杆滑轮
36．②③
37．变大变大
38．温度热传递
39．(1)2.25×104 (2)不考虑槽钢和铁笼的重力 (3)将弹簧测力向左移动40．8100 8：9
41. ＜＜质量和举高的高度
42．变大变大
43．Gh/FS ＞ =
44．略
45．600 J 60 W
46．(1)80%
(2)30 N
(3)170 N
47．(1)左；
(2)实验次数太少，结论具有偶然性；
(3)一；＜；(4)杠杆存在自重
48．(1)动能和势能之间可以相互转化 (2)存在摩擦阻力，机械能减小
(3)上下 (4)动重力势
49．(1)小球纸盒移动的距离转换法 (2)速度
(3)质量不同的小球 (4)20 20或40 10 50．(1)竖直缓慢匀速提升 0.8
(2)＞
(3)钩码和弹簧测力计移动的距离
(4)错误增大
51．(1)卡片被弹起做功
(2)控制橡皮筋的形成变量相同
(3) ①都在长边固定2根橡皮筯，一个压至水平，一个压至一半，松手后比较；
②一个在长边固定2根橡皮筯，一个在短边固定2根橡皮筯，都压至水平，松手后比较。(合
理即可)
