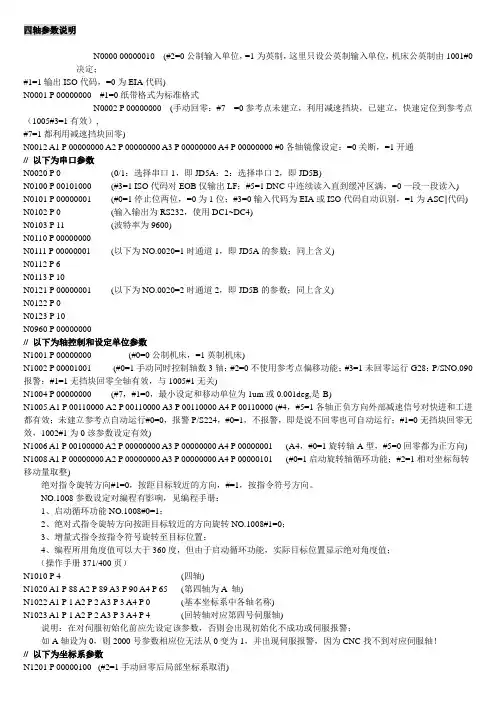

四轴参数说明
N0000 00000010 (#2=0公制输入单位，=1为英制，这里只设公英制输入单位，机床公英制由1001#0决定；
#1=1输出ISO代码，=0为EIA代码)
N0001 P 00000000 #1=0纸带格式为标准格式
N0002 P 00000000 (手动回零：#7 =0参考点未建立，利用减速挡块，已建立，快速定位到参考点（1005#3=1有效）,
#7=1都利用减速挡块回零)
N0012 A1 P 00000000 A2 P 00000000 A3 P 00000000 A4 P 00000000 #0各轴镜像设定：=0关断，=1开通
..........2..........
N3153 P 3 ............3..........
N3154 P 4 ............4..........
N3201 P 01000000 #2=0当登录的程序与已登录的程序号相同时报警，=1替换原来程序；#3=0当用ISO代码输出程序号的地址O时输出[:]，=1输出[O]；#6=1：程序登录时，对M02、M30或M99的程序段设定不视为程序结束，=0视为登录结束；#5若#6设0该位设0视M99为程序登录结束,设1不视为结束
N3202 #0=0：不禁止程序号8000~8999号子程序的编辑；#4=1：禁止程序号9000~9999号子程序的编辑；#6=0：检索被保护程序的程序号时无效
N3203 #5=0当MDI方式开始运行后，不禁止程序的编辑；#6=0在MDI执行完后不删除已执行程序，除非由%输入；#7=0：按复位不删除MDI方式中编辑的程序
N3204 P 00000100
#2:显示C-EXT扩展编辑功能
N3205 #0：在显示或输出程序时，对程序内注释中的冒号：=0变成O后再显示或输出，=1原封不动输出或显示[：]
N3210 保护9000号组程序的口令
N3211 解除9000号程序口令，设定与3210中值一致皆解除
N3216 自动插入顺序号的增量值0000#5为1有效
N3290 P 00000000 在MDI下刀具偏置、工件原点偏置、宏变量输入都不禁止........2..............
N3743 P 8000 #..........3..............
#..........4..............N3744 P 8000
主轴还是马达同步．
N4099 A1 P 0 #默认
N4100 A1 P 760 根据马达型号
N4101 A1 P 100 根据马达型号
N4102 A1 P 1134 根据马达型号
N4103 A1 P 1134 根据马达型号
N4104 A1 P 2000 根据马达型号
N4105 A1 P 2000 根据马达型号
N4106 A1 P 1500 根据马达型号
N4107 A1 P 1500 根据马达型号
N4108 A1 P 500 根据马达型号
N4109 A1 P 10 根据马达型号
N4110 A1 P 984 根据马达型号
N4111 A1 P 28 根据马达型号
N4112 A1 P 533 根据马达型号
N4113 A1 P 140 根据马达型号
N4114 A1 P 12 根据马达型号
N4115 A1 P 7 根据马达型号
N4116 A1 P 100 根据马达型号
N4117 A1 P 20 根据马达型号
N4118 A1 P 30 根据马达型号
N4119 A1 P 0 默认
N4120 A1 P 40 根据马达型号
N4121 A1 P 5 默认
N4122 A1 P 0 默认
N4123 A1 P 30 默认
N4124 A1 P 0 默认
N4125 A1 P 0 默认100,自动操作定时器设置
N4126 A1 P 0 默认1000,自动操作速度指令
N4127 A1 P 144 根据马达信号
根据马达信号N4128 A1 P 6500
N4129 A1 P 0 根据马达信号
N4130 A1 P 0 根据马达信号
N4131 A1 P 0 默认
N4132 A1 P 0 默认
N4133 A1 P 114 #主轴电机代码
N4135 A1 P 0
默认
N4136 A1 P 0 #低速时正常旋转马达电压 (若为0与4083相同)
N4166 A1 P 0 #低速时再生能源极限(若为0与4080相同)
都是默认或根据马达型号决定N4136~N4174
N4191 A1 P 00000111
N4312 A1 P 0 #位置编码器方式定向接近结束时检测电平
为第二主轴,略N4176~N4351
有关刀补参数//
轴，A，即与平面无关，通常为ZA由#1决定类型或B，=1为类型C；#1=0类型N5001 #0选择刀具长度补偿类型：=0#5D代码，刀长位置偏置由、18、19垂直的轴；#2=0刀具长度补偿用H代码，刀长半径补偿C用G17=1与指定平面=1代码指定，1）；#5刀具位置偏置G45~48的偏置号地址：=0用D=1决定，都由H代码指定（刀具半径补偿B时设用H代码指令N5003 #6=0利用复位取消刀具长度补偿的补偿量，=1不取消#2由直径值设定由半径值设定，N5004 =1刀具半径补偿量：=0N5008 P 00000101 #0=1：不进行刀具半径C的干涉检查，=0进行；#1=0在上述干涉检查中，编程移动方向和偏置移动方向相差90~270度时报警；#2=1刀具半径补偿C中拐角圆弧功能G39有效
// 有关固定循环参数
N5101 #0使用钻削固定循环的钻孔轴：=0通常位Z轴，=1由程序选择轴；#1=0 G81指定为钻孔用固定循环；#4、5设定钻孔固定循环G76、87退刀轴及方向(见书)；#6=0攻丝循环G84、74中，主轴回转换向时，在输出M03或M04之前输出M05，=1不输出M05；#7=0在G76、87中，主轴定位之前输出M05，=1不输出
N5103 #1在G73中，不用Q指定每次切入量时或指令Q0时：=0不报警，=1报警
N5114 P 1000 高速深孔循环G73的退刀量 1mm
N5115 P 1000 固定循环G83的留空量 1mm
// 有关刚性攻丝参数（很多参数不准）
刚性攻丝中，主轴和位置编码器的齿#1即为刚性攻丝；G74、G84指定)中设定M29(5210不用N5200 P 00000001 #0=1．
轮比：=0不用任意齿轮比（3706上设定齿轮比），=1用任意齿轮比（5224、5231~5234设定）；#2=0用刚性解除指令G80、01组G码或复位等解除刚性状态要等刚性攻丝信号RGTAP变为0才可；
#5=0刚性攻丝为高速深孔攻丝循环，=1一般刚性攻丝
N5201 P 00000001 #0=1进行刚性攻丝的平滑处理；#2=0刚性攻丝中切削时间常数进刀退刀使用同样参数
5261~5264，=1不同样，进刀5261~5264，退刀5271~5274
N5202 P 00000001 #0=1刚性攻丝开始，主轴进行准停；
N5204 P 00000000 #0=0诊断画面455~457显示刚性攻丝同步误差，=1显示主轴和攻丝轴误差量的差452、453
N5210 P 29 刚性攻丝方式指令的M代码
刚性攻丝退刀时的倍率值5200#4=1有效N5211 P 10
5200#3=1 ，设定单位为10%
N5214 P 10000 深孔攻丝循环时回退量和留空量 10mm
N5221 P 10 主轴侧齿轮齿数1档
N5222 P 10 主轴侧齿轮齿数2档
N5223 P 10 主轴侧齿轮齿数3档
N5231 P 10 编码器侧齿轮齿数1档
N5232 P 10 编码器侧齿轮齿数2档
N5233 P 10 编码器侧齿轮齿数3档
N5241 P 3000 刚性攻丝主轴最高转速1档
N5242 P 3000 刚性攻丝主轴最高转速2档
N5243 P 3000 刚性攻丝主轴最高转速3档
N5261 P 1000 主轴和攻丝轴直线加减速时间常数1档
N5262 P 1000 主轴和攻丝轴直线加减速时间常数2档
N5263 P 1000 主轴和攻丝轴直线加减速时间常数3档
N5271 P 1000 退刀时主轴和攻丝轴直线加减速时间常数1档
N5272 P 1000 退刀时主轴和攻丝轴直线加减速时间常数2档
N5273 P 1000 退刀时主轴和攻丝轴直线加减速时间常数3档
N5280 P 3000 刚性攻丝时主轴和攻丝轴控制回路增益（各齿轮通用）
N5281 P 3000 刚性攻丝时主轴和攻丝轴控制回路增益（1档）
N5282 P 3000 刚性攻丝时主轴和攻丝轴控制回路增益（2档）
N5283 P 3000 刚性攻丝时主轴和攻丝轴控制回路增益（3档）
档）1刚性攻丝时主轴控制回路增益（N5291 P 0
N5292 P 0 刚性攻丝时主轴控制回路增益（2档）
N5293 P 0 刚性攻丝时主轴控制回路增益（3档）
N5300 P 20 刚性攻丝时攻丝轴到位宽度
N5301 P 20 刚性攻丝时主轴到位宽度
N5310 P 10000 刚性攻丝时攻丝轴移动位置偏差量的极限值
N5311 P 10000 刚性攻丝时主轴移动位置偏差量的极限值
N5312 P 500 刚性攻丝时攻丝轴停止时位置偏差量的极限值
N5313 P 550 刚性攻丝时主轴停止时位置偏差量的极限值
// 有关缩放/坐标旋转的参数
N5400 P #0坐标旋转的旋转角度指令R：=0用绝对坐标指令，=1用G90/G91指令；#6=1各轴缩放镜像有效P指令缩放倍率；#7=1缩放倍率单位单位
N5401 A1 P 00000001 A2 P 00000001 A3 P 00000001 A4 P 0000001 #0=1分别指定各轴缩放有效
坐标旋转中程序无旋转角度指令时使用的旋转角度N5410 P 0
程序无缩放倍率指令时使用的倍率1倍N5411 P 1000
N5421 A1 P 9 A2 P 9 A3 P 9 A4 P 9 各轴缩放倍率9倍// 有关分度工作台分度的参数N5500 P 00000000
N5511 P 0
N5512 P 0
// 有关用户宏程序参数
N6000 #0在非G66(宏调用)中指令G67(取消宏调用)指令：=0报警，=1无视；#5=0宏程式中不使用单程序段停止
N6001 #3用户宏程序公共变量输出：=0输出#500号组公共变量，=1输出#100和#500号组公共变量；#5用T代码：0不可调用宏程序(子程序)，1可以；#6按复位后，宏公共变量#100~#199：=0清空，=1不清除；#7宏局部变量#1~33按复位后：=0清空，=1不清除
N6003 宏程序中断有关参数(见书)
N6004 #0=0，ATAN结果0~360度，ASIN结果270~90度，=1ATAN-180~180度，ASIN-90~90度N6030 调用外部文件M代码，默认M198
N6033 使用户宏程序中断有效的M代码，默认M96
N6034 使用户宏程序中断无效的M代码，默认M97
代码G用户宏程序的9010~9019调用程序号N6050~6059
N6071 P 0 HC6350无9001宏程序
N6071~6079 调用程序号9001~9009子程序的M代码
N6080~6089 调用程序号9020~9029用户宏程序的M代码
// 有关运转时间、零件数显示的参数
//有关刀具寿命管理的参数
N6800 #7与M06同一程序段的T代码：=0视为上一把刀具的刀具号，=1视为下一把刀具的刀具号
// 有关手动/自动运行的参数
N7001 #0手动介入，返回功能：=0无效，=1有效
// 有关手轮进给\中断的参数
N7102 #0各轴移动方向与手轮回转方向：=0相同，=1相反
N7110 P 3 设定使用手轮台数
N7113 P 50 手动控制进给倍率m 如手轮*50档
N7114 P 100 手动控制进给倍率n 如手轮*100档
N7117 P 1 手轮进给容许滑移量
// 有关软操作面板参数
N7200 使能软操作面板有关参数
N7220 P 72 软操作面板通用开关名称
N7221 P 78
N7222 P 68
N7223 P 76
N7224 P 32
N7225 P 73
N7226 P 78
N7227 P 84
N7228 P 68
N7229 P 79
N7230 P 79
N7231 P 82
N7232 P 32
N7233 P 83
N7234 P 66
N7235 P 75
N7236 P 80
N7237 P 79
N7238 P 87
N7239 P 69
N7240 P 82
N7241 P 79
N7242 P 70
N7243 P 70
N7276 P 82
N7277 P 83
N7278 P 84
N7279 P 32
N7280 P 77
N7281 P 65
N7282 P 71
N7283 P 32
// 有关程序再开始、加工返回再开始的参数
N7300 #6当程序再开始时检索出要再加工的程序后，移动到再开始加工的位置前输出代码：=0输出最后的M、S、T、B代码，=1输出全部M代码和最后S、T、B代码(#7=1有效)；#7决定#6：=0不输出M、S、T、B代码，=1输出；
N7310 各轴以空运行速度移动到再开始位置的移动顺序，设1先移
// 有关PMC轴参数
N8001~8028 见书说明
// 系统基本功能参数参数
N8130 P 4 总控制轴数
N8131 P 00000001 #0=1使用手轮进给
N8132 P 00110000 #0=0不使用刀具寿命管理；#3=0不使用分度工作台分度；#4=1使用小口径深孔钻削循环；
#5=1使用缩放(#4、5不能同时为1)！！现在机床都为1，改之！
N8133 P 00000000
N8134 P 00000001 #0=1使用图形对话功能
#2由PMC窗口改变的参数，在自动运行中是否有效 N8701
N8900 P 00000001
N8901 #0=0进行风扇电机异常检测，出现过热报警
// 有关系统保密参数
N9900 P 4
N9901 P 0
N9920 P 00111011
N9921 P 01000110
N9922 P
N9923 P
N9924 P 00111111
N9925 P 00100000
N9926 P 01100000
N9927 P 01010000
N9928 P
N9929 P 00001111
N9930 P 00111111
N9931 P
N9932 P 01001111
N9933 P
N9934 P 01010000
N9935 P
N9936 P
N9937 P 00110011
N9940 P 00000100
N9941 P 00000101
N9942 P 00000101
N9943 P
N9944 P 01110100
N9945 P 00010000
N9946 P 00000101
N9952 P 00000101
N9953 P
N9962 P 00000100
N9965 P 00000100
N9972 P
N9976 P
