主传动系统
本项目主要对数控机床的主要部件及其功用加以阐述，使学习者对数控机床作进一步了解，为下一步熟悉各种数控机床并具备操作技能打好机床结构方面的基础。

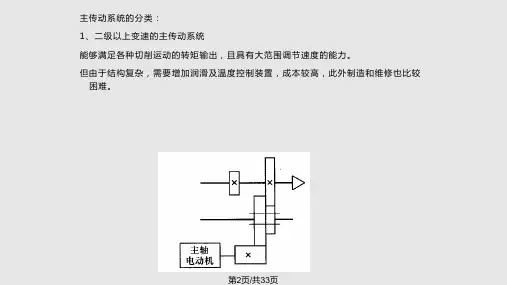

数控车床的主传动系统一般采用直流或交流无级调速电动机，通过皮带传动，带动主轴旋转，实现自动无级调速及恒线速度控制。
主轴部件是机床实现旋转运动的执行件，结构如图2-9所示，其工作原理如下：
交流主轴电动机通过带轮15把运动传给主轴7。主轴有前后两个支承。前支承由一个圆锥孔双列圆柱滚子轴承11和一对角接触球轴承10组成，轴承11用来承受径向载荷，两个角接触球轴承一个大口向外（朝向主轴前端），另一个大口向里（朝向主轴后端），用来承受双向的轴向载荷和径向载荷。前支撑轴的间隙用螺母8来支撑。螺钉12用来防止螺母8回松。主轴的后支承为圆锥孔双列圆柱滚子轴承14，轴承间隙由螺母1和6来调整。螺钉17和13是防止螺母1和6回松的。主轴的支承形式为前端定位，主轴受热膨胀向后伸长。前后支承所用圆锥孔双列圆柱滚子轴承的支承刚性好，允许的极限转速高。前支承中的角接触球轴承能承受较大的轴向载荷，且允许的极限转速高。主轴所采用的支承结构适宜低速大载荷的需要。主轴的运动经过同步带轮16和3以及同步带2带动脉冲编码器4，使其与主轴同速运转。脉冲编码器用螺钉5固定在主轴箱体9上。
《目录》 摘要--------------------------------------1 第1章绪论 (3) 第2章运动设计 (4) 第3章动力计算 (9) 第4章主要零部件的选择 (18) 第5章校核 (19) 结束语 (21) 参考文献…………………………………………………21.
摘要 设计机床得主传动变速系统时首先利用传动系统设计方法求出理想解和多个合理解。根据数控机床主传动系统及主轴功率与转矩特性要求，分析了机电关联分级调速主传动系统的设计原理和方法。从主传动系统结构网入手，确定最佳机床主轴功率与转矩特性匹配方案，计算和校核相关运动参数和动力参数。本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。
第一章绪论 （一）课程设计的目的 《机械系统课程设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。通过课程设计，分析比较机械系统中的某些典型机构，进行选择和改进；结合结构设计，进行设计计算并编写技术文件；完成系统主传动设计，达到学习设计步骤和方法的目的。通过设计，掌握查阅相关工程设计手册、设计标准和资料的方法，达到积累设计知识和设计技巧，提高学生设计能力的目的。通过设计，使学生获得机械系统基本设计技能的训练，提高分析和解决工程技术问题的能力，并为进行机械系统设计创造一定的条件。 （二）课程设计题目、主要技术参数和技术要求 1 课程设计题目和主要技术参数 题目：分级变速主传动系统设计 技术参数：Nmin=40r/min；Nmax=400r/min；Z=6级；公比为1.58；电动机功率P=3KW；电机转速n=1430r/min 2 技术要求 1. 利用电动机完成换向和制动。 2. 各滑移齿轮块采用单独操纵机构。 3. 进给传动系统采用单独电动机驱动。
机床主传动系统设计 多轴箱是组合机床的重要专用部件。它是根据加工示意图所确定的工件加工孔的数量和位置、切削用量和主轴类型设计的传递各主轴运动的动力部件。其动力来自通用的动力箱，与动力箱一起安装于进给滑台，可完成钻扩铰镗孔等加工工序。 通用主轴箱采用标准主轴，借助导向套引导刀具来保证被加工孔的位置精度。 5.1大型主轴箱的组成 大型通用主轴箱由通用零件如箱体、主轴、传动轴、齿轮和附加机构等 组成。有箱体、前盖、后盖、上盖、侧盖等为箱体类零件；主轴、传动 轴、手柄轴、传动齿轮、动力箱或电动机齿轮等为传动类零件；叶片泵、 分油器、注油标、排油塞、油盘和防油套等为润滑及防油元件。 5.2多轴箱通用零件 1．通用箱体类零件箱体材料为HT200，前、后、侧盖等材料为HT150。 多轴箱的标准厚度为180mm，前盖厚度为55mm，后盖厚度为90mm。 2．通用主轴 1)滚锥轴承主轴 2)滚针轴承主轴 3)滚珠轴承主轴：前支承为推力球轴承、后支承为向心球轴承或圆锥滚子 轴承。因推力球轴承设置在前端，能承受单方向的轴向力，适用于钻孔 主轴。 3．通用传动轴 通用传动轴一般用45＃钢，调质T235；滚针轴承传动轴用20Cr钢， 热处理S0.5～C59。 4．通用齿轮和套 多轴箱用通用齿轮有：传动齿轮、动力箱齿轮和电机齿轮。 5.3通用多轴箱设计 1．多轴箱设计原始依据图
1) 多轴箱设计原始依据图 图5－1.原始依据图 2) 主轴外伸及切削用量 表5－1.主轴参数表 3) 被加工零件：箱体类零件，材料及硬度，HT200，HB20～400 2． 主轴、齿轮的确定及动力的计算 1) 主轴型式和直径、齿轮模数的确定 主轴的型式和直径，主要取决于工艺方法、刀具主轴联结结构、刀具的进给抗力和切削转矩。钻孔采用滚珠轴承主轴。主轴直径按加工示意图所示主轴类型及外伸尺寸可初步确定。传动轴的直径也可参考主轴直径大小初步选定。 齿轮模数m （单位为mm ）按下列公式估算： (30~m ≥=≈1.9（《组合机床设计简明手册》p62）
X X 大学 课程设计 题目：分级变速主传动系统设计 学院： 姓名： 指导教师： 系主任：
目录 第1章绪论 (1) 1.1 课程设计的目的 (1) 1.2 课程设计的内容 (1) 1.3 课程设计题目、主要技术参数和技术要求 (2) 第2章运动设计 (3) 2.1 运动参数及转速图的确定 (3) 2.2 核算主轴转速误差 (5) 第3章动力计算 (6) 3.1 带传动设计 (6) 3.2 计算转速的计算 (7) 3.3 齿轮模数计算及验算 (7) 3.4 传动轴最小轴径的初定 (10) 3.5 主轴合理跨距的计算 (11) 第4章主要部件的校核 (13) 4.1 主轴强度、刚度校核 (13) 4.2 轴的刚度校核 (15) 4.3 轴承寿命校核 (16) 第5章总结 (17) 第6章参考文献 (18)
第1章绪论 1.1课程设计的目的 《机械系统设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。通过课程设计，分析比较机械系统中的某些典型机构，进行选择和改进；结合结构设计，进行设计计算并编写技术文件；完成系统主传动设计，达到学习设计步骤和方法的目的。通过设计，掌握查阅相关工程设计手册、设计标准和资料的方法，达到积累设计知识和设计技巧，提高学生设计能力的目的。通过设计，使学生获得机械系统基本设计技能的训练，提高分析和解决工程技术问题的能力，并为进行机械系统设计创造一定的条件。 1.2课程设计的内容 《机械系统设计》课程设计内容由理论分析与设计计算、图样技术设计和技术文件编制三部分组成。 1.2.1 理论分析与设计计算： （1）机械系统的方案设计。设计方案的分析，最佳功能原理方案的确定。 （2）根据总体设计参数，进行传动系统运动设计和计算。（3）根据设计方案和零部件选择情况，进行有关动力计算和校核。 1.2.2 图样技术设计： （1）选择系统中的主要机件。 （2）工程技术图样的设计与绘制。 1.2.3编制技术文件： （1）对于课程设计内容进行自我经济技术评价。
机械工程学院 课程设计说明书 专业机械设计制造及其自动化 班级 XXXXXXXXXXX 姓名 XXXXXXXX 学号 XXXXXXXXXXXX 课题普通车床主传动系统设计 指导教师 XXXXXXXXXX 年月日
普通车床主传动系统设计说明书 一、 设计题目：设计一台普通车床的主传动系统，设计参数： (选择第三组参数作为设计数据) 二、运动设计 （1）传动方案设计（选择集中传动方案） （2）转速调速围2000 max 44.4445 min n Rn n == = （3）根据《机械制造装备设计》78P 公式（3-2）因为已知 1 -=z n R ? ∴ Z=?lg lg n R +1 ∴?=)1(-Z n R =114.44=1.411 根据《机械制造装备设计》77P 表3-5 标准公比?。这里我们取标准公比系列 ?=1.41，因为?=1.41=1.066，根据《机械制造装备设计》77P 表3-6标准数列。首先找到最小极限转速25，再每跳过5个数（1.26～1.066）取一个转速，即可得到公比为1.41的数列：45、63、90、125、180、250、355、500、710、1000、1400、 2000。 （4）结构式采用：13612322=??
1）确定系数' 0x ' 0ln 1111210ln n R x Z ? = -+=-+= 2）确定结构网和结构式： 确定基本组传动副数，一般取 02 P =，在这里取 03 P = 3）基型传动系统的结构式应为：12612232=g g 4）变型传动系统的结构式，应在原结构式的基础上，将元基本组基比指数 加上' x 而成，应为' 0x 为0，故不发生改变。 根据“前多后少”，“前密后疏”的原则，取13612322=?? 5）验算原基本组变形后的变速围 () 2213(21)32 1.41 1.41 2.88x P R ? -?-====< 6）验算最末变速的组变速围 () 3316(21)63 1.41 1.417.8588x P R ? -?-====< 根据中间变速轴变速围小的原则选择结构网。从而确定结构网如下： 传动系的结构网
哈尔滨理工大学 题目?分级变速主传动系统 院系?机械设计制造及其自动化姓名? 指导教师? 年月日
目录 摘要................................................................................................................... I 第1章课程设计的目的. (1) 第2章课程设计题目?主要设计参数和技术要求 (2) 2.1 课程设计题目和主要技术参数 (2) 2.2 技术要求 (2) 第3章运动设计 (3) 3.1 运动参数及转速图的确定 (3) 3.2 核算主轴转速误差 (5) 第4章动力计算 (6) 4.1带传动设计 (6) 4.2计算转速的计算 (7) 4.3齿轮模数计算及验算 (8) 4.4传动轴最小轴径的初定 (11) 4.5执行轴轴颈直径的确定? (12) 4.6轴承的选择: (12) 4.7花键的选择? (12) 第5章主要零部件的选择 (13) 5.1 摆杆式操作机构的设计 (13) 5.2 电动机的选择 (13) 第6章校核 (14) 6.1 Ⅳ轴刚度校核 (14) 6.2 轴承寿命校核 (15) 第7章润滑与密封 (16) 第8章设计结论 (17) 参考文献 (18)
摘要 设计机床得主传动变速系统时?首先利用传动系统设计方法求出理想解和多个合理解。根据数控机床主传动系统及主轴功率与转矩特性要求?分析了机电关联分级调速主传动系统的设计原理和方法。从主传动系统结构网入手?确定最佳机床主轴功率与转矩特性匹配方案?计算和校核相关运动参数和动力参数。 这次说明书着重研究机床主传动系统的设计步骤和设计方法?根据已确定的运动参数以变速箱展开图的总中心距最小为目标?拟定变速系统的变速方案?以获得最优方案以及较高的设计效率。在机床主传动系统中?为减少齿轮数目?简化结构?缩短轴向尺寸?用齿轮齿数的设计方法是试算?凑算法?计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究?绘制零件工作图与主轴箱展开图及剖视图。
新疆工程学院机械工程系毕业设计（论文）任务书 学生姓名专业班级机电一体化09-11（1）班设计(论文)题目数控机床主传动系统及主轴设计 接受任务日期2012年2月29日完成任务日期2012年4月9日指导教师指导教师单位机械工程系 设 计(论文)内容目标 培养学生综合应用所学的基本理论，基础知识和基本技能进行科学研究能力的初步训练；培养和提高学生分析问题，解决问题能力。通过毕业设计，使学生对学过的基础理论和专业知识进行一次全面地系统地回顾和总结。通过对具体题目的分析和设计，使理论与实践结合，巩固和发展所学理论知识，掌握正确的思维方法和基本技能。 设计(论文)要求 1．论文格式要正确。 2．题目要求：设计题目尽可能选择与生产、实验室建设等任务相结合的实际题目，完成一个真实的小型课题或大课题中的一个完整的部分。 3．设计要求学生整个课题由学生独立完成。 4．学生在写论文期间至少要和指导老师见面5次以上并且和指导教师随时联系，以便掌握最新论文的书写情况。 论文指导记录 2012年3月1号早上9：30-12：00在教室和XX老师确定题目。2012年3月6日早上10：00-12:00在教室确定论文大纲与大纲审核。2012年3月13日早上10:00-12：00在教室确定论文格式。 2012年3月20日早上9：30-12:00在教室对论文一次修改。 2012年3月27日早上9：30-12:00在教室对论文二次修改。 2012年4月6日早上9：30-12：30在教室对论文三次修改。 2012年4月9日早上9:30-12：00在教室老师对论文进行总评。 参考资料[1]成大先.机械设计手册-轴承[M].化学工业出版社 2004.1 [2]濮良贵纪名刚.机械设计[M].高等教育出版社 2006.5 [3]李晓沛张琳娜赵凤霞. 简明公差标准应用手册[M].上海科学技术出版社 2005.5 [4]文怀兴夏田.数控机床设计实践指南[M].化学工业出版社 2008.1 [5][日]刚野修一(著). 杨晓辉白彦华(译) .机械公式应用手册[M].科学出版社 2004
数控机床主传动系统 第一节概述 1、对主传动系统的要求 (1)调速范围 :多用途、通用性大的机床要求主轴的调速范围大，低速大转矩功能，较高的速度，如车削加工中心。 (2)热变形: 电动机、主轴及传动件都是热源。低温升、小的热变形是对主传动系统要求的重要指标。 (3)主轴的旋转精度和运动精度: 主轴的旋转精度是指装配后，在无载荷、低速转动条件下测量主轴前端和距离前端300mm处的径向圆跳动和端面圆跳动值。主轴在工作速度旋转时测量上述的两项精度称为运动精度。数控机床要求有高的旋转精度和运动精度。 (4)主轴的静刚度和抗振性: 数控机床加工精度较高，主轴的转速又很高，因此对主轴的静刚度和抗振性要求较高。主轴的轴颈尺寸、轴承类型及配置方式，轴承预紧量大小，主轴组件的质量分布是否均匀及主轴组件的阻尼等对主轴组件的静刚度和抗振性都会产生影响。 (5)主轴组件的耐磨性: 主轴组件必须有足够的耐磨性，使之能够长期保持良好的精度。 2、主轴变速方式 (1).无级变速 (2)(分段无级变速 :1)带有变速齿轮的主传动2)通过带传动的主传动3)用两个电动机分别驱动主轴 (3)(液压拨叉变速机构在带有齿轮传动的主传动系统中，齿轮的换挡主要靠液压拨耳来完成 3、主轴部件
主轴部件是机床的一个关键部件，它包括主轴的支承、安装在主轴上的传动零件等。 机床的主轴部件满足的要求:主轴的回转精度、部件的结构刚度和抗振性、运转温度和热稳定性以及部件的耐磨性和精度保持能力等。 对于数控机床尤其是自动换刀数控机床，为了实现刀具在主轴上的自动装卸与夹持，还必须有刀具的自动夹紧装置、主轴准停装置和主轴孔的清理装置等结构。 (1)、主轴端部的结构形状 主轴端部用于安装刀具或夹持工件的夹具，在设计要求上，应能保证定位准确、安装可靠、联接牢固、装卸方便，并能传递足够的转矩 主轴为空心，前端有莫氏锥度孔，用以安装顶尖或心轴。 1)莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。锥度很小，利用摩擦力可以传递一定的扭矩，方便拆卸。莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔, (2)主轴部件的支承 机床主轴带着刀具或夹具在支承中作回转运动，应能传递切削转矩承受切削抗力，并保证必要的旋转精度。机床主轴多采用滚动轴承作为支承，对于精度要求高的主轴则采用动压或静压滑动轴承作为支承。 (3)滚动轴承的精度 主轴部件所用滚动轴承的精度有高级E、精密级D、特精级C和超精级B。前支承的精度一般比后支承的精度高一级，也可以用相同的精度等级。普通精度的机床通常前支承取C、D级，后支承用D、E级。特高精度的机床前后支承均用B级精度液体静压轴承和动压轴承主要应用在主轴高转速、高回转精度的场合，对于要求更高转速的主轴，可以采用空气静压轴承，这种轴承达每分钟几万转的转速，有非常高的回转精度。 (4)(主轴滚动轴承的预紧
机械系统设计 课程设计 分级变速主传动系统设计 所在学院机械动力工程学院 专业机械设计制造及其自动化班级机械11-1 姓名 学号 指导老师陈永秋 2014年09月01日
目录 目录 ................................................................... I 摘要 . (1) 第1章绪论 (2) 1.1 课程设计的目的 (2) 1.2课程设计的内容 (2) 1.2.1 理论分析与设计计算 (2) 1.2.2 图样技术设计 (2) 1.2.3编制技术文件 (2) 1.3 课程设计题目、主要技术参数和技术要求 (3) 1.3.1课程设计题目和主要技术参数 (3) 1.3.2技术要求 (3) 第2章运动设计 (4) 2.1运动参数及转速图的确定 (4) 2.1.1 转速范围 (4) 2.1.2 转速数列 (4) 2.1.3确定结构式 (4) 2.1.4确定结构网 (4) 2.1.5绘制转速图和传动系统图 (5) 2.2 确定各变速组此论传动副齿数 (6) 2.3 核算主轴转速误差 (7) 第3章动力计算 (8) 3.1 带传动设计 (8) 3.1.1计算设计功率Pd (8) 3.1.2选择带型 (9) 3.1.3确定带轮的基准直径并验证带速 (9) 3.1.4确定中心距离、带的基准长度并验算小轮包角 (10) 3.1.5确定带的根数z (11)
3.1.6确定带轮的结构和尺寸 (11) 3.1.7确定带的张紧装置 (11) 3.1.8计算压轴力 (11) 3.2 计算转速的计算 (12) 3.3 轴的计算 (13) 3.4齿轮模数计算及验算 (14) 3.5 主轴合理跨距的计算 (17) 第4章主要零部件的选择 (19) 4.1电动机的选择 (19) 4.2 轴承的选择 (19) 4.3键的规格 (19) 4.3变速操纵机构的选择 (19) 第5章校核 (20) 5.1 轴的校核 (20) 5.2 轴承寿命校核 (22) 第6章结构设计及说明 (23) 6.1 结构设计的内容、技术要求和方案 (23) 6.2 展开图及其布置 (23) 结论 (24) 参考文献 (25)
1． 机床主要技术参数： （1） 尺寸参数： 床身上最大回转直径： 400mm 刀架上的最大回转直径： 200mm 主轴通孔直径： 40mm 主轴前锥孔： 莫式6号 最大加工工件长度： 1000mm （2） 运动参数： 根据工况，确定主轴最高转速有采用YT15硬质合金刀车削碳钢工件获得，主 轴最低转速有采用W 16Cr 4V 高速钢刀车削铸铁件获得。 n max =min 1000max d v π= 23.8r/min n min = max min 1000d v π =1214r/min 根据标准数列数值表，选择机床的最高转速为1180r/min ，最低转速为26.5/min 公比?取1.41，转速级数Z=12。 （3） 动力参数： 电动机功率4KW 选用Y112M-4型电动机 2． 确定结构方案： （1） 主轴传动系统采用V 带、齿轮传动； （2） 传动形式采用集中式传动； （3） 主轴换向制动采用双向片式摩擦离合器和带式制动器； （4） 变速系统采用多联滑移齿轮变速。 3． 主传动系统运动设计： （1） 拟订结构式： 1） 确定变速组传动副数目： 实现12级主轴转速变化的传动系统可以写成多种传动副组合： A ．12=3*4 B. 12=4*3 C 。12=3*2*2 D ．12=2*3*2 E 。12=2*2*3 方案A 、B 可节省一根传动轴。但是，其中一个传动组内有四个变速传动 副，增大了该轴的轴向尺寸。这种方案不宜采用。 根据传动副数目分配应“前多后少”的原则，方案C 是可取的。但是，由
于主轴换向采用双向离合器结构，致使Ⅰ轴尺寸加大，此方案也不宜采用，而应选用方案D 2）确定变速组扩大顺序： 12=2*3*2的传动副组合，其传动组的扩大顺序又可以有以下6种形式：A．12=21*32*26B。12=21*34*22 C．12 =23*31*26D。12=26*31*23 E．22*34*21F。12=26*32*21 根据级比指数非陪要“前疏后密”的原则，应选用第一种方案。然而，对于所设计的机构，将会出现两个问题： ①第一变速组采用降速传动（图1a）时，由于摩擦离合器径向结构尺寸限制， 使得Ⅰ轴上的齿轮直径不能太小，Ⅱ轴上的齿轮则会成倍增大。这样，不仅使Ⅰ-Ⅱ轴间中心距加大，而且Ⅱ-Ⅲ轴间的中心距也会加大，从而使整个传动系统结构尺寸增大。这种传动不宜采用。 ②如果第一变速组采用升速传动（图1b），则Ⅰ轴至主轴间的降速传动只能由 后两个变速组承担。为了避免出现降速比小于允许的极限值，常常需要增加一个定比降速传动组，使系统结构复杂。这种传动也不是理想的。 如果采用方案C，即12 =23*31*26，则可解决上述存在的问题（见图1c）。其结构网如图2所示。
