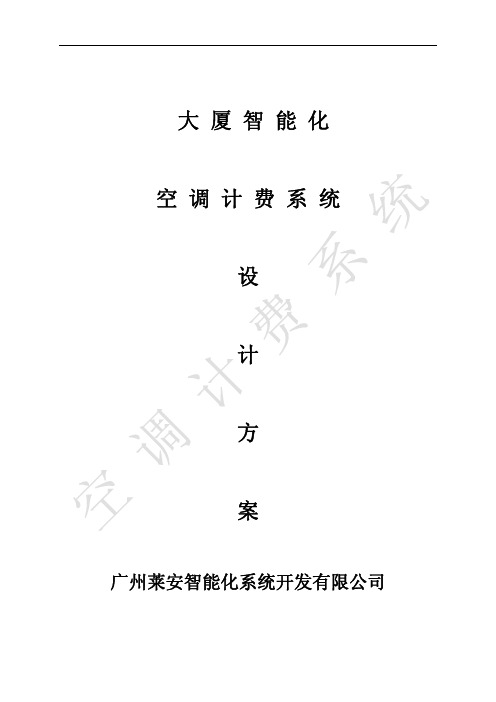

大厦智能化
空调计费系统
设
计
方
案
广州莱安智能化系统开发有限公司
一、简述
1．空调计费系统的作用
随着社会的不断发展，人类步入了高质量的生活水平。各现代化楼宇都安装了中央空调，为了节省及合理分配资源，进行空调用量计量成为必要。
2．空调计费系统的设计思路
根据甲方的要求，针对空调计费系统，及中央空调的运行特点，结合我司在BAS 系统方面设计施工等多年的工程经验，统的系统方案设计思路如下：
为大厦建设先进、成熟、实用、性能稳定可靠的空调计费系统。
系统设计应在技术上达到先进性和成熟性的统一；性能上应该具有很高的安全、可靠性；并具有很高的性能价格比。
设计选型方面应同时遵循：
集成化原则：应选择高效集成的设备，将空调计费系统跟楼宇自动化控制系统结合在一起，采用lonworks现场总线技术，将空调计费和楼宇自控系统建立在同一个网络上，便于控制、管理和维护；
模块化结构设计原则：在硬件上都采用商业化、通用化、模块内化结构的设备，使系统具有很强的扩充能力；
高性能价格比：本系统在设备选型上主要设备采用知名品牌以及先进的高质量的监控产品，保持着非常高的先进性和稳定性。
完善的服务体系：遵循实事求是、先进、实用、可靠、节约、后期服务体系完善的原则。
二、用户需求分析
项目实施应按国家现行的有关标准和规定进行，并应结合本大厦的实际情况由承包人根据现场勘察的实际结果和甲方的具体要求进行系统的合理配置。
所用设备、器材应符合现行的国家和行业的有关技术标准；国产设备（包括合资厂生产的）应为经国家指定的检测部门检验为合格的产品；进口设备、器材至少应有原产地证明及符合原产地相关的国标标准的证明，或者商检合格证书，
系统中各项配套设备的性能指标及技术要求应协调一致。
系统的安装应符合现行的国家有关的安装标准。
系统前端设备的工作条件应保证在项目建设单位常规环境下能够正常使用。
系统应具有良好的抗外界干扰能力。
系统应具备良好的自身安全性的保密性。
系统的组成应考虑进一步发展的可能性，应有利于系统规模的扩充，以及新技术的引用。
系统应配置简洁，安装方便，操作简单，显示明了，易于维护，使用可靠。三、设计规范
本系统设计严格遵守中华人民共和国颁布的安全防范国家标准和业主的招标文件及设计图纸的要求：
GD/T50314-2000J《中华人民共和国国家标准，智能建筑设计标准》
JGJ/T16-92 建设部《民用建筑电气设计规范》
GA/T75-94 公安部公共安全行业标准《安全防范工程程序与要求》
GBJ 232-82 《中国电气装置安装工程施工及验收规范》
招标文件及有关图纸
四、设计方案的描述
1．系统概述
根据大厦的实际情况和技术要求，在广泛比较国内外大型空调计费系统的基础上，我们制订选择了采用lonworks现场总线技术传输数据的EU2106模块和三立水流量计量表。并结合我们多年的专业经验，为小区设计了一套体现了一套能按时，分时、实时监察空调用量的系统，该套系统采用了多项高科技成果，提供日用量及月用量查询，各楼层用量查询，分时段计量等先进功能。
大厦空调计量系统通过在每层楼的空调水管中安装一个流量计来计算当前该层楼的空调水用量，并才用LON-EU2106模块跟BAS系统通信访问送水温度和回水温度，然后通过流量与送水温度和回水温度的差来时间积分，从而计算出该楼层的空调用量。系统具有通讯中断报警，传感器短路，断路等各种情况的报警功能。
2．系统设计的优势与特点
大厦空调计量系统应该具有数字化、网络化、集成化的特点。数字监控网络系统具有较高的可用性、可靠性和先进性。
4．空调计量系统的功能
4．1 技术要求
根据大厦空调计量系统的要求，需要分楼层计量中央空调的用量。
大厦空调计量系统采用lonworks现场总线输出传输监控技术。
大厦空调计量系统由前端设备、传输线路、采集计量模块、网络传输，人机交互操作软件几部分构成。通常空调计量系统由以下部分组成：
计算当前空调水管水流量设备脉冲表（前端设备）
采集计算设备
人机交互操作软件（终端主控设备）
4.2系统结构
结构：
系统采用三级集散式结构，分为：流量表，抄表器，集中器三部份，其结构图如下：
4．3 主要功能描述
空调计费系统为每层楼的计费，在每层楼配置一个EU2106模块和一个流量计，然后通过计算其冷水流量来计算出每层楼的空调用量，实现计费功能。
主要包括：
1、采集各层冷水管的流量。
2、通过数据通信获得送水温度和回水温度。
3、实时计算其空调用量，数据存入现场设备中。
4、管理软件基于win98/2000中文操作系统。
5、良好的操作界面，具有人机交互的特点。
6、具有权限管理。
7、具有方便的查询功能。
8、具有各种报表打印功能，包括用户资料，抄表数据，用量等。
9、具有断线和短路报警功能。
