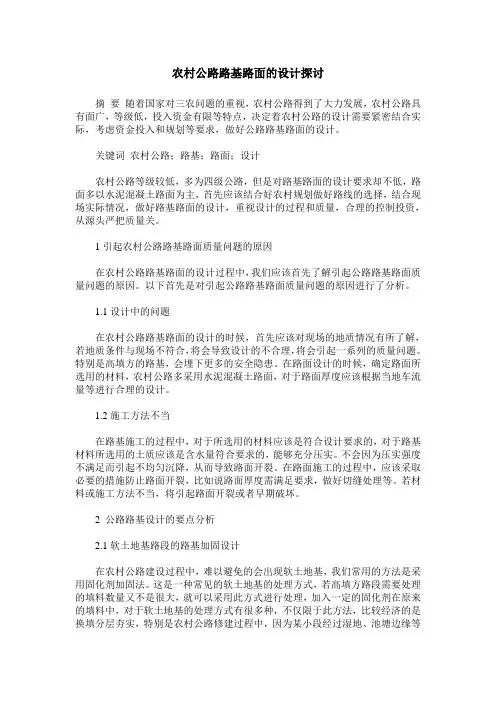

浅析农村公路路基路面的设计
摘要：随着国家对三农问题的重视，农村公路得到了大力发展，农村公路具有
面广，等级低，投入资金有限等特点，决定着农村公路的设计需要紧密结合实际，考虑资金投入和规划等要求，做好公路路基路面的设计。
关键词：农村公路；路基；路面；设计
农村公路等级较低，多为四级公路，但是对路基路面的设计要求却不低，路
面多以水泥混凝土路面为主，首先应该结合好农村规划做好路线的选择，结合现
场实际情况，做好路基路面的设计，重视设计的过程和质量，合理的控制投资，
从源头严把质量关。
1引起农村公路路基路面质量问题的原因
1.1施工方法不当
在路面施工的过程中,应该采取必要的措施防止路面开裂,比如说路面厚度满足
耍求,做好切缝处理等。若材料路或施工方法不当,将引起路面开裂或者早期破坏。
1.2设计中的问题
在农村公路路基路面的设计的时候，首先应该对现场的地质情况有所了解，
若地质条件与现场不符合，将会导致设计的不合理，将会引起一系列的质量问题。特别是高填方的路基，会埋下更多的安全隐患。在路面设计的时候，确定路面所
选用的材料，农村公路多采用水泥混凝土路面，对于路面厚度应该根据当地车流
量等进行合理的设计。
2 公路路基设计的要点分析
2.1软土地基路段的路基加固设计
在农村公路建设过程中，难以避免的会出现软土地基，我们常用的方法是采
用固化剂加固法。这是一种常见的软土地基的处理方式，若高填方路段需要处理
的填料数量又不是很大，就可以采用此方式进行处理，加入一定的固化剂在原来
的填料中，对于软土地基的处理方式有很多种，不仅限于此方法，比较经济的是
换填分层夯实，特别是农村公路修建过程中，因为某小段经过湿地、池塘边缘等
的处理，小范围处理比采用各种桩基更节约成本。
2.2路基排水系统的设计
路基排水系统的设计对于农村公路的使用寿命有着重要的影响，要尽可能的
减少水体冲刷对路基路面的影响。在路基排水系统中，应该做以下方面进行着手。
2.2.1路基边坡排水设计
在农村公路路基边坡排水沟的设计前，应该对当地降水量和地形地势有所了解，是否会因为下雨导致山体流水冲刷路基路面，对于路面的排水量应该了解，
特别是雨季的时候，最大雨量的信息要掌握，再按照要求设计一定深度的水渠用
来排水，防止雨水对路基的侵蚀和冲刷。
2.2.2公路临近河流排水的设计
农村公路临近河流的时候，河流对路基的冲刷影响是很大的，在设计的时候，无法避开河流的时，应该设置合理的排水渠，在河流的汛期能有效的排水，同时
要加强河堤的建设，还要做好洪水、泥石流等自然灾害的防护工作，提供路基的
安全系数。
2.3公路路基填挖交界处设计
农村公路填挖交界处，应该所使用的材料不同，他们的结构性能也不同，这
就容易引起地基固结不均匀而引起下沉，在设计和施工的过程中，若处理的不好，
