《太阳能光伏发电系统的设计与施工》教学大纲
课程名称：太阳能光伏发电系统的设计与施工
课程编号：10030208
课程类别：专业选修课
学时/学分：48/3
开设学期：第七学期
开设单位：物理与机电工程学院
适用专业：能源与动力工程专业
说明
一、课程性质与说明
1．课程性质
专业选修课
2．课程说明
本课程是新能源专业太阳能光伏发电方向专业的一门专业选修课，是该专业职业核心课程的重要支撑课程。其主要任务是让学生通过典型离网光伏发电系统集成与实施及并网光伏发电系统集成的学习，掌握太阳能光伏发电系统的容量设计、配置选型、安装施工、检查测试、运行维护与故障排除等技能，培养高素质技能型光伏专门人才。
二、教学目标
1.使学生能熟练掌握光伏发电系统集成设计的一般过程；
2.使学生能掌握典型离网光伏发电的设计与实施；
3.使学生能掌握光伏发电系统中的太阳能电池方阵、典型太阳能控制器、蓄电池容量的设计方法及太阳能逆变器配置方法；
4.使学生能掌握利用计算机仿真技术实现光伏电站可行性分析技术。
三、学时分配表
四、教学教法建议
对于课本知识，尽量通过典型离网光伏发电系统设计与实施模型讲解，使理论知识尽量通俗易懂；另外多补充课本以外的知识及前沿研究成果，帮助学生们拓展视野，夯实专业基本功。教学过程中要注意激发学生积极性和学习热情，多使用多媒体教学手段展示实例，使学生在轻松的课堂氛围中获取知识。
五、课程考核及要求
1．考核方式：考试（）；考查（√）
2．成绩评定：
计分制：百分制（√）；五级分制（）；两级分制（）
成绩构成：总成绩=平时考核（30）％+期末考核（70）％
本文
第一章光伏建筑发电系统简介
教学目标
1.了解太阳能光伏发电的特点及应用；
2.了解太阳能光伏发电系统的构成；
3.掌握太阳能光伏发电系统的工作原理；
4.了解太阳能光伏发电系统的分类；
5.理解独立光伏发电系统的构成；
6.理解并网光伏发电系统的类型及构成。
教学重点
太阳能光伏发电系统的工作原理；太阳能光伏发电系统的分类。
教学难点
独立光伏发电系统的组成；并网光伏发电系统的类型及组成。
教学时数
4学时
教学内容
1.太阳能光伏发电的特点及应用
太阳能光伏发电简介；太阳能光伏发电的优点；太阳能光伏发电的缺点；太阳能光伏发电的应用。
2.太阳能光伏发电系统的构成、工作原理与分类
太阳能光伏发电系统的构成；太阳能光伏发电系统的工作原理；太阳能光伏发电系统的分类。
3.独立光伏发电系统
无蓄电池的直流光伏发电系统；有蓄电池的直流光伏发电系统；交流及交、直流混合光伏发电系统；市电互补型光伏发电系统。
4.并网光伏发电系统
有逆流并网光伏发电系统；无逆流并网光伏发电系统；切换型并网光伏发电系统；有储能装置的并网光伏发电系统。
教法建议
课堂教学运用讲授法，穿插使用多媒体教学手段，尽量注重已有模型的分析，并在此基础上引入前沿设计思路，拓展学生知识面。
考核要求
1.能够了解太阳能光伏发电系统的构成；
2.能够掌握太阳能光伏发电系统的工作原理；
3.能够理解解太阳能光伏发电系统的分类及构成。
第二章太阳能光伏电池组件与方阵
教学目标
1.了解太阳能电池组件的基本要求；
2.了解太阳能电池组件的分类；
3.掌握晶体硅太阳能电池组件的构成与工作原理；
4.了解电池组件的主要原材料及部件；
5.了解电池组件的板型设计；
6.掌握电池组件生产流程和工序；
7.了解太阳能电池组件的性能参数；
8.掌握太阳能电池组件的技术要求和检验测试；
9.了解太阳能电池方阵的组成；
10.掌握太阳能电池方阵组合的计算。
教学重点
晶体硅太阳能电池组件的构成与工作原理；太阳能电池组件的技术要求和检验测试；太阳能电池方阵组合的计算。
教学难点
太阳能电池组件的技术要求和检验测试；太阳能电池方阵组合的计算。
教学时数
4学时
教学内容
1.太阳能电池组件的基本要求与分类
太阳能电池组件的基本要求；太阳能电池组件的分类。
2.晶体硅太阳能电池组件的构成与工作原理
普通型太阳能电池组件；建材型太阳能电池组件。
3.太阳能电池组件的制造
电池组件的主要原材料及部件；电池组件的板型设计；电池组件生产流程和工序；太阳能电池组件的性能参数；太阳能电池组件的技术要求和检验测试。
4.太阳能电池方阵
太阳能电池方阵的组成；太阳能电池方阵组合的计算。
教法建议
课堂教学运用讲授法，穿插使用多媒体教学手段，尽量注重已有模型的分析，并在此基础上引入前沿设计思路，拓展学生知识面。
考核要求
1. 能够了解太阳能电池组件的基本要求与分类；
2. 能够理解晶体硅太阳能电池组件的构成与工作原理；
3. 能够掌握太阳能电池组件制造的技术要求和检验测试；
4. 能够了解太阳能电池方阵的组成；
5. 能够掌握太阳能电池方阵组合的计算方法。
第三章太阳能光伏系统的控制器和逆变器
教学目标
1.理解光伏控制器的分类及电路原理；
2.了解光伏控制器的主要性能特点；
3.了解光伏控制器的主要技术参数；
4.了解光伏控制器的配置选型；
5.了解逆变器的电路结构及主要元器件；
6.理解离网独立型逆变器的电路原理；
7.理解并网型逆变器的电路原理；
8.了解光伏逆变器的主要性能特点；
9.了解光伏逆变器的主要技术参数；
10.掌握光伏逆变器的配置选型方法。
教学重点
光伏控制器的分类及电路原理；逆变器的电路结构及原理。
教学难点
光伏控制器的分类及电路原理；离网独立型逆变器的电路原理；并网型逆变器的电路原理；光伏逆变器的主要性能特点；光伏逆变器的配置选型方法。
教学时数
4学时
教学内容
1.太阳能光伏控制器
光伏控制器的分类及电路原理；光伏控制器的主要性能特点；光伏控制器的主要技术参数；光伏控制器的配置选型。
2.太阳能光伏逆变器
逆变器的分类；逆变器的电路结构及主要元器件；离网独立型逆变器的电路原理；并网型逆变器的电路原理。
3.光伏逆变器的技术参数与配置选型
光伏逆变器的主要性能特点；光伏逆变器的主要技术参数；光伏逆变器的配置选型。
教法建议
课堂教学运用讲授法，穿插使用多媒体教学手段，尽量注重已有模型的分析，并在此基础上引入前沿设计思路，拓展学生知识面。
考核要求
1.能够掌握光伏控制器的分类及电路原理；
2.能够掌握逆变器的电路结构、分类及原理；
3 能够掌握光伏逆变器的配置选型方法。
第四章太阳能光伏发电储能电池及器件
教学目标
1.了解铅酸蓄电池的分类；
2.掌握铅酸蓄电池结构与原理；
3.理解铅酸蓄电池的基本概念与技术术语；
4.理解铅酸蓄电池的使用要点；
5.了解其它形式储能电池器件的基本结构与性能指标。
教学重点
铅酸蓄电池结构与原理；铅酸蓄电池的基本概念与技术术语；铅酸蓄电池的使用要点。
教学难点
铅酸蓄电池结构与原理；铅酸蓄电池的使用要点及性能指标。
教学时数
4学时
教学内容
1.铅酸蓄电池
铅酸蓄电池的分类、结构与原理；铅酸蓄电池的基本概念与技术术语；铅酸蓄电池的型号识别；胶体型铅酸蓄电池；铅酸蓄电池的使用要点。
4.2 其他储能电池及器件
碱性蓄电池；锂离子蓄电池；镍氢电池；超级电容器。
教法建议
课堂教学运用讲授法，穿插使用多媒体教学手段，尽量注重已有模型的分析，并在此基础上引入前沿设计思路，拓展学生知识面。
考核要求
1.能够了解铅酸蓄电池的分类及铅酸蓄电池的基本概念与技术术语；
2.能够掌握铅酸蓄电池结构与原理；
3.能够理解铅酸蓄电池的使用要点及性能指标。
第五章太阳能光伏发电系统的容量设计
教学目标
1.理解太阳能光伏发电系统的设计原则、步骤和内容；
2.理解太阳能光伏发电系统用电负载的特性；
3.了解太阳能光伏发电系统的类型、安装场所和方式；
4.理解太阳能光伏发电系统容量的设计的基本思路；
5.掌握太阳能电池组件及方阵的设计方法；
6.了解蓄电池和蓄电池组的设计方法；
7.掌握太阳能光伏发电系统的容量设计的计算公式和设计方法。
教学重点
系统的设计原则、步骤和内容；太阳能光伏发电系统容量设计的基本思路。
教学难点
太阳能光伏发电系统容量的设计与计算。
教学时数
4学时
教学内容
1.系统的设计原则、步骤和内容
系统设计原则；设计步骤和内容。
2.与设计相关的因素和技术条件
系统用电负载的特性；当地的太阳能辐射资源及气象地理条件；发电系统的类型、安装场所和方式。
3.太阳能光伏发电系统容量的设计与计算
设计的基本思路；太阳能电池组件及方阵的设计方法；蓄电池和蓄电池组的设计方法。
4.其他几种计算公式和设计方法
以峰值日照时数为依据的简易计算方法；以年辐射总量为依据的计算方法；以年辐射总量和斜面修正系数为依据的计算方法；以峰值日照时数为依据的多路负载计算方法；以峰值日照时数和两段阴雨天间隔天数为依据的计算方法；并网光伏(光伏建筑一体化)发电系统容量的设计与计算；有关太阳能辐射能量的换算；太阳能发电系统功率与带负载配置速查表。
教法建议
课堂教学运用讲授法，穿插使用多媒体教学手段，尽量注重已有模型的分析，并在此基础上引入前沿设计思路，拓展学生知识面。
考核要求
1.能够理解太阳能光伏发电系统的设计原则、步骤和内容；
2 能够理解太阳能光伏发电系统用电负载的特性；
3.能够理解太阳能光伏发电系统容量的设计的基本思路；
4.能够掌握太阳能电池组件及方阵的设计方法；
5.能够掌握太阳能光伏发电系统的容量设计的计算公式和设计方法。
第六章太阳能光伏发电系统的整体配置与相关设计教学目标
1.了解太阳能光伏发电系统的配置构成；
2.掌握太阳能光伏发电系统配置的设备、部件选型；
3.理解太阳能光伏组件(方阵)支架和基础的设计思路；
4.掌握直流接线箱的设计；
5.掌握交流配电柜的设计；
6.掌握防雷与接地系统的设计。
教学重点
太阳能光伏发电系统的配置构成；设备、部件的配置和选型。
教学难点
太阳能光伏组件(方阵)支架和基础的设计；直流接线箱的设计；交流配电柜的设计；防雷与接地系统的设计。
教学时数
4学时
教学内容
1.太阳能光伏发电系统的整体配置
太阳能光伏发电系统的配置构成；设备、部件的配置和选型。
2.太阳能光伏发电系统的相关设计
太阳能光伏组件(方阵)支架和基础的设计；直流接线箱的设计；交流配电柜的设计；防雷与接地系统的设计。
3.太阳能光伏发电系统配置设计实例
某大厦采光廊架离网光伏发电系统设计方案；100kW并网光伏发电系统设计方案。
教法建议
课堂教学运用讲授法，穿插使用多媒体教学手段，尽量注重已有模型的分析，并在此基础上引入前沿设计思路，拓展学生知识面。
考核要求
1.能理解太阳能光伏发电系统的整体配置；
2.能掌握太阳能光伏组件(方阵)支架和基础的设计、直流接线箱的设计、交流配电柜的设计、防雷与接地系统的设计；
3.能进行初步的太阳能光伏发电系统的设计。
第七章太阳能光伏发电系统的安装施工与检查测试教学目标
1.掌握太阳能电池组件及方阵的安装施工；
2.掌握光伏控制器和逆变器等电气设备的安装；
3.掌握防雷与接地系统的安装施工；蓄电池组的安装；
4.掌握线缆的铺设与连接；
5.掌握太阳能光伏发电系统的检查测试。
教学重点
太阳能光伏发电系统的安装施工；太阳能光伏发电系统的检查测试。
教学难点
太阳能光伏发电系统的安装施工；太阳能光伏发电系统的检查测试。
教学时数
4学时
教学内容
1.太阳能光伏发电系统的安装施工
太阳能电池组件及方阵的安装施工；光伏控制器和逆变器等电气设备的安装；防雷与接地系统的安装施工；蓄电池组的安装；线缆的铺设与连接。
2.太阳能光伏发电系统的检查测试
光伏发电系统的检查；光伏发电系统的测试。
教法建议
课堂教学运用讲授法，穿插使用多媒体教学手段，尽量注重已有模型的分析，并在此基础上引入前沿设计思路，拓展学生知识面。
考核要求
1.能掌握太阳能光伏发电系统的各个组成环节的安装及施工方案；
2.能够理解对太阳能光伏发电系统的检查及测试方法。
第八章太阳能光伏发电系统的运行维护与故障排除教学目标
1.了解太阳能光伏发电系统的日常检查和维护项目；
2.掌握太阳能光伏组件方阵的检查维护方法；
3.掌握蓄电池(组)的检查维护方法；
4.掌握光伏控制器和逆变器的检查维护方法；
5.掌握配电柜及输电线路的检查维护方法；
6.掌握防雷接地系统的检查维护方法；
7.了解太阳能电池组件与方阵的常见故障；
8.掌握蓄电池的常见故障及解决方法；
9.掌握光伏控制器的常见故障及解决方法；
10.掌握逆变器的常见故障及解决方法。
教学重点
了解太阳能光伏发电系统的日常检查和维护项目及方法；太阳能电池组件与方阵的常见故障及解决方法。
教学难点
了解太阳能光伏发电系统的日常检查和维护项目及方法；太阳能电池组件与方阵的常见故障及解决方法。
教学时数
4学时
教学内容
1.太阳能光伏发电系统的运行维护
太阳能光伏发电系统的日常检查和定期维护；太阳能光伏组件方阵的检查维护；蓄电池(组)的检查维护；光伏控制器和逆变器的检查维护；配电柜及输电线路的检查维护；防雷接地系统的检查维护。
2.太阳能光伏发电系统的故障排除
太阳能电池组件与方阵的常见故障；蓄电池的常见故障及解决方法；光伏控制器的常见故障；逆变器的常见故障。
教法建议
课堂教学运用讲授法，穿插使用多媒体教学手段，尽量注重已有模型的分析，并在此基础上引入前沿设计思路，拓展学生知识面。
考核要求
1.能够熟悉太阳能光伏发电系统的日常检查和维护项目；
2.掌握能够熟悉太阳能光伏发电系统的日常检查和维护及方法；
3.能够熟悉太阳能电池组件与方阵的常见故障解决方法。
4.能够掌握太阳能电池组件与方阵的常见故障的解决方法。
参考书目
[1] （日）太阳光发电协会编，刘树民，宏伟译.太阳能光伏发电系统的设计与施工[M]. 科学出版社, 2006.
[2] 周志敏，纪爱华著.太阳能光伏发电系统设计与应用实例[M]. 电子工业出版社,2010.
[2] 李钟实著.太阳能光伏发电系统设施施工与维护[M]. 人民邮电出版社,2010.
执笔：审核：制（修）订时间：2012.5
扬州大学能源与动力工程学院本科生课程设计 题目：北京市发电系统设计 课程：太阳能光伏发电系统设计 专业：电气工程及其自动化 班级：电气0703 姓名：严小波 指导教师：夏扬 完成日期： 2011年3月11日
目录 1光伏软件Meteonorm和PVsyst的介绍---------------------------------------------3 1.1 Meteonorm--------------------------------------------------------------------------3 1.2 PVsyst-------------------------------------------------------------------------------4 2中国北京市光照辐射气象资料-------------------------------------------------------11 3独立光伏系统设计----------------------------------------------------------------------13 3.1负载计算（功率1kw，2kw，3kw，4kw，5kw）-----------------------------13 3.2蓄电池容量设计（电压：24V，48V）----------------------------------------13 3.3太阳能电池板容量设计，倾角设计--------------------------------------------13 3.4太阳能电池板安装间隔计算及作图。-----------------------------------------16 3.5逆变器选型--------------------------------------------------------------------------17 3.6控制器选型--------------------------------------------------------------------------17 3.7系统发电量预估--------------------------------------------------------------------18
前言 太阳能光伏发电是新能源和可再生能源的重要组成部分，由于它集开发利用绿色可再生能源、改善生态环境、改善人民生活条件于一体，被认为是当今世界上最有发展前景的新能源技术，因而越来越受到人们的青睐。随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力。它的广泛应用是保护生态环境、走经济社会可持续发展的必由之路。 太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他负载使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合，应用十分广泛。
1.项目概况 1.1项目背景及意义 本项目拟先设计一个独立系统，安装在客户工厂的屋顶上，用于演示光伏阵列采取跟踪模式和固定模式时发电的情况，待客户参考后再设计一套发电量更大的系统，向工厂提供生产生活用电。本系统建成后将为客户产品做出很好的宣传，系统会直观的显示采用跟踪系统后发电总量的提升情况。 1.2光伏发电系统的要求 因本系统仅是一个参考项目，所以这里就只设计一个2.88kWp的小型系统，平均每天发电5.5kWh,可供一个1kW的负载工作5.5小时。 2.系统方案 2.1现场资源和环境条件 江阴市位于北纬31°40’34”至31°57’36”，东经119°至120°34’30”。气候为亚热带北纬湿润季风区，冬季干冷多晴，夏季湿热雷雨。年降水量1041.6毫米，年平均气温15.2℃。具有气候温和、雨量充沛、四季分明等特点。其中4月-10月平均温度在10℃以上，最冷为1月份，平均温度2.5℃；最热月7月份，平均温度27.6℃。
(BIPV)光伏发电示范项目系统设计建议书 示范项目名称：XXXXXXXXX示范项目 二〇一〇年十月
目录 第1章项目概况 (1) 1.1 项目地理情况 (1) 1.1.1 地理位置 (1) 1.1.2 供电要求 (1) 1.2 项目建筑类型（BIPV） (2) 第2章一般光伏发电系统的价格构成 .................................................... 错误！未定义书签。第3章光伏并网发电系统设计原则与原理 (2) 3.1 总体设计原则 (3) 3.1.1 视觉美观性 (3) 3.1.2 太阳辐射量 (3) 3.1.3 电缆长度 (4) 3.2 方案设计原理 (4) 第4章光伏系统监控设计 (6) 第5章效益分析 (7) 5.1 发电量计算与节能减排量分析 (8) 5.2 资金投入与效益分析 (10) 第6章某太阳能电源技术有限公司 ........................................................ 错误！未定义书签。 6.1 雄厚的集团背景................................................................................................................................ 错误！未定义书签。 6.2 超强的项目管理能力....................................................................................................................... 错误！未定义书签。 6.3 卓越的设计团队................................................................................................................................ 错误！未定义书签。 6.4 “一揽子交钥匙服务”................................................................................................................... 错误！未定义书签。 6.5 增值服务 ............................................................................................................................................. 错误！未定义书签。第7章在节能方面为万达服务过的项目 .. (20) 第8章附录《政策分析》 (21)
目录
第一章施工总体方案 1. 项目概况 50MW 并网光伏电站，场址位于，距离县城约5 公里。本工程共计50 个光伏发电单元，其中多晶硅光伏电池组件（固定支架安装）经串联后接入汇流箱，汇流箱经电缆汇入直流柜后，每2 台500kW逆变器形成1 个光伏发电单元。每1 个光伏发电单元与1 台1000kVA/35kV 箱式升压变组合；35kV 箱式升压变在高压侧并联，经35kV 电缆接入35kV 高压开关室，经汇集母线接入110kV升压站，通过1 回110kV 出线与金塔110kV 变电站相连。 、标的名称: 甘肃酒泉市金塔县粤水电50MW 并网光伏电站项目---土建施工、设备安装及电站运行调试
、招标范围： 1.2.1、F01~F50#固定式组件方阵（汇流箱、方阵接地、方阵至逆变室电缆敷设）施工及通电运行调试。 1.2.2、F01~F50#逆变器室内（逆变器、变压器等相关电气设备安装、逆变器室至生产楼高压室的电缆敷设）施工及通电运行调试。 1.2.3、生产楼GIS室、SVG室、接地变室、厂用变室、生产楼高低压室、中控室、二次室的相关变配电设备及控制设备安装、电缆导线敷设及连接、设备通电运行调试。 、项目所在地：甘肃酒泉市金塔县 、标的数量：50MW（具体按实际工程量为准） 资金来源 企业自筹资金。 交货地点与工期 1.6.1交付地点：甘肃酒泉市金塔县 1.6.2项目所在地：甘肃酒泉市金塔县 1.6.3计划工期：天 承包方式 总价承包 2. 工程范围 . 本合同包含的土建及安装项目（详见工程量清单)
. 电气各系统设备的到货验收、卸货、二次运输、保管、安装、试验、调试、试运行等工作。 2.2.1. 施工进度计划网络图（见附图） 2.2.2. 针对关键环节，确保工期拟采取的措施： 2.2.2.1. 加强工程管理，保证人员到位 成立“甘肃酒泉市金塔县粤水电50MW 并网光伏电站项目---土建施工、设备安装及电站运行调试”施工项目部，项目部所有工程技术管理人员，在工程正式开工前10天必须全部进入现场，专门负责本工程技术、质量、安全的工作人员，施工期间不再兼管项目部以外的其他工作。施工专业班组提前做好各项技术准备工作，熟悉图纸，在施工中出现的特殊情况及时反馈给监理、发包方，合理编排工期进度，按天、周、月及时调整，每周盘点工期，确保按计划工期完成。 2.2.2.2. 加大劳动力投入 本工程在劳动力投入方面，本着合理加大技术人员投入的原则，计划组织和挑选技术素质高，工作能力强的相关安装人员。根据工程进度提前5—10天保证各专业工种人员到位，并做好各工序前期施工安排及技术交底工作。施工投入的施工总人数应达到330人，并根据现场的实际情况，项目部随时同公司进行人员调配补充。 2.2.2. 3. 按工期进度要求合理安排各项施工工序 本次施工实行每日8小时工作方法，合理按施工组织中“施工计划网络图”计划进度要求的每道工序所需的日期完成每月的工作量，在施工准备阶段，做好施工图纸审查，对于图纸中发现的问题及时与设计、监理、
光伏发电站设计规范（GB 50797-2012）1总则 1.0.1为了进一步贯彻落实国家有关法律、法规和政策，充分利用太阳能资源，优化国家能源结构，建立安全的能源供应体系，推广光伏发电技术的应用，规范光伏发电站设计行为，促进光伏发电站建设健康、有序发展，制定本规范。 1.0.2本规范适用于新建、扩建或改建的并网光伏发电站和l00kWp及以上的独立光伏发电站。 1.0.3并网光伏发电站建设应进行接入电网技术方案的可行性研究。 1.0.4光伏发电站设计除符合本规范外，尚应符合国家现行有关标准的规定。 2术语和符号 2.1术语 2.1.1光伏组件 PV module 具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置。又称太阳电池组件（solar cell module） 2.1.2光伏组件串 photovoltaic modules string 在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。 2.1.3光伏发电单元 photovoltaic（PV）power unit 光伏发电站中，以一定数量的光伏组件串，通过直流汇流箱汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。又称单元发电模块。 2.1.4光伏方阵 PV array
将若干个光伏组件在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。又称光伏阵列。 2.1.5 光伏发电系统 photovoltaic（PV）power generation system 利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。 2.1.6 光伏发电站 photovoltaic（PV）power station 以光伏发电系统为主，包含各类建（构）筑物及检修、维护、生活等辅助设施在内的发电站。 2.1.7辐射式连接 radial connection 各个光伏发电单元分别用断路器与发电站母线连接。 2.1.8 “T”接式连接 tapped connection 若干个光伏发电单元并联后通过一台断路器与光伏发电站母线连接。 2.1.9跟踪系统 tracking system 通过支架系统的旋转对太阳入射方向进行实时跟踪，从而使光伏方阵受光面接收尽量多的太阳辐照量，以增加发电量的系统。 2.1.10单轴跟踪系统 single-axis tracking system 绕一维轴旋转，使得光伏组件受光面在一维方向尽可能垂直于太阳光的入射角的跟踪系统。 2.1.11双轴跟踪系统 double-axis tracking system 绕二维轴旋转，使得光伏组件受光面始终垂直于太阳光的入射角的跟踪系统。 2.1.12集电线路 collector line 在分散逆变、集中并网的光伏发电系统中，将各个光伏组件串输出的电能，经汇流箱汇流至逆变器，并通过逆变器输出端汇集到发电母线的直流和交
太阳能光伏发电系统基本组成 欧阳光明（2021.03.07） 太阳能发电分为光热发电和光伏发电。通常说的太阳能发电指的是太阳能光伏发电，简称“光电”。光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。这种技术的关键元件是太阳能电池。太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。 理论上讲，光伏发电技术可以用于任何需要电源的场合，上至航天器，下至家用电源，大到兆瓦级电站，小到玩具，光伏电源无处不在。太阳能光伏发电的最基本元件是太阳能电池（片），有单晶硅、多晶硅、非晶硅和薄膜电池等。其中，单晶和多晶电池用量最大，非晶电池用于一些小系统和计算器辅助电源等。中国国产晶体硅电池效率在10至13％左右，国际上同类产品效率约12至14％。由一个或多个太阳能电池片组成的太阳能电池板称为光伏组件。 太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池（组）组成。如输出电源为交流220V或110V，还需要配置逆变器。各部分的作用为：（一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。其作用是将太阳
的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。太阳能电池板的质量和成本将直接决定整个系统的质量和成本。 （二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方，合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项。 （三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。其作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。 （四）逆变器：在很多场合，都需要提供220V AC、110V AC 的交流电源。由于太阳能的直接输出一般都是12V DC、24V DC、48V DC。为能向220V AC的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。在某些场合，需要使用多种电压的负载时，也要用到DC-DC 逆变器，如将24V DC的电能转换成5V DC的电能（注意，不是简单的降压）。
太阳能发电系统的设计分析 发表时间：2018-06-04T16:55:59.477Z 来源：《基层建设》2018年第10期作者：林刚张少利[导读] 摘要：在太阳能的有效利用中，太阳能发电是最具活力的研究领域，也是最受瞩目的项目之一。 江苏四季沐歌有限公司江苏省连云港市 222000 摘要：在太阳能的有效利用中，太阳能发电是最具活力的研究领域，也是最受瞩目的项目之一。太阳能发电系统采用太阳能电池阵列、太阳能控制器、蓄电池（组）、DC/AC 逆变器（并网/不并网）、低压输配电网及交、直流负载等部分组成。下面就谈谈自己对太阳能发电系统的设计的看法。 关键词：太阳能；发电系统；设计太阳能电池发电是基于“光生伏打效应”的原理，利用充电效应把太阳辐射直接转化为电能。太阳能具有永久性、清洁性和灵活性三大优点，是其他能源无法比拟的。总之，太阳能发电的过程没有机械转动部件也燃料消耗，不排放包括温室气体在内的任何有害物质，无噪音、无环境污染，太阳能资源分布广泛没有地域限制。维修保养简单，维护费用低，运行可靠性、稳定性好。无需架设输电线路即可就地发电供电及建设周期短。 1太阳能的特点 利用太阳能发电有两大类型，一类是太阳光发电（亦称太阳能光发电），另一类是太阳热发电（亦称太阳能热发电）。太阳能光发电是将太阳能直接转变成电能的一种发电方式。它包括光伏发电、光化学发电、光感应发电和光生物发电四种形式，在光化学发电中有电化学光伏电池、光电解电池和光催化电池。太阳能是一种普遍存在的能源，并且无需采集、运输就可以直接开发利用；其次，太阳能作为一种清洁能源，对环境不会造成任何损害，在环保意识逐步提高的今天，值得推广应用；有数据显示，4年地球接受到的太阳能相当于130万亿吨煤产生的能量，应用潜力巨大；此外，太阳能量可持续时间如果用地球的寿命来换算，儿乎是取之不尽用之不竭的。然而，与此同时，太阳能的利用目前还存在一些问题，比如太阳能虽然普遍存在，但是也存在严重的不稳定性，同时总量虽大但是能流密度却相对较低，并且人类对于太阳能的利用率还处于较低的水平，同时应用成本也较高。 2太阳能发电系统 太阳能发电系统分为独立发电系统与并网发电系统：独立发电系统也叫离网发电系统。主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。并网发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电后直接接入公共电网。并网发电系统有集中式大型并网电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。但这种电站投资大、建设周期长、占地面积大，目前还没有太大发展。而分散式小型并网发电系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是目前并网发电的主流。 太阳能电池板、太阳能控制器、蓄电池组是太阳能发电系统的主要组成部分，此外逆变器也是常见的辅助设备，用于输出合适交流电太阳能电池板的主要功能是转换太阳的辐射能为电能，送往电池组中进行存储，并推动负载作用，是太阳能发电系统中最核心、最有价值的组成部分，它的质量也直接决定了整个太阳能发电系统的质量。太阳能控制器负责对整个太阳能发电系统进行监控，并对蓄电池组起到一个保护的作用，此外，部分控制器可能还兼具有光控和时控功能。值得注意的是，一个合格的控制器在温差较大的地方，还应该配备温差补偿功能。太阳能蓄电池组的功能，就是将太阳能发电系统产生的电能储存起来以备用，铅酸电池、镍氢电池、镍锅电池或铿电池是最常见的蓄电池种类，除铅酸电池外，主要用于小微型的太阳能发电系统中。我们知道，太阳能直接输出的电能为12VDC，24VDC，48VDC，而我们日常使用的电能则为220VAC，110VAC，囚此逆变器的主要作用就是为我们提供合适的电能。 3太阳能发电系统的效率在太阳能发电系统中，系统的总效率ηese由电池组件的PV转换率、控制器效率、蓄电池效率、逆变器效率及负载的效率等组成。但相对于太阳能电池技术来讲，要比控制器、逆变器及照明负载等其它单元的技术及生产水平要成熟得多，而且目前系统的转换率只有17%左右。因此提高电池组件的转换率，降低单位功率造价是太阳能发电产业化的重点和难点。太阳能电池问世以来，晶体硅作为主角材料保持着统治地位。目前对硅电池转换率的研究，主要围绕着加大吸能面，如双面电池，减小反射；运用吸杂技术减小半导体材料的复合；电池超薄型化；改进理论，建立新模型；聚光电池等。 4太阳能发电系统的运行 4.1并网全自动运行方式 设计的太阳能发电系统产生的电能将直接分配到需要太阳能供电的用电负载上，包括楼道间照明以及地下停车场照明，不足的电力将由连接的电网进行补充调节。具体工作起来，就是太阳能发电系统在旱晚分别对太阳能电池板阵列的电压进行监测：旱上达到设定值即执行并网发电，并将产生的直流电经由逆变器转换为可供使用的交流电；晚上低于设定值时，并网发电系统将自动停止运行。 4.2并联运行方式 太阳能发电系统并联运行方式与并网全自动运行方式在电能利用和调节方式上基本一致，是一个相对独立的发电系统。该方式的配电方式与柴油发电机的配电方式基本相同，即增加一路交流市电供电，将经逆变器转换的交流电和市电组成A'1'SE双电源自动切换，这是一种简单、灵活、独立的发电系统，A'1'SE双电源自动切换系统会在太阳能供电中断，或者供电不足的时候自动切换到市电供电，供电的可靠性也随之提高然而，并联运行方式也有一定缺点，那就是A'1'SE双电源自动切换的过程中，将会中断一段时间的供电，这将不利于一些用电设备的正常运行，甚至可能会造成一定的损坏。同时，考虑到太阳能发电的不稳定性，并联运行方式的用电量也很难达到平衡。不过，由于并联运行方式可以尽量更多的发挥太阳能的发电量，从而部分节约备用的蓄电池，进而节约投资。 5太阳能光伏发电需要考虑的因素 5.1地理位置及气象条件 利用太阳能光伏发电必须要综合考虑各种因素，包括地点、纬度、经度、海拔等，太阳能每月的总辐射量。直接辐射量，年平均气温，最长连续阴雨天数，最大风速降雪及冰雹等特殊气象情况。 5.2最大负载及用电特性
SJSB8交底记录 交底记录 工程名称：编号：项目名称电缆沟开挖施工交底单位 交底主持人签名交底日期2015年10月15日交底级别□公司级□项目部级□工地级 接受交底人签名： 交底作业项目：1、电缆沟开挖 主要交底内容： 一、作业流程及方法： 1.根据现场实际情况采取人工或机械开挖电缆沟。 2.过马路、过水渠时根据设计要求一般采用开挖埋管或非开挖顶管。 二、危害辨识及控制措施： 1.危害辨识：土方坍塌 2.控制措施： 2.1 挖土前根据挖土深度、土质情况、环境情况、地下物和地下水情况，做好边坡放坡和支护工作； 2.2 挖土时应自上而下进行，严禁掏底的挖法；
2.3 沟槽边1m内不得堆放材料、停放车辆、设备或堆土。沟槽边1m外堆土高度不超过1.5m，沟槽边有大型设备停放时或有作业时要采取加固措施。如发现沟槽裂缝、土质疏松，要立即补救； 2.4 冬季施工时注意防滑； 2.5 在有地下构筑物附近挖土时，其周围必须加固。在靠近建筑物处挖掘沟槽时，应采取相应的防坍塌措施； 2.6 电缆沟开挖前应调查清楚地质及地下水位情况，地下水位较高的区段应采取人工降低地下水位的措施； 2.7 电缆沟开挖前，沿电缆沟施工区域应设置有安全围栏，并应装设有夜间警示灯，相关的警示牌齐全，施工区段的马路应有减速缓行的提示； 2.8 沟槽设人员上下斜道，斜道有防滑措施，两侧设置栏杆；随时清除斜道上的泥土或积雪。 三、环境保护要点： 1.施工过程中的淤泥不得向农田或水塘内排放，而应集中沉积或晒干转运清场； 2.施工机械（如挖掘机）使用前应先检查其油路是否完好，确认无燃油、机油、液压油泄漏后方可进入作业，避免污染农田； 3.现场采取措施防止水土流失和植被损坏。 四、质量工艺要点： 1.电缆沟基槽应通过监理确认（验槽）。 2.埋敷的电缆管应经过检查，确认内无杂物、倒刺，单芯电缆的保护管应采用非导磁材料。 五、安全补充要点：（根据现场情况增补） 交底人签名 SJSB8交底记录
太阳能发电系统设计 1引言 从“蒸汽机”到“电动机”的一系列动力技术发明，人们逐渐认识到，能 源技术的革新带动人类社会日益进步，对社会发展起着巨大的推动作用。但至今所采用的化石燃料能源带给人类文明与进步的同时，却因能源需求消耗的大幅提高以及随之而来的环境污染，形成了巨大的能源缺口，同时给环境造成巨大灾难。目前，油气资源的供不应求已成为我国经济发展的瓶颈，电力供应不容乐观，天然气用量迅速增长…… 最新的资料表明太阳光的充分利用，是最清洁，环保，取之不尽的可再生能源。 太阳能的利用 我国太阳能资源丰富，陆地每年接受的太阳辐射能，相当于2.431012tce，2/3国土面积的太阳能总辐射量超过0.6MJ/m2。如果将太阳能源充分加以利用，不仅有可能节省大量常规能源，而且有可能在某些区域完全利用太阳能采暖。 目前，太阳能利用主要有两个途径，即光热和光伏。光伏是根据光生伏特效应原理，利用太阳能电池将太阳光能直接转化为电能。光伏发电在太阳能利用上是主流，前景好。 太阳能原理 太阳能电池发电的原理是基于半导体的光电效应，即一些半导体材料受到光照时，载流子数量会剧增，导电能力随之增强，这就是半导体的光敏特性。 在晶体中电子的数目总是与核电荷数相一致，所以P(N)型硅对外部来 说是电中性的。若将P(N)型硅放在阳光下照射，仅是被加热，外部看不出 变化。但内部通过光的能量，电子从化学键中被释放，由此产生电子－空 穴对，但在很短的时间内（在μS范围内）电子又被捕获，即电子和空穴 “复合”。 1 / 20
当 P 型和 N 型半导体结合在一起时，在两种半导体的交界面区域里 会形 成一个特殊的薄 层，界面的 P 型一侧 带负电，N 型一侧带正电 。这是由于 P 型半导体多空穴，N 型半导体多自由电子，出现了浓度差。N 区的电 子会扩 散到 P 区，P 区的空穴会扩散到 N 区，一旦扩散就形成了一 个由 N 指向 P 的 “内 电场”， 从而阻止扩散 进行。达到 平衡后，就形 成了这样一 个特殊的 薄层形成电势差，这就是 P －N 结。 至 今为 止，大多 数太阳能 电池厂家都是 通过扩散工艺， 在 P 型硅片 上形成 N 型区 ，在两个 区交界就 形成了一个 P －N 结（即 N+ ／P ）。太 阳能电池的基本结构就是一个大面积平面 P －N 结） 如果光线照射在太阳能电池上并且光在界面层被吸收，具有足够能量的 光子能够在 P 型硅和 N 型硅中将电子从共价键中激发，以 致产生 电子－空 穴对。界面层附近的电子和空穴在复合 晶片受光过程中，空穴(电子)往 P(N)区移 之 前，将 通过空 间电荷 的电 场作用 被 相互分离。电子 向带正 电的 N 区 和空 穴向带负电的 P 区运动。通过界 面层 晶片受光后，空穴(电子)从 P(N)区正(负)电极流出 产生 一个向外 的可测试的电 压。通过光 照在界面层 产生的电 子－ 空穴对越 多， 电流越大 。界面层吸收 的光能越多 ，界面层即 电池面积 越大，在太 阳 能电池中形成的 电流也 越大。 此即为光生伏特效应。 光伏系统 光伏系统是利用太阳电池组件和其他辅助设 备将太阳能转换成电能的系统。一般分为独立系 统、并网系统和混合系统。 白天，在光照条件下，太阳电池组件产生一 定的电动势，通过组件的串并联形成太阳能电池方阵，使得方阵电压达到系统输 入电压的要求。再通过充放电控制器对蓄电池进行充电，将由光能转换而来的电 能贮存起来。晚上，蓄电池组为逆变器提供输入 电，通过逆变器的作用，将直流电转换成交流电， 2 / 20 的电荷分离，将在 P 区和 N 区之间
太阳能光伏发电设计思路
摘要：简要介绍太阳能光伏发电系统设计思路和组成光伏系统器件选型方法，分析和研究太阳能光伏发电的热点和核心技术。 前言：当今世界，能源是促进经济发达与社会进步的原动力。目前所使用之主要能源为化石能源，然而其蕴藏量有限，且在开发过程造成空气污染、环境破坏，积极开发低污染及低危险性的新能源乃为迫切需要。 太阳能发电是指太阳能光伏发电，光伏发电是利用半导光生伏特效应将光能直接转变为电能的一种发电技术。太能是一种非常理想的干净、安全且随处可得的清洁能源，因此各国均不断地研发各种相关技术，藉以提高系统发电效率并降低发电成本，推广普及使用太阳能。
第一部分 太阳能电池发电系统原理 太阳能电池发电系统（又称光伏发电系统），从大类上分为 独立（离网）和并网光伏发电系统两大类。 目前应用比较广泛的光伏发电系统，主要是在偏远地区可以 作为独立的电源使用，也可以与风力发电机或柴油机等组成混合发电系统，在城市太阳能光伏建筑集成并网发电得到了快速发展，光伏发电与建筑一体化是太阳能光伏与建筑的完美结合，属于分布式发电的一种。它能够减少电网用电，大大减轻公共电网的压力，就近向电网输送电力。 1.1独立的电源使用（光伏离网发电系统） 太阳能光伏组件组成太阳电池方阵，在充足情况下，一方面给负载供电（直流负载，若交流负载需要逆变器），另一方面给蓄电池组充电，晚上依靠蓄电池组放电供负载使用（如下图示意）。 图1-1直流负载光伏发电示意图 在方阵工作时，阻塞二极管防止向电池方阵反充电，止逆二极管两端有一定的电压降，对硅二极管通常为0.60.8V ；肖特基或锗 太阳电池方阵 控制器 负载 阻塞二极管 蓄电池
太阳能光伏发电站系统设计及应用 发表时间：2019-08-29T08:53:03.280Z 来源：《防护工程》2019年11期作者：孙厚财[导读] 本文主要介绍了青海油田光资源概况，太阳能光伏发电站的组成、类型及优势，太阳能光伏电站的电池板、蓄电池容量的计算等内容。 中国石油工程建设有限公司青海分公司 摘要：本文主要介绍了青海油田光资源概况，太阳能光伏发电站的组成、类型及优势，太阳能光伏电站的电池板、蓄电池容量的计算等内容。 关键词：太阳能资源；太阳能光伏发电站；太阳能电池板计算；蓄电池计算；计算示例引言 青海油田位于大西北柴达木盆地，属于高原油田，光能资源丰富；近些年青海油田大力推广小型化、橇装化设计，在一些边远地区无电网依托条件下，可采用小型太阳能光伏发电站为小型橇装站供电，比架设供电线路投资省，绿色无污染等诸多优点，小型太阳能光伏发电站在石油化工行业得到较好的应用。 1、青海油田光资源简介 青海油田位于青海省海西州柴达木盆地，地理坐标为东经90°55′,北纬38°17′。盆地内海拔2800m－3400m，日照充足，太阳辐射强，光质好，光能资源丰富，年日照时数3173.2小时，日照率72%，无霜期为90天。 青海油田处在我国的四个太阳辐射资源带最丰富的Ⅰ区，太阳年总辐射量690—750千焦/平方厘米，仅次于西藏拉萨，光能资源异常丰富，具有利用太阳能良好的自然条件。 2、太阳能光伏发电站简介 太阳能光伏电站是通过太阳能电池方阵将太阳能辐射能转换为电能的发电站称为太阳能光伏电站。太阳能光伏电站按照运行方式可分为独立太阳能光伏电站和并网太阳能光伏电站。 未与公共电网相联接独立供电的太阳能光伏电站称为离网光伏电站。主要应用于远离公共电网的无电地区和一些特殊场所。独立系统由太阳电池方阵、系统控制器、蓄电池组、直流/交流逆变器等组成。 与公共电网相联接且共同承担供电任务的太阳能光伏电站称为并网光伏电站，是当今世界太阳能光伏发电技术发展的主流趋势。 太阳能光伏发电主要优点有以下几点。 1）太阳能资源取之不尽，用之不竭，不受地区、海拔等要素的限制。 2）太阳能资源到处可得，可就近供电。不用长间隔保送，防止了长间隔输电线路所形成的电能损掉，还也节流了输电成本。 3）太阳能光伏发电的能量转换进程简略，是直接从光子到电子的转换，没有中心进程，光伏发电具有很高的理论发电效率，可达80%以上，技术开拓潜力大。 4）太阳能光伏发电自身不运用燃料，不排放包括温室气体和其他废气在内的任何物质，不污染空气，不发生噪声，不会蒙受能源危机或燃料市场不不变而形成的冲击，是真正绿色环保的新型可再生能源。 5）太阳能光伏发电进程无需冷却水，可以装置在没有水的荒凉沙漠上。 6）太阳能光伏发电无机械传动部件，操作、维护简略。根本上可完成无人值守，维护成本低。 7）太阳能光伏发电运用寿命长，晶体硅太阳能电池寿命可达20~35年。在光伏发电系统中，只需设计合理、造型恰当，蓄电池的寿命也可长达10~15年。 8）太阳能电池组件构造简略，体积小，分量轻，便于运输和装置。光伏发电系统建立周期短，而用依据用电负荷容量可大可小，便利灵敏，极易组合、扩容。对于用电负荷小的橇装型场站，其投资往往比架设供电线路投资省的多，具有明显优势。 3、太阳能光伏发电站系统计算 3.1太阳能电池板计算 一般采用负载用电量指标来计算所需要的太阳能电池板. 公式计算：太阳能电池发电量(kW.h) =负载日用电量(kW.h)/(电池板综合损失系数×蓄电池充电效率) 太阳能电池功率(kWp)= 太阳能电池发电量(kW.h)/太阳能峰值小时系数（h）注:太阳能电池板综合损失系数:80%；独立发电蓄电池效率80%；太阳能峰值小时系数可以查当地的气象资料:青海油田格尔木、花土沟地区约为5h。 太阳能电池板单板标称一般为DC17V或DC35V，对应12V\24V蓄电池的充电，电池板单板功率一般为10~200Wp。 根据以上计算的太阳能电池功率,通过并联方式来确定太阳能电池的个数。 如需要太阳能电池功率5kWp/220V时,采用DC17V,电池板额定输出功率为120Wp,需要16(串)×3(并)×120 Wp,额定输出为5.76kWp.电池板个数为48块。 太阳能电池方阵设计 1）太阳能电池组件串联数Ns 太阳能电池组件按一定数目串联起来,就可获得所需要的工作电压,但是,太阳能电池组件的串联数必须适当。串联数太少,串联电压低于蓄电池浮充电压,方阵就不能对蓄电池充电。如果串联数太多使输出电压远高于浮充电压时,充电电流也不会有明显的增加。因此,只有当太阳能电池组件的串联电压等于合适的浮充电压时,才能达到最佳的充电状态。

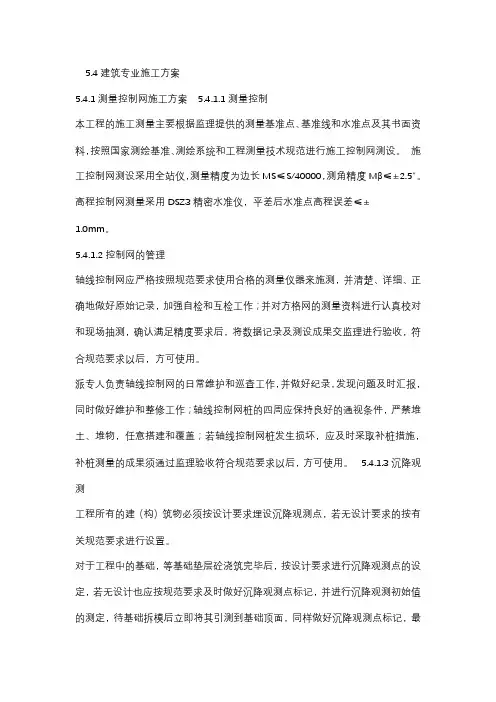

5.4建筑专业施工方案 5.4.1测量控制网施工方案 5.4.1.1测量控制 本工程的施工测量主要根据监理提供的测量基准点、基准线和水准点及其书面资料，按照国家测绘基准、测绘系统和工程测量技术规进行施工控制网测设。施工控制网测设采用全站仪，测量精度为边长MS≤S/40000，测角精度Mβ≤±2.5″。高程控制网测量采用DSZ3精密水准仪，平差后水准点高程误差≤± 1.0mm。 5.4.1.2控制网的管理 轴线控制网应严格按照规要求使用合格的测量仪器来施测，并清楚、详细、正确地做好原始记录，加强自检和互检工作；并对方格网的测量资料进行认真校对和现场抽测，确认满足精度要求后，将数据记录及测设成果交监理进行验收，符合规要求以后，方可使用。 派专人负责轴线控制网的日常维护和巡查工作，并做好纪录，发现问题及时汇报，同时做好维护和整修工作；轴线控制网桩的四周应保持良好的通视条件，严禁堆土、堆物，任意搭建和覆盖；若轴线控制网桩发生损坏，应及时采取补桩措施，补桩测量的成果须通过监理验收符合规要求以后，方可使用。 5.4.1.3沉降观测 工程所有的建（构）筑物必须按设计要求埋设沉降观测点，若无设计要求的按有关规要求进行设置。 对于工程中的基础，等基础垫层砼浇筑完毕后，按设计要求进行沉降观测点的设定，若无设计也应按规要求及时做好沉降观测点标记，并进行沉降观测初始值的测定，待基础拆模后立即将其引测到基础顶面，同样做好沉降观测点标记，最后引测到设计规定的沉降观测点上。 对于一般建（构）筑物，按照施工规要求，基础施工完毕后开始进行沉降观测。 5.4.2 电缆沟土建工程施工方案5.4.2.1土方开挖 土方开挖采用挖掘机反铲开挖，将沟渠开挖出的土方堆放在设计道路区域，待一段开挖到位后，挖掘机再开挖同一段道路土方，同时配合自卸式翻斗汽车将余土装运到弃土堆放区。土方开挖过程中应将留作回填的好素土留够堆好。土方开挖到位后，采用人工清槽捡底，铺砂垫层，用蛙式打夯机夯实后作砼垫层。 5.4.2.2模板工程 （1）模板工程以组合定型钢模板为主，U型卡连接、φ48钢管备楞、对拉螺栓紧固（框架局部异形截面另外加工部分异型钢模板或用δ=25mm厚木板制安），
