第4章 交流电力控制电路和交交变频电路
4.1光台灯由单相交流调压电路供电,设该台灯可看作电阻负载,在α=O 时输出
功率为最大值,试求功率为最大输出功率的80%,50%时的开通角α。
解: α=O 时的输出电压最大,为
Uomax=1)sin 2(10
1U t U =∏?∏ω 此时负载电流最大,为
Iomax=R
U R u o 1max = 因此最大输出功率为
输出功率为最大输出功率的80%时,有:
Pmax=Uomax Iomax=R
U 2
1 此时,
Uo=18.0U
又由
Uo=U1∏
-∏+∏αα22sin 解得
?=54.60α
同理,输出功率为最大输出功率的50%时,有:
Uo=15.0U
又由
Uo=U1∏
-∏+∏αα22sin ?=90α
4.2交流调压电路和交流调功电路有什么区别?二者各运用于什么样的负载?为什
么?
答:交流调压电路和交流调功电路的电路形式完全相同,二者的区别在于控制方式不同。 交流调压电路是在交流电源的每个周期对输出电压波形进行控制。而交流调功电路是将负载与交流电源接通几个波,再断开几个周波,通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。
交流调压电路广泛用于灯光控制(如调光台灯和舞台灯光控制)及异步电动机的软起动,也用于异步电动机调速。在供用电系统中,还常用于对无功功率的连续调节。此外,在高电压小电流或低电压大电流直流电源中,也常采用交流调压电路调节变压器一次电压。如采用晶
闸管相控整流电路,高电压小电流可控直流电源就需要很多晶闸管串联;同样,低电压大电流直流电源需要很多晶闸管并联。这都是十分不合理的。采用交流调压电路在变压器一次侧调压,其电压电流值都不太大也不太小,在变压器二次侧只要用二极管整流就可以了。这样的电路体积小、成本低、易于设计制造。
交流调功电路常用于电炉温度这样时间常数很大的控制对象。由于控制对象的时间常数大,没有必要对交流电源的每个周期进行频繁控制。
4.3.是TCR,什么是TSC?它们的基本原理是什么?各有何特点?
答:TCR是晶闸管控制电抗器。TSC是晶闸管投切电容器。
二者的基本原理如下;
TCR是利用电抗器来吸收电网中的无功功率(或提供感性的无功功率),通过对晶闸管开通角角 的控制,可以连续调节流过电抗器的电流,从而调节TCR从电网中吸收的无功功率的大小。
TSC则是利用晶闸管来控制用于补偿无功功率的电容器的投入和切除来向电网提供无功功率(提供容性的无功功率)。
二者的特点是:
TCR只能提供感性的无功功率,但无功功率的大小是连续的。实际应用中往往配以固定电容器(FC),就可以在从容性到感性的范围内连续调节无功功率。
TSC提供容性的无功功率,符合大多数无功功率补偿的需要。其提供的无功功率不能连续调节但在实用中只要分组合理,就可以达到比较理想的动态补偿效果。
4.4单相交交变频电路和直派电动机传动用的反并联可控整流电路有什么不同?
答：单相交交变频电路和直流电动机传动用的反并联可控整流电路的电路组成是相同的,均由两组反并联的可控整流电路组成。但两者的功能和工作方式不同。
单相交交变频电路是将交流电变成不同频率的交流电,通常用于交流电动机传动,两组可控整流电路在输出交流电压一个周期里,交替工作各半个周期,从而输出交流电。
而直流电动机传动用的反并联可控整流电路是将交流电变为直流电,两组可控整流路中哪丁组工作并没有像交交变频电路那样的固定交替关系,而是由电动机工作状态的需要决定。
4.5.交交变频电路的最高输出频率是多少?制约输出频率提高的因素是什么?
答:一般来讲,构成交交变频电路的两组变流电路的脉波数越多,最高输出频率就越高。当交交变频电路中采用常用的6脉波三相桥式整流电路时,最高输出频率不应高于电网频率的1/3~1/2。当电网频率为50Hz时,交交变频电路输出的上限频率为20Hz左右。
当输出频率增高时,输出电压一周期所包含的电网电压段数减少,波形畸变严重,电压波形畸变和由此引起的电流波形畸变以及电动机的转矩脉动是限制输出频率提高的主要因素。
4.6交交变频电路的主要特点和不足是什么?其主要用途是什么?
答:交交变频电路的主要特点是:
只用一次变流效率较高;可方便实现四象限工作;低频输出时的特性接近正弦波。
交交变频电路的主要不足是:
接线复杂 如采用三相桥式电路的三相交交变频器至少要用36只晶闸管;受电网频率和变流电路脉波数的限制,输出频率较低;输出功率因数较低;输入电流谐波含量大,频谱复
杂。
主要用途:500千瓦或1000千瓦以下的大功率、低转速的交流调速电路,如轧机主传动装置、鼓风机、球磨机等场合。
4.7.三相交交变频电路有那两种接线方式?它们有什么区别?
答:三相交交变频电路有公共交流母线进线方式和输出星形联结方式两种接线方式。 两种方式的主要区别在于:
公共交流母线进线方式中,因为电源进线端公用,所以三组单相交交变频电路输出端必须隔离。为此,交流电动机三个绕组必须拆开,共引出六根线。
而在输出星形联结方式中,因为电动机中性点和变频器中中性点在一起;电动机只引三根线即可,但是因其三组单相交交变频器的输出联在一起,其电源进线必须隔离,因此三组单相交交变频器要分别用三个变压器供电。
4.8.在三相交交变频电路中,采用梯形波输出控制的好处是什么?为什么?
答：在三相交交变频电路中采用梯形波控制的好处是可以改善输入功率因数。
因为梯形波的主要谐波成分是三次谐波,在线电压中,三次谐波相互抵消,结果线电压仍为正弦波。在这种控制方式中,因为桥式电路能够较长时间工作在高输出电压区域(对应梯形波的平顶区), α角较小,因此输入功率因数可提高15%左右。
4.9..试述矩阵式变频电路的基本原理和优缺点。为什么说这种电路有较好的发展前 景? 答:矩阵式变频电路的基本原理是：
对输入的单相或三相交流电压进行斩波控制,使输出成为正弦交流输出。
矩阵式变频电路的主要优点是:输出电压为正弦波;输出频率不受电网频率的限制;输入电流也可控制为正弦波且和电压同相;功率因数为l,也可控制为需要的功率因数;能量可双向流动,适用于交流电动机的四象限运行;不通过中间直流环节而直接实现变频,效率较高。 矩阵式交交变频电路的主要缺点是:所用的开关器件为18个,电路结构较复杂,成本较高,控制方法还不算成熟;输出输入最大电压比只有0.866,用于交流电机调速时输出电压偏低。
因为矩阵式变频电路有十分良好的电气性能,使输出电压和输入电流均为正弦波,输入功率因数为l,且能量双向流动,可实现四象限运行;其次,和目前广泛应用的交直交变频电路相比,虽然多用了6个开关器件,却省去直流侧大电容,使体积减少,且容易实 现集成化和功率模块化。随着当前器件制造技术的飞速进步和计算机技术的日新月异,矩阵式变频电路将有很好的发展前景。
4.10．三相三线制交流调压电路，电阻负载，开通角α＝（ ）；其中当电路处于三个晶闸管导通和两个晶闸管导通交替状态的时，1α＝（ ），每个晶闸管导通时间1θ＝（ ）；当电路处于任一时刻都是两个晶闸管导通时2α＝（ ），晶闸管的导通时间2θ＝（ ）；当电路处于两个晶闸管导通的和无晶闸管导通的交替状态时3α＝（ ），晶闸管的导通时间3θ＝（ ）
答案：?0——?150；?0——?60，?180―α；?60——?90，?120；?90——?150，?300－2α
4.20单相交流调压电阻负载，移相角1α=( ),电阻感负载，移相范围2α＝（ ）
答案：0——∏，——∏

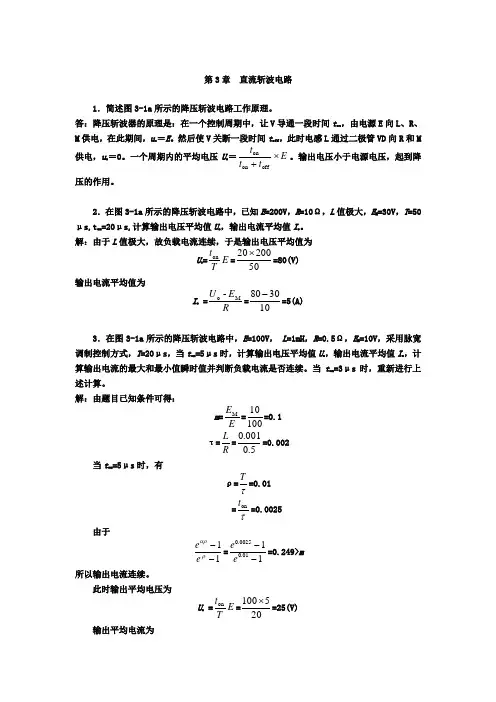

4.21降压斩波电路，如图：P101图3－1
VT 的开关周期是T=3001s,导通时间3
T ，E=100V , L=50mH.R=1Ω 求：负载U 0, I 0 ，流过UT 和VD 的电流I dT , I dD ;输入功率和负载功率P i , P R 解：X=Ω=???∏=∏=-9.6510
50300223fL L ω X ?R Ud=V T Ton T 3.3331002== , Id=A R Ud 3.331
3.33== I dT =A Id dt i T
T T 1.113130==? I dD =A Id dt I T T
T
D 2.223213==
? Pi=KW EI dt i T E dt Ei T T
T
dT T T 11.11.1110013
030=?===??
P R =UdIa=33.3?33.3=1.11KW
4.22单相交流调压，阻感负载，U F =220V , L=
5.5mH, R=1Ω
求：移相角α＝？最大负载电流有效值I=?最大输出功率Pmax=?功率因数Cos ?=?
解：（1）?=???∏==-601
105.5502arctan arctan 3
R UL ? 所以 ?≤≤?18060α
（2）?α=时， 电流连续，电流最大
I=()
A Z U 110105.5502122031=???∏+=- (3) P=KW I U I U 1.1260cos 110220cos cos 211=???==α?
4.23.画出上题中U 1, U 0, I 0, U VT, 的波形
解： 见P113 图4－2
4.24．三相三线交流调压，负载星形连接，原理如图4-9(a),电阻负载，画出??=120,60α；U 相负载R 的电压波形。
4.25电路，负载电流i 0和负载电压U 0如下图所示，请填出P 组，N 组在不同时间内的工作状态
在0到t 1期间， P 组工作在（ ）状态，N 组工作在（ ）状态； 在t 1到t 2期间， P 组工作在（ ）状态，N 组工作在（ ）状态；
在t2到t3期间，P组工作在（）状态，N组工作在（）状态；在t3到t4期间，P组工作在（）状态，N组工作在（）状态；答案：整流，阻断；逆变，阻断；阻断，整流；阻断，逆变；
电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t
电力电子技术答案 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 、I 、I 。 πππ4 π4 π2 5π4a) b)c) 图1-43 图2-27 晶闸管导电波形 解：a) I d1= π21?π πωω4 )(sin t td I m =π2m I (122+)≈0.2717 I m I 1= ?π πωωπ 4 2 )()sin (21 t d t I m =2m I π 2143+≈0.4767 I m b) I d2 = π1?π πωω4)(sin t td I m =π m I ( 12 2 +)≈0.5434 I m I 2 = ? π π ωωπ 4 2) ()sin (1 t d t I m = 2 2m I π 21 43+ ≈0.6741I m c) I d3=π21?2 )(π ωt d I m =41 I m I 3 =? 2 2 ) (21π ωπt d I m = 2 1 I m 2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、 I m3各为多少? 解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1≈4767.0I ≈329.35， I d1≈0.2717 I m1≈89.48 b) I m2≈ 6741 .0I ≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314, I d3= 4 1 I m3=78.5 2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益 1α和2α， 由普通晶阐管的分析可得， 121=+αα是器件临界导通的条件。1 21＞αα+两个等效晶体管过饱和而导通；
《电力电子技术》试卷 一．填空（共15分，1分/空） 1.电力电子技术通常可分为（）技术和（）技术两个分支。 2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。 3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U ，忽略主电路 2 各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。 4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。 5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。 6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。 7.控制角α与逆变角β之间的关系为（）。 二．单选（共10分，2分/题） 1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。 A.直流断路器 B. 快速熔断器 C.过电流继电器 2．晶闸管属于（）。 A.不可控器件 B. 全控器件 C.半控器件 3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。 A．180O B.90O C.120O 4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。 A.60 B. 180 C. 120 5．把交流电变成直流电的是（）。 A. 逆变电路 B.整流电路 C.斩波电路 三．多选（共10分，2分/题） 1．电力电子器件一般具有的特征有。 A.所能处理电功率的大小是其最重要的参数 B.一般工作在开关状态 C.一般需要信息电子电路来控制 D.不仅讲究散热设计，工作时一般还需接散热器 2．下列电路中，不存在变压器直流磁化问题的有。 A.单相全控桥整流电路 B.单相全波可控整流电路 C.三相全控桥整流电路 D.三相半波可控整流电路 3．使晶闸管关断的方法有。 A.给门极施加反压 B.去掉阳极的正向电压 C.增大回路阻抗 D.给阳极施加反压 4．逆变失败的原因有。 A.触发电路不可靠 B.晶闸管发生故障 C.交流电源发生故障 D.换相裕量角不足 5．变压器漏抗对整流电路的影响有。 A.输出电压平均值降低 B.整流电路的工作状态增多 C.晶闸管的di/dt减小 D.换相时晶闸管电压出现缺口 四．判断（共5分,1分/题） 1.三相全控桥式整流电路带电阻负载时的移相范围是150O。（） 2.晶闸管是一种四层三端器件。（）
《电力电子技术》习题及解答 思考题与习题 什么是整流它与逆变有何区别 答：整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。 单相半波可控整流电路中，如果： (1)晶闸管门极不加触发脉冲； (2)晶闸管内部短路； (3)晶闸管内部断开； 试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。 答：（1）负载两端电压为0，晶闸管上电压波形与U2相同； （2）负载两端电压为U2，晶闸管上的电压为0； （3）负载两端电压为0，晶闸管上的电压为U2。
某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些 答：带大电感负载的晶闸管额定电流应选择小一些。由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。 某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。 解：设α=0，T 2被烧坏，如下图： 相控整流电路带电阻性负载时，负载电阻上的U d 与I d 的乘积是否等于负载有功功率，为什么带大电感负载时，负载电阻R d 上的U d 与I d 的乘积是否等于负载有功功率，为什么 答：相控整流电路带电阻性负载时，负载电阻上的平均功率d d d I U P =不等于负载有功功率UI P =。因为负载上的电压、电流是非正弦波，除了直流U d 与I d 外还有谐波分量Λ ,,21U U 和Λ,,21I I ，负载上有功功率为Λ+++=22212P P P P d >d d d I U P =。
20××－20××学年第一学期期末考试 《电力电子技术》试卷(A) （时间90分钟 满分100分） （适用于 ××学院 ××级 ××专业学生） 一、 填空题（30分,每空1分）。 1．如下器件：电力二极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是________，属于半控型器件的是________，属于全控型器件的是________；属于单极型电力电子器件的有________，属于双极型器件的有________，属于复合型电力电子器件得有 ________；在可控的器件中，容量最大的是________，工作频率最高的是________，属于电压驱动的是________，属于电流驱动的是________。（只写简称） 2．单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 _，单个晶闸管所承受的最大正向电压和反向电压分别为 和 ；带阻感负载时，α角移相范围为 ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 。 3．直流斩波电路中最基本的两种电路是 和 。 4．升降压斩波电路呈现升压状态时，占空比取值范围是__ _。 5．与CuK 斩波电路电压的输入输出关系相同的有 、 和 。 6．当采用6脉波三相桥式电路且电网频率为50Hz 时，单相交交变频电路的输出上限频率约为 。 7．三相交交变频电路主要有两种接线方式，即 _和 。 8．矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是 ；控制方式是 。 9．逆变器按直流侧提供的电源的性质来分，可分为 型逆变器和 型逆变器。 10．把电网频率的交流电直接变换成可调频率的交流电的变流电路称为 。 二、简答题（18分,每题6分）。 1．逆变电路多重化的目的是什么？如何实现？串联多重和并联多重逆变电路各应用于什么场合？ 2．交流调压电路和交流调功电路有什么异同？ 3．功率因数校正电路的作用是什么？有哪些校正方法？其基本原理是什么？ 三、计算题（40分，1题20分，2题10分，3题10分）。 1．一单相交流调压器，电源为工频220V ，阻感串联作为负载，其中R=0.5Ω，L=2mH 。 试求：①开通角α的变化范围；②负载电流的最大有效值；③最大输出功率及此时电源侧的功率因数；④当2πα＝时，晶闸管电流有效值，晶闸管导通角和电源侧功率因数。 2．.三相桥式电压型逆变电路，工作在180°导电方式，U d =200V 。试求输出相电压的基波幅值U UN1m 和有效值U UN1、输出线电压的基波幅值U UV1m 和有效值U UV1、输出线电压中7次谐波的有效值U UV7。 3 ．如图所示降压斩波电路E=100V ，L 值极大，R=0.5Ω，E m =10V ，采用脉宽调制控制方式，T=20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值
电力电子课后答案 第二章 2.2 使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答： 使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者U AK >0且U GK >0； 维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 2.3图2-1中阴影部分表示流过晶闸管的电流波形，各波形的电流最大值均为m I ， 试计算各波形的电流平均值1d I 、2d I 、3d I 与电流有效值1I 、2I 、3I ，和它们的波形系数1f K ，2f K ，3f K 。 题图2.1 晶闸管导电波形 解： a) 1d I = 4 1 2sin()(1)0.27222 m m m I I t I π π ωπ π= +≈? 1I 24 131(sin )()0.4822 42m m m I I t d wt I ππ ?π π = +≈? 111/0.48/0.27 1.78f d m m K I I I I === b) 2d I =412 sin ()(1)0.5422 m m m I I td wt I ππ?=+=∏? 2I 24 21 31(sin )()0.67242m m m I I t d wt I π π ?π π = +≈? 222/0.67/0.54 1.24f d m m K I I I I === c) 3d I = 20 1 1()24 m m I d t I π ωπ = ? 3I 220 1 1()22 m m I d t I π ωπ = ? 333/0.5/0.252f d m m K I I I I === 2.4. 如果上题中晶闸管的通态平均电流为100A ，考虑晶闸管的安全裕量为1.5，问其允许通
电力电子技术试题 1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。。 4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。 5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。 6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移 相使输出电压下降。（写出四种即可） 10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压 型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180o 度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120o 度。 11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。 12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。 13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。 14、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表 示900V。 15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同 步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。 19、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn等于 1.57倍I T（AV），如果I T（AV）=100安培， 则它允许的有效电流为157安培。通常在选择晶闸管时还要留出 1.5—2倍的裕量。 20、通常变流电路实现换流的方式有器件换流，电网换流，负载换流，强迫换流四种。 21、在单相交流调压电路中，负载为电阻性时移相范围是0，负载是阻感性时移相范围是 。 22、在电力晶闸管电路中，常用的过电压保护有避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收等几种。 23、。晶闸管的维持电流I H是指在温度40度以下温度条件下，门极断开时，晶闸管从较大通态电流下降到 刚好能保持导通所必须的最小阳极电流。 25、普通晶闸管的图形符号是，三个电极分别是阳极A，阴极K和门极G晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H时，导通的晶闸管关断。.。 27、绝缘栅双极型晶体管是以电力场效应晶体管栅极；作为栅极，以以电力晶体管集电极和发射极复合而成。 29、晶闸管的换相重叠角与电路的触发角α；变压器漏抗X B；平均电流I d；电源相电压U2。等到参数有关。
《电力电子技术》习题解答 第1章电力电子器件思考题与习题 2.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 2.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定? 2.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？ 2.4晶闸管的非正常导通方式有哪几种？ 2.5请简述晶闸管的关断时间定义。 2.6试说明晶闸管有哪些派生器件？ 2.7请简述光控晶闸管的有关特征。 2.8型号为KP100-3，维持电流I H=4mA的晶闸管，使用在图题2.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量) 图题2.8 2.9 图题2.9中实线部分表示流过晶闸管的电流波形，其最大值均为I m，试计算各图的电流平均值．电流有效值和波形系数。
图题2．9 2.10上题中，如不考虑安全裕量，问额定电流100A的晶闸管允许流过的平均电流分别是多少? 2.11某晶闸管型号规格为KP200-8D，试问型号规格代表什么意义? 2.12如图题2.12所示，试画出负载R d上的电压波形(不考虑管子的导通压降)。 图题2.12 2.13在图题2.13中，若要使用单次脉冲触发晶闸管T导通，门极触发信号（触发电压为脉冲）的宽度最小应为多少微秒（设晶闸管的擎住电流I L=15mA）？ 图题2.13 2.14单相正弦交流电源，晶闸管和负载电阻串联如图题2.14所示，交流电源电压有效值为220V。 (1)考虑安全余量，应如何选取晶闸管的额定电压？ (2)若当电流的波形系数为K f=2.22时，通过晶闸管的有效电流为100A，考虑晶闸管的安全余
德州科技职业学院机电系14级机电专业 期末考试试题 《电力电子技术》试卷 一、选择（每题1.5分，共60分） 1、 晶闸管内部有（ ）个PN 结。 A 、1 B 、2 C 、3 D 、4 2、晶闸管在电路中的门极正向偏压（ ）越好。 A 、越大 B 、越小 C 、不变 D 、越稳定 3、晶闸管的通态电流（额定电流）是用电流的（ ）来表示的。 A 、有效值 B 、最大值 C 、平均值 D 、瞬时值 4、双向晶闸管是用于交流电路中的，其外部有（ ）个电极。 A 、一个 B 、两个 C 、三个 D 、四个 5、下列电力半导体器件电路符号中，表示IGBT 器件电路符号的是（ ） 6、比较而言，下列半导体器件中开关速度最快的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 7、比较而言，下列半导体器件中开关速度最慢的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 8、比较而言，下列半导体器件中性能最好的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 9、比较而言，下列半导体器件中输入阻抗最大的的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 10、下列半导体器件中属于电流型控制器件的是（ ） A 、IPM B 、MOSFET C 、IGBT D 、GTO 11、逆变电路输出频率较高时，电路中的开关元件应采用（ ） A 、晶闸管 B 、单结晶体管 C 、电力晶体管 D 、绝缘栅双极型晶体管 12、电力场效应管MOSFET 适于在（ ）条件下工作 A 、直流 B 、低频 C 、中频 D 、高频 13、要使绝缘栅双极型晶体管导通，应（ ） A 、在栅极加正电压 B 、在集电极加正电压 C 、在栅极加负电压 D 、
电力电子技术习题集 习题一 1.试说明什么是电导调制效应及其作用。 2.晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？ 晶闸管由导通变为关断的条件是什么，如何实现？ 3.有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？ 4.图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为 I m，试计算各波形的电流平均值、有效值。如不考虑安全裕量，额 定电流100A的晶闸管，流过上述电流波形时，允许流过的电流平均值I d各位多少？ (f) 图1-30 习题1-4附图 5.在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管 充分导通，触发脉冲宽度至少要多宽？图中，E=50V；L=0.5H；R=0.5?; I L=50mA（擎住电流）。
图1-31习题1-5附图图1-32习题1-9附图 6.为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO却可 以？ 7.GTO与GTR同为电流控制器件，前者的触发信号与后者的驱动信号 有哪些异同？ 8.试比较GTR、GTO、MOSFET、IGBT之间的差异和各自的优缺点及主 要应用领域。 9.请将VDMOS（或IGBT）管栅极电流波形画于图1-32中，并说明电 流峰值和栅极电阻有何关系以及栅极电阻的作用。 10.全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。 11.限制功率MOSFET应用的主要原因是什么？实际使用时如何提 高MOSFET的功率容量？ 习题二
1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5?，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。 2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V 连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。 系统采用220V的交流电压通过降压变压器供电，且晶闸管的最小控制角αmin＝30°，（设降压变压器为理想变压器）。试求： （1）变压器二次侧电流有效值I2； （2）考虑安全裕量，选择晶闸管电压、电流定额； （3）作出α＝60°时，u d、i d和变压器二次侧i2的波形。 3．试作出图2-8所示的单相桥式半控整流电路带大电感负载，在α＝30°时的u d、i d、i VT1、i VD4的波形。并计算此时输出电压和电流的平均值。 4．单相桥式全控整流电路，U2＝100V，负载中R＝2 ?，L值极大，反电动势E＝60V，当α＝30°时，试求： （1）作出u d、i d和i2的波形； （2）求整流输出电压平均值U d、电流I d，以及变压器二次侧电流有效值I2。 5. 某一大电感负载采用单相半控桥式整流接有续流二极管的电路， 负载电阻R=4Ω，电源电压U2=220V，α=π/3，求：
电力电子技术》课程习题集、单选题
1. 晶闸管内部有（）PN结。 A 、一个B 、 二个 C 、三个D 、 四个 2. A电力二极管内部有（）个PN结。一个B 、二个 C 、三个D 、 四个 3. 双向晶闸管是用于交流电路中的，其外部有 （ ）电极。 A 、一个B 、 两个 C 、三个D 、 四个 4. 比较而言，下列半导体器件中开关速度最快的 是（）。 A 、GTO B 、 GTR C 、MOSFET D 、 SR 5. 下列半导体器件中属于电流型控制器件的是 （） A 、GTR B 、 MOSFET C 、IGBT D 、 SR 6. 比较而言，下列半导体器件中开关速度最慢的 是（）。 A 、GTO B 、 GTR C 、MOSFET D 、 IGBT 7. 下列半导体器件中属于电压型控制器件的是 （）。 A 、GTO B 、 GTR C 、MOSFET D 、 SR 8. 压敏电阻在晶闸管整流电路中主要是用来作 （）。 A 、分流B 、 降压 C 、过电压保护D 、 过电流保 护 9. 晶闸管两端并联一个RC电路的作用是（）。 A 、分流B 、 降压 C 、过电压保护D 、 过电流保 护 10 . 普通晶闸管的通态电流（额定电流）是用电流 的（） A 、有效值B 、 最大值 C平均值D最小值 11. 晶闸管在电路中的门极正向偏压（）愈好。 来表示 的。
A 、愈大 B 、愈小 C 、不变 D 、为零 12. 快速熔断器在晶闸管整流电路中主要是用来作 （ A 、分流 B 、降压 C 、过电压保护 D 、过电流保护 13. 当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相 A 、 串联 B 、并联 C 、串并联 14. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工 作在 （ ） 。 A 、导通状态 B 、关断状态 C 、饱和状态 D 、不定 15. 当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 A 、 串联 B 、并联 C 、串并联 A 、电阻性 B 、电感性 C 、反电动势 D 、不定 17. 晶闸管可控整流电路中的控制角 α 减小，则输出的电压平均值会（ A 、不变 B 、增大 C 、减小 D 、不定 18. 三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（ A 、三相的大 B 、单相的大 C 、一样大 D 、不定 19. 单相半波可控整流电路输出直流电压的平均值最大等于整流前交流电压有效值的 倍。 B 、0.5 C 、 0.45 D 、0.9 20. 单相桥式可控整流电路输出直流电压的平均值最大等于整流前交流电压有效值的 倍。 A 、 1 B 、0.5 C 、 0.45 D 、0.9 21. 为了让晶闸管可控整流电感性负载电路正常工作，应在电路中负载两端并联接入 （ ）。 A 、三极管 B 、续流二极管 C 、保险丝 D 、晶闸管 22. 晶闸管可整流电路中直流端的蓄电池或直流电动机应该属于（ A 、电阻性 B 、电感性 16. 晶闸管整流电路中直流电动机应该属于 （ ）负载。 ）。 ）。 ）。 A 、1 ）负载。
考试试卷 一、填空题（本题共17小题，每空1分，共20分） 1、晶闸管是硅晶体闸流管的简称，常用的外形有与。 2、选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以。 3、晶闸管的导通条件是。 4、晶闸管的断态不重复峰值电压U DSM与转折电压U BO在数值大小上应为U DSM U BO。 5、从晶闸管的伏安特性曲线可知，晶闸管具有的特性。 6、把晶闸管承受正压起到触发导通之间的电角度称为。 7、触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法，目前采用较多的是 触发方法。 8、可控整流电路，是三相可控整流电路最基本的组成形式。 9、在三相半波可控整流电路中，电感性负载，当控制角时，输出电压波形出现负值，因而常加续流二极管。 10、三相桥式整流电路中，当控制角α＝300时，则在对应的线电压波形上触发脉冲距波形原点为。 11、考虑变压器漏抗的可控整流电路中，如与不考虑漏抗的相比，则使输出电压平均值。 12、有源逆变器是将直流电能转换为交流电能馈送回的逆变电路。 13、有源逆变产生的条件之一是：变流电路输出的直流平均电压U d的极性必 须保证与直流电源电势E d的极性成相连，且满足|U d|<|E d|。 14、为了防止因逆变角β过小而造成逆变失败，一般βmin应取，以保 证逆变时能正常换相。 15、载波比(又称频率比)K是PWM主要参数。设正弦调制波的频率为f r，三 角波的频率为f c，则载波比表达式为K= 。 16、抑制过电压的方法之一是用吸收可能产生过电压的能量，并用 电阻将其消耗。 17、斩波器的时间比控制方式分为、、三种方式。 二、选择题（本题共10小题，每题1分，共10分） 1、晶闸管的伏安特性是指( ) A、阳极电压与门极电流的关系 B、门极电压与门极电流的关系 C、阳极电压与阳极电流的关系 D、门极电压与阳极电流的关系
电力电子技术第五版课后习题及答案 第二章电力电子器件 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2.使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Imπ4π4π25π4a)b)c)图1-43
图2-27晶闸管导电波形 解：a)I d1=π21ππωω4 )(sin t td I m=π2m I(122+)≈0.2717I m I1=π π ωωπ42)()sin(21 t d t I m=2m Iπ 2143+≈0.4767I m b)I d2= π1ππωω4)(sin t td I m=πm I(122+)≈0.5434I m I 2=ππωωπ42)()sin(1t d t I m=2 2m Iπ2143+≈0.6741I m c)I d3=π2120)(πωt d I m=4 1I m I3=2 02)(21πωπt d I m=2 1I m2-5上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I =157A，由上题计算结果知 a)I m1≈4767 .0I≈329.35，I d1≈0.2717I m1≈89.48 2/16b)I m2≈6741.0I≈232.90, I d2≈0.5434I m2≈126.56c)I m3=2I=314, I d3=41
《电力电子技术》习题解答 第2章 思考题与习题 2.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。 导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。 2.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定? 答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。 2.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？ 答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。 2.4晶闸管的非正常导通方式有哪几种？ 答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。 2.5请简述晶闸管的关断时间定义。 答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。即gr rr q t t t +=。 2.6试说明晶闸管有哪些派生器件？ 答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。 2.7请简述光控晶闸管的有关特征。 答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。主要用于高压大功率场合。 2.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题2.8所示电路中是否合理，为什
电力电子技术习题集 习题一 1. 试说明什么是电导调制效应及其作用。 2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断 的条件是什么，如何实现？ 3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？ 4. 图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电 流平均值、有效值。如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？ (f) 图1-30 习题1-4附图 5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽 度至少要多宽？图中，E =50V ；L =0.5H ；R =0.5?; I L =50mA （擎住电流）。 图1-31习题1-5附图 图1-32习题1-9附图 6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？ 7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？ 8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。 9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻 有何关系以及栅极电阻的作用。 10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。 11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容 量？ 习题二
1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5?，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。 2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。系统采用220V的交流电压通过降压变压器供电，且晶闸管的最小控制角αmin＝30°，（设降压变压器为理想变压器）。试求： （1）变压器二次侧电流有效值I2； （2）考虑安全裕量，选择晶闸管电压、电流定额； （3）作出α＝60°时，u d、i d和变压器二次侧i2的波形。 3．试作出图2-8所示的单相桥式半控整流电路带大电感负载，在α＝30°时的u d、i d、i VT1、 i VD4的波形。并计算此时输出电压和电流的平均值。 4．单相桥式全控整流电路，U2＝100V，负载中R＝2 ?，L值极大，反电动势E＝60V，当α＝30°时，试求： （1）作出u d、i d和i2的波形； （2）求整流输出电压平均值U d、电流I d，以及变压器二次侧电流有效值I2。 5. 某一大电感负载采用单相半控桥式整流接有续流二极管的电路，负载电阻R=4Ω，电源电 压U2=220V，α=π/3，求： (1) 输出直流平均电压和输出直流平均电流； (2) 流过晶闸管（整流二极管）的电流有效值； (3) 流过续流二极管的电流有效值。 6．三相半波可控整流电路的共阴极接法和共阳极接法，a、b两相的自然换相点是同一点吗？ 如果不是，它们在相位上差多少度？试作出共阳极接法的三相半波可控的整流电路在α＝30°时的u d、i VT1、u VT1的波形。 7. 三相半波可控整流电路带大电感性负载，α＝π/3，R=2Ω，U2=220V，试计算负载电流I d， 并按裕量系数2确定晶闸管的额定电流和电压。 8．三相桥式全控整流电路，U2＝100V，带阻感性负载，R＝5 ?，L值极大，当α＝60°，试求： （1）作出u d、i d和i VT1的波形； （2）计算整流输出电压平均值U d、电流I d，以及流过晶闸管电流的平均值I dVT和有效值 I VT； （3）求电源侧的功率因数； （4）估算晶闸管的电压电流定额。 9．三相桥式不控整流电路带阻感性负载，R＝5 ?，L＝∞，U2＝220V，X B=0.3 ?，求U d、I d、 I VD、I2和γ的值，并作出u d、i VD1和i2的波形。 10．请说明整流电路工作在有源逆变时所必须具备的条件。 11．什么是逆变失败？如何防止逆变失败？ 12. 三相全控桥变流器，已知L足够大、R=1.2Ω、U2=200V、E M= -300V，电动机负载处于 发电制动状态，制动过程中的负载电流66A，此变流器能否实现有源逆变？求此时的逆变角β。 13．三相全控桥变流器，带反电动势阻感负载，R＝1 ?，L＝∞，U2＝220V，L B=1mH，当 E M＝－400V，β＝60°时求U d、I d和γ的值，此时送回电网的有功功率是多少？
北京交通大学学生考试试题 课程名称：电力电子技术（A 卷） 2009 –2010学年 2学期 出题：课程组 题号 一 二 三 四 五 六 七 总成绩 得分 阅卷人 一、单选题（每题2分，共20分） 1、下列功率器件中，哪种器件最适合于小功率、高开关频率的变换器？ ① SCR ② IGBT ③ MOSFET ④ IGCT 2、在单相全控桥带大电感负载电路中，晶闸管可能承受的最大正向电压为： ① 0.707U 2 ② 1.414U 2 ③ 0.9U 2 ④ 3.14U 2 3、对三相半波可控整流电路电阻性负载来说，触发脉冲的移相范围是： ① 0 ~90 ② 0 ~120 ③ 0 ~150 ④ 0 ~180 4、下列哪个电路不能实现输入输出之间的能量双向流动： ① PWM 整流电路 ② 无源逆变电路 ③ 交交变频电路 ④ BUCK 电路 5、单端反激变换器是 ① BOOST 变换器的派生电路 ② BUCK 变换器的派生电路 ③ 丘克变换器的派生电路 ④ BUCK —BOOST 变换器的派生电路 6、在谐振变换器中，ZVS 表示 ① 零电压开关 ② 零电流开关 ③ 硬开关 ④ PWM 开关 7、采用并联缓冲吸收电路的目的是为了 学院 班级 学号 姓名 ------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------
《电力电子技术》习题及解答 第1章思考题与习题 1、1晶闸管的导通条件就是什么? 导通后流过晶闸管的电流与负载上的电压由什么决定? 答:晶闸管的导通条件就是:晶闸管阳极与阳极间施加正向电压,并在门极与阳极间施加正向触发电压与电流(或脉冲)。 导通后流过晶闸管的电流由负载阻抗决定,负载上电压由输入阳极电压U A决定。 1、2晶闸管的关断条件就是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定? 答:晶闸管的关断条件就是:要使晶闸管由正向导通状态转变为阻断状态,可采用阳极电压反向使阳极电流I A减小,I A下降到维持电流I H以下时,晶闸管内部建立的正反馈无法进行。进而实现晶闸管的关断,其两端电压大小由电源电压U A决定。 1、3温度升高时,晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压与反向击穿电压如何变化？ 答:温度升高时,晶闸管的触发电流随温度升高而减小,正反向漏电流随温度升高而增大,维持电流I H会减小,正向转折电压与反向击穿电压随温度升高而减小。 1、4晶闸管的非正常导通方式有哪几种？ 答:非正常导通方式有:(1) I g=0,阳极电压升高至相当高的数值;(1) 阳极电压上升率du/dt过高;(3) 结温过高。 1、5请简述晶闸管的关断时间定义。
答:晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。即gr rr q t t t +=。 1、6试说明晶闸管有哪些派生器件？ 答:快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。 1、7请简述光控晶闸管的有关特征。 答:光控晶闸管就是在普通晶闸管的门极区集成了一个光电二极管,在光的照射下,光电二极管电流增加,此电流便可作为门极电触发电流使晶闸管开通。主要用于高压大功率场合。 1、8型号为KP100-3,维持电流I H =4mA 的晶闸管,使用在图题1、8所示电路中就是否合理,为什么?(暂不考虑电压电流裕量) 图题1、8 答:(a)因为H A I mA K V I <=Ω =250100,所以不合理。 (b) 因为A V I A 2010200=Ω =, KP100的电流额定值为100Ａ,裕量达５倍,太大了。 (c)因为A V I A 1501150=Ω= ,大于额定值,所以不合理。 1、9 图题1、9中实线部分表示流过晶闸管的电流波形,其最大值均为I m ,试计算各图的电流平均值.电流有效值与波形系数。 解:图(a): I T(A V )=π21 ?π ωω0)(sin t td I m =πm I
1. 什么是电力电子技术？ 答：应用于电力领域的、使用电力电子器件对电能进行变换和控制的技术。是一门与电子、控制和电力紧密相关的边缘学科。 2. 说“电力电子技术的核心技术是变流技术”对吗？ 答：对。 3. 模拟电子技术和数字电子技术也是电力电子技术吗？ 答：不是。 4. 举几例日常生活中应用电力电子技术的装置。 答：电动自行车的充电器，手机充电器，电警棍等。 5. 简答“开关电源”和“线性电源”的主要优缺点。 答： 开关电源： 优点：体积小、重量轻、效率高、自身抗干扰性强、输入和输出的电压范围宽、可模块化。 缺点：由于开关工作模式和高频工作状态，对周围设备有一定的干扰。需要良好的屏蔽及接地。 线性电源： 优点：电源技术很成熟，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的噪声干扰。 缺点：是需要庞大而笨重的变压器，所需的滤波电容的体积和重量也相当大，效率低。 将逐步被开关电源所取代。 6. 解释：不可控器件(说明导通和关断的条件)、半控型器件、全控型器件，并举出代表 性器件的名称。 答： 不可控器件：不用控制信号来控制其通、断。导通和关断取决于其在主电路中承受电压的方向和大小。典型器件：电力二极管 导通条件：正向偏置，即承受正向电压，且正向电压＞阀值电压。 关断条件：反向偏置，即承受反向电压。 半控型器件：用控制信号来控制其导通，一旦导通门极就失去控制作用。关断取决于其
在主电路中承受的电压、电流的方向和大小。典型器件：晶闸管 全控型器件：导通和关断均由电路的触发控制信号驱动（驱动状态需保持）。 典型器件：GTR、IGBT、POWER MOSFET。 7. 如图示的二极管伏安特性曲线，示意性地在坐标曲线上标注二极管的参数“反向击穿 电压UB”、“门槛电压UTO”、“正向导通电流IF”及其对应的“正向压降UF”、“反向 漏电流”。 答：
