干作业成孔灌注桩施工方案 一、编制依据及原则 ㈠、编制依据 1、岩土工程勘察报告（详细勘察） 2、《混凝土结构工程施工质量验收规范》50204—2002 3、《建筑地基基础施工质量验收规范》50202—2002 4、《钢筋焊接及验收规程》18—2003 5、《建筑基桩检测技术规范》106—2003 6、《建筑桩基技术规范》94—2008 7、《施工现场临时用电安全技术规范》46—2005 8、《建筑机械使用安全技术规程》33—2001 9、《工程测量规范》50026-93 10、《场界噪音标准》12523—1990 ㈡、编制原则 1、针对本工程特点，结合我公司同类与类似工程施工经验，本着实事求是的科学态度和忠实服务业主的宗旨编制施工方案。 2、坚持实事求是的基础上力求技术先进、方案合理、经济可靠的原则。 3、实行信息化管理，自始至终对施工现场实施全员、全过程、全范围严密监控，坚持动静结合的科学管理原则。 二、工程概述
㈠、工程概况 本工程位于哈平路与朝阳道口交汇处，建设单位为哈尔滨市动力区黎明镇朝阳村委会。，设计单位为哈尔滨中建建筑设计有限公司，总包单位为鼎城建筑工程有限责任公司。 （1）、本工程基础采用干作业钻孔灌注桩： 施工作业面平均在基坑底面-6m处。（具体数据详见下表）。 桩端进入第十层层1m ，总桩数291根。 ㈡、地质概况 详见岩土工程勘察报告： 三、施工组织
四、施工方法 ㈠、施工准备 1、三通一平 ⑴、平整场地：施工场地平整，便于机械行走。 ⑵、施工用水：施工用水主要用于搅拌水泥浆和混凝土养护。 ⑶、施工用电：施工现场昼夜施工，故施工现场夜间照明需保证施工正常亮度，所需用电量较大，现场配备315空开1个。 钻机1台110×1=110 电焊机4台10×4=40 砼泵1台1×110=110 辅助电量50 总用电量P =110+40+110+50=310 2、技术准备 施工人员进驻现场后即开始进行技术准备，技术准备分为内业技术准备和外业技术准备。 ⑴、内业技术准备主要包括： ①组织技术人员认真阅读、审核施工图纸，澄清有关技术问题，
福建省永泰建筑工程公司 永泰城建校教学楼 人 工 挖 孔 桩 施 工 方 案 福建省永泰建筑工程公司
施工准备 1.材料 （1）水泥：宜用425#普硅或矿渣水泥，并有出厂合格证及试验报告。 （2）砂：中砂，含泥量不大于3%。 （3）石子：碎石，粒径10-15mm，含泥量不大于2%。 （4）钢筋：品种和规格均符合设计规定，并有出厂合格证及试验报告。 （5）垫块：用1：2.5水泥砂浆脉18-22号火烧铁丝提前预制。 （6）外加剂：掺合料，根据施工需要并通过试验确定。 2.作业条件 （1）施工场地，必须做好“三通一平”，并根据现场情况，有条件的先做好地面砼垫层，以利施工。现场四周应设置排水沟、集水井，桩孔中抽出积水，经沉淀后排入下水道。施工现场的出土路线应畅通。
（2）按施工图纸准确放线，放出桩位中心线和桩径，并认真进行技术复核，经有关部门办理签证手续，才能开挖桩身土方。 （3）挖桩前，要把桩中心位置向桩的四周引出四个桩心控制点，用牢固的木桩标定。 （4）施工前，施工现场技术负责人和施工员应逐孔全面检查施工准备，逐级进行技术安全交底和安全教育，要使安全、技术管理在思想、组织、措施都得到落实。 （5）专人负责按桩位编号，做好桩孔的垂直中心线、轴线、桩径、桩长和基岩土质的记录；钢筋笼和桩身砼等隐蔽验收记录；收集好桩体砼强度等级等有关技术资料，并在完工后整理编册分送有关单位并送技术部门存档。 （6）护壁模板分节的高度视土质情况而定，一般可用50-100cm，每节模板安装，应设专人严格校核中心位置及护壁厚度，可用十字架对准轴线标记，在十字交叉中心悬吊垂球，复核模板位置，保证垂直度。符合要求后，可用木楔打入土中支撑模板，稳定位置，防止捣砼时模板发生位移。

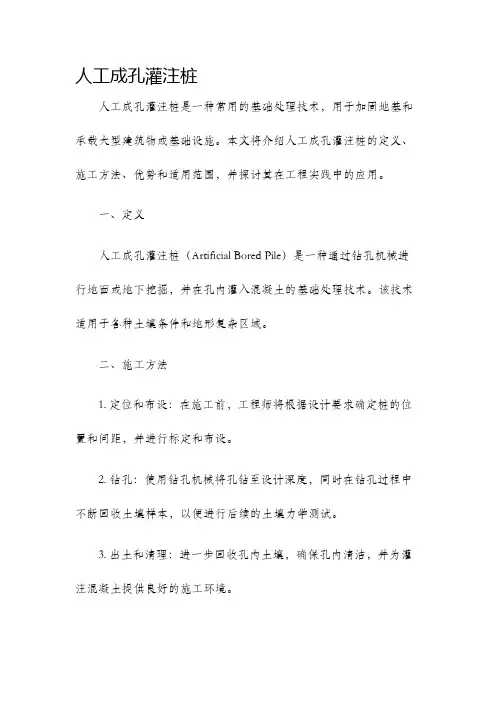

第5节人工挖孔灌注桩施工工艺 1．适用范围 人工成孔灌注桩一般用于桩直径800mm以上，无地下水或地下水较少的粘土、粉质粘土，含水量的砂、砂卵石的粘土层采用，深度一般为6—20m 左右，可用于高层建筑、公用建筑、水工结构。对地下水位较高且流砂量大、涌水量大的冲积地带；近代沉积的含水量高的淤泥、淤泥质土层；持力层埋深较高、较深、超过40m的不宜使用人工挖孔桩。 2．施工准备 (1) 材料质量 ①水泥：宜用42.5级的普通硅酸盐水泥，有出厂合格证并且经试验合格。 ②砂：中砂或粗砂，含泥量不大于3%。石：碎石或卵石粒径10~40mm，含泥量不大于2%。 ③钢筋：品种和规格均应符合设计规定，有出厂合格证和经试验合格后方能使用。 ④外加剂：外加早强剂应通过试验选用，粉煤灰掺合料按试验室试验报告的规定使用。 （2）技术准备 ①施工前应先平整场地，清除障碍物，架设临时设施，如水、电、管线敷设。 ②场地做好排水措施，留设临时通道以及时运走孔边堆放过高的堆土。 ③施工前制定施工方案，施工组织设计，并经编、审、批程序，各种原材料，应送检合格方能使用，施工中严格按配合比施工。 3. 施工工艺 （1）工艺流程 放线定桩位成孔→支护壁→复核桩位（中心）轴线→架设垂直运输架→ 安装吊运设备（如卷场扬机或木辘轱、吊运桶、照明、水泵、通风机等）→ 开挖吊运第二节桩孔土方→先拆第一节模板支第二节护壁模板→浇筑第二节护壁砼→复核桩位(中心)轴线→逐层往下循环作业→开挖底部土方→检查验收持力层→钢筋笼制作→清理扩大头锅底浮浆层、抽水→吊放钢筋笼→清理孔底→放混凝土溜筒（导管）→浇筑桩身混凝土（随浇随振）。 （2）操作要点
一、 二、 三、 适用范围 本方案适用于糯扎渡送广东直流输电工程普洱换流站建筑工程（B 标）混 凝土灌注桩工程。 四、 编写依据 表2-1编写依据 序号 引用资料名称 1 GB 5020—2002《建筑地基基础工程施工质量验收规范》 2 JGJ 79—2002《建筑地基处理技术规范》 3 JGJ 94—2008《建筑桩基技术规范》 4 DL/T 52101.1—2005《电力建设施工质量验收及评定规程 第1部分：土建工程》 5 Q/CSG 10017.3—2007《110kV ～500kV 送变电工程质量检验及评定标准 第3部分：变电土建工程》 6 Q/CSG 11105—2008《南方电网工程工程工艺控制规范》 7 工程设计图纸、施工组织设计（方案）等技术文件 作业（工序）流程图见图3-1。 图3-1 作业（工序）流程图 六、 工作前安全危险源辨析及控制措施 危险源辨识及控制措施见图4-1。 表4-1 工作前安全风险辨析及控制措施表 序 号 安全风险 预控措施 检查结果 1 机械伤害 1、 检查桩基机械性能符合安全使用要求，场地 开桩位放样 桩机就位 桩基成孔 钢筋笼安导管安装 钢筋笼制 完 混凝土浇
5.1、人员配备
八、地质情况介绍 根据《岩土工程勘测报告》可知，站址区域地层结构为：上覆地层为第四系，下伏地层为三叠系。第四系包括：局部分布于道路地带的第四系人工堆积层(Qs)素填土，分布较普遍的第四系残坡积层(Qel+sl)粘性土、含碎石粘性土、碎块石。下伏基岩为三叠系上统橄榄坝组上段(T3g3)的泥岩夹灰岩、泥质灰岩、泥质砂岩。现将各岩土层从上至下分述如下： 人工堆积层(Qs) (0)层素填土：黄褐色，紫红色。稍密，主要分布于站址内道路地带。承载力特征值为90kPa，可作为一般建构筑物的天然地基持力层及下卧层。 残坡积层(Qel+sl) ①层粘土：褐黄色、黄色、紫红色，稍湿，软塑-硬塑状态一般土质均匀，偶见碎石角砾，碎石角砾成分为泥岩、泥质砂岩、泥质灰岩风化碎屑，表层由于含植物根茎，孔隙较大，结构疏松，各地段层厚差异较大，下伏基岩为碳酸盐岩地带层厚0-10m，下伏基岩为泥岩及碎屑岩地带层厚0-30m。该层主要为粘土，局部地段为粉质粘土。按其状态分为(1-1)层(硬塑状态)、(1-2)层(可塑状态)及(1-3)层(软塑状态)三个亚层。(1-1)承载力特征值为190kPa，为良好天然地基持力层及下卧层，(1-2)承载力特征值为165kPa，可作为一般建构筑物的天然地基持力层及下卧层，(1-3)承载力特征值为100kPa，不能作为天然地基持力层，需换填处理。 ②含碎石粘土：褐黄色、黄色，稍湿，可塑-硬塑状态，碎石成分以泥岩、泥质砂岩、泥质灰岩风化碎屑为主，一般粒径2-5cm，大者达10cm，含量25-40%，该层一般分布在地势相对低洼地段及强风化泥岩、泥质砂岩、泥质灰岩的上部，层厚变化较大。该层主要为含碎石粘土，局部地段为含碎石粉质粘土。按其状态分为(2-1)层(硬塑状态)及(2-2)层(可塑状态)两个亚层。(2-1)承载力特征值为200kPa，为良好天然地基持力层及下卧层，(2-2)承载力特征值为175kPa，可作为一般建构筑物的天然地基持力层及下卧层。 ③层碎块石：灰白色、深灰色，中密，主要分布于泥质灰岩表层，成分以泥质灰岩为主，碎石粒径1-8cm；块石主要分布于灰岩表层，成分以灰岩为主，块径一般30-80cm，局部大于120cm，中间充填可塑状态的粘土。局部地段出露，厚度不均，承载力特征值为400kPa，为良好天然地基持力层及下卧层，但不能作为桩基持力层 橄榄坝组层(T3g3) 主要为黄色泥岩夹灰岩、泥质灰岩、泥质砂岩，以下按岩性不同分为④层泥岩、⑤层泥质砂岩、⑥层泥质灰岩和、⑦层灰岩。 ④层泥岩：颜色较杂，以褐黄色、紫红色、褐灰色、灰白色为主，泥质结构，薄层-中厚层状。按风化程度不同分为(4-1)层强风化和(4-2)层中等风化两个亚层。(4-2)层中等风化极少见，站址区以(4-1)层强风化为主。(4-1)层承
人工挖孔灌注桩基础施工方案１、施工测量放线 (1)检查复核控制桩点,检查其建筑基线尺寸是否符合点位,是否通视、易量。 (2)用经纬仪及钢尺测出各轴线和桩位,用红漆标在垫层上,待第三节护壁施工完成后将桩位控制线转移到护壁上,用红油漆标上标志,打入水泥钢针,作为挖孔依据。 (3)放好每桩轴线后,及时报告与业主、总包或监理验线,复核后方可施工。 ２、桩孔施工 (1)桩孔施工工艺流程 准备工作→挖土、石方→孔内排水送风→校正孔中心及几何尺寸→修整孔壁→绑扎护壁钢筋→安装护壁模板→校正中心及模板园度→浇灌护壁混凝土→养护→拆模板、修理护壁砼→下节排水送风挖土……循环施工→达设计要求持力层→做扩大头并用自制可折叠三角尺检查→成孔→钢筋笼制安→清底→砼浇筑。 (2)开挖土、石方 本工程桩身护壁每根桩计划支护一至二节。工程桩土方开挖先中间后周边,?扩底部份先挖桩身圆桩体,再挖扩底尺寸从上到下修成,松散土层用铲、镐开挖,进入强风层后用镐,每节均应检查中心点及几何尺寸,合格后才能进行下道工作。为安全起见，每开挖下节桩孔前，应用长为1.2m的直径20mm钢筋打入土中。测试是否有流砂、淤泥出现，遇到砂层时，每节挖深可降到0.5m,挖深超过5m后,要用鼓风机连续向孔内送内,风管口要求距孔底2m左右,孔内照明采用防爆灯炮,灯炮离孔底2m。 (3)土方运输:在孔口安装支架及0.5t慢速卷扬机,土用吊桶提升。 (4)排水:开挖过程中,如有少量地下水要随挖随用吊桶将泥水一起吊出,如渗水量较大,则在孔底一侧挖集水坑,用高扬程水泵排出。 (5)护壁钢筋安装:护壁钢筋在现场加工孔内绑扎,并留足连接长度,以便下段钢筋搭接。 (6)护壁钢模采用4～8块钢模板组成，插口连接，支模要校正中心位置、直径及圆度。 (7)护壁砼施工:护壁砼应严格按配合比下料搅拌,塌落度控制在４～６cm为宜,为提高早期强度可适当加入早强剂,砼浇筑时应分层沿四周入模,用钢钎捣实,施工前应将上节护壁底清理打毛,以便连接牢固.为便于施工,可在模板顶设置角钢、钢板制成的临时操作平台，供砼浇筑使用。 (8)护壁模板拆除，当护壁砼养护达到一定强度后，便可拆除模板，通常拆模时间为24小时，再进行下一节施工。 (9)尺寸控制,每节护壁模板拆除后,应将桩控制轴线,高程引到每节砼壁上,可用十字线对中,吊大线锤,测出中心线,再用尺找圆周,根据基准点测设孔深。 然后用挖土机装上汽车运走。,挖孔桩的余泥用手推车运到集土坑(10)． 人工挖孔桩施工工艺图 人工挖孔桩成孔及验收 1、当桩孔挖完孔底设计标高或持力层时，施工单位应通知监理会同甲方、勘察、设计及有关质检部门人员共同鉴定是否达到设计要求。如达不到设计要求的持力层，必须下挖和再次鉴定。 2、经鉴定符合要求持力层的桩，要按设计图纸尺寸设计要求迅速做扩大头，清理孔底，再次通知有关部门进行终孔验收。 3、经终孔验收合格的桩，必须取样留样，并按有关要求做好终孔检查验收记录。 4、终孔验收合格后，再次清理孔底，并随即迅速浇捣封底砼。然后进行钢筋笼的安装和浇灌桩身砼。 桩身钢筋笼安装 挖孔桩成孔，验孔后，桩身钢筋笼纵向筋及加劲箍筋应根据设计图纸要求，在加工棚下料、弯制

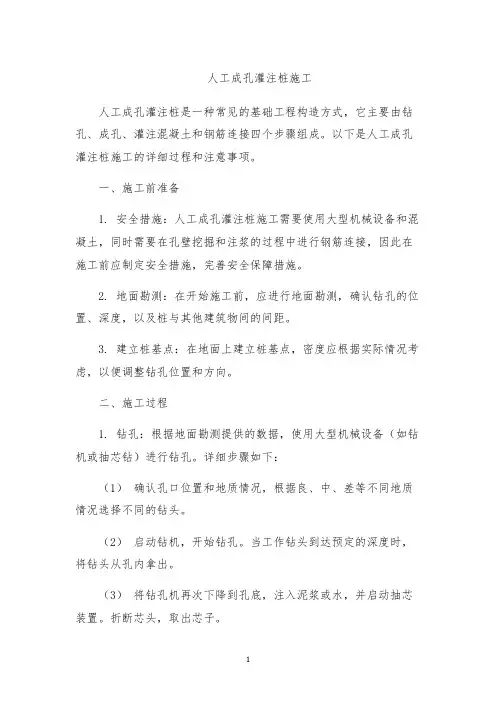

人工挖孔桩施工工艺及流程 尽管现在大型机械发展很迅速，但是在落差比较大的地形，机械总有上不去的地方，所以最原始的方法人工挖孔就不得不被用到施工去，人工挖孔危险系数特别大，所以，一个好的施工工艺和流程是非常重要的。话不多说，直奔正题。 1、总体施工工艺 挖孔桩施工工艺 2、施工准备 平整场地→放中桩（包括护桩）→布置排水沟→桩位顶上搭雨棚→安装提升设备→修整出渣道路。 ①平整场地，清除坡面危石浮土，坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软土层并夯实。 ②测量放样，施测桩基十字线，定出桩孔准确位置，设置护桩并将测量放样结果报驻地监理工程师审查。 ③排水设施，孔口四周挖排水沟，作好排水系统，及时排除地表水，搭好孔口雨棚，安装提升设备，布置好出碴道路，合理堆放材料和机具，不使孔壁压力增加和影响施工。
④孔口防护，井口周围砼制成围圈予以围护，其高度高出地面30cm，防止土石、杂物滚入孔内伤人。若井口地层松软，为防止孔口坍塌，须在孔口周围加固。孔口四周1m范围内用砂浆硬化；孔口周围不能堆放土渣、机具、杂物。孔口四周搭设防护围栏，围栏采用钢筋牢固焊制。停止作业时，孔口设置围栏和警告标示牌。洞口设置钢筋防护网，网格间距不大于20cm。3、挖孔施工 (1) 安装垂直运输架和电动卷扬机 垂直运输架有提升钢框架作为承重结构，配置慢速卷扬机提升。锁口浇筑完混凝土后，提升支架安装在桩孔旁，可通过三角架的转动横移。三角形脚架安装在桩孔正上方，能过电动卷扬机提升渣桶，三角架沿主轴可横向移动。架底可压石头以增加其稳定性。 在运输架上安装滑轮组，穿上卷扬机钢丝绳，在架底位置安装卷扬机，地面运土用手推车或小翻斗车。 在地面按护壁处理挖深1m，安放护壁模板，浇筑C30砼形成井圈，井圈上口即井台座比周围地面或桩基顶标高（两者以高标高为准）高出30cm，以避免井口进水或掉落杂物。 圈顶通过测量准确测设四个控制点以铁钉做标记，通过这四个控制点校核孔中心位置和垂直度。在井圈内壁用油漆做水准标记，以便控制桩底高程。 (2) 安装活底吊桶、活动盖板、照明、水泵及通风机
人工挖孔桩施工工艺标 准 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT

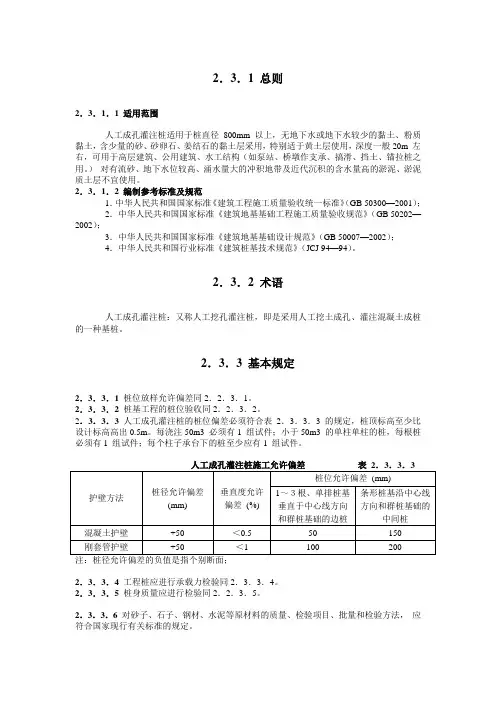

人工挖孔桩施工工艺标准 FJEJ/QBSJ—010406—2003 1使用范围： 人工挖孔桩使用于地下水以上人工填土层、粘土层、粉土层、砂质粘土层、淤泥粘土层和风化岩层。使用性较强，但对涌水量大，存在承压含水层等复杂水文地质条件时，需采取有效的防范措施，否则不宜采用. 2编制参考依据： 《建筑工程施工质量验收统一标准》〔GB50300—2001〕 《建筑地基基础工程施工质量验收规范》〔GB50202—2002〕 《混凝土结构工程施工质量验收规范》〔GB50204—2002〕 《建筑桩基技术规范》〔JGJ94—94〕 3施工准备： 技术准备。 材料要求 GB50204—2002〕等有关规范规定。 主要机具 作业条件 4操作工艺 基本原理 人工挖孔灌注桩是以桩位为中心,利用混凝土或钢护筒做护壁,采用人工挖掘方法(或桩端扩大)，然后安放钢筋笼灌注混凝土而成的基桩。
单桩施工工艺流程 (见下图) 施工工艺要点 ①第一节开挖高度以米为宜（第一节混凝土护壁宜高出地面米便于挡水、挡土）挖土次序先中间后周边。 ②弃土装入箩筐内，由在孔口的一个安装的支架，用卷扬机或电动葫芦提升，弃土堆放应离孔口2米处之外，当天清运。 ③扩大头部分采取先挖桩身圆柱体后再按设计要求的尺寸从上到下削土而成。 ①模板高度一般为1米，用松木板或钢模板拼装成90°弧长，组装而成。 ②模板安装好要进行对中检查（第一节）采用活动十字架和吊锤、钢尺，配合测量，发现偏差移动模板，直到桩中心与模板中心重合，做临时固定后，即可进行护壁混凝土浇注。 先将模板用水浇湿，灌注混凝土时，可用敲击模板或用竹竿、木棒、钢筋等反复钎捣。 一般常温情况下约24小时可以拆模。 当挖孔至桩端持力层岩（土）面时，应及时通知设计和岩土工程勘察单位相关人员，对岩（土）性进行鉴定，做为桩身是否已进入持力层为标准，并留取样品，一式两份，贴好标识并保存。 对重量在1000kg以内的，可用带有卷扬机的活动三木塔吊运机具进行沉放，对直径、长度、重量大的钢筋笼要用吊机安装，吊机的性能必须满足安装的技术指标要求，控制好笼顶标高，固定好。 基桩持力层及进入深度，扩大头尺寸，经验收合格，在护壁标示出桩顶标高位置，浇灌混凝土之前，后台工作已就绪。
浅谈人工挖孔灌注桩施工 发表时间：2017-12-27T14:14:49.503Z 来源：《防护工程》2017年第22期作者：钱中海[导读] 采用人工挖孔灌注桩，具有设备简单，施工操作方便，占用施工场地小，对周围建筑影响小。 池州经济技术开发区建设服务中心安徽省池州市 247100 摘要：采用人工挖孔灌注桩，具有设备简单，施工操作方便，占用施工场地小，对周围建筑影响小，施工质量可靠，工期短，造价低等优点，因此得到广泛应用。尤其对于地理位置比较偏僻的、大型桩基设备很难进场、基础工程量不大、采用满堂大开挖实际情况不允许的位置更适合。但由于是工人在地下作业，对安全性要求高，要做好安全防范措施。关键词：人工挖孔灌注桩适用范围、一般构造要求、施工工艺要求、安全技术措施。 适用范围： 人工挖孔桩适用于土质较好，地下水位较低的黏土、亚粘土及含少量砂卵石的黏土等地质条件。比较适合丘陵地带、硬土层。可用于高层建筑、公共建筑、水工结构（如泵站、桥墩）作桩基，起支撑、抗滑、挡土之用。对软土、流沙及地下水位较高、涌水量大的土层不宜采用。人工挖孔桩开挖最深不得超过25米，因为超过25米后对施工人员有很大危险性。开挖深度也不宜小于6米，因为小于6米的桩，在结构受力上应属于墩台形式，这样建筑结构受力就不同，且小于6米的桩稳定性也较差。 一般构造要求： 桩直径应符合设计要求。一般为800mm至2000mm，最大直径可达3500mm。底部采用不扩底和扩底两种方式，扩底直径为1.3d至3.0d（d为桩直径），最大扩底直径可达4500mm。桩底应符合勘察设计文件要求，应支撑在可靠的持力层上。 对灌注桩的配筋率规范规定为：当桩身直径为300～2000mm 时，正截面配筋率可取0.2%～0.65%，大桩用小配筋率，小桩用大配筋率。对于桩直径大于2000mm的桩配筋率，应由设计计算确定。对于抗拔受力的桩，钢筋直径要适当加大。 施工方案编制： 在施工过程中，首先根据设计图纸、地质勘察资料、现场实际情况编制人工挖孔桩施工方案，经施工单位技术负责人签字并盖公章后，提交给总监理工程师审查，总监理工程师审查合格并签字盖章后才能开始施工。对于开挖深度达到16米的人工挖孔桩施工方案，还要组织专家论证，按专家论证提出的问题整改符合要求后，才能施工。 施工工艺： 1、施工程序：场地整平，放线，定桩位→挖第一节桩孔土方→支模浇灌第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖，设置垂直运输架，安装卷扬机（或电动葫芦）、吊土桶、潜水泵、鼓风机、照明设施等→挖第二节桩孔土方→清理桩孔四壁，校核桩孔垂直度和直径→拆上节模板，支第二节模板，浇筑第二节混凝土护壁→重复上述施工过程直至设计深度→检查持力层后进行扩底→对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收→清理虚土，排除孔底积水→吊放钢筋笼→浇筑桩身混凝土。 当桩孔不设支撑护壁和不扩底时，无支护和扩底两道工序。 2、护壁设计和施工：为防止桩孔土体坍塌，确保施工操作安全，大直径桩孔在施工中需要设置护壁。护壁可采用现浇混凝土（或配少量钢筋）、喷射混凝土或型钢—木板工具式护壁、沉井等。由于现浇混凝土护壁整体性好，能紧靠土壁，受力均匀，因而应用较广泛。对于桩径较小，深度不大，土质很好、地下水量很少的桩孔也可采用型钢—木板组合工具式护壁，甚至不设护壁。 混凝土护壁分段高度根据土质情况和施工方便而定，一般为0.9m至1.0m。 混凝土护壁一般采用C30或C25混凝土，厚度经计算确定，一般取100mm至150mm。可以加配适量直径6mm至8mm的钢筋，相邻两节护壁之间用钢筋拉结。 护壁施工采用一节组合钢模板（或4至8块弧形工具式钢模）拼装而成，拆上节，支下节，循环周转使用。模板间用U形卡连接，上下设两道槽钢护圈顶紧。钢圈由2至3块弧形槽钢组成，中间用螺栓连接，不另设支撑。第一节混凝土护壁宜高出地面200mm，便于挡住雨水和定位放线，也可防止地面土块和建筑垃圾掉入桩孔中。 3、挖孔方法：由人工从上到下逐层用锹、镐挖土，遇到硬土用大锤、钢钎破碎。挖土次序为先挖中间部分，后挖周边。按设计桩直径加2倍护壁厚度控制截面，允许尺寸误差为±30mm。扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。弃土装入活底吊桶或箩筐内，垂直运输，在孔口上安支架、轨道，用电动葫芦或慢速卷扬机提升。 如有少量地下水，可随挖土用吊桶将泥水一起吊出。如遇大量渗水，可在一侧挖集水坑，用潜水泵排除。 4、桩身混凝土浇筑：宜采用商品混凝土汽车泵直接到底，或固定泵管安装到底部，或用电动葫芦（卷扬机）运输到底部，每浇筑200mm至300mm高度，振捣密实，泵管提升一段再继续浇筑，继续振捣，直到浇筑至设计标高高出200mm以上，以后用人工凿除多余部分至设计标高（注：这样能确保桩顶混凝土密实，且接头部位凿毛后与基础梁混凝土的连接更牢固）。 安全技术措施： 挖孔桩施工应对安全予以特别重视，应制定周密可靠的安全技术措施、安全操作规定，并严格认真执行，经常检查。 1、在孔口设水平移动式活动安全盖板，当盛土吊桶提升到离地面一定高度后，推活动盖板关闭孔口，卸土后，再开盖板，下吊桶装土，以防止土块、操作人员掉入孔内伤人。采用电动葫芦提升吊桶，桩孔四周应设安全护栏。 2、多桩孔同时成孔，应采取间隔挖孔方法，以减少水的渗透和防止土体滑动。 3、孔内严禁放炮，以防振动土壁，造成事故。 4、桩孔内设36V低压安全照明。用鼓风机向孔下送新鲜空气，防止有害气体中毒。 5、人员上下可利用吊桶，但要配备滑车、粗绳和绳梯，供停电时候应急使用。 6、井口作业人员要系安全带，井下作业人员要戴安全帽。 7、加强对孔壁土层涌水情况的观察，发现异常情况，及时处理。
干作业成孔灌注桩施工方案设 计(总20页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
干作业成孔灌注桩施工方案 一、编制依据及原则 ㈠、编制依据 1、岩土工程勘察报告（详细勘察） 2、《混凝土结构工程施工质量验收规范》GB50204—2002 3、《建筑地基基础施工质量验收规范》GB50202—2002 4、《钢筋焊接及验收规程》JGJ18—2003 5、《建筑基桩检测技术规范》JGJ106—2003 6、《建筑桩基技术规范》JGJ94—2008 7、《施工现场临时用电安全技术规范》JGJ46—2005 8、《建筑机械使用安全技术规程》JGJ33—2001 9、《工程测量规范》GB50026-93 10、《场界噪音标准》GB/T12523—1990 ㈡、编制原则 1、针对本工程特点，结合我公司同类与类似工程施工经验，本着实事求是的科学态度和忠实服务业主的宗旨编制施工方案。 2、坚持实事求是的基础上力求技术先进、方案合理、经济可靠的原则。 3、实行信息化管理，自始至终对施工现场实施全员、全过程、全范围严密监控，坚持动静结合的科学管理原则。 二、工程概述
