第二章晶体结构与晶体中的缺陷
内容提要：通过讨论有代表性的氧化物、化合物和硅酸盐晶体结构，
用以掌握与本专业有关的各种晶体结构类型。介绍了实际晶体中点缺陷分
类；缺陷符号和反应平衡。固熔体分类和各类固熔体、非化学计量化学化
合物的形成条件。简述了刃位错和螺位错。
硅酸盐晶体结构是按晶体中硅氧四面体在空间的排列方式为孤岛状、组群状、链状、层装和架状五类。这五类的[SiO4]四面体中，桥氧的数目也依次由0增加到4，
非桥氧数由4减至0。硅离子是高点价低配位的阳离子。因此在硅酸盐晶体中，[SiO4]
只能以共顶方式相连，而不能以共棱或共面方式相连。表2-1列出硅酸盐晶体结构类型及实例。

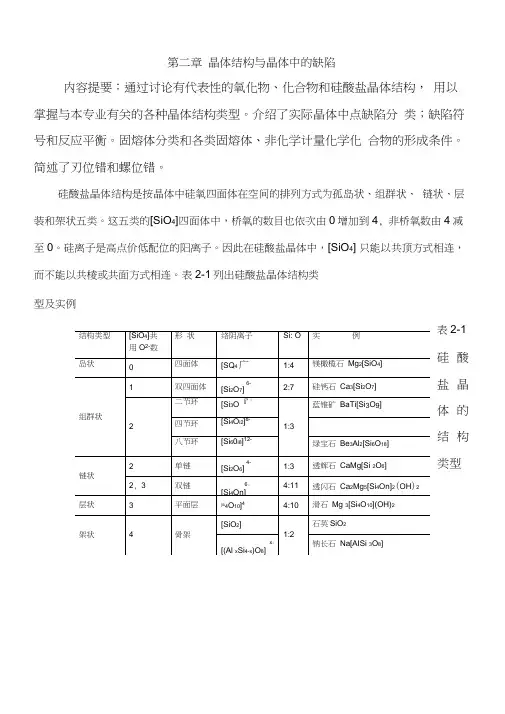

表2-1 Array硅酸
盐晶
体的
结构
类型
真实晶体在高于0K的任何温度下，都或多或少地存在着对理想晶体结构的偏离，即存在着结构缺陷。晶体中的结构缺陷有点缺陷、线缺陷、面缺陷和复合缺陷之分，在无机材料中最基本和最重要的是点缺陷。
点缺陷根据产生缺陷的原因分类，可分为下列三类：
（1）热缺陷（又称本征缺陷）
热缺陷有弗仑克儿缺陷和肖特基缺陷两种基本形式。
弗仑克儿缺陷是指当晶格热震动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗仑克儿缺陷。
肖特基缺陷是指如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，而在原正常格点上留下空位，这种缺陷称为肖特基缺陷。
（2）杂质缺陷（非本征缺陷）
（3）非化学计量化学化合物
为了便于讨论缺陷反应，目前广泛采用克罗格-明克（Kroger-Vink）的点缺陷符号（见表2-2）。
表2-2 Kroger-Vink缺陷符号（以M2+X2-为例）
缺陷反应方程式书写规则：
（1）位置关系。（2）质量平衡。（3）电荷守恒。
热缺陷平衡浓度n/N：
n/N=exp(-?G t/2kT)
其中n——TK时形成n个孤立空位；
?G t——热缺陷形成自由焓；
h——波儿兹曼常数。
固溶体：凡在固态条件下，一种组分（溶剂）内溶解了其它组分（溶质）而形成的单一、均匀的晶态固体。表2-3列出固溶体、化合物和机械混合物之间的区别。
固溶体、化合物和混合物比较
表2-3（以AO溶质溶解在B2O3溶剂中为例）
固溶体按溶质原子在溶剂晶格中的位置分类，可分为溶质原子进入溶剂正常格点位置的置换型固溶体和溶质原子进入溶剂晶格的间隙位置的填隙型固溶体两类。
固溶体按溶质原子在溶剂晶体中的溶解度分类，可分为连续固溶体和有限固溶体两类。
形成连续置换型固溶体的条件：
（1）离子尺寸因素。（2）晶体的结构类型。（3）电价因素。（4）电负性与极化性质相近。
置换型固溶体若发生不等价离子替代，为了保持晶体的电中性，必然会在晶体中产生“组分缺陷”。即在原来结构的结点位置上产生空位或嵌入新质点。这种组分缺陷与热缺陷不同。热缺陷浓度只是温度的函数，组分缺陷浓度取决于掺杂度和固溶
度。
不等价置换固溶体中，出现四种“组分缺陷”归纳如下：
高价置换低价
非化学计量化合物是同一种离子中高价态与低价态相互置换而形成的固溶体。它的形成与环境中氧分压直接有关，非化学计量化合物的四种类型及形成的缺陷方程如下：
（1）阳离子缺位型M 1-x O
O M O h V O ++=?22
1"
2 （2）阴离子缺位型MO 1-y ↑++=?
?2'212O e V O O X O
（3）阳离子间隙型M 1+x O ↑++=??2'2
1
2O e M MO i
（4）阴离子间隙型MO 1+y ?+=h O O i 22
1"2
鉴别固溶体的类型常用X 射线结构分析测定晶胞参数并计算出固溶体的密度和由实验精确测定的密度数据对比来判断。
固溶体理论密度计算方法：首先写出固溶的缺陷反应式，再写出固溶式，按下列公式计算固溶体密度。
阿佛加德罗常数
（原子质量）（占有因子）原子数目）i
i i i g (=
∑=++++=n
i i i
g g g g g
1
321
i g 表示单位晶胞内，第i 种原子（离子）的质量（g ）
。 ∑==n
i i V g D 10 3cm g
0D ——固溶体的理论密度；
V
——单位晶胞的体积（由X 射线分析测定固溶体晶胞参数求得）。
对于立方晶系3
0a V =；六方晶系02
02
3c a V =
。 线缺陷（位错）：滑移方向与位错线垂直的位错称为刃型位错，用符号⊥表示。垂直指向额外平面。位错线与滑移方向相互平行的位错称为螺位错。
例题
2-1、由三种硅酸盐矿物的结构式可以表示如下：
（1）KAl 2[AlSi 3O 10](OH,F)2； （2）NaMg 3Al 6(BO 3)3[Si 6O 18](OH)4； （3）Ca 2(Mg,Fe)4Al(Si 7Al)O 22(OH)2。 试分别判定它们属哪一类硅酸盐矿物？
解：算出判据为1，故为层状结构；判据为2，且结构式中有6个硅，故为六元
环状结构；判据为1.5，故为双链结构硅酸盐。
2-2、试解释为什么在BaTiO 3(ABX 3钙钛矿型) 晶体结构中没有X 的四面体空隙，X
的八面体空隙也只有正常最紧密排列的三分之一（根据结构图并结合鲍林规则讨论）。
解：由于该结构是由A 正离子和X 负离子共同密堆组成，四面体间隙都是由A 和X 两种离子共同组成的，根据鲍林规则，正离子不可能填入由正离子组成的空隙；同样，八面体空隙中只有三分之一是由全部负离子X 组成，这部分八面体空隙中才能填入正离子B 。
2-3、ThO 2具有CaF 2结构，Th 4+离子半径为0.100nm ，O 2-半径为0.140nm 。（1）实际
结构中的Th 4+离子配位数与预计配位数是否一致？（2）结构满足鲍林规则否？ 解：（1）
732.0714.0140
.0100
.0<==-+r r ，所以预计配位数应为六，而实际为八。 （2）静电键强度2
1
84===
CN Z EBS ，所以每个O 周围应有4个正离子配位，与结构符合。（为该阳离子的配位数为阳离子的电价，CN Z .）
2-4、（a ）在MgO 晶体中，肖特基缺陷的生成能为6eV ，计算在25oC 和1600oC 时热
缺陷的浓度。（b ）如果MgO 晶体中，含有百万分之一的Al 2O 3杂质，则在1600
o
C 时，MgO 晶体中是热缺陷占优势还是杂质缺陷占优势？
解：（a ）根据热缺陷浓度公式：
)2/e x p (kT E N
n
-= 由题意E =6Ev=6?1.602?10-19=9.612?10-19J T 1=25+273=298K T 2=1600+273=1873K
298K: 51
23
191092.1)2981038.1210612.9exp(---?=????-=N n 1873K: 923
19
108)1873
1038.1210612.9exp(---?=????-=N n （b ）在MgO 中加入百万分之一的Al 2O 3，缺陷方程如下：
Al 2O 3??→?MgO 2Al ?Mg +V "
Mg +3O o
此时产生的缺陷为[V "Mg ]杂质。 而[Al 2O 3]= [V "Mg ]杂质=10-6，
由（a ）知在1873K 时，[V "Mg ]热=8?10-9
所以[V "Mg ]杂质>[V "Mg ]热在1873K 时杂质缺陷占优势。
2-5、试写出少量MgO 掺杂到Al 2O 3中和少量YF 3掺杂到CaF 2中的缺陷方程。（a ）
判断方程的合理性。（b ）写出每一方程对应的固溶式。
解： 3MgO ??→?3
2
O Al 2Mg 'Al +Mg ??i +3O o （1）
2MgO ??→?3
2
O Al 2Mg 'Al +V ??O +2O o （2）
YF 3??→?2
CaF Y ?Ca +F '
i +2F F （3）
2YF 3??→?2
CaF 2Y ?Ca +V "Ca +6 F F （4）
(a)书写缺陷方程首先考虑电价平衡，如方程（1）和（4）。在不等价置换时，
3Mg 2+=2Al 3+；2Y 3+=3Ca 2+。这样即可写出一组缺陷方程。其次考虑不等价离子等量置换，如方程（2）和（3）2Mg 2+=2Al 3+；Y 3+=Ca 2+。这样又可写出一组缺陷方程。在这两组方程中，从结晶化学的晶体稳定性考虑，在离子晶体中除萤石型晶体
结构可以产生填隙型固溶体以外，由于离子晶体中阴离子紧密堆积，填隙阴离子或阳离子都会破坏晶体的稳定性。因而填隙型缺陷在离子晶体中（除萤石型）较少见。上述四个方程以（2）和（3）较合理。当然正确的判断必须用固溶体密度测定法来决定。 （b ） （1）Al
X 3
22-Mg X O 3
（2）Al X -2Mg X O
2
3X -
（3）Ca X -1Y X F X +2 （4）Ca
X 2
31-Y X F 2
2-6、用0.2mol YF 3加入CaF 2中形成固溶体，实验测得固溶体的晶胞参数0a =0.55nm
测得固溶体密度ρ=3.64g/cm 3，试计算说明固溶体的类型？（元素的相对原子质量：Y=88.90；Ca=40.08；F=19.00）。 解：YF 3加入CaF 2的缺陷方程如下：
YF 3??→?2
CaF Y ?Ca +F '
i +2F F （1）
2YF 3??→?2
CaF 2Y ?Ca +V "Ca +6 F F （2）
方程（1）和（2）的固溶式：（1）Ca X -1Y X F X +2 （2）Ca
X 2
3
1-Y X F 2
按题意X =0.2代入上述固溶式得：填隙型固溶体分子式为Ca 8.0Y 2.0F 2.2；置
换型固溶体分子式为Ca 7.0Y 2.0F 2；它们的密度设分别为ρ1和ρ2。CaF 2是萤石型晶体，单位晶胞内含有4个萤石分子。
ρ1=
3
723)1055.0(10023.61922
.289.882.0408.408.04-?????
+??+??=3.659g/cm 3
ρ2=3
723)1055.0(10023.619
22
89.882.0408.407.04-?????+??+??=3.346 g/cm 3
由ρ1与ρ2计算值与实测密度ρ=3.64g/cm 3比较，ρ1值接近 3.64g/cm 3，因
此0.2mol YF 3加入CaF 2中形成填隙型固溶体。
2-7、一块金黄色的人造黄玉，化学分析结果认为，是在Al 2O 3中添加了0.005molNiO
和2?10-4molCr 2O 3。试写出缺陷方程（置换型）及固溶分子式。 解：NiO 和Cr 2O 3固溶入Al 2O 3中的缺陷反应（置换型）为：
2NiO ??→?3
2
O Al 2Ni 'Al +V ??O +2O o
Cr 2O 3??→?3
2
O
Al 2Cr X Al +3O o
固溶分子式：Al y x 22--Ni x Cr y 2O
2
3x
-
x =0.005 y =0.0002代入上式
得：Al 9946.1Ni 005.0Cr 0004.0O 9975.2
2-8、假如空位周围没有晶格驰豫，如何预测2
O P 和T 与（a ）Fe X -1O 及（b ）UO X +2的
密度之间的关系。
解：（a ）Fe X -1O 可看作Fe 2O 3在FeO 中的固溶体。在氧化气氛中发生：
2Fe Fe +2
1O 2(g)=2 Fe ?Fe +O o +V "Fe
或写作：
2
1
O 2(g)= O o +2h ?+V "Fe 对上述方程的平衡常数K 写作： K=21
"
22
]
[]][[O Fe O P
V h O ?=)3exp(0
kT
G ?-
0G ?——氧溶解自由焓。
由于晶体中氧离子浓度没有显著变化（[O o ]≈1），["
Fe V ]与温度T 呈指数关系。当2
O P 恒定时，["Fe V ]随温度呈指数关系增长。因而晶体密度下降。当温度恒定
时，["Fe V ]与61
2
O P 呈正比。随氧分压增加，["
Fe V ]增加，晶体密度下降。
（b ）UO X +2非化学计量化合物是由下式形成：
2U U +2
1
O 2(g)=2U ?
U +O "i
2
1O 2?→?O "i +2h ? 2[O "i ]=[ h ?] K=
212
"2
]][[O i P
h O ?=)exp(0
kT
G ?-
[O "i ]∝612
O P )3exp(0
kT
G ?-
在2
O P 恒定时，[O "i ]随温度呈指数增加，所以提高温度使[O "i ]大大升高，晶体密度增加，若温度恒定时，[O "i
]与612
O P 呈正比，2
O P 增大晶体密度随之增加。
第三章晶体结构缺陷 【例3-1】写出MgO形成肖特基缺陷得反应方程式。 【解】MgO形成肖特基缺陷时,表面得Mg2+与O2－离子迁到表面新位置上,在晶体内部留下空位,用方程式表示为: 该方程式中得表面位置与新表面位置无本质区别,故可以从方程两边消掉,以零O(naught)代表无缺陷 状态,则肖特基缺陷方程式可简化为: 【例3-2】写出AgBr形成弗伦克尔缺陷得反应方程式。 【解】AgBr中半径小得Ag+离子进入晶格间隙,在其格点上留下空位,方程式为: 【提示】一般规律:当晶体中剩余空隙比较小,如NaCl型结构,容易形成肖特基缺陷;当晶体中剩余空隙比较大时,如萤石CaF2型结构等,容易产生弗伦克尔缺陷。 【例3-3】写出NaF加入YF3中得缺陷反应方程式。 【解】首先以正离子为基准,Na+离子占据Y3+位置,该位置带有2个单位负电荷,同时,引入得1个F－离子位于基质晶体中F－离子得位置上。按照位置关系,基质YF3中正负离子格点数之比为1/3,现在只引入了1个F－离子,所以还有2个F－离子位置空着。反应方程式为:可以验证该方程式符合上述3个原则。 再以负离子为基准,假设引入3个F－离子位于基质中得F－离子位置上,与此同时,引入了3个Na+离子。根据基质晶体中得位置关系,只能有1个Na+离子占据Y3+离子位置,其余2个Na+位于晶格间隙,方程式为: 此方程亦满足上述3个原则。当然,也可以写出其她形式得缺陷反应方程式,但上述2个方程所代表得
缺陷就是最可能出现得。 【例3-4】写出CaCl2加入KCl中得缺陷反应方程式。 【解】以正离子为基准,缺陷反应方程式为: 以负离子为基准,则缺陷反应方程式为: 这也就是2个典型得缺陷反应方程式,与后边将要介绍得固溶体类型相对应。 【提示】通过上述2个实例,可以得出2条基本规律: (1)低价正离子占据高价正离子位置时,该位置带有负电荷。为了保持电中性,会产生负离子空位或间隙正离子。 (2)高价正离子占据低价正离子位置时,该位置带有正电荷。为了保持电中性,会产生正离子空位或间隙负离子。 【例3-5】TiO2在还原气氛下失去部分氧,生成非化学计量化合物TiO2-x,写出缺陷反应方程式。 【解】非化学计量缺陷得形成与浓度取决于气氛性质及其分压大小,即在一定气氛性质与压力下到达平衡。该过程得缺陷反应可用 或 方程式表示,晶体中得氧以电中性得氧分子得形式从TiO2中逸出,同时在晶体中产生带正电荷得氧空位与与其符号相反得带负电荷得来保持电中性,方程两边总有效电荷都等于零。可以瞧成就是Ti4+被还原为Ti3+,三价Ti占据了四价Ti得位置,因而带一个单位有效负电荷。而二个Ti3+替代了二个
晶体缺陷习题与答案 1 解释以下基本概念 肖脱基空位、弗仑克尔空位、刃型位错、螺型位错、混合位错、柏氏矢量、位错密度、位错的滑移、位错的攀移、弗兰克—瑞德源、派—纳力、单位位错、不全位错、堆垛层错、汤普森四面体、位错反应、扩展位错、表面能、界面能、对称倾侧晶界、重合位置点阵、共格界面、失配度、非共格界面、内吸附。 2 指出图中各段位错的性质，并说明刃型位错部分的多余半原子面。 3 如图，某晶体的滑移面上有一柏氏矢量为b 的位错环，并受到一均匀切应力τ。(1)分析该位错环各段位错的结构类型。(2)求各段位错线所受的力的大小及方向。(3)在τ的作用下，该位错环将如何运动?(4)在τ的作用下，若使此位错环在晶体中稳定不动，其最小半径应为多大? 4 面心立方晶体中，在(111)面上的单位位错]101[2a b =，在(111)面上分解为两个肖克莱不全位错，请写出该位错反应，并证明所形成的扩展位错的宽度由下式给出πγ242Gb s d ≈ (G 切变 模量，γ层错能)。 5 已知单位位错]011[2a 能与肖克莱不全位错]112[6 a 相结合形成弗兰克不全位错，试说明：（1）新生成的弗兰克不全位错的柏氏矢量。(2)判定此位错反应能否进行？(3)这个位错为什么称固定位错? 6 判定下列位错反应能否进行?若能进行，试在晶胞上作出矢量图。 (1)]001[]111[]111[2 2a a a →+ (2)]211[]112[]110[662a a a +→ (3)]111[]111[]112[263a a a →+ 7 试分析在(111)面上运动的柏氏矢量为]101[2a b =的螺位错受阻时，能否通过交滑移转移
第二章 晶体结构缺陷 我们在讨论晶体结构时，是将晶体看成无限大，并且构成晶体的每个粒子（原子、分 子或离子）都是在自己应有的位置上，这样的理想结构中，每个结点上都有相应的粒子， 没有空着的结点，也没有多余的粒子，非常规则地呈周期性排列。实际晶体是这样的吗？ 测试表明，与理想晶体相比，实际晶体中会有正常位置空着或空隙位置填进一个额外质点， 或杂质进入晶体结构中等等不正常情况，热力学计算表明，这些结构中对理想晶体偏离的 晶体才是稳定的，而理想晶体实际上是不存在的。结构上对理想晶体的偏移被称为晶体缺 陷。 实际晶体或多或少地存在着缺陷，这些缺陷的存在自然会对晶体的性质产生或大或小 的影响。晶体缺陷不仅会影响晶体的物理和化学性质，而且还会影响发生在晶体中的过程, 如扩散、烧结、化学反应性等。因而掌握晶体缺陷的知识是掌握材料科学的基础。 晶体的结构缺陷主要类型如表 2 — 1所示。这些缺陷类型，在无机非金属材料中最基本 和最重要的是点缺陷，也是本章的重点。 2.1点缺陷 研究晶体的缺陷， 就是要讨论缺陷的产生、 缺陷类型、浓度大小及对各种性质的影响。 60 年代，F . A . Kroger 和H . J . Vink 建立了比较 完整的缺陷研究理论一一缺陷化学理论，主要 用于研究晶体内的点缺陷。点缺陷是一种热力 学可逆缺陷，即它在晶体中的浓度是热力学参 数（温度、压力等）的函数，因此可以用化学 热力学的方法来研究晶体中点缺陷的平衡问 题，这就是缺陷化学的理论基础。点缺陷理论 的适用范围有一定限度，当缺陷浓度超过某一 临界值（大约在0. 1原子％左右）时，由于缺陷的 相互作用，会导致广泛缺陷（缺陷簇等）的生 成，甚至会形成超结构和分离的中间相。但大多数情况下，对许多无机晶体，即使在高温 下点缺陷的浓度也不会超过上述极限。 缺陷化学的基本假设：将晶体看作稀溶液，将缺陷看成溶质，用热力学的方法研究各种 缺陷在一定条件下的平衡。 也就是将缺陷看作是一种化学物质， 它们可以参与化学反应 准化学反应，一定条件下，这种反应达到平衡状态。 2.1.1 点缺陷的类型 点缺陷主要是原子缺陷和电子缺陷，其中原子缺陷可以分为三种类型： （1） 空位：在有序的理想晶体中应该被原子占据的格点，现在却空着。 （2） 填隙原子：在理想晶体中原子不应占有的那些位置叫做填隙（或间隙）位置，处于填 隙（或间隙）位 置上的原子就叫填隙（或间隙）原子。 （3） 取代原子：一种晶体格点上占据的是另一 种原子。如 AB 化合物晶体中， A 原子占据了 B 格点的位置，或 B 原子占据了 A 格点位置（也称错位原子） ；或外来原子（杂质原子）占据在A 格点 或B 格点上。 晶体中产生以上各种原子缺陷的基本过程有以下三种： 表2— 1 晶体结构缺陷的主要类型
1、说明下列符号的含义： V Na，V Na’，V Cl?，.(V Na’V Cl?)，CaK?，CaCa，Cai?? 2、写出下列缺陷反应式： (1)NaCl溶入CaCl2中形成空位型固溶体； (2)CaCl2溶人NaC1中形成空位型固溶体； (3)NaCl形成肖脱基缺陷； (4)AgI形成弗仑克尔缺陷(Ag+进入间隙)。 3、MgO的密度是3.58克／厘米3，其晶格参数是0.42nm，计算单位晶胞MgO的肖脱基缺陷数。 4、(a)MgO晶体中，肖脱基缺陷的生成能为6eV，计算在25℃和1600℃时热缺陷的浓度。 (b)如果MgO晶体中，含有百万分之一摩尔的A12O3杂质，则在1600℃时，MgO晶体中是热缺陷占优势还是杂质缺陷占优势，说明原因。 5、MgO晶体的肖特基缺陷生成能为84kJ／mol，计算该晶体在1000K和1500K的缺陷浓度。 6、非化学计量化合物FexO中，Fe3+／Fe2+=0.1，求Fe x O中的空位浓度及x值。 7、非化学计量缺陷的浓度与周围气氛的性质、压力大小相关，如果增大周围氧气的分压，非化学计量化合物Fe1-X O及Zn1+X O的密度将发生怎么样的变化?增大还是减小?为什么? 8、对于刃位错和螺位错，区别其位错线方向、柏氏矢量和位错运动方向的特点。 9、图2.1是晶体二维图形，内含有一个正刃位错和一个负刃位错。 (a)围绕两个位错柏格斯回路，最后得柏格斯矢量若干？ (b)围绕每个位错分别作柏氏回路，其结果又怎样? 10、有两个相同符号的刃位错，在同一滑移面上相遇，它们将是排斥还是吸引？ 11、晶界对位错的运动将发生怎么样的影响？能预计吗？ 12、晶界有小角度晶界与大角度晶界之分，大角度晶界能用位错的阵列来描述吗？ 13、试述影响置换型固溶体的固溶度的条件。
2-1 （a ）MgO 具有NaCl 结构。根据O 2-半径为0.140nm 和Mg 2+半径为0.072nm ，计算球状离子所占有的空间分数（堆积系数）。 （b ）计算MgO 的密度。 解：（a ）MgO 具有NaCl 型结构，即属面心立方，每个晶胞中含有4个Mg 2+和4个O 2-，故Mg 所占有体积为： 2233MgO Mg O 334 4()34 4(0.0720.140) 3 0.0522nm V R R ππ+- ?+?+＝＝＝ 因为Mg 2+和O 2-离子在面心立方的棱边上接触： 22Mg O 2()20.0720.1400.424nm a R R +-++＝＝（）＝（） 堆积系数＝％＝）（＝5.68424.00522 .033 MgO a V （b ） 37233 )10424.0(1002.6) 0.163.24(4·0MgO -???+?＝ ＝ a N M n D ＝3.51g/cm 3 2-2 Si 和Al 原子的相对质量非常接近（分别为28.09和26.98），但SiO 2和Al 2O 3的密度相差很大（分别为2.65g/cm 3和3.96g/cm 3）。试计算SiO 2和Al 2O 3的堆积密度，并用晶体结构及鲍林规则说明密度相差大的原因。 解： 首先计算SiO 2堆积系数。每cm 3中含SiO 2分子数为： 3223 22343223 2322223 2.65SiO /cm 2.6410/cm (28.0932.0)/(6.0310) Si /cm 2.6410/cm O /cm 2.64102 5.2810/cm +-?+?????＝ ＝个＝个＝＝个 每cm 3 中Si 4+ 和O 2- 所占体积为： 2-32273 Si432273 O 4 /cm 2.6410(0.02610)3 0.001954 /cm 5.2810(0.13810)3 0.5809V V ππ-+-????????＝＝＝＝ Si 2O 3晶体中离子堆积系数＝000195+0.5809＝0.5829或58.29％ Al 2O 3堆积系数计算如下：
第二章晶体结构与晶体中的缺陷 内容提要：通过讨论有代表性的氧化物、化合物和硅酸盐晶体结构， 用以掌握与本专业有关的各种晶体结构类型。介绍了实际晶体中点缺陷分 类；缺陷符号和反应平衡。固熔体分类和各类固熔体、非化学计量化学化 合物的形成条件。简述了刃位错和螺位错。 硅酸盐晶体结构是按晶体中硅氧四面体在空间的排列方式为孤岛状、组群状、链状、层装和架状五类。这五类的[SiO4]四面体中，桥氧的数目也依次由0增加到4， 非桥氧数由4减至0。硅离子是高点价低配位的阳离子。因此在硅酸盐晶体中，[SiO4] 只能以共顶方式相连，而不能以共棱或共面方式相连。表2-1列出硅酸盐晶体结构类型及实例。 表2-1 Array硅酸 盐晶 体的 结构 类型
真实晶体在高于0K的任何温度下，都或多或少地存在着对理想晶体结构的偏离，即存在着结构缺陷。晶体中的结构缺陷有点缺陷、线缺陷、面缺陷和复合缺陷之分，在无机材料中最基本和最重要的是点缺陷。 点缺陷根据产生缺陷的原因分类，可分为下列三类： （1）热缺陷（又称本征缺陷） 热缺陷有弗仑克儿缺陷和肖特基缺陷两种基本形式。 弗仑克儿缺陷是指当晶格热震动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗仑克儿缺陷。 肖特基缺陷是指如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，而在原正常格点上留下空位，这种缺陷称为肖特基缺陷。 （2）杂质缺陷（非本征缺陷） （3）非化学计量化学化合物 为了便于讨论缺陷反应，目前广泛采用克罗格-明克（Kroger-Vink）的点缺陷符号（见表2-2）。 表2-2 Kroger-Vink缺陷符号（以M2+X2-为例）
第二章晶体结构缺陷 1.（错）位错属于线缺陷，因为它的晶格畸变区是一条几何线。 2．（错）螺型位错的柏氏失量与其位错线垂直，刃型位错的柏氏失量与其位错线是平行。 3. （错）肖特基缺陷是由于外来原子进入晶体而产生的缺陷。 4.（错）弗伦克尔缺陷是由于外来原子进入晶体而产生的缺陷。 二选择题 1．非化学剂量化合物Zn1+x O中存在 A 。 A. 填隙阳离子 B. 阳离子空位 C. 填隙阴离子 D. 阴离子空位 2. 非化学计量化合物UO2+x中存在 C 。 A. 填隙阳离子 B. 阳离子空位 C. 填隙阴离子 D. 阴离子空位 3．非化学剂量化合物TiO2－x中存在 D 。 A. 填隙阳离子 B. 阳离子空位 C. 填隙阴离子 D. 阴离子空位 4.螺型位错的位错线是 A 。 A. 曲线 B. 直线 C. 折线 D. 环形线 5．非化学剂量化合物ZnO1－x中存在 D 。 A. 填隙阳离子 B. 阳离子空位 C. 填隙阴离子 D. 阴离子空位 6. 非化学计量化合物UO2+x中存在 C 。 A. 填隙阳离子 B. 阳离子空位 C. 填隙阴离子 D. 阴离子空位 三、名词解释 1. 弗仑克尔缺陷 原子离开其平衡位置二进入附近的间隙位置，在原来位置上留下空位所形成的缺陷，特点是填隙原子与空位总是成对出现。 2．固溶体： 物种数：凡在固体条件下，一种组分（溶剂）内“溶解”了其它组分（溶质）而形成的单一、均匀的晶态固体称为固溶体。
四、解答题 1．完成下列缺陷方程式，并且写出相应的化学式 (1)NaCl 溶入CaCl 2中形成空位型固溶体； (2)CaCl 2溶人NaC1中形成空位型固溶体； 解：（1）NaCl Na Ca ’+ Cl Cl + V Cl · Ca 1－x Na x Cl 2－x （2）CaCl 2 Ca Na · + 2Cl Cl + V Na ’ Na 1－2x Ca X Cl 2完成下列缺陷方程式，并且写出相应的化学式(6分) (1)M gCl 2固溶在LiCl 晶体中形成填隙型 Li 1－x Mg x Cl 1＋x (2) SrO 固溶在Li 2O 晶体中形成空位型 Li 2－2x Sr x O 3．写出下列缺陷反应式 ①.NaCl 形成肖脱基缺陷。 ②.AgI 形成弗伦克尔缺陷（Ag +进入间隙）。 ③KCl 溶入CaCl 2中形成空位型固溶体。 解：1、O→VNa ′+VCl˙ 2、Ag Ag+Vi →A g i ˙+V Ag′ ③ KCl K Ca ’+ Cl Cl + V Cl · Ca 1－x K x Cl 2－x 4 对于MgO 、Al 2O 3和Cr 2O 3，其正、负离子半径比分别为0.47,0.36和0.40。Al 2O 3和Cr 2O 3形成连续固溶体。（4分） （a ）这个结果可能吗？为什么？ （b ）试预计，在MgO －Cr 2O 3系统中的固溶度是有限还是很大的？为什么？ 答（a ）可能，Al 2O 3和Cr 2O 3的正离子半径之比小于15％。晶体结构又相同。 所以可能 O Li Li O Li O V Sr S SrO +'+??→??. 2)(Cl i Li LiCl Cl Cl Mg S MgCl ++?? →??')(.2
第一章晶体结构与晶体中的缺陷 一、名词解释 1．正尖晶石与反尖晶石；2．弗伦克尔缺陷与肖特基缺陷； 3．刃位错与螺位错；4．固溶体；5．非化学计量化合物： 二、填空与选择 2．在硅酸盐结构分类中，下列矿物Ca[Al2Si2O8]；CaMg[Si2O6]；β-Ca2SiO4和Mg3[Si4O10](OH)2，分别属于；；；和四类。 3．在负离子作立方密堆的晶体中，为获得稳定的晶体结构，正离子将所有八面体空隙位置填满的晶体有，所有四面体空隙均填满的晶体有，填满一半八面体空隙的晶体有，填满一半四面体空隙的晶体有。 4．在尖晶石（MgAl2O4）型晶体中，O2－作面心立方最紧密堆积，Mg2＋填入了；金红石晶体中，所有O2－作稍有变形的六方密堆，Ti4＋填充了。（A全部四面体空隙；B 全部八面体空隙；C四面体空隙的半数；D八面体空隙的半数；E四面体空隙的八分之一；F八面体空隙的八分之一） 5．构成层状硅酸盐的[Si2O5]片中的Si4＋，通常被一定数量的Al3＋所取代，为满足鲍林第二规则（静电价规则），在层状结构中结合有（OH）－离子和各种二价正离子或三价正离子。这种以Al3＋取代Si4＋的现象，称为。（ A同质多晶（同质多象）；B类质同晶；C有序－无序转化；D同晶置换（同晶取代）） 6．高岭石与蒙脱石属于层状硅酸盐结构，前者的结构特征是，后者的结构特征是。（A二层型三八面体结构；B三层型三八面体结构；C二层型二八面体结构；D 三层型二八面体结构） 7．在石英的相变中，属于重建型相变的是，属于位移式相变的是。（A α-石英→α-鳞石英；B α-石英→β-石英；C α-鳞石英→α-方石英；D α方石英→β-方石英） 8．晶体结构中的热缺陷有和二类。 9．CaO掺杂到ZrO2中，其中置换了。由于电中性的要求，在上述置换同时产生一个空位。以上置换过程可用方程式表示。10．由于的结果，必然会在晶体结构中产生"组分缺陷"，组分缺陷的浓度主要取决于：和。 11．晶体线缺陷中，位错线与和垂直的是位错；位错线与二者平行的是位错。
晶体结构与晶体中的缺陷 17、Li 2O 的结构是O2-作面心立方堆积，Li +占据所有四面体空隙位置，氧离子半径为0.132nm 。求： (1)计算负离子彼此接触时，四面体空隙所能容纳的最大阳离子半径，并与书末附表Li +半径比较，说明此时O 2-能否互相接触。 (2)根据离子半径数据求晶胞参数。 (3)求Li 2O 的密度。 解：（1）如图2-2是一个四面体空隙，O 为四面体中心位置。 -++=r r AO ，-=r BC 2， -=r CE 3， 3/323/2-==r CE CG 3/62-=r AG ， OGC ?∽EFC ?，CF EF CG OG //=，6/6/-=?=r CG CF EF OG 2/6-=-=r OG AG AO ，301.0)12/6(=-=-=--+r r AO r 查表知Li r + +=0.68>0.301，∴O 2-不能互相接触； （2）体对角线=a 3=4(r ++r -)，a=4.665；（3）ρ=m/V=1.963g/cm 3 图2-2 四面体空隙 28、下列硅酸盐矿物各属何种结构类型： Mg 2[SiO 4]，K[AISi 3O 8]，CaMg[Si 2O 6]， Mg 3[Si 4O 10](OH)2，Ca 2Al[AlSiO 7]。 解：岛状；架状；单链；层状（复网）；组群（双四面体）。 23、石棉矿如透闪石Ca 2Mg 5[Si 4O 11](OH)2具有纤维状结晶习性，而滑石Mg 2[Si 4O 10](OH)2却具有片状结晶习性，试解释之。 解：透闪石双链结构，链内的Si-O 键要比链5的Ca-O 、Mg-O 键强很多，所以很容易沿链间结合力较弱处劈裂成为纤维状；滑石复网层结构，复网层由两个 [SiO4]层和中间的水镁石层结构构成，复网层与复网层之间靠教弱的分之间作用力联系，因分子间力弱，所以易沿分子间力联系处解理成片状。 24、石墨、滑石和高岭石具有层状结构，说明它们结构的区别及由此引起的性质上的差异。
第一部分晶体结构和晶体缺陷 1.原子的负电性的定义和物理意义是什么？ 2.共价键的定义和特点是什么？ 3.金刚石结构为什么要提出杂化轨道的概念？ 4.V、VI、VII族元素仅靠共价键能否形成三维晶体？ 5.晶体结构，空间点阵，基元，B格子、单式格子和复式格子之间的关系和区别。 6.W-S元胞的主要优点，缺点各是什么？ 7.配位数的定义是什么？ 8.晶体中有哪几种密堆积，密堆积的配位数是多少？ 9.晶向指数，晶面指数是如何定义的？ 10.点对称操作的基本操作是哪几个？ 11.群的定义是什么？讨论晶体结构时引入群的目的是什么？ 12.晶体结构、B格子、所属群之间的关系如何？ 13.七种晶系和十四种B格子是根据什么划分的？ 14.肖特基缺陷、费仑克尔缺陷、点缺陷、色心、F心是如何定义的？ 15.棱(刃)位错和螺位错分别与位错线的关系如何？ 16.位错线的定义和特征如何？ 17.影响晶体中杂质替位几率的主要因素有哪些？ 18.晶体中原子空位扩散系数D与哪些因素有关？ 19.解理面是面指数低的晶面还是面指数高的晶面？为什么？ 20.为什么要提出布拉菲格子的概念？ 21.对六角晶系的晶面指数和晶向指数使用四指标表示有什么利弊？ 第二部分倒格子 1.倒格子基矢是如何定义的？ 2. 正、倒格子之间有哪些关系？ 3.原子散射因子是如何表示的，它的物理意义如何？ 4. 几何结构因子是如何表示的，它的物理意义如何？ 5. 几何结构因子S h与哪些元素有关？ 6．衍射极大的必要条件如何？ 7．什么叫消光条件？ 8．反射球是在哪个空间画的，反射球能起到什么作用，如何画反射球？ 9．常用的X光衍射方法有哪几种，各有什么基本特点？ 10．为什么要使用“倒空间”的概念？
第二章晶体结构缺陷 1、（错）位错属于线缺陷，因为它得晶格畸变区就是一条几何线。2．（错）螺型位错得柏氏失量与其位错线垂直，刃型位错得柏氏失量与其位错线就是平行。 3、（错）肖特基缺陷就是由于外来原子进入晶体而产生得缺陷。 4、（错）弗伦克尔缺陷就是由于外来原子进入晶体而产生得缺陷。 二选择题 1．非化学剂量化合物Zn1+x O中存在 A 。 A、填隙阳离子 B、阳离子空位 C、填隙阴离子 D、阴离子空位 2、非化学计量化合物UO2+x中存在 C 。 A、填隙阳离子 B、阳离子空位 C、填隙阴离子 D、阴离子空位 3．非化学剂量化合物TiO2－x中存在 D 。 A、填隙阳离子 B、阳离子空位 C、填隙阴离子 D、阴离子空位 4、螺型位错得位错线就是 A 。 A、曲线 B、直线 C、折线 D、环形线 5．非化学剂量化合物ZnO1－x中存在 D 。 A、填隙阳离子 B、阳离子空位 C、填隙阴离子 D、阴离子空位 6、非化学计量化合物UO2+x中存在 C 。 A、填隙阳离子 B、阳离子空位 C、填隙阴离子 D、阴离子空位 三、名词解释 1、弗仑克尔缺陷 原子离开其平衡位置二进入附近得间隙位置，在原来位置上留下空位所形成得缺陷，特点就是填隙原子与空位总就是成对出现。 2．固溶体： 物种数：凡在固体条件下，一种组分（溶剂）内“溶解”了其它组分（溶质）而形成得单一、均匀得晶态固体称为固溶体。 四、解答题 1．完成下列缺陷方程式，并且写出相应得化学式 (1)NaCl溶入CaCl2中形成空位型固溶体；
(2)CaCl 2溶人NaC1中形成空位型固溶体； 解：（1）NaCl Na Ca ’+ Cl Cl + V Cl · Ca 1－x Na x Cl 2－x （2）CaCl 2 Ca Na · + 2Cl Cl + V Na ’ Na 1－2x Ca X Cl 2完成下列缺陷方程式，并且写出相应得化学式(6分) (1)M gCl 2固溶在LiCl 晶体中形成填隙型 Li 1－x Mg x Cl 1＋x (2) SrO 固溶在Li 2O 晶体中形成空位型 Li 2－2x Sr x O 3．写出下列缺陷反应式 ①、NaCl 形成肖脱基缺陷。 ②、AgI 形成弗伦克尔缺陷（Ag +进入间隙）。 ③KCl 溶入CaCl 2中形成空位型固溶体。 解：1、O→VNa ′+VCl˙ 2、Ag Ag+Vi →A g i ˙+V Ag′ ③ KCl K Ca ’+ Cl Cl + V Cl · Ca 1－x K x Cl 2－x 4 对于MgO 、Al 2O 3与Cr 2O 3，其正、负离子半径比分别为0、47,0、36与0、40。Al 2O 3与Cr 2O 3形成连续固溶体。（4分） （a ）这个结果可能吗？为什么？ （b ）试预计，在MgO －Cr 2O 3系统中得固溶度就是有限还就是很大得？为什 么？ 答（a ）可能，Al 2O 3与Cr 2O 3得正离子半径之比小于15％。晶体结构又相同。 所以可能 （b ）MgO －Cr 2O 3系统中得固溶度就是有限得，由于得晶体结构不同。 O Li Li O Li O V Sr S SrO +'+??→??. 2)(Cl i Li LiCl Cl Cl Mg S MgCl ++?? →??')(.2
习题：第一章第二章第三章第四章第五章第六章第七章第八章第九章第十章第十一章答案：第一章第二章第三章第四章第五章第六章第七章第八章第九章第十章第十一章 3-2 略。 3-2试述位错的基本类型及其特点。 解：位错主要有两种：刃型位错和螺型位错。刃型位错特点：滑移方向与位错线垂直，符号⊥，有多余半片原子面。螺型位错特点：滑移方向与位错线平行，与位错线垂直的面不是平面，呈螺施状，称螺型位错。 3-3非化学计量化合物有何特点？为什么非化学计量化合物都是n型或p型半导体材料？ 解：非化学计量化合物的特点：非化学计量化合物产生及缺陷浓度与气氛性质、压力有关；可以看作是高价化合物与低价化合物的固溶体；缺陷浓度与温度有关，这点可以从平衡常数看出；非化学计量化合物都是半导体。由于负离子缺位和间隙正离子使金属离子过剩产生金属离子过剩（n型）半导体，正离子缺位和间隙负离子使负离子过剩产生负离子过剩（p型）半导体。 3-4影响置换型固溶体和间隙型固溶体形成的因素有哪些？ 解：影响形成置换型固溶体影响因素：（1）离子尺寸：15%规律：1.（R1-R2）/R1>15%不连续。 2.<15%连续。 3.>40%不能形成固熔体。（2）离子价：电价相同，形成连续固熔体。（ 3）晶体结构因素：基质，杂质结构相同，形成连续固熔体。（4）场强因素。（5）电负性：差值小，形成固熔体。差值大形成化合物。 影响形成间隙型固溶体影响因素：（1）杂质质点大小：即添加的原子愈小，易形成固溶体，反之亦然。（2）晶体（基质）结构：离子尺寸是与晶体结构的关系密切相关的，在一定程度上来说，结构中间隙的大小起了决定性的作用。一般晶体中空隙愈大，结构愈疏松，易形成固溶体。（3）电价因素：外来杂质原子进人间隙时，必然引起晶体结构中电价的不平衡，这时可以通过生成空位，产生部分取代或离子的价态变化来保持电价平衡。 3-5试分析形成固溶体后对晶体性质的影响。 解：影响有：（1）稳定晶格，阻止某些晶型转变的发生；（2）活化晶格，形成固溶体后，晶格结构有一定畸变，处于高能量的活化状态，有利于进行化学反应；（3）固溶强化，溶质原子的溶入，使固溶体的强度、硬度升高；（4）形成固溶体后对材料物理性质的影响：固溶体的电学、热学、磁学等物理性质也随成分而连续变化，但一般都不是线性关系。固溶体的强度与硬度往往高于各组元，而塑性则较低， 3-6说明下列符号的含义：V Na，V Na'，V Cl˙，（V Na'V Cl˙），Ca K˙，Ca Ca，Ca i˙˙解：钠原子空位；钠离子空位，带一个单位负电荷；氯离子空位，带一个单位正电荷；最邻近的Na+空位、Cl-空位形成的缔合中心；Ca2+占据K.位置，带一个单位正电荷；Ca原子位于Ca原子位置上；Ca2+处于晶格间隙位置。 3-7写出下列缺陷反应式：（l）NaCl溶入CaCl2中形成空位型固溶体；（2）CaCl2溶入NaCl中形成空位型固溶体；（3）NaCl形成肖特基缺陷；（4）Agl形成弗伦克尔缺陷（Ag+进入间隙）。
内容提要：通过讨论有代表性的氧化物、化合物和硅酸盐晶体结构， 用以掌握与本专业有关的各种晶体结构类型。介绍了实际晶体中点缺陷分 类；缺陷符号和反应平衡。固熔体分类和各类固熔体、非化学计量化学化 合物的形成条件。简述了刃位错和螺位错。 硅酸盐晶体结构是按晶体中硅氧四面体在空间的排列方式为孤岛状、组群状、链状、层装和架状五类。这五类的[SiO4]四面体中，桥氧的数目也依次由0增加到4， 非桥氧数由4减至0。硅离子是高点价低配位的阳离子。因此在硅酸盐晶体中，[SiO4] 只能以共顶方式相连，而不能以共棱或共面方式相连。表2-1列出硅酸盐晶体结构类型及实例。 表2-1 Array硅酸 盐晶 体的 结构 类型
真实晶体在高于0K的任何温度下，都或多或少地存在着对理想晶体结构的偏离，即存在着结构缺陷。晶体中的结构缺陷有点缺陷、线缺陷、面缺陷和复合缺陷之分，在无机材料中最基本和最重要的是点缺陷。 点缺陷根据产生缺陷的原因分类，可分为下列三类： （1）热缺陷（又称本征缺陷） 热缺陷有弗仑克儿缺陷和肖特基缺陷两种基本形式。 弗仑克儿缺陷是指当晶格热震动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗仑克儿缺陷。 肖特基缺陷是指如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，而在原正常格点上留下空位，这种缺陷称为肖特基缺陷。 （2）杂质缺陷（非本征缺陷） （3）非化学计量化学化合物 为了便于讨论缺陷反应，目前广泛采用克罗格-明克（Kroger-Vink）的点缺陷符号（见表2-2）。 表2-2 Kroger-Vink缺陷符号（以M2+X2-为例）
晶体结构缺陷 1、说明下列符号的含义： V Na ，V Na ’，V Cl ?，.(V Na ’V Cl ?)，CaK?，CaCa，Cai?? 2、写出下列缺陷反应式： (1)NaCl溶入CaCl 2 中形成空位型固溶体； (2)CaCl 2 溶人NaC1中形成空位型固溶体； (3)NaCl形成肖脱基缺陷； (4)AgI形成弗仑克尔缺陷(Ag+进入间隙)。 3、MgO的密度是3.58克／厘米3，其晶格参数是0.42nm，计算单位晶胞MgO 的肖脱基缺陷数。 4、(a)MgO晶体中，肖脱基缺陷的生成能为6eV，计算在25℃和1600℃时热 缺陷的浓度。(b)如果MgO晶体中，含有百万分之一摩尔的A1 2O 3 杂质，则在1600℃ 时，MgO晶体中是热缺陷占优势还是杂质缺陷占优势，说明原因。 5、MgO晶体的肖特基缺陷生成能为84kJ／mol，计算该晶体在1000K和1500K 的缺陷浓度。 6、非化学计量化合物FexO中，Fe3+／Fe2+=0.1，求Fe x O中的空位浓度及x 值。 7、非化学计量缺陷的浓度与周围气氛的性质、压力大小相关，如果增大周 围氧气的分压，非化学计量化合物Fe 1-X O及Zn 1+X O的密度将发生怎么样的变化? 增大还是减小?为什么? 8、对于刃位错和螺位错，区别其位错线方向、柏氏矢量和位错运动方向的特点。
9、图2.1是晶体二维图形，内含有一个正刃位错和一个负刃位错。 (a)围绕两个位错柏格斯回路，最后得柏格斯矢量若干？ (b)围绕每个位错分别作柏氏回路，其结果又怎样? 10、有两个相同符号的刃位错，在同一滑移面上相遇，它们将是排斥还是吸引？ 11、晶界对位错的运动将发生怎么样的影响？能预计吗？ 12、晶界有小角度晶界与大角度晶界之分，大角度晶界能用位错的阵列来描述吗？ 13、试述影响置换型固溶体的固溶度的条件。 14、从化学组成、相组成考虑，试比较固溶体与化合物、机械混合物的差别。 15、试阐明固溶体、晶格缺陷和非化学计量化合物三者之间的异同点，列出简明表格比较。 16、在面心立方空间点阵中，面心位置的原子数比立方体顶角位置的原子数多三倍。原子 B溶入A晶格的面心位置中，形成置换型固溶体，其成分应该是 A 3B呢还是A 2 B？为什么? 17、Al 2 O 3 在MgO中形成有限固溶体，在低共熔温度1995℃时，约有18重量％ Al 2O 3 溶入MgO中，假设MgO单位晶胞尺寸变化可忽略不计。试预计下列情况的
