石拱涵施工工艺流程图
K116+948钢筋混凝土拱涵施工方案 编制依据： 1:《公路桥涵施工技术规范》JTJ041-200C。 2: TJ-E14分部设计施工图及其它设计文件。 3:交通部《公路工程质量检验评定标准》JTG F80/1-2004 4:施工准备阶段调查所获取的资料。 —、工程概况： (1)基本情况： (2)主要工程数量表 二、配置机械设备：a.大于25KW发电机一台 b.0.5m3强制式混凝土搅拌机一台 c.1KW振动棒3套 d.钢筋制作设备1套
e.水准测量，试验设备1套 三、人员配置：根据工程量大小配置如下表: 四、现场布置： （1）.三场一房：钢筋制作场，原料堆放场，混凝土拌和场。水泥房。（2）.要求：原料堆放场场地硬化3cm厚混凝土，尺寸以所备料多少定，钢筋及水泥放置在离地面30cm架子上，钢筋用防水布覆盖。 五、施工方法：拱涵施工顺序 （1）测量放样，定出涵洞位置； （2）开挖基础进行基础处理； （3）基础施工； （4）台身施工； （5）搭设支架及拱架，进行支架承载力测试，浇筑拱脚砼； （6）拱圈混凝土施工； （7）砌筑侧墙、护拱； （8）台背回填； （9）洞口施工。 1）.放线定桩：由一工区测量队放线定出基坑线，根据设计开挖深度放坡至基坑开挖线，用挖掘机开挖基坑，人工配合进行局部的平整。 2）.基底处理：本涵采用整体式基础，地基承载力为300 Kpa,本涵部分应力不足，设计时暂按级配碎石换填处理，换填范围如施工图，级配碎石经过压实测定满足要求后方可在其上施工，在施工开挖过程中，根据现场实际地质情况确定换填范围或确认涵洞是否可以适当移 位至地质较好的位置。 3）.基础混凝土施工： 涵洞基础为一层钢筋混凝土，基础两边以钢模支撑，接缝处采用密封胶条，防止漏浆，按间隔式浇注，根据设计一个浇注段5m。相邻浇注段间以1.0m 间隔钢管交叉横向支撑，下一个浇注单元沉降缝间用2cm泡磨板相隔。 4）台身施工： 涵基础混凝土强度达到设计强度的70%以上之后，进行台身混凝土的模板安装。模板统一采用尺寸为60*120cm系列组合钢模板。钢模板在使用前应将
抗滑桩施工作业指导书 1 目的 明确抗滑桩施工的工作程序、作业内容和基本要求，规范施工作业。 2 适用范围 适用于承担的地质灾害防治工程施工中抗滑桩工程的施工。 3 职责 3.1 项目承担单位负责抗滑桩工程施工工作的控制和管理。 3.2 项目实施单位负责抗滑桩工程施工项目的实施和管理。负责组织并做好施工组织设计、施工准备、资源保证、施工材料物资质量控制、施工部署、施工实施、施工协调、施工进度与质量控制、质量检查检验与验收、不合格品的控制、纠正与预防措施的执行、产品放行及交付的关键过程的控制，并保证其施工项目部的组织机构、资源配置、职责权限、管理制度、施工措施、施工计划、施工设备、质量管理制度、质量控制指标、质量目标、检查与验收等规定和制度符合规范要求。负责建立并实施项目施工的质量管理制度，对项目施工的质量管理策划、施工设计、施工准备、施工质量和服务予以控制，并对项目经理部的施工质量管理进行监督、指导、检查和考核，确保产品的合格率和优良率。 3.3 项目经理部负责抗滑桩工程施工工作的实施。 3.4 项目经理对工程全过程质量负责。 3.5 质检员对工程全过程质量负责。 3.6 施工员负责作业指导和记录。 3.7 安全员负责工程施工全过程安全指导、检查和监督。
3.8 项目部机组负责抗滑桩工程施工工作的具体实施。 4 工作程序及要求 抗滑桩施工工作的主要程序有：施工组织设计、抗滑桩施工前的准备、抗滑桩作业、编写竣工工程报告、工程验收。 4.1 施工组织设计的编写 4.1.1 工程部或项目经理组织有关人员进行施工组织设编写，按照《工程施工项目生产和服务提供的过程控制程序》的要求进行审批。 4.1.2 施工设计编制前，项目负责人要组织技术人员和机长进行现场踏堪，使设计切合实际，提高遇见性和可靠性。 4.1.3 编写施工组织设计应依据以下主要技术资料： 1．建筑场地的工程地质勘察报告和附图； 2．钻孔、锚杆设计图、锚杆布置平面图； 3．工程合同书与超过有关规定的工程要求的文件。 4.1.4 施工组织设计应包括以下主要内容： 1．工程概况和设计要求：工程类型、地理位置、交通运输条件、锚杆的规格、数量，工程质量要求、设计载荷、工期要求； 2．施工工艺方案和设备选型配套：①确定成孔工艺方法和灌注方案、绘制工艺流程图、确定工程进度、施工顺序和总工期、绘制工程进度表； ②确定设备配套表，绘制现场设施平面布置图；③施工力量部署，列表说明各岗人数、职责范围；④编制主要消耗材料和备用机件数量，并按工期进度提出材料分期、分批进场要求；⑤工艺技术设计包括成孔工艺、钢筋制作、安装；混凝土配制、灌注工艺；成桩养护等；
1、圆管涵 1.1、基础施工 先进行测量放样，定出圆管涵具体位置，经校对无误后再进行施工。软岩及土质基坑开挖采用挖掘机开挖，硬岩质基坑则采用风钻钻孔，松动爆破开挖基坑开挖至设计标高后，须整平碾压密实或夯实，再检查标高，基底按设计图纸规范施工，铺设砂砾垫层。 砂砾垫层应为压实的连续材料层，其压实度应在95%以上，按重型击实法试验测定；砂砾垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。 混凝土基座应按本规范规定施工，基座尺寸及沉降缝应符合图纸所示，沉降缝位置应与管节的接缝位置相一致。 管涵基础应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。 1.2、敷设 圆管涵采用预制管涵。 （1）管节安装从下游开始，使接头面向上游；每节涵管应紧贴于垫层或基座上，使涵管受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。如管壁厚度不同，应使内壁齐平。 （2）在敷设过程中，应保持管内清洁无脏物、无多余的砂浆及其他杂物。 （3）任何管节位置设置准确。 （4）在软基上修筑涵管时，应按图纸和监理工程师指示对地基
进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。 1.3、接缝 （1）涵管接缝宽度不应大于 10mm，禁止加大接缝宽度来满足涵长的要求，并应用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层。如图纸所示或监理工程师要求，应再用两层 150mm 宽的浸透沥青的油毛毡包缠并用铅丝邦扎接缝部位。 （2）如果图纸规定，在管节接缝填塞好后，应在其外部设置 20 级混凝土箍圈。箍圈环绕接缝浇筑好后，应给予充分养生，使获得满意的强度而不产生裂缝、脱落。 （3）当管节采用承插式接缝时，在承口端应先坐以下硬性水泥砂浆，在管节套接以后再在承口端的环形空隙内塞以砂浆，以使接头部位紧密吻合，并将内壁表面抹平。 （4）当管节采用套环接缝时，应按接缝形式分别采用沥青麻絮、水泥砂浆或沥青砂紧密填塞所有接缝，使其稳固、耐久和不漏水。在填塞沥青砂之前，应在圆管的外表面和套环内表面涂刷沥青涂层，以增强其粘性，并按图纸所示部位固定捆扎绳，以免沥青砂外漏。 （5）倒虹吸管宜采用圆管，进出水口必须设置竖井。管节接头及进出水口应按图纸要求进行防水处理，不得漏水和渗水。在填土覆盖前应按图纸要求或监理工程师指示进行灌水试验。 1.4、进出水口 （1）进出水口应按图纸所示，采用混凝土或圬工结构修筑；施
钢筋砼拱涵、拱通施工方案 一、工程概况 1、概述 本合同段共有钢筋砼拱涵4道、钢筋砼拱通3道。 2、主体结构 ⑴、基础 拱涵及拱通均采用C20现浇砼扩大基础。 ⑵、台身 拱涵涵台台身及侧墙均采用C25钢筋砼，拱通台身采用C25砼，侧墙为C20现浇砼重力式侧墙。 ⑶、上部构造 上部结构采用C30砼拱圈。 ⑷、洞口工程 采用八字墙洞口形式。 二、施工组织 根据工程特点和工期要求，实行项目经理部、施工区、专业施工队三级管理，各施工区所属范围内的通道、涵洞工程由其下属的小构施工队负责完成。施工队行政和技术隶属于各施工区，总体安排和质量监督服从项目部。 施工队配置专职队长、技术员、材料员和兼职安全员各一名。各施工队机械设备、工具、机具和专业技术工种配置自成系统，独立施工，但不排除应有的协助和调配。各施工队可同期开工2～3道通道，采用交叉及流水作业，充分利用工序间歇时间，提高机械设备的利用率，缩短工期，加快进度。完成一道工序并达到标准后，再申请下道工序，依次循序推进。 三、施工方案 1、施工放样 ⑴、平面测量 项目部测量组负责控制测量。当导线点与构造物间能直接通视时，用全站仪根
据主导线点数据准确地放出构造物轴线控制桩。当不能通视时，应选择能与构造物通视且便于长久保存处布设支导点，在支导点成果得到监理工程师确认后，轴线控制桩的布设及放样方法同直接通视法。控制桩布置在构造物基坑开挖线外≥5m便于长期保存的地方，并用水泥混凝土加以保护，监理工程师复核签认后，作为细部放样的依据。 施工队技术员负责构造物细部测量。根据测量组所交控制点，用经纬仪和钢尺在构造物台身两端沿轴线的法线方向放出细部放样控制桩，用水泥砼加固，以备基坑开挖、砼基础浇注、台身和洞口放样之用。 项目部测量组应对每一构造物进行不少于四次控制测量检测，即基础砼施工前、台身砼施工前、砼拱圈浇筑前及洞口施工前，检测施工技术员细部放样精度，确保通道平面位置满足规范要求。 ⑵、高程测量 施工临时水准点由测量组从四等水准点引入，并用水泥混凝土加以保护。临时水准点的闭合差应达到规范要求，进行总平差，并经监理工程师复核签认，作为临时基点高程。 2、基坑开挖 基坑开挖范围为：底部为基础净尺寸每侧加0.5m工作道和0.3～0.5m的排水沟，上口为底部开挖对应边加H×M（H为开挖深度，M为坡率，土边坡采用0.75～1坡率，石方为0.2～0.5坡率）。 土质基坑用挖掘机配合人工开挖。开挖过程中，须加强排水，不使基坑泡水。开挖至距基底20cm时，由人工清理至设计标高。石质基坑采用松动控制爆破配合开挖，挖至设计标高后，凿出新鲜岩面，用砂浆找平。当基底基岩倾斜度大于150时，应将基底凿成多级台阶，台阶宽度不小于0.3m。开挖的土石方应堆放在基坑开挖线1m以外或运至指定位置。 开挖完成后，各项指标符合要求即可进行基础砼施工。如承载力达不到设计要求，应按监理工程师批复方案处理。如基坑开挖过程中发现石芽、溶沟、溶洞等不良地质情况，应采取凿除石芽、清除换填等措施进行处理。 3、基础施工 ⑴、钢筋加工及安装
抗滑桩施工工艺及方法 ①施工准备 测定桩位，平整场地，便于安装井架及铺设处碴轨道；桩区地表建好截排水 到雨季后，孔口要搭设雨篷。 每个井口安设二台卷扬机作为提升牵引设备。 铺设出碴轨道，第一节护壁（锁口）混凝 土灌注完后，在井口的纵向或横向铺设软便轨 道。 备好各工序所需的机具器材和井下排水、 通风、照明设施，并设置观测滑坡变形、位移 的观测点。 ②桩身开挖方法 根据桩身井口段土质情况将井口挖至1～ 3m深时，可立模灌筑第一节钢筋砼护壁。此节护壁在井口0.5～1.0m范围内加厚至50cm（即锁口），锁口顶面平整，并略高出原地面。桩井采取边开挖边支护的方法。一般每节挖深2～3m后，沿井壁主模灌注一节钢筋混凝土护壁。 井内采用人工装碴，用井架作提升设备，将土斗吊到轨道土斗车上，卸入碴土运走。 避免在土石层变化处和滑动面处分节。灌注护壁砼前，清除岩壁上的浮土和松动石块，使护壁混凝土紧贴围岩。上下节护壁的竖筋相连以加强护壁的纵向连接及整体性。 桩井挖至一定深度后，在井口设一台5.5～11kw轴式通风机，以直径500mm 的胶管向井下送风。井内排水，采用离心泵抽水。 桩身混凝土灌注方法： 灌注前，清除孔内及护壁上的杂物。 按设计尺寸绑扎钢筋笼，用井架滑轮起吊下放并在井口接长焊接，主筋骨架用长臂吊车配合井架放至孔内。 灌注混凝土时使用溜槽和串筒将混凝土送至井下，灌注砼连续进行，每一捣
固层厚以不超过30cm为宜，当滑体有滑动迹象或需加快施工进度时，可采用早强混凝土。 ③施工方法要点与注意事项 每桩定位采用经纬仪准确放样，桩身断面尺寸、中心位置、孔底高程、护壁厚度等严格控制；井下爆破，主筋焊接和混凝土灌注必须严格执行有关规范和规程。 每次井壁开挖及衬砌立模，均应从井口吊线，防止超欠挖及偏斜；竖筋的搭接避免设在土面分界处和滑动面处。锁口必须浇筑平整，其顶面不得低于原地面；护壁衬砌紧跟开挖。 灌注前做好充分准备保证连续灌注；当必须分节灌注时，工作缝应避开滑动面及竖筋接头范围内的薄弱环节。 桩身开挖及井下爆破严格遵守《建筑安装工人安全技术操作规程》和《安全爆破规程》；施工时四周必须设栅栏，各种材料及施工器材距井口要有一定距离，以防落入井内伤人。 井上设专人指挥，各工序有安全员；井下作业人员佩戴安全帽，出碴斗升落进作业人员靠边站立，土斗吊出井口后，井上及时用木板盖严。作业人员上下井的升降吊笼须有安全卡，并经常检查钢丝绳及各连接部位。作业时各电器部位要有接近装置，防止漏电；井下照明使用安全电压。 桩身施工前设置观测设施，专人负责观测，发现有滑动迹象，及时通知作业人员撤离现场。 其施工工艺流程见图2.4-23
13.4 盖板涵施工工艺标准 13.4.1工艺概述 盖板涵指采用整体或分离式基础和涵身结刚，盖板与涵身铰接的结构形式的涵洞，一般作为过水涵洞或人行通道。本标准适用于铁路客运专线（高速铁路）路基覆盖前明开挖作业的盖板涵施工。盖板涵结构要素见图13.4.1。 盖板涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。 图13.4.1 盖板涵结构要素 13.4.2作业内容 盖板涵施工主要作业内容有：基坑开挖、基础及涵身施工、钢筋加工及安装、盖板预制和吊装、防水层施工、涵背回填、出入口铺砌施工等。 13.4.3质量标准及验收方法 1、盖板涵各部位偏差及检验方法应符合表13.4.3-1和13.4.3-2的规定，混凝土和砂浆强度应符合设计要求。防水层允许偏差及检验方法应符合表13.4.3-3的规定。 2、涵身直顺，盖板平直，混凝土表面平整坚实，无蜂窝、麻面。沉降缝直顺、整洁无渗漏。涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。沉降缝应设在盖板的接缝处，盖板不得搭压边墙的沉降缝。 3、进、出口流水顺畅，整洁美观。防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。 检验数量：施工单位每10件检查不少于1件。
检验数量：施工单位每座涵全部检查。 检验数量：施工单位检查不少于5处。 13.4.4工艺流程图 盖板涵施工工艺流程见图13.4.4： 施工准备测量放样基坑开挖基础施工 涵身施工材料准备 端翼墙施工涵背回填出入口铺砌 防水层施工盖板安装盖板预制 图13.4.4 盖板涵施工工艺流程图 13.4.5工序步骤及质量控制说明 一、施工准备
圆管涵施工方案及施工工艺流程 圆管涵安装完成图圆管涵质量保证体系 圆管涵施工工艺流程图圆管涵安装图 一、工程概况:
K0+010涵为1-Φ0.6m钢筋混凝土圆管涵, 涵洞与路线成900交角, 涵洞长6m, 7.5号浆砌片块石一字墙洞头设计, 进口形式为跌水井, 出口形式为排水沟。管节为C30钢筋混凝土, 管身基础为C15片石混凝土, 基坑底采用小型设备夯实。 二、施工准备: 施工前做好以下准备工作: 1、材料进场及检验 砂、石、水泥、钢筋、石灰等材料已检验合格, 材料进场已满足开工需要。 2、对导线点和高程进行复测, 经确认无误后进行基础原地面清理放样, 打出护桩, 标出基坑轮廓线。 3、所需施工人员和机械已进场。 4、安全防护措施, 基坑防排水, 措施已制定并落实。 5、熟悉施工图纸, 编制了施工方案, 下达技术交底。
三、施工方案 1.涵洞所用管节在厂家集中预制, 现场吊装。 2.涵洞所需砼以及砂浆采用拌和机拌和。 四、施工方法: 1、基础开挖: 基础采用人工配合机械开挖, 用挖掘机按放出的开挖轮廓线从上而下开挖, 挖出的土用自卸汽车运走, 基底平面尺寸每边宽出结构边线50cm, 机械开挖至基底标高以上30cm厚时, 停止开挖, 向监理工程师报检, 待检验合格后, 人工修整边坡, 开挖剩余30cm 厚的基坑土方, 平整且夯实基底,然后向监理工程师报检,待地基承载力检验合格后,进行下一步施工。 2、基础施工: 1)基底处理
砂砾垫层回填前先将基顶整平夯实, 并控制基顶标高线, 根据回填砂砾中部和端部厚度不同, 分层进行填筑夯实, 砂砾采用质地坚硬的砂砾石, 不得含有植物、垃圾等杂质, 石子最大粒径不大于50mm, 含泥量不大于5%, 卵石粒径为5mm--60mm, 级配较好, 吸水率不大于5%, 施工前先做好砂砾石的配合比试验确定最佳含水量和分层铺设厚度, 每层全面均匀夯压4-5遍。 2)注意事项: ①铺筑前先行验基, 边坡必须保持稳定, 做好排水措施, 使基坑保持无水状态。 ②钉立标志桩控制填料厚度, 中部垫层底面根据设计要求在同一高程, 在中部和端部不同高度垫层交接处, 基坑底面应挖成阶梯或斜坡搭接, 并按先深后浅顺序进行垫层施工。 ③填毕后不能暴露过久, 及时进行圬工基础浇筑, 并及时回填基坑。 3)质量要求及验收:
抗滑桩专项施工方案 一、编制依据 1、经批准的名山县城市道路建设项目(一期)皇茶大道（K0+960-K1+100）段滑坡处理设计图纸及文件资料。 2、国家、地方政府部门颁布的有关质量检验标准、验收规范、技术规程及其他相关文件。 3、工地现场调查、采集所获取的资料及我单位类似工程施工积累下的施工经验。 4、我公司目前所拥有的人力、机械设备、资源状况、施工管理水平等。 二、编制原则 1、严格遵守有关部门颁布的相关法律法规、规范标准和设计文件等。 2、坚持技术先进性、科学合理性、经济适用性、安全可靠性与工程施工环境相结合的原则。 3、对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理相结合的原则。 三、编制范围 本施工方案是针对名山县城市道路建设项目皇茶大道（K0+960-K1+100）段的滑坡处理而编制的，故仅适用于本段的滑坡治理工程。
四、工程概况 1、工程概况 皇茶大道K0+960-K1+100挖方路段为构造剥蚀丘陵地貌，本段横穿一小山丘坡脚，地形起伏较大，地面高程625～665米，土体覆盖层较薄，岩层与土层接触面倾角较大，地表水下渗至岩层层面，形成一软弱带，受人类工程活动的影响，在滑坡前缘开挖形成临空面，不利于坡体自身稳定性，导致坡面岩层层面产生蠕动变形，地表形成多条裂缝，如不进行处治将形成牵引式滑坡。 本治理工程总体设计为：在路基左侧设置抗滑桩及挡土墙进行支挡，根据滑坡各剖面推力情况和滑面埋深情况，分段设置防护形式分别为： ①K0+960-K0+998段在滑面以下按1:0.75放坡，在滑面处设置 2.5米宽的平台，平台后设置抗滑挡墙，边坡采用M7.5浆砌人字形骨架防护。 ②K0+998-K1+100段在碎落台左边缘设置抗滑桩，桩长11～16米不等，截面分为1.75*2.25米、1.5*2.0米两种形式，桩间设普通挡土墙，桩间距为6.0米（中心-中心）。抗滑桩均为C25钢筋混凝土，挡土墙为C20卵石混凝土。 地表截排水工程在滑坡后缘布置1条截水沟，截水沟总长258米，截面为40cm*60cm的半梯形结构，截水沟位置为滑坡后缘外不小于3米。 2、主要工程数量
圆管涵施工工艺流程 图
1.1、基础施工 先进行测量放样，定出圆管涵具体位置，经校对无误后再进行施工。软岩及土质基坑开挖采用挖掘机开挖，硬岩质基坑则采用风钻钻孔，松动爆破开挖基坑开挖至设计标高后，须整平碾压密实或夯实，再检查标高，基底按设计图纸规范施工，铺设砂砾垫层。 砂砾垫层应为压实的连续材料层，其压实度应在95%以上，按重型击实法试验测定；砂砾垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。 混凝土基座应按本规范规定施工，基座尺寸及沉降缝应符合图纸所示，沉降缝位置应与管节的接缝位置相一致。 管涵基础应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。 1.2、敷设 圆管涵采用预制管涵。 （1）管节安装从下游开始，使接头面向上游；每节涵管应紧贴于垫层或基座上，使涵管受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。如管壁厚度不同，应使内壁齐平。 （2）在敷设过程中，应保持管内清洁无脏物、无多余的砂浆及其他杂物。 （3）任何管节位置设置准确。 （4）在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。
（1）涵管接缝宽度不应大于 10mm，禁止加大接缝宽度来满足涵长的要求，并应用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层。如图纸所示或监理工程师要求，应再用两层 150mm 宽的浸透沥青的油毛毡包缠并用铅丝邦扎接缝部位。 （2）如果图纸规定，在管节接缝填塞好后，应在其外部设置 20 级混凝土箍圈。箍圈环绕接缝浇筑好后，应给予充分养生，使获得满意的强度而不产生裂缝、脱落。 （3）当管节采用承插式接缝时，在承口端应先坐以下硬性水泥砂浆，在管节套接以后再在承口端的环形空隙内塞以砂浆，以使接头部位紧密吻合，并将内壁表面抹平。 （4）当管节采用套环接缝时，应按接缝形式分别采用沥青麻絮、水泥砂浆或沥青砂紧密填塞所有接缝，使其稳固、耐久和不漏水。在填塞沥青砂之前，应在圆管的外表面和套环内表面涂刷沥青涂层，以增强其粘性，并按图纸所示部位固定捆扎绳，以免沥青砂外漏。 （5）倒虹吸管宜采用圆管，进出水口必须设置竖井。管节接头及进出水口应按图纸要求进行防水处理，不得漏水和渗水。在填土覆盖前应按图纸要求或监理工程师指示进行灌水试验。 1.4、进出水口 （1）进出水口应按图纸所示，采用混凝土或圬工结构修筑；施工工艺应分别符合规范的规定。 （2）进出水口的沟床应整理顺直，使上下游水流稳定畅通。当设有跌水井和急流槽时，应按图纸所示或监理工程师的指示进行施工。
抗滑桩施工技术交底 66532
抗滑桩技术交底 1.施工方法及工艺 1.1总体方案 根据桩基地质情况，采用人工分段挖土，分段护壁的方法施工，以保证操作安全施工，即人工在井内挖土，电动水泵抽水，葫芦配卷扬机提升井内土石，井壁进行混凝土护壁。施工中，遇到极硬岩石，要进行爆破后掘进成孔。钢筋采取在加工场单根加工弯制好后，在桩内安装成型，主钢筋直径≥22mm采用滚轧直螺纹套筒连接。直升导管法灌注混凝——混凝土供应在拌合站采用JS900搅拌机集中拌合，输送车输送，固定式输送泵输送到位。 1.2施工工艺 施工工序： 平整场地放线定桩位及高程开挖第一节桩孔土石方支护壁模板放附加钢筋浇筑第一节护壁及锁口混凝土在护壁上二次投测标高及桩位十字轴线架设垂直运输架、安装电动葫芦（卷扬机）、吊桶、照明、活动盖板、水泵、通风机等设施开挖吊运第二节桩孔土石方并校核桩孔位置、垂直度、净宽先拆第一节支第二节护壁模板（放附加钢筋）浇第二节护壁混凝土重复第二节挖土石方、支模、浇注混凝土护壁工序，循环作业直至设计深度终孔检查验收 安装钢筋放混凝土导管浇筑桩身混凝土（随浇随振）桩身检查
工艺流程图 1.3施工技术要点和措施 （1）施工准备: 首先熟悉施工图纸,各项临时设施，如照明、动力、通风、安全设施要准备就绪。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。
（2）场地平整：根据施工图设计，结合现有原地面标高，用挖掘机将场地适当开挖平整，地面宽度以满足孔口作业需要为前提，为防止雨水冲刷，以求作业场地稳定，保证孔口锁口质量，从而最大限度地满足孔内安全施工。 （3）测量放线:依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后方可进行下步施工。 （4）开挖第一节桩孔土方: 桩位测量放样后，跳槽开挖第一节，开挖桩孔要从上到下逐层进行，先挖中间部分的土方，然后扩及周边，按设计桩直径及护壁厚度控制开挖桩孔的截面尺寸。每节开挖深度按1.0m控制。采用短把的镐、锹等简易工具进行人工挖土，遇到比较硬的岩层时，可用风镐或爆破施工。开挖以2人为一个小组配合，地面派专人修通排水沟，及时排掉桩孔内抽出的水，从桩孔内挖出的废土或石碴由专人负责及时运出场外。 （5）支护壁模板和附加钢筋：护壁模板采用定型内模分节支设，每节高度1.0m，每节有四块组成，上小下大，模板之间用U形卡具、扣件连接固定，模板厚度不小于6mm的钢板加工制而成。每节模板的上下端用钢管或木块各设一道内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。 （6）浇筑锁扣 为了保证抗滑桩孔开挖过程中孔口稳定，正式开挖前，在孔口部位浇注抗滑桩琐口。
目录 第一章编制依据. (1) 一、编制依据 (1) 二、编制原则 (1) 第二章工程概况 (2) 一、概况 (2) 二、水文地质 (2) 第三章人员、设备、材料组织准备 (2) 一、人员、设备 (2) 二、施工进度计划 (4) 第四章施工方案、施工方法 (4) 一、施工方法及工艺要求 (4) 第五章施工质量控制技术标准 (7) 一、盖板涵施工质量控制标准 (7) 二、施工技术控制 (8) 三、技术控制措施 (9) 第六章安全保证措施 (9) 一、组织措施 (9) 二、安全生产措施 (10) 第七章确保工期的措施 (11) 第八章雨季施工安排 (12) 第九章环境保护及防治传染病措施 (12) 一、环境保护 (12) 二、防治传染病措施 (13)
六威高速LWTJ-1标合同段 K1+415车行通道兼排水（钢筋砼盖板涵） 施工组织设计 第一章编制依据 一、编制依据 1 、都香高速公路六盘水至威宁段第LWTJ-1合同段《两阶段施工图设计》； 2、施工设计图纸、设计文件、设计资料和设计院进行的相关技术交底。 3、招投标文件、补遗书、谈判备忘录、现场勘察调查资料； 4、《公路桥涵施工技术规范》(JTG/TF50--2011)； 5、《公路工程标准施工招标文件》（交公路发（2009）221号； 6、《公路工程施工定额》2009版； 7、《公路工程技术标准》JTGB01-2003； 8、《公路勘测规范》JTGC10—2007； 9 、《公路工程质量检验评定标准》JTGF80/1-2004； 10、《公路工程施工安全技术规程》JTJ076-95； 11、交通部、建设部颁发的技术标准、施工规范及贵州省交通运输厅颁发的相关规 定； 12、根据上述规范、标准、文件及现场实际情况，结合我公司现有技术装备和施工 力量,以及多年从事高原地区复杂地形公路路基、隧道及桥梁施工的丰富经验，针对本工程施工特点，以“保安全、保质量、保工期、促环保、创精品”为目标，编制本施工组 织设计。 二、编制原则 1、科学部、保证质量、加快进度、缩短工期。 2、强化现场管理，控制工程成本；加强安全管理，杜绝伤亡事故。 3、注重环保，文明施工，搞好地方关系，注意民族团结，保证和谐施工。 4、加强质量管理，确保工程一次验收合格率100%。 5、合理安排施工工序和顺序，充分利用现有的机械和设备。
钢筋混凝土拱涵施工方案及工艺方法 本工程设设置1-2*2钢筋混凝土拱涵，涵长共计260m。 1、施工工艺流程 测量放样→基础开挖→基础施工→墙身施工→拱圈支架搭设→拱圈施工→拱上端墙施工→拱顶填土。 2、施工方法 （1）、测量放样 熟悉好设计图纸，领会设计意图，并实地察看、核对，若现场实际情况存在与设计不符之处，则报请监理工程师进行现场处理。若无问题则按照设计图纸，采用全站仪放出轴线(纵向轴线和横向轴线)，轴线桩放到控制面以外，并用水泥砂浆保护好；根据规范要求，结合实际情况，放出拱涵基坑开挖线及洞口八字墙基坑开挖线。同时在开挖处附近选择适合的地方，加设一个临时水准点。 （2）基坑开挖 1）、基坑应满足施工要求，当基坑为渗水的土质基底，坑底尺寸应根据排水需要和基础模板设计所需基坑大小而定。基底应比基础的平面尺寸增宽0.5～1.0m。基坑坑壁坡度应按地质条件、基坑深度、施工方法等情况确定。 2）、施工前通过全站仪精确测定基础的轴线、边线位置及基底高程应检查无误后方可施工。施工中准备分段浇筑平行作业的方法，基坑顶面设置截水沟等防止地面水流入基坑的措施。地质较稳定的涵洞基坑开挖采用放坡明挖施工，以机械为主，人工为辅；基坑边坡不稳定行支护开挖。有水的基坑在开挖过程中不应中途停止抽水，抽水能力应为渗水量的1.5～2倍。基坑排水时要采用以胶管或水槽远引措施防止水流渗回基坑。 3）、为了不破坏基坑底土质和避免超挖，对土质基坑，当机械挖到距基底20cm时，采用人工清底到设计标高；石质基坑采用松动爆破施工时应在基底面以上保留不少于20cm厚度的岩层改由风动工具凿除，以保证基底土的结构不被破坏。开挖基坑的同时注意，安全标志及标牌的到位，基坑开挖线外1米用进警示线围防，以防有人或动物不慎从边坡落入基坑受伤，并清除边坑周围的松土、浮石等，避免施工中砸伤人。挖基弃方应运输至指定地点处理，不得堆放在基坑周边，避免造成基坑塌方。
抗滑桩施工工艺
抗滑桩施工工艺 抗滑桩是防治滑坡的一种工程建筑物，是六十年代后铁路建设逐步采用和发展起来的一项防治滑坡的重大技术革新，该技术具有施工简便，效果突出的特点。 1 工艺特点 （1）施工工艺比较简单。 （2）可操作性较强。 （3）机械装备程度较底。 （4）技术含量要求不高等特点。 2 实用范围 （1）实用于铁路工程、公路工程、水利工程滑坡、古滑坡的病害整治。 （2）自然灾害（地震、泥石流、暴雨）所造成的山体滑坡的病害整治工程。 3 工艺原理及设计要求 3.1 工艺原理
抗滑桩通常为钢筋混凝土或钢轨混凝土桩体，抗滑桩的分类根据滑坡体的规模大小分为单排抗滑桩及多排抗滑桩，单排抗滑桩通常设置于滑坡前沿且与桩间墙相连接形成整体，桩间墙通常为两种，一种是预制钢筋混凝土板，另一种是浆砌片石挡土墙。 作用机理：抗滑桩由锚固段及抗滑段组成，锚固段是保证桩体的自身稳定性，抗滑段主要承担滑坡土体的下滑力，它的作用是阻止滑坡体沿着一定的软弱结构面(带) 产生剪切位移而整体地向斜坡下方移动，承担滑坡体的整体下滑力，从而达到增强山体滑坡的稳定性及滑坡整治加固的目的。 3.2 工艺设计要求 3.2.1 抗滑桩的设计原则上要满足以下几点： （1）桩间土体在下滑力作用下，不能从桩间挤出去，通过控制桩间的距离来进行控制，处理措施通常为桩间钢筋混凝土挡土板或桩间浆砌片石挡土墙两种。 （2）桩后土体在下滑力作用下不能产生新滑面自桩顶滑出，要进行越顶检算，通过桩高来控制。 （3）桩身要有足够的稳定度，在下滑力的作用下不会倾覆，通过锚固桩深度来控制。
（4）桩身要有足够的强度，在下滑力的作用下不会破坏，对桩进行配筋来满足。 3.2.2 抗滑桩的直径和间距 抗滑桩水平截面长（a）、宽（b）和间距（d）：抗滑桩通常设计为矩形，抗滑桩的间距通常为抗滑面边长的2倍，其水平截面长、宽和间距取值见表1。 表1 抗滑桩水平截面长、宽和间距取值 序号a b d 12 2.5（3.0）4 2 2.5 3.0（3.5）5 3 3.0 3.5（4.0）6 4 3. 5 4.0（4.5）7 5 4.0 4.5（5.0）8 注：抗滑桩水平截面长（a）、宽（b）和间距（d）的取值与滑坡体的地质情况有关。 3.2.3抗滑桩的长度及锚固深度 施工准备 测量定桩位 开挖孔口 加工绑扎护壁钢筋 立护壁模 灌注护壁砼

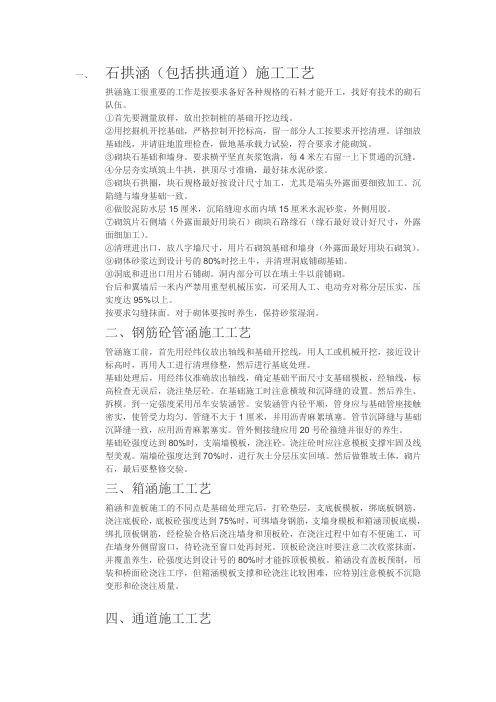

拱涵施工方案 一、工程概况 本项工程全长3.3公里，公路二级技术标准。属于山岭重丘区。全线共有 2.5m×2m(1/3)石拱涵1道，涵洞长，涵洞方向与路中心法向夹角为100 3722。 二、工期安排及进度 工期从2007年7月17日至2007年8月10日结束 三、施工方案 (一)整个涵洞工程采用平行流水作业法。 (二)建立三个专业施工队，一道涵洞为一个作业面。 (三)原材料要求: 1、水泥:使用济源市太行水泥厂的普通硅酸盐32.5#;并附有生产厂家水泥品质试验报告等合格证明文件。 2、片石、块石:用济源克井石料，要求片石干净，强度达到30MPa以上，厚度大于15cm。 3、中砂:采用济源市沁河水洗砂，要求级配合理，含泥量不超过5%，筛分符合设计要求。 5、碎石:采用济源市克井碎石，级配符合规定要求，含泥量不超过2%，符合设计要求。 6、水:采用当地饮用水。 四、施工工艺和施工方法 OO O 1、施工放样:
按照设计图纸，用经纬仪进行实地精确放样，放出涵中心点及十字线，中心点及十字线桩点必须有护桩且用砼进行保护。所有桩点经测量监理工程师复测无误后方可进行下道工序施工。 2、基坑开挖: 采用机械配合人工开挖，根据施工图纸施工放样，并报《施工放样报验单》，自上而下分层开挖，基坑深度大于2米时，应将坑壁做成缓于1:0.2的斜面，保证基坑的稳定性，并经驻地监理工程师认可，地基的承载力满足设计要求。 3、砂浆拌和: 采用太行山水泥厂的水泥，砂采用沁河水洗砂。使用砂浆搅拌机拌和，采用监理工程师批准的配合比，根据现场测定的砂石含水量确定施工配合比。工地用衡量器具保持准确，每盘料过磅称量，以确保砂浆强度。 4、基础、墙身施工: 砌筑基础前地上先洒水湿润，然后座浆砌筑，砌体分层砌筑，较成长时要分段砌筑，相邻工作段高差不大于1.2米，分段位臵设在沉降缝处，并注意沉降缝上下垂直通，沉降缝内用沥青、麻絮填塞。 砌筑时，应先砌外圈后砌里圈，石块间应砂浆饱满，无空洞，上下错缝相互咬合粘结牢固，不可有瞎缝，石头与石头之间留 2.5cm灰缝。砌筑时外圈石块及站转角处应选用方正且尺寸教大的 石块。 5、支拱胎: 选用结牢耐用的木料若干，粗细均匀，长短适中，按照设计要求制作拱胎圈，立撑横撑交错支撑拱胎，保证拱搭架稳定牢固。 6、拱圈施工
13.2 圆管涵施工工艺标准 欧阳光明（2021.03.07） 13.2.1工艺概述 圆管涵指采用整体式基础，涵身为预制钢筋混凝土圆管拼装在涵座上的涵洞。圆管涵一般作为过水涵洞。圆管涵结构要素见图13.4.1。 圆管涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。 图13.2.1圆管涵结构要素 13.2.2作业内容 圆管涵施工主要作业内容有：基坑开挖、基础及管座施工、管节吊装、防水层施工、端翼墙施工、涵背回填、出入口铺砌施工等。 13.2.3质量标准及验收方法 1、圆管涵预制管节各部位偏差及检验方法应符合表13.2.3-1和13.2.3-2的规定，混凝土和砂浆强度应符合设计要求。防水层允许偏差及检验方法应符合表13.2.3-3的规定。 2、涵身直顺，混凝土表面平整坚实，无蜂窝、麻面。圆管拼缝缝端面应竖直、平整。沉降缝直顺、整洁无渗漏，上下不得交错搭压影响沉降。填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。 3、进、出口流水顺畅，整洁美观。防水层类型应符合设计要求，
应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。 表13.2.3-1圆管涵管节预制的允许偏差和检验方法 检验数量：施工单位检查不少于5处。 13.2.4工艺流程图 圆管涵施工工艺流程见图13.2.4： 图13.2.4圆管涵施工工艺流程图 13.2.5工序步骤及质量控制说明 一、施工准备 1.技术准备 ⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工
抗滑桩施工工艺 抗滑桩是防治滑坡的一种工程建筑物，是六十年代后铁路建设逐步采用和发展起来的一项防治滑坡的重大技术革新，该技术具有施工简便，效果突出的特点。 1工艺特点 （1）施工工艺比较简单。 （2）可操作性较强。 （3）机械装备程度较底。 （4）技术含量要求不高等特点。 2实用范围 （1）实用于铁路工程、公路工程、水利工程滑坡、古滑坡的病害整治。 （2）自然灾害（地震、泥石流、暴雨）所造成的山体滑坡的病害整治工程。 3工艺原理及设计要求 3.1工艺原理
抗滑桩通常为钢筋混凝土或钢轨混凝土桩体，抗滑桩的分类根据滑坡体的规模大小分为单排抗滑桩及多排抗滑桩，单排抗滑桩通常设置于滑坡前沿且与桩间墙相连接形成整体，桩间墙通常为两种，一种是预制钢筋混凝土板，另一种是浆砌片石挡土墙。 作用机理：抗滑桩由锚固段及抗滑段组成，锚固段是保证桩体的自身稳定性，抗滑段主要承担滑坡土体的下滑力，它的作用是阻止滑坡体沿着一定的软弱结构面（带）产生剪切位移而整体地向斜坡下方移动，承担滑坡体的整体下滑力，从而达到增强山体滑坡的稳定性及滑坡整治加固的目的。 3.2工艺设计要求 3.2.1抗滑桩的设计原则上要满足以下几点： （1）桩间土体在下滑力作用下，不能从桩间挤出去，通过控制桩间的距离来进行控制，处理措施通常为桩间钢筋混凝土挡土板或桩间浆砌片石挡土墙两种。 （2）桩后土体在下滑力作用下不能产生新滑面自桩顶滑出，要进行越顶检算，通过桩高来控制。 （3）桩身要有足够的稳定度，在下滑力的作用下不会倾覆，通过锚固桩深度来控制。
4）桩身要有足够的强度，在下滑力的作用下不会破坏，对桩 进行配筋来满足。 3.2.2抗滑桩的直径和间距 抗滑桩水平截面长（a）、宽（b）和间距（d）：抗滑桩通常设计为矩形，抗滑桩的间距通常为抗滑面边长的2 倍，其水平截面长、宽和间距取值见表1。 表1 抗滑桩水平截面长、宽和间距取值 注：抗滑桩水平截面长（a）、宽（b）和间距（d）的取值与滑坡体的地质情况有关。 3.2.3抗滑桩的长度及锚固深度 施工准备 测量定桩位 开挖孔口 加工绑扎护壁钢筋 立护壁模 灌注护壁砼 施工下节护壁
蛮耗~金水河二级公路B标项目经理部(K44+000～K93+766.47) 钢筋混凝土盖板涵洞施工方案 编制人： 复核： 批准： 编制单位：重庆城建控股（集团）有限责任公司 蛮耗～金水河二级公路B标项目经理部
二O一O年三月十日 盖板涵洞施工方案 一、编制依据 1、《省道S212线蛮耗至金平至金水河口岸二级公路K44+000～K93+766.47段两阶段施工图设计》； 2、交通部标准《公路工程技术标准》JTG-2004 3、中华人民共和国交通部颁布的现行《公路桥涵施工技术规范》JTJ041-2000、 4、《公路路基施工技术规范》JTJ033-95以及本工程项目专用的《补充技术规范》。 5、中华人民共和国交通部颁布的现行《公路工程质量检验评定标准》JTG F80/1-2004。 6、中华人民共和国交通部颁布的现行《公路工程施工安全技术规程》JTJ076-95。 7、《公路桥涵设计通用规范》JTGD60-2004 8、投标文件及国家、云南省相关法律与规定。 9、项目部目前的劳动力施工机械设备能力、技术管理和现场地质实际调查。 10、本单位多年来参加建设高速公路路基、路面和桥涵工程等所积累的施工经验，并结合进场技术力量、机械设备以及资金情况综合编制。 二、编制原则 1、严格遵守本项目施工承包合同规定的施工工期限和积极稳妥、合理安排施工。
2、合理安排施工工序，采用流水作业施工，各工序紧密衔接，避免不必要的重复工作，以保证施工连续的、均衡的、有节奏的进行。 3、重视各项准备工作，特别重视施工的外部条件，使施工计划建立在可行的基础上。 4、贯彻多层次技术结构和技术政策，在施工中利用先进的技术手段，促进技术进步。 5、尽量利用原有的设施，减少各种临时工程量，尽量利用当地现有资源，合理进行上场的规划，节约施工用地，保护环境，防止污染和施工事故，做到文明施工。 6、严格遵循施工监理程序。 三、工程概况 1、工程简介 省道S212线蛮耗至金平至金水河口岸二级公路K44+000～K93+766.47段共有62座涵洞，本合同段涵洞为满足沿线边沟水排放、沟谷汇水排放、路基路面排水而设，其结构型式有1.0m、1.5m、2.0m、3.0m、4.0m孔径钢筋混凝土盖板涵，共长1308.14m。 2、气象、水文及工程地质 路线地处云贵高原南缘山区，北回归线以南，属亚热带气候。区内地形复杂，河谷切割强烈，高差悬殊，气候受地形影响，垂直变化较为明显，海拔500米以下的低山、河谷地区，气候炎热。 区内雨量充沛，年平均降水量为1577.3mm，但因受地形的影响，各地降水量有显著差别，降水量垂直变化明显，河谷地带降水量一般偏低，河谷两侧，随着地形高程增高，降水量逐渐增大，金平一带降水量为最多地区，多年平均为2478.68mm，金平地区蒸发量低于降水量823.4mm，相对湿度较大，一般年平均相对湿度83.3～86％，每年10月至次年2月经常大雾弥漫，空气湿度高。
13.2 圆管涵施工工艺标准 13.2.1工艺概述 圆管涵指采用整体式基础，涵身为预制钢筋混凝土圆管拼装在涵座上的涵洞。圆管涵一般作为过水涵洞。圆管涵结构要素见图13.4.1。 圆管涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。 图13.2.1 圆管涵结构要素 13.2.2作业内容 圆管涵施工主要作业内容有：基坑开挖、基础及管座施工、管节吊装、防水层施工、端翼墙施工、涵背回填、出入口铺砌施工等。 13.2.3质量标准及验收方法 1、圆管涵预制管节各部位偏差及检验方法应符合表13.2.3-1和13.2.3-2的规定，混凝土和砂浆强度应符合设计要求。防水层允许偏差及检验方法应符合表13.2.3-3的规定。 2、涵身直顺，混凝土表面平整坚实，无蜂窝、麻面。圆管拼缝缝端面应竖直、平整。沉降缝直顺、整洁无渗漏，上下不得交错搭压影响沉降。填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。 3、进、出口流水顺畅，整洁美观。防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。 表13.2.3-1 圆管涵管节预制的允许偏差和检验方法 序号项目允许偏差（mm）检验方法 1 长度0，-10 尺量检查不少于5处 2 内径±10 3 壁厚+10，-5 检验数量：施工单位每10节检查不少于1节。
检验数量：施工单位每座涵全部检查。 13.2.4工艺流程图 圆管涵施工工艺流程见图13.2.4： 施工准备 测量放样 材料准备 基坑开挖 基础施工 涵节安装 管座及端翼墙施工 防水层施工 涵背回填 出入口铺砌 图13.2.4 圆管涵施工工艺流程图 13.2.5工序步骤及质量控制说明 一、施工准备
为了保证路基施工的全面展开，涵洞施工将尽早安排开工，并尽快完工，既利于排水以免水浸蚀路堤，又能确保填土便道的畅通，便于路基填筑。一、工程概况 涵洞多位于稻田中，具体情况见下表： 二、计划工期 以上涵洞计划投入三个班组，每个班组投入两套长六米的钢模板,利用105国道及3#-1便道便利条件,先施工DK1477+889等涵洞,具体工期安排如下: 涵洞工期安排
三、人员、机械安排1机械设备投入 2人员组织安排
四、盖板涵施工方案 1.施工准备 利用105国道（即3#便道）沿线路的纵向便道延伸到要施工的涵洞，用电利用105国道旁的变压器。 涵洞开工前根据设计资料，结合现场实际地形、地质情况，对其位置、方向、长度、出入口高程以及与排灌系统的连接等，进行核对，如有不符，及时提出处理措施，报监理工程师和设计单位审定。 2.基础施工 1．施工准备：测量放样，定出基坑开挖边线；做好地面防水、排水工作；确定弃碴场地，并做好其整修工作；严格按设计要求铺筑机动车道路；准备好基坑防雨棚；人员、材料、机具就绪。 2．基坑开挖：以机械开挖为主，人工配合的方法，弃碴运到指定的弃土场。底部预留20cm保护层，采用人工开挖。有水流涌出时，配足抽水设备，禁止基坑被水淹泡，以免降低基底的承载力。根据情况采取草袋围堰等不同的基坑防护方法，遇到岩石地层后，采用风镐破碎或浅眼松动爆破进行松动爆破。 基底处理：基坑开挖到设计标高后，核对地质资料，与设计相符合时，按设计要求进行施工；与设计不符时，及时与设计单位联系，承载力检测不合格的地基，根据设计单位确定的处理方案，按规范要求对基底进行处理，施工完
