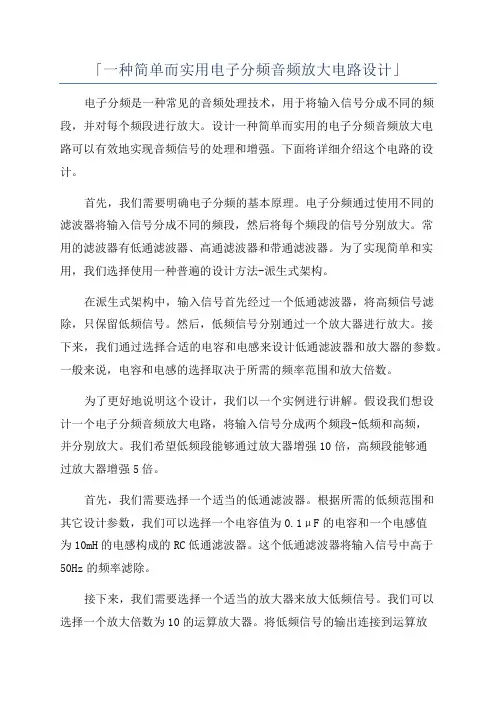

电子分频是什么
说到电子分频，首先要说分频器是什么。顾名思义，分频器是一种将不同频率的信号进行分割的电路装置。其本质就是信号中的各种滤波器。通常我们指的音频的频率范围在20Hz-20KHz，高音指的是频率较高的声音，低音指的的是频率较低的声音。而在HiFi音响中，分频器的作用就是将高、中、低音，按照需要频率进行分割。因此分频器也常被称为“分音器”。
为什么需要分频器呢？因为不同的喇叭单元各自的特性不同，它们都有最佳表现的频率范围。因此在要求较高的HiFi音响系统中，利用分频器将频率进行分割，再分别交给高、中、低音喇叭，使在它们仅在最佳表现的频率范围内工作，以达到音质更佳的目的。

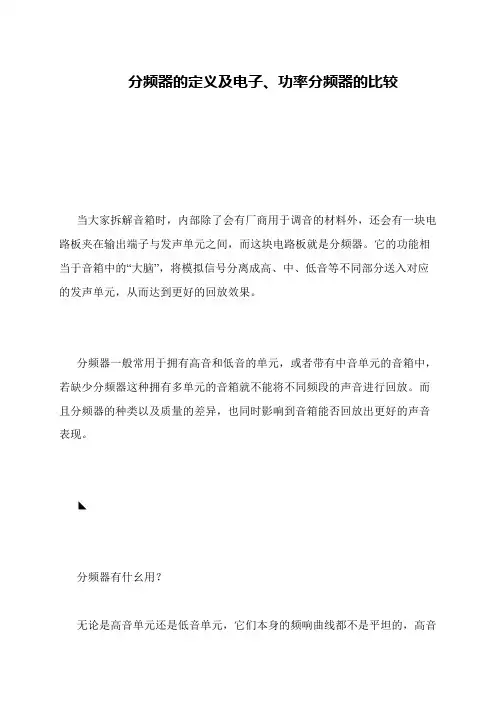

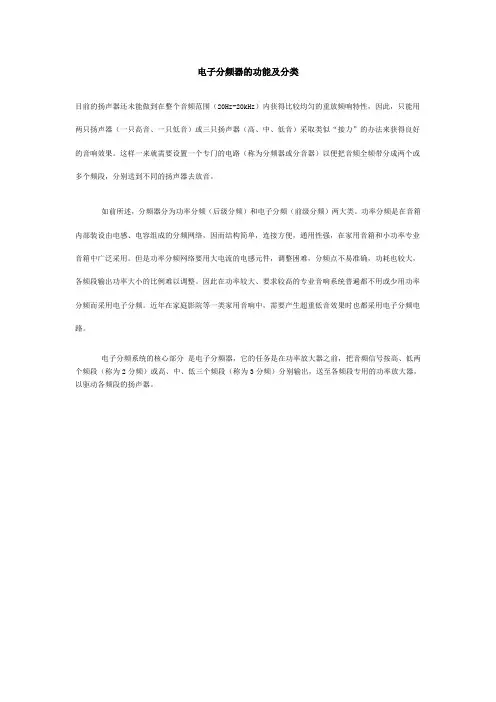

那么分频器有哪些种类呢？根据分频器在音响系统中所处的位置不同，我们通常又将它们分为功率分频器和电子分频器。
功率分频器：
电子分频器：
功率分频器是家庭HiFi音响中最常见的分频器，它处于功放之后、喇叭之前。正是因为它需要承受功放输出的巨大功率，所以称为功率分频器。功率分频器都是无源滤波器。

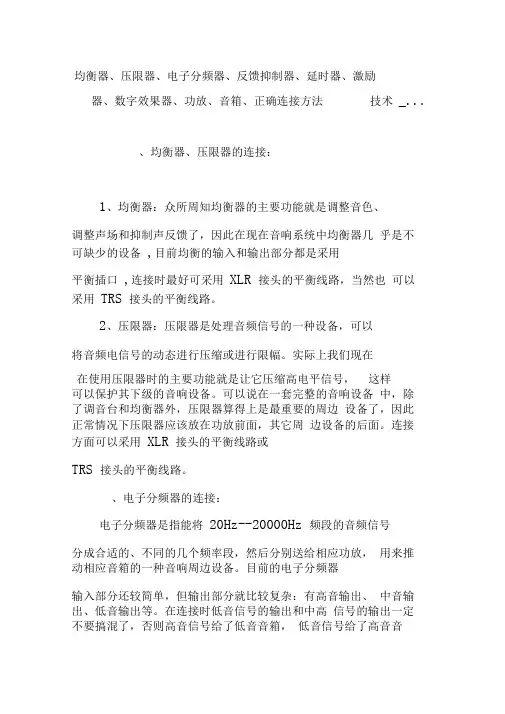

电子分频器则用来构成另一种音响系统。它处于音源之后，功放之前。经过它的音频信号较弱，所以通常用有源滤波器来实现。因此电子分频器也常被成为：有源分频器、主动分频器等。
功率分频器由于受元器件所限，所以在阻抗匹配、相位特性、插入损耗等方面和电子分频相比都不具优势。更重要的是，电子分频系统中，以多台功放分工合作的方式代替了功率分频系统中一台功放全力工作的方式，使得对功放的要求明显下降，但表现却能大大提升。
其实在专业音响上，电子分频系统早就被成熟运用。不过略有不同的是，专业音响中更多使用的电子分频器是DSP（数字信号处理器），它的最大特别是集成度高，功能强大，可以对曲线等进行各种调整。而在家用HiFi音响中，特别是对普通用户来说，笔者更推荐使用模拟的电子分频器。模拟的电子分频器没有很多功能和可调整的部分，但也因此能拥有更自然更优质的声音。
当然，不可否认，无论哪种音响系统如果设计合理，都可能发出好声音。
一家之言，仅供参考。
