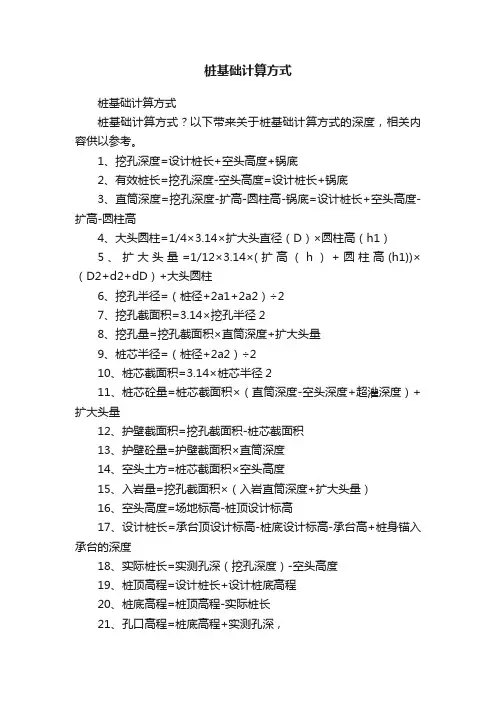

桩基础计算方式
摘要：桩基础计算方式内容来自筑龙网与桩基础计算方式内容来自与之相关的精品资料、博文热帖、培训课程等。
桩基础计算方式？以下中国建筑网带来关于桩基础计算方式的深度，相关内容供以参考。
1、挖孔深度=设计桩长+空头高度+锅底
2、有效桩长=挖孔深度-空头高度=设计桩长+锅底
3、直筒深度=挖孔深度-扩高-圆柱高-锅底=设计桩长+空头高度-扩高-圆柱高
4、大头圆柱=1/4×3.14×扩大头直径（D）×圆柱高（h1）
5、扩大头量=1/12×3.14×(扩高（h）+圆柱高(h1))×（D2+d2+dD）+大头圆柱
6、挖孔半径=（桩径+2a1+2a2）÷2
7、挖孔截面积=3.14×挖孔半径2
8、挖孔量=挖孔截面积×直筒深度+扩大头量
9、桩芯半径=（桩径+2a2）÷2
10、桩芯截面积=3.14×桩芯半径2
11、桩芯砼量=桩芯截面积×（直筒深度-空头深度+超灌深度）+扩大头量
12、护壁截面积=挖孔截面积-桩芯截面积
13、护壁砼量=护壁截面积×直筒深度
14、空头土方=桩芯截面积×空头高度
15、入岩量=挖孔截面积×（入岩直筒深度+扩大头量）
16、空头高度=场地标高-桩顶设计标高
17、设计桩长=承台顶设计标高-桩底设计标高-承台高+桩身锚入承台的深度
18、实际桩长=实测孔深（挖孔深度）-空头高度
19、桩顶高程=设计桩长+设计桩底高程
20、桩底高程=桩顶高程-实际桩长
21、孔口高程=桩底高程+实测孔深
4.5m 【题1】某试验大厅柱下桩基，柱截面尺寸为 400mm 600mm ，地质剖面示意图如图 1 所示，作用在基础顶面的荷载效应基本组合设计值为 F = 2035kN, M=330kN ?m , H = 55kN, 荷载效应标准组合设计值为 F k =1565kN, M=254
1. 2. 2^00 - 确定桩的规格 根据地质勘察资料，确定第 4层粘土为桩端持力层。采用钢筋混凝土预制桩，桩截面为 方桩，为400mm< 400mm 桩长为9米。承台埋深1.7米，桩顶嵌入承台 0.1米，则桩 端进持力层2.4米。初步确定承台尺寸为 2.4m X 2.4m 。 确定单桩竖向承载力标准值 Q 根据公式 查表内插求值得 层序 深度(m) I L q sik (kPa ) q pk ( kPa) ② 粉质粘土 2 0.6 60 ③ 饱和软粘土 4.5 0.97 38 ② 粘土 2.4 0.25 82 2500 按静力触探法确定单桩竖向极限承载力标准值: Q uk Q sk Q pk u q sik l i q pk A p =4X 0.4(60 X 2.0+38 X 4.5+82 X 1.5)+2500 X 0.4 X 0.4=902.4KN 取 Q uk 902.4 kN 3.确定桩基竖向承载力设计值 R 并确定桩数n 及其布置 按照规范要求，S a 3d ，取 S a 4d , b e = 2m, l = 9m 故 0.22 查表得，sp 0.97。 查表得，sp 1.60先不考虑承台效应，估算基桩竖向承载力设计值 R 为 sp 1.60 桩基承台和承台以上土自重设计值为 G= 2.4 X 2.4 X 1.7 X 20= 195.84 kN 粗估桩数n 为 n = 1.1 X (F+G)/R= (1565+195.84)/ 547.08=3.22 根 取桩数n = 4根，桩的平面布置为右图所示， 承台面积为 2.4m X 2.4m ，承台高度为 0.9m ，由于n > 3，应该考虑 群桩效应和承台效应确定单桩承载力设计值 R ,S a B e 由一=4 ; = 0.25 d l 查表得 e = 0.155 , ：= 0.75 sp Q uk 0.97 902.4 =547.08 kN
目录 一、设计资料 二、独立基础设计 1、选择基础材料 2、选择基础埋置深度 3、计算地基承载力特征值 4、初步选择基底尺寸 5、验算持力层的地基承载力 6、计算基底净反力 7、验算基础高度 8、基础高度（采用阶梯形基础） 9、变阶处抗冲切验算 10、配筋计算 11、基础配筋大详图 12、确定A、B两轴柱子基础底面尺寸 13、设计图纸（附图纸） 三、设计技术说明及主要参考文献
柱下独立基础课程设计 一、设计资料 3号题○B轴柱底荷载： ○1柱底荷载效应标准组合值：F K=1720(1677)KN，M K=150(402)KN·m，V K=66(106)KN。 ○2柱底荷载效应基本组合值：F=2250KN，M=195KN·m，V=86KN。 持力层选用○4号土层，承载力特征值f ak=240kPa，框架柱截面尺寸为500mm×500mm，室外地坪标高同自然地面，室内外高差450mm。 二、独立基础设计 1.选择基础材料 基础采用C25混凝土，HPB235级钢筋，预估基础高度0.8m。 2.选择基础埋置深度 根据柱下独立基础课程设计任务书要求和工程地质资料选取。 ①号土层：杂填土，层厚约0.5m，含部分建筑垃圾。 ②号土层：粉质粘土，层厚1.2m，软塑，潮湿，承载力特征值f ak=130kPa。 ③号土层：粘土，层厚1.5m，稍湿，承载力特征值f ak=180kPa。 ④号土层：细砂，层厚3.0m，中密，承载力特征值f ak=240kPa。 ⑤号土层：强风化砂质泥岩，很厚，中密，承载力特征值f ak=300kPa。 拟建场区地下水对混凝土结构无腐蚀性，地下水位深度：位于地表下1.5m。取基础地面高时最好至持力层下0.5m，本设计取○4号土层为持力层，所以考虑取室外地坪到基础地面为0.5+1.2+1.5+0.5=3.7m。由此得到基础剖面示意图如下图所示。
桩基础课程设计计 算书
土 力 学 课 程 设 计 姓名： 学号： 班级： 二级学院： 指导老师：
地基基础课程设计任务书 [工程概况] 某城市新区拟建一栋10层钢筋混凝土框架结构的办公楼，长24.0m ，宽9.6m ，其1-5轴的柱底荷载效应标准组合值如下所示。建筑场地位于临街地块部·位，地势平坦,室外地坪标高同自然地面，室内外高差450mm 。柱截面尺寸均为500mm ×500mm ，横向承重，柱网布置图如图1所示。场地内地层层位稳定，场地地质剖面及桩基计算指标详见工程地质资料，如表1所示。勘察期间测得地下水水位埋深为 2.5m 。地下水水质分析结果表明，本场地地下水无腐蚀性。试按乙级条件设计柱下独立承台桩基础。 柱底荷载效应标准组合值 1轴荷载：5417;85.m;60k k k F kN M kN V kN ===。 2轴荷载：5411;160.m;53k k k F kN M kN V kN ===。 3轴荷载：5120;88.m;63k k k F kN M kN V kN ===。 4轴荷载：5300;198.m;82k k k F kN M KN V kN ===。 5轴荷载：5268;140.m;60k k k F kN M kN V kN ===。
图1 框架结构柱网布置图 （预制桩基础）--12土木1班 工程概况 某市新区钢筋混凝土框架结构的办公楼，长24.0米，柱距6米，宽9.6米，室内外地面高差0.45米。柱截面500×500mm 。建筑场地地质条件见表1。 表1 建筑场地地质条件
注：地下水位在天然地面下2.5米处 目录 地基基础课程设计任务书............................................................................ - 0 -工程概况....................................................................................................... - 1 - 1.设计资料.................................................................................................... - 4 - 2.选择桩型与桩端持力层、确定桩长和承台埋深...................................... - 4 - 3.确定单桩极限承载力标准值..................................................................... - 5 - 4.确定桩数和承台尺寸 ................................................................................ - 6 - 5.桩顶作用效应验算 .................................................................................... - 7 - 6.桩基础沉降验算 ........................................................................................ - 8 - 6.1 求基底压力和基底附加压力 ........................................................... - 8 - 6.2 确定沉降计算深度 ........................................................................... - 8 - 6.3 沉降计算........................................................................................... - 8 -
一、打预制钢筋混凝土桩的单桩体积，按设计图示尺寸桩长(包括桩尖，不扣除桩尖虚体积)乘以设计桩截面面积以体积计算。管桩按设计图示尺寸以桩长计算，如管桩的空心部分按设计要求灌注混凝土或其他填充材料时，应以管桩空心部分计算体积，套用离心管桩灌混凝土子目或按该子目进行换算。 二、各类预制桩均按商品桩考虑，其施工损耗率分别为：预制静力压桩0，预制方桩1％，预制板、管桩1％。该损耗已计入相应的子目内。 三、接桩：除静力压桩和离心管桩外，均按设计图示规定以接头数量（个）计算。如管桩需要接桩，其接桩螺栓应按设计要求计算并入制作项目内。 四、送桩：按送桩长度(即打桩架底至桩顶面高度或自桩顶面至自然地坪面另加0.5m)乘以桩截面面积以体积计算。 五、沉管灌注桩（混凝土桩、砂桩、碎石桩），按设计图示尺寸桩长 (包括桩尖，不扣除桩尖虚体积)乘以设计截面面积以体积计算。多次复打桩按设计要求的扩大直径计算。 六、钻孔灌注混凝土桩和CFG桩，按设计图示尺寸桩长 (包括桩尖，不扣除桩尖虚体积)乘以设计截面面积以体积计算。 七、泥浆运输工程量按钻孔体积计算。 八、当打桩属于本分部说明第9、10条的情况时，可计算入岩增加费。入岩增加费以设计桩截面积乘以入岩深度以体积计算。 九、人工挖孔桩，按设计图示长度乘以设计截面面积以体积计算。 十、喷粉桩、深层搅拌桩、灰土挤密桩按设计图示长度乘以设计截面面积以体积计算。高压旋喷桩，按设计图示长度计算。 十一、因设计要求现场灌注桩的空桩，其工程量按自然地坪至设计桩顶标高
的长度减去超灌（喷）长度乘以桩设计截面面积以体积计算。 十二、地下连续墙： 1.导墙开挖按设计图示墙中心线长度乘以开挖宽度及深度以体积计算。导墙混凝土浇灌按设计图示墙中心线长度乘以厚度及深度以体积计算。 2.机械成槽按设计图示墙中心线长度乘以墙厚及成槽深度以体积计算。成槽深度按自然地坪至连续墙底面的垂直距离另加0.5m计算。泥浆外运按成槽工程量计算。 3.连续墙混凝土浇灌按设计图示墙中心线长度乘以墙厚及墙深以体积计算。 4.清底置换、接头管安拔按分段施工时的槽壁单元以段计算。 十三、地基强夯按设计图示尺寸以面积计算。设计无明确规定时，以建筑物基础外边线外延5m计算。区分夯击能量，每夯点击数以每平方米计算。 设计要求不布夯的空地，其间距不论纵横，如大于8m，且面积又在64m2以上的应予扣除，不足64m2的不予扣除。 十四、喷射混凝土护坡按设计图示喷射的坡面面积计算。锚杆和土钉支护按设计图示尺寸的长度计算。锚杆的制作、安装按照设计要求的杆径和长度以质量计算。 十五、打拔钢板桩按设计图示尺寸以钢板桩质量计算 十六、安拆导向夹具，按设计图示的水平长度计算。
三、柱下独基计算书 剖面: J2-2 1.已知条件及计算内容： (1)已知条件： a.控制信息： 柱数：单柱 柱尺寸：450mmX450 mm 输入荷载类型：设计值 转换系数：1.00 柱竖向力：517 kN/m 柱弯矩：0.00 kN.m/m b.设计信息： 基础类型：锥型一阶混凝土等级：C30 受力筋级别：HPB300 保护层厚度：45 第一阶尺寸： 总宽度：2100 mm 高度：500 mm 轴线左边宽度：1050 mm 轴线右边宽度：1050 mm 垫层挑出宽度：100 mm 垫层厚度：100 mm c.地基信息： 基础埋置深度：1.500 m 地坪高差：0.600 m 修正后的地基承载力特征值：140 kPa (2)计算内容： 1.地基承载力验算。 2.基础冲切承载力验算。 3.基础抗剪承载力验算。 4.基础抗弯承载力计算。 2.反力计算： (1)荷载标准值时基底全反力－用于验算地基承载力
pk=(Fk+Gk)/A=125.4 kPa (2)荷载设计值时基底全反力 p=(F+G)/A=136.4 kPa (3)荷载设计值时基底净反力－用于验算基础剪切和冲切承载力 pj=F/A=117.9 kPa 3.地基承载力验算： 轴心受压: pk=125.4kPa <= fa=140kPa 满足! 地基承载力验算满足要求！ 4.基础抗冲切承载力验算： Fl=69.3kN <= 0.7βhpftbmh0=186.3kN 满足! 5.基础抗剪承载力验算： Vsx=41.6kN <= 0.7βhftAc=108.91kN 满足! Vsy=43.0kN <= 0.7βhftAc=108.91kN 满足! 6.抗弯计算结果： X方向弯矩计算结果： Mx = 63.8kN.m(柱根部) 计算面积：742 mm2/m 实配面积：754 mm2/m 选筋方案：φ12@150 配筋率：0.22%
