竭诚为您提供优质文档/双击可除
mms制造报文规范
篇一：变配电自动化作业
basedontheiec61850standardsofrailwaytractionpower feederprotectiondeviceof275kVmodel
wuxun
(ecjtuniversityelectrical馈线保护装置；逻辑设备
1iec61850协议标准内容概述
iec61850是国际电工委员会第57技术委员会第10、11、12工作组制定的关于变自动化系统通信网络和系统的标准。制定iec61850的目的是想实现不同厂商产间的互操作性。为此，该协议采用自顶向下的方式对变电站自动化系统进行系统分层、功能定义和对象建模，并对一致性检测作了详细的定义。iec61850包括面向的标准、通信网络性能要求、接口和映射、系统和项目管理、一致性测试等多方细内容。具体内容如下：61850-1：基本原则。即iec61850标准概述，包括适用范围和目的，定义了变电ied之间的通信和相关系统要求，并论述了制定一个适用标准的途径和如何对待通信
技术革新等问题。
61850-2：术语。给出了iec61850标准中涉及的关于变电站综合自动化系统特定术语及其定义。
61850-3：基本要求。详细说明系统通信网络的总体要求，重点是质量要求(可靠可用性、可靠性、可用性、可维护性、安全性、数据完整性以及总的网络要求)，还涉及了环境条件度、温度、大气压力、机械震动、电磁干扰等)和供电要求的指导方针，并根据其准和规范对相关的特定要求提出了建议。
61850-4：系统和项目管理。描述了对系统和项目管理过程的要求以及对工程和试用的专用支持工具的要求。
主要包括：工程过程以及支持工具、整个系统以及ied 命周期、系统生命期内的质量保证共三个方面。
61850-5：对功能和设备的通信要求。规范了变电站自动化系统所完成功能的通信和装置模型。为了区分技术服务和变电站之间以及变电站内ied之间的通信要求功能进行描述；为支持功能自由分配要求，将功能适当分解为相互通信的几个部给出其交换数据和性能要求：对典型变电站配置，上述规定可以通过数据流的安以补充。
61850-6：变电站ied的结构语言。规定了描述通信有关的ied配置和参数、通信系置、开关间隔结构以及它们之间关系的文件格式，目的是在不同制造商的ied管理工系统
管理工具间，以某种兼容的方式交换ied性能描述和变电站自动化系统描述。
61850-7：变电站基本通信结构和馈电设备。是变电站设备之间协调工作和通信的概述。共分为四个部分：61850-7-1：原理与模型。提供了有关基本建模和描述方法的信息，解释了61850-7-4、iec61850-7-3、iec61850-7-2和iec61850-5之间的详细要求，以及61850-7-x的抽象服务和模型如何映射到iec61850-8-x和iec61850-9-x中具体的协议。
61850-7-2：抽象通信服务接口(acsi)。主要是从三方面进行描述：可以通过通信访问的全部信息分层类模型；对这些类进行操作的服务；和每个服务相关的参数。
61850-7-3：公共数据分类和属性。定义了和变电站应用有关的公共属性类型和公据类，这些公共数据类用于本系列标准的61850-7-4部分。
61850-7-4：相容逻辑结点和数据目录寻址。规定了ied 之间通信用的兼容逻辑结和数据名，这是61850-7-2中介绍的类模型的一部分，所定义的名称用于建立分象引用，供ied 之间通信用。
61850-8：特殊的通信服务映射(scsm)。映射到制造报文规范(mms，manufacturingmessageservices)，说明了在局域网交换实时数据的方法，将acsi映射mms的服务议，
主要是用于变电站层到间隔层间的映射。61850-9：特殊的通信系统映射。规定了间隔层和过程层之间的映射。
61850-10：功能测试、一致性测试。规定了变电站自动化系统和设备通信方面的性测试方法，还给出了设置测试环境的准则和规定了互操作性的等级。iec61850的基本结构如图2-1所示：[1]
part1part2part3part4part5part6
part7
part8
part9
part10图1iec61850标准草案的系列文档
就概念而言，iec61850标准草案主要围绕以下4个方面展开：
(1)功能建模：从变电站自动化通信系统的通信性能要求出发，定义了变电站自动化系统的功能模型(part
5)。
(2)数据建模：采用面向对象的方法，定义了基于客户机/服务器(c/s)结构的数据模型(part7-3/4)。
(3)通信协议：定义了数据访问机制(通信服务)和向通信协议栈的映射，如在变电站层和间隔层之间的网络采用抽象通信服务接口映射到mms(iec61850-8-1)。在间隔层和过程层之间的网络映射成串行单向多点或点对点传输网络
(iec61850-9-1)或映射成基于ieee802.3标准的过程总线(iec61850-9-2)。
(4)变电站自动化系统工程和一致性测试：定义了基于xml(extensiblemakeuplanguage)的结构化语言，描述变电
站和自动化系统的拓扑以及ied结构化数据。为了验证互操作性，part10描述了iec61850标准一致性测试。
iec61850的目标是提供同一厂商或不同厂商的多个ied 所完成的功能之间的互操作性。那么，首先要对变电站综合自动化系统的功能进行辨别区分，分析这些功能所需的技术服务和通信网络性能的要求，然后寻求实现途径。
下面介绍iec61850规约中的几个重要概念：
(1)智能电子设备(ied)：ied是由一个或多个处理器构成，并且具有通信接口可以同外部设备进行数据交换的设备。ied可以是数字式继电器、控制器和电子仪表，也可以是工
作站pc或其他设备。ied是一个实体，这个实体在一定条件下，能够完成一个或多个指定逻辑节点任务。ied一般具有
内部时钟，因此一些时间要求严格的功能通常由一个ied独立完成，而其他功能可以分布到多个ied中完成。
(2)服务器(server)：服务器为智能电子装置内的一个
通信实体。其允许经通信系统，仅通过访问点对服务器中逻辑装置和逻辑节点的数据进行访问。
(3)逻辑设备(ld)：ld主要由逻辑节点和附加服务组成，
61850报文解析说明 编写：陈林兴日期：2013年10月10日 本文档只涉及mms报文。 1.相关术语简介 IED：智能电子设备； icd：智能电子设备配置描述； SCD：变电站配置描述； cid：从SCD文件中导出与各自IED相关的内容形成文件，即实例化后的icd模型文件； SCL：变电站配置描述语言； AccessPoint：访问点； PHD：物理设备 LD：逻辑设备； LN：逻辑节点； FC：功能约束； FCD：功能约束数据； FCDA：功能约束数据属性； GOCB：GOOSE控制块； LLN0：逻辑节点0； SGCB：定值控制块； DO：数据对象； DA：数据属性。 2.icd/cid模型文件简介 2.1.模型文件结构 61850模型文件为树状层次：PHD（物理设备）→LD（逻辑设备）→LN（逻辑节点）→DO（数据对象）→DA（数据属性）。 图2-1-1 61850模型文件树状结构 SCL Header Communication IED
… 图2-1-2 icd 配置文件结构 图2-1-3 icd 配置文件结构示例 其中AccessPoint 下面包含S1（mms 服务）、G1（GOOSE 服务）、M1（SV 服务）访问点。以前的程序导入icd 时，需删除G1和M1访问点，目前PRS7000后台130801以后的程序，可过滤G1和M1访问点，无需删除。 2.2. i cd 模型文件内容与数据库信号的对应 2.2.1. 遥测信号 图2-2-1-1 7741导入icd 后遥测信号 遥测UC ，其mms 引用路径为：PRS7741/MEAS/MMXU1$MX$U$phsC$cVal$mag$f PRS7741：IEDName ； MEAS ：LDName ，MEAS 表示测量LD ； MMXU1：逻辑节点类LNClass+序号Inst ，MMXU 表示测量量数据； MX ：功能约束MX ； U$phsC ： DOName ，表示C 相电压； cVal$mag$f ：DAName 表示C 相电压幅值。 icd 中LD 下面数据集定义dataSet 的内容如图2-2-1-2： 图2-2-1-2 icd 遥测数据集定义 icd 中LN 下面实例化后的遥测数据内容如图2-2-1-3： 图2-2-1-3 遥测数据实例 LDevice2 LN1 LDevice1 LNn AccessPoint LN0 Authentication Server Services DataTypeTemplate LNodeType DOType DAType EnumType

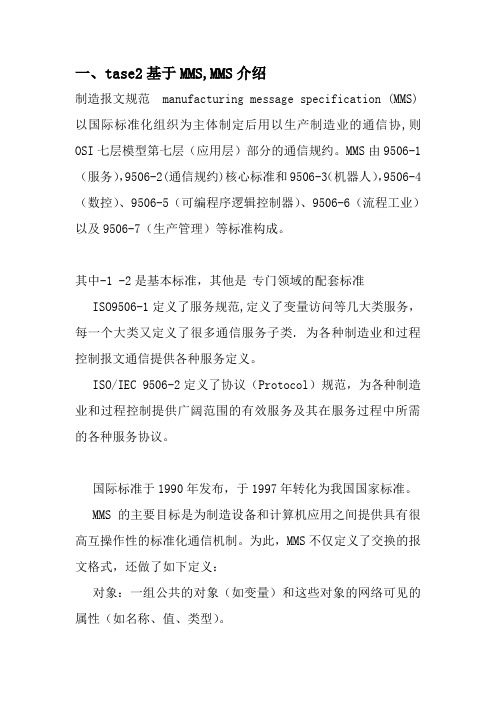

ZG电力自动化's Archiver cqtzj发表于 2007-11-28 12:32 61850通讯过程：MMS制造报文系统和GOOSE报文 欢迎大家来讨论ＭＭＳ的实现过程 MMS是一种实时通信机制，61850 MMS制造报文系统和GOOSE报文通讯是基于61850数字化变电站的通讯基础。 MMS标准即ISO/IEC9506标准,由ISOTC184和IEC共同负责管理。MMS的目的是为了规范工业领域具有通信能力的智能传感器、智能电子设备(IED)、智能控制设备的通信行为,使出自不同制造商的设备之间具有互操作性(interoperation),使系统集成变得简单、方便。MMS规范分为五部分即服务规范、通信协议、工业机器人通信规范、过程控制通信规范、数字控制通信规范。MMS的特点是通过使用MMS使工业系统具有互操作性和独立性。其中互操作性是制定MMS的初衷即为设备和应用定义一套标准通信机制,使其在此通信体制下具有高度互操作性。独立性是指MMS不同于很多只适用于特定产品的专用通信系统，它是一个通用的、独立于专用设备的国际标准体系即它为用户提供了一个独立于所完成功能的通用通信环境。MMS提供了通过网络进行对等(peer-to-peer)实时通信的一套服务集。MMS作为通用通信协议可以用于多种通用工业控制设备,如可编程控制器和工业机器人等。MMS可以支持多种通信方式,包括以太网、令牌总线、RS—232C、OSI、TCP/IP、MiniMAP等, MMS也可通过网桥、路由器或网关连接到其他系统上。在国外,MMS技术广泛用于工业过程控制、工业机器人等领域。目前，MMS在电力系统远动通信协议中的应用越来越广泛。国际电工委员会第57技术委员会(IECTC57)新近推出的IEC60870—6TASE.2系列标准定义了EMS和SCADA等电力控制中心之间的通信协议,该协议采用面向对象建模技术,其底层直接映射到MMS上。IEC61850作为IECTC57制订的关于变电站自动化系统计算机通信网络和系统的标准,采用分层、面向对象建模等多种新技术,其底层也直接映射到MMS上。MMS技术作为许多国际标准的基石。 1.对象建模：对一个实际设备进行抽象，利用面向对象思想理解设备的逻辑构成。参考7－2中进行抽象建模，提炼出设备所含有的逻辑节点，每个逻辑节点所含的参数、属性，找出逻辑节点之间数据流向。整个过程需要对设备有大概的了解，知道设备可以被抽象为哪几个逻辑节点组成，特别是数据流向问题，还有该设备可能和哪些其他设备发生数据关系。参考7－1找出该设备与其他设备发生交换的时候需要哪些ACSI服务。最终形成一张该设备的按IEC 61850思想获得的逻辑抽象参数表与逻辑数据流程图。参考设备的逻辑抽象参数表与逻辑数据流程图，根据MMS协议与8－1实现映射，将逻辑节点映射成MMS中的域，特别是设备涉及的ACSI服务，很大一部分其实转映射成MMS中的读写服务。根据映射关系得出MMS映射逻辑抽象参数表与MMS服务与ACSI服务对照表。根据MMS服务与ACSI服务对照表，准备一个XML文件作为MMS的配置文件，记录该设备的MMS服务以及参数. 2.将MMS开发分为三部分 MMS的环境管理服务 ASN.1编解码 面向连接的传递机制（考虑Socket）（RPC）850
1.测试工具：采用IecClient进行逐项覆盖IEC61850库中的功能，尤其是我们使用到 的功能，如点击获取数据的值，或者设置数据的值使用mms_ethereal截包分析 2.针对性测试：针对IEC61850库的某些特殊功能，可以为其编写单独下位机程序和专 门的xml文件。这种测试需要wince的应用开发环境，以及对库功能和使用比较熟悉 3.IEC61850-MMS整体结构： (1) 和其他通信协议一样，IEC61850也可分为服务器和客户端两部分，服务器提供 对应的服务，客户端则请求服务 (2) 服务器和客户端的划分都只是逻辑上的，并不规定他们的物理位置，同一台设 备，可能既具务服务器的功能，又具务客户端的功能 (3) 服务器和客户端的通信也高度抽象，不规定服务具体怎样被调用的，只规定了 服务接口，接口的实现由系统决定(可以为USB、Ethernet、当服务器和客户端位于同一台机器上也可直接进行内存拷贝)当前大部分以Ehternet为主 4.IEC61850-MMS协议分层： (1) MMS位于ISO七层模型的应用层，其高度抽象，为了便于理解，我们可以将其 分为两层：ASCI层(Abstract Service Communication Interface)、MMS层(Manufacturing Message Specification) (2) ASCI(Abstract Service Communication Interface)层定义了系统的逻辑功能,如：一 个设备中有多少个逻辑设备、多少个逻辑节点，每个逻辑节点的属性以及其支持的服务。 (3) ASCI(Abstract Service Communication Interface)层不关心客户和服务器怎么通信， 只关心服务器有哪些功能可以调用，哪些数据属性可以获取，哪些节点可以控制 (4) MMS层(Manufacturing Message Specification)定义了从ASCI到具体网络通信的 映射 (5) MMS层(Manufacturing Message Specification)不规定通信网络类型，也不规定通 信帧的具体格式，只规定通信帧的功能，通信模式 (6) 如: MMS规定了一个通信帧需包含哪些内容，这些内容代表什么意义，而不规 定这些内容以什么数据形式在网络上体现，因此可以采用不同的数据格式在各种网络上实现，但是服务和客户端要使用同样的数据格式和网络类型 5.IEC61850通信模型 (1) IEC61850通信报文由以下6类报文组成：类型1(快速报文)、类型1A(跳闸报文)、 类型2(中等速度报文)、类型3(低速报文)、类型4(原始数据报文)、类型5(文件传输功能)、类型6(时间同步报文) (2) 不同类型的报文由于其属性(如：数据量、重要性、实时性)不同而使用不同的传 输模式 (3) 1和1A类报文由于其实时性要求高所以被映射为专门的以太网类型 (4) 2、3、5类型报文则使用一般的TCP/IP协议 (5) 类型6报文由于其数据量大、实时性要求不高，可以和2、3、5报文区分开来 (6) 此外IEC61850中还采用了其他非标准协议，如用于时间同步的SNTP协议 (7) IEC61850采用的协议分类如下: 采样值(组播) --- SMV(IEC61850-9-2)、通用变电 站事件--- GOOSE、时间同步--- SNTP、核心ACSI服务--- MMS Protocol Sutie、通用变站状态事件--- GSSE
61850模型及MMS报文分析基础 2012-02 参考文档： 1．《数字化变电站调试总结-马玉龙》 2. 《IEC61850标准》《IEC61850实施规》
目录 1、文件类型 (3) 1.1 ICD/CID文件结构 (3) 2模型验证 (3) 3、IED配置 (4) 3.1 IED和LD(Logical Device)相关信息 (4) 3.2 逻辑节点LN （Logical Node） (5) 3.3数据DO（Data Object）及数据属性DA（Data attribute） (7) 3.4 数据集：DOI /DAI的集合 (10) 3.5 报告控制块ReportControl： (11) 4 如何抓包 (12) 4.1 抓包工具 (12) 4.2 抓包方法 (12) 4.3 分析举例 (12) 5、MMS报文简析 (16) 5.1初始化相关 (16) 5.2报告相关 (21) 5.3录波相关 (30) 5.4控制相关 (33) 5.5定值相关 (36)
第一部分：模型文件基础 1、文件类型 IED（智能电子设备，指保护、测控等设备）应提供ICD文件，描述IED的能力及通信容，如是否具有定值、压板、动作信号等。 系统集成工具把各IED的ICD文件集成并进行实例化如IED名、信息点描述等形成站级模型文件-SCD文件，供站级（包括监控、远动、故障信息主子站）应用。 IED从SCD文件中导出本IED相关部分形成CID文件，即实例化后的IED模型文件，供IED运行时用。 1.1 ICD/CID文件结构 -Header：历史版本信息等 -Communication：GOOSE配置等 -IED：定值、压板、动作信号等 -DataTypeTemplates ：对象类型定义 2模型验证 xmlSpy可做一些语法方面的验证。 四方61850客户端工具软件可作进一步验证。
61850典型报文解析说明 编写：欧灶军 1 平台 现利用ethereal报文抓捕工具抓取部分典型报文解析说明。 1.1报告类 COS 61850报告服务，是一项非常重要的ACSI服务，它通过SCSM映射为MMS协议中的InformationReport服务，我们在调试过程中通过捕包工具得到的61850报告报文，都是经过ASN.1编码后的InformationReport数据。 建好数据库，连接好装置后，启动SCADA服务器，并用ethereal抓报文，根据报告格式进行解析。例如抓到的SOE报告ID号为BR03_brcbSOE01，其中03与模板中定义的各种报告类型有关，例如在我使用的装置模板中这么定义的：brcbREC、brcbCHK、brcbSOE分别为BR01、BR02、BR03，01表示该报告已经实例化。由于InformationReport各成员的数据类型是确定的，根据ASN.1编码规则，各数据编码后的数据也是确定的： RptID编码后数据为：8a XX XX … XX； OptFlds编码后数据为：84 03 07 XX X0； SqNum编码后数据为：86 XX XX … XX； TimeOfEntry编码后数据为：8C 06 XX XX XX XX XX XX； DataSet编码后数据为：8a XX XX … XX； BufOvfl编码后数据为：83 01 XX； EntryID编码后数据为：89 XX XX … XX； ConfRev编码后数据为：86 XX XX … XX； SubSeqNum编码后数据为：86 XX XX … XX； MoreSegmentFollow编码后数据为：83 01 XX； Inclusion-bitstring编码后数据为：84 XX … XX； Data-Reference编码后数据为：8a XX … XX； Value取决于具体数据类型； ReasonCode编码后数据为：84 XX … XX； 下面以SOE报文为例，说明整个报告的含义，报文如下： 8a 0e 42 52 30 33 5f 62 72 63 62 53 4f 45 30 31 (RptID) 84 03 07 11 80(OptFlds) 89 08 00 00 00 00 00 00 00 20 (EntryID) 86 01 01 (ConfRev) 84 06 05 80 00 00 10 00 (Inclusion-bitstring) a2 12 83 01 01 84 03 03 00 00 91 08 49 f9 70 02 02 d0 e5 8a a2 13 84 02 06 40 84 03 03 00 00 91 08 49 f9 70 02 05 1e b8 8a （Values,共2个）
IEC61850模型建模及MMS报文分析
2012-02 参考文档： 1．《数字化变电站调试总结-马玉龙》 2. 《IEC61850标准》《IEC61850实施规范》
目录 1、文件类型4 1.1 ICD/CID文件结构4 2模型验证4 3、IED配置4 3.1 IED和LD(Logical Device)有关信息 4 3.2 逻辑节点LN （Logical Node）5 3.3数据DO（Data Object）及数据属性DA（Data attribute）6 3.4 数据集：DOI /DAI的集合7 3.5 报告操纵块ReportControl：7 4 如何抓包8 4.1 抓包工具8 4.2 抓包方法8 4.3 分析举例9 5、MMS报文简析11 5.1初始化有关11 5.2报告有关13 5.3录波有关16 5.4操纵有关17 5.5定值有关18
第一部分：模型文件基础 1、文件类型 IED （智能电子设备，指爱护、测控等设备）应提供ICD 文件，描述I ED 的能力及通信内容，如是否具有定值、压板、动作信号等。 系统集成工具把各IED 的ICD 文件集成并进行实例化如IED 名、信息点描述等形成站级模型文件-SCD 文件，供站级（包括监控、远动、故障信息主子站）应用。 IED 从SCD 文件中导出本IED 有关部分形成CID 文件，即实例化后的IED 模型文件，供IED 运行时用。 1.1 ICD/CID 文件结构 -Header ：历史版本信息等 -Communication ：GOOSE 配置等 -IED ：定值、压板、动作信号等 -DataTypeTemplates ：对象类型定义 2模型验证 xmlSpy 可做一些语法方面的验证。 四方61850客户端工具软件可作进一步验证。 3、IED 配置 IEC61850模型总体-模型的分析Physical Device (network address)Logical Device MMXU1 MMXU3 DO DA Logical Nodes DA DO DA DO DA MMXU2 DO DA DA 注：本部分示例大部分取自培训资料包中的CSC326DES1.cid 。 3.1 IED 和LD(Logical Device)有关信息 icd 文件中的IED 名一样为Template cid 文件中的IED 名必须和子系统的csscfg.ini 配置一致 每个IED 包含1-n 个LDevice ，每个LD 包含1个LN0和几个LN 关于四方IED 的模型文件中有两个私有配置，当模型较大（cid 超过1M ）装置可能无法正确启动，需要把这两个参数改大，CSC 高压爱护MST 61850库版本v3.40以后在串口输出中有提示信息。
6 1 8 5 0 模型及M M S 报文分析基础 2012-02 参考文档： 1 ．《数字化变电站调试总结 -马玉龙》 2.《 IEC61850 标准》《 IEC61850 实施规范》
1文件类型............................... 1.1ICD/CID文件结构 .......................................................... 2模型验证............................... 3、IED配置.............................. 3.1IED和LD(Logical Device相关信息 .......................................... 3.2逻辑节点LN (Logical Node) ............................................... 3.3数据DO( Data Object)及数据属性DA( Data attribute) ........................ 3.4数据集：DOI /DAI的集合.................................................... 3.5 报告控制块ReportControl: .................................................. 4如何抓包............................... 4.1抓包工具............................................................... 4.2抓包方法............................................................... 4.3分析举例............................................................... 5、MMS艮文简析............................. 5.1初始化相关............................................................... 5.2报告相关................................................................. 5.3录波相关................................................................. 5.4控制相关................................................................. 5.5定值相关.................................................................

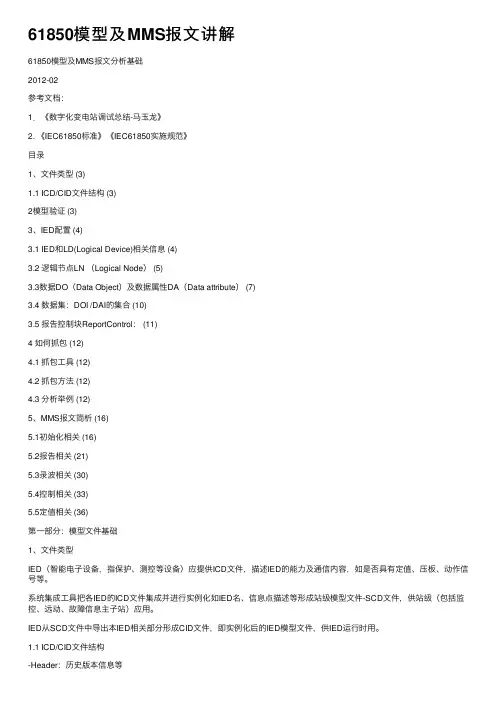

61850模型及MMS报文讲解
61850模型及MMS报文分析基础
2012-02 参考文档： 1．《数字化变电站调试总结-马玉龙》 2. 《IEC61850标准》《IEC61850实施规范》
目录 1、文件类型 (5) 1.1 ICD/CID文件结构 (5) 2模型验证 (6) 3、IED配置 (6) 3.1 IED和LD(Logical Device)相关信息 (7) 3.2 逻辑节点LN （Logical Node） (8) 3.3数据DO（Data Object）及数据属性DA（Data attribute） (10) 3.4 数据集：DOI /DAI的集合 (14) 3.5 报告控制块ReportControl： (15) 4 如何抓包 (17) 4.1 抓包工具 (17) 4.2 抓包方法 (18) 4.3 分析举例 (18) 5、MMS报文简析 (24) 5.1初始化相关 (25) 5.2报告相关 (30) 5.3录波相关 (41) 5.4控制相关 (45) 5.5定值相关 (48)
第一部分：模型文件基础 1、文件类型 IED（智能电子设备，指保护、测控等设备）应提供ICD 文件，描述IED的能力及通信内容，如是否具有定值、压板、动作信号等。 系统集成工具把各IED的ICD文件集成并进行实例化如IED名、信息点描述等形成站级模型文件-SCD文件，供站级（包括监控、远动、故障信息主子站）应用。 IED从SCD文件中导出本IED相关部分形成CID文件，即实例化后的IED模型文件，供IED运行时用。 1.1 ICD/CID文件结构 -Header：历史版本信息等 -Communication：GOOSE配置等 -IED：定值、压板、动作信号等 -DataTypeTemplates ：对象类型定义
（IE工业工程）IEC61850模型建模及MMS报文分析
61850模型及MMS报文分析基础
2012-02 参考文档： 1．《数字化变电站调试总结-马玉龙》 2. 《IEC61850标准》《IEC61850实施规范》
目录 1、文件类型 (3) 1.1 ICD/CID文件结构 (3) 2模型验证 (3) 3、IED配置 (4) 3.1 IED和LD(Logical Device)相关信息 (4) 3.2 逻辑节点LN （Logical Node） (5) 3.3数据DO（Data Object）及数据属性DA（Data attribute） (7) 3.4 数据集：DOI /DAI的集合 (10) 3.5 报告控制块ReportControl： (11) 4 如何抓包 (12) 4.1 抓包工具 (12) 4.2 抓包方法 (12) 4.3 分析举例 (12) 5、MMS报文简析 (16) 5.1初始化相关 (16) 5.2报告相关 (21) 5.3录波相关 (29) 5.4控制相关 (32) 5.5定值相关 (35)
第一部分：模型文件基础 1、文件类型 IED（智能电子设备，指保护、测控等设备）应提供ICD文件，描述IED的能力及通信内容，如是否具有定值、压板、动作信号等。 系统集成工具把各IED的ICD文件集成且进行实例化如IED名、信息点描述等形成站级模型文件-SCD文件，供站级（包括监控、远动、故障信息主子站）应用。 IED从SCD文件中导出本IED相关部分形成CID文件，即实例化后的IED模型文件，供IED运行时用。 1.1 ICD/CID文件结构 -Header：历史版本信息等 -Communication：GOOSE配置等 -IED：定值、压板、动作信号等 -DataTypeT emplates ：对象类型定义 2模型验证 xmlSpy可做一些语法方面的验证。 四方61850客户端工具软件可作进一步验证。
说明解0报文析6185 10日2013年10月编写：陈林兴日期： mms报文。本文档只涉及相关术语简介1. IED：智能电子设备；icd：智能电子设备配置描述；SCD：变电站配置描述；模型文件；IED相关的内容形成文件，即实例化后的icdcid：从SCD文件中导出与各自：变电站配置描述语言；SCL AccessPoint：访问点；：物理设备PHD ：逻辑设备；LD ：逻辑节点；LN ：功能约束；FC ：功能约束数据；FCD FCDA：功能约束数据属性；GOCB：GOOSE控制块；：逻辑节点0；LLN0 SGCB：定值控制块；DO： 数据对象；DA：数据属性。模型文件简介icd/cid2.模型文件结构2.1. （数据对DOLNLD（逻辑设备）→（逻辑节点）→PHD 61850模型文件为树状层次：（物理设备）→（数据属性）。象）→DA 2-1-1 61850模型文件树状结构图SCL Header Communication IED Services AccessPoint Server Authentication DataTypeTemplates LDevice1 LNodeType LN0 DOType LN1 Type DA … EnumType LNn LDevice2 图2-1-2 icd配置文件结构 图2-1-3 icd配置文件结构示例 其中AccessPoint下面包含S1（mms服务）、G1（GOOSE服务）、M1（SV服务）访问点。以前的程序导入icd时，需删除G1和M1访问点，目前PRS7000后台130801以后的程序，可过
滤G1和M1访问点，无需删除。 2.2.icd模型文件内容与数据库信号的对应 2.2.1.遥测信号 图2-2-1-1 7741导入icd后遥测信号 遥测UC ，其mms引用路径为：PRS7741/MEAS/MMXU1$MX$U$phsC$cVal$mag$f PRS7741：IEDName ； MEAS：LDName，MEAS 表示测量LD； MMXU1：逻辑节点类LNClass+ 序号Inst，MMXU表示测量量数据； MX：功能约束MX； U$phsC：DOName，表示C相电压； cVal$mag$f：DAName表示C相电压幅值。 icd中LD下面数据集定义dataSet的内容如图2-2-1-2： 图2-2-1-2 icd遥测数据集定义 icd中LN 下面实例化后的遥测数据内容如图2-2-1-3： 图2-2-1-3 遥测数据实例 2.2.2.遥信信号 图2-2-2-1 7741导入icd后遥信信号 单点遥信003 ，其mms引用路径为：PRS7741/CTRL/SYXGGIO1$ST$Ind03$stVal PRS7741：IEDName； ；LD表示控制及开入CTRL，LDName：CTRL SYXGGIO1：LNClass的前缀+LNClass+序号Inst，即SYX+GGIO+1，GGIO表示遥信状态量数据； ST：功能约束ST； Ind03：DOName，表示单点遥信003； stVal：DAName ，表示遥信值。 icd中LD 下面数据集定义dataSet的内容如图2-2-2-2： 图2-2-2-2 icd遥信数据集定义 icd中LN下面实例化后的遥信数据内容如图2-2-2-3： 图2-2-2-3 遥信数据实例 2.2. 3.遥控信号 图2-2-3-1 7741导入icd后遥控信号 断路器遥控，其mms引用路径为：PRS7741/CTRL/CBCSWI1$CO$SBOw$ctVal PRS7741：IEDName； CTRL：LDName，CTRL表示控制及开入LD； CBCSWI1：LNClass的前缀+LNClass+序号Inst，即CB+CSWI+1，CSWI表示开关、刀闸、地刀等一次设备位置和控制数据； CO：功能约束CO； Pos：遥控对应的状态遥信的DOName； SBOw：遥控DOName，增强安全机制的遥控，实际遥控时报文中表示遥控选择； ctVal：DAName，表示控制数据。
61850模型及报文分析 61850模型及MMS报文分析基础 2012-02 参考文档： 1．《数字化变电站调试总结-马玉龙》 2. 《IEC61850标准》《IEC61850实施规范》 目录 1、文件类型 (3) 1.1 ICD/CID文件结构 (3) 2模型验证 (3) 3、IED配置 (4) 3.1 IED和LD(Logical Device)相关信息 (4) 3.2 逻辑节点LN （Logical Node） (5) 3.3数据DO（Data Object）及数据属性DA（Data attribute） (7) 3.4 数据集：DOI /DAI的集合 (10) 3.5 报告控制块ReportControl： (11) 4 如何抓包 (12) 4.1 抓包工具 (12) 4.2 抓包方法 (12) 4.3 分析举例 (12)
5、MMS报文简析 (16) 5.1初始化相关 (16) 5.2报告相关 (21) 5.3录波相关 (29) 5.4控制相关 (32) 5.5定值相关 (35)
第一部分：模型文件基础 1、文件类型 IED（智能电子设备，指保护、测控等设备）应提供ICD文件，描述IED的能力及通信内容，如是否具有定值、压板、动作信号等。 系统集成工具把各IED的ICD文件集成并进行实例化如IED名、信息点描述等形成站级模型文件-SCD文件，供站级（包括监控、远动、故障信息主子站）应用。 IED从SCD文件中导出本IED相关部分形成CID文件，即实例化后的IED 模型文件，供IED运行时用。 1.1 ICD/CID文件结构 -Header：历史版本信息等 -Communication：GOOSE配置等-IED：定值、压板、动作信号等-DataTypeTemplates ：对象类型定义 2模型验证 xmlSpy可做一些语法方面的验证。 四方61850客户端工具软件可作进一步验证。 3、IED配置 IEC61850模型总体-模型的分析 注：本部分示例大部分取自培训资料包中的CSC326DES1.cid。 3.1 IED和LD(Logical Device)相关信息 1、 icd文件中的IED名一般为Template

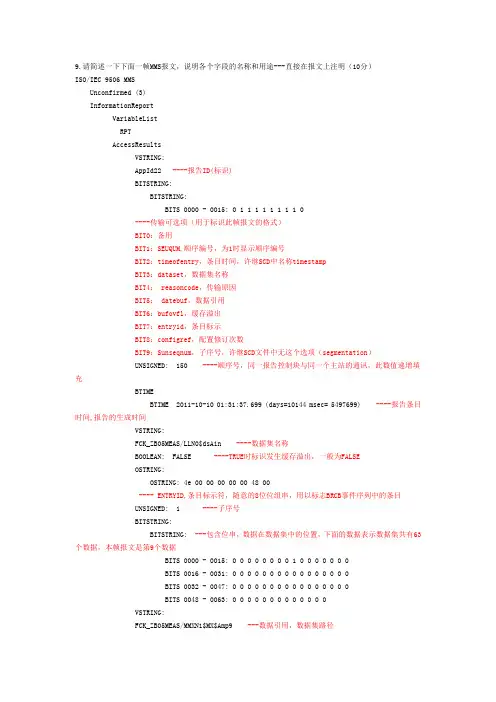

61850典型报文解析说明 1 平台 现利用ethereal报文抓捕工具抓取部分典型报文解析说明。 1.1报告类 61850报告服务，是一项非常重要的ACSI服务，它通过SCSM映射为MMS协议中的InformationReport服务，我们在调试过程中通过捕包工具得到的61850报告报文，都是经过ASN.1编码后的InformationReport数据。 1.1.1InformationReport相关数据结构 下表是InformationReport的数据结构： InformationReport的数据结构定义 其中： RptID：作为不同报告间的唯一标识符，在报文中是始终存在的。 OptFlds：决定了报文拼装中可选成员出现与否，该属性值对于报文解析非常重要，在61850-7-2中BRCB.OptFlds和URCB.OptFlds定义不同，在标准-8-1中通过引入保留位，保证了OptFlds定义的一致性，整合后的OptFlds各位含义如下： OptFlds数据定义
ResonCode （DataChange）、数据更新（DataUpdata）、品质变化（QualityChange）、完整性周期（IntegerPd）和总召唤（GI）。ResonCode也是Bitstring类型， × × × × × × × × 待扩展 GI IntgPd Ddup Qchg Dchg 保留 触发选项的存储形式 1.1.2 InformationReport报文解析 建好数据库，连接好装置后，启动SCADA服务器，并用ethereal抓报文，根据报告格式进行解析。图1为ethereal解析出来的报文。解释如下： 1、报告的RptID为BR04_brcbRelayDin03，其中03为报告实例号 2、报告的选项域，报告中包含哪些选项，按位标识，0为不存在，1为存在。 3、顺序编号SeqNum，由OptFlds决定其是否存在 4、溢出标志BufOvfl，由OptFlds决定其是否存在 5、入口标识EntryID，由OptFlds决定其是否存在 6、InclusionBitstring（该报告中出现的数据集成员），由报文可知该数据集共有137个成员， 其中只有第29个数据集成员上送报告 7、数据集成员Value，数据集成员值为一个结构 8、value的stval（状态值） 9、value的q（品质） 10、value的t（时标） 11、报告的触发原因类型为：数据变化（按位为保留、数据变化、品质变化、数据更新、完 整性、总召唤，0为无1为有）
IEC61850规约报文分析 IEC61850标准是基于通用网络通信平台的变电站自动化系统唯一国际标准，它是由国际电工委员会第57技术委员会(IECTC57)的3个工作组10,11,12(WG10/11/12)负责制定的。此标准参考和吸收了已有的许多相关标准,其中主要有:IEC870-5-101远动通信协议标准;IEC870-5-103继电保护信息接口标准;UCA2.0(UtilityCommunicationArchitecture2.0)(由美国电科院制定的变电站和馈线设备通信协议体系);ISO/IEC9506制造商信息规范MMS (ManufacturingMessageSpecification)。变电站通信体系IEC61850将变电站通信体系分为3层:变电站层、间隔层、过程层。在变电站层和间隔层之间的网络采用抽象通信服务接口映射到制造报文规范(MMS)、传输控制协议/网际协议(TCP/IP)以太网或光纤网。在间隔层和过程层之间的网络采用单点向多点的单向传输以太网。变电站内的智能电子设备(IED,测控单元和继电保护)均采用统一的协议,通过网络进行信息交换。IEC61850的特点是1)面向对象建模;2)抽象通信服务接口;3)面向实时的服务;4)配置语言;5)整个电力系统统一建模。IEC61850建模了大多数公共实际设备和设备组件。这些模型定义了公共数据格式、标识符、行为和控制,例如变电站和馈线设备(诸如断路器、电压调节器和继电保护等)。 1 IEC 61850-5中的报文类型和特性分类功能与框架概述 以上为IEC61850规约报文类型框架概述， 其中 SV 表示采样值报文使用以太网组播方式； GOOSE 表示通用面向对象变电站事件报文使用以太网组播方式； TimeSync 表示时间同步报文使用UDP组播(广播)方式传送； MMS Protocol 表示核心的ACSI服务报文采用TCP/RFC1006方式传送；
61850报文解析说明 编写：林兴日期：2013年10月10日 本文档只涉及mms报文。 1.相关术语简介 IED：智能电子设备； icd：智能电子设备配置描述； SCD：变电站配置描述； cid：从SCD文件中导出与各自IED相关的容形成文件，即实例化后的icd模型文件； SCL：变电站配置描述语言； AccessPoint：访问点； PHD：物理设备 LD：逻辑设备； LN：逻辑节点； FC：功能约束； FCD：功能约束数据； FCDA：功能约束数据属性； GOCB：GOOSE控制块； LLN0：逻辑节点0； SGCB：定值控制块； DO：数据对象； DA：数据属性。 2.icd/cid模型文件简介 2.1.模型文件结构 61850模型文件为树状层次：PHD（物理设备）→LD（逻辑设备）→LN（逻辑节点）→DO（数据对象）→DA（数据属性）。
图2-1-1 61850模型文件树状结构 … 图2-1-2 icd 配置文件结构 LDevice2 LN1 LDevice1 LNn AccessPoint Communication LN0 Authentication Server Services IED Header SCL DataTypeTemplates LNodeType DOType DA Type EnumType
图2-1-3 icd配置文件结构示例 其中AccessPoint下面包含S1（mms服务）、G1（GOOSE服务）、M1（SV服务）访问点。以前的程序导入icd时，需删除G1和M1访问点，目前PRS7000后台130801以后的程序，可过滤G1和M1访问点，无需删除。 2.2.i cd模型文件容与数据库信号的对应 2.2.1.遥测信号 图2-2-1-1 7741导入icd后遥测信号 遥测UC，其mms引用路径为：PRS7741/MEAS/MMXU1$MX$U$phsC$cVal$mag$f PRS7741：IEDName； MEAS：LDName，MEAS表示测量LD； MMXU1：逻辑节点类LNClass+序号Inst，MMXU表示测量量数据； MX：功能约束MX； U$phsC： DOName，表示C相电压； cVal$mag$f：DAName表示C相电压幅值。 icd中LD下面数据集定义dataSet的容如图2-2-1-2：
61850型号和MMS消息分析基础 2012--02 参考文件： 1.《数字变电站调试总结-马玉龙》 2.“IEC61850标准”“IEC61850实施规范”
目录 1个，文件类型 (3) 1.1 ICD / CID档案结构 (3) 2模型验证 (3) 3，简易爆炸装置组态 (4) 3.1简易爆炸装置与LD（逻辑设备）相关信息 (4) 3.2逻辑节点LN（逻辑节点） (5) 3.3数据做（数据对象）和资料属性DA（数据属性） (7) 3.4数据集：土井/大井收集 (10) 3.5报告控制块报表控件： (11) 4如何捕捉 (12) 4.1数据包捕获工具 (12) 4.2捕获方式 (12) 4.3分析实例 (12) 5，彩信留言简析 (16) 5.1初始化相关 (16) 5.2报告相关........................................................................................................................................ 二十一5.3录音相关 (29) 5.4控制相关 (32) 5.5固定值相关 (35)
第1部分：基本模型文件 1.文件类型 简易爆炸装置应提供（智能电子设备是指保护，测量和控制设备）ICD该文件描述了IED的功能和通讯内容，例如它是否具有固定值，压力盘，动作信号等。 系统整合工具简易爆炸装置的ICD文件集成和实例化，例如简易爆炸装置名称，信息点描述等形成了站级模型文件-光盘文件，用于站级（包括监视，远程控制，故障信息主站）应用程序。 来自的IED光盘从文件导出的IED的相关部分已形成客户编号文件，即实例化简易爆炸装置供IED运行时使用的模型文件。 1.1 ICD / CID文件结构 --标头：历史版本信息等 --通讯：GOOSE配置等 --简易爆炸装置：固定值，压力盘，动作信号等 --数据类型模板：对象类型定义 2模型验证 xmlSpy可以进行一些语法验证。 Sifang 61850客户端工具软件可以进一步验证。
61850报文解析-深瑞版-131016
61850报文解析说明 编写：陈林兴日期：2013年10月10日 本文档只涉及mms报文。 1.相关术语简介 IED：智能电子设备； icd：智能电子设备配置描述； SCD：变电站配置描述； cid：从SCD文件中导出与各自IED相关的内容形成文件，即实例化后的icd模型文件； SCL：变电站配置描述语言； AccessPoint：访问点； PHD：物理设备 LD：逻辑设备； LN：逻辑节点； FC：功能约束； FCD：功能约束数据； FCDA：功能约束数据属性； GOCB：GOOSE控制块； LLN0：逻辑节点0； SGCB：定值控制块； DO：数据对象；
DA：数据属性。 2.icd/cid模型文件简介 2.1.模型文件结构 61850模型文件为树状层次：PHD（物理设备）→LD （逻辑设备）→LN（逻辑节点）→DO（数据对象）→DA（数据属性）。 图2-1-1 61850模型文件树状结构 Access Communic Servic IED Hea SC
… 图2-1-2 icd 配置文件结构 图2-1-3 icd 配置文件结构示例 其中AccessPoint 下面包含S1（mms 服务）、G1（GOOSE 服务）、M1（SV 服务）访问点。以前的程序导入icd 时，需删除G1和M1访问点，目前PRS7000后台130801以后的程序，可过滤G1和M1访问点，无需删除。 LDev LDev Authent Ser DataType LNodeT DOType DAType EnumTy
