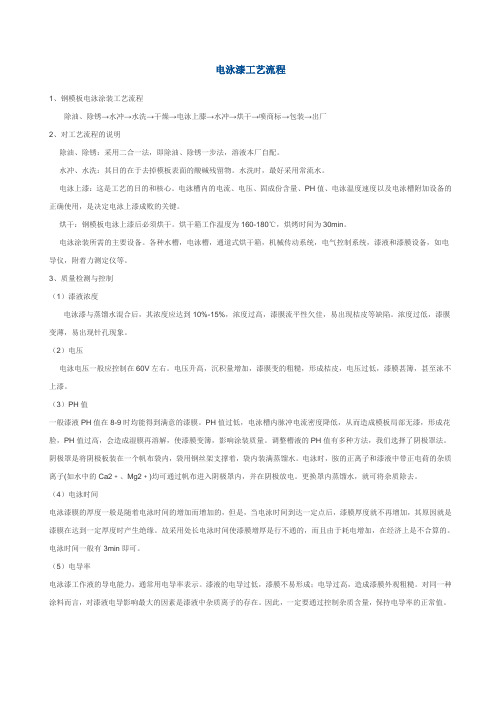

电泳漆工艺流程
1、钢模板电泳涂装工艺流程
除油、除锈→水冲→水洗→干燥→电泳上膝→水冲→烘干→喷商标→包装→出厂
2、对工艺流程的说明
除油、除锈：采用二合一法，即除油、除锈一步法，溶液本厂自配。
水冲、水洗：其目的在于去掉模板表面的酸碱残留物。水洗时，最好采用常流水。
电泳上漆：这是工艺的目的和核心。电泳槽内的电流、电压、固成份含量、PH值、电泳温度速度以及电泳槽附加设备的正确使用，是决定电泳上漆成败的关键。
烘干：钢模板电泳上漆后必须烘干。烘干箱工作温度为160-180℃，烘烤时间为30min。
电泳涂装所需的主要设备。各种水槽，电泳槽，通道式烘干箱，机械传动系统，电气控制系统，漆液和漆膜设备，如电导仪，附着力测定仪等。
3、质量检测与控制
（1）漆液浓度
电泳漆与蒸馏水混合后，其浓度应达到10%-15%，浓度过高，漆膜流平性欠佳，易出现桔皮等缺陷。浓度过低，漆膜变薄，易出现针孔现象。
（2）电压
电泳电压一般应控制在60V左右。电压升高，沉积量增加，漆膜变的粗糙，形成桔皮，电压过低，漆膜甚簿，甚至泳不上漆。
（3）PH值
一般漆液PH值在8-9时均能得到满意的漆膜。PH值过低，电泳槽内脉冲电流密度降低，从而造成模板局部无漆，形成花脸，PH值过高，会造成湿膜再溶解，使漆膜变簿，影响涂装质量。调整槽液的PH值有多种方法，我们选择了阴极罩法。阴极罩是将阴极板装在一个帆布袋内，袋用钢丝架支撑着，袋内装满蒸馏水。电泳时，胺的正离子和漆液中带正电荷的杂质离子(如水中的Ca2﹢、Mg2﹢)均可通过帆布进入阴极罩内，并在阴极放电。更换罩内蒸馏水，就可将杂质除去。
（4）电泳时间
电泳漆膜的厚度一般是随着电泳时间的增加而增加的，但是，当电泳时间到达一定点后，漆膜厚度就不再增加，其原因就是漆膜在达到一定厚度时产生绝缘。故采用处长电泳时间使漆膜增厚是行不通的，而且由于耗电增加，在经济上是不合算的。电泳时间一般有3min即可。
（5）电导率
电泳漆工作液的导电能力，通常用电导率表示。漆液的电导过低，漆膜不易形成；电导过高，造成漆膜外观粗糙。对同一种涂料而言，对漆液电导影响最大的因素是漆液中杂质离子的存在。因此，一定要通过控制杂质含量，保持电导率的正常值。
阴极电泳漆与阳极电泳漆有什么不同之处 相信大家都了解，电泳涂装将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽液中作为阳极(或阴极)、在槽中另设置与其相对应的阴极(或阳极)，在两极间通直流电，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。 根据被涂物的极性和电泳涂料的种类，电泳涂装法可分为两种。阳极电泳涂装法：被涂物为阳极，所采用的电泳涂料是阴离子型(带负电荷)。 阴极电泳涂装法：被涂物为阴极，所采用的电泳涂料是阳离子型(带正电荷). 这里简单的写下阳极电泳涂料和阴极电泳涂料的化学反应式！ 阳极电泳涂料(阴离子电沉积涂料)的化学反应： 阳极反应(被涂工件) 2H2O→4H++4e–+O2↑(电解) Me→Men++ne-(阳极溶解) RCOO—+H+→RCOOH↓(电沉积，树脂，颜料树脂的析出) 水溶性→水不溶性 nRC00—+Men+→(RCOO)nMe↓ 阴极反应： 2H2O+2e→2OH—+2H2↑ R3NH++OH—→R3N+H2O 阴极电泳涂料(阳离子电沉积涂料)的化学反应： 阴极反应(被涂物) 2H2O+2e→2OH—+H2↑ R-NH++OH—→R-N↓+H2O (水溶性→水不溶性) 阳极反应：
2H2O→4H++4e+O2↑ RCOO—+H+→RCOOH 电泳涂料是一种仅适用于电泳涂装法的专用水溶性(或水乳化型)涂料，在水中能离解为带电荷的水溶性成膜聚合物，并在直流电电场的作用下泳向相反电极(被涂面)，在其表面上沉 积析出.根据所采用的电泳涂装方法的不同(被涂物在电泳涂装过程中所处极性不同).电泳涂料 可分为阳极电泳除料和阴极电泳涂料两种. (1)阳极电泳漆涂料：阳极电泳涂料用的成膜聚合物是阴离子型树脂，常用的都是多羧 基的聚台物，中和剂为无机破或有机胺，如KOH、一乙醇胺、三乙醇胺、三乙胺等. 阳极电泳涂料在水中离解成为阴离子聚合物，常用的有纯酚醛阳极电泳涂料、聚丁二烯阳极电泳涂料、顺酐化油阳极电泳涂料等。 (2)阴极电泳涂料：阴极电泳涂料用的成膜聚合物是阳离子型树脂，在树脂骨架中含有 多数的胺基.中和剂为有机酸，如甲酸、乙酸、乳酸等.阴极电泳涂料在水中离解成为阳离子的聚.合物，最常用的村脂有环氧树脂和聚胺酯等.阳极电泳涂料和阴极电泳涂料组成的比较见下表. (3)阴极电泳漆涂料按一次泳涂膜厚尚可分为薄膜型(20um)和厚膜型(30—35um)两种. 一般以一次泳涂膜厚25um为分界。因调整工艺参数可控制厚膜型的膜厚，当薄膜型用.另外，厚膜型电泳涂料与原体系的薄膜型电泳涂料可随意混溶.阴、阳极电泳涂科的组成。
陶瓷制做工艺流程 制模 雕型（厡形阶段） 木擳土（深灰色）：是一种水性土，质地较细，可做不规则的雕模石膏（白色）:质地较硬，适合作比较工整的雕模 油土（土黄色）：不需保湿，常用来做poly的雕模或是厚度较薄易龟裂的浮雕。 此阶段须注意： 原型厚薄均匀，比例合理才能避免日后有开裂的问题浮雕之深浅、角度需适中便于分片，如有利角将造成卡模。转角要圆，避免利角造成开裂。 原型会比图稿尺寸大或高，由于每一种土因烧成温度不同都有其收缩比的关系陶土分类 烧成温度越高收缩比越高吸水率越低，与硬度也成正比 分片（样品模） 利用石膏将原形翻制成模具。 此阶段须注意 为避免模线问题，分片数愈少越好，分片时也须注意每片之间隙不可过大。 若曾上过钾肥皂（是一种隔离剂）需清洗干净，以避免日后发生针孔、气泡瑕疵。包case-意指大货生产时，为复制子模所需而翻制的母模（阳模，材质为超硬石膏） 利用母模可以再重复分片，即可产出后续许多子模。 此阶段须注意： 一个母模的寿命约3年，约可制造70-80个子模。 一个子模约可生产60~80个产品。（视纹路之复杂程度而定） 由于不断的重复生产使得石膏的吸水率越来越低，故一日中，灌制泥胚的时间一件比一件长。
为避免模线粗大，包case 时须注意，模具必须密合以避免泥浆由未密合之模线渗出造成模线太粗。 敲模即将模具分开。 成型- 分为以下数种方式： 1、手灌浆利用石膏模吸水特性，将接触石膏模壁面的泥浆水分吸干形成泥胚。多用于雕型比较立体或不规则的器型 此阶段注意事项第一次灌浆约静置25 分钟，即可将泥浆倒出。第二次灌浆之后静置时间需陆续增长，此因石膏吸水特性会因使用率的频繁而陆续降低，所以时间需再加长。一个子模一天大约可灌12 个就要休息。 13英寸以上的产品壁厚约为6~7mm—般大小的璧厚约留4mm 灌浆时须注意模具的密合度，以避免膜线或变形的问题。 2、手工成型分为手拉胚及手工雕塑，多用于较高级或线条较多的产品。 3、高压注浆利用高压灌注机将泥浆由上往下冲入模具中，所需时间较短，故产量高 （与手灌浆比较）。 只能用于上下开模的产品（深度不能太深）。例如：肥皂盘、餐盘。垃圾桶、漱口杯、或其它深底的产品不适用此种方式生产。（深度不可太深） 此阶段须注意： 表面凹陷：由于脱胚时泥浆未干形成表面凹陷。注浆缝合线- 两浆汇流时的线。 4、滚压利用不绣钢制模具，上模旋转移动将泥块滚制成型。多用于浅口对称器型、盘子、浅口碗等。 此阶段注意事项避免模具滚压时形成之波浪纹（泥纹）。由于模具费用较高所以多为大量生产时才会开模。 5、冲压 利用冲压不绣钢模具机器高速冲击泥块成型。多用于对称对象等基本器型，产量高（与手灌浆比较）。 此阶段注意事项由于模具费用较高所以多为大量生产时才会开模。变形：脱胚未干，或取出方式疏忽导致变形。 针孔：泥胚抽真空不彻底，残留空气形成针孔。或是模具内有石膏屑、灰尘，或隔离剂未清理干净导致泥胚于该点无法吸附而形成气泡。 变形：大盘类若底部脚小不够支撑盘子重量，可调整盘边之倾斜度可避免此问题。 整修、连接、打孔 连接附件接合点要与主体的弧度一致，并且接触面积要适当、干湿度要一致使其收缩比相同，以避免素烧时开裂。 对于较大的中空附件需让空气能顺利排出再接合。切边 将利角洗圆滑，避免开裂。（太利角因张力因素会再素烧时开裂）避免泥胚太湿时整修，使得各部位收缩比不均造成开裂。

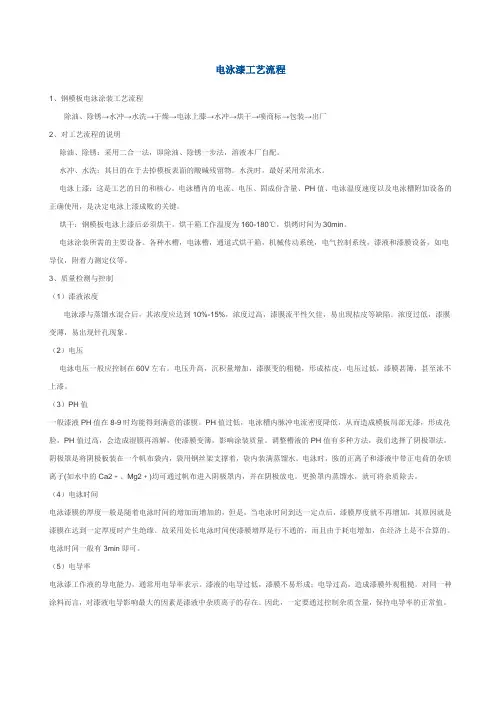

电泳漆工艺流程 1、钢模板电泳涂装工艺流程 除油、除锈→水冲→水洗→干燥→电泳上膝→水冲→烘干→喷商标→包装→出厂 2、对工艺流程的说明 除油、除锈：采用二合一法，即除油、除锈一步法，溶液本厂自配。 水冲、水洗：其目的在于去掉模板表面的酸碱残留物。水洗时，最好采用常流水。 电泳上漆：这是工艺的目的和核心。电泳槽内的电流、电压、固成份含量、PH值、电泳温度速度以及电泳槽附加设备的正确使用，是决定电泳上漆成败的关键。 烘干：钢模板电泳上漆后必须烘干。烘干箱工作温度为160-180℃，烘烤时间为30min。 电泳涂装所需的主要设备。各种水槽，电泳槽，通道式烘干箱，机械传动系统，电气控制系统，漆液和漆膜设备，如电导仪，附着力测定仪等。 3、质量检测与控制 （1）漆液浓度 电泳漆与蒸馏水混合后，其浓度应达到10%-15%，浓度过高，漆膜流平性欠佳，易出现桔皮等缺陷。浓度过低，漆膜变薄，易出现针孔现象。 （2）电压 电泳电压一般应控制在60V左右。电压升高，沉积量增加，漆膜变的粗糙，形成桔皮，电压过低，漆膜甚簿，甚至泳不上漆。 （3）PH值 一般漆液PH值在8-9时均能得到满意的漆膜。PH值过低，电泳槽内脉冲电流密度降低，从而造成模板局部无漆，形成花脸，PH值过高，会造成湿膜再溶解，使漆膜变簿，影响涂装质量。调整槽液的PH值有多种方法，我们选择了阴极罩法。阴极罩是将阴极板装在一个帆布袋内，袋用钢丝架支撑着，袋内装满蒸馏水。电泳时，胺的正离子和漆液中带正电荷的杂质离子(如水中的Ca2﹢、Mg2﹢)均可通过帆布进入阴极罩内，并在阴极放电。更换罩内蒸馏水，就可将杂质除去。 （4）电泳时间 电泳漆膜的厚度一般是随着电泳时间的增加而增加的，但是，当电泳时间到达一定点后，漆膜厚度就不再增加，其原因就是漆膜在达到一定厚度时产生绝缘。故采用处长电泳时间使漆膜增厚是行不通的，而且由于耗电增加，在经济上是不合算的。电泳时间一般有3min即可。 （5）电导率 电泳漆工作液的导电能力，通常用电导率表示。漆液的电导过低，漆膜不易形成；电导过高，造成漆膜外观粗糙。对同一种涂料而言，对漆液电导影响最大的因素是漆液中杂质离子的存在。因此，一定要通过控制杂质含量，保持电导率的正常值。
电泳黑与发黑工艺区别 电泳黑和发黑是两种常见的表面处理工艺，做出来的效果都差不多，但这两种工艺有什么区别的，今天就给大家讲解一下： 一.电泳 1.释义:电泳漆，也叫电泳涂料。电泳是涂装金属工件最有效的方法之一。电泳涂装是将具有导电性的被涂物浸在装满水稀释的浓度比较低的电泳涂料槽中作为阳极（或阴极），在槽中另设置与其对应的阴极（或阳极），在两极间接通直流电一段时间后，在被涂物表面沉积出均匀细密、不被水溶解涂膜的一种特殊的涂装方法。 2.分类: 电泳涂料按被涂工件电极可分为阳极电泳涂料和阴极电泳涂料； 按成膜物在水中存在的离子形态可分为阴离子电泳涂料和阳离子电泳涂料。 3.应用:可分为阳极电泳漆、阴极电泳漆。 其中阳极电泳漆有阳极丙烯酸，主要应用于铝制品，铝材氧化后用阳极电泳漆保护，光泽度在50-90度之间、漆膜较薄，在铝型材行业广泛应用。 阴极电泳漆又可分为：环氧电泳漆、丙烯酸电泳漆和聚胺脂电泳漆。 环氧电泳漆：有超强的盐雾性能、及深孔泳透力，在磷化底材上盐雾性能可达1000小时以上、主要较成熟的产品以亮黑、哑黑、深灰、浅灰为主。红色、绿色、及一些彩色也有应用，环氧电泳漆是一种可以遮盖底材的涂料，主要用于底漆防腐、也可以做为一般要求的五金工件面漆。
丙烯酸及聚胺脂电泳漆：有超强的耐候性能，抗（QUV）黄变功能、透明度高（85-90度）主要用于镀层保护，添加专用色浆可调配，透底鲜艳不同彩色效果的颜色，及在五金件直接电泳提高盐雾性能。 4.特性: 优点：电泳涂料作为一类新型的低污染、省能源、省资源、起作保护和防腐蚀性的涂料，具有涂膜平整，耐水性和耐化学性好等特点，容易实现涂装工业的机械化和自动化，适合形状复杂，有边缘棱角、孔穴工件涂装。 局限性: 1、电泳必须在通电的情况下才能进行，因此适用于具有导电性的被涂物（一般是金属）。 2、导电特性不一样的多种金属组合成的被涂物，不宜采用电泳涂装工艺，如有一些电泳涂料对Cu、Sn等金属离子会产生过敏现象。 3、电泳涂料湿膜须烘烤后才能形成致密的漆膜，因此不能耐高温的被涂物也不能采用电泳涂装工艺。 4、电泳槽底更新期为6个月以内，所以对小批量生产场合不宜采用电泳涂装。 5、不同底材上的电泳涂料性能有差异。 6、要求有强大的技术力量作为支持，特别是彩色电泳，要做到预期的颜色效果，不是专业人员的话，在调色时有一定的难度。
铝型材电泳工艺 电泳涂漆分为阳极电泳和阴极电泳，根据基体材料的种类或涂装的目的来选择使用电泳涂漆的类型。阴极电泳工艺一般是采用聚胺酯涂料对首饰表面进行涂覆处理。阳极电泳工艺中，第一代涂料为环氧树脂涂料，现在主要用于汽车底盘的表面处理；第二代为丙烯酸涂料，用于铝型材的表面处理。丙烯酸分子式为CH2CHCOOH，聚合成的丙烯酸树脂为一团乱麻，其中最外的羧基有70％被氨基所取代，因其树脂中存在—COONHR，使树脂具有水溶性，氨基树脂在高温下进行交联固化反应。涂料分子的均匀性对工艺操作有很大影响，一般来说，乳化越好，分子越均匀。 铝合金电泳涂漆工艺的原理是基材表面经阳极氧化处理后，形成由Al12O3，与A12(SO4)3，所构成的多孔性蜂巢式的保护层。在直流电压作用下，铝合金作为阳极，电流通过氧化膜微孔电解水，产生H+和O2，同时，电泳涂料液在电场作用下，向阳极被涂物移动，与H’反应并沉积于被涂物上。在电场的作用下，膜中的水分子渗透析出，最终膜中水分含量低至2%~5%。经过烘烤产生交联反应硬化。电泳涂漆起到封闭多孔质氧化膜的作用。 电泳涂漆一般认为有4个过程： （1）电解：丙烯酸胺R-CO ONH2→R-COO-+NH2 水H2O→H-+OH- （2）电泳：电荷粒子在导电介质中受电位影响而移动。粒子的移行率与粒子的ZETA电位、电场大小、介质的介电系数成正比，而与漆液的黏度成反比关系。 （1）工艺参数要求： 脱脂：硫酸180g/L~200 g/L，时间2min~5min 碱冼；氢氧化钠40 g/L~50 g/L，时间2min~5min 中和：硫酸180 g/L~200 g/L，时间2min~5min 氧化：硫酸150 g/L~180 g/L，Al3+<150 g/L，槽温（20±5）℃，电流密度为150A/m2~180 A/m2。 着色：着色电压小于氧化电压，其他参数按配槽要求进行 电泳涂漆：固体质量分数5%～7%，PH值7.6~8.4,温度(23±3)℃,电导率25℃时590us/cm~900 us/cm,涂漆时间40s~180s，涂漆电压40v~160v
摘要 本设计是进行一个年产1000万件日用陶瓷陶瓷厂工艺设计。 根据设计要求对各个工序均进行了严格的论证和计算，主要包括：坯釉料配方、全厂工艺流程、主要工艺制度和工艺参数的确定，物料衡算，设备选型计算及对重点车间的工艺布置等。 本次设计采用国内先进生产技术，注意降低生产成本，节省建厂资金。例如：利用辊道窑内气体余热对生坯进行干燥，减少热量损失；生产过程实现机械化，且基本可以实现自动化控制，节省了人力、物力，改善了工人的劳动环境。 本设计选取了球磨机，国产辊道窑其他陶瓷工艺设备，这为产品的质量奠定了坚实的基础。 厂区内部进行了适当的绿化，在不影响正常生产的情况下绿化了环境，减少了对环境的污染。 此设计是一个成功和先进的设计，可以为其他工厂建厂时提供借鉴。关键词：陶瓷，物料衡算，资金概算，技术指标
Abstract This design is for an annual output of 10 million daily-use ceramics ceramics factory process design. According to the design requirements of the various processes are rigorous argument and calculation，including：body and glaze recipes，plant-wide process，the main process system and the determination of process parameters，material balance，equipment selection calculation and workshop process layout and so on. The design uses advanced production technology，pay attention to reduce production costs，save factories funds. For example：the use of roller kiln gas waste heat is drying green，reduce heat loss; mechanized production process，and basically can be automated control，saving manpower，material resources，improve the labor environment. The design selected ball mill，the roller kiln，glazing line and other ceramic technology equipment，which has laid a solid foundation for the quality of the product. Factory within the green，green environment does not affect the normal production，to reduce the pollution of the environment. This design is a successful and state-of-the-art design can provide for other factories factory reference. Keywords：ceramic tile，material balance，the capital budget，the technical indicators
陶瓷制作工艺流程 在陶瓷民俗博览区古窑景区错落有致的分布着古制瓷作坊、古镇窑、陶人画坊。在作坊里可见到“手随泥走，泥随手变”，巧夺天工的拉坯成型；在镇窑里，可看到神奇的松柴烧瓷技艺，从中领略到景德镇古代手工制瓷的魅力。在古窑，我们看到了练泥、拉坯、印坯、利坯、晒坯、刻花、施釉、烧窑、彩绘、釉色变化等 练泥：从矿区采取瓷石，先以人工用铁锤敲碎至鸡蛋大小的块状,再利用水碓舂打成粉状，淘洗，除去杂质，沉淀后制成砖状的泥块。然后再用水调和泥块，去掉渣质，用双手搓揉，或用脚踩踏，把泥团中的空气挤压出来，并使泥中的水分均匀。这一环节在古窑里我没有见到，深感遗憾，于是我在前往三宝村途中仔细寻觅，有幸亲眼目睹。这种瓷石加工方法历史悠久,应与景德镇制瓷历史同步。
拉坯：将泥团摔掷在辘轳车的转盘中心，随手法的屈伸收放拉制出坯体的大致模样。拉坯是成型的第一道工序。拉坯成型首先要熟悉泥料的收缩率。景德镇瓷土总收缩率大致为18—20%,根据大小品种和不同器型及泥料的软硬程度予以放尺。由于景德镇瓷泥的柔软性,拉制的坯体均比之其他黏土成型的要厚。拉坯不仅要注意到收缩率,而且还要注意到造型。如遇较大尺寸的制品,则要分段拉制,从各个分段部位,可看出拉坯师傅的技艺好坏和水平高低。景德镇陶瓷的特殊美感和瓷文化的形成是与其独特的材质、工艺等有着密不可分的联系,甚至在某种程度上说:景德镇瓷器名扬天下,除当地“天赐”的优质黏土之外,基本上是那些“鬼斧神工”的技艺将这些普通的“东西”变成了人类的“宠物”。由此,真正被“神灵”护佑着的正是这制瓷技艺的不断分工、进化和传承。这千年相传的技艺造就和组成了人类陶瓷史甚至是文明史上最耀眼的光环,这光环让人炫目,也让人敬畏。
前处理电泳班工艺知识讲义 编制：王立维 校对：李立志
电泳工艺知识 电泳涂装时一种特殊的涂膜形成方法.仅使用于与一般涂料不同的电泳涂装专用的水性涂料.简称电泳涂料.它是将具有导电性的被涂物浸渍在装满水稀释的浓度比较低的电泳涂料槽中作为阳极（或阴极）.在槽中另设置于相应的阴极（或阳极）.在两极间通直流电一定时间.在被涂上析出均一.水布溶的涂膜的一种涂装方法.根据涂物的极性和电泳涂料的种类.电泳涂装分为两种. 阳极电泳涂装法和阴极电泳涂装法 一.电泳原理 电泳涂装过程伴随着电解.电泳.电沉积.渗透等四种化学物理作用组合.形成涂膜. 二.电泳涂料的组成 树脂液.颜料浆.溶剂（-03.-04）PH值调节剂.去离子水. 三.电泳工艺流程 电泳槽—UF1—UF2—新鲜纯水洗—转挂—电泳烘干炉. 四.电泳各系统的工艺及工艺设备要求 电泳槽分为主槽和辅槽.槽液进主槽流向辅槽.电泳涂装的其它一切装置都为本槽服务. 工艺要求；1.PH：5.6—6.0 2.电导率950—1250us/cm
3.固体份：16—18％ 4.工作时间；2—4分钟 5.工作温度：30—32度 6.电泳的工作条件：分两段式供给：低压100—150V.时间 控制在30—40秒.高压230—300V.时间控制在150-160 秒. 7.阴极液PH值：2.0—4.0 电导率：100—300us/cm 工艺设备：电泳槽加料系统.制冷机组.循环过滤系统.阴极系统。超滤系统. UF1工艺参数及技术要求 工艺参数：PH：5.0—6.0 电导率600—100us／cm 喷射压力：0.1—0.2MP2 技术要求：1.检查过滤罐的进出口压力.当达到0.08—0.1MP2时更换过滤袋. 2.检查喷嘴的喷淋情况.定期更换. 四．电泳加料系统 设备作用：及时补加电泳漆材料.以保持电泳槽液的参数稳定及特殊情况及时调整. 工艺要求：补加完后用少量纯水冲洗管路和泵件.以免泵被堵塞.
十二.常见问题处理方法 1. 缩孔 这类缺陷在湿的漆膜上看不见，当烘干后漆膜表面出现直径通常为0.5-3.0mm漏底微孔、不漏底的火山口状的凹陷，称为陷穴、凹洼，露底者为缩孔，中间有颗粒但不刮手的称为“鱼 眼”。由于电泳漆湿膜中或表面有尘埃、油渍或与电泳涂料不相容的粒子，成为陷穴中心，因而产生涂膜缺陷。很多情况下这类缺陷还与被涂物的材质有关，如金属底材上存在微裂纹 和微孔等。 原因1：外来油污污染电泳漆膜，油污附着在工件表面，使电泳漆成膜受到影响。这种原因引起缩孔的几率较大。 解决方法：可检查输送机构、挂具，防止油滴污染漆膜。从电泳设备制造安装开始就要避免上述物质污染，每一种新零件投入电泳前最好进行相关检验，防止受油、硅油、蜡、脂性碳化物、胶水等污染物对工件，电泳设备及电泳槽液的污染。 原因2:前处理除油不干净，造成润湿性不良，使电泳漆烘干后漆膜有缩孔。 解决方法：加强前处理清洗。 原因3:槽液有油污、异物混入，影响电泳漆膜外观。 解决方法：用吸油纸吸去油污，清除槽液异物，同时避免异物混入，保持电泳槽液清洁 原因4:加漆时有电泳漆没搅拌均匀，使槽液无完全熟化，引起漆膜不良。 解决方法：确保加入的电泳漆搅拌均匀，加强槽液循环，使槽液完全熟化 原因5：电泳后水洗中含油分或烘干室不洁净，循环风含油分，使油分附著在漆膜上面烘干 后有缩孔。 解决方法：水洗经常更换，烤箱经常清理.烤箱链轨用油可选用耐高温，不会高温挥发为最佳 2. 针孔 工件上有露底针状小孔，称为针孔，它与缩孔的区别是孔径小，中心无异物，且四周无漆 膜堆积凹起。由漆膜再溶解而引起的针孔，称为再溶解针孔；由电泳过程中产生的气体、湿 膜脱泡不良而产生的针孔，称为气体针孔； (1)湿膜针孔：工件未进行烘烤，在空气中凉干，可看到的针孔 原因1:电泳电压过高，电流冲击反应过剧，产生气泡过多，或升压速度过快。 解决方法：适当降低电压，加长软启动时间
日用陶瓷与建筑陶瓷生产工艺流程 建筑陶瓷是指建筑物室内外装饰用的较高级的烧土制晶，它属精陶或粗瓷类。其主要品种有外墙面砖、内墙面砖、地砖、陶瓷锦砖、陶瓷壁画等。 第一节陶瓷的基本知识 一、陶瓷的概念与分类 陶瓷的生产发展经历了漫长的过程，从传统的日用陶瓷、建筑陶瓷、电瓷发展到今天的氧化物陶瓷、压电陶瓷、金属陶瓷等特种陶瓷，虽然所采用的原料不同，但其基本生产过程都遵循着“原料处理一成型—煅烧”这种传统方式，因此，陶瓷可以认为是用传统的陶瓷生产方法制成的无机多晶产品。 根据陶瓷原料杂质的含量、烧结温度高低和结构紧密程度把陶瓷制品分为陶质、瓷质、和炻质三大类。 陶质制品为多孔结构，吸水率大(低的为9％—12％，高的可达18％—22％)、表面粗糙。根据其原料杂质含量的不同及施釉状况，可将陶质制品分为粗陶和细陶，又可分为有釉和无釉。粗陶一般不施釉，建筑上常用的烧结粘土砖、瓦均为粗陶制品。细陶一般要经素烧、施釉和釉烧工艺，根据施釉状况呈白、乳白、浅绿等颜色。建筑上所用的釉面砖(内墙砖)即为此类。 瓷质制品煅烧温度较高、结构紧密，基本上不吸水，其表面均施有釉层。瓷质制品多为日用制品、美术用品等。 炻质制品介于瓷质制品和陶质制品之间，结构较陶质制品紧
密，吸水率较小。炻器按其坯体的结构紧密程度，又可分为粗炻器和细炻器两种，粗炻器吸水率一般为4~／0—8％，细炻器吸水率小于2％，建筑饰面用的外墙面砖、地砖和陶瓷锦砖(马赛克)等均属粗炻器。 二、陶瓷的原料 陶瓷工业中使用的原料品种很多，从它们的来源来分，一种是天然矿物原料，一种是通过化学方法加工处理的化工原料。天然矿物原料通常可分为可塑性物料、瘠性物料、助熔物料和有机物料等四类。下面介绍天然原料主要品种的组成、结构、性能及其在陶瓷工业中的主要用途。 1．可塑性物料——粘土 粘土主要是由铝硅酸盐岩石(火成的、高质的、沉积的)如长石岩、伟晶花岗岩、斑岩、片麻岩等长期风化而成，是多种微细矿物的混和体。 粘土通常分为： (1)高岭土——也称瓷土，为高纯度粘土，烧成后呈白色，主要用于制造瓷器。 (2)陶土——也称微晶高岭土，较纯净，烧成后略呈浅灰色，主要用于制造陶器。 (3)砂质粘土——含有多量细砂、尘土、有机物、铁化物等，是制造普通砖瓦的原料。 (4)耐火粘土——也称耐火泥，此种粘土含杂质较少，熔剂大
陶瓷的生产工艺流程 一、陶瓷原料的分类 （1）粘土类 粘土类原料是陶瓷的主要原料之一。粘土之所以作为陶瓷的主要原料，是由于其具有可塑性和烧结性。陶瓷工业中主要的粘土类矿物有高岭石类、蒙脱石类和伊利石（水云母）类等，但我厂的主要粘土类原料为高岭土，如：高塘高岭土、云南高岭土、福建龙岩高岭土、清远高岭土、从化高岭土等。 （2）石英类 石英的主要成分为二氧化硅（SiO ），在陶瓷生产中，作为瘠性原料加入到陶瓷坯料中时， 2 在烧成前可调节坯料的可塑性，在烧成时石英的加热膨胀可部分抵消部分坯体的收缩。当添加到釉料中时，提高釉料的机械强度，硬度，耐磨性，耐化学侵蚀性。我厂的石英类原料主要有：釉宝石英、佛冈石英砂等。 （3）长石类 长石是陶瓷原料中最常用的熔剂性原料，在陶瓷生产中用作坯料、釉料熔剂等基本成分。在高温下熔融，形成粘稠的玻璃体，是坯料中碱金属氧化物的主要来源，能降低陶瓷坯体组分的熔化温度，利于成瓷和降低烧成温度。在釉料中做熔剂，形成玻璃相。我厂的主要长石类原料有南江钾长石、佛冈钾长石、雁峰钾长石、从化钠长石、印度钾长石等。 二、坯料、釉料制备 （1）配料 配料是指根据配方要求，将各种原料称出所需重量，混合装入球磨机料筒中。我厂坯料的配料主要分白晶泥、高晶泥、高铝泥三种，而釉料的配料可分为透明釉和有色釉。 （2）球磨 球磨是指在装好原料的球磨机料筒中，加入水进行球磨。球磨的原理是靠筒中的球石撞击和磨擦，将泥料颗料进行磨细，以达到我们所需的细度。通常，坯料使用中铝球石进行辅助球磨；釉料使用高铝球石进行辅助球磨。在球磨过程中，一般是先放部分配料进行球磨一段时间后，再加剩余的配料一起球磨，总的球磨时间按料的不同从十几小时到三十多个小时不等。如：白晶泥一般磨13个小时左右，高晶泥一般磨15-17小时，高铝泥一般磨14个小时左右，釉料一般磨33-38小时，但为了使球磨后浆料的细度要达到制造工艺的要求，球磨的总时间会有所波动。

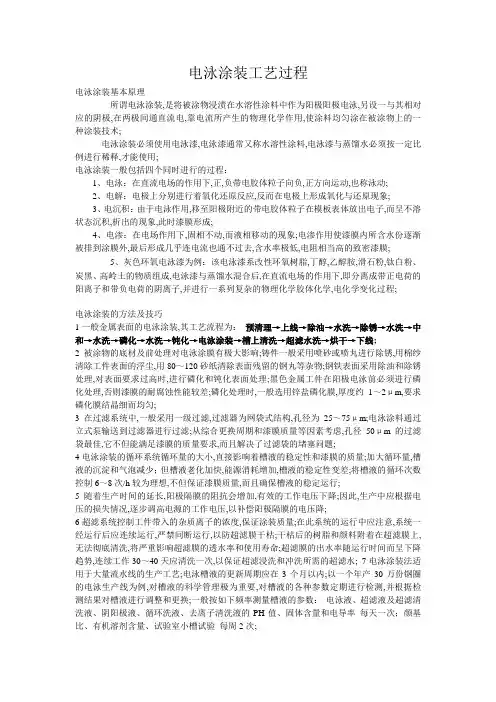

电泳涂装工艺过程 电泳涂装基本原理 所谓电泳涂装，是将被涂物浸渍在水溶性涂料中作为阳极（阳极电泳），另设一与其相对应的阴极，在两极间通直流电，靠电流所产生的物理化学作用，使涂料均匀涂在被涂物上的一种涂装技术。 电泳涂装必须使用电泳漆，电泳漆通常又称水溶性涂料，电泳漆与蒸馏水必须按一定比例进行稀释，才能使用。 电泳涂装一般包括四个同时进行的过程： 1、电泳：在直流电场的作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。 2、电解：电极上分别进行着氧化还原反应，反而在电极上形成氧化与还原现象。 3、电沉积：由于电泳作用，移至阳极附近的带电胶体粒子在模板表体放出电子，而呈不溶状态沉积，析出的现象，此时漆膜形成。 4、电渗：在电场作用下，固相不动，而液相移动的现象。电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去，含水率极低，电阻相当高的致密漆膜。 5、灰色环氧电泳漆为例：该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉，钛白粉、炭黑、高岭土的物质组成，电泳漆与蒸馏水混合后，在直流电场的作用下，即分离成带正电荷的阳离子和带负电荷的阴离子，并进行一系列复杂的物理化学胶体化学，电化学变化过程。 电泳涂装的方法及技巧 （1）一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。（2）被涂物的底材及前处理对电泳涂膜有极大影响。铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。钢铁表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。 （3）在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。电泳涂料通过立式泵输送到过滤器进行过滤。从综合更换周期和漆膜质量等因素考虑，孔径50μm的过滤袋最佳，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。 （4）电泳涂装的循环系统循环量的大小，直接影响着槽液的稳定性和漆膜的质量。加大循环量，槽液的沉淀和气泡减少；但槽液老化加快，能源消耗增加，槽液的稳定性变差。将槽液的循环次数控制6～8次/h较为理想，不但保证漆膜质量，而且确保槽液的稳定运行。（5）随着生产时间的延长，阳极隔膜的阻抗会增加，有效的工作电压下降。因此，生产中应根据电压的损失情况，逐步调高电源的工作电压，以补偿阳极隔膜的电压降。 （6）超滤系统控制工件带入的杂质离子的浓度，保证涂装质量。在此系统的运行中应注意，系统一经运行后应连续运行，严禁间断运行，以防超滤膜干枯。干枯后的树脂和颜料附着在超滤膜上，无法彻底清洗，将严重影响超滤膜的透水率和使用寿命。超滤膜的出水率随运行时间而呈下降趋势，连续工作30～40天应清洗一次，以保证超滤浸洗和冲洗所需的超滤水。（7）电泳涂装法适用于大量流水线的生产工艺。电泳槽液的更新周期应在3个月以内。以一个年产30万份钢圈的电泳生产线为例，对槽液的科学管理极为重要，对槽液的各种参数定期进行检测，并根据检测结果对槽液进行调整和更换。一般按如下频率测量槽液的参数：电泳液、超滤液及超滤清洗液、阴（阳）极液、循环洗液、去离子清洗液的PH值、固体含
阴极电泳与阳极电泳的区别 大家都知道，电泳涂装将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽液中作为阳极（或阴极）、在槽中另设置与其相对应的阴极（或阳极），在两极间通直流电，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。 根据被涂物的极性和电泳涂料的种类，电泳涂装法可分为两种。阳极电泳涂装法：被涂物为阳极，所采用的电泳涂料是阴离子型（带负电荷）。 阴极电泳加工涂装法：被涂物为阴极，所采用的电泳涂料是阳离子型（带正电荷）. 这里简单的写下阳极电泳涂料和阴极电泳加工涂料的化学反应式，了解一下就可以，具体可参看电泳涂装（电沉积）机理一节。 阳极电泳涂料（阴离子电沉积涂料）的化学反应： 阳极反应（被涂工件） 2H2O→4H++4e–+O2↑ （电解） Me→Men++ne- (阳极溶解) RCOO—+H+→RCOOH↓（电沉积，树脂，颜料树脂的析出） 水溶性→水不溶性 nRC00—+Men+→(RCOO)nMe↓ 阴极反应： 2H2O+2e→2OH—+2H2↑ R3NH++OH—→R3N+ H2O 阴极电泳加工涂料（阳离子电沉积涂料）的化学反应： 阴极反应（被涂物） 2H2O+2e→2OH—+H2↑ R-NH++OH—→R-N↓+H2O （水溶性→水不溶性） 阳极反应： 2H2O→4 H++4e+O2↑ RCOO—+ H+→RCOOH 为什么会出现阳极电泳和阴极电泳加工两种电泳方法了，阴极电泳加工相对于阳极电泳来说有什么什么优点了。请看下面。 在电泳的初期人们都是采用阳极电泳，在电泳的不断发展中，经过长期的研究与使用，人们逐渐发现阳极电泳涂装工艺存在着以下三个问题： 1）由于电泳漆的特点，合成的树脂必须是水溶性的。为了达到树脂水溶的目的，在聚合物分子链上常需引入一定量的强新水性基团。如：羧基，羟基，醚基等。由于酯键、羧基和这些亲水性基团的存在，所以阳极电泳漆的耐碱性、耐盐雾性及耐用水性能均不够理想。 2）由于在阳极电泳过程中被涂工件作为阳极，电泳过程中被涂的基体金属及表面处理膜（如磷化膜）在电沉积过程中被析出而混入到漆膜中，这不仅使漆膜色泽变深，而且还降低了漆膜的耐腐性。 3）电泳涂装时，由于在阳极区发生电解产生的氧气对树脂影响很大（主要是对漆液的稳定性），必要时还须加入抗氧剂。 由于阳极电泳存在以上这些问题，于是人们通过研究发明了阳极电泳，那么阴极电泳加工又有什么优点了，我们就一起来看一下吧。 阴极电泳加工的特点：与阳极电泳相比，阴极电泳加工具有漆膜性能好，涂层均匀，漆膜色泽不变深，有色金属也能涂覆等特点：
陶瓷制做工艺流程 制模 雕型(厡形阶段) 木擳土(深灰色)：是一种水性土，质地较细，可做不规则的雕模 石膏(白色)：质地较硬，适合作比较工整的雕模 油土(土黄色)：不需保湿，常用来做poly的雕模或是厚度较薄易龟裂的浮雕。 此阶段须注意： 原型厚薄均匀，比例合理才能避免日后有开裂的问题 浮雕之深浅、角度需适中便于分片，如有利角将造成卡模。 转角要圆，避免利角造成开裂。 原型会比图稿尺寸大或高，由于每一种土因烧成温度不同都有其收缩比的关系。 陶土分类 烧成温度越高收缩比越高吸水率越低，与硬度也成正比。 分片(样品模) 利用石膏将原形翻制成模具。 此阶段须注意 为避免模线问题，分片数愈少越好，分片时也须注意每片之间隙不可过大。 若曾上过钾肥皂(是一种隔离剂)需清洗干净，以避免日后发生针孔、气泡瑕疵。包case-意指大货生产时，为复制子模所需而翻制的母模(阳模，材质为超硬石膏) 利用母模可以再重复分片，即可产出后续许多子模。 此阶段须注意： 一个母模的寿命约3年，约可制造70-80个子模。 一个子模约可生产60~80个产品。(视纹路之复杂程度而定)
由于不断的重复生产使得石膏的吸水率越来越低，故一日中，灌制泥胚的时间一件比一件长。 为避免模线粗大，包case时须注意，模具必须密合以避免泥浆由未密合之模线渗出造成模线太粗。 敲模即将模具分开。 成型-分为以下数种方式： 1、手灌浆 利用石膏模吸水特性，将接触石膏模壁面的泥浆水分吸干形成泥胚。 多用于雕型比较立体或不规则的器型 此阶段注意事项 第一次灌浆约静置25分钟，即可将泥浆倒出。 第二次灌浆之后静置时间需陆续增长，此因石膏吸水特性会因使用率的频繁而陆续降低，所以时间需再加长。一个子模一天大约可灌12个就要休息。 13英寸以上的产品壁厚约为6~7mm。一般大小的璧厚约留4mm。 灌浆时须注意模具的密合度，以避免膜线或变形的问题。 2、手工成型 分为手拉胚及手工雕塑，多用于较高级或线条较多的产品。 3、高压注浆 利用高压灌注机将泥浆由上往下冲入模具中，所需时间较短，故产量高(与手灌浆比较)。 只能用于上下开模的产品(深度不能太深)。例如：肥皂盘、餐盘。 垃圾桶、漱口杯、或其它深底的产品不适用此种方式生产。(深度不可太深) 此阶段须注意： 表面凹陷：由于脱胚时泥浆未干形成表面凹陷。 注浆缝合线-两浆汇流时的线。 4、滚压 利用不绣钢制模具，上模旋转移动将泥块滚制成型。 多用于浅口对称器型、盘子、浅口碗等。 此阶段注意事项 避免模具滚压时形成之波浪纹(泥纹)。 由于模具费用较高所以多为大量生产时才会开模。 5、冲压 利用冲压不绣钢模具机器高速冲击泥块成型。 多用于对称对象等基本器型，产量高(与手灌浆比较)。 此阶段注意事项 由于模具费用较高所以多为大量生产时才会开模。 变形：脱胚未干，或取出方式疏忽导致变形。
日用陶瓷的生产流程 日用陶瓷产品的生产过程是指从投入原料开始，一直到把陶瓷产品生产出来为止的全过程。它是劳动者利用一定的劳动工具，按照一定的方法和步骤，直接或间接地作用于劳动对象，使之成为具有使用价值的陶瓷产品的过程。在陶瓷生产过程的一些工序中，如陶瓷坯料的陈腐、坯件的自然干燥过程等。还需要借助自然力的作用。使劳动对象发生物理的或化学的变化，这时，生产过程就是劳动过程和自然过程的结合。 一般来说，陶瓷生产过程包括坯料制造、坯体成型、瓷器烧结等三个基本阶段。同时陶瓷生产过程的组成可按生产各阶段的不同作用分为生产技术准备过程、基本生产过程、辅助生产过程和生产服务过程。 一、淘泥 高岭土是烧制瓷器的最佳原料，千百年来，多少精品陶瓷都是从这些不起眼的瓷土演变而来，制瓷的第一道工序：淘泥，就是把瓷土淘成可用的瓷泥。 二、摞泥 淘好的瓷泥并不能立即使用，要将其分割开来，摞成柱状，以便于储存和拉坯用。 三、拉坯 将摞好的瓷泥放入大转盘内，通过旋转转盘，用手和拉坯工具，将瓷泥拉成瓷坯。 四、印坯
拉好的瓷坯只是一个雏形，还需要根据要做的形状选取不同的印模将瓷坯印成各种不同的形状。 五、修坯 刚印好的毛坯厚薄不均，需要通过修坯这一工序将印好的坯修刮整齐和匀称。 六、捺水 捺水是一道必不可少的工序，即用清水洗去坯上的尘土，为接下来的画坯、上釉等工序做好准备工作。 七、画坯 在坯上作画是陶瓷艺术的一大特色，画坯有好多种，有写意的、有贴好画纸勾画的，无论怎样画坯都是陶瓷工序的点睛之笔。 八、上釉 画好的瓷坯，粗糙而又呆涩，上好釉后则全然不同，光滑而又明亮：不同的上釉手法，又有全然不同的效果。 九、烧窑 千年窑火，延绵不息，经过数十道工具精雕细的瓷坯，在窑内经受千度高温的烧炼，就像一只丑小鸭行将达化一只美天鹅。此外，烧窑前即在坯体素胎上绘画，如青花、釉里红等，则称为釉里红，其特点是彩在高温釉下，永不褪色。 十、成瓷 经过几天的烧炼，窑内的瓷坯已变成了件件精美的瓷器，从打开的窑门中迫不及待地脱颖而出。 (转自https://www.doczj.com/doc/15449678.html,，转载请注明出处)
金属电泳涂装工艺流程分析 一般金属表面的电泳涂装工艺流程主要有以下步骤：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线，只须对以上步骤实施严格的工艺过程控制，电泳涂装的质量方可得到保障 （1）一般金属表面的电泳涂装，其工艺流程为： 预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。 （2）超滤系统控制工件带人的杂质离子的浓度，保证涂装质量。在此系统的运行中应注意，系统一经运行后应连续运行，严禁间断运行，以防超滤膜干粘。干桔后的树脂和颜料附着在超滤膜上，无法彻底清洗，将严重影响超滤膜的透水率和使用寿命。超滤膜的出水率随运行时间而呈下降趋势，连续工作30~40天应清洗一次，以保证超滤浸洗和冲洗所需的超滤水。 （3）在过滤系统中，一般采用一级过滤过滤器为网袋式结构，孔径为25~75um。电泳涂料通过立式泵输送到过滤器进行过滤。从综合更换周期和漆膜质量等因素考虑，孔径50um 的过滤袋最佳，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。 （4）被涂物的底材及前处理对电泳涂膜有极大影响。铸件一般采用喷砂或喷丸进行除锈，前棉纱清除工件表面的灰尘，用80#~120#砂纸清除表面残留的钢丸等杂物。钢铁表面采用除油和除锈处理，对表面要求高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1~2um，要求磷化膜结晶细而均匀。 （5）电泳涂装的循环系统循环量的大小，直接影响着槽液的稳定性和漆膜的质量。加大循环量，槽液的沉淀和气泡减少；但槽液老化加快，能源消耗增加，槽液的稳定性变差。将槽液的循环次数控制在6~8次/h较为理想，不但保证漆膜质量，而且确保槽液的稳定运行。 （6）随着生产时间的延长，阳极隔膜的阻抗会增加，有效的工作电压下降。因此，生产中应根据电压的损失情况，逐步调高电源的工作电压，以补偿阳极隔膜的电压降。 （7）对漆膜质量的管理，应经常检查涂膜的均一性和膜厚，外观不应有针孔、流挂、橘皮、皱纹等现象，定期检查涂膜的附着力、耐腐蚀性能等物理化学指标。检验周期按生产厂家的检验标准，一般每个批次都需检测。电泳施工中常见漆膜缺陷及防止办法 （8）电泳涂装法适用于大量流水线的生产工艺。电泳槽液的更新周期应在3个月以内。以一年产30万份钢圈的电泳生产线为例，对槽液的科学管理极为重要，对槽液的各种参数定期进行检测，并根据检测结果对槽液进行调整和更新。一般按如下频率测量槽液的参数： 电泳液、超滤液及超滤清洗液、阴（阳）极液、循环洗液、去离子清洗液的PH值、固体含量和电导率每天1次；
过高时刚膜层比较粗糙，易起桔皮。因此稳定固体分含量是保证电泳质量的一个关键。根据生产量的大小建议用户3小时检测一次。 2.溶剂：电泳漆液刚配制时，其溶剂含量稍高。但随着漆液使用时间的延长和超滤的使用，溶剂不断挥发和滤出，其含量会逐渐下降，影响漆膜质量。严重时，漆膜会在烘烤前脱落。因此，应及时添加调整，一般每滤出100L超滤渗透液，应补充1.2L溶剂。 3.电压：极间电压升高，电场作用加强，漆液中带电粒子泳动，沉积速度加快，使用泳透力提高，膜层增厚。电泳操作时，应根据零件形状与大小，槽液温度高低，所需膜的厚薄，选择最佳电压。当电泳漆槽刚配制时，其溶剂含量及导电度均高，则 电压应适当降低。 4.PH值：由于阳极采用隔膜控制，电泳漆液的PH值较为稳定，当超滤液排出太多或隔膜液漏出进入电泳漆液时，使电泳漆液PH值发生变化，可用有机酸调整。PH 值过低时，漆膜再溶解增加，膜层变薄，且对设备腐蚀严重。 5.电导率：电导率是控制电泳漆膜层质量的关键指针之一。新配溶液时电导率可能较高，因此需要通过超滤排出渗液以降低电导率。电导率过高，则膜厚易产生桔皮和表面粗糙等现象。电导率过低，则容易产生针孔和麻点。因此当电导率的高低不同时需要采用不同的电压和槽液温度，以便获得良好的膜层。电导率较高时，可采用较低的电压和温度；反之则要相应提高电压和温度。 6.温度：电泳漆液的温度一般控制在26度左右。温度过低，必需使用较高的电压以达到电泳的目的；温度过高，则加剧溶剂的挥发，不利于电导率的稳定和控制。 7.电泳时间：电泳时间的长短会影响漆膜外观及膜层的厚薄。当电泳时间过长时，膜厚色深，透明性变差。电泳时间过短，则膜层不完整。因此需要根据漆液的电导率。固体分含量等因素的变化，在确定溶液温度和电压的前提下，选择最佳的电泳时间以确保膜层的质量。 在电泳过程中，主要以电压的大小来控制膜层厚度。时间如超过一定数值，厚度不会显著增加，这是因为电泳漆是不导电的，当零件给膜层完全覆盖后，成为绝缘体，时间再长也不会增加漆膜的厚度。因此如需要较厚漆膜时，尤其在镀凹位较深零件时，应用较高电压和较短时间。
阴极电泳工艺流程 通用的金属表面电泳涂装的全操作工艺流程如下：预清理一上线一除油一 水洗一除锈一水洗一中和一水洗一活化一水洗一底层电镀一水洗一光亮电镀一水 洗一电泳涂装一槽上清洗一超滤水洗一烘干一检验一包装。 被涂物的底材及前处理对电泳涂膜有极大影响。因此，不同的金属材料和不同 的制作成型的制品有不同的工艺流程和前处理要求。铸件一般采用喷砂或喷丸进 行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等 杂物。钢表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。 不同材质金属进行不同色彩的阴极电泳加工的工艺流程如下。 (1)钢铁件 金色：前处理一镀镍一镀薄银一透明金色电泳； 咖啡色：前处理一磷化一透明金色电泳； 青铜色：前处理一镀锌一青铜色电泳； 黑色：前处理一磷化一黑色电泳； 其他色：前处理一镀镍一无色透明电泳一着色。 (2)铝及合金 金色：前处理一化学或电化学抛光一透明金色电泳； 咖啡色：前处理一透明咖啡色电泳； 青铜色：前处理一青铜色电泳； 黑色：前处理～黑色电泳； 其他色：前处理一化学抛光一无色透明电泳一着色。 (3)锌合金 金色：前处理一碱铜一酸铜一光亮镍一透明金色电泳； 咖啡色：前处理～透明咖啡色电泳； 青铜色：前处理一青铜色电泳； 黑色：前处理一黑色电泳； 其他色：前处理一碱铜一酸铜一光亮镍一无色透明电泳一着色。 (4)铜及铜合金
金色：黄铜件前处理一化学抛光一透明金色电泳；铜件前处理一光亮镍一镀薄银一透明金色电泳；咖啡色：前处理一着咖啡色一无色透明电泳； 青铜色(青铜)：前处理一抛光一无色透明电泳； 黑色：前处理一黑色电泳； 其他色：前处理一光亮镍一无色透明电泳一着色。
