建筑构造专项图集 序号标准名称有效编号实施日期技术部编号 1 玻璃纤维增强水泥饰件88JZ1 200 2 年一～ 1 2 挤塑聚苯板保温构造88JZ2 2002 年一～ 2 3 可耐福轻钢龙骨石膏板隔墙、吊顶88JZ 4 2002 年一～ 4 4 钢板石膏复合板隔墙88JZ 5 2002 年一～ 5 5 胶粉聚苯颗粒保温88JZ 6 2003 年一～ 6 6 彩色钢板夹芯板88JZ 7 2004 年一～ 7 7 住宅厨卫排风道88JZ8 2004 年一～ 8 8 GFZ聚乙稀丙纶卷材复合防水88JZ9 2003 年一～ 9 9 大模内置钢塑复合插接栓外保温88JZ10 2004 年一～ 10 10 金特系列轻钢龙骨纤维增强水泥板88JZ11 2004 年一～ 11 11 贴必定自粘防水卷材88JZ12 （ 2005）2003 年一～ 12 12 ZL 系列外墙外保温（节能65%）88JZ13 2004 年一～ 13 13 轻集料夹心保温砌块、轻集料普通砌块08BJZ14 2008 年一～ 14 14 金特系列防火环保板材系统12BJZ15 2012 年一～ 15 15 填充 GZL保温轻集料砌块（节能65%）88JZ16 2005 年一～ 16 16 天盛轻集料砌块08BJZ17 2008 年一～ 17 17 TH硬泡聚氨酯保温及防水88JZ19 （ 2006）2006 年一～ 18 18 TH硬泡聚氨酯保温及防水12BJZ19 2012 年一～ 19 19 Horeq 楼板隔声和电梯井道机房隔声88JZ22 2005=6 年一～ 20
新时基业TC/F-16G/S 超细无机纤维保温 / 2009 年一～ 21 20 09BJZ37 吸声喷涂 建筑构造专项图集 序号标准名称有效编号实施日期技术部编号 21 北京金源顺达喷无机干法WS浆料吸声 / 保 09BJZ39 2009 年一～ 22 温层 22 MS密实薄壁填充砌块88JZ41(2007) 2007 年一～ 23 23 《建筑设计防火规范》图示 13J811-1 2013 年一～ 24 （2015 修订） 24 种植屋面建筑构造14J206 2014 年一～ 25 25 JY 硬泡聚氨酯复合板外墙外保温建筑构造14CJ51 2014 年一～ 26 26 常用建筑构造（二） 2013 年合订本J11-2 一～ 27
无机玻化微珠保温砂浆外墙保温系统施工工法 2．工法特点 无机玻化微珠保温砂浆具有导热系数低、抗裂性能强、无毒、无污染、防火、成本低、施工简 便等特点。与传统的施工方法相比，在使用功能上或施工方法上（包括材料性能、质量、安全、环保、工期、成本等技术经济效能）都具有明显的先进性和新颖性。其具体特性如下： 2.0.1中空玻化微珠球体导热系数很低，保温层厚度2cm 以上的建筑物内外热能交换不宜进行，具有优异的保温隔热性能。各组成部分具有物理-化学稳定性，保温效果稳定。 2.0.2本产品为单组份干粉材料，外观均匀、干燥无结块颗粒，质量稳定可靠，容重轻，能有效降低建筑物负荷；其耐老化性能好，抗开裂，能适应基层的正常变形而不产生裂缝或空鼓；其施工方式为涂抹式，具有高粘结性，与基底形成一个整体，不会形成板材保温的空腔，结构稳定，无需在其上胶结、钻孔、打钉等来固定，不影响墙体结构；能长期承受自重而不产生裂缝，憎水性能好；性价比高，综合性能优。 2.0.3具有优良的防火，吸音，透气，耐水，耐冻融等性能；主要原材料均采用无机材料，环保无害，搅拌时不需掺加水泥，无扬尘现象，能有效保证现场文明施工。 2.0.4操作方便，现场施工加水搅拌即可使用，可直接施工于干状墙体上，大大减少了施工管理费用。施工性能好，材质轻，找平性好，省工省料，大大降低了工人劳动强度，挺高了工人施工效率，且早强快干，这都大大缩短了施工周期，且后期维修简便。 3．适用范围 无机玻化微珠保温砂浆做法适用于建筑节能50%和65%目标要求的新建、扩建和既有房屋改造的工业民用建筑的外墙内、外保温和分户墙、地下室、车库、楼梯、走廊、消防通道、热桥单独保温隔热、EPS、XPS 的找平防火层或保护层等；建筑高度一般不超过100m；保温浆料直接与基层墙体构成外墙保温系统及与其他保温材料复合构成外墙保温系统两种类型；基层可以是钢筋混凝土墙及砌体墙等；外墙饰面层可采用涂料或面砖。

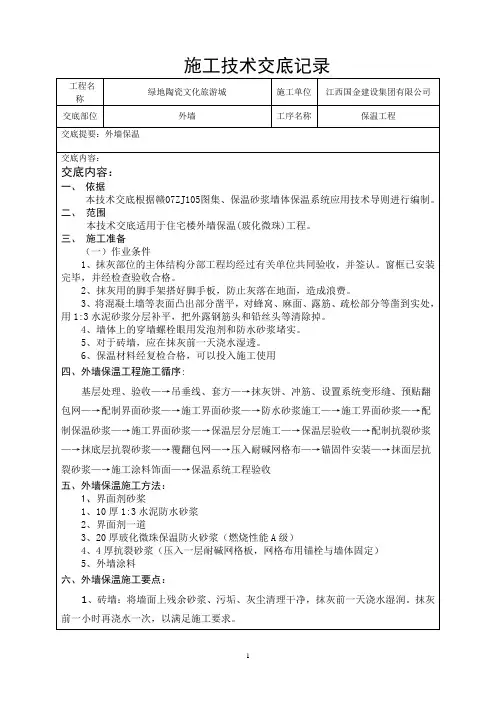

三、膨胀玻化微珠保温砂浆施工工艺 1、玻化微珠保温砂浆体系说明 玻化微珠保温砂浆系统是一种新型保温隔热材料，采用轻质玻化微珠产品，替代传统的普通膨胀珍珠岩和聚苯颗粒作为保温型干混砂浆的轻质骨料的保温砂浆相比，具有保温、抗老化、耐水、不空鼓、不开裂、强度高、粘结性能好、防火强度高，质轻、保温、隔热隔声好，电绝缘性能好，耐磨、耐腐蚀，防辐射等到显著特点。 2、施工工艺流程图：
3、施工方法： 基层墙面处理：彻底清除基层墙体表面浮灰、油污、脱膜剂、空鼓及风化物等影响墙面施工的物质，墙体表面突出物大于或等于10mm 时应剔除，剔除凹凸出墙面部分后，应用JA保温砂浆或1：3水泥砂浆找平。 吊垂线、套方、弹保温层厚度控制线：根据保温层厚度要求挂垂直基准线，并在墙面弹出门窗水平线、垂直控制线等。 按设计要求的保温层厚度，用中空玻化微珠无机保温砂浆打点做标准厚度灰饼，冲筋，以控制保温层的厚度。灰饼、冲筋做法：按设计的保温层厚度用中空玻化微珠无机保温砂浆做灰饼、冲筋，灰饼、冲筋之间的距离不超过1.5m。 涂刷界面剂：找平层干燥后开始涂刷界面剂。首先将界面剂粉料与水以4∶1左右的比例机械搅拌成粘稠的浆料，使其达到均匀无结块；使用抹子等工具将浆料一次批涂在混凝土等基层的表面，批嵌厚度宜控制在2~4mm之间；界面剂批涂后5~10分钟内进行保温砂浆层的粉刷；已拌好的界面剂浆料宜控制在3小时内刷完。 玻化微珠无机保温砂浆配制：玻化微珠无机保温砂浆应按照设计或产品使用说明书配制，采用机械搅拌，按照包装袋上加水比例说明，先在砂浆搅拌机中加水，然后加入保温浆料干混料，至搅拌均匀且出现粘性时止，搅拌时间约3min～5min，静置3min～5min后才能使用，并应在2h内用完。 玻化微珠无机保温砂浆施工：保温层与基层之间粘结必须牢固，不应脱层、空鼓和开裂。抹膨胀玻化微珠无机保温砂浆保温沙浆保温
兴港国际企业中心（一期）一标段外墙外保温施工方案 审批： 审核： 编制： 湖南省建筑工程集团总公司 2016年9月
目录 一、工程概况 (2) 二、编制依据 ... . (2) 三、施工部署 ................................. . (2) 四、施工工艺及要求 (4) 五、施工重点 (11) 六、质量保证措施 (12) 七、安全文明施工措施 (13)
一、工程概况 工程名称：兴港国际企业中心（一期）一标段工程 工程地点：郑州航空港经济综合实验区航程西路与郑港一路交叉口东南侧 工程范围：1#-5#楼外墙外保温。 外墙外保温工程概况： 本工程1#-5#楼外墙外保温为70厚半硬质岩棉板，阻燃等级为A级，导热系数≤0.048。在标高+0.200m处的东西立面及南北窗间墙加第一道∟50×5mm镀锌角钢托架，以上每隔三层加设一道托架。 二、编制依据 (1)本工程外墙外保温设计说明及设计变更文件 (2)《建设节能工程施工质量验收规范》GB50411—2007 (3)《建筑工程施工质量验收统一标准》GB50300—2013 (4)《建筑装饰装修工程质量验收规范》GB50201—2001 (5)《外墙外保温工程技术规程》JGJ144－2008 (6)《外墙外保温》12YJ3-1 (7)《外墙外保温建筑构造图集》10J121 三、施工部署 3.1施工准备 （1）外墙抹灰基层用1:3水泥砂浆整体找平，保证基面平整度偏差不超过4mm，并按照《建筑装饰装修工程质量验收规范》GB50210-2001中关于一般抹灰工程的质量要求进行验收。 （2）水泥砂浆外墙面粉刷层基层粘结牢固、无开裂、无空鼓。 （3）基层面干燥、平整，平整度：两米靠尺测定小于4mm误差。 （4）基层面无油污、浮尘或空鼓的疏松层等其他异物。
玻化微珠无机保温浆料 一、产品组成 本产品以硅酸盐类无机材料玻化微珠、水泥、纤维绒、粘接剂、添加剂等利用高新科技节能新材料，辅以化学助剂，采取新工艺复合，形成树脂纵横网状结构，疏松金间隙，坚固拉力的保温隔热材料。具有坚固、内能、不裂、不空鼓、隔热保温、吸潮防结露、无毒、无污染、防火、隔音十大优点。 本产品获国家专利：(在国家建筑材料测试中心)检测各项指标均达国家标准的(GB6566-2001)《建筑材料防射性核素限量》(GB/T7371-1998)规定的各项指标。其保温、节能、隔音优于其它产品。能达到建筑节能50%以上的要求，是建筑节能高新科技产品。 二、适用范围 1、适用于工业与民用建筑的墙体(陶粒混砖、空心砖、加气块、非粘土砖、粘土砖等)内保温及屋面的保温隔热。 2、适用于温度在-40-800℃范围内的冶金、石油、化工、电力、建筑、轻工的工程墙体、管道的保温、保冷。 三、产品特点 具有优良的保温、隔热性能、质轻、绝燃、吸音、无毒、防潮、粘接力强、综合造价低、施工简便等特点。 四、技术指标
五、施工要求 节能保温绝热材料为袋装，灰白色粉状材料，在施工现场直接加水搅拌均匀成浆体后即可使用，操作方便。 (一)外墙内保温施工要求 1、内保温层施工应在门窗柜、穿墙管线。墙体预埋件等施工完毕后进行。 2、内保温层施工应在屋面防水完工后，由顶层自上而下依次施工(如需要自下而上施工时，应加强保护)，以免保温层渗水或被上一层渗水浸湿。 3、基层要求：砖石及砌块墙体表面平整，无灰尘，高处剔平，低处用水泥沙浆填实。现浇混土墙应事先拉毛。施工前应根据房间的高度和宽度，先在基层面上做冲筋。 4、门窗洞口用1：1水泥沙浆抹出宽50mm，厚度与保温层厚度相等的护角，并向延介成斜面，作为与保温层结构的接茬。 5、保温层施工应分层涂抹，按不同基层面进行处理：砖墙应淋适量水；混凝土面刷YJ-302拉毛处理一遍，加气块清刷浮灰后，喷刷加气混凝土界面处理剂一遍，然后涂抹第一层保温材料，厚度不超过30mm。基层干燥后再抹下一层，每层≤20mm，涂抹时应适度按压，以保证与墙体的粘接，不能在同一部位反复抹压，以保证与墙体的粘接，不能在同一部位反复抹压。达到设计厚度要求之后，用刮扛找平，压光即可。待完全干燥后可直接刮腻子。 6、踢脚作法，保温层和保护层应抹到地面。水泥踢用防水泥砂浆涂抹而成，木制踢肢直接粘贴在保护层上。 (二)层面外保温施工要求 1、层面保温应在层面设备安装结束后进行，施工应避开雨水天气，在屋面防水完成之前必须对保温层进行遮盖保护。 2、施工前层面应清扫干净，并在层面四周做好保温厚度标准。 3、保温层施工应分层涂抹，第一层厚度不得超过30mm，基本干燥后再抹下一层，每层厚度为15-20mm，直到达到设计规定厚度，涂抹时应适度压实，尤其注意与屋面板四周连接位应粘贴牢固。 4、在抹最后一层必须压纤维网施工，已保证保温层无龟裂，整体效果好。 (三)工程验收 1、墙体内保温验收从自然间抽查10%，公共设施等大空间每200m2抽查一次，要求外观光滑、平整、不得有爆灰，脱层、阴、阳角垂直、方正、平整、垂直偏差可为：2-4mm。保温层与基面粘接牢固，不空鼓，用插针法检查保温层厚度。 2、外保温验收要求：保温层表面平整、光滑、无裂缝。保温层与基层粘接牢固，没有空鼓现象，保温层厚度用插针法抽样检查。 六、无机保温材料与苯板保温性能对比：
膨胀玻化微珠保温隔热砂浆外墙保温隔热系统应用 为规范膨胀玻化微珠保温隔热砂浆外墙保温隔热系统在湖北省以混凝土和砌体为基层墙体的民用建筑保温隔热工程中的推广应用，根据国家、行业及地方的相关标准，特制定本技术条件。 1 定义 1.1 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统 由界面层、膨胀玻化微珠保温隔热砂浆保温隔热层、抗裂面层及饰面层组成的保温隔热系统。包括外墙外保温隔热、内保温隔热、内外复合保温隔热三种保温隔热构造。 1.2 膨胀玻化微珠保温隔热砂浆 以膨胀玻化微珠为保温隔热材料，以水泥或其他无机胶凝材料为主要胶结料，并掺加高分子聚合物及其他功能性添加剂而制成的建筑保温隔热干混砂浆。 2 基本规定 2.1 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统应能适应基层的正常变形而不产生裂缝或空鼓，同时系统内的各个层面之间应具有变形协调的能力。 2.2 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统用于外墙保温隔热时，应符合现行行业标准《无机轻集料砂浆保温系统技术规程》JGJ253-2011、《外墙外保温工程技术规程》JGJ 144的有关规定。 2.3 墙体的保温、隔热和防潮性能应符合现行国家标准《民用建筑热工设计规范》GB 50176、国家和湖北省现行有关建筑节能设计标准的规定。 2.4 保温隔热系统各组成部分应具有物理——化学稳定性。所有组成材料应彼此相容并具有防腐性。 2.5 外墙外保温隔热系统饰面层为饰面砖时，应采取相应的技术保障措施。 2.6 保温隔热系统的各组成砂浆均应为单组分砂浆，现场不得添加除水以外的其他材料。 2.7膨胀玻化微珠保温隔热砂浆中采用的膨胀玻化微珠性能应符合表2.7的要求。 表2.7 膨胀玻化微珠性能指标
第三章 墙 体 第一节 墙体类型及设计要求 一、墙的类型 1.按所处的位置不同分：墙体分内墙和外墙。 2.按方向分：横墙和纵墙。横向外墙又称山墙。纵墙又分为内纵墙与外纵墙。外纵墙又称檐墙。 3.根据结构受力情况不同分:墙体有承重墙和非承重墙之分。 非承重墙包括隔墙、填充墙和幕墙。 4.按所用材料不同，墙体可分为砖墙、石墙、土墙及砼墙等。 5.根据构造和施工方式的不同分：有实体墙、板筑墙和装配式板材墙 教学目的 1. 本章应重点了解墙体的类型、使用要求、墙身的加固措施、 内外墙面装修及基础与地基的基本概念，理解并能绘制墙身基 本构造节点（含墙脚、窗台、过梁节点及砖混结构建筑平面图）块墙常用隔墙、隔断类型和要求要求。 课程重点 墙身的加固措施、砖墙尺度、理解并能绘制墙身基本构造节点（含 过梁节点及砖混结构建筑平面图）。 课程难点 砖墙加固及砖墙构造 教学方法 课堂讲授、多媒体教学、现场教学 师生互动 课堂问答及讨论 作业类型 作图：墙身大样
取消粘土砖为主的墙体材料：采用板筑墙（混凝土墙），板材墙（机械化施工），从而降低劳动强度，提高施工效率。 5、防火要求 6、防水防潮要求 7、建筑工业化要求 第二节砖墙 一砖墙的材料 砖墙的材料是用砂浆将一块块砖按一定规律砌筑而成的砌体，其主要材料是砖和砂浆。 （一）砖 按其使用材料分，砖有粘土砖、炉渣砖和灰砂砖等；依其形状特点分有实心砖、空心砖和多孔砖。 粘土砖是我国传统的墙体材料。它以粘土为主要材料，经成型、干燥、焙烧而成。我国标准粘土砖的规格为240mm×115mm×53mm。 砖的强度以强度等级表示，分别为MU30、MU25、MU20、MU15、MU10五个级别。 （二）砂浆 水泥砂浆：，属于水硬性材料，强度高，较适合于砌筑潮湿环境的砌体。 石灰砂浆：强度不高，多用于砌筑次要民用建筑中地面以上砌体。 混合砂浆：:是由水泥、石灰膏、砂加水拌合而成，这种砂浆强度较高，和易性和保水性好，常用于砌筑地面上砌体。
集聚能量创新科技 玻化微珠保温板外墙外保温系统 施 工 方 案 工程名称： 编制单位：苏州邦晖防火保温材料有限公司 编制日期：年月日 外墙外保温玻化微珠保温板施工方案（一）施工准备
1．基层墙体 基层墙体应符合《建筑装饰装修工程质量验收规范》GB50210的标准，墙面的疏松、粉尘、污垢和脱膜剂清理干净，墙面平整度超差部分应剔凿或修补，伸出墙面的（设备、管道）连接件已安装完毕。外保温施工的墙体基面的尺寸偏差应符合表1的规定。 在轻质墙体上施工或对既有建筑进行外保温改造时，需对外保温墙体表面进行检查，通过计算验证，确认其与所用玻化微珠保温板胶粘剂达到应有的粘结强度。即 F=B×S≥0.10N/mm2 式中，F----应有的粘结强度（N/mm2） B----基层墙体与所用玻化微珠保温板胶粘剂的实测粘结强度 S----粘结面积率 基层墙体为混凝土墙、混凝土多孔砖（砌块），以及其有脱膜剂影响时，其外侧应有水泥砂浆找平层。 门窗口 门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或附框安装完毕。 2．气候条件 操作环境和基底温度不低于5℃，风力不大于5级，雨天不能施工。 夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。 3．施工机具 外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、螺丝刀、钢丝刷、腻子刀、专用抹子、阴阳角抿子、托线板、2m 靠尺、墨斗等。 4．材料准备 材料应分类挂牌存放，玻化微珠保温板应按要求放置，粉料应防潮。可按厂方建议的方法和材料说明进行操作。 图1涂料饰面施工流程图
膨胀玻化微珠保温砂浆系统技术标准与规范 一、系统简介 无机保温砂浆是以玻化微珠为轻骨料，与无机胶凝材料、添加剂、填料等混合而成的功能型干粉砂浆，现场加水搅拌后可直接施工。 无机保温砂浆外墙保温系统是由（基层与界面处理层）、保温隔热层、抗裂防护层及（饰面层）所构成的完整的墙体节能体系。保温隔热层是指采用厚德无机保温砂浆直接抹于界面处理过的墙面上。抗裂防护层是指采用专用砂浆抹面处理，并用耐碱玻纤网格布加强。 该系统能满足建筑节能的要求，具有优良的保温隔热、耐久、防火、环保性能，施工可操作性强，安全性好，具有很强的综合技术优势；适用于各类新建、改建及扩建的建筑物外墙外保温、内保温工程；屋顶、楼板保温隔热工程；地下室、车库、楼梯、走廊、消防通道等防火保温工程，同时也适用于既有建筑的节能改造工程。 二、系统优势 1. 功能性 1.1无机保温砂浆较好的热工性能使得该系统能满足建筑节能保温隔热要求。 2. 技术性 2.1耐久：该系统主材均为无机硅酸盐材料，具有良好的抗老化性，使用寿命长，系统与墙体其它材料有很好的相容性。 2.2防火性能佳：具有A级防火性能，可作为消防防火材料使用，使居住者更放心、安全。
2.3绿色环保：该系统采用的保温轻骨料为无机玻璃质矿物材料, 使用过程中物理性能稳定，无毒无害，高温环境下不会排放有害气体成2.4强度高：玻化微珠与胶凝材料结合较为紧密，不会产生较多的空隙，从而使其抗压、抗拉、抗折强度较高，可承受较重的外饰面材料。 2.5施工简便：工方法同普通的水泥砂浆相同，施工工序少，既可缩短施工时间，又能保证施工质量。 3. 经济性 3.1该系统建造成本与聚苯板、胶粉聚笨颗粒等外墙保温系统相当，但是全寿命成本远低于其他保温系统。 三、系统材料 3.1 界面处理剂 保温砂浆界面处理剂是一种以水泥等硅酸盐材料为主，采用高分子材料改性的粉末状产品，经水化反应后能形成与基层有较大粘附力并具有一定柔韧性的高强硬化体，可使基层与保温层结合牢固，提高耐久性。 1）包装规格：25kg/袋。 2）产品配制：按照干粉料：水＝4：1（重量比）的配料比，使用电动搅拌器充分搅拌均匀即可使用。 3）性能指标： 项目指标要求检测数据 压剪粘结强度原强度（Mpa）≥ 0.7 0.9
目录 1. 编制依据 ................................................................................................................. - 1 - 2. 工程概况 ................................................................................................................. - 1 - 3. 作业条件 ................................................................................................................. - 3 - 4. 主要材料及施工工具 ............................................................................................. - 3 - 4.1主要材料 (3) 4.2施工工具 (7) 5. 操作要点 ................................................................................................................. - 7 - 5.1工艺流程 (7) 5.2基层处理、弹线 (8) 5.3专用胶粘剂的配制 (9) 5.4岩棉板界面处理 (9) 5.5岩棉板布胶 (9) 5.6岩棉板施工 (10) 5.7安装锚固件及固定钢丝网 (16) 5.8胶粉聚苯颗粒保温浆料找平 (16) 5.9聚合物抗裂砂浆罩面 (17) 5.10检查修补 (17) 6. 质量验收 ............................................................................................................... - 18 - 6.1一般规定 (18) 6.2主控项目 (18) 6.3一般项目 (19) 7. 成品保护措施 ....................................................................................................... - 20 - 8. 安全文明保证措施 ............................................................................................... - 20 - 8.1管理体系 (20) 8.2外用电动吊篮安全管理措施 (22) 8.3岩棉保温施工安全管理措施 (23) 9. 绿色施工措施 ....................................................................................................... - 24 -
外墙膨胀玻化微珠保温砂浆 施 工 专 项 方 案
施工组织设计（施工方案）报审表
一、工程概况： 1、工程名称： 2、工程地点： 3、建筑项目名称： 二、编制依据： 1、JGJ144-2004，J408-2005《外墙保温工程技术规程》 2、DBJ13-82-2006，J10790-2006《居住建筑节能工程施工技术规程》 3、DBJ04-259-2007（地方标准） 4、DBJ13-83-2006，J10791-2006《居住建筑节能工程节能施工质量验收规程》等相关的国家规、标准和规定文件。 三、膨胀玻化微珠保温砂浆保温系统性能介绍说明： 3．1、玻化微珠外墙保温系统 3．1．1、玻化微珠保温系统概述 玻化微珠保温系统以玻化微珠干混保温砂浆为保温层，在保温层面层涂抹一层具有防水抗渗、抗裂性能的抗裂砂浆，与保温层复合形成一个集保温隔热、抗裂、防火、抗渗于一体的完整体系（图1）。该系统不仅具有良好的保温性能，同时具有优异的隔热、防火性能且能防虫蚁噬蚀，属新型建筑保温材料，已有大量的工程实践。
图1 玻化微珠保温系统构造示意图 玻化微珠保温系统适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等围护墙的、外保温抹灰工程，以及地下室、车库、楼梯、走廊、消防通道等防火保温工程，也适用旧建筑物的保温改造工程。 3．2、玻化微珠保温砂浆研制机理 3．2．1、新型保温材料——玻化微珠的特性 轻骨料玻化微珠是一种无机物玻璃质矿物材料，是由火山岩粉碎成矿砂，经过特殊膨化烧法加工而成，产品呈不规则球状体颗粒，部为空腔结构，表面玻化封闭，理化性能稳定，具有质轻、隔热防火、耐高低温、抗老化、吸水率小等优良特性。可替代粉煤灰漂珠、玻璃漂珠、普通膨胀珍珠岩、聚苯颗粒等诸多传统轻质骨料在不同制品中的应用，是一种环保型高性能无机轻质绝热材料。玻化微珠的物理性能见表1。 表1 玻化微珠物理性能 玻化微珠作为建筑保温材料可以弥补用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的其他传统保温材料中诸多缺陷和不足，可以克服膨胀珍珠岩的吸水性大、易粉碎、在搅拌中体积收失率大、产品后期保温性能降低和易空鼓开裂等不足之处，同时又弥补了聚笨颗粒有机材料易燃、防火性能差、高温产生有害气体和耐老化性耐候性低等缺陷。可广泛用于建筑节能、化工填料、科技农业、耐火材料和防火吸音等行业，后续的应用领域也十分广泛。
膨胀玻化微珠保温施工方案 一、编制依据 1、H区各楼号建筑施工蓝图及相关设计变更。 2、建筑构造通用图集08BJ1-1《工程做法》。 3、《公共建筑节能设计标准》DBJ 01-621-2005 4、《建筑装饰装修工程质量验收规范》GB50210-2001 二、工程概况 合生北方马驹桥商业金融等项目H区位于北京市通州区马驹桥镇小白村路口，项目共包括7栋高层公寓，一栋体育会所和一个地下车库，按照设计图纸及设计变更要求，采暖房间与不采暖空间相邻时应在不采暖一侧墙面做35mm厚膨胀玻化微珠（A级防火）保温，按此要求，主楼（H1#楼除外）采暖楼层公共走廊及电梯厅前室等部位墙面需做此保温层；同时按蓝图节能保温说明要求，楼梯间内墙保温H2#-H8#楼采用08BJ1-1《工程做法》内墙温2B做法（35mm厚膨胀玻化微珠保温）；H1#楼采用88J2-9内墙6WB1做法（35mm厚胶粉聚苯颗粒保温，做法详见图集说明），以下为膨胀玻化微珠保温做法具体施工说明。 三、施工准备 1、技术准备 施工前由技术部门根据相关规范及产品施工特点编制施工方案，并对施工班组进行技术交底，确保施工质量。 2、人员、机具准备 本工程施工阶段每栋号拟投入的主要人工、机具数量如下： 3、材料准备 所有进场材料提供出厂合格证及检验报告，同时按照要求进行复试抽样送检，合格后方可用于工程。主要用到材料为：膨胀玻化微珠、10mm×10mm钢丝网、
耐碱玻纤网格布、聚合物抗裂砂浆，材料部门应根据施工提料计划及时安排材料进场；施工部门按照产品厂家配比要求配成玻化微珠保温砂浆用于现场施工。 四、施工方法 1、膨胀玻化微珠保温体系基本构造说明 基本构造如下 基层墙体：混凝土及各种砌体墙 界面层：界面砂浆扫毛 保温层：膨胀玻化微珠保温砂浆（按产品厂家配比） 保护层：聚合物抗裂砂浆+耐碱涂塑玻纤网格布（瓷砖饰面时为热镀锌电焊钢丝网）+聚合物抗裂砂浆 饰面层：面层耐水腻子+涂料（粘接砂浆+面砖+勾缝剂） 做法示意图如下： 2、施工工艺流程 涂料饰面： 基层墙体清理—墙体基层界面拉毛—吊垂直、套方弹控制线、做饼、冲筋、做口—抹35mm厚玻化微珠保温砂浆—保护层施工（聚合物抗裂砂浆+铺耐碱涂塑玻纤网格布+聚合物抗裂砂浆）—饰面层施工（面层腻子并打磨+涂料面层）
11J122外墙内保温 建筑构造
11J122：外墙内保温建筑构造 图集编号 11J122 图集名称 外墙内保温建筑构造 定价 49.00 元 开本 16 开 主编单位 o中国建筑标准设计研究院 本图集修编代替03J122《外墙内保温建筑构造》，其适用于夏热冬冷地区、夏热冬暖地区的外墙内保温工程，也适用于严寒和寒冷地区采用外墙内外复合保温的民用建筑和工业建筑，以及既有建筑节能改造的保温工程。 图集内容包括五种外墙内保温系统： 1.复合板内保温系统 2.保温板内保温系统 3.保温砂浆内保温系统 4.喷涂硬泡聚氨酯内保温系统 5.玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统。 图集主要包括：说明、选用表、性能表、立面示意图、构造节点详图及附录等内容。 本图集具有以下几方面特点： 1. 根据新制定的《外墙内保温工程技术规程》（报批稿）对原图集进行修编，内容符合新规程要求。 2. 补充和调整了部分构造做法，取消了原图集中钢丝网架聚苯板内保温等做法，增加了无机保温板、保温砂浆等新构造、新材料，使墙体的防火、保温、隔声等性能得到进一步的提高。 3. 图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。 备注 替代03J122
目录 目录1 总说明3 名词解释9 A－复合板内保温系统 复合板内保温系统说明A-1 窗口节点构造A-5 平面转角节点A-7 踢脚保温节点A-9 复合板内保温系统保温层厚度选用表A-10 B－保温板内保温系统 保温板内保温系统说明B-1 窗口节点构造B-5 平面转角节点B-7 踢脚、楼梯间及地下室顶板保温B-9 保温板内保温系统保温层厚度选用表B-10 C－保温砂浆内保温系统 保温砂浆内保温系统说明C-1 窗口节点构造C-5 平面转角节点C-6 踢脚、地下室顶板保温C-7 保温砂浆内保温系统保温层厚度选用表C-8 D－喷涂硬泡聚氨酯内保温系统 喷涂硬泡聚氨酯内保温系统说明D-1 窗口节点构造D-4 平面转角节点D-5 踢脚、地下室顶板保温D-6喷涂硬泡聚氨酯内保温系统保温层厚度选用表D-7 E－玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统 玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统说明E-1 窗口节点构造（轻钢龙骨）E-5 平面转角节点（轻钢龙骨）E-6 窗口节点构造（断热龙骨）E-7 平面转角节点（断热龙骨）E-9玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统保温层厚度选用表E-10 通用节点 窗帘杆安装节点F-1 窗台板、窗套节点F-2 凸窗保温详图F-3 洗池、脸盆安装详图F-4 座便器水箱、吊柜安装详图F-5 暖气片、开关盒、管卡安装详图F-6 阳角接缝构造F-7 外墙热桥的保温构造措施F-8 附录 外墙内保温主要材料性能指标附录1-1 墙体的传热系数和热惰性指标限值附录2
外墙外保温（专项）施工方案报审表工程名称：中华华丹·国坛酒庄旅游综合体项目
注：本表一式三份，项目监理机构、建设单位、施工单位各一份。 中华华丹·国坛酒庄旅游综合体项目（会展中心、行政大楼、交易管1~7#楼） 中空玻化微珠 外 墙 外 保 温 施 工 专 项 方 案
编制人： 审核人： 编制单位：重庆宏耀建设（集团）有限公司 编制时间： 施工方案目录一、工程概况及特点 (1) 1、工程概况 (1) 2、系统特点 (1) 3、工艺原理 (1) 二、施工材料 (2) 1、材料准备 (2) 2、材料检验 (3) 三、施工部署 (4) 1、施工准备 (4) 2、项目部组成 (5) 3、劳动力组织 (5) 4、机具组织 (5) 5、安全准备 (5) 6、技术准备 (5) 7、进场施工必备条件 (5)
8、现场管理要求 (6) 9、施工组织结构图 (6) 四、施工程序流程图 (7) 五、施工工艺 (8) 1、材料配制 (8) 2、施工要点 (8) 3、弹线 (8) 4、建筑保温砂浆的施工 (9) 5、抗裂砂浆保护层施工 (11) 六、劳动组织 (11) 1、劳动力计划 (11) 2、材料计划 (12) 3、施工进度 (12) 4、工程质量管理目标网络图 (13) 七、安全管理 (14) 1、施工现场安全管理机构网络图 (14) 2、材料存放方案 (14) 3、施工安全措施 (15) 4、高空坠落预防措施 (16) 八、质量要求 (16) 1、质量控制 (16) 2、质量要求 (17)
施工组织方案 一、工程概况及特点 1、工程概况 工程名称：中华华丹·国坛酒庄旅游中合体项目（会展中心、行政大楼、交易馆1~7#楼）工程 保温结构：无机玻化微珠外墙外保温系统 施工单位：重庆宏耀建设（集团）有限公司 本工程位于贵州省仁怀市茅台镇中华村，总建筑施工面积约50000 平方米，为框架结构，保温体系为玻化微珠无机保温砂浆外墙外保温，保温层厚度30ｍｍ，工期40天。２、系统特点： 玻化微珠保温砂浆是新型绿色无机材料，无毒无害，具有优良的吸音、透气、耐高温、耐水、耐冻性能。 玻化微珠保温砂浆外墙保温系统具有优良的保温隔热性能、抗老化耐候性及防火性能，不空鼓开裂，强度高、粘接、抗流挂性能好、防虫蚁噬蚀，施工方便，现场施工加水搅拌即可直接施工于干状墙体上，材料的利用率高，基层剔补量小，节约人工费。是一种适用范围广，技术成熟度高，施工可操作性强，施工质量易控的外墙保温系统，是目前综合优势最多的外墙外保温做法。 另外，玻化微珠保温砂浆材料保温系统防火不燃烧。可广泛用于密集型住宅，公共建筑，大型公共场所，易燃易爆场所，对防火要求严格场所。还可作为防火隔离带施工，提高建筑防火标准。 3、工艺原理： 本工法采用现场抹灰成型保温层的做法，墙体基层用界面砂浆处理，使吸水率不同的材料附着力均匀一致：保温层形成一个整体，减缓增长强度的配比及大量纤维的添入使保温层不易发生空鼓；柔性抗裂砂浆复合耐碱玻纤网格布增强了面层柔性变形能力、提高了抗裂性能；弹性底涂可有效阻止液态水进入，并有利于气态水排水；柔性耐水腻子位于保温层的面层，具有更强的柔韧性；饰面宜选用丙烯酸类水溶性涂料，与保温层变型相适应。系统各构造层材料柔韧性逐层
我们在了解墙体保温材料外保温的同时也会想知道内保温。 外墙内保温系统应用有下列优点 1.外墙内保温的保温材料在楼板处被分割，施工时仅在一个层高内进行保温施工，施 工时不用脚手架或高空吊篮，施工比较安全方便，不损害建筑物原有的立面造型，施 工造价相对较低。 2.由于绝热层在内侧，在夏季的晚间墙内表面温度随空气温度的下降而迅速下降，减 少闷热感。 3.耐久性好于外墙外保温，大大增加使用寿命。 4.有利于安全防火。 5.施工方便，受风天、雨天影响小。 外墙内保温系统应用缺点 1.外墙内保温相对外墙外保温比较，外墙内保温缺点是占用室内一定使用面积，不便 于住户二次装饰和重物吊挂，用于既有房屋节能改造对住户的正常生活干扰较大。 2.由于抗震和其它建筑结构的需要，一般要把外墙上的钢筋混凝土梁、圈梁、柱、构 造柱都要与内墙上的钢筋混凝土梁、圈梁连接，都要与现浇的钢筋混凝土楼板、屋盖 板连接，在对外墙进行内保温施工时，在这些连接处保温层不可避免地要被断开，即 在这些连接处没有保温层。 因此，在有关结构上会出现较多的热桥，如： 外墙内保温系统在外墙上的钢筋混凝土梁、柱、板的连接处； 外墙与钢筋混凝土的梁、板、柱的连接处；外墙与外墙的连接处； 外墙与内墙的连接处； 外墙与地板、楼板、屋面板的连接处； 外墙与外门窗的连接处； 挑出外墙和伸出屋面的钢筋混凝土装饰件与墙和屋顶的连接处； 伸出屋顶的女儿墙、烟囱、排气通道与屋顶的连接处，外墙角、外门窗的上下左右侧、阳台板、挑出的屋面板等部位。 3.热桥自身热阻很小，传热系数很大，室内的采暖热能很容易通过这些部位传至室外，降低室内应有热量。 4.在内保温外墙上的贯通热桥，其内表面（在冬季）普遍结露、长霉、变黄、发黑， 当表面结露发生后，如果在一个热循环周期（24小时）内水滴的重量达到临界重量， 则结露形成滴水、流水。 结露水浸润热桥附近的保温材料，使其受潮、吸水、由于水的传热性能远大于空气， 这样就大大降低了保温材料原有的保温性能，严重者使结露区逐渐扩大，甚至波及大 部分的外墙内表面，久之形成恶性循环。这不仅影响居室美观，也影响居住卫生，而 且恶化了居住环境。 5.保温系统合理的设计应为内隔外透理念，这种蒸汽渗透阻大的墙体设在外侧而将渗 透阻小的泡沫材料设在内侧，当湿迁移时（室内湿度大于室外的湿度）必然会在保温
10J121：外墙外保温建筑构造 图集编号 10J121 图集名称 外墙外保温建筑构造 定价 元 开本 16 开 主编单位 中国建筑标准设计研究院 内容简介 10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。 本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集
中。整合后的图集更容易查找，使用更方便。 本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。 本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节 能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的 墙体外墙外保温工程。本图集供设计及施工人员使用。 图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网 架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰 板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。 图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、 勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、 不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑 外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。 备注 替代02J121-1、99J121-2、99(03)J121-2、06J121-3 目录 目录 1 总说明 4 术语9 A型－粘贴保温板外保温系统 说明A-1 EPS板保温层厚度选用表A-3
玻化微珠保温施工工艺集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
玻化微珠保温施工工艺? (单、双组份材料)涂料饰面? 一、玻化微珠保温系统材料施工现场搅拌方案? 根据施工合同要求选择玻化微珠保温系统材料施工现场搅拌方案? （要求配置强制式砂浆搅拌机搅拌，搅拌人员专职。确保搅抖比例、方法和时间的准确）界面砂 浆现场搅拌要求:（应根据搅拌桶.强制式砂浆搅拌机的容积确实投料的数量）（1）(单组材料)搅拌方法（加料顺序）：将界面砂浆粉料倒入灰桶中,按比例加入一定量的水(粉料:水=1:0.75)，然后用手提搅拌机搅拌成均匀浆状即可，稠度根据现场施工来定。保温浆料现场搅拌要求:（应根据搅拌桶.强制式砂浆搅拌机的容积确实投料的数量）（1）应严格控制玻化微珠材料的水灰比、稠度。灰水比为1：0.75，稠度为5－7cm。(双组材料)搅拌方法（加料顺序）：先用计量桶加入一 定量的水（据天气气温状况水量可适当调节），开动机器加入玻化微珠保温粉料3包搅拌2分钟 以上成均匀浆状，然后再加入5包玻化微珠材料继续搅拌5分钟至均匀浆状后方可施工， (单组材料)搅拌方法（加料顺序）：搅拌时不需添加其它任何材料，先用计量桶加入一定量的水（据天气气温状况水量可适当调节），开动机器加入玻化微珠保温浆料2-3包。继续搅拌5-7分 钟至均匀浆状后方可施工，搅拌好的玻化微珠保温浆料应在4小时内用完。落地的玻化微珠保温 浆料清除杂物后，按4份保温材料掺1份落地保温材料搅拌均匀后方可使用。抗裂砂浆施工现场 搅拌要求:（应根据搅拌桶.强制式砂浆搅拌机的容积确实投料的数量）（1）应严格控制抗裂砂浆的水灰比、稠度，灰水比为1：0.75，稠度为6－8cm。 （2）搅拌方法（加料顺序）：先用计量桶加入一定量的水（据天气气温状况水量可适当调节），开动机器再加入抗裂砂浆粉料4-5包继续搅拌5分钟至均匀浆状即可施工。（3）稠度根据现场施工来定，搅拌好的抗裂砂浆应在3小时内用完。 二、施工程序： 墙面清理——吊垂直、套方、抹灰饼——浇水预湿——1：3水泥砂浆找平（超过玻化微珠层厚 度的墙面）——涂界面处理剂——随即抹第一遍玻化微珠材料——浇水养护——再抹第二遍玻化 微珠材料——用木杠刮平——检查平整度、垂直度——用木抹提浆、铁抹压实——浇水养护—— 检查玻化微珠层空鼓、平整度——粘贴分格线条(内保温工程无)——隐蔽 工程验收——涂抹抗裂砂浆——铺压玻纤网格布——验收? 以上施工程序，每遍工序施工完后，需要通过甲方、监理验收后方可进入下道工序的施工。 三、保温系统施工说明? 1、基层处理：1.用10%火碱水除去表面油污，再用清水将碱液冲洗干净后晾干。在进行界面处 理前将墙面上残余砂浆、污垢、灰尘清理干净、浇水润湿。 2.吊垂直、套方、根据设计厚度做好玻化微珠材料灰饼（灰饼应用玻化微珠砂浆做）、玻化微 珠层灰饼全部施工完后，检查所有墙面的保温层厚度，超过玻化微珠层厚度的局部墙面，应用 1：3的水泥砂浆进行刮糙。糙面施工完毕后，应满足玻化微珠厚度。 3、玻化微珠层施工应提前两天浇水，每天两遍以上，使渗水深度达到8—10mm为宜，抹灰前最后一遍浇水应提前1小时。
建筑构造作业1 要求按顺序将三个节点详图自下而上布置在同一垂直轴线(即墙身定位轴线)上。 1．节点详图1——墙脚构造（比例1：10）。 (1)画出墙身、勒脚、散水、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到 的部分用材料图例表示。 (2)用引出线注明勒脚做法，标注勒脚高度。 (3)用多层构造引出线注明散水各层做法，标注散水或明沟的宽度、排水方向和坡度值。 (4)表示出防潮层的位置，注明做法。 (5) 标注定位轴线及编号圆圈，标注墙体厚度(在轴线两边分别标注)和室内外地面标高， 注写图名和比例。 (6)用引出线注明地坪层做法 2．节点详图2——窗台构造 比例1：10 (1)画出墙身、内外墙面抹灰、内外窗台和窗框等。 (2)用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度 值。 (3)按开启方式和材料表示出窗框，表示清楚窗框与窗台饰面的连接 (4)标注定位轴线(与节点详图1的轴线对齐)，标注窗台标高(结构面标高)，注写图名 比例。 3．节点详图3——过梁比例1：10 (1)画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚板等。 (2)表示清楚过梁的断面形式，标注有关尺寸。 (3)用多层构造引出线注明楼板层做法，表示清楚楼板的形式以及板与墙的相互关系。 (4)标注踢脚板的做法和尺寸。 (5)标注定位轴线(与节点详图1、2的轴线对齐)，标注过梁底面标高和楼面标高，注写 图名和比例。 参考资料 1．本书第二、三章部分： 2．《建筑设计资料集》编委会．建筑设计资料集(第二版)8，9．北京：中国建筑工业出版社，1996，1997 3．陈保胜．建筑构造资料集上。北京：中国建筑工业出版社，1994 4．全国通用及各地区标准图集。
