设计方案
1、采用标准 2、设备主要技术要求 3、设计依据 4、设计选型 5、管道电伴热保温设计 6、主要部件技术要求 7、电伴热保温材料 8、安装工艺 9、电伴热原理及产品阻燃性能 10、质量保证 11、工程材料表 12、售后服务承诺
1.采用标准 电伴热管道防冻技术是一种国外应用多年，在我国逐渐普及的成熟的水管道保温防冻施工工艺。其原理：管道伴热是将自控温发热电缆贴附在管道外侧通电发热，将热量传导给管道内液体，配合管道外保温层，补偿并保持管道内液体温度到达设计温度水平。 自控温发热电缆的芯带原料是具有正温度系数效应的PTC高分子导电聚合物，其特性是能根据环境温度自我调节发热功率（即温度越高功率越低），能够主动适应伴热主体的温度变化，保持伴热主体稳定地维持在设计温度，并且不会发生过热、烧毁等安全事故。 2.设备主要技术要求 海拔高度：≤1000米。 应用环境温度：-45℃～+105℃ 要求管道流体维持温度为4℃≤T ≤10℃，启动温度5℃，停止温度10℃； 3.设计依据 1、《工业设备及管道绝热工程设计规范》（GB50264-97） 2、《工业设备及管道绝热工程施工及验收标准》（GBJ126） 3、《电气装置安装工程施工及验收规范》GB50254-96 4、《管道和设备保温、防结露及电伴热》03S401
5、《伴热设备安装》03D705-1 6、《建筑消防设施设计规范》 7、《安全防范工程规范》 8、《消防安全设计规范》 9、《GB-T 19518.2-2004 爆炸性气体环境用电气设备电阻式伴热器第2部分设计、安装和维护指南》 4.设计选型： 备注：本次设计采用20W/M电伴热带，具体参数如下。 （1）设计标准及规范 1.项目水平面及立面图 2.管道和设备保温防结露及电伴热设计图集03S401（91-122页） 3.建筑设计防火规范GB 50016-2006 4.GB-T 19518.2-2004 爆炸性气体环境用电气设备电阻式伴热器第2部分设计、安装和维护指南。 （2）、电伴热带选型及技术参数 1、管道现场每根管道长度为在100米以内，电伴热带原设计使用长度限制（最大为100米），伴热系统电源点采用就近原则，提供一种电伴热带供参考低温自控温发热电缆:DBR-RZ-JZ-20W-220V. 2、电伴热带回路使用电压为220V±10% 3、电伴热带技术参数：
一、编制说明 (2) 二、编制依据 (2) 三、工程概况 (2) 3.1工程概述 (2) 3.2工程实物量 (3) 四、施工部署 (3) 4.1劳动力安排 (3) 4.2施工进度安排 (4) 4.3主要施工设备、机具需用及要求 (4) 五、施工要求 (4) 5.1施工前准备 (4) 5.2施工方法 (5) 5.3注意事项 (5) 六、安全要求 (6) 6.1HSE安全体系 (7) 6.2管理措施 (7) 6.3教育措施 (8) 6.4高空作业： (9) 6.5防暑 (10) 6.6其他 (11) 七. 应急预案 (11) 7.1 要害（重点）部位、关键装置施工引发的火灾爆炸事件11
7.2临近生产装置施工时危险化学品泄漏事件 (12) 7.3触电事件 (13) 7.4 项目部应急指挥部及救援电话 (15) 八、危险因素及风险识别评价表 (15) 一、编制说明 本方案为中石化茂名20万Nm3/h煤（焦）制氢气项目装置区电伴热施工工作而编制。 二、编制依据 茂石化炼油厂 HSE相关规定 电伴热厂家提供的资料 《低压电器施工及验收规范》 GB50257-2006 《危险环境用防爆电气设备标准》 GB3836.1-2000 《电气装置安装工程接地装置施工及验收规范》GB50169-2006 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-96 三、工程概况 3.1工程概述 中石化茂名分公司20万标立/小时煤(焦)制氢工程电伴热
部分，其中包括1200水煤（焦）浆气化和排渣系统、1300合成气洗涤和灰水处理系统、6500装置内管、2100工耐硫变换、2400丙烯制冷等一些其它单元的部分管道的电伴热。主要施工内容包括伴热带的敷设安装、电缆敷设、盘柜安装、防爆电源接线盒安装等。本项目由茂名石化公司总承包、北京华夏石化工程监理有限公司监理。施工交叉作业面大，高空作业频繁。工期紧，任务重。 3.2工程实物量 名称规格型号单位数量备注序 号 1电伴热电控柜面3 2防爆电源接线 个47 盒 PT100个50 3防爆温度传感 器 4电缆米26000 5桥架米80 6电伴热带米4500 四、施工部署 4.1劳动力安排 安装电工5人、专职HSE监督1人、负责人1人、其他劳动力
电伴热带使用说明书 目录 第一章概述 (1) 第二章电伴热产品 (2) 型恒功率并联电热带 (2) 一、HC-BL-J 3 二、HC-BL-J 型单相、三相恒功率高温电热带 (5) 4 三、HC-XW系列自限温电伴热带 (6) 四、HC-CL型串联式电热带 (8) 五、HC-CR船用型电热带 (10) 六、集肤效应加热电缆 (11) 七、MI加热电缆 (12) 第三章电伴热带配套附件与安装附件 (15) 第四章控制系统 (20) 一、电源控制箱（柜） (20) 二、远程监控系统 (22) 第五章电伴热产品的设计计算方法及选型 (22) 一、管道及附件散热量的计算 (23) 二、罐体容器散热量的计算 (26) 三、有关公式介绍 (28) 四、选型方法 (28) 第六章安装与运行 (29) 第七章典型安装方式示意图…………………………………………………………
第一章概述 所谓电伴热是用电热来补偿被伴热体（容器、管道等）在工艺生产过程中的热量损失，以维持最合适的介质工艺温度，其温度高低以介质流动阻力最小、生产效率最高、耗电最少和综合费用最低为目的，以最佳传热分布及低功耗为原则，发热形式是沿长度方向或大面积均匀放热、温度梯度小、温度稳定，适合长期使用。产品是高新技术产品，是传统的热水伴热、蒸汽伴热的取代品，是绿色无污染的环保产品。 一、电伴热特点 ●节能显著、能耗低； ●体积小、可靠性高、寿命长、适用范围广； ●设计、安装、维护简单； ●无“跑”、“冒”、“滴”、“漏”等现象，无任何污染； ●伴热温度不受季节、介质等因素影响，根据要求自动调整； ●工程投资回收周期短； ●易于实现集中自动化控制。 二、节能效果 ●电伴热体积小、接触面积大、传输损失小，而蒸汽伴热和热水伴热需加伴热管线 接触传递热量，传输热损失大。 ●电伴热能保证首尾端发热均匀，而蒸汽和热水伴热为了保证尾端的热值，必须提 高首端的发热量，会使首端和沿途的热量出现过补偿，浪费大量热能。 ●电伴热能进行自动控制，而蒸汽和热水伴热难以按管道温度变化自动跟踪调节伴 热发热量，以适应季节和昼夜环境温度变化以及首尾端和沿途各处温度变化引起的过量热补偿。 ●电伴热综合热效率很高，据全国十大电厂统计，从电厂到用户（管道、容器等） 的综合效率为29.4-35%，电伴热器材的发热效率接近100%。 三、经济费用
电伴热设计初探 摘要：本文对电伴热在化学工艺中的初次设计、安装和运行进行了小结以供有关人员借鉴和参考。 1、前言 化学工艺中，有许多地方需要进行防冻。如：浓碱、浓磷酸盐溶液在常温条件下就会结晶；在冬季，室外的取样管道、加药管道和水管道在气温低于零度时也会发生冻结；衬胶管道和设备在低于零度时会发生衬胶层龟裂而破坏等。这一切都需要采用加热防冻工艺。 近期出现的“自限温电伴热带”产品是一种很好的用于防冻的加热产品。但是，从工艺上来看，此技术是介于化学和电气之间的。这里，仅将我们经历的设计、运行以及在现场使用中发现的问题介绍给大家，以供有关人员参考和改进，而起到抛砖引玉的作用。 2、“自限温电伴热带”的产品特点 自限温电伴热带的外表很象300Ω的电视机天线馈线，扁扁的。但是，两条金属导线之间的材料可不是一般的塑料，是很特殊的，其性能很象热敏电阻材料。当此电伴热带本身的温度低时（如10℃），则电阻小，电流大，发热量也大（常用的一种约15W/m，另一种约35W/m，也有其它品种的）。当温度上升到85℃时（这是防冻常用的一种），则其材料的电阻急剧上升，电流下降到十几毫安，达到几乎无电力消耗效果。这样一来，不需要另加自动控制，它自身就能根据温度的高低来自动调节发热量的功率大小，从而达到自限温的效果。 我们将它使用在防冻的设备或管道上时，当温度低到10℃及以下时，自限温电伴热带则有大电流通过，加热管道。当电伴热带温度因加热而上升时，则“自限温电伴热带”的电流就下降使加热功率也下降，从而达到一定的平衡值。这样一来就达到了既防冻又安全不过热的效果。 3、使用范围 ●浓烧碱溶液（如40～50％）在温度低于15℃时防止溶液结晶。 ●浓磷酸盐溶液（近饱和，约10％）的常温下防止结晶。 ●水管道和/或设备（包括各种水管道、加药管道、取样管道以及其它的 化学低浓度溶液管道）的冬季防冻。 ●衬胶设备和/或管道防冬季发生龟裂而永远损坏。 ●储存离子交换树脂的设备防冻。
电伴热运行可靠性性能分析及应用
一、电伴热应用情况介绍： 电伴热作为给设备过冬提供保障的保温材料得到了广泛应用，个别作业区的冬防保温全部依赖电伴热带。 二、电伴热平稳运行的重要性： 随着电伴热带的大量使用，电伴热带的安全平稳运行是冬季能否安全平稳运行的重要保障。而电伴热出现了一系列问题，，也给冬季安全运行带来了极大的隐患。运行时间越长出现的问题就越多，一方面要保障冬季安全运行就必须保障电伴热带的安全运行；另一方面电伴热带价格昂贵，增加了昂贵的成本。如何确保电伴热带的安全平稳运行，已成为迫不及待的问题。 三、电伴热带运行中出现的问题： 电伴热系统经过几年的运行后都会或多或少的出现下列问题： 1）、安装不规所造成的各种问题: (1)、安装的电伴热带没有紧贴保温设备管壁安装，以及没有按规定方法缠绕(图1,图2)，导致这些电伴热带没有起到伴热效果，无法达到需求的伴热效果。 图1
图2 （2）、安装人员装保温层时,在打孔时,将伴热带打穿(图3)，导致开关跳闸。 钻头打穿 图3 （3）、制做电伴热首头不合规范(图4)，导致开短路跳闸。 不合规范 图4 （4）、电伴热安装未考虑防水，尾端进水(图5)短路，导致开关跳闸。
尾端进水短 路 图5 （5）、施工人员在安装电伴热接线盒时，没考虑接线盒进水的进水的可能，造成接线盒进水结冰(图6)，最终造成端子排短路。 进水接冰短 路 图6 （6）、在包保温铁皮时，电伴热没有完全固定好，造成伴热带与保温铁皮相互磨损，最终造成伴热带破损(图7)短路。 破损
图7 2）、同一根电伴热带出现一段热一段不热等现象。 3）、弯曲的电伴热出现了不热的现象。 4）、电伴热老化速度快。 5）、电伴热短路造成着火。 6）、使用时间长的电伴热带发热效果降低。 7）、电伴热接线盒容易进水，造成伴热工作不正常。 8）、安装时将绝缘层损坏。 四、问题分析 1、自限式电伴热带工作原理： 图8 自限式电伴热带内部都是相当于无数个发热电阻的并联回路（图8）组成自调控发热内芯。从下图中的“冷、暖、热”区域可以看出在低温时导通路径增多，从而允许更大的电流流经母线，在高温时聚合物扩张，导通路径减少，从而减少了伴热线的功率输出（图9）。 图9
电伴热系统电源设计的要求 2013-10-14 来源：浏览：657 电伴热系统电源设计的要求 电源设计是电伴热工程同样需要考虑的问题，主要考虑的有供电电缆，配电箱等。所有单根电伴热都需要安装断路器。一般分路断路器有30MA的漏电保护，如果采用自限温电热带需考虑启动电流，保证不超过70%的CB（电路断路器）额定功率。电伴热供电电源需要设立独立的供电系统，例如：配电箱。主要包括有：一套主绝缘体、动力配电盘、开关、继电器、温控器、控制开关、指示灯、终端接线盒、接地总线以及所有动力和控制线路，对于维修和试验用的单独加热电路，应提供控制开关。具体要求如下： 1、所有电路断路器应安装人工复位器、常态关闭、备用触点只有在电路断路器断开时才打开。 2. 用于工艺管线要求保持温度控制及电路防冻保护的电路应安装在同一个配电盘的两 部分。防冻保护电路应由在每个配电盘上单独的控制器进行控制。 3. 所有电路断路器的启动和超温报警引起的连接均用线连接起来，以提供两种独立的遥控报警功能。（失效和温度控制）报警连接应用线连接到一个共同的终端装置，并提供外部报警的连接头。 4 终端接线盒为终端电源，控制及仪表电线进入每个控制配电盘。终端接线盒应安装导轨，带管状的旋压板接线头，定型标准生产。 5. 动力配电盘应提供型号目录，所有断路器应单独用铭牌进行确定以表示其电路号码。断路器铭牌应用背胶黏附到配电盘上，主铭牌置于每个控制盘前部，其上应表示盘号及说明。主铭牌上的铭文至少要12mm高的字母。 6、电伴热电路对于设备预伴热和预保温，如冲洗、安全喷淋器、仪表管等应通电并从防冻保护控制盘控制。 7、. 当定断路器和导线大小时采用在冷启动时电伴热的最大输出功率时的电流，对于在配电盘表上连续的负载采用持续的加热功率。
电伴热带工作原理 1、概述 自控温电伴热带（或称自限温电热带）。它是一种电热功率随系统温度自调的带状限温伴热器。即电缆本身具有自动限温，并随着被加热体系的温度变化能自动调整发热功率的功能，以保证工作体系始终稳定在设定的最佳操作温区正常运行。 1.1 工作优点 —加热时能够自动限定电缆的工作温度； —能随被加热体系的温度变化自动调整输出功率而无需外加设备； —电缆可以任意裁短或在一定范围内接长使用，而上述性能不变。 —允许交叉重叠缠绕敷设而无过热及烧毁之忧。 1.2 工作优点 自控温电伴热带在用于防冻和保温时，具有如下优点： —伴热管线温度均匀，不会过热，安全可靠； —节约电能，稳态时，功率较小； —间歇操作时，升温启动快速； —安装及运行费用低； —安装使用维护简便； —便于自动化管理。
2、 PTC工作原理 2.1 PTC效应及PTC材料 PTC效应即正温度系数效应，是特指材料电阻率随着温度升高而增大，并在一定温度区间电阻率急剧增大的特性。具有PTC效应的材料称为PTC材料，本电缆的高分子PTC材料是半晶离聚物与炭黑的共混物。 2.2 工作原理 自控温电伴热带的电热元件，是在两根平行金属母线之间均匀的挤包一层PTC材料制成的芯带。PTC材料经熔融挤出、冷却定型之后，分散其中的炭微粒形成无数纤细的导电炭网络。当它们跨接在两根平行母线上时，就构成芯带的PTC并联回路。电缆一端的两根母线与电源接通时，电流从一根母线横向流过PTC材料层到达另一根母线形成并联回路。PTC层就是连续并联在母线之间的电阻发热体，将电能转化成热能，对操作系统进行伴热保温。当芯带温度升到相应的高阻区时，电阻大到几乎阻断电流的程度，芯带的温度将达到高限不再升高（即自动限温）。与此同时，芯带通过护套向温度较低的被加热体系传热，达到稳态时单位时间传递的热量等于电缆的电功率。电缆的输出功率主要受控于传热过程以及被加热体系的温度。
电 伴 热 保 温 施 工 方 案 一、工程概况 本工程高速电伴热保温工程。新增需电伴热保温的管道包括：
隧道外阀门井内管道、洞口至阀门井内管道、泵房内管道。 二、编制依据 03S401《管道和设备保温、防结露及电伴热》 03D705-1《电热采暖、伴热设备安装》 三、工艺原理 电伴热系统工作原理 管道保温防冻的目的就是补充由于管道外壳内外温差引起的热散失。要达到管道防冻保温的目的，只需要提供给管路损失的热量，保持管道内流体的热量平衡，就可维持其温度几乎不变。发热电缆管道保温防冻系统就是提供给管路损失的热量，维持其温度基本不变。 管道电伴热保温系统由电伴热箱、发热电缆供电电源系统、发热电缆、保温材料等组成。工作状况下，温度传感器安置在被加热的管道上，可随时测量出其温度。温控器根据事先设定好的温度，与传感器测出的温度比较，通过伴热电缆控制箱内的空气开关与交流电流越限报警隔离变速器，及时切断与接通电源，以达到加热防冻目的。 四、施工工艺流程 管道及阀门安装→缠绕发热电缆→热敏胶带固定→保温→调试。 本管道防冻电伴热工程主要包括洞外管道及阀门井内管道电伴热系统。单向隧道每个洞外一个阀门井，每个阀门井需要一个电伴热
箱，一根发热电缆（每根长180米）及50米供电电缆，相应的保温材料。管道电伴热防冻系统布置示意图： 在管件安装发热电缆时，要确保发热电缆的最小弯曲半径，电伴热发热电缆安装时最小弯曲半径原则上应不小于其厚度的5倍；在管道阀门上安装发热电缆时，要尽可的方便今后的检修、维护。 管道弯头发热电缆安装如图：
管道三通发热电缆安装如图： 阀门发热电缆安装如图： 阀门
电伴热系统 施 工 方 案
一、施工所依据标准范围及要求： （1）03S401《管道和设备保温、防结露及电伴热》; (2)03D705-1《电热采暖、伴热设备安装》。 （二）管道水系统散热功率计算 各种管道经保温后最大散热功率P0如下： (三)、电伴热线型选择和安装系数N： 根据产品样本选用15DXY2-CT型自调控伴热线，其正常运行最大功率Pm及工艺安装系数等重要指标如下： 注：n为电伴热带与管道的比值，考虑现场的实际特点，保证现场施工消防安全，本工程实际采用安装系数为1.2，即1米管道安装电伴热带为1.2米。 （四）相关配件： 电源接线盒：作电源供电用，每个回路不大于100m，安装在保温层
尾端电源接线盒：作电源供电用，每个回路尾部使用一套，安装在保温层中 两通接线暗盒：作电源供电用，用来连接电伴热，安装在保温层中胶带：将电伴热线固定于管道之上 二、电伴热带的安装 1、管道系统与配备都已施工测压完毕，具备电伴热安装 2、沿管道铺设电伴热带并避免：将电伴热带放置于毛刺和利角上、用力拉扯电热带、脚踏或重物放置电伴热带上 3、胶带每隔80cm处将电伴热带固定于管道上、缠绕时尽可能将电伴热带缠绕均匀，能使电伴热带紧贴管道和帮助散热 4、在线路的第一供电点和尾端各预留0.5m长的电热带、在使用二通或三通配件处，电热带各端应预留40cm长度、所有散热体（如支架、阀门、法兰等）应按要求预留所需电热带长度，将此段电热带缠绕于散热主体上并固定 5、电热带一端接入电源，另一端线芯严禁短接或与导电物质接触，，必须使用配套的尾端接线盒。 三、橡塑保温棉施工安装 1、本工程采用橡塑保温棉为保温材料，厚度为30mm。 2、电伴热带安装完成后进行施工，取一段橡塑保温棉，使其平敷管道上，在开口处涂上胶水，先粘接开口两端，再粘接中间，之后由两端向中间粘合，直至全部粘合。 3、橡塑保温完成后，再用红色保温缠绕带进行缠绕，缠绕时使其充
电伴热施工方案.
目录 第1章工程概况 (3) 第2章编制说明 (3) 2.1编制目的 (3) 2.2适用范围 (3) 2.3编制依据 (3) 2.3.1 国家施工规范、规程、标准及建筑安装工程施工及验收规范 (3) 2.3.2 设计图纸 (4) SEI设计单位PP2装置仪表工程图纸 (4) SEI设计单位关于PP2装置仪表工程的设计变更 (4) 设备厂家图纸及说明书 (4) 2.3.3 相关文件 (4) 本工程相关施工合同 (4) 本工程《施工组织总设计》及《仪表专业施工组织设计》 (4) 相关技术协议 (4) 强制条文及质量通病防控条文关于仪表专业部分 (4) 仪表检试验计划第二版 (4) 第3章主要施工工程量 (4) 第4章施工工机具 (4) 4.1 工机具计划 (4) 4.2人员计划 (5) 第5章施工方法及技术要求 (5) 1.供汽与回水系统安装 (6) 2.蒸汽、热水伴热 (7) 第6章质量保证措施 (8) 第7章安全保证措施 (9) 第8章安装记录和质量检查记录 (10) 第9章工作危害性分析（JHA） (11) .
第1章工程概况 陕西石油靖边能源化工项目30万吨／年聚丙烯（二线）装置主要由现场装置变电所、现场机柜室、挤压造粒厂房、聚合框架、掺混料仓、街区、化学品库、废水池等单项装置组成。 仪表部分施工主要是：各类仪表（压力仪表、温度仪表、液位仪表、流量仪表、分析仪表、仪表阀门）安装、电缆配管安装、电缆桥架安装、电缆敷设、仪表管路安装（气源管、导压管、取样管、仪表管管配件等）、回路检测（单表调试、仪表管路吹扫和试压）、机柜室仪表盘柜安装等。 第2章编制说明 2.1编制目的 本方案为陕西石油靖边能源化工项目PP2装置仪表安装工程而编制，以明确技术要求和施工方案，指导施工，保证施工质量。 2.2适用范围 本方案适用于陕西石油靖边能源化工项目PP2装置施工范围内的仪表专业安装工程，参加仪表安装工程的施工人员应遵照执行。 2.3编制依据2. 3.1 国家施工规范、规程、标准及建筑安装工程施工及验收规范自动化仪表工程施工及验收规范（GB50093-2002） 石油化工仪表工程施工技术规程（SH/T3521-2007） .
中国化学工程第十一建设公司 英威达（佛山）纤维有限公司LA0011-X10/11项目 电伴热安装施工方案 1、施工安全准备： a)首先根据图纸设计要求和现场实际情况编写施工方案，办理工作许可证； b)由施工作业组长向参与此项施工作业的作业人员解释说明施工方法、步骤，安全注意 事项，让参与此项作业的施工人员清楚此项工作的操作程序和安全要求，杜绝安全事故的发生； c)参与此项工作的作业人员必须佩带必要的安全防护用品； d)施工作业区，材料、设备摆放要求整齐有序，工作区域应保持清洁，道路应畅通无阻。 2、施工机具 梯子（玻璃钢）、刀具、尖嘴钳、移动式脚手架等。 3、施工步骤和方法 首先检查电伴热管线→确定电伴热电缆敷设路径→根据设计图纸要求核对电缆及附件的型号规格→测试电伴热电缆绝缘→电伴热电缆敷设→电伴热附件安装接线→电伴热电缆测试→工艺保温结束后电伴热电缆测试→通电试运行。 英威达纤维项目电伴热电缆共分两种：自调节型（XTV），功率限制型（VPL）。自调节型电伴热电缆安装时弯曲半径不得小于13毫米，功率限制型弯曲半径不得小于19毫米。电伴热电缆固定用胶带共分三种：GT-66，GS-54，AT-180。GT-66安装温度要求5℃以上，适用于130℃以下的管道；GS-54安装温度在-40℃以上，适用于180℃以下的不锈钢管道；AT-180铝胶带安装温度要求在0℃以上，适用于塑料管道、泵体或不规则设备上的电伴热的固定。 电伴热电缆敷设前首先要核对电缆及电缆附件型号、规格是否符合设计要求；其次进行外观检查，确认电缆没有损坏，无孔洞的缺陷；电缆敷设前要求使用500V摇表测试伴热带绝缘电阻；绝缘测试合格后进行电缆敷设，电缆敷设根据不同的电缆型号依据电伴热典
1.电伴热设计说明 1.1 电伴热适用范围:适用于工业与民用建筑等行业众多场合,金属管道及设备工艺装置的保温和防冻。 1.2 由于电伴热工程目前暂无国家(或行业)规范(程)和产品标准可遵循，所以安装和调试应在供货方的指导下或严格遵循本手册及有关国家标准、图集和有关安全规范进行。 1.3 电伴热的设计和安装要求： 由于电伴热的电热带是安装在绝热层和管道(或设备)外壁之间，利用电热来补充输贮过程中所散失的热量，以维持在一定的温度范围内，达到保温和防冻的目的。所以电伴热仍需有绝热层、防潮层和保护层。绝热层的材质、厚度和结构的选择应先按保温和防结露要求的绝热层厚度计算和选择电热带功率，当功率过大时，再增加绝热层厚度。用于保温为目的的绝热设防潮层。只有在确保夏季管道、设备表面不结露的情况下才可不设防潮层。保护层的设置要求与非电伴热保护层的设置要求相同。 1.4 电热带分自控温和恒功率两种。 （1）自控温电热带是由导电聚合物和两条平行金属导线及绝缘层构成。其特点是导电聚合物具有很高的电阻正温度系数特性，且相互并联；能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温度点及烧坏之虑。一般情况下，可不配温度控制器，仅在温度控制精度要求很高场合才配温控器。温控器的选择和安装要求与恒功率电热带相同。自控温电热带分屏蔽型和加强型。腐蚀区应采用加强型。在保温层内金属管道上放热量曲线见电伴热编制说明(一)；电热带规格及技术特性见科华产品样本；电器保护开关的选用见电伴热编制说明（二）。 （2）恒功率电热带是以金属电阻丝或专用碳纤维束串联或并联与导电线芯及绝缘材料结合而制成，由于其输出功率恒定，温度积累必须采取通断电控温，因此使用时必须配置温控器，不允许交叉、重叠及任意接长、剪断使用，否则会出现过热、过载、燃烧等恶性事故，因此恒功率电热带常用于非重要(非防爆)场合，功率需要较大、温度较高的加热场合。 ● 2.电伴热设计 2.1散热量计算 散热量计算有两种方法：一是查表法；二是按公式直接计算法。 （1）查表法 首先根据需要伴热的维持温度(T0)和环境最低气温（Ta）计算温差：
电伴热带安装中的必须注意的几个事项！ 电伴热带安装中的必须注意的几个事项！ 每隔约50cm将电热带用玻璃纤维压敏胶带或铝胶带固定在干管道上，平时尽可能将电热带附在管道下45度下方;在线路的第一供电点和尾端各预留lm长的电热带;在所有散热体如支架、阀门、法兰等处应预留一定长度电热带，以便随时拆除、维修、更换等。在使用二通或三通配件处电热带各端端应预留40cm长，多根电热带应注意合理选择电源点，要便于维修。保温层材料必须干燥，应加防水外罩，在保温层外加警示标签注明“内有电热带”。 另外注意事项： 1.安装前 防锈防腐涂层要干透、管道上**刺和利角，电热带表面无破损，电热带绝缘电阻应≥20MΩ(1000VDC)。不要强力拉扯电热带，避免脚踏或重物放置电热带上;电热带与所有配件的型号应与设计要求一致。 2.安装后的检查及测试 检查电热带表面是否损坏，用摇表2500VDC测试每一独立线路一端，绝缘电阻应在20MΩ以上。应保证电源部分过载保护、漏电保护和防爆安全装置良好。 3.特别注意事项 严禁蒸汽伴热和电伴热混用于一体，加热带安装时不得破坏绝缘层，应紧贴于被加热体以提高热效率。若被伴热体为非金属体，应用黏胶带增大接触传热面积，以尼龙扎带固定，严禁用金属丝绑扎。法兰处介质易泄漏，缠绕电热带时应避开其正下方。电热带一端接入电源，另一端线芯严禁短接或与导电物质接触并剪切为“V型，必须使用配套的封头严密套封;防水防爆场合应有配套的防爆接线盒和终端子。接线
后应用硅橡胶密封（使用屏蔽层的电热带终端处须将屏蔽层剥离10cm，以防短路); 安装时应逐一测量伴热点的绝缘，屏蔽层必须接地，绝缘阻值小能低于20M Ω}(1OOOVDC)o按电伴热各路的电压、电流等参数选定双极性断电和漏电保护断路器，凡需蒸汽清扫管线除垢时，应注意先清扫后安装电热带，如需每年例行扫线检修应 按特殊情况,设计安装。 4.自控电伴热长线专用于长输管线的防冻和保温。最高维持温度为65℃。单一电源 线路可达3660m(双向供电可达7320m）。伴热线适用于普通区、危险区或腐蚀区。 5.自控电伴热长线专用于长输管线的防冻和保温。它有较高的维持温度(最高150℃)，并能承受较高的暴露温度最高215℃)。单一电源长度可达1830m。伴热线适用于普 遍区、危险区，防腐区。 1、施工前必须了解所用电伴热带的结构、性能和安装要求。 2、电伴热带的安装调试和运行必须遵循国家颁布的GB50254-96《爆炸和火灾危险环境电气装置施工及验收规范》和GB50257—96《低压电器施工及验收规范》等有关条文。 3、各种电伴热带安装敷设时均有最小弯曲半径要求，如果过度弯曲将会损坏电伴热带。 4、沿管道平行敷设的电伴热带一般安装在管道下方，且与管道横截面的水平轴线呈45。角，若用2根电伴热带要对称敷设。 5、在容器上安装时，电伴热带应缠绕在容器中下部，通常不超过容器高度的2/3， 一般为l/3。 6、非金属管道的电伴热，应在管外壁与电伴热带之间夹一金属片(铝箔)，以提高伴热效果。 7、安装电伴热带要充分考虑管道附件和设备拆卸的可能性，确保电伴热带本身不损
电伴热设计 电伴热是利用电伴热产品所产生的热量来补偿需伴热的管道、容器、罐体等工艺装置所散耗的热量，以维持其相应的介质温度来满足工艺要求。所以正确计算出管道、容器、罐体等工艺装置的热耗散量，对伴热所需的介质温度是至关重要的。为此在计算热耗散量前，必须先找出有关的几个重要参数：如T A（管道、容器、罐体等介质维持温度）。T B（当地最低环境温度）、d（管道的外径）、do（管道内径）、S（容器或罐体表面积）δ（保温层厚度）。另外还需知道保温材料的名称和敷设环境（室内或室外、地面或埋地）。当知道了这些参数，再借助于有关的计算方式和表就能进行具体计算，从而得到所需的散热量。 管道及附件耗散热量的计算 确定管道的热耗散量 首先应知道管道的口径、保温层材料及厚度和所需维持温度之差△T，查管道散热量表，（乘以适当的保温系数），就能得到单位长管道的散热量，如果管子在室内则再乘以0.9。如果伴热的是塑料管道，因为塑料的导热性远低于碳钢（0.12:25），故可用0.6-0.7的系数对正常散热量加以修正。 例1：某厂有一管线，管径为1/2"，保温材料是硅酸钙，厚度10mm，管道中流体为水，水温需保持10℃，冬季最低气温是-25℃，环境无腐蚀性，周围供电条件380V、220V均有，求管道每米热损失？ 步骤一：△T = T A - T B =10℃-（-25℃）=35℃ 步骤二：查管道散热量表，管径1/2"。10mm保温层。 当△T =30℃热损失为11.0w/m，当△T =40℃热损失为14.9w/m，△T =35℃时，每米损失可采用中间插入法求得（因表中无Q B值）。
Q B=11.0w/m+（14.9w/m - 11.0w/m）[（35-30）÷（40-30）]=12.95w/m 步骤三：保温层采用硅酸钙，查保温材料修正数表乘以保温系数f及综合系数1.4 Qr=1.4Q B×f=1.4×12.95w/m×1.50=27.195w 答案：管道每米损失热量27.195W 保温材料修正数表 确定管道阀体的散热量 闸阀散热量通常是相联口径管道每米热损失的1.22倍；如果是球阀，则可用0.7乘以闸阀热耗量，如果蝶型阀（节流阀），则乘以0.5；如果是浮式球阀，则乘以0.6。 确定所需的电伴热带长度 从产品规格中可知电伴热带的工作电压，功率值。如算出单位长度热损失大于电伴热带单位长度的发热额定值，则可用以下方法来弥补： ●采用两条或更多条的平等电伴热带。 ●采用卷绕法（如果用此法，则要先求出热损失对电伴热带发热功率的比值。如在2"管道上热损失是24w/m，而电伴热带功率20w/m，则比值=24/20是1.2倍，查电伴热带跨

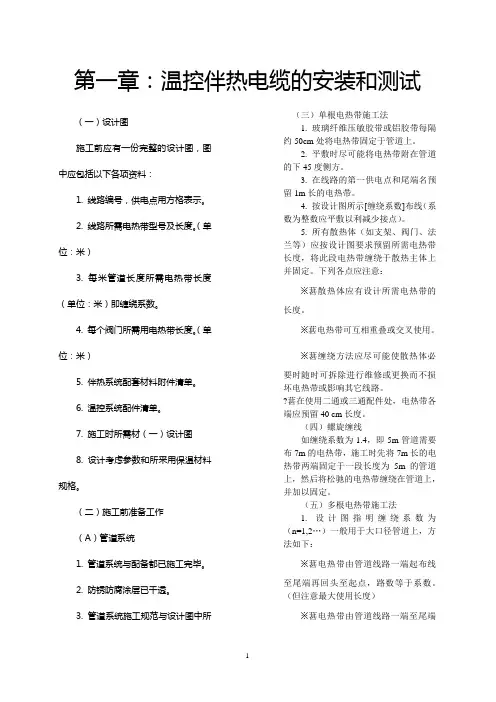

电伴热安装与操作 安装的准备: 1）所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。 2）电气设备和控制设备均须进行外观检查，有变形、有裂纹，器件不全又无法修复的，不能使用。 3）安装前，应先按照电件热系统图，逐一核对管道编号，确认无误后，才能进行安装。 4）没有产品标记，或标记模糊不清，无法辨认的产品，不能安装。 5）电伴热系统安装前，被伴热管道必须全部施工完毕，并经水压试验（或气密试验）检查合格。 第一章:温控伴热电缆的安装与测试 （一）设计图 施工前应有一份完整的设计图,图中应包括以下各项资料: 1、线路编号，供电点用长方格表示。 2、线路所需电热带型号及长度。（单位：米） 3、每米管道长度所需电热带长度（单位：米）即缠绕系数。 4、每个阀门所需用电热带长度。（单位：米） 5、伴热系统配套材料附件清单。 6、温控系统配件清单。
7、施工时所需材料清单。 8、设计考虑参数和所采用保温材料规格。 （二）施工前准备工作 （A）管道系统 1、管道系统与配备都已施工完毕。 2、防锈防腐涂层已干透。 3、管道系统施工规范与设计图中所示一致。 4、锉去所有毛刺和利角。 （B）电热带和配件 1、电热带表面有否损破。 2、电热带的绝缘性能良好（要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ）。 3、电热带与所有配件的型号与设计要求一致。 （C）现场准备 1、将一卷电热带与卷筒放置于一支架上，并放置在线路其中一端附近。 2、沿管道布电热带，并避免： *将电热带放置于毛刺和利角上。 *用力拉扯电热带。 *脚踏或重物放置电热带上。 （三）单根电热带施工法 1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电热带固定于管道上。 2、平敷时尽可能将电热带附在管道的下45度侧方。
电伴热设计选型 电加热是利用电伴热产品所产生的热量来补偿被伴热的管道、容器、罐体等工艺装置所散耗的热量，以维持具有相应的介质温度来满足工艺要求。正确计算出管道、容器、罐体等工艺装置的散热量，对准确维持介质温度是至关重要的。一、管道及附件散热量的计算 、工艺系数的确定 为确保计算的准确性，在计算前应正确确定各项系数，它们是管道、容积、罐体等介质要求维持的温度T，管道的直径d，容器的表面积S，保温材料的种类及厚度，环境温度（最低平均温度）TH，敷设环境（室内或室外、地面或埋地）。并计算维持温度TW与环境温度TH之差△T，△T=TW-TH 2、管道散热量的计算 Q=q×f×g×h Q-实际需要的伴热量 q-基本情况下单位长度管道的散热量（根据工艺系数查表3-1） f-保温材料修正系数（查表3-2） g-管材修正系数（查表3-3） h-环境修正系数（查表3-4） 例1、某厂有一碳钢管线，管径为1"，保温材料为硅酸钙，厚度是20mm，管道中介质的维持温度35℃，冬季最低平均气温是-25℃，室外冬季平均风速10m/s，求管道每米热损失。 △T=TW-TH=35℃-（-25℃）=60℃
查表3-1 d=1 s=20mm △T=60℃时 得到：q=19.6w/m 查表3-2，保温层采用硅酸钙修正参数为f=1.50 查表3-3，管材修正系数为：g=1 查表3-4，环境修正系数为：采用插入法计算得h=1.1 则所须伴热量Q=19.6×1.5×1×1.1=32.34w/m 表3-1 管道散热量q（w/m2） 散热量q，以瓦特/米（w/m）单位表示 表3-1中的散热量计算基于几个基本系数 保温材料：玻璃纤维 管道材料：金属 管道位置：室外，风速8.9米/秒，室内=室外×0.9
电伴热带安装中注意事项 1、施工前必须了解所用电伴热带的结构、性能和安装要求。 2、检查电伴热带表面是否损坏，用摇表500VDC测试伴热带绝缘，绝缘电阻应在20MΩ以 上。 3、电伴热带安装前，被伴热管道防锈防腐涂层要干透、管道上无毛刺和利角，并经水压试 验（或气密试验）检查合格。 4、仪表取样管道（导体）先用绝缘玻璃纤维缠绕后敷设，若仪表取样管道非金属体，应 用黏胶带增大接触传热面积。绑扎材料为尼龙扎带，绑扎距离每隔约1米左右绑扎一个，严禁使用金属丝绑扎。 5、电伴热带安装敷设有最小弯曲，防止长期使用破损，导致绝缘下降。 6、电伴热带沿管道平行敷设，一般安装在管道下方，且与管道横截面的水平轴线呈45。角， 若用2根电伴热带要对称敷设。在容器上安装时，电伴热带应缠绕在容器中下部，通常不超过容器高度的2/3，一般为l/3。 7、在使用二通或三通配件处，以及散热体如支架、阀门、法兰等处应预留一定长度电热带， 便于机务维修。电伴热带尾端20cm左右两线分开，两线切头高低差5cm左右，并用绝缘胶布包扎好，室外安装时一定要使用尾端盒。在潮湿和腐蚀性环境，必须使用加强型或船用电伴热带。 8、电伴热带的最大敷设使用长度应小于60米。电源进线为4mm2 控制的电伴热带总长不 超过250米。 9、电伴热热通电测试正常后方可保温。使用保温材料必须干燥，且要保证材料的质量和厚 度。尾部需留出1米伴热带便于检查。 10、保温材料安装后，必须立即包缠防水层，以防淋雨受潮。 11、安装电伴热系统的配电装置必须带有漏保或空气开关，已确保安全使用。根据伴热带的 长度算出功率（我厂物质码31258，低温带 15瓦/米），使用空开容量为正常工作电流 1.5倍 12、电伴热带安装结束后，测量电伴热带的绝缘、线阻，并做为原始记录存档。投入前测试 检查数据与原始记录核对。
中国石化集团兰州设计院标准 SLDI 333C06-2001 电伴热设计导则 2001-01-08 发布 2001-01-15 实施 中国石化集团兰州设计院
目录 第一章总则 第二章电伴热型式简介 第一节电热带 第二节挠性电热板 第三章电伴热设计和选型 第一节电伴热的应用范围 第二节电伴热的选用原则 第三节热损失计算 第四节电伴热产品选型及长度确定 第四章电伴热的安装 第一节电伴热带的安装 第二节挠性电热板的安装 第五章电热带的施工 第一节电热带施工的一般要求 第二节电热带施工前的准备 第三节电热带的施工 第四节保温工程 第五节施工注意事项 第六章挠性电热板的施工 第一节挠性电热板施工的一般要求 第二节挠性电热板施工前的准备 第三节挠性电热板的施工 第七章设计文件
中国石化集团兰州设计院实施日期:2001-01-15 第一章 总 则 第1.0.1条 本导则适用于石油化工装置中对伴热有特殊要求的场合。 第1.0.2条 电伴热仅适用于二区防爆场所和非防爆区域。 第1.0.3条 本导则与国标、部标有矛盾时，按国标、部标的规定执行。 第二章 电伴热型式简介 第一节 电热带 第2.1.1条 串联式电热带 串联式电热带如一般的两条发热的电阻丝一样，在每条电阻线上包有两层聚四氟乙烯树脂（铁弗龙树脂TEFLON －RESIN ）绝缘材料，也可在其外围加不锈钢补强网。此种电热带绝缘性佳，且富有耐药品性及耐腐蚀性，本身重量轻，易于施工，可用于二区防爆危险场所。 但此种电热带是依其长度的长短而改变其输电功率的。现场施工配管的实际长度往往与配管设计长度不同，因此在电热带敷设前，必须确实地对此电热带的输电功率与现场配管的实际长度认真核实。这是选择此种电热带不便之处。 串联式电热带见图2.1.1 图2.1.1 串联式电热带构造图 第2.1.2条 并联式电热带 并联式电热带又称恒功率型电热带。此种电热带可避免串联式电热带在选用设计上的不便之处。并联式电热带又分为单相供电和三相供电方式。 单相并联式电热带是在两条平行的电源导线上，包覆一层电气绝缘性能佳且具有耐热性及柔软性的树脂，在其周围缠绕可发热的镍铬丝，再在其上加一层绝缘材料而成。电热丝与电源导线构成许多并联相等的单元发热节，从而形成一个连续的发热体。当接通电源后，电热带单位长度上功率相等，电热带长度愈长，输出电功率愈大。所以它消除了串联式电热带需预制长度的缺点，又能任意切割。 单相并联式电热带构造见图2.1.2-1。
设 计 方 案 1、采用标准 2、设备主要技术要求 3、设计依据 4、设计选型 5、管道电伴热保温设计 6、主要部件技术要求 7、电伴热保温材料 8、安装工艺 9、电伴热原理及产品阻燃性能 10、质量保证 11、工程材料表 12、售后服务承诺 1.采用标准 电伴热管道防冻技术是一种国外应用多年，在我国逐渐普及的成熟的水管道保温防冻施工工艺。其原理：管道伴热是将自控温发热电缆贴附在管道外侧通电发热，将热量传导给管道内液体，配合管道外保温层，补偿并保持管道内液体温度到达设计温度水平。 自控温发热电缆的芯带原料是具有正温度系数效应的PTC高分子导电聚合物，其特性是
能根据环境温度自我调节发热功率（即温度越高功率越低），能够主动适应伴热主体的温度变化，保持伴热主体稳定地维持在设计温度，并且不会发生过热、烧毁等安全事故。2.设备主要技术要求 海拔高度：≤1000米。 应用环境温度：-45℃～+105℃ 要求管道流体维持温度为4℃≤T ≤10℃，启动温度5℃，停止温度10℃； 3.设计依据 1、《工业设备及管道绝热工程设计规范》（GB50264-97） 2、《工业设备及管道绝热工程施工及验收标准》（GBJ126） 3、《电气装置安装工程施工及验收规范》GB50254-96 4、《管道和设备保温、防结露及电伴热》03S401 5、《伴热设备安装》03D705-1 6、《建筑消防设施设计规范》 7、《安全防范工程规范》 8、《消防安全设计规范》 9、《GB-T 19518.2-2004 爆炸性气体环境用电气设备电阻式伴热器第2部分设计、安装和维护指南》 4.设计选型： 备注：本次设计采用20W/M电伴热带，具体参数如下。 （1）设计标准及规范 1.项目水平面及立面图 2.管道和设备保温防结露及电伴热设计图集03S401（91-122页） 3.建筑设计防火规范GB 50016-2006 4.GB-T 19518.2-2004 爆炸性气体环境用电气设备电阻式伴热器第2部分设计、安装和维护指南。 （2）、电伴热带选型及技术参数 1、管道现场每根管道长度为在100米以内，电伴热带原设计使用长度限制（最大为100米），伴热系统电源点采用就近原则，提供一种电伴热带供参考低温自控温发热电
电伴热带简介 一、作用： 电伴热是用电热来补偿被伴热体（容器、管道等）在工艺过程中的热量损失，以维持介质工艺温度。 二、分类： 自限式电伴热带：电热功率随系统温度的变化自调，随时补偿温度变化，避免伴热带过热烧毁。 恒功率电伴热带：通电后功率输出是恒定的，不会随外界环境、保温材料、伴热的材质变化而变化，而其功率的输出或停止通常是由温度传感器来控制。 三、结构： 自限温电伴热带组成：平行导电金属线芯、发热芯带（PTC材料）、绝缘层、屏蔽层、防护套。 四、原理： 当温度升高时，导电塑料产生微分子的膨胀，碳粒渐渐分开，引起电路终端电阻上升，伴热带会自动减少功率输出。 当温度变低时，导电塑料又恢复到微分子收缩状态，碳粒相应连接起来，形成电路，伴热带发热功率又自动上升。 五、按结构分类 自限温伴热带可分为： 基本型： 由芯带和绝缘构成的自限温伴 热带，用“J”表示。 加强型： 在基本型外，再包覆一层外护 套，用“B”表示。 防爆型： 在基本型外，将金属丝编织形 成屏蔽层，具有接地和增强保 护的作用，再包覆一层外护套， 用“P”表示。 耐腐型： 在基本型自限温伴热带外包裹 一层具有耐酸、碱特性的外护 套，用“F”表示。
六、按温度分类： D BRZ-25-200-J 低温型，伴热带窄型，标称功率25W/m ，额定电压220 V ，基本型。 八、阻值： 芯带发热可认为是并联电路，芯带发热阻值变化，功率也变化；芯带在稳定时必须有一个定型阻值作为电压选择依据。 九、绝缘： 绝缘表面应光滑平整、色泽均匀；应紧密挤包在芯带上。 十、防护套： 护套应单层挤包，表面平整、色泽均匀，且容易剥离不损伤绝缘和编织层。 阻值（Ω/100m ）
