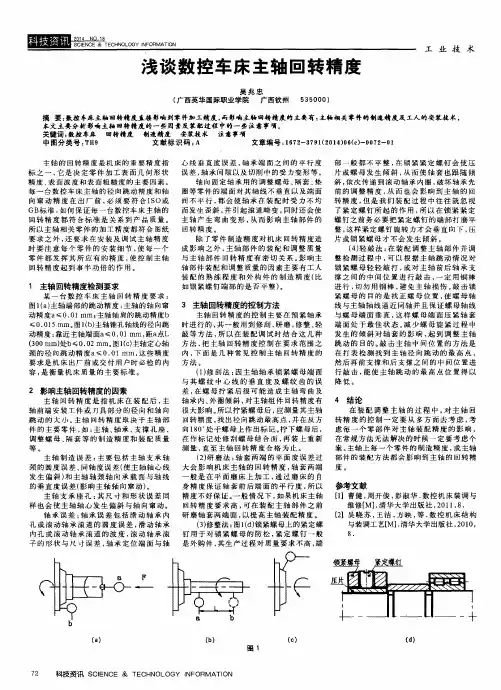

浅谈数控车床主轴回转精度
作者：吴兆忠
来源：《科技资讯》 2014年第18期
吴兆忠
(广西英华国际职业学院广西钦州 535000)
摘要:数控车床主轴回转精度直接影响到零件加工精度,而影响主轴回转精度的主要有:主
轴相关零件的制造精度及工人的安装技术,本文主要分析影响主轴回转精度的一些因素及装配过程中的一些注意事项。
关键词:数控车床回转精度制造精度安装技术注意事项
中图分类号:TH9 文献标识码:A 文章编号:1672-
3791(2014)06(c)-0072-01
主轴的回转精度是机床的重要精度指标之一,它是决定零件加工表面几何形状精度、表面波度和表面粗糙度的主要因素。每一台数控车床主轴的径向跳动精度和轴向窜动精度在出厂前,必须要符合ISO或GB标准,如何保证每一台数控车床主轴的回转精度都符合标准是关系到产品质量。所以主轴相关零件的加工精度都符合图纸要求之外,还要求在安装及调试主轴精度时要注意每个零件的安装细节,使每一个零件都发挥其所应有的精度,使控制主轴回转精度起到事半功倍
的作用。
1 主轴回转精度检测要求
某一台数控车床主轴回转精度要求:图1(a)主轴端部的跳动精度:主轴的轴向窜动精度
a≤0.01 mm;主轴轴肩的跳动精度b≤0.015 mm。图1(b)主轴锥孔轴线的径向跳动精度:靠近主
轴端面a≤0.01 mm,距a点L(300 mm)处b≤0.02 mm。图1(c)主轴定心轴颈的径向跳动精度
a≤0.01 mm,这些精度要求是机床出厂前或交付用户时必检的内容,是衡量机床质量的主要标准。
2 影响主轴回转精度的因素
主轴回转精度是指机床在装配后,主轴前端安装工件或刀具部分的径向和轴向跳动的大小。主轴回转精度取决于主轴部件的主要零件,如:主轴、轴承、支撑孔座、调整螺母、隔套等的制
造精度和装配质量等。
主轴制造误差:主要包括主轴支承轴颈的圆度误差、同轴度误差(使主轴轴心线发生偏斜)和主轴轴颈轴向承载面与轴线的垂直度误差(影响主轴轴向窜动)。
主轴支承座孔:其尺寸和形状误差同样也会使主轴轴心发生偏斜与轴向窜动。
轴承误差:轴承误差包括滑动轴承内孔或滚动轴承滚道的圆度误差,滑动轴承内孔或滚动轴承滚道的波度,滚动轴承滚子的形状与尺寸误差,轴承定位端面与轴心线垂直度误差,轴承端面之间的平行度误差,轴承间隙以及切削中的受力变形等。
轴向固定轴承用的调整螺母、隔套、垫圈等零件的端面对其轴线不垂直以及端面间不平行,都会使轴承在装配时受力不均而发生歪斜,并引起滚道畸变,同时还会使主轴产生弯曲变形,从而影响主轴部件的回转精度。
除了零件制造精度对机床回转精度造成影响之外,主轴部件的装配和调整质量与主轴部件回转精度有密切关系。影响主轴部件装配和调整质量的因素主要有工人装配的熟练程度和外构件的制造精度(比如锁紧螺钉端部的是否平整)。
3 主轴回转精度的控制方法
主轴回转精度的控制主要在预紧轴承时进行的,其一般用到修刮,研磨,修整、轻敲等方法,所以在装配调试时结合这几种方法,把主轴回转精度控制在要求范围之内,下面是几种常见控制主轴回转精度的方法。
(1)修刮法:因主轴轴承锁紧螺母端面与其螺纹中心线的垂直度及螺纹齿的误差,在螺母拧紧后很可能造成主轴弯曲及轴承内、外圈倾斜,对主轴组件回转精度有很大影响。所以拧紧螺母后,应测量其主轴回转精度,找出径向跳动最高点,并在反方向180°处于螺母上作出标记。拧下螺
母后,在作标记处修刮螺母结合面,再装上重新测量,直至主轴回转精度合格为止。
(2)研磨法:轴套两端的平面度误差过大会影响机床主轴的回转精度,轴套两端一般是在平面磨床上加工,通过磨床的自身精度保证轴套前后端面的平行度,所以精度不好保证。一般情况下,如果机床主轴回转精度要求高,可在装配主轴部件之前研磨轴套两端面,以提高主轴装配精度。
(3)修整法:图1(d)锁紧螺母上的紧定螺钉用于对锁紧螺母的防松,紧定螺钉一般是外购件,其生产过程对质量要求不高,端部一般都不平整,在锁紧紧定螺钉会使压片或螺母发生倾斜,从而使轴套也跟随倾斜,依次传递到滚动轴承内圈,破坏轴承先前的调整精度,从而也会影响到主轴的回转精度,但是我们装配过程中往往就忽视了紧定螺钉所起的作用,所以在锁紧紧定螺钉之前务必要把紧定螺钉的端部打磨平整,这样紧定螺钉旋转力才会垂直向下,压片或锁紧螺母才不会发生倾斜。
(4)轻敲法:在装配调整主轴部件并调整检测过程中,可以根据主轴跳动情况对锁紧螺母轻轻敲打,或对主轴前后轴承支撑之间的中间位置进行敲击,一定用铜棒进行,切勿用钢棒,避免主轴损伤。敲击锁紧螺母的目的是找正螺母位置,使螺母轴线与主轴轴线逼近同轴并且保证螺母轴线与螺母端面垂直,这样螺母端面压紧轴套端面处于最佳状态。减少螺母旋紧过程中发生的倾斜对轴套的影响,起到调整主轴跳动的目的。敲击主轴中间位置的方法是在打表检测找到主轴径向跳动的最高点,然后再前支撑和后支撑之间的中间位置进行敲击,能使主轴跳动的最高点位置得以降低。
4 结论
在装配调整主轴的过程中,对主轴回转精度的控制一定要从多方面去考虑,考虑每一个零部件对主轴装配精度的影响,在常规方法无法解决的时候一定要考虑个案。主轴上每一个零件的制造精度,或主轴部件的装配方法都会影响到主轴的回转精度。
参考文献
[1] 曹健,周开俊,彭淑华.数控机床装调与维修[M].清华大学出版社,2011,8.
[2] 吴晓苏,王洁,方映,等.数控机床结构与装调工艺[M].清华大学出版社,2010,8.
浅谈数控车床主轴回转精度 作者：吴兆忠 来源：《科技资讯》 2014年第18期 吴兆忠 (广西英华国际职业学院广西钦州 535000) 摘要:数控车床主轴回转精度直接影响到零件加工精度,而影响主轴回转精度的主要有:主 轴相关零件的制造精度及工人的安装技术,本文主要分析影响主轴回转精度的一些因素及装配过程中的一些注意事项。 关键词:数控车床回转精度制造精度安装技术注意事项 中图分类号:TH9 文献标识码:A 文章编号:1672- 3791(2014)06(c)-0072-01 主轴的回转精度是机床的重要精度指标之一,它是决定零件加工表面几何形状精度、表面波度和表面粗糙度的主要因素。每一台数控车床主轴的径向跳动精度和轴向窜动精度在出厂前,必须要符合ISO或GB标准,如何保证每一台数控车床主轴的回转精度都符合标准是关系到产品质量。所以主轴相关零件的加工精度都符合图纸要求之外,还要求在安装及调试主轴精度时要注意每个零件的安装细节,使每一个零件都发挥其所应有的精度,使控制主轴回转精度起到事半功倍 的作用。 1 主轴回转精度检测要求 某一台数控车床主轴回转精度要求:图1(a)主轴端部的跳动精度:主轴的轴向窜动精度 a≤0.01 mm;主轴轴肩的跳动精度b≤0.015 mm。图1(b)主轴锥孔轴线的径向跳动精度:靠近主 轴端面a≤0.01 mm,距a点L(300 mm)处b≤0.02 mm。图1(c)主轴定心轴颈的径向跳动精度 a≤0.01 mm,这些精度要求是机床出厂前或交付用户时必检的内容,是衡量机床质量的主要标准。 2 影响主轴回转精度的因素 主轴回转精度是指机床在装配后,主轴前端安装工件或刀具部分的径向和轴向跳动的大小。主轴回转精度取决于主轴部件的主要零件,如:主轴、轴承、支撑孔座、调整螺母、隔套等的制 造精度和装配质量等。
简要叙述机床回转轴回转精度检测的实验 方案 如何检测机床主轴回转的精度 【按】由于机床回转误差可能会造成主轴传动系统的几何误差、传动轴偏心、惯性力变形、热变形等误差，也包括许多随机误差，所有机床主轴回转精度的检测，便成了评价机床动态性能的一项重要指标。通过径向跳动量和轴向窜动量测试实验可以有效的满足对回转精度测量的要求。 检测机床主轴回转精度的方法有打表测量、单向测量、双向测量等几种。 一、机床主轴回转精度测量的理论与方法 机床主轴回转精度是衡量机械系统性能的重要指标，是影响机床工作精度的主要因素。机床主轴回转误差的测量技术对精密机械设备的发展有着重要作用。机床主轴的回转误差包括径向误差和轴向误差。轴向回转误差的测量相对比较简单，只需在机床主轴端面安装微位移传感器，进行一维位移量的测量即可。因此机床主轴回转误差测量技术的研究焦点一直集中在径向误差的精确测量上。（参阅数控机床主轴轴承的温度控制与其工作原理阐述） 1）打表测量方法
早期机床主轴回转精度不太高时，测量机床主轴误差的常用方法是将精密芯棒插入机床主轴锥孔，通过在芯棒的表面及端面放置千分表来进行测量。这种测量方法简单易行，但却会引入锥孔的偏心误差，不能把性质不同的误差区分开，而且不能反映主轴在工作转速下的回转误差，更不能应用于高速、高精度的主轴回转精度测量。除此之外也有采用测量试件来评定主轴的回转误差。 2）单向测量方法 单向测量法又称为单传感器测量法。由传感器拾得“敏感 方向”的误差号，经测微仪放大、处理后，送入记录仪，以待 进一步数据处理。然后以主轴回转角作为自变量，将采集的位移量按主轴回转角度展开叠加到基圆上，形成圆图像。误差运动的敏感方向是通过加工或测试的瞬时接触点并平行于工件理想加工的表面的法线方向，非敏感方向在垂直于第三方向的直线上。单向测量法测量的主轴回转误差运动实质上只是一维主轴回转误差运动在敏感方向的分量。因此单向测量法只适用于具有敏感方向的主轴回转精度的测量，例如工件回转型机床。车床就是工件回转型机床的一个典型代表。这种测量方法同样不可避免地会混入主轴或者标准球的形状误差，在机床主轴回转精度不太高、混入的形状误差可以忽略时，用单向测量法得到的车床主轴回转精度圆图像的外缘轮廓与工件的外缘很相似，所以这样得到的圆图像能很好地用来评价车床主轴的加工精度及加工质量。 3）双向测量方法
机床误差对加工精度的影响 机床误差是机床的制造、安装误差和使用中的磨损形成的。在机床的各类误差中，对工件加工精度影响较大的主要是主轴回转误差和导轨误差。 主轴回转误差：机床主轴是带动工件或刀具回转以产生主要切削运动的重要零件。其回转运动精度是机床主要精度指标之一，主要影响零件加工表面的几何形状精度、位置精度和表面粗糙度。主轴回转误差主要包括其径向圆跳动、轴向窜动和摆动。 造成主轴径向圆跳动的主要原因是轴径与轴承孔圆度不高、轴承滚道的形状误差、轴与孔安装后不同轴以及滚动体误差等。主轴径向圆跳动将造成工件的形状误差。 造成主轴轴向窜动的主要原因有推力轴承端面滚道的跳动、轴承间隙等。以车床为例，主轴轴向窜动将造成车削 端面与轴心线的垂直度误 差。 主轴前后轴颈的不同 轴以及前后轴承、轴承孔的 不同轴会造成主轴出现摆 动现象。摆动不仅会造成工 件尺寸误差，而且还会造成 工件的形状误差。 导轨误差：导轨是确定 机床主要部件相对位置的基准件，也是运动的基准， 它的各项误差直接影响着 工件的精度。以数控车床为 例，当床身导轨在水平面内出 现弯曲（前凸）时，工件上产 生腰鼓形误差，如图2—97a 所 示；当床身导轨与主轴轴心线 在垂直面内不平行时，工件上 会产生鞍形误差，如图2一97b 所示；而当床身导轨与主轴轴 心线在水平面内不平行时，工 件上会产生锥形误差，如图2 —97c 所示。 事实上，数控车床导轨在水平 面和垂直面内的几何误差对加工精度的影响程度是不一样的。影响最大的是导轨在水平 面内的弯曲或与主轴轴心线的平行度，而导轨在垂直面内的弯曲或与主轴轴心线的平行度对加工精度的影响则很小，甚至可以忽略。如图2—98所示，当导轨在水平面和垂直面内都有一个误差△时，前者造成的半径方向的加工误差△R ＝△，而后者△R ≈△2／d ，完全可以忽略不计。因此，对于几何误差所引起的刀具与工件间的相对位移，如果该误差产生在加工表面的法线方向，则对加工精度构成直接影响，即为误差敏感方向；若位移产生在加工表面的切线方向，则不会对加工精度构成直接影响，即为误差非敏感方向。减小导轨误差对加工精度的影响可以通过提高导轨的制造、安装和调整精度来实现。 (a) 腰鼓形 (b)鞍形 (c)锥形 图2—97 机床导轨误差对工件精度的影响 图2—98 车床导轨的几何误差对加工精度的影响

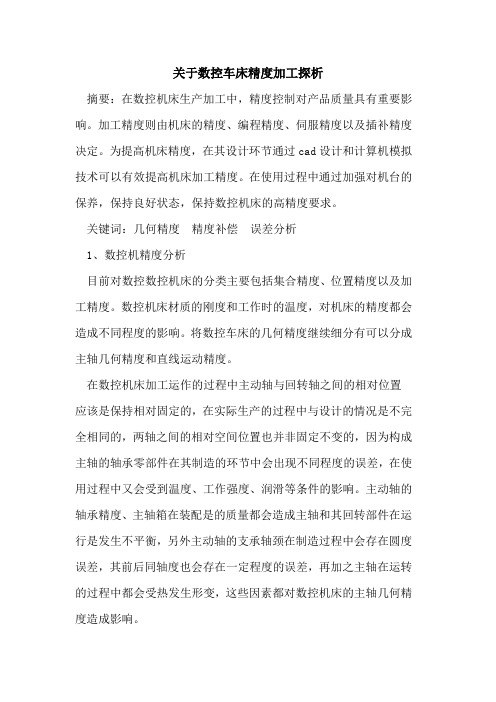

关于数控车床精度加工探析 摘要：在数控机床生产加工中，精度控制对产品质量具有重要影响。加工精度则由机床的精度、编程精度、伺服精度以及插补精度决定。为提高机床精度，在其设计环节通过CAD设计和计算机模拟技术可以有效提高机床加工精度。在使用过程中通过加强对机台的保养，保持良好状态，保持数控机床的高精度要求。 关键词：几何精度精度补偿误差分析 1、数控机精度分析 目前对数控数控机床的分类主要包括集合精度、位置精度以及加工精度。数控机床材质的刚度和工作时的温度，对机床的精度都会造成不同程度的影响。将数控车床的几何精度继续细分有可以分成主轴几何精度和直线运动精度。 在数控机床加工运作的过程中主动轴与回转轴之间的相对位置应该是保持相对固定的，在实际生产的过程中与设计的情况是不完全相同的，两轴之间的相对空间位置也并非固定不变的，因为构成主轴的轴承零部件在其制造的环节中会出现不同程度的误差，在使用过程中又会受到温度、工作强度、润滑等条件的影响。主动轴的轴承精度、主轴箱在装配是的质量都会造成主轴和其回转部件在运行是发生不平衡，另外主动轴的支承轴颈在制造过程中会存在圆度误差，其前后同轴度也会存在一定程度的误差，再加之主轴在运转的过程中都会受热发生形变，这些因素都对数控机床的主轴几何精度造成影响。 在数控机床除主动轴造成的几何精度之外，导轨因为摩擦力以及机床所用的伺服电机可能会存在惯量匹配问题会对机床的位置精度造成影响。在数控机床中有部分需要不间断工作的部件如油缸油泵、电动机、液压机等，都需要长时间连续工作。在它们运转的过程中因为摩擦会产生一定的热量，其内部零件会受热膨胀发生形变，造成构件的实际尺寸与设计尺寸有出入，零件的结构也会因内部热应的作用变的不对称，发生构件的形变，因此数控机床运转部件受热发生形变会对机床的位置精度带来重要影响。 数控机床的加工精度与上述两种精度不同，它是整台机床在各种因素综合影响下的结果，与机床的几何精度和位置精度是密切相关的，与机床的传动系统误差、检查校正系统误差、零件固定部件无擦、刀具位置的误差等都有关联。而且数控机床的程序编辑是否正确、生产工艺是否合理对机床的加工生产的稳定型造成影响。因此在实际生产中，为提高数控机床的加工精度就需要提高机床的几何精度和位置精度。
