1、按设计文件要求，全面核对设备型号、规格、数量和质量，严禁使用不合格产品。待安装设备应保持清洁，塑料管不得抛摔、拖拉和曝晒。
2、按设计要求和流向标记安装水表、阀门、过滤器。过滤器和支管之间通过带螺纹的直通连接。
3、螺纹管件安装时需缠生胶带，直通锁母应拧紧。
4、旁通安装前首先在支管上用专用打孔器打孔。打孔时，打孔器不能倾斜，钻头入管深度不得超过1/2管径;然后将旁通压入支管。
5、按略大于植物行的长度裁剪滴灌管(带)，滴灌管(带)沿植物行布置，然后一端与旁通相连接。
6、滴灌管(带)安装完毕，打开阀门用水冲洗管道，然后关上阀门;将滴灌管(带)堵头安在滴灌管(带)末端;将支管堵头安在支管末端。
7、整个滴灌系统的安装顺序为:阀门、过滤器、直通、支管、打孔、旁通、滴灌管(带)、冲洗管道、堵头。
灌溉工程的施工方法 喷灌系统施工的要求较高，最好能组成专业队伍，以保证施工质量。施工时取好有设计人员和喷灌系统的管理人员参加。这样一方面可以保证施工能符合设计要求，另一方面也可以使管理人员熟悉整个喷灌系统的情况，便于维修管理。在土地已经平整的地区，喷灌系统施工可大致分为以下几个步骤：定线、挖渠道基坑和管槽、浇筑水泵和管道、冲洗、试验、回填和试喷。具体工艺要点如下： (1)定线就是把设计图纸上的设计方案，直接布置到地面上去，对于水泵定线应确定水泵的轴线位置和泵房的基脚位置和开挖深度，对于管道系统则应确定干管的轴线位置，弯头、三通、四通及喷点(即竖管)的位置和管槽的深度。 (2)挖基槽和管槽：在便于施工的前提下管槽尽量挖得窄些，只是在接头处为一较大的坑，这样管子承受的压力较小，土方量也小。管槽的底面就是管子的铺设平面，所以要挖平以减少不均匀沉陷。基坑管槽开挖后最好立即浇筑基础铺设管道，以免长期敞开造成塌方和风化底土，影响施工质量及增加土方工作量。 (3)浇筑水泵基座：关键在于严格控制基脚螺钉的位置和深度，常用一个木框架、按水泵基脚尺寸打孔，按水泵的安装条件把基脚螺钉穿在孔内进行浇筑。 (4)安装水泵和管道：管道安装工作包括接收。装卸、运到现场、机械加工、接头、装配等。管道安装应注意以下几点：
①干支管均应埋在当地冰冻层以下，并应考虑地面上动荷载的压力来确定最小埋深，管子应有一定的纵向坡度，使管内残留的水能向水泵或干管的最低处汇流，并装有排空阀以便在喷灌溉季节结束后将管内积水全部排空。 ②对于脆性管道(如石棉水泥管等)装卸运输需特别小心减少破损率，铺设时隔一定距离(10-20米)应装有柔性接头。管槽应预先夯实并铺砂过水，以减少不均匀沉降造成的管内应力。在水流改变方向的地方(弯头、三通等)和支管末端应设镇墩以承受水平侧向推力和轴向推力。 ③对于塑料管应装有伸缩节以适应温度变形。 ④安装过程中要始终防止砂石进入管道。 ⑤对于金属管道在铺设前应预先进行防锈处理。铺设时如发现防锈层有损坏或脱落应及时修补。 ⑥水泵安装时要特别注意水泵轴线应与动力机轴线一致安装完毕后应用测隙规检查同心度，吸水管尽量短而直，接头要严格密封不可漏气。 (5)冲洗：管子装好后先不装喷头，开泵冲洗管道，把竖管敞开任其自由溢流把管中沙石都冲洗出来，以免以后堵塞喷头。 (6)试压：将开口部分全部封闭，竖管用堵头不应当有漏水，如发现漏水应及时修补，直至不漏为止。 (7)回填：经试压证明整个系统施工质量合乎要求，才可以回填。如管子埋深较大应分层轻轻夯实。采用塑料管应掌握回填时间，最好
滴灌带，滴灌管与压力补偿式滴头选择标准 滴灌灌水器选择的因素主要有：1.灌水器的流量特性2.作物的需水情况3.水质过滤条件4.滴灌系统成本5.当地实际情况的适用性 2.滴灌灌水器的灌溉方式的选择要适合作物需要。例如：黄瓜，西红柿等作物灌溉一般使用膜下滴灌带，膜下滴灌管，膜下压力补偿式滴头滴灌而不能采用微喷头，微喷带灌溉，因为膜下滴灌，可以减少空气湿度，降低黄瓜，番茄的发病率。花卉、育苗、菌类一般采用微喷头或微喷带，增加空气湿度，促进作物生长。盆花，盆景多采用滴箭或压力补偿滴头灌溉。 3.滴灌灌水器的选择要遵循经济适用，科学合理，操作简单，管理方便的原则。例如：在滴灌系统中滴灌带灌溉造价最低，且运输方便，易于安装铺设；滴灌管造价较高，但使用年限久，平均造价低；压力补偿式滴头可操作性好，使用可靠，但施工安装复杂，人工费用高；滴箭简单方便，性能可靠，但是使用范围有限，在盆栽花卉景观中应用广泛；紊流器对地形适用性好，规格齐全，成本低廉，但安装复杂。 作为微滴灌系统中最常用的滴灌灌水器：滴灌带，滴灌管，压力补偿式滴头各有其优点与不足，滴灌带造价低，使用寿命短，适合短期作物种植；滴灌管价格高，使用寿命长，性价比更高。其中，内镶贴片式滴灌带，内镶圆柱式滴灌管是最受农户欢迎的滴灌产品。在使用的过程中，滴灌带与滴灌管经常和施肥系统（由施肥罐，施肥阀或文丘里施肥器组成），过滤设备（网式过滤器，叠片式过滤器，网式离心过滤器，砂石过滤器组成）配合地膜覆盖技术对作物进行膜下施肥与膜下滴灌，由于所有的灌溉水都通过PE管材与PE管件组成的各级滴灌管网输送，所以可以做到零损失，零蒸发，同时降低作物附近的空气湿度，提高地表温度，从而减少病虫害，增产增收。 从以色列在1965年发明以来,微滴灌系统应用日益广泛。滴灌是根据作物的实际需要, 将水和作物生长所需要的养分通过输水管路和特制的灌水器(滴头), 直接、准确地输入到作物根部附近的土壤中。由于滴灌灌溉水仅湿润作物
地下水大田滴灌技术推广应用中存在的问题与对策 凉州区杂木河水利管理处徐国智 摘要:滴灌技术是微灌技术的一种，是将有压灌溉水，通过逐级管道及滴头，均匀而缓慢地滴入作物根部直接灌溉的一种先进灌水技术，可根据作物需水情况达到精准灌溉的目的，是目前世界上最先进的工程节水技术之一，可最大限度挖掘灌溉中的节水潜力，节水效率达到20%～50%，同时，具有省工、节肥、避免土壤板结、增产增效、灌溉和施肥方便等多种优点，效益极其突出，增效幅度在10%以上。但在具体推广应用中，存在许多问题。如果要使此项技术在我灌区很好的加以利用，就必须针对问题采取相应对策。 关键词:大田；滴灌技术；推广应用；问题；对策 一、大田滴灌技术的节水效益及优点分析 1、通过不同灌溉模式的比较来看大田滴灌的节水效益 1）传统平膜地面灌溉（m3/亩） 全生育期灌水4次，第一次灌水78m3/亩，第2次灌水76m3/亩，第3次灌水75m3/亩，第4次灌水71m3/亩，泡地100m3/亩，亩灌水定额为400m3/亩。 2）垄膜沟灌（m3/亩） 全生育期灌水4次，第一次灌水74m3/亩，第2次灌水68m3/亩，第3次灌水72m3/亩，第4次灌水66m3/亩，泡地100m3/亩，亩灌水定额为380m3/亩。 3）大田膜下滴灌（m3/亩） 全生育期灌水12次，苗期-拔节期灌水2次,每次灌水15 m3/亩共30m3/亩，拔节-抽雄期灌水4次，每次灌水m3/亩共70m3/亩，抽雄-灌浆期灌水3次，每次灌水20 m3/亩共60m3/亩，灌浆-成熟期灌水3次，每次灌水20 m3/亩共60m3/亩，亩灌水定额为220m3/亩。 2、其他优点 一是节水节肥，由于适量灌溉，可减少水肥的深层渗漏，节水30%～50%，节肥20%～40%；二是施肥方便，可使易容性肥料适时适量地注入灌溉水内，达到同时灌溉和施肥的目的，同时可方便控制肥料浓度，保证施肥均匀，提高肥效；三是可有效降低湿度，减少病虫害发病率，减少发病作物的传染范围；四是有利于作物根系发育，可使土壤始终保持疏松状态，保证作物根部良好的通透气能力，提高作物产量，同时有利于提高产品品质；五是减少灌溉用工，管道代替渠道可节约耕地5%左右，灌溉方便快捷、高效等。
滴灌施工工序 7、工程施工7.1 工程施工 A、施工安装一般规定： （1）滴灌工程施工必须严格按设计进行。修改设计应先征得设计部门同意，经协商取得一致意见后方可实施，必要时需经主管部门审批。 （2）施工前应检查图纸、文件等是否齐全，并核对设计是否与地形、水源、作物种植及首部枢纽位置等相符，发现问题应与设计部门协商，提出合理修改方案。 （3）施工前应检查现场，制定必要的安全措施，严防发生各种事故。 （4）施工前严格按照工期要求制定计划，确保工程质量，并按期完成。 （5）施工中应随时检查质量，不符合要求的应坚决返工，不留隐患。 （6）施工中应注意防洪排水保护农田和林草植被，做好弃土处理。 （7）在施工过程中应做好施工记录。对隐患工程必须填写《隐患工程记录》才能进入下道工序施工。全部工程施工完成应及时编制竣工报告。 B、施工前的准备（1）应检查图纸、文件等是否齐全，并校对是否与灌区水源、地形、作物种植及首部位置相符，发现问题应与设计部门协商，提出合理修改方案。 （2）应检查现场，制定必要的安全措施，并严格按工期要求编制施工计划。建立施工组织，拟定放样、定线等各项施工顺序，编制劳力、工种、材料、设备、工程进度计划，制定质量检查方法。 （3）按设计要求检查工程设备器材、准备好施工工具。 C、施工程序 （1）施工放样，现场应设测量控制网，并应保留到施工完毕。放样包括首部枢纽和干、支管的管线测量。 （2）基坑开挖，排水及基础处理。 （3）建筑物砌筑，混凝土、砌石、砖石建筑施工，参照GBJ141《给排水构筑物施工及验收规范》有关规定执行。 （4）回填：回填土应干湿适宜，分层夯实与砌体接触紧密。 D、水源工程与首部工程 机井施工按GBJ141《给水排水构筑物施工验收规范》有关规定执行。水处理建筑物按GBJ13《室外给水工程技术规范》有关规定执行。 E、管槽施工 （1）管槽施工应符合下列要求： ①应按施工放样轴线和槽底设计高程开挖，使槽底坡度均匀，确保管道排空无积水，地埋管管槽设计开挖深
七、施工组织设计 第一章施工组织设计综合说明 一、标书说明 我公司能获得业主单位信任有幸参与本次投标感到非常荣幸，在此深表意，我们将充分运用我公司以往在同类工程建筑中所积累的成功经验，先进的施工组织管理措施，精湛的施工技术和热诚周到的服务，全力以赴来回报业主单位对我公司的信任和支持。 我公司按照金塔县林业局2017年胡大道滴灌架设及配套设施采购项目（以下简称本工程）的招标文件中有关要求，就如何高水平、高质量、高效率地建好本工程，仔细深入研究了投标文件及招标工程量清单，综合分析了本工程的特点、施工要点和难点，通过深入细致的研究，我们有充分的信心和能力完成本工程的施工任务，为本工程的顺利完成奉献我们的智慧，凭着真诚、守信、合作的原则，现就本工程的投标向业主单位作如下综合说明： （一）编制依据和原则 1.编制依据 1.1招标文件及图纸 2.编制原则 2.1坚持质量第一、用户至上的宗旨，切实贯彻执行国家有关施工及验收规、操作规程和制度，采用先进的施工设备和先进的管理模式，确保工程质量、进度和安全原则。 2.2严格执行基建程序，发挥我公司管理优势，精心施工，科学
管理，加快施工进度，提高劳动生产率，努力降低工程成本，提高项目的经济效益原则。 2.3严格遵守国家及当地政府有关文明施工、环境保护和消防要求，采取有效措施，确保施工现场文明整洁，减少环境污染，降低噪音原则。 2.4满足设计文件对工程质量、使用功能、使用年限等方面要求为原则。 3.编制说明 3.1本施工组织设计是我公司在详细考查施工现场后经过认真策划，按照科学、先进、合理、可行的原则来编制，用以指导本工程施工。 3.2一些重要的分部分项工程、本施工组织设计中没有编制的分部分项工程，将在以后的实际工作中编制“专项施工方案”的形式逐一加以深化，形成具有指导性的分部分项工程施工方案。 3.3本施工组织设计未详细之处，均以国家现行施工规、验收标准及操作工艺标准理解执行。 （二）施工组织管理 公司派遣优秀项目经理及施工管理人员，根据招标文件要求，明确我公司在承包围的所有义务、职责。在工程质量、进度、安全、文明施工、环境保护等方面向业主单位负全责，对实现我公司的各项承诺作实质性的保证。对施工操作做统筹管理，充分做好准备工作，保证工程总进度计划的实现。加强机械化施工力度，充分利用新技术、新工艺、新材料、新设备，合理地、科学地建立严密的各项施工计划，确保工程顺利进行；加强材料检查验收，严把材料质量关，合理地组织材料供应，确保工程正常进行。
大棚专用滴灌带 商品名称：大棚专用滴灌带 商品别名：内镶式滴灌带 商品品牌：“中油” 商品类型：节水器材 商品等级：A类 生产厂家：新疆中油节水科技公司 产地：新疆乌鲁木齐 包装规格：1500-2000m/卷，21kg/卷 含量：聚乙烯 形态：扁平带状 商品介绍：“中油牌”大棚专用滴灌带是滴头与带一体化，以全新聚乙烯为主要原料添加进口专用助剂加工而成；根据大棚作物的种植特点，滴头采用紊流流道、带有自过滤窗、抗堵塞性能好，具有一定的压力补偿作用，产品使用寿命长；可水肥一体化，达到精准滴水、精准施肥。 管径：16mm，20mm； 壁厚：0.2mm、0.3 mm； 工作压力：0.05- 0.1MPa； 流量：1.38 L/h、2.0 L/h、3.0 L/h、3.5 L/h； 滴孔间距：200 mm、300mm 、400mm（亦可根据作物使用需求任意调整）。 使用周期：壁厚0.2mm使用1-3年；0.4 mm使用3-5年。 产品推广广告语：“中油”牌大棚专用滴灌带---您“丰收的保障” 产品执行标准：GB/T19812.3-2008 Q/XZJ001-2014 保质期：二年 产品识别：黑色扁平带状、光滑无杂质 产品危险性或有害成分：易燃、无毒 运输、存储保护措施：产品在装卸、运输时，严禁重压、剧烈撞击和抛摔；产品在存放地面应平整，按规格码放整齐，码放高度不应超过3m，防止日晒雨淋，远离热源。 公司简介：新疆中油节水科技公司成立于2003年，现有内镶式滴灌（管）带生产线、PVC管道生产线29条、注塑机4台。是一家集生产销售大大棚专用滴灌带、红枣专用滴灌（管）带、大田专用低压小流量滴灌带、葡萄专用滴灌（管）带、苜蓿专用浅埋滴灌带、园林绿化专用聚乙烯（PE）管、各类节水管件、PVC 管道为一体的国有大型塑料节水灌溉器材生产企业。 公司成立以来，先后获得12项专利，通过了ISO9001国际质量体系认证与国家环境管理体系及职业健康体系认证，取得了自治区节水灌溉工程施工二级资质，国家节水产品认证，美国石油协会API产品认证，国家质检总局审核通过的特种设备制造许可证。近年来，在社会各界的支持下，秉承“以人为本、以质取胜、诚信发展、勇创新高”的经营理念，凭服务拓市场、以质量求效益、靠品牌赢信任，经营收入逐年提高，创立水平不断攀升，保持了良好的企业信誉，实现了规模化、专业化经营。先后获得“值得新疆人骄傲的品牌10强”企业、新疆维吾尔自治区“守合同、重信用”企业、新疆乌鲁木齐市经济技术开发区“2010年度工业十强企业”、“2011新疆最具成长力百强企业亚军”等荣誉称号。 商品证书：农药登记证号、农药生产许可证号（生产批准证）、标准证号、质量
滴灌微喷系统使用说明指南
目录 一、概述 (1) 二、用途和使用围 (1) 三、滴灌设备的规格和技术参数 (1) 四、滴灌管路系统结构 (2) 五、运行管理 (5) 六、使用与操作规程 (7) 七、故障与排除 (8) 八、维修和保养 (10) 九、安全注意事项 (10) 效果图 (12) 滴灌材料表 (16) 主管线 (17) 次管线 (19) 管件类 (25) 滴头 (27) 太阳能水泵 (31) 其他（打孔器、施肥罐、过滤器、控制设备） (35)
滴灌及微喷设备使用说明书 一、概述 滴灌（drip irrigation）是利用塑料管道将水通过直径约10mm毛管上的孔口或滴头送到作物根部进行局部灌溉。它是目前干旱缺水地区最有效的一种节水灌溉方式，水的利用率可达95%。滴灌较喷灌具有更高的节水增产效果，同时可以结合施肥，提高肥效一倍以上。可适用于果树、蔬菜、经济作物以及温室大棚灌溉，在干旱缺水的地方也可用于大田作物灌溉。其不足之处是滴头易结垢和堵塞，因此应对水源进行严格的过滤处理 二、用途和使用围 滴灌是一种先进的节水灌溉技术，具有省水、省工、省肥、保持水土、增收增产等优点。 滴灌可广泛用于大田、温室蔬菜、果树、葡萄、花卉、苗圃等各种经济作物的膜上（膜下）灌溉。微量灌溉，水肥渗漏较少，故可节省化肥施用量，减轻污染。运用灌溉施肥技术，为作物及时补充价格昂贵的微量元素提供了方便，并可避免浪费。滴灌系统仅通过阀门人工或自动控制，又结合了施肥，故又可明显节省劳力投入，降低了生产成本。滴灌属微量灌溉，水分缓慢均匀地渗入土壤，对土壤结构能起到保持作用，并形成适宜的土壤水、肥、热环境。 微喷洒水的雾化程度高，也就是水滴细小，因而对农作物的打击强度小，均匀度好，不会伤害幼苗。微喷所需工作压力低，一般在0.7—3公斤/平方厘米围可以运作良好。农作物从苗期到成长收获期全过程都适用。 它利用低压水泵和管道系统输水，在低压水的作用下，通过特别设计的微喷喷头，把水喷射到空中，并散成细小水滴，洒在作物枝叶上或树冠下地面的一种
滴灌工程施工安装方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
滴灌工程施工安装方案 1、施工前的准备工作 滴灌工程施工与其它工程一样，在施工前有一定的准备过程，具体事项包括：①施工人员认真审好施工设计书，掌握设计内容；②按设计任务书上的材料计划进行提料并准备相应的施工安装工具；③制定好施工计划。 滴灌系施工放线主要包括首都加压泵站的施二放线和各级管道的施工放线。对于正规的滴短工程，应根据设计图线要求，到现场放样，用白灰和木桩做标记。施工现场应设置施工测量控制网，做好标记并保存到时候竣工。 2、施工放线 首部加压泵站的施工放线 一般用仪器在现场定出建筑物的主要轴线和纵轴线、基坑开挖线及建筑物的轮廓线等。标明建筑物的主要部位和基坑的开挖高程。 滴灌系统管线的放样 根据设计平面图和管线纵剖面图等，用仪器控制将管线由图纸搬到地面，并每隔20～ 50米打一木桩，标明桩号。在分支或控制阀门处要加桩号表明；对于毛管排数不规则的山区，每条毛管进口还要加桩号，以免施工时搞错(毛管沟一般距树干～ 1米为宜)。
3、施工开挖和泵房建设 施工开挖 按照施工放线时做的标记及设计尺寸进行开挖。开挖时要保存好桩号，以便管道安装时进行高程校核。开挖深度和宽度要求：干、文管沟一般在防冻层以下o．5米左右；毛管和发丝滴头的开挖深度要求在耕作层以下，一般在～0.为宜，宽度为米。 泵房建设 泵房建设要求统一尺寸，统一形式，若没有特殊要求，泵房内部空间尺才一般为长宽各3米，高度2．0～2．50米，；地面应乎整夯务要留有采光通气窗口。 4、施工安装 首部枢纽的安装 泵房建完后，经验收合格，即可在泵房内进行枢纽部的组装。 1）．潜水泵式枢纽安装 使用潜水泵的枢纽，其组成形式如图7—1所示。化肥灌使用时间短，一般与枢纽部分进行活接，由阀门进行控制。其它部件采用固定式联接，管件均为金属水暖件。 2）．离心泵式枢纽安装 使用离心泵的枢纽组成见图7—2。为了避免停泵后因管道内水倒流形成真空而造成管道径向收缩或滴头吸入泥土对于平原地区可在主阀门后安装进气阀，使空气进入管道填补管
滴灌微喷系统使用说明指南 大连中联生态科技有限公司 2013年12月11日
滴灌及微喷设备使用说明书 一、概述 我公司以质量第一、用户至上为宗旨，坚持以人为本，锐意创新，树立全新的经营理念，以推广适合我国国情的节水灌溉设备和技术为目的，向用户提供滴灌带、微喷头、首部过滤设备等系列成套产品，并且提供节水灌溉工程的规划、设计、概预算编制、施工安装、管理运行及农艺、生物等全方位配套的成熟技术，以良好的售后服务为用户提供完善的质量保证体系。 我公司的主导产品滴灌管、带内置迷宫式滴头，具有抗老化、耐腐蚀、抗堵塞、出水均匀、工作压力范围广、系统运行稳定的特点。 二、用途和使用范围 滴灌是一种先进的节水灌溉技术，具有省水、省工、省肥、保持水土、增收增产等优点。 滴灌可广泛用于大田、温室蔬菜、果树、葡萄、花卉、苗圃等各种经济作物的膜上（膜下）灌溉。微量灌溉，水肥渗漏较少，故可节省化肥施用量，减轻污染。运用灌溉施肥技术，为作物及时补充价格昂贵的微量元素提供了方便，并可避免浪费。滴灌系统仅通过阀门人工或自动控制，又结合了施肥，故又可明显节省劳力投入，降低了生产成本。滴灌属微量灌溉，水分缓慢均匀地渗入土壤，对土壤结构能起到保持作用，并形成适宜的土壤水、肥、热环境。 微喷洒水的雾化程度高，也就是水滴细小，因而对农作物的打击强度小，均匀度好，不会伤害幼苗。微喷所需工作压力低，一般在0.7—3公斤/平方厘米范围内可以运作良好。农作物从苗期到成长收获期全过程都适用。 它利用低压水泵和管道系统输水，在低压水的作用下，通过特别设计的微喷喷头，把水喷射到空中，并散成细小水滴，洒在作物枝叶上或树冠下地面的一种灌水方式，简称为微喷。微喷既可增加土壤水分，又可提高空气湿度，起到调节小气候的作用。 微喷省水，一般喷水量为35--75升/小时。 微喷头结构简单，安装方便，使用可靠。
桃树大田滴灌 桃树的特性 桃原产中国海拔较高，日照长、光照强的西北地区，适应于空气干燥、冬季寒冷的大陆性气候，因此桃树喜光、耐旱、耐寒力强。温度是影响桃树分布的最主要因素，在陕甘宁地区和新疆南部、东北吉林，冬季温度在-23～-25℃以下时容易发生冻害，早春晚霜危害也时有发生，防冻防霜至关重要。在南方冬季三个月平均气温超过10℃的地区，多数品种落叶延迟，进入休眠不完全，翌春萌芽很迟，开花不齐，产量降低。栽培时要注意桃树的需寒量，不同品种对低温的需求量差异很大，一般用7.2℃以下的积温来表示，大部分品种的需寒量为500～1000小时。桃树最怕渍涝，淹水24小时就会造成植株死亡，选择排水良好、土层深厚的沙质微酸性土壤最为理想。 桃树大田滴灌技术的节水效益及优点分析: 1、通过不同灌溉模式的比较来看大田滴灌的节水效益 1）传统平膜地面灌溉（m3/亩） 全生育期灌水4次，第一次灌水78m3/亩，第2次灌水76m3/亩，第3次灌水75m 3/亩，第4次灌水71m3/亩，泡地100m3/亩，亩灌水定额为400m3/亩。 2）垄膜沟灌（m3/亩） 全生育期灌水4次，第一次灌水74m3/亩，第2次灌水68m3/亩，第3次灌水72m 3/亩，第4次灌水66m3/亩，泡地100m3/亩，亩灌水定额为380m3/亩。 3）大田膜下滴灌（m3/亩） 全生育期灌水12次，苗期-拔节期灌水2次,每次灌水15 m3/亩共30m3/亩，拔节-抽雄期灌水4次，每次灌水17.5 m3/亩共70m3/亩，抽雄-灌浆期灌水3次，每次灌水20 m3/亩共60m3/亩，灌浆-成熟期灌水3次，每次灌水20 m3/亩共60m3/亩，亩灌水定额为220m3/亩。 2、其他优点 一是节水节肥，由于适量灌溉，可减少水肥的深层渗漏，节水30%～50%，节肥20%～40%； 二是施肥方便，可使易容性肥料适时适量地注入灌溉水内，达到同时灌溉和施肥的目的，同时可方便控制肥料浓度，保证施肥均匀，提高肥效； 三是可有效降低湿度，减少病虫害发病率，减少发病作物的传染范围； 四是有利于作物根系发育，可使土壤始终保持疏松状态，保证作物根部良好的通透气能力，提高作物产量，同时有利于提高产品品质； 五是减少灌溉用工，管道代替渠道可节约耕地5%左右，灌溉方便快捷、高效等。
滴灌系统的施工及安装
滴灌系统的施工及安装 杨凌国家节水工程中心 二OO三年十二月 一工程施工
1.施工安装规定 （1）滴灌工程施工必须严格按设计进行。修改设计应先征得设计部门同意，经协商取得一致意见后方可实施，必要时需经主管部门审批。 （2）施工前应检查图纸、文件等是否齐全，并核对设计是否与地形、水源、作物种植及首部枢纽位置等相符，发现问题应与设计部门协商，提出合理修改方案。 （3）施工前应检查现场，制定必要的安全措施，严防发生各种事故。 （4 ）施工前应严格按照工期要求制定计划，确保工程质量，并按期完成。 （5 ）施工中应随时检查质量，发现不符合要求的应坚决返工，不留隐患。 （6 ）施工中应注意防洪排水保护农田和林草植被，做好弃土处理。 （7 ）在施工过程中应做好施工记录。对隐患工程必须填写《隐患工程记录》才能进入下道工序施工。全部工程施工完成应及时编制竣工报告。 2.施工前的准备 （1）应检查图纸、文件等是否齐全，并校对是否与灌区水源、地形、作物种植及首部位置相符，发现问题应与设计部门协商，提出合理修改方案。 （2）应检查现场，制定必要的安全措施，并严格按工期要求编制施工计划。建立施工组织，拟定放样、定线等各项施工顺序，编制劳力、工种、材料、设备、工程进度计划，制定质量检查方法。 （3 ）按设计要求检查工程设备器材、准备好施工工具。 3.施工程序 （1 ）施工放样，现场应设测量控制网，并应保留到施工完毕。放样包括首部枢纽和干、支管的管线测量。 （2 ）基坑开挖，排水及基础处理。 （3）建筑物砌筑，混凝土、砌石、砖石建筑施工，可参照GBJ141 《给排水构
绿化给水滴灌系统施工方案 （一）、施工前准备工作 1、施工前技术准备工作：组织全体施工人员学习图纸，领会设计意图、会审纪要和设计变更，施工前尚有疑难问题及时与设计人员商妥，取得设计院答复，并组织施工人员做好有关资料及技术质量交底等工作。 2、编制施工进度及劳力组织：本工程预埋阶段水电班组必须密切配合土建预埋（镀锌钢管保护管），在进入安装阶段做好成品的保护。 3、材料、设备组织供应：施工人员编制材料计划供应表，交由水电安装队审核，并按材料表备货。进入工地所有材料均应有产品合格证或相关检验证书，严禁假冒伪劣产品进入施工现场。 （二）、安装工艺流程图 （三）、给水塑料管分项工程 给水主管选用DN 25 PVC 塑料加厚管（1.0MPa 级），按桥体分成两路，从天桥身两侧铺设，粘胶连接；连接花盆花箱的支管选用PE 软管。道路下埋深0.5米，管道交叉或埋深变化处用弯头调节并遵守相关管线间距的要求，管道穿越车行道加套管保护。 材料检查 安装准备 保护钢管安装 干管安装 预制加工 支管安装 型井砌筑 滴头安装 表阀安装 其他安装
1、预制加工：依据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图尺寸进行断管。所有塑料管采用手工锯断管，断口平齐，并清除断口内外飞刺，插口外棱边铣出15度锥角。采用相配套粘接剂粘接。粘接前先做试插入，试插入深接口表面插入，插入时稍做转动并达到所需朝向。稳入1分钟左右即可牢固，消除溢出粘接剂。 2、干管安装：利用道路轴线定位尺寸和标高结合图纸确定各种干管的空间位置。依据不同种类的干管尺寸，坡度确定支、吊、托架的位置和高度。埋下干管应开挖槽沟并夯实。根据各段开挖后的实际情况并结合图纸步步推进，部分现场加工、现场安装。全部粘接完成后，管道要直，坡度均匀，各预留口位置准确。清理预留洞口，调整平面甩口高度，临时稳固。塑料管在调整伸缩节伸缩量(2-3cm)后采用相配套管用管卡。缠上保护膜。 3、给水支管安装：确定支管高度后画线定位，剔出管槽，将支管连接到主管上，保证管外间距有15cm保护层，找平找正后用定位。根据管线长度调整坡度，合适后固定卡架，封闭预留管口和堵洞。 4、滴头安装：一个外挂式花箱1（宽1.1米）接两个滴头，一个外挂式花箱2（宽1.6米）接四个滴头，一个花盆（宽0.4米）接一个滴头。为防止滴头堵塞，在水源处需安装反冲洗过滤器（雨鸟BFF075MPT 3/4寸150目）。

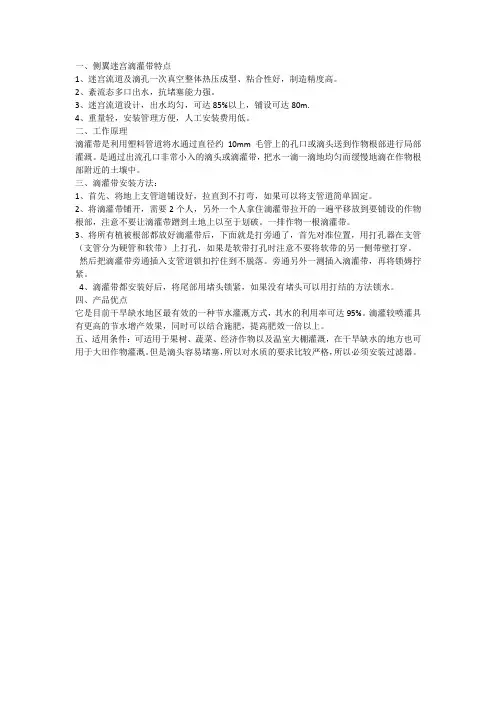

滴灌带的形式及用途 滴灌带是日前干旱地区常用的一种节水灌溉设备，其灌水的作用率可达95％。滴灌相对于漫灌更具有省水的优势。我厂的滴灌带有两种形式的，一种是内镶贴片滴灌带，一种是迷宫式滴灌带。 内镶贴片滴灌带即内镶扁平滴头滴灌带，它是把扁平形状的滴头镶在管带内壁上的一体化滴灌带，内镶滴头自带过滤窗，抗堵性能好，灌水均匀。广泛应用于温室大棚，大田经济作物的灌溉。迷宫式滴灌带采用迷宫流道及滴孔一次真空整体热压成型技术，粘合性好，制造精度高。迷宫式滴灌带广泛用于大田、大棚、果树、花卉、蔬菜、棉花、玉米、小麦等农作物的灌溉，是节水节能、增产增收的专业设备。 侧翼迷宫式滴灌带是一种在制造薄壁管的同时，在管的一侧或中间部位热合出迷宫形状流道的滴灌带。 侧翼迷宫式滴灌带的适用条件： 1、侧翼迷宫式滴灌带广泛用于温室、大棚、大田农作物节水灌溉。 2、侧翼迷宫式滴灌带广泛用于果园灌溉，可有效提高果树产量，改善果实品质，有效控制杂草生长。 3、侧翼迷宫式滴灌带适用于棉花、中草药、蔬菜瓜果等各种农作物。 侧翼迷宫式滴灌带特点： 1、侧翼迷宫式滴灌带的迷宫流道及滴孔一次真空整体热压成型、粘合性好，制造精度高。 2、侧翼迷宫式滴灌带采用紊流态多口出水，抗堵塞能力强。 3、侧翼迷宫式滴灌带迷宫流道设计合理，出水均匀，其均匀度可达85%以上。 4、侧翼迷宫式滴灌带重量轻，运输简单，安装管理方便，人工安装费用低。 侧翼迷宫式滴灌带规格与型号： 外径16mm 壁厚0.2-0.4mm 滴孔间200-300mm 水量1-3L/H 滴灌较喷灌具有更高的节水增产效果，同时可以结合施肥，提高肥效一倍以上。滴灌带具有节水、节肥、省工，控制温度和湿度，保持土壤结构，改善品质、增产增效的作用。可适用于果树、蔬菜、经济作物以及温室大棚灌溉，在干旱缺水的地方也可用于大田作物灌溉。其不足之处是滴头易结垢和堵塞，因此应对水源进行严格的过滤处理。目前，国产设备已基本过关，有条件的地区应积极发展滴灌。
蔬菜大棚的滴灌设备及维修- 随着农业现代化的逐步推进，用大棚栽培蔬菜的农户越来越多。而滴灌的增产效益显著，是大棚蔬菜生产达到优质、高产、高效的重要技术保障设施。滴灌不仅有节水、节能、降湿等优点，同时，还可调节小气候，改善作物生长环境，结合灌溉进行追肥、施药等。 1.滴灌的特点 滴灌是一种半自动化的机械灌溉方式，可以利用管道直接将水输送到作物根部附近，通过滴头，按照需要击水，点点滴滴渗到土壤内，既满足了蔬菜生长需要，又不致因灌水饿降低地温。 滴灌是定量而缓慢的灌水，使土壤不板结，通气顺畅，有利于调节蔬菜根系所适宜的水分、养料和空气条件，同时降低了棚内空气的湿度，减轻了蔬菜病害的发生，还大大减少了水分的渗漏和蒸发，既节水又保证了蔬菜生长的需要。因此，蔬菜的产量高、品质好，而且滴灌后不必中耕，既省力又省工。 2.滴灌设备及安装
大棚蔬菜的灌水周期一般为4天。滴灌送水需要每平方厘米的压力1~1.5kg，用水泵或附近水塔都行。水塔的高度要达到10m以上，以保证压力。滴灌管道的安装级数，要根据水源压力和滴灌面积来确定，一般采用三级管道：即干管、支管和毛管以及滴头。 干管：一般采用直径3寸铸铁管，埋在地下50cm处，伸入大棚后，即反出地面。 支管：一般用直径3.3cm软质塑料管，长度应与大棚的长度相等，南北排列，一端与干管接通。 毛管：一般用直径2分的塑料软管，根据栽培习惯每行蔬菜一条或二行蔬菜一条，每667平方厘米需要600m左右。毛管在棚内东西排列，一端与支管接通，另一端与折回拴死即可。 滴头有两种.一种是微管滴头,也叫发丝滴头,滴头内径为0.5mm左右,是由加碳聚氯乙烯制成,加碳有使微管防老化作用。一般可根据习惯定植密度，毛管按株距扎眼，将微管滴头插进毛管。另一种是螺旋滴头，这种滴头带有丝扣，和毛管拧在一起，通过丝扣的松紧，调节水量。
喷灌系统施工方案及施工方法 在当今园林绿地中，实现灌溉用水的管道化和自动化很有必要，而园林喷灌系统就正是自动化供水的一种常用设施。城市中，由于绿地、草坪逐渐增多，绿化灌溉工作量已越来越大，在有条件的地方，很有必要采用喷灌系统来解决绿化植物的供水问题。 采用喷灌系统对植物进行灌溉，能够在不破坏土壤通气和土壤结构的条件下，保证均匀地湿润土壤；能够湿润地表空气层，使地表空气清爽；还能够节约大量的灌溉用水，比普通浇水灌溉节约水量40％～60％。喷灌的最大优点在于它使灌水工作机械化，显著提高了灌水的工效。 喷灌系统的设计，主要是解决用水量和水压方面问题。至于供水的水质，要求可以稍低一些，只要水质对绿化植物没有害处即可。 （一）喷灌的形式 按照管道、机具的安装方式及其供水使用特点，园林喷灌系统可分为移动式、半固定式和固定式三种。 移动式喷灌系统：要求有天然水源，其动力（发电机）、水泵和干管支管是可移动的。其使用特点是浇水方便灵活、能节约用水；但喷水作业时劳动强度稍大。固定式喷灌系统：这种系统有固定的泵站，干管和支管都埋人地下，喷头可固定于监管上，也可临时安装。固定式喷灌系统的安装，要用
大量的管材和喷头，需要较多的投资。但喷水操作方便，用人工很少，既节约劳动力，又节约用水，浇水实现了自动化，甚至还可能用遥控操作，因此，是一种高效低耗的喷灌系统。这种喷灌系统最适于需要经常性灌溉供水的草坪、花坛和花圃等。 半固定式喷灌系统：其泵站和干管固定，但支管与喷头可以移动，也就是一部分固定一部分移动。其使用上的优缺点介于上述两种喷灌系统之间，主要适用于较大的花圃和苗圃使用。（二）喷灌机与喷头 喷灌机主要是由压水、输水和喷头三个主要结构部分构成的。压水部分通常有发动机和离心式水泵，主要是为喷灌系统提供动力和为水加压，使管道系统中的水压保持在一个较高的水平上。输水部分是由输水主管和分管构成的管道系统。喷头部分则有以下所述类别。 按照喷头的工作压力与射程来分，可把喷灌用的喷头分为高压远射程、中压中射程和低压近射程三类喷头，其工作压力与射程情况可参见本书第八章第三节有关表格，此处不讨论。而根据喷头的结构形式与水流形状，则可把喷头分为旋转类、漫射类和孔管类三种类型。 1.旋转类喷头 又叫射流式喷头。其管道中的压力水流通过喷头而形成一股集中的射流喷射而出，再经自然粉碎形成细小的水滴洒
滴灌工程施工安装方案 1、施工前的准备工作 滴灌工程施工与其它工程一样，在施工前有一定的准备过程，具体事项包括：①施工人员认真审好施工设计书，掌握设计内容；②按设计任务书上的材料计划进行提料并准备相应的施工安装工具；③制定好施工计划。 滴灌系施工放线主要包括首都加压泵站的施二放线和各级管道的施工放线。对于正规的滴短工程，应根据设计图线要求，到现场放样，用白灰和木桩做标记。施工现场应设置施工测量控制网，做好标记并保存到时候竣工。 2、施工放线 2.1首部加压泵站的施工放线 一般用仪器在现场定出建筑物的主要轴线和纵轴线、基坑开挖线及建筑物的轮廓线等。标明建筑物的主要部位和基坑的开挖高程。 2.2滴灌系统管线的放样 根据设计平面图和管线纵剖面图等，用仪器控制将管线由图纸搬到地面，并每隔20～50米打一木桩，标明桩号。在分支或控制阀门处要加桩号表明；对于毛管排数不规则的山区，每条毛管进口还要加桩号，以免施工时搞错(毛管沟一般距树干0.5 ～1米为宜)。 3、施工开挖和泵房建设
3.1施工开挖 按照施工放线时做的标记及设计尺寸进行开挖。开挖时要保存好桩号，以便管道安装时进行高程校核。开挖深度和宽度要求：干、文管沟一般在防冻层以下o．5米左右；毛管和发丝滴头的开挖深度要求在耕作层以下，一般在0.3～0.为宜，宽度为0.2米。 3.2泵房建设 泵房建设要求统一尺寸，统一形式，若没有特殊要求，泵房内部空间尺才一般为长宽各3米，高度2．0～2．50米，；地面应乎整夯务要留有采光通气窗口。 4、施工安装 4.1首部枢纽的安装 泵房建完后，经验收合格，即可在泵房内进行枢纽部的组装。1）．潜水泵式枢纽安装 使用潜水泵的枢纽，其组成形式如图7—1所示。化肥灌使用时间短，一般与枢纽部分进行活接，由阀门进行控制。其它部件采用固定式联接，管件均为金属水暖件。 2）．离心泵式枢纽安装 使用离心泵的枢纽组成见图7—2。为了避免停泵后因管道内水倒流形成真空而造成管道径向收缩或滴头吸入泥土对于平原地区可在主阀门后安装进气阀，使空气进入管道填补管内真空；对于山区可在最高支管尾部加一段放空管(也就是把文管尾部延长列一定高度，此管口不封闭)。

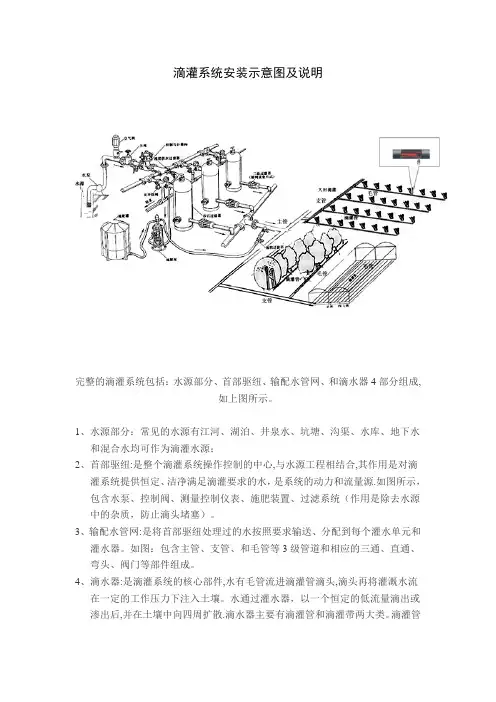

滴灌系统一般由水源、首部枢纽；输水管道和滴头组成。 滴灌系统简图(3张) (1)水源：各种符合农田灌溉水质要求的水源，只要含沙量较小及杂质较少，均可用于滴灌，含沙量较大时，则应采用沉淀等方法处理。 (2)首部控制枢纽：首部控制枢纽一般包括水泵、动力机、过滤器、化肥罐、调节装置等。化肥罐用于灌水施肥施药，常用的化肥罐有压差式、开敞式、文丘里注入式和注射泵等四种形式，肥料罐一般安装在过滤器之前，以防造成堵塞。 施工组织设计 1、施工组织程序、施工工艺、工期、人力机械等依据当地 具体情况进行合理分工，合理布置的整体原则。 2、施工技术措施总原则 1、确保工期的原则 所有施工技术措施的制定均以各单位工程、分部工程的合同控制工期和合同总工期为基础，科学合理安排施工程序，抓好项目接口的工序衔接，采用先进合理、成龙配套的机构化施工技术方案，确保工期目标的实现。 2、安全第一原则 认真贯彻“安全第一、预防为主”的安全工作方针，施工方案均按照技术可靠、确保安全的原则制定，对管道开挖、基地人工平整、管顶上部回填、机械回填、蓄水池等重点安全施工项目均采取切实、有效的技术方案及措施，并严格实
施，在确保安全的前提下方可进行各项工作的施工，确保安全目标的实现。 3、技术优良的原则 严格按照技术规范的设计施工图施工，始终贯彻我公司“科学管理、精益求精、信守合同、追求更好”的质量方针和按照ISO9002质量保证体系组织施工，所采用的施工技术措施均要符合现行施工规程、规范和技术标准的要求，确保质量目标的实现。 4、高效施工的原则 积极采用先进的施工技术，提高机械化施工水平，组织平行流水作业，平行交叉作业，择优选用最佳施工方案、加快施工进度，努力提高技术经济效益。 5、布置经济合理的原则 施工总布置设计充分利用当地自然条件及已有的设施，因地制宜，在满足施工要求的条件下，节约用地合理布局。 6、以“均衡生产、文明施工、科学管理”为宗旨指导工作建设，制定措施要根据当地实际情况，贯彻执行各顶劳动保护和安全文明施工、环境保护法律、法规和规程，发送劳动条件，保障作业人员的健康和安全，确保环保及文明施工目标。 7、科学配置的原则 统筹兼顾，合理计划、安排，科学组织，做好人力、物
滴灌系统的施工及安装 工程中心 二○○一年十二月
一工程施工 1.施工安装规定 （1）滴灌工程施工必须严格按设计进行。修改设计应先征得设计部门同意，经协商取得一致意见后方可实施，必要时需经主管部门审批。 （2）施工前应检查图纸、文件等是否齐全，并核对设计是否与地形、水源、作物种植及首部枢纽位置等相符，发现问题应与设计部门协商，提出合理修改方案。 （3）施工前应检查现场，制定必要的安全措施，严防发生各种事故。 （4）施工前应严格按照工期要求制定计划，确保工程质量，并按期完成。 （5）施工中应随时检查质量，发现不符合要求的应坚决返工，不留隐患。 （6）施工中应注意防洪排水保护农田和林草植被，做好弃土处理。 （7）在施工过程中应做好施工记录。对隐患工程必须填写《隐患工程记录》才能进入下道工序施工。全部工程施工完成应及时编制竣工报告。 2.施工前的准备 （1）应检查图纸、文件等是否齐全，并校对是否与灌区水源、地形、作物种植及首部位置相符，发现问题应与设计部门协商，提出合理修改方案。 （2）应检查现场，制定必要的安全措施，并严格按工期要求编制施工计划。建立施工组织，拟定放样、定线等各项施工顺序，编制劳力、工种、材料、设备、工程进度计划，制定质量检查方法。 （3）按设计要求检查工程设备器材、准备好施工工具。
3.施工程序 （1）施工放样，现场应设测量控制网，并应保留到施工完毕。放样包括首部枢纽和干、支管的管线测量。 （2）基坑开挖，排水及基础处理。 （3）建筑物砌筑，混凝土、砌石、砖石建筑施工，可参照GBJ141《给排水构筑物施工及验收规范》有关规定执行。 （4）回填，回填土应干湿适宜，分层夯实与砌体接触紧密。 4.施工流程图
管道及喷滴灌工程施工方案 一、工程概况 本项目的建设任务和规模主要是：管道及配件施工；喷滴灌工程建筑物施工。 二、管道及配件施工 1、管道施工程序 熟悉图纸和技术资料→测量放线→管槽开挖→管道铺设与安装→管道与设备连接→首部工程安装→试压及冲洗→试运行→竣工验收 2、管道施工应具备的条件 （1）设计图纸及其他技术文件完整齐全，确认具备施工要求。 （2）临时供水、供电等设施已能满足施工要求。 （3）定的施工计划和方案已确认可行，技术交底和必要的技术培训工作已经完成，并以作记录。 （4）管材、管件及其他设备已备齐，并经检验符合设计要求。 （5）与管道安装有关的施工机具已经就位，且能满足施工技术及进度要求。 3、管道安装的一般规定 （1）管道安装前要认真复测管槽、建筑物基坑是否符合图纸要求。 （2）管道安装时，如遇地下水或积水，应采取排水措施。 （3）检查地基的承载能力和稳定性，对不符合设计要求的地方应进行处理，然后再进行安装。 （4）管道穿越公路、沟道等处时，应采取加套管、砌筑涵洞或架空等措施加以保护。 （5）附属设备（如闸阀、水表等）与管道连接后，应垫置加固支撑，避免设备的重量加压在管道上。 （6）管道安装施工过程中，及时填写施工记录并分施工内容进行阶段验收，尤其对一些意外情况的处理应填写清楚。 （7）管道安装工作间断期间，应及时封闭敞开的管口。 （8）管道连接时，应严格按照已定的施工方法和程序进行。确需变更时，必须经技术主管签字，同意后方可实施，并记录在案。 （9）管道工程完工后，及时整理施工记录，绘制竣工图，编写竣工报告等，以备竣工验收。 4、管槽开挖 （1）测量放线 按设计图纸要求，将各级管道、建筑物的位置落实到地面上。用经纬仪、水准仪定出管槽开挖中心线和宽度，用石灰标出开挖线。在管道中心线上每隔30—50m打桩标记，在管线的转折处、有建筑物和安装附属设备的地方及其他需要标记的地方也要打桩。绘制管线纵横断面图、建筑物和附属设备基坑开挖详图
一、工程概况 （1）工程关系 合同名称:古浪县２013年中央财政小型农田水利高效节水灌溉重点县项目 发包单位:古浪县中央财政小型农田水利重点县项目建设管理处 设计单位：武威市水利水电勘测设计院 (２)工程规模及内容 资金来源：中央专项资金和地方配套资金。 计划工期:58天（20１3年9月2日—1０月３０日)。 古浪县2013年中央财政小型农田水利高效节水灌溉重点县项目计划在永丰滩乡三墩村发展大田滴灌面积1800亩，修建设备管理房4间，购置安装滴灌首部系统4套，购置安装智能化计量设施４套。 （３）工程结构形式 古浪县201３年中央财政小型农田水利高效节水灌溉重点县项目计划在永丰滩乡三墩村发展大田滴灌面积1８０0亩,修建设备管理房4间，购置安装滴灌首部系统4套，购置安装智能化计量设施4套。共购置埋设0.6Mpa Φ16０ＰＶC管道15.572kｍ，重量为4７.６5t、购置铺设０.32MpａΦ7５PE管道12.2４km、采购Φ１6滴灌带２０８８.4８km,修建闸阀井16座、排水井36座。 （４）工程特点 1、该工程在施工地点分布上点多面广。 2、每个管理房都是一个独立的灌溉系统,即就是有多个培训对象,施工过程中的技术培训工作相当重要，要保证农民用得懂，用得好，发挥工程效益。 3、有效施工期短，施工期主要集中在农作物收割后以及灌溉的间隙期。
二、编制依据 1、合同名称：古浪县20１3年中央财政小型农田水利高效节水灌溉重点县项目 2、合同编号:ＧLX-XNSZＤX－2０１3-0６ 3、施工规范及标准图集 4、主要规范、规程及其他有关水利水电工程设计和施工技术规范、规程。 ５、验收标准
