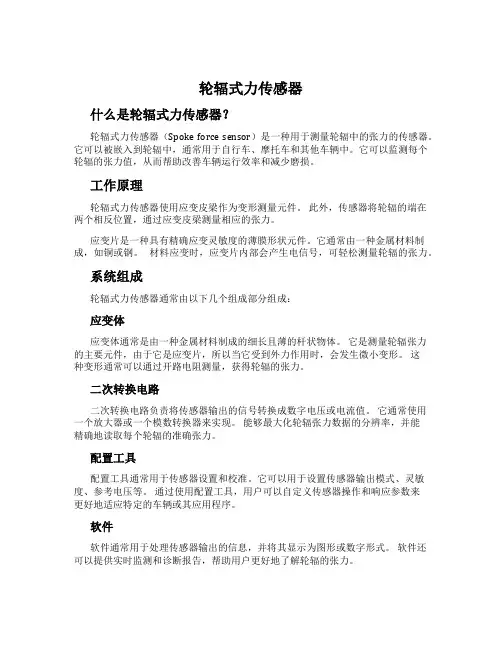

目前轮辐式压力传感器可以适用于多种载荷力的测试，也广泛应用于各种电子秤、水泥配料仓、干粉搅拌机及工业自动化测量控制系统。下面就由传感器销售中心高灵传感为大家介绍一下该产品的相关知识吧，可以帮助大家了解各个类型的传感器。

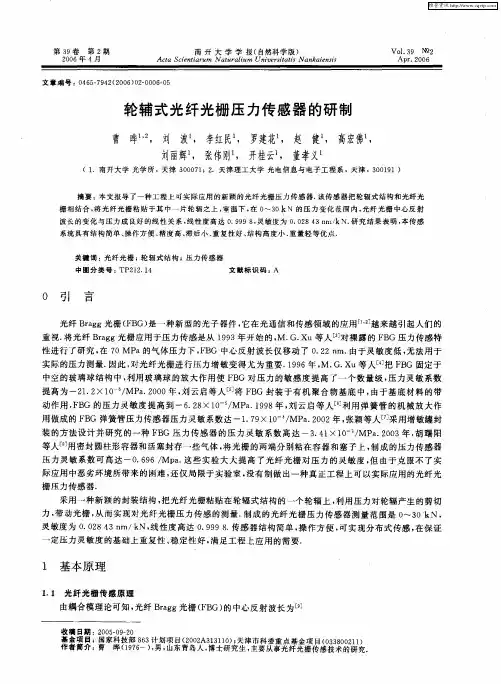

CFBLY轮辐拉压力传感器-量程200kg~100t广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。
目前在市场上常见的轮辐传感器的量程型号如下图展示:
以下是轮辐传感器的主要技术参数，可以帮助大家了解这款产品使用情况，以便能正常使用。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
压力传感器如今已经被越来越多的人所熟知，因为其根据应用行业的不同出现了很多的分支，当然这种传感器在生产的时候是会有自己的质量等级分类的，当然不同的传感器所要达到的一些参数自然也会有所不同。 一、小型压力变送器 这种类型的传感器较好的需要使用316不锈钢隔离膜片结构，且整个机构需要是全不锈结构并且经过灌封处理。量程范围在-100~20Kpa~100Mpa，输出信号是4-20mA、0-5V、0-10V，精度等级0.5%FS(典型)、0.3%FS、0.2%FS、0.1%FS，零点温度漂移0.5%FS(max)，介质兼容与316L不锈钢兼容的各种流质介质，防护等级是IP65。 二、防爆型压力变送器 该种类型的结构应该是不锈钢高强度的外形结构，测量范围是-0.1-0-100MP，测量精度是±0.2%FS（定制）、±0.5%FS，过载压力≤150%FS，长期稳定性≤±0.2%FS/年，测量介质对不锈钢无腐蚀的气体、液体，介质温度在-40-150℃内，不可超过高250℃。 三、轮辐式称重测力传感器 该传感器的额定载荷是0.3～100t，综合精度是0.03或0.05（线性+滞后+重复性），灵敏
度是2.0mV/V，蠕变是±0.03％F·S/30min，零点输出是±1％F·S，工作温度范围需要达到-20℃～+65℃。 四、桥式称重测力传感器 量程、规格、外形及安装尺寸分别是5，10，20，30，40，50t。工作温度时-20℃～+65℃，绝缘电阻大于5000MΩ，安全过载150％F·S。 上述只是对部分压力传感器的质量等级的分享，希望对大家选择有所帮助。南京凯基特电气有限公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温，以及安装调试方便，使用寿命长等特点，欢迎大家咨询了解相关信息。
压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电 信号作输出,给显示仪表显示压力值,或供控制和报警使用。 压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感 器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。 一、压阻式压力传感器 固体受力后电阻率发生变化的现象称为压阻效应。压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片 受压时，膜片的变形将使扩散电阻的阻值发生变化。 压阻式具有极低的价格和较高的精度以及较好的线性特性。 1、压阻式压力传感器基本介绍 压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此 应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩 散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。 半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。半导体应变片与金属应变片相比，最 突出的优点是它的体积小而灵敏高。它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大 即可直接进行测量记录。此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽， 从静态应变至高频动态应变都能测量。由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结 合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。但是半导体应变片也存 在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变 —电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。 扩散型压阻式传感器扩散型压阻传感器的基片是半导体单晶硅。单晶硅是各向异性材料，取向不同时特性不一样。因此必须根据传感器受力变形情况来加工制作扩散硅敏感电阻膜片。 利用半导体压阻效应，可设计成多种类型传感器，其中压力传感器和加速度传感器为压阻式传感器的基本 型式。 硅压阻式压力传感器由外壳、硅膜片（硅杯）和引线等组成。硅膜片是核心部分，其外形状象杯故名硅杯，在硅膜上，用半导体工艺中的扩散掺杂法做成四个相等的电阻，经蒸镀金属电极及连线，接成惠斯登电桥 再用压焊法与外引线相连。膜片的一侧是和被测系数相连接的高压腔，另一侧是低压腔，通常和大气相连，也有做成真空的。当膜片两边存在压力差时，膜片发生变形，产生应力应变，从而使扩散电阻的电阻值发 生变化，电桥失去平衡，输出相对应的电压，其大小就反映了膜片所受压力差值。
《电阻应变片的压力传感器设计》 题目电阻应变片的压力传感器设计时间 201608 班级 2014级 姓名 序号 指导教师 教研室主任 系教学主任 2016年08月 前言
随着科学技术的迅猛发展，非物理量的测试与控制技术，已越来越广泛地应用于航天、航空、交通运输、冶金、机械制造、石化、轻工、技术监督与测试等技术领域，而且也正逐步引入人们的日常生活中去。传感器技术是实现测试与自动控制的重要环节。在测试系统中，被作为一次仪表定位，其主要特征是能准确传递和检测出某一形态的信息，并将其转换成另一形态的信息。 传感器是指那些对被测对象的某一确定的信息具有感受（或响应）与检出功能，并使之按照一定规律转换成与之对应的可输出信号的元器件或装置。其中电阻应变式传感器是被广泛用于电子秤和各种新型机构的测力装置，其精度和范围度是根据需要来选定的。因此，应根据测量对象的要求，恰当地选择精度和范围度是至关重要的。但无论何种条件、场合使用的传感器，均要求其性能稳定，数据可靠，经久耐用。 随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。 本次课程设计的是一个大量程称重传感器，测量范围为1t到100t。 本次课程设计的称重传感器就是利用应变片阻值的变化量来确定弹性元件的微小应变，从而利用力，受力面积及应变之间的关系来确定力的大小，进而求得产生作用力的物体的质量。应变片阻值的变化可以通过后续的处理电路求得。 传感器的设计主要包括弹性元件的设计和处理电路的设计。由于传感器输出的信号是微弱信号，故需要对其进行放大处理；由于传感器输出的信号里混有干扰信号，故需要对其进行检波滤波；由于传感器输出的信号通常都伴随着很大的共模电压（包括干扰电压），故需要设计共模抑制电路。除此之外，还要设计调零电路。 目录
压力传感器的分类及应用原理 教程来源：网络作者：未知点击：28 更新时间：2009-2-16 10:11:30 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1、应变片压力传感器原理与应用 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 金属电阻应变片的内部结构 如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 电阻应变片的工作原理 金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示： 式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m） 我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化（通常是测量电阻两端的电压），即可获得应变金属丝的应变情2、陶瓷压力传感器原理及应用 抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。 陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。 3、扩散硅压力传感器原理及应用 工作原理 被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一
将压力转换为电信号输出的传感器。通常把压力测量仪表中的电测式仪表称为压力传感器。压力传感器一般由弹性敏感元件和位移敏感元件（或应变计）组成。弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变，然后由位移敏感元件（见位移传感器）或应变计（见电阻应变计、半导体应变计）转换为与压力成一定关系的电信号。有时把这两种元件的功能集于一体，如压阻式传感器中的固态压力传感器。压力是生产过程和航天、航空、国防工业中的重要过程参数，不仅需要对它进行快速动态测量，而且还要将测量结果作数字化显示和记录。大型炼油厂、化工厂、发电厂和钢铁厂等的自动化还需要将压力参数远距离传送（见遥测），并要求把压力和其他参数，如温度、流量、粘度等一起转换为数字信号送入计算机。因此压力传感器是极受重视和发展迅速的一种传感器。压力传感器的发展趋势是进一步提高动态响应速度、精度和可靠性以及实现数字化和智能化等。常用压力传感器有电容式压力传感器、变磁阻式压力传感器（见变磁阻式传感器、差动变压器式压力传感器）、霍耳式压力传感器、光纤式压力传感器（见光纤传感器）、谐振式压力传感器等。 传感器的基本知识 一、传感器的定义 国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。 二、传感器的分类 目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种： １、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器 ２、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。 ３、按传感器输出信号的性质分类，可分为：输出为开关量（“１”和"０”或“开”和“关”）的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。 关于传感器的分类： 1.按被测物理量分：如：力，压力，位移，温度，角度传感器等； 2.按照传感器的工作原理分：如：应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等； 3.按照传感器转换能量的方式分： （1）能量转换型：如：压电式、热电偶、光电式传感器等； （2）能量控制型：如：电阻式、电感式、霍尔式等传感器以及热敏电阻、光敏电阻、湿敏电阻等； 4.按照传感器工作机理分： （1）结构型：如：电感式、电容式传感器等； （2）物性型：如：压电式、光电式、各种半导体式传感器等； 5.按照传感器输出信号的形式分： （1）模拟式：传感器输出为模拟电压量； （2）数字式：传感器输出为数字量，如：编码器式传感器。 三、传感器的静态特性 传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方
传感器与检测技术 电阻应变式压力传感器的设计 电阻应变式压力传感器的设计 1. 、方案设计 原理框图如图一所示 数显表头低通滤波相敏检波U 过零比较器 2.2应变片检测原理 电阻应变片（金属丝、箔式或半导体应变片）粘贴在测量压力的弹性元件表面上，当被测压力变化时，弹性元件内部应力变形，这个变形应力使应变片的电阻产生变形，根据所测电阻变化的大小来测量未知压力，也实现本次设计未知质量的检测。 设一根电阻丝，电阻率为?，长度为I,截面积为S,在未受力时的电阻值为
丄----- ① S 如图一所示，电阻丝在拉力F作用下，长度I增加，截面S减少，电阻率T也相 应变化，将引起电阻变化△ R,其值为 . . ：l S , —-p ————② RIS^ 对于半径r为的电阻丝，截面面积S—：r2，则有：ss—2：n r。令电阻丝的 轴向应变为；- J.I，径向应变为?汀r =—巩.丄|)一；，；由材料力学可知， 为电阻丝材料的泊松系数，经整理可得 空—(1+2忙三 R ? 通常把单位应电所引起的电阻相对变化称为电阻丝的灵敏系数，其表达式为 AP P / 从④可以明显看出，电阻丝灵敏系数K由两部分组成：受力后由材料的几何尺 受力引起(1 ^1);由材料电阻率变化引起的(，1耳；_1。对于金属丝材料, (;_1项的值比(1,2丄)小很多，可以忽略，故K = 1 。大量实验证明在电阻丝拉伸比例极限内，电阻的相对变化与应变成正比，即为常数通常金属丝的—1.7?3.6。④可写成 2.3弹性元件的选择及设计 本次设计对质量的检测是通过对压力的检测实现的，所以弹性元件承受物重也即压力，这就要求弹性元件具有较好的韧性、强度及抗疲劳性，通过查设计手册，决定选取合金结构钢
压力传感器 压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面主要介绍这类传感器。 本次选用上海葩星信息科技有限公司的PXF1030型压阻式压力传感器。 压阻式压力传感器原理 压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制。 压阻效应 当力作用于硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异，因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计，前者电阻随压力的变化主要取决于电阻率的变化，后者电阻的变化则主要取决于几何尺寸的变化（应变），而且前者的灵敏度比后者大50～100倍。 电阻式压力传感器与压阻式压力传感器的对比 电阻式压力传感器传动 电阻式传感器是将输入的机械量应变ε转换为电阻值变化的变换元件。电阻变换器的输入量为应变ε-ΔL/L，即材料的长度相对变化量，它是一个无量纲的相对值。通常ε-10-6为一个微应变。电阻变换器的输出量为电阻值的相对变化量ΔR/R0电阻变换器有金属电阻变换器和半导体电阻变换器两种类型。根据半导体材料的压阻效应Δρ/ρ-πσ且σ-Eε其中σ是应力（F/S）；π是压阻系数，E是弹性模量，所以电阻的相对变化为（ΔR/R）≈πEε。要测量其他物理量，如压力、力等，就需要先将应变片贴在相应的弹性元件上，这些物理量被转换为弹性元件的应变，再经应变片将应变转换为电阻输出量。
压力传感器综述 压力传感器是在压力测量系统中，用来感应压力并将压力转换成与压力值成一定关系的电信号输出的敏感元件。根据工作原理不同压力传感器有压阻式、压电式、电容式、应变式、压磁式等类型；由于测量压力高低的不同，压力传感器有高压、中压、低压、微压和负压传感器等；由于用途不同，又有压差传感器、深度传感器、液面传感器、医用传感器以及应用在特殊场合的特种压力传感器；由于应用环境不同，又有一般型、防腐型、防高温型等压力传感器。为了输出标准直流电信号，便于计算机采集及与二次仪表规范配置，压力敏感元件可以与集成运算放大电路组成压力变送器。 1 压力传感器研究现状及发展趋势 传感器技术是现代测量和自动化系统的重要技术之一，从宇宙开发到海底探秘，从生产的过程控制到现代文明生活，几乎每一项技术都离不开传感器，因此，许多国家对传感器技术的发展十分重视，如日本把传感器技术列为六大核心技术(计算机、通信、激光、半导体、超导体和传感器)之一。在各类传感器中压力传感器具有体积小、重量轻、灵敏度高、稳定可靠、成本低、便于集成化的优点，可广泛用于压力、高度、加速度、液体的流量、流速、液位、压强的测量与控制。除此以外，还广泛应用于水利、地质、气象、化工、医疗卫生等方面。由于该技术是平面工艺与立体加工相结合，又便于集成化，所以可用来制成血压计、风速计、水速计、压力表、电子称以及自动报警装置等。压力传感器已成为各类传感器中技术最成熟、性能最稳定、性价比最高的一类传感器。因此对于从事现代测量与自动控制专业的技术人员必须了解和熟识国内外压力传感器的研究现状和发展趋势。 1.1 压力传感器的发展历程 现代压力传感器以半导体传感器的发明为标志，而半导体传感器的发展可以分为四个阶段： (1)发明阶段(1945-1960年)：这个阶段主要是以1947年双极性晶体管的发明为标志。此后，半导体材料的这一特性得到较广泛应用。史密斯(CS。Smith)与1945发现了硅与锗的压阻效应，即当有外力作用于半导体材料时，其电阻将明显发生变化。依据此原理制成的压力传感器是把应变电阻片粘在金属薄膜上，即将力信号转化为电信号进行测量。此阶段最小尺寸大约为1cm。 (2)技术发展阶段(1960-1970年)：随着硅扩散技术的发展，技术人员在硅的(001)或(110)晶面选择合适的晶向直接把应变电阻扩散在晶面上，然后在背面加工成凹形，形成较薄的硅弹性膜片，称为硅杯。这种形式的硅杯传感器具有体积小、重量轻、灵敏度高、稳定性好、成本低、便于集成化的优点实现了金属-硅共晶体，为商业化发展提供了可能。 (3)商业化集成加工阶段(1970-1980年)：在硅杯扩散理论的基础上应用了硅的各向异性的腐蚀技术，扩散硅传感器其加工工艺以硅的各项异性腐蚀技术为主，发展成为可以自动控制硅膜厚度的硅各向异性加工技术，主要有V形槽法、浓硼自动中止法、阳极氧化法自动中止法和微机控制自动中止法。由于可以在多个表面同时进行腐蚀，数千个硅压力膜可以同时生产，实现了集成化的工厂加工模式，成本进一步降低。 (4)微机械加工阶段(1980年-今)：上世纪末出现的纳米技术，使得微机械加工工艺成为可能。通过微机械加工工艺可以由计算机控制加工出结构型的压力传感器，其线度可以控制
压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，江苏省苏科仪表有限公司技术部的同志就简单介绍一些常用传感器原理及其应用。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、应变片压力传感器原理与应用： 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 1．1、金属电阻应变片的内部结构：它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 1．2、电阻应变片的工作原理：金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示： 式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m）
(1) 1 dR d R dA A 四种压力传感器的基本工作原理及特点 一：电阻应变式传感器 1 1电阻应变式传感器定义 被测的动态压力作用在弹性敏感元件上， 使它产生变形，在其变形的部位粘 贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称 为电阻应变式压力传感器。 1.2电阻应变式传感器的工作原理 电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片 箔式应变片是以厚度为0.002―― 0.008mm 的金属箔片作为敏感栅材料，，箔 栅宽度为0.003――0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝 （直 径0. 015--0. 05mm ），平行地排成栅形（一般2――40条），电阻值60――200 ?， 通常为 120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即 制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于 待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时， 电阻片 也跟随变形。如下图所示。B 为栅宽，L 为基长。 I 绘式应吏片 b ）笹式应变片 材料的电阻变化率由下式决定:
式中; R—材料电阻2
3 —材料电阻率 由材料力学知识得; K —金属电阻应变片的敏感度系数 式中K 对于确定购金属材料在一定的范围内为一常数，将微分 dR 、dL 改写成增 量出、/L,可得 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形 而形应变值可由丝式应变片或箔式应变片测出，从而得到了 ZR 的变化，也就得 到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点 「测低压用的膜片式压力传感器 常用的电阻应变式压力传感器包括彳测中压用的膜片一一应变筒式压力传感器 -测高压用 的应变筒式压力传感器 1.3.1膜片一一应变筒式压力传感器的特点 该传感器的特点是具有 较高的强度和抗冲击稳定性，具有优良的静态特性、 动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。 适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如 火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性 较大。但小压力测量中由于变形很小，非线性误差可小于 0.5%，同时又有较高 的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片一应变筒式压力传感器相比， 自振频率较低，因此在低dR "R [(1 2 ) C(1 2 )]
MEMS压力传感器原理与应用 摘要：简述MEMS压力传感器的结构与工作原理，以及应用技术，MEMS压力传感器Die的设计、生产成本分析，从系统应用到销售链。 关键词：MEMS压力传感器 惠斯顿电桥 硅薄膜应力杯 硅压阻式压力传感器硅电容式压力传感器 MEMS（微电子机械系统）是指集微型传感器、执行器以及信号处理和控制电路、接口电路、通信和电源于一体的微型机电系统。 MEMS压力传感器可以用类似集成电路（IC）设计技术和制造工艺，进行高精度、低成本的大批量生产，从而为消费电子和工业过程控制产品用低廉的成本大量使用MEMS传感器打开方便之门，使压力控制变得简单易用和智能化。传统的机械量压力传感器是基于金属弹性体受力变形，由机械量弹性变形到电量转换输出，因此它不可能如MEMS压力传感器那样做得像IC那么微小，成本也远远高于MEMS压力传感器。相对于传统的机械量传感器，MEMS压力传感器的尺寸更小，最大的不超过1cm，使性价比相对于传统“机械”制造技术大幅度提高。 MEMS压力传感器原理 目前的MEMS压力传感器有硅压阻式压力传感器和硅电容式压力传感器，两者 都是在硅片上生成的微机械电子传感器。 硅压阻式压力传感器是采用高精密半导体电阻应变片组成惠斯顿电桥作为力电变换测量电路的，具有较高的测量精度、较低的功耗，极低的成本。惠斯顿电桥的压阻式传感器，如无压力变化，其输出为零，几乎不耗电。其电原理如图1所示。硅压阻式压力传感器其应变片电桥的光刻版本如图2。 MEMS硅压阻式压力传感器采用周边固定的圆形的应力杯硅薄膜内壁，采用MEMS技术直接将四个高精密半导体应变片刻制在其表面应力最大处，组成惠斯顿测量电桥，作为力电变换测量电路，将压力这个物理量直接变换成电量，其测量精度能达0.01%～0.03%FS。硅压阻式压力传感器结构如图3所示，上下二层是玻璃体，中间是硅片，硅片中部做成一应力杯，其应力硅薄膜上部有一真空
前言 (1) 1 压力传感器 (1) 1.1压力传感器的简介 (1) 1.2 压力传感器的种类 (1) 1.3压力传感器的结构与特点 (1) 2 智能压力传感器 (1) 2.1智能压力传感器的构造 (1) 2.2智能压力传感器的作用 (2) 2.3智能压力传感器的优势 (2) 与传统传感器相比，智能压力传感器的特点是： (2) 2.4智能压力传感器的前景 (3) 3 智能压力传感器的系统设计 (3) 3.1系统结构整体设计 (3) 3.2系统的特点 (3) 4 系统硬件设计 (4) 4.1前端传感器模块 (4) 4.2信号调理电路模块 (5) 4.3 A/D转换模块 (5) 4.4微处理器 (8) 4.5显示模块 (9) 4.6温度补偿模块 (11) 4.7 硬件设计原理图 (11) 5软件程序设计 (16) 5.1软件程序语言介绍 (16) 5.2程序流程图 (16) 5.3 C语言程序设计 (16) 6问题与探究 (16) 7总结................................................................................... 错误！未定义书签。
参考文献 (17)
淮南师范学院2014届本科毕业论文 前言 压力传感器是目前最为大众常见所知的传统传感器，这种传感器以压力形变为指标体现压力变化，这种结构传感器存在质量大，敏感度低，不能和电路器件相连使用等缺陷。随便科技的进步，半导体的迅猛发展，半导体压力传感器的诞生弥补了这些不足，半导体压力传感器，不仅体积小，重量轻，而且可以和电路元器件配套使用，从而大大的提高了智能化和可操作性。压力传感器大大的推动了传感器的发展，让人们能够更好的实现压力体现发展。 1 压力传感器 1.1压力传感器的简介 压力传感器是最为普遍的一种传感器，大多使用在各种自动化环境中，涉及到电力石化，军工科技，船舶制造，数码产品等多方面。一般压力传感器都是用模拟信号转换成输出信号，将输出信号转换为数值表现。这种转换方式大大的提高了工作效率。进而为智能化提供了强有力的发展基础。 1.2 压力传感器的种类 压力传感器通常分为以下几种：1；电容式，2；电阻式，3；压电式，4；电感式，5；智能式。智能式传感器是通过和微处理器相连，与传感器相结合，从而产生了智能化效果，它具有信号处理，信号记忆和逻辑思辨的能力。 1.3压力传感器的结构与特点 本次论文采用差压式电容传感器，电容式传感器灵敏度高，性价比高，操作简单，质量高，过载能力强，在极端环境下，能够稳定工作，提供持续的传感能力，保证了整个元器件工作，并把环境影响降到最低，特点鲜明。 2 智能压力传感器 2.1智能压力传感器的构造 智能压力传感器是利用精密机械制造工艺和集成电路原理，将智能芯片和传感器紧密结合在一个半导体原件上，与传统传感器相比，智能式传感器体积更小，质量小，适用范围更大。整个智能压力传感器结构如下图所示；
随着新材料、航空航天和高端制造业等产业集群的发展，对此传感器的需求也迅速增长。下面就由轮辐式测力传感器厂家高灵传感为大家详细介绍下该设备的最新研究状况，帮助大家对该产品的发展前景有新的认识。 将轮辐式测力传感器与以往单纯的机械技术结合, 可以将信息反馈给其他设备。将自动化引入许多疗领域中,可以减少操作中的人为错误。测力传感器提供的数据被永久记录下来,这样也可大大改进疗过程的跟踪记录,便于责任确认和大数据分析。压力传感器进行液位测量时的一一个好处是非接触性,在进行测量时,与机械和静力学的方式相比,不需要过多部件与液体进行接触,安装相对比较方便。此外,在测量原理上相比激光和超声波等同类非接触测量方式,压力传感器测原理关系式更加简单且具有线性性,在数据处理分析和处理上更加直观。
该课题的验收表明我国已经掌握了具有自主知识产权的材料微 观力学性能测试仪器及其批量制造的核心关键技术，实现了我国自主知识产权原位测试仪器的突破,提升了我国自主研制仪器的技术水平,推进了传统试验机行业转型升级,丰富了现有材料力学性能测试 理论、技术与标准体系,在人才培养、学科建设和产学研合作等方面发挥了重要作用,扩大了我国在力学性能测试领域的国际影响力。 蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产 出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
电容式压力传感器的检测电路及仿真 摘要 本文详细的描述了电容式压力传感器的结构，工作原理，特性，发展现状和趋势等。并且在此基础上提出了电容式压力传感器的检测电路及其仿真方法，详细的分析了压力大小与电路输出电压之间的关系。 关键词：传感器，工作原理，特性，检测电路，发展 I
目录 摘要....................................................................................................I 1 绪论 (3) 2 压力传感器的结构 (3) 3 压力传感器的工作原理 (3) 4 电容式压力传感器 (5) 4.1 电容式传感器的原理及其分类 (5) 4.1.1 电容式传感器的原理 (5) 4.1.2 电容式传感器的分类 (6) 4.2 电容式压力传感器的工作原理 (7) 4.3 电容式压力传感器的特性 (7) 4.4 电容式压力传感器的等效电路 (8) 5 电容式压力传感器的检测电路 (9) 5.1 检测电路 (9) 5.2 结果分析 (11) 5.3 影响电容传感器精度的因素及提高精度的措施 (12) 5.3.1 边缘效应的影响 (12) 5.3.2 寄生电容的影响 (12) 5.3.3 温度影响 (12) 6 电容式压力传感器的应用 (13) 7 电容式压力传感器的发展 (13) 8 结论 (14) 致谢 (16) 参考文献 (17) I I
1绪论 科学技术的不断发展极大地丰富了压力测量产品的种类，现在，压力传感器的敏感原理不仅有电容式、压阻式、金属应变式、霍尔式、振筒式等等但仍以电容式、压阻式和金属应变式传感器最为多见。金属应变式压力传感器是一种历史较长的压力传感器，但由于它存在迟滞、蠕变及温度性能差等缺点，其应用场合受到了很大的限制。压阻式传感器是利用半导体压阻效应制造的一种新型的传感器，它具有制造方便，成本低廉等特点，因此在非电物理量的测试、控制中得到了广泛的应用。尤其是在航天、航空、常规武器、船舶、交通运输、冶金、机械制造、化工、轻工、生物医学工程、自动测量与计量、称量等技术领域。电容式压力传感器是应用最广泛的一种压力传感器。 2压力传感器的结构 压力传感器的结构如图1 所示。固定电极的半径为r0 ，厚度为h 的膜片组成可动电极，固定电极与可动电极间距离为d ，用绝缘体将可动电极固定。 图 1压力传感器结构图 3压力传感器的工作原理 在流体压力p 的作用下，膜片弯曲变形，则在r 处的挠度为 式中:μ为弹性元件材料的泊松比，E 为杨氏模量。在r = 0 处，挠度最大，为 3
Open Journal of Transportation Technologies 交通技术, 2019, 8(6), 387-392 Published Online November 2019 in Hans. https://www.doczj.com/doc/1517253931.html,/journal/ojtt https://https://www.doczj.com/doc/1517253931.html,/10.12677/ojtt.2019.86047 Subway Station Passenger Flow Induction System Based on Pressure Sensor Array Pingchong Wei, Hao Li, Yangkun Dong, Yuhang Wang, Longwei Dong, Chun Wang, Yuanye Zhang School of Transportation and Vehicle Engineering, Shandong University of Technology, Zibo Shandong Received: Oct. 22nd, 2019; accepted: Nov. 1st, 2019; published: Nov. 8th, 2019 Abstract According to the research on the behavior of waiting passengers on subway platform, it is found that the distribution of waiting passengers is closely related to the location of platform entrance and exit, and passengers are more likely to stay in the entrance position. In addition, the distribu-tion of waiting passengers often does not match the passenger density of the corresponding car-riage because of the opaque information of the subway carriage. With the rapid growth of subway passenger flow, the problems of traffic congestion and waste of space-time resources become in-creasingly prominent. In order to solve the above problems, this paper proposes a method to detect the passenger density in real time by using pressure sensors arranged in array. The system first collects the passenger pressure in each compartment of the train in real time, then judges the congestion level of each compartment by establishing the model of passenger pressure and the congestion degree of the compartment, and informs the waiting passengers of the congestion de-gree in each compartment by using the guidance display screen and the indicator lamp, so as to make the waiting passengers choose the reasonable boarding position. Finally, the system realizes the effective induction of waiting passenger flow, thus alleviating the problem of waiting conges-tion and improving the efficiency of subway operation. Keywords Metro Platform, Pressure Sensor, Passenger Distribution, Passenger Flow Induction 基于压力传感器阵列的地铁站台客流诱导系统 魏平冲，李皓，董洋鲲，王雨航，董龙威，王淳，张媛烨 山东理工大学交通与车辆工程学院，山东淄博 收稿日期：2019年10月22日；录用日期：2019年11月1日；发布日期：2019年11月8日
电容式压力传感器 一、概念 电容式压力传感器（capacitive type pressure transducer），是一种可以利用电容敏感的原件把被测量的压力转换成为跟它有一定的关系的电信号输出的精密测量仪器。 二、结构与工作原理 它通常是使用镀金属薄膜或者是圆形金属薄膜来做电容器的其中一个电极。在薄膜感受到压力的时候，它会变形的，此时薄膜跟固定的电极间所产生的电容量就会发生改变。测量电路就可以输出跟电压形成一定的关系的电信号。它的应用非常广泛，之所以应用这么广泛，是因为它的优点有很多：它的分辨率很高；它可以进行动态的检测；它的结构很简单，并不复杂；它可以在很恶劣的工作环境下正常工作，解决人不可以测量的很多问题；它可以是非接触测量的，很方便。 三、分类 电容式压力传感器是极距变化型的电容式传感器，有差动电容式和单电容式之分。 （1）差动电容式压力传感器 其受压膜片电极是处于两个固定的电极之间的，可以形成两个电容器。当受到压力的作用的时候，其中一个电容器的容量就会变大，而另一个电容器的容量就会相应地变小，而测量的结果是由差动式的电路输出的。此传感器的固定的电极是由在凹而曲的玻璃的表层上面镀上金属层而制造出来的。当过载的时候，膜片就会受到凹面的保护，所以，它是不会破裂的。相对于单电容式压力传感器来说，它的线性度较好，灵敏度也较高，但是在加工方面就比较困难了，还有它不
可以完成对被测的液体或者是气体的隔离，所以，它不适合使用在有杂质的或者是有腐蚀性的流体之中。 （2）单电容式压力传感器 它是由固定的电极和圆形的薄膜组成的。当受到压力作用的时候，薄膜就会发生变形，这样就会改变电容器的容量。它的灵敏度大概是跟薄膜与固定的电极之间的距离和薄膜的张力成反比关系的；而跟压力和薄膜的面积成正比关系的。有另外的一种型式，它是跟固定电极取凹形球面状的，而膜片是周围边缘的固定的张紧的平面，膜片能够使用塑料接着镀上金属层的这个方法制造而成的。这一种型式比较适合于测量低压这个工作条件的，它有比较高的过载能力。当然，要测量高压工作条件的话，可使用带有活塞动极膜片制造而成的单电容式压力传感器。这一种型式的传感器能够把膜片的直接的受压面积变小，这样就方便使用比较薄的膜片以致来提高它的灵敏度。它还有一个操作是用来提高抗干扰能力的，就是跟各种的保护和补偿部还有放大电路的整体整合在一起。这一种传感器就适用于对飞行物体进行遥测和在动态高压的工作条件下测量。单电容式压力传感器还可以分为听诊器式和传声器式这两种类型的。 四、厂家生产的压力传感器举例 1、电容式压力传感器血压计用电容式压力传感器SENSOR1 （由登方电子有限公司生产的） 品牌型号
