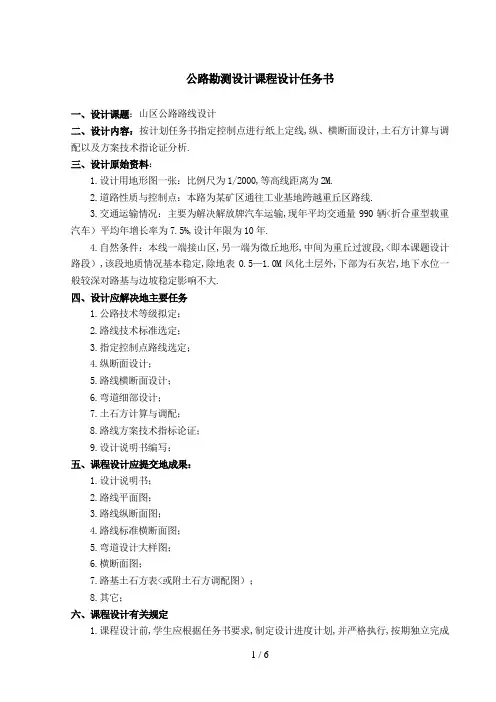

课程设计任务书
SY-027
课程设计任务书(路线平纵横课程设计)
设计题目
系别专业
学生姓名班级
指导教师系主任
完成期限:
200 年月日开始
200 年月日结束
课程设计指导书(路线平纵横课程设计)
设计题目
系别专业
学生姓名班级
指导教师系主任
完成期限:
200 年月日开始
200 年月日结束
路线平纵横课程设计指导书
一、目的和要求
（一）目的
路线平纵横课程设计是一个重要教学环节，也是学生在学校完成设计员基本训练的一个重要阶段。学生在学完基础课、专业基础课、专业课以后，在教师指导下独立完成一段公路设计任务，通过课程设计综合运用与巩固已学完的技术基础知识与专业知识，培养分析问题与解决实际问题的能力，发展学生智力，为毕业后能较快的适应工作需要打下基础。
（二）要求
1 、设计中学生根据所给资料及查阅补充的必要材料，认真分析研究，拟定设计方案。经过计算对比，进行必要的修改后完成最后的设计成果。设计成果包括设计图纸、设计表格、计算过程和结果、以及设计说明书。
2 、学生应在教师指导下独立思考、独立完成本次课程设计，作为评定成绩的依据。允许同学间相互研究讨论，但不得搬用和抄袭他人的成果。
3 、图纸要保持整洁，说明书要有条理，简单明了，计算数据要准确。
4 、课程设计所需文具
比例尺 1 根、三角板一付（ 22cm ）、圆规一支、分规一支以及计算纸、计算用稿纸和说明书用纸和铅笔、橡皮、小刀等。
本次课程设计一般有下列几方面内容：
（ 1 ）公路技术等级的确定；
（ 2 ）公路平面设计（实地定线）；平面设计图纸
（ 3 ）“技术标准”中几何指标的选择与计算；
（ 4 ）公路纵断面设计；纵断面设计图
特殊路基横断面设计图.
（ 6 ）填写直线、曲线及转角表
（ 7 ）填写路基设计表
（ 8）填写逐桩坐标表
（ 9 ）填写水准点表
二、课程设计的步骤和方法
（一）技术等级的确定
公路技术等级的选用应根据公路网的规划，从全局出发，适当考虑远景发展的交通量，结合公路的使用任务和性质综合确定，见“道勘”教材。因此，公路技术等级的选用是一项比较复杂的问题，一般由上级有关交通部门确定。本设计综合考虑了多方面因素，拟定为二级公路,设计速度80公里/每小时。
（二）实地定线资料的分析
1、定线
在所给实地定线资料的基础上，参照各“经济点”和“活动点”的位置，按规定的技术标准反复试线才能得到满意的结果。具体方法见“道勘”教材。
2、纵断面设计
路线确定后，量出路中心线穿过每一等高线的标号和高程，绘制纵断面图和进行纵断面设计。
3、要求
根据实地定线的特点，本次课程设计要求在最后上交课程设计成果时，必须把有关计算一并编写在设计说明书中，作为评定成绩的依据。
（三）公路平面设计
1 、圆曲线半径的原则
（ 1 ）确定圆曲线半径的原则
① 各级公路的圆曲线半径应尽量采用较大的半径，在一般情况下，宜选用大于《标准》所规定的该级一般最小半径。只有当地形、地物或其他条件限制时，方可采用小于一般最小半径，不要轻易采用极限最小半径。
② 圆曲线半径的选定，除要与弯道本身所在位置的地形、地物条件相适应，使曲线沿理想的位置通过外，还要考虑与弯道前后的线形标准相协调。
③ 圆曲线半径过大也失去意义，因此最大半径不宜超过 10000m ，以利于设计与施工。
④ 各级公路不论转角大小，均应设置曲线（包括圆曲线和缓和曲线）。
（ 2 ）确定路线导线交点转角
首先在地形图上，从起点由左向右编写转角号，即 JD 1 、 JD 2 、JD 3 ……。确定路线导线交点转角要用正切法。不得用量角器直接量取。
（ 3 ）考虑圆曲线半径选定的原则和转角值，确定该路段每个交点的圆曲线半径，并计确定圆曲线要素。
①、将各交点处圆曲线半径与“道勘”教材对比，当圆曲线半径小于不设超高的圆曲线最小半径，应在该交点处圆曲线两端设置缓和曲线，缓和曲线计算步骤如教材所示
②、在实际路线测量时，用钢尺丈量直线距离，设置整桩与加桩，在交点处设置平曲线。在进行本课程设计时，是根据所给的实地地形资料由路线起点从左向右用比例尺（ 1 ∶ 2000 ）量距，桩距采用 50 米，加桩视地形变化而定，加桩采用整米数。
（ 4 ）直线上整桩（ 50 、100 ……）与平面线基本的量法见下图：
①从路线起点用比例尺（ 1 ∶ 2000 ）沿路线中线由左向右量距，每隔 50 米处用铅笔垂直中线方向画一小横线，在百米处紧靠路中线上方用铅笔写上 1 、 2 、3 ……，即里程 K0+100 、 K0+200 、K0+300 ……，一直量至第一个交点（ JD1 ）处，如上图得交点桩号 K0+283 。
②确定平曲线基本桩位置和桩号
用比例尺从交点 JD 1 处沿导线向回量 T 或 T h ，得圆曲线或第一缓和曲线起点位置，沿路线前进方向中线量 T 或 T h ，得圆曲线或第一缓和曲线的终点位置，沿交点 JD 1 的分线向圆心方向量外距 E ，得曲线中点位置。
③计算曲线基本桩桩号
按“测量学”教材圆曲线基本桩桩号计算格式计算 ZY 、 QZ 、 YZ 桩号，按“公勘”教材基本桩桩号计算格式计算 ZH 、 HY 、 QZ 、 YH 和 HZ 桩号。
④将基本桩桩号如 ZYK0+233 等用铅笔垂直中线方向标在曲线外侧（ QZ 桩号可不标出）。
⑤再以 YZ 或 HZ 为准，以同样方法向路线前进方向量取直线上整桩和平曲线上的基本桩，直至路线终点。
（ 5 ）路线加桩，见“道勘”教材。
本课程设计要求一般只设置地形加桩，在路线范围内，纵向与横向地形有显著变化处，应钉设地形加桩。还应注意，在平曲线上地形变化处也应设加桩。
4 、直线曲线及转角表和路基设计表的填写
（ 1 ）路线各交点转角、圆曲线半径、曲线要素和曲线上基本桩设置完毕后，应将上述有关数据填写在“直线曲线及转角表”内。它包括交点号、交点桩号、转角度、曲线各部分数值、曲线位置（桩号）、直线长度及方向角和测量断链等 22 项。。该表交点号先填写起点，再填写 JD 1 、JD 2 ……，最后填写终点。表中直线长度 L ，是指两交点间的直线部分长度，其值为相邻两平曲线起、终点桩号之差。如 JD 2 平曲线终点桩号为 K0+625 ， JD 3 平曲线起点桩号为 K0+846 ，则 JD 2 ~JD 3 之间直线长度为： L = (K0+846) － (K0+625)= 221m 。路线起点到 JD 1 间的直线长度和最后一个交点 JD n 道路线终点之间的直线长度如何计算，请设计者自行考虑。
（ 2 ）路线的整桩、加桩和曲线基本桩桩号随时记在草稿纸上，再填写在“路基设计表”中，见“道勘”教材。
5 、超高与加宽的设置
（ 1 ）超高
当圆曲线半径小于不设超高的最小半径时，根据公路等级、地形和圆曲线半径值，按“道勘”教材确定曲线部分全超高值。
超高缓和段或缓和曲线上整桩或加桩的超高值计算，可按“道勘”教材计算。路拱横坡值可根据公路等级参照“路基路面工程”教材选用。
（ 2 ）加宽
当圆曲线半径等于或小于 250m ，双车道路面设置的全加宽值先按“道勘”教材计算，再选用。
超高缓和段或缓和曲线上整桩或加桩的加宽值计算，以外接法加工形式按“道勘”教材计算。
（ 3 ）将超高、加宽计算值（按相应桩号）填入“路基设计表”中。
6 、有关平面布局保证，可在横断面设计中考虑。
（四）公路纵断面设计
纵断面设计见“道勘”教材有关内容。
1 、点绘纵断面图
在米厘方格纸上点绘出里程、桩号、直线与平曲线、地面高程和地面线，并将桥涵、地质土壤与纵坡设计有关资料在纵断面图纸上标明。横坐标比例尺用 1 ∶ 2000 ，纵坐标采用 1 ∶ 200 。
（ 1 ）每个课程设计题路线里程大约 1.4km 。
（ 2 ）各桩号地面标高的确定
在实际设计中，各桩号的地面标高由水准测量提供，进行本设计时，各桩号地面高程从所给资料上相应桩号位置确定，即该桩号位置在某相邻两条等高线之间，用内插法确定高程，举例如下：
如有 K1+700 、 K1+765 、 K1+800 三个桩，则其各桩高程为：
① K1+700 桩在等高线 304 和 306 之间，沿路线方向两等高线间距为 1.6cm ，
K1+700 桩距 304 为 0.42cm ，而等高距为 2m ，则 K1+700 地面高程为：
304+ （ 2 × 0.42 ）/ 1.6 = 304 + 0.525 = 304.525 ≈ 304.53 （取小数点后两位）
② K1+765 在等高线 308 和 310 之间，沿路线中线方向两等高线间距 1.1cm ，
K1+765 桩距 310 为 0.35cm ，等高距为 2m ，则 K1+765 桩地面高程为：
310+ （ 2 × 0.35 ） / 1.1 = 310 + 0.636 = 309.364 ≈ 309.36
③ K1+800 正好在 312 上，其高程为 312 。
（ 3 ）各桩地面高程确定后，随时填入路基设计表对应位置上。各桩高程确定并填入路基设计表后，就可根据地面高程将各桩点绘在纵断面图上。
应注意：在标出纵向坐标整 10 米高程前，应注意每张图各桩高程中，最大高程与最小高程两个桩的高差是多少，这样即可将纵坐标整 10 米高程摆在适中位置，避免纵断面地面线过于靠上或靠下。
2 、标出控制点
由于本设计为作业性质，是实测资料，不必考虑过多问题，仅给出路线起终点标高。
3 、拉坡
纵坡设计考虑“道勘”教材一般规定与要求、纵断面图布置有关内容，具体拉坡方法见教材。
4 、计算变坡点和各桩高程
纵坡和变坡点确定后，即可计算变坡点和各桩高程，先计算变坡点高程，再计算各桩高程（起点控制点高程已给出），并将各桩高程填入“路基设计表”内。此为竖曲线之设计标高。
5 、竖曲线设计
（ 1 ）先根据“道勘”教材计算凸形、凹形竖曲线小半径（根据不同路线等级停车视距），再根据竖曲线设计原则选择“各变坡点竖曲线半径”。
（ 2 ）计算各竖曲线要素
利用“道勘”教材计算各竖曲线要素，并填写“路基设计表”。
（ 3 ）计算竖曲线上各桩距切点距离和改正值，并将有关数值填入“路基设计表”。
6 、计算设计标高、填挖高度和施工时中桩填挖高度，并将有关数值填入“路基设计表中。
7 、在拉坡时，还应考虑平、纵配合。
8 、应将纵断面设计所考虑的具体问题写在说明书中。
（五）横断面设计
1 、点绘横断面地面线
横断面的比例尺采用 1 ∶ 200 （纵、横）。在实际测设时，横断面地面线是由测设队横断面实测的，课程设计中按如下方法绘测。
（ 1 ）设计要求对选出的 1 公里路线，逐桩绘出垂直中线两侧和 20 米范围内地面线。
（ 2 ）将三角板或比例尺垂直中线放在某一桩上（从起点桩开始），此时某桩地面高程已知，从三角板或比例尺上与等高线相交处读出水平距离与高差（以路中线为原点，左右各 20 米范围内）。注意：此时地形图上比例尺为 1 ∶ 2000 。现以指导书“纵断面设计”为例：
求 K1+700 桩横断面地面线——将三角板或比例尺放在 K1+700 桩上，并与路中线垂直。
①左 0.13cm 与 304 等高线相交，水平距离为20 × 0.13 = 2.6m ，高差为 K1+700 地面高程 304.53 － 304 = 0.53m 。
②左 0.5cm 与 302 等高线相交，水平距离为20 × 0.5 = 10m ，高差为 304.53 –302 = 2.53m 。
③左 1cm 与 302 等高线相交，水平距离为 20m ，高差为 304.53 –300 = 4.53m 。
由上例可知，所求水平距离与高差紧切割的等高线为准，但需注意，此时所用比例为地形图比例 1 ∶ 2000 。中线右边 20m 的水平距离与高差求法同上。
（ 3 ）将水平距离与高差（以路中线为准）按 1 ∶ 200 比例尺点绘在米厘方格纸上，各点边线即为横断面地面线。
（ 4 ）若采用105 × 75 厘米方格纸，横向截开为两张，每张约为50 × 75 ，以 75cm 边为水平方向绘制横截面地面线。水平方向可在 10 、 25 、 40 、 55 和65cm 安排 5 行，其中地面线相互有干扰，对设计影响不大，竖直方向每隔 5cm 绘一图，即将地面线中心线置于 5 、 10 、15cm ……处，但上、下各留 5cm 空余。
（ 5 ）绘制横断面地面线时，从图纸左侧 10cm 竖直行开始，由上向下排列桩号，第二行亦从下向上排列桩号。此要求与野外实测横断面地面线相同。若不是采用 50 × 75 厘米方格纸。其横竖间隔尺寸与上述要求相同。
2 、设计横断面设计线（戴帽子）
横断面设计线的绘制步骤见“道勘”教材中。
（ 1 ）挖方路段或填方高度小于 50cm 地段的边沟尺寸，可统一采用梯形。底宽
50cm 、深 50cm ，若拟定为石方地段，可统一采用三角板或矩型边沟。
（ 3 ）路堤边坡一般采用 1 ∶ 1.5 ，路垫边坡可参照“道勘”教材选用，也可按当地经验数字选用。
3、绘制标准横断面图
横断面设计完成后，将 1 公里范围内的横断面与“道勘”教材中“十种典型横断面图”对比，看包括那几种典型横断面。例如：有 a ）一般路堑、 b ）一般路堤、c ）半填半挖路基、 d ）护肩路基、 e ）护脚路基等 5 种，则参照教材有关说明，在图纸上（可采用米厘方格纸或白色图纸）绘出五种典型横断面图，供施工时应用，比例一般用 1 ∶ 200 。注意：图纸大小视典型横断面图数量而定，几种典型横断面图在图纸上要安排得当。
（六）本课程设计总说明书的编写要求及内容
1课程设计说明书的编写要求
①总说明书的字数要求在3000字以上。
②要求统一用A3纸电子打印。
③一级标题及内容用宋体“四”号字；二级标题及内容用宋体“小四”号字；三级
标题及内容用宋体“五”号字。
④总设计说明书封皮的排版请参照院课程设计规范要求的统一格式。
⑤正文：要求思路清晰，步骤完整，内容正确，排版规范；公式：要求统一用公式
编辑器编写。
2课程设计说明书的编写内容
①本课程设计的题目名称。（如：哈大公路肇东至安达K0+000—K2+100段路线平纵
横课程设计）。
②课程设计的基础资料。（请参照设计任务书）
③课程设计任务的介绍。（请参照设计任务书）
④简单介绍本次课程设计的目的和意义。
⑤本课程设计的主要内容。（请参照本指导书中的介绍，结合自己的设计进行详细
编写和计算）
⑥对本次课程设计的收获总结。（要求结合自己的设计独立编写，严禁雷同）
路线课程设计工作的几点说明
一、课程设计进度计划可参照下列安排：
1实地定线资料分析0.5天
2平面设计2.0天
3纵断面设计2.0天
4横断面设计3.0
5设计相关表格的填写1.0天
6设计说明书 1.0 天
7学生成绩评定0.5天
二、课程设计的内容按任务书和指导书要求进行，具体内容可根据指导老师的安排有
所增减，但主要内容必须按时完成。
三、在做课程设计每一部分内容前，同学必须熟读教材和有关参考资料，这样会有利
于课程设计顺利进行。
四、课程设计完成以后，由指导教师按课程设计评定标准进行学生成绩评定。
五、课程设计成绩评定标准：课程设计成绩按五级分制，即优秀、良好、中、及格和不及格。一般以指导教师评定的成绩为主。评分标准如下：
1 ．优秀——按时完成课程设计，内容符合任务书和指导书要求，无重大原则问题，并在某些问题上有独立见解，说明书条理清楚符合编写规范，图纸整洁，计算无错误。
2 ．良好——按时完成课程设计，内容基本符合任务书和指导书要求，无重大原则问题，说明书有条理符合编写规范，图纸整洁，计算无错误。
3．中等——按时完成课程设计，内容基本符合任务书和指导书要求，无重大原则问题，说明书条理一般符合编写规范，图纸基本整洁，计算基本无错误。
4 ．及格——按时完成课程设计，内容基本符合任务书和指导书要求，设计基本无较大问题，说明书条理一般但部分不符合编写规范，图纸基本整洁，计算基本无错误。
5 ．不及格——不能按时完成课程设计，设计成果有重大原则问题，说明书较乱，图纸不整洁，计算错误较多。
山东建筑大学课程设计任务书 指导教师（签字）：教研室主任（签字）： 年月日
