二氧化碳保护焊接规范和操作工艺作业指导书分类:默认栏目
二氧化碳保护焊接规范和操作工艺作业指导书
二氧化碳气体保护焊用的CO 2气体，大部分为工业副产品，经过压缩成液态装瓶供应。在常温下标准瓶满瓶时，压力为5～7MPa(5 O～7 Okgf／cm2)。低于1 MPa(1 0个表压力)时，不能继续使用。焊接用的C02气体，一般技术标准规定的纯度为9 9％以上，使用时如果发现纯度偏低，应作提纯处理。
二氧化碳气体保护焊进行低碳钢和低合金钢焊接时，为保证焊缝具有较高的机械性能和防止气孔产生，必须采用含锰、硅等脱氧元素的合金钢焊丝，同时还应限制焊丝中的含碳量。其中H08Mn 2SiA使用较多，主要用于低碳钢和低合金钢的焊接；H 04Mn 2SiTiA含碳量很低，而且含有0．2％～0．4％的钛元素，抗气孔能力强，用在对致密性要求高的焊缝上。

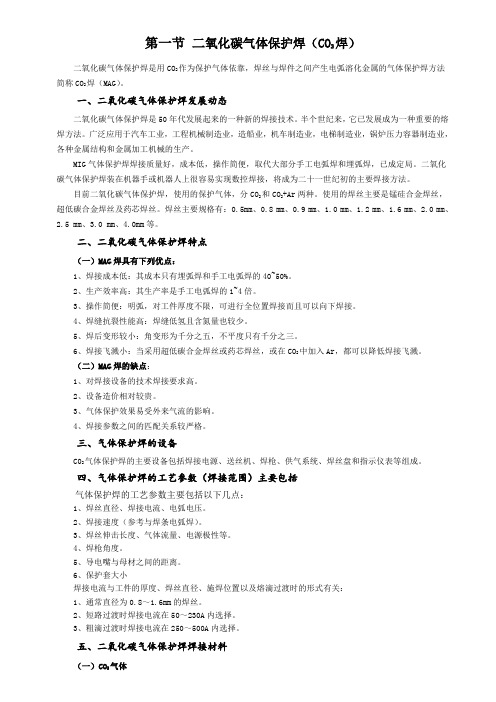

二氧化碳气体保护焊的规范参数包括电源极性、焊丝直径、电弧电压、焊接电流、气体流量、焊接速度、焊丝伸出长度、直流回路电感等。
(一)电源极性二氧化碳气体保护焊焊接一般材料时，采用直流反接；在进行高速焊接、堆焊和铸铁补焊时，应采用直流正接。

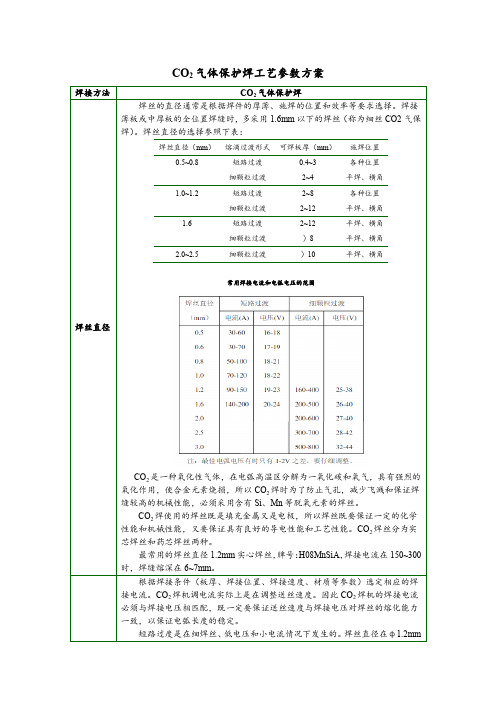

(二)焊丝直径二氧化碳气体保护焊的焊丝直径一般可根据表选择。

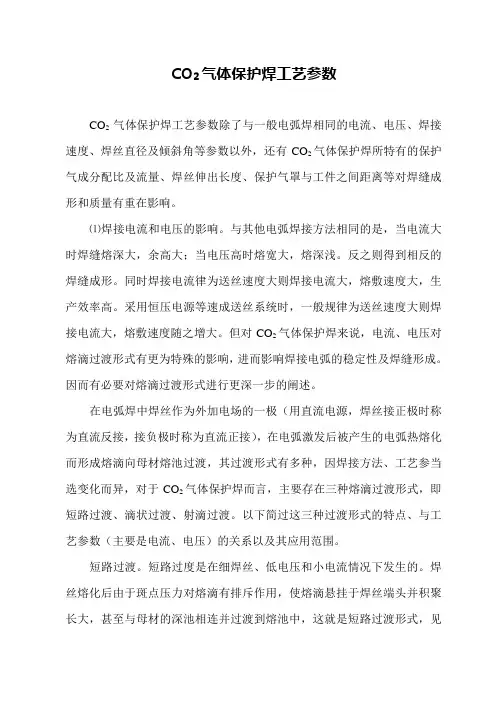

(三)电弧电压和焊接电流对于一定直径的焊丝来说，在二氧化碳气体保护焊中，采用较低的电弧电压，较小的焊接电流焊接时，焊丝熔化所形成的熔滴把母材和焊丝连接起来，呈短路状态称为短路过渡。大多数二氧化碳气体保护焊工艺都采用短路过渡焊接。当电弧电压较高、焊接电流较大时，熔滴呈小颗粒飞落称为颗粒过渡。∮1．6或∮2．0mm的焊丝自动焊接中厚板时，常采用这种过渡。∮3mm以上的焊丝应用较少。∮O．6～∮1．2mm的焊丝主要采用短路过渡，随着焊丝直径的增加，飞溅颗粒的数量就相应增加。当采用∮1．6mm的焊丝，仍保持短路过渡时，飞溅就会非常严重。
二氧化碳气体保护焊焊丝直径选用表(mm)
母材厚度
≤4
>4
焊丝直径
0．5～1．2
1．O～1．6
焊接电流与电弧电压是关键的工艺参数。为了使焊缝成形良好、飞溅减少、减少焊接缺陷，电弧电压和焊接电流要相互匹配，通过改变送丝速度来调节焊接电流。飞溅最少时的典型工艺参数和生产所用的工艺参数范围详见表.
二氧化碳气体保护焊工艺参数
焊丝直径
0．8
1．2
1．6
典型工
艺参数
电弧电压(V)
18
19
20
焊接电流(A)
100-110
120-130
140-180
生产上所用
工艺参数
电弧电压(V)
18～24
18～26
20～28
焊接电流(A)
60～160
80～260
160～310
在小电流焊接时，电弧电压过高，金属飞溅将增多；电弧电压太低，则焊丝容易伸人熔池，使电弧不稳。在大电流焊接时，若电弧电压过大，则金属飞溅增多，容易产生气孔；电压太低，则电弧太短，使焊缝成形不良。
(四)气体流量二氧化碳气体流量与焊接电流、焊接速度、焊丝伸出长度及喷嘴直径等有关。气体流量应随焊接电流的增大、焊接速度的增加和焊丝伸出长度的增加而加大。一般二氧化碳气体流量的范围为8～2 5I。／min。如果二氧化碳气体流量太大，由于气体在高温下的氧化作用，会加剧合金元素的烧损，减弱硅、锰元素的脱氧还原作用，在焊缝表面出现较多的二氧化硅和氧化锰的渣层，使焊缝容易产生气孔等缺陷；如果二氧化碳气体流量太小，则气体流层挺度不强，对熔池和熔滴的保护效果不好，也容易使焊缝产生气孔等缺陷。
(五)焊接速度随着焊接速度的增大，则焊缝的宽度、余高和熔深都相应地减小。如果焊接速度过快，气体的保护作用就会受到破坏，同时使焊缝的冷却速度加快，这样就会降低焊缝的塑性，而且使焊缝成形不良。反之，如果焊接速度太慢，焊缝宽度就会明显增加，熔池热量集中，容易发生烧穿等缺陷。
(六)焊丝伸出长度指焊接时焊丝伸出导电嘴的长度。焊丝伸出长度增加，则使焊丝的电阻值增加，造成焊丝熔化速度加快，当焊丝伸出长度过长时，因焊丝过热而成段熔化，结果使焊接过程不稳定、金属飞溅严重、焊缝成形不良和气体对熔池的保护作用减弱；反之，当焊丝伸出长度太短时，则焊接电流增加，并缩短了喷嘴与焊件之间的距离，使喷嘴过热，造成金属飞溅物粘住或堵塞喷嘴，从而影响气流的流通。一般，细丝二氧化碳气体保护焊，焊丝伸出长度为8～1 4mm；粗丝二氧化碳气体保护焊，焊丝伸出长度为1 0～2 0mm。
(七)直流回路电感在焊接回路中，为使焊接电弧稳定和减少飞溅，一般需串联合适的电感。当电感值太大时，短路电流增长速度太慢，就会引起大颗粒的金属飞溅和焊丝成段炸断，造成熄弧或使起弧变得困难；当电感值太小时，短路电流增长速度太快，会造成很细颗粒的金属飞溅，使焊缝边缘不齐，成形不良。再者，盘绕的焊接电缆线就相当于一个附加电感，所以一旦焊接过程稳定下来以后，就不要随便改动。
半自动二氧化碳气体保护焊的操作技术与焊条电弧焊相近，而且比焊条电弧焊容易掌握。半自动二氧化碳气体保护焊的操作工艺应注意以下问题：
1．由于平外特性电源的空载电压低，又是光焊丝，所以在引弧时，电弧稳定燃烧点不易建立，焊丝易产生飞溅。又因工件始焊温度低，在引弧处易出现缺陷。一般采用短路引弧法；引弧前要把焊丝端头剪去，因为熔化形成的球形端头在重新引弧时会引起飞溅；引弧时要选好位置，采用倒退引弧法。’
2．收弧过快，易在熔坑处产生裂纹和气孔，收弧的操作要比焊条电弧焊严格。应在熔坑处稍作停留，然后慢慢抬起焊炬，并在接头处使首层焊缝厚重叠2 0～5 0mm。
3．对接平焊和横焊，应使焊炬稍作倾斜，用左向焊法，坡口看得清，不易焊偏。在角焊时左焊法和右焊法都可以采用。
4．立焊和仰焊。立焊有两种焊法，一种是由上向下焊接，速度快，操作方便，焊缝平整美观；但熔深较小，接头强度较差，适用于不作强度要求的焊缝。另一种，由下向上焊接，焊缝熔深较大，加强面高，但外形粗糙。仰焊应采用细焊丝、小电流、低电压、短路过渡，以保持焊接过程的稳定性；C02气体流量要比平、立焊时稍大一些；当熔池温度上升，铁水
有下淌趋势时，焊炬可以前后摆动，以保证焊缝外形平整。
2气体保护焊 通 用 焊 接 工 1、适用范围 2、被焊材料 3、焊接准备 4、作业条件 5、焊接工艺
6、交检 7、焊接缺陷与防止方法 &常用气体保护焊钢材与焊丝的选用 9、质量记录 10、焊接及注意事项 11、二保焊机安全规程 12、焊接危险点危险源辩识、评价及控制对策表 一、适用范围 本标准适用于本厂生产的各种钢结构，标准规定了碳素结构钢的二氧化碳气体保护焊的基本要求，产品有工艺标准按工艺标准执行。 1、编制参考标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成与尺 寸》.985-88。 二、被焊材料 1、焊缝金属：熔化的填充金属和母材凝固后形成的部分金属。 2、层间温度：多层焊时，停后续焊接之前，相邻焊道应保持的最低温度。 3、船形焊：T形、十字形和角接接头处于水平位置进行的焊接。 三、焊接准备 1、按图纸要求进行工艺评定。 2、材料准备： 3、产品钢材和焊接材料应符合设计图样的要求。 1）焊丝应储存在干燥、通风良好的地方，专人保管。 2）焊丝使用前应无油锈。 3、坡口选择原则： 焊接过程中尽量减小变形，节省焊材，提高劳动生产率，降低成本。 4、作业条件 1）当风速超过2时，应停止焊接，或采取防风措施。 2）作业区的相对湿度应小于90%，雨雪天气禁止露天焊接。 四、施工工艺
1、工艺流程： 1）清理焊接部位、检查构件、组装、加工及定位。
2）按工艺文件要求调整焊接工艺参数。 3）按合理的焊接顺序进行焊接。 五、焊接工艺 1、焊接电流和焊接电压的选择： 表1 不同直径的焊丝，焊接电流和电弧电压的选择 3、打底焊层高度不超过4伽，填充焊时，焊枪横向摆动，使焊道表面下凹，且高度低于母材表面1.5伽一一2伽：盖面焊时，焊接熔池边缘应超过坡口棱边0.5 —— 1.5伽防止咬边。 4、不应在焊缝以外的母材上打火、引弧。 5、定位焊所用焊接材料应与正式施焊相当，定位焊焊缝应与最终焊缝有相同的 质量要求。钢衬垫的定位焊宜在接头坡口内焊接，定位焊厚度不宜超过设计焊缝 厚度的2/3，定位焊长度不宜大于40伽，填满弧坑，且预热高于正式施焊预热温度。定位焊焊缝上有气孔和裂纹时，必须清除重焊。 6、焊接工艺参数见表2和表3 表2 ①1.2焊丝2焊对接工艺参数
钢结构制作安装工艺规定 HOIST 二氧化碳气体保护焊焊接工艺规定 HSQB-1207-2008 2008年9月发布2008年10月实施 四川华神钢构有限责任公司 Sichuan Hoist Steel Structures Co., Ltd
二氧化碳气体保护焊焊接工艺规定 目录 第一节材料要求 (1) 第二节主要机具 (2) 第三节作业条件 (2) 第四节操作工艺 (4) 第五节质量标准 (14) 第六节成品保护 (14) 第七节应注意的问题 (15)
二氧化碳气体保护焊焊接工艺规定 适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 7.1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和 行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 7.1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的 焊接工艺性能。焊丝含C量一般要求<0.11％。其表面一般有镀铜等防锈措施。目前我国常用的C0 2 气体保护焊焊丝是H08Mn2SiA，其化学成分见GBl300-77(表8-1)。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 7.1.3 C0 2 气体纯度不低于99.5％，含水量和含氧量不超过0.1％，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 7.1.4 焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择(见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985—88)。 7.1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表7.1.5.1规定时， 则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a)或双面削薄b)，其削薄长度L≥3(δ-δ1)。 表7.1.5.1 较薄板厚度（δmm）≥2~5 >5~9 >9~12 >12 允许厚度差（δ-δ1）（mm） 1 2 3 4
C O2气体保护焊工艺标准 1.说明 1.1.本标准适用于一般低碳钢，普通低合金结构钢的CO2气体保护焊加工。 1.2.在图样、工艺指导卡无要求的情况下，可执行本标准的规定。 1.3.焊工必须经过二氧化碳气体保护焊理论学习和实际培训，经考核并取得相应合格证 书，方可从事相应的焊接工作。 2.准备工作标准及工艺纪律 2.1准备工作标准 2.1.1 焊工应分为高级、中级、初级。不同级别的焊工可从事不同产品的焊接，高级焊工可 2.1.3 认真熟悉焊件的有关图样，清楚有关的焊接工艺指导卡，清楚焊接位置和技术要求， 穿戴好劳动保护用品。 2.1.4 检查有关的焊接设备。 a)检查电源线有无破损。 b)检查地线接地是否可靠。 c)检查导电嘴是否良好。 d)检查送丝机构是否可靠。 e)检查二氧化碳气瓶送气系统（气瓶压力表、气带、预热器、气阀）是否安全可靠。
f)检查干燥剂是否应该更换。 2.1.5 按当日生产任务量准备好足够焊丝，焊丝装入焊丝盘轴之前，必须将焊丝上的油污、 锈迹清除干净。将焊丝插入焊丝插口处，用手动送丝将焊丝送到焊枪前端。焊枪安装与丝径相吻合的导电嘴后，再拧紧喷嘴。 2.1.6 焊件在翻转和搬运过程要避免将装饰面碰伤，不能在钢件的非焊缝区引弧，焊接时要 将施焊工件放稳，做到安全可靠，最好处于水平船型位置施焊。 2.1.7 认真检查焊缝坡口及装配间隙是否合乎图样要求。认真检查焊件外装饰面是否有磕 碰、划伤的地方，将情况及时反馈给质检员。得到明确的指示后方可进行焊接。2.1.8 检查焊口两边10～20mm范围内，是否有不允许存在的气割渣、铁锈、油污、定位 2.2 2.2.4本工序责任人是焊工，承担此工序全部责任。 3.操作过程标准及工艺纪律 3.1操作过程标准 a)在试件上调整焊接规范，焊接规范参见表2～表6。 b)对于不要求控制焊接变形的工件，例如埋件尽量采用大的焊接规范，提高生产率， I型对接接头焊接规范见表2。平角焊T型接头焊接规范见表3。 c)对于要求焊接变形较小的工件，例如焊接H型钢、箱型梁、桁架，尽量采用小的焊 接规范见表4。
文件编号：LGK/ZL-04 CO2气体保护焊 通用焊接工艺规范 编制： 审核： 批准：
目录 1 适用范围 (3) 2 引用标准 (3) 3 技术要求 (3) 3.1 焊前准备 (3) 3.1.1 焊前检查 (3) 3.1.2坡口准备 (3) 3.2焊接材料 (4) 3.2.1焊丝 (4) 3.2.2保护气体 (4) 3.2.3焊接电源 (5) 3.3焊接参数 (5) 3.3.1焊接电流 (7) 3.3.2焊接电压 (7) 3.3.3气体流量 (7) 3.4操作要求 (7) 3.4.1焊接方法 (7) 3.4.2引弧 (7) 3.4.3收弧 (7) 3.4.4定位焊 (7) 3.5焊后检验 (7)
CO2气体保护焊通用焊接工艺规范 1．适用范围 本通用工艺适用于本单位燃烧器低碳钢、低合金钢及不锈钢结构件焊接时所采用CO2混合气体保护焊的焊接工艺。 2．引用标准 GB700 碳素结构钢 GB3087 低中压锅炉用无缝钢管 GB5310 高压锅炉用无缝钢管 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝 YB/T5092 焊接用不锈钢丝 3．技术要求 3.1焊前准备 3.1.1焊前检查： 1）组焊工件前应先检查其尺寸和位置是否正确，然后按定位焊要求焊接定位焊缝。 2）选择焊丝直径，确定焊接顺序，装配好焊丝、焊枪，接通电源，打开气体检测开关，调整气体流量；按下焊枪开关，检查送丝是否通畅，然后调节好电流、电压值。 3）试焊，焊接一块板厚相当的试板，看焊接规范是否为最佳。 3.1.2坡口准备 1）焊缝的坡口形式和尺寸应符合设计图纸及工艺文件的要求，当无规定时，应符合GB/T985.1的要求。 2）焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。 3）焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、
重庆市国祥工贸有限公司 G X/JZ - CO2气体保护焊接基础要求 编制: 审核: 批准: 受控状态： 发放编号： 20 - - 发20 - - 实施 重庆市国祥工贸有限公司 重庆市国祥工贸有限公司
1.目的： 提高焊接工人的技术认知，规范焊接操作，避免焊接缺陷，提高焊接质量，为焊接工艺流程卡做准备。 2.范围： 适用公司内所有气体保护焊工段。 3.内容： 气体保护焊的工艺参数包括：焊丝直径，焊接电流，电弧电压，焊接速度，焊伸长度，气体流量，电源极性。 我们稍微一个不留神就会对焊缝造成缺陷，即费时又费力，关键是影响你自己的收益。 焊接时眼要准，手要稳，心要平，这是基本条件。 电流： 焊接电流的选择主要跟焊丝直径，焊件厚度，熔深要求，破口形式，熔滴过度形式有关。 电源外特性不变的情况下，改变送丝
速度电弧电压基本不变，焊接电流改变。电流决定送丝速度。 图例：电流对熔深起决定 性影响，电流越大熔 深越深。 每种焊丝直径 都有着合适的电流 范围。 60-130 (A) 1mm 80-160 (A）（本公司在使用） 100-180 (A） 140-260 (A) 电流过大时易烧穿、焊漏、产生裂纹、工件变形、飞溅多、余高凸起、明显感觉到焊枪在推自己的手跳跃的感觉使焊缝不能成型；电流过小时焊不透、夹渣、溶合不良、速度慢、熔深达不到。在保证质量的前提下尽量加大焊接电流来提高生产效率。 电压：
电弧电压影响熔滴过度，飞溅，短路频率，燃烧时间，熔宽，电流一定电压于熔宽成正比。 电压太小焊丝伸入熔池，影响电弧和焊缝易产生气孔;电压过大时会使熔宽增大伤害损害焊缝强度。 电弧电压要和焊接电流相匹配，合适才可以。 电压大时电流也要跟着上调到相应数值，反之电弧电压小焊接电流也要小。 电弧电压和 图例：焊接电流的计算 公式为： 焊接电流200 以下时U=+16±2 焊接电流200 以上时U=+20±2 焊伸长度： 焊伸长度=焊 丝直径的10-12倍 焊伸长度是导电嘴到焊伸末端。
二氧化碳气体保护焊立焊的焊接手法. 电流电压会不会调？会调的话焊接立焊的时候电流要稍小点【相对平焊来说，当然也看个人掌握能力】你要知道一点：什么是电流电压正好，所谓电流电压正好就是，焊丝出来后，电压能把它充分溶解。焊立焊电流电压在正好的基础上，电压要比正好值稍大一点。 1：把立焊位置的卫生打扫干净{重点注意油脂、定位焊药渣、水=｝ 2：要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角。注意高质量焊接必须是从下往上焊接！ 3：靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池｛焊丝充分溶解所形成的｝范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起。在左右摆动的时候一定要控制好节奏慢慢往上焊接，【注意手一定要稳，这是焊接高质量的必要前提】 4：过定位点的方法：有很多种在这里给你主要讲诉2个 一：直接过渡法，注意对个人掌握能力要求很高，在焊接到定位点的时候直接摆动往上烧，注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握。【注意因为过渡快，溶解不透定位点，容易炸焊，要穿好防护衣。二：点焊过渡法，在焊接到定位点的时候，停下以左右摆动2次为一来回，点焊过渡直到过去定位点，继续焊接就好了。 5：在焊接结束的时候，有熔池出现一定要点焊补满｛俗称包头、包角} 6：如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高。 7：以上是高质量焊接立焊的个人总结，要求低的话也可以倒流，但我要说句：‘技术低的可能觉得那种方法要求不高，但要我说倒流才能看出一个人的焊接技术。自己理解呵呵 可以的话麻烦多加几分，有不懂的话加我好友，很高兴能帮助你。 二氧化碳气体保护焊 教学目的： 1．能够正确选择半自动二氧化碳气体保护焊焊接工艺参数； 2．能够进行半自动二氧化碳气体保护焊板对接平、立位置的焊接。 教学重点和难点： 1．正确选择焊接工艺参数；
二氧化碳气体保护焊焊接工艺 适用围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。焊丝含C量一般要求<0.11%。其表面一般有镀铜等防锈措施。目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 1.4焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。 1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(δ-δ1)。
CO2气体保护焊工艺标准 1.说明 1.1.本标准适用于一般低碳钢，普通低合金结构钢的CO2气体保护焊加工。 1.2.在图样、工艺指导卡无要求的情况下，可执行本标准的规定。 1.3.焊工必须经过二氧化碳气体保护焊理论学习和实际培训，经考核并取得相应合格证书，方可从事相应的焊接工作。 2.准备工作标准及工艺纪律 准备工作标准 焊工应分为高级、中级、初级。不同级别的焊工可从事不同产品的焊接，高级焊工可从事中级和初级焊工所从事的工作，中级焊工可从事初级焊工所从事的工作，低级的焊工不可从事高一级焊工的工作。各级焊工所从事的工作范围见表1。 表1 操作者应熟悉设备结构、工作原理，并经过实际操作训练，对设备应设专人操作，设备的维护落实到操作者本人。 认真熟悉焊件的有关图样，清楚有关的焊接工艺指导卡，清楚焊接位置和技术要求，穿戴好劳动保护用品。 检查有关的焊接设备。 a)检查电源线有无破损。
b)检查地线接地是否可靠。 c)检查导电嘴是否良好。 d)检查送丝机构是否可靠。 e)检查二氧化碳气瓶送气系统（气瓶压力表、气带、预热器、气阀）是否安全 可靠。 f)检查干燥剂是否应该更换。 按当日生产任务量准备好足够焊丝，焊丝装入焊丝盘轴之前，必须将焊丝上的油污、锈迹清除干净。将焊丝插入焊丝插口处，用手动送丝将焊丝送到焊枪前端。焊枪安装与丝径相吻合的导电嘴后，再拧紧喷嘴。 焊件在翻转和搬运过程要避免将装饰面碰伤，不能在钢件的非焊缝区引弧，焊接时要将施焊工件放稳，做到安全可靠，最好处于水平船型位置施焊。 认真检查焊缝坡口及装配间隙是否合乎图样要求。认真检查焊件外装饰面是否有磕碰、划伤的地方，将情况及时反馈给质检员。得到明确的指示后方可进行焊接。 检查焊口两边10～20mm范围内，是否有不允许存在的气割渣、铁锈、油污、定位焊处是否开焊。 单层焊接一般采用反极性（工件接负，焊枪接正），堆焊与补焊可采用正极性。 焊接地线与工件接触良好，避免由于地线接触不良，产生不导电或电弧不稳的现象。 焊接工作场地温度一般不低于－10℃，采用水冷设备一般不应低于0℃。 为保证二氧化碳气体纯度，应将气瓶倒置2小时，并开启阀门，放掉水汽，然后直立静置1小时，方可使用。 在露天焊接时当风力超过4级时，必须采取防风和挡风措施。 按安全操作规程将电源合闸。 按动焊机电源开关，打开气瓶高压阀，将预热器开关打开，预热15～20分钟。 焊丝矫直轮调到合适位置，送丝轮压力要适当，压力过大，将会加重电机负载和在焊丝上产生过深压痕，造成电机烧损和送丝中导电不良，压力过小焊丝容易打滑，影响焊接稳定。 打开储气瓶阀，将C02气体的压力调至2～3Kg/c㎡。 准备工作工艺纪律 低级的焊工从事高一级焊工的工作，造成质量不合格的给予罚款50－200元处理。 操作者不熟悉设备结构、工作原理，设备的维护不落实到操作者本人，造成设备损坏，影响生产进度，给予罚款50－200元处理。 不认真检查上道工序来件的表面质量及焊缝坡口质量，装配间隙不符合图样要求，根据对质量影响的大小，分别给予罚款50－200元处理。 本工序责任人是焊工，承担此工序全部责任。 3.操作过程标准及工艺纪律 操作过程标准 焊接工艺参数的确定
二氧化碳气体保护焊工艺规范 1.焊接方法简介 1.1. 二氧化碳气体保护焊是使用被绕城圈状的焊丝取代焊条，焊丝经送丝轮送到焊枪头部， 经导电嘴导电，在二氧化碳保护气氛中雨母材料产生电弧，以电弧热为热源的熔化焊焊接方法。 1.2. CO2气体保护焊雨手工电弧焊相比具有生产率高、成本低、使用范围广、焊接变形小、 焊缝抗蚀抗裂性好、焊接辅助工序少等优点；CO2气体保护焊在应用中也有一些问题：CO2焊焊缝成形较为粗糙，焊接过程中存在金属飞溅、气孔、合金元素烧坏等问题。 1.2.1.CO2气体电弧焊、焊缝无药皮焊渣覆盖，CO2气流又有冷却作用，熔池凝固快，在焊缝 中气体来不及逸出，形成气孔。有一氧化碳气孔、氢气孔、氮气孔。一氧化碳气孔的防护措施是，焊丝成分中加入足够的硅、锰，限制含碳量。氢气孔来自焊丝、工件上的油污、锈蚀和CO2气体中的水分。焊丝上油污还会造成送丝管堵塞、焊接烟雾，因此要注意保护焊丝表面清洁。氮气孔呈蜂窝状，为空气入侵和CO2气体不纯造成，是焊缝中产生的主要气孔。防止措施是CO2气体量要足够，焊丝干伸上不能过大，避免在风中作业，比如在夏季不能将风扇对着焊接区。 1.2.2.在CO2气体电弧焊中金属飞溅难以避免，减小飞溅的工艺措施有以下几个方面：一是 在选用焊接电流时要避开飞溅严重的电流范围，以直径 1.2焊丝为例，当电流介于150~300A时，焊接不稳定，焊滴过渡时噼啪作响，飞溅较为严重；当电流小于150A 时，熔滴以短路过渡，大于300A时，焊滴以细颗粒过渡，这两种情况，熔滴过渡时为嘶嘶声，飞溅小。二是焊枪角度，焊枪垂直于工件焊时飞溅小，因此焊枪角度最好不要超过20度。三是焊丝干伸长尽可能短。 1.2.3.由于CO2气体在电弧的高温作用下会将材料中的铁盒一些有益于钢的性能的元素烧 坏，如硅、锰等，在焊丝中加入硅、锰，一方面，硅、锰氧化后成渣浮于焊缝表面，起到焊缝脱氧作用，另一方面补充焊缝缝合合金元素含量。 2.工艺要求 2.1.焊丝
二氧化碳气体保护焊立焊的焊接手法.
二氧化碳气体保护焊立焊的焊接手法. 电流电压会不会调？会调的话焊接立焊的时候电流要稍小点【相对平焊来说，当然也看个人掌握能力】你要知道一点：什么是电流电压正好，所谓电流电压正好就是，焊丝出来后，电压能把它充分溶解。焊立焊电流电压在正好的基础上，电压要比正好值稍大一点。 1：把立焊位置的卫生打扫干净{重点注意油脂、定位焊药渣、水=｝ 2：要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角。注意高质量焊接必须是从下往上焊接！ 3：靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池｛焊丝充分溶解所形成的｝范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起。在左右摆动的时候一定要控制好节奏慢慢往上焊接，【注意手一定要稳，这是焊接高质量的必要前提】4：过定位点的方法：有很多种在这里给你主要讲诉2个 一：直接过渡法，注意对个人掌握能力要求很高，在焊接到定位点的时候直接摆动往上烧，注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握。【注意因为过渡快，溶解不透定位点，容易炸焊，要穿好防护衣。二：点焊过渡法，在焊接到定位点的时候，停下以左右摆动2次为一来回，点焊过渡直到过去定位点，继续焊接就好了。 5：在焊接结束的时候，有熔池出现一定要点焊补满｛俗称包头、包角} 6：如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高。 7：以上是高质量焊接立焊的个人总结，要求低的话也可以倒流，但我要说句：‘技术低的可能觉得那种方法要求不高，但要我说倒流才能看出一个人的焊接技术。自己理解呵呵 可以的话麻烦多加几分，有不懂的话加我好友，很高兴能帮助你。 二氧化碳气体保护焊 教学目的： 1．能够正确选择半自动二氧化碳气体保护焊焊接工艺参数； 2．能够进行半自动二氧化碳气体保护焊板对接平、立位置的焊接。 教学重点和难点：
二氧化碳气体保护焊工艺 1.准备工作 1.1 焊丝 a b．焊 的质量 焊丝表面必须光滑平整，不应有毛刺、划痕、锈蚀和氧化皮等，也不应有对焊接性能或焊接设备操作性能具有不良影响的杂质。焊丝的镀铜层要均匀牢固，用缠绕法检查镀铜层的结合力时，应不出现鳞与剥落现象。焊丝的挺度应使焊丝均匀连续送进。 1.2 二氧化碳气体 a．纯度 二氧化碳的纯度不应低于99.5﹪（体积法），其含水量不超过0.005﹪（重量法）。 b．使用 焊接前应放出一部分气体，检查其是否潮湿。气瓶中的压力降到1Mpa时，应停止用气。 1.3电焊机 焊接机在使用前应能电检验，其各电气开关、指示灯应灵活、好用。送丝机构尖送丝连续、均匀，并根据要焊的零部件选择适当的焊接电流及电压。 2.工艺流程 2.1工件尽可能平放，各需要焊接的工件应用专用焊接夹具定位。 2.2先点焊成形，经检验点焊成形的零部件符合图纸要求后，再焊接。 2.3尽可能采用平焊。如采用立焊，施焊方向应为自上而下。但修补咬边时，可由下而上。管材结构的立焊可以由上而下，也可以由下而上。 2.4焊接电流应根据工件厚度、焊接位置选择。 2.5根部焊道的最小尺寸应足以防止产生裂纹。 2.6金属过渡方式和焊接速度都应使每道焊缝将附近母材与熔敷金属完全熔合，且不得有溢流，气孔和咬边等现象。 3.焊缝要求 3.1角焊缝：母材厚并小于6.4mm，最大焊缝尺寸为母材厚度；母材厚度大于6.4mm时，应较母材厚度小1.6mm，或按图纸要求。 3.2钻焊：钻焊最小孔径应大于开孔件厚度加8mm。 3.3.对接头焊接：对接头和角接头焊接，根部间隙最大为2－3mm。 3.4对接和角接，焊缝条高不得超过3.3mm，并缓和过渡到母材面的平面。 4.焊缝表面要求 除角接接头外侧焊缝外，焊缝或单个焊道的凸度不得超过该焊缝或焊道实际表面宽度值的7﹪＋1.5mm，同时去除焊渣。 5.检查 5.1焊口的清理 零部件的焊口及附近表面应清理干净，无毛刺、熔渣、油、锈等杂物。 5.2零部件之间的位置 零部件的相对位置和其空间角度应符合图纸及相关标准的规定。 5.3零部件的材质 焊接前应对零部件材质进行复核检验，以免材质用错及选用相应的焊接工艺。 5.4焊缝质量的检查
二氧化碳焊接工艺--焊接工艺指导书（CO2焊） 一、基本原理 CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。是焊接黑色金属的重要焊接方法之一。 二、工艺特点 1. CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率比焊条电弧焊高1-3倍 2. CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50% 3. 焊缝抗锈能力强，含氢量低，冷裂纹倾向小。 4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。 5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。 6. 焊接弧光强，注意弧光辐射。 三、冶金特点 CO2焊焊接过程在冶金方面主要表现在： 1. CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H08Mn2SiA/H10Mn2Si等焊丝。 四、焊接材料 1. 保护气体CO2 用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg的液态CO2，25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。气瓶压力表上所指的压力就是这部分饱和压力。该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。（备注：1Kg的液态CO2可汽化509LCO2气体） 2. CO2气瓶外表漆黑色并写有黄色字样 3. 市售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为： 1) 将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。 2) 倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。 3) 在气路中设置高压干燥器和低压干燥器，另外在气路中设置气体预热装置，防止CO2气中水分在减压器内结冰而堵塞气路。 2. 焊接材料（焊丝） 1.）焊丝要有足够的脱氧元素 2.）含碳量Wc≤0.11%，可减少飞溅和气孔。
二氧化碳气体保护焊焊接工艺 适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。焊丝含C量一般要求<0.11%。其表面一般有镀铜等防锈措施。目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 1.4焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。 1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(δ-δ1)。
二氧化碳气体保护焊的焊接参数设定 二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。 一、焊丝直径，焊丝直径影响焊缝熔深。本文就最常用的焊丝直径1.2mm实心焊丝展开论述。牌号：H08MnSiA。焊接电流在150~300时，焊缝熔深在6~7mm。 二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。短路过渡的焊接电流在110~230A之间（焊工手册为40~230A）；细颗粒过渡的焊接电流在250~300A之间。焊接电流决定送丝速度。焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。 三、电弧电压，电弧电压不是焊接电压。电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。通常情况下，电弧电压在17~24V之间。电压决定熔宽。 四、焊接速度，焊接速度决定焊缝成形。焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。通常情况下，焊接速度在80mm/min比较合适。 五、气体流量，CO2气体具有冷却特点。因此，气体流量的多少决定保护效果。通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上（混合气体也应当加热）。 六、干伸长度，干伸长度是指从导电嘴到焊件的距离。保证干伸长度不变是保证焊接过程稳定的重要因素。干伸长度决定焊丝的预热效果，直接影响焊接质量。当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。根据焊接要求，干伸长度在8~20mm之间。另外，干伸长度过短，看不清焊接线，并且，由于导电嘴过热会夹住焊丝，甚至烧毁导电嘴。 七、电源极性，通常采取直流反接（反极性）。焊件接阴极，焊丝接阳极，焊接过程稳定、飞溅小、熔深大。如果直流正接，在相同条件下，焊丝融化速度快（约为反接的1.6倍），熔深浅，堆高大，稀释率小，飞溅大。 八、回路电感，回路电感决定电弧燃烧时间，进而影响母材的熔深。通过调节焊接电流的大小来获得合适的回路电感，应当尽可能的选择大电流。通常情况下，焊接电流150A，电弧电压19V；焊接电流280A，电弧电压22~24V比较合适，能够满足大多数焊接要求。 九、焊枪倾角，当倾角大于25°时，飞溅明显增大，熔宽增加，熔深减小。所以焊枪倾角应当控制在10~25°之间。尽量采取从右向左的方向施焊，焊缝成形好。如果采用推进手法，焊枪倾角可以达到60度，并且可以得到非常平整、光滑的漂亮焊缝。焊接电流是控制送丝速度，电弧电压是控制焊丝融化速度，电流加大焊丝送进加快、电压增大焊丝熔化加快。
焊接工艺规范及操作规程 1．目的和适用范围 1．1 本规范对本公司特殊过程――焊接过程进行控制，做到技术先进、经济合理、安全适用、确保质量。 1．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。 2．本规范引用如下标准： JGJ81－2002《建筑钢结构焊接技术规程》 GB50205－2001《钢结构工程施工质量验收规范》 GB50017－2003《钢结构设计规范》 3．焊接通用规范 3．1焊接设备 3．1．1 焊接设备的性能应满足选定工艺的要求。 3．1．2 焊接设备的选用： 手工电弧焊选用ZX3－400型、BX1－500型焊机 CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机 埋弧自动焊选用ZD5（L）－1000型焊机 3．2 焊接材料 3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。3．2．2 焊条应符合现行国家标准《碳钢焊条》（GB／T5117），《低合金钢焊条》（GB ／T5118）的规定。 3．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。 3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／
药芯焊丝CO2气体保护焊平角焊工艺 药芯焊丝CO2气体保护焊具有工艺性能好、生产效率高、焊接质量好、生产成本低等优点。从操作性能上看，药芯中各种物质在电弧高温作用下造气、造渣，对熔滴和熔池形成气、渣联合保护，明显改善了焊接工艺性能，熔滴呈喷射过渡，电弧稳定，飞溅小，焊缝成型美观，适合全位置焊接。因此，被广泛应有于钢结构制造中。我厂在钻机制造中，角焊缝的焊接也采用了这种焊接工艺。但如操作不当，会产生气孔、咬边、焊缝成形不良等缺陷，影响产品质量。本文对钻机制造中药芯焊丝CO2气体保护焊平角焊缝焊接工艺进行了探讨。 1．焊前准备 焊前应将焊接接头两侧30毫米范围内影响焊缝质量的毛刺、油污、水锈、氧化皮清理干净。检查CO2气体纯度是否符合要求，CO2焊机送丝情况是否正常，气路是否畅通，操作地点是否存在安全隐患，在确保安全的前提下才能施焊。2．焊接材料 焊丝采用大桥E501T-1φ1.2mm药芯焊丝。CO2气体纯度≥99.5%。 3．焊接工艺参数 焊接工艺参数直接影响到焊缝的成形和接头质量。生产中应根据板厚、接头形式及坡口尺寸、焊接位置选择合理的焊接工艺参数。焊接钻机平角焊缝时采用二层三道焊，焊接工艺参数见下表：
4．操作要点 4.1根部焊 根部焊道焊接时采用较大的焊接电流，焊枪指向距根部1～2mm处。为保证焊缝熔合良好，焊枪与立板成35～45°夹角，如图1所示。焊接时，采用左向焊法，焊枪做小幅度横向摆动，以获得合适的焊脚尺寸。切不可过份追求获得太大焊脚。否则，会造成铁水下淌，立板出现咬边，底板产生焊瘤，焊缝成形不良等缺陷。 图1 4.2盖面焊 根部焊道焊完后，将焊道上的熔渣、飞溅清理干净。先焊焊道2，焊枪指向根部焊道与底板的焊趾处，可采用直线焊接或小幅摆动焊接法。要注意底板一侧达到所要求的焊脚尺寸，同时焊趾整齐美观。焊枪角度如图2所示。
钣金焊接工艺守则 1.适用范围： 本工艺守则规定了手工电弧焊、CO2气体保护焊、电容储能焊设备、材料、焊接准备、焊接工艺参数、焊接操作工艺流程。 适用于本企业生产柜体及其附件的焊接工序。 2.焊接设备、材料、工具 2.1焊接设备 1.BX系列交流弧焊机 2. CO2气体保护焊机 3.电容储能焊机 2.2焊接材料 1. E4303交流焊条 2.H08MnSiA CO2气体保护焊丝 3.镀铜碳钢焊接螺柱 4. CO2气体 2.3焊接辅助工具 劳动保护用品 敲渣工具
砂带机 磨光机 3.焊接技术标准 3.1材料的焊接特性 材料的焊接特性是材料对焊接工艺的适用性，是保证焊接质量的基础。 3.1.1钢材的可焊性 低碳钢，如A3、10#、20#、25#以及1Cr18Ni9不锈钢等可焊性良好，焊接牢固、变形小、易保证焊接后的尺寸精度；中碳钢以及1Cr13不锈钢的冷裂倾向和变形大，只有在合适的工艺规范下，才能保证焊接的进行。 3.1.2有色金属的可焊性 有色金属中的黄铜（H62）的可焊性良好，铜（T2）铝镁合金（LF2 LF5）及铝锰合金（LF12）一般，铝铜镁合金（LY12）较差。 3.1.3异种金属的可焊性 异种金属的焊接，在产品中也有应用，例如在碳钢上焊接不锈钢和铜螺钉。一般情况下，碳钢、黄铜和不锈钢之间可焊性良好，铜与碳钢、黄铜和不锈钢可焊性尚可，铝与碳钢、黄铜和不锈钢不可焊，铝与铜之间可焊性尚可。
3.1.4储能焊螺柱的可焊性 A3、1Cr18Ni9不锈钢、黄铜材质的储能焊螺柱与以上材质的板材之间可焊性良好，在铝材质板材上只能用铝储能焊螺柱。 3.2焊缝坡口的基本尺寸 合理的焊缝的坡口，可以保证尺寸精度、减少焊接变形。 一般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺寸，见下面要求： 1．工件厚度为1-3mm时，两件同一平面对缝焊接，一般采用一面焊接，缝间距为0-1.5mm.。 2．工件厚度为3-6mm时，两件同一平面对缝焊接，一般采用两面焊接，缝间距为0-2.5mm.。 3．工件厚度为1-3mm时，两件L型对缝焊接，一般采用一面焊接，缝间距为0-2mm.。 4．工件厚度为3-6mm时，两件L型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。 5．工件厚度为1-6mm时，两件T型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。 3.3焊接结构 焊接时，不允许长焊缝连续焊接，应采用交替断续焊接，以免热变形
二氧化碳气体保护焊的焊接方法及工艺 一、基本原理 CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体 作保护的电弧焊。是焊接黑色金属的重要焊接方法之一。 二、工艺特点 1.CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率 比焊条电弧焊高1-3倍 2.CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊 的40%-50% 3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。 4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。 5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时， 需要有防风措施。 6..焊接弧光强，注意弧光辐射。 三、冶金特点 CO2焊焊接过程在冶金方面主要表现在： 1.CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H 08Mn2SiA H10Mn2Si等焊丝。 四、材料 1.保护气体CO2 用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg的液态CO2， 25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。气瓶压力表上所指的压力就是这部分饱和压力。该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。（备注：1Kg的液态CO2可汽化509LCO2气体） CO2气瓶外表漆黑色并写有黄色字样、售CO2气体含水量较高，焊接时候容易产生气孔等缺陷， 在现场减少水分的措施为： 1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2 -3次，每次间隔30分钟，放后将气瓶放正。 2)倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套
1.主题内容与适用范围 本标准规定了压力容器主要承压元件焊条电弧焊、埋弧焊以及焊缝返修的基本要求和操作规则 , 常压容器的焊接可参照执行。 本标准适用于碳素钢、低合金钢、奥氏体不锈钢制D1、D2类压力容器的焊接 ( 不包括有色金属的焊接 ) 。 本守则如与设计文件相矛盾之处，应以设计文件为准。 焊接时，除符合 GB150、GB151、JB4710、JB4731、《固定式压力容器安全技术监察规程》和本守则外，还应符合图样的规定。 本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。 2.引用标准 TSGR0004《固定式压力容器安全技术监察规程》 GB150《压力容器》 GB151《管壳式换热器》 JB4710《钢制塔式容器》 JB4731《钢制卧式容器》 HG20584 《钢制化工容器制造技术要求》 NB/T47015《压力容器焊接规程》 NB/T47014《承压设备焊接工艺评定》 NB/T47016《承压设备产品焊接试件的力学性能检验》 TSG Z6002— 2010《特种设备焊接操作人员考核细则》 GB/T21433《不锈钢压力容器晶间腐蚀敏感性试验》 HG20583《钢制化工容器结构设计规定》 GB985《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》 GB986《埋弧焊焊缝坡口的基本形式和尺寸》 3.焊接材料 焊接材料包括焊条、焊丝、焊剂、钢带、气体、电极和衬垫等。 焊接材料应有产品质量证明书，并符合相应标准的规定，按照材料验收程序进行验收与
复验，合格后方可使用。 焊条药皮应均匀、表面无气孔、没有明显的裂纹、脱皮现象，并存放在干燥的仓库内， 要求温度≥ 5℃、相对湿度≤ 60%，使用前对焊条按规定温度应进行烘干和保温，烘干后的 焊条应放在保温筒内，随用随取，低氢型焊条一般在常温下 4h 后应重新烘干，烘干次数不 宜超过三次，对于焊工退回的焊条，库管员要做好标识，并按牌号、规格、代号存放， 使用前应进行烘干，对于二次烘干的焊条应在焊条夹持端的截面用记号笔涂黄色标记，对于第三次烘干的焊条应在焊条夹持端的截面用记号笔涂红色标记。 焊条、焊丝、焊剂及气体的选用应根据 NB/T47015规定或图样规定进行选择，对于非受压 元件或图样中未注明的焊材可按下列原则选用。 低碳钢、低合金钢焊接应按母材抗拉强度等级选用相应强度等级的焊材，不同强度的低碳钢、低合金钢焊接应按强度较低一侧母材要求选择焊材，即按“低匹配”原则。 不锈钢焊接一般应选用与母材金属化学成份相近的焊接材料，不锈钢与碳素钢、低合金钢之间的焊接一般选用铬镍含量高于奥氏体母材的焊接材料焊接。 焊工应根据焊接要求选用相应焊机，并注意直流焊机的极性连接。 4.焊工及其钢印 从事压力容器焊接作业的人员（以下简称焊工），应当按照 TSG Z6002—2010《特种设备 焊接操作人员考核细则》规定考核合格，取得相应项目的《特种设备作业人员证》后，方能在有效期间内担任合格项目范围内的焊接工作； 焊工应当按照焊接工艺指令卡和通用焊接工艺卡施焊并且做好施焊记录，检验人员应当对实 际的焊接工艺参数进行检查，检验记录列入产品质量证明文件； 应当在压力容器受压元件焊缝附近的指定部位打上焊工钢印（不锈钢除外），并做好记录， 不锈钢设备的焊工钢印应在排版图上记录。 公司焊接负责人应当建立每个持证焊工技术档案。 5.焊前准备 焊前必须检查和熟悉所焊产品的图样、工艺和有关技术要求，明确焊接钢种，所用焊接 材料牌号、焊接规范及操作要领。 检查所焊工件的装配质量，包括坡口型式、角度、钝边、间隙及错边量是否符合要求并 对坡口表面进行清理，除去焊缝两侧 20～30mm范围内的油污、锈蚀，不锈钢焊缝两侧 100mm
