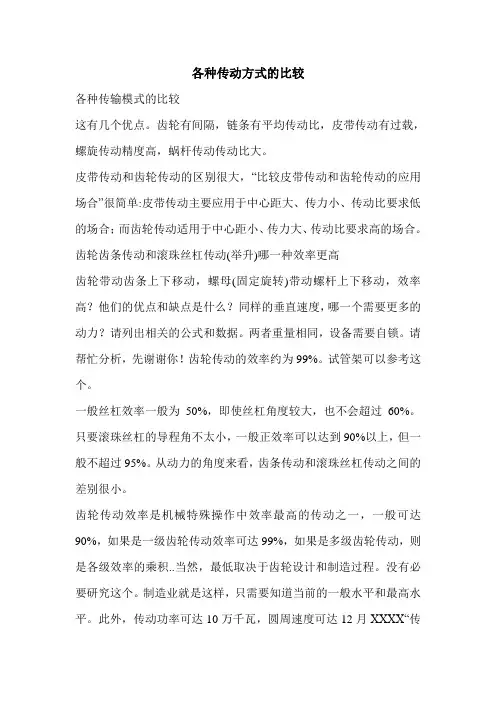

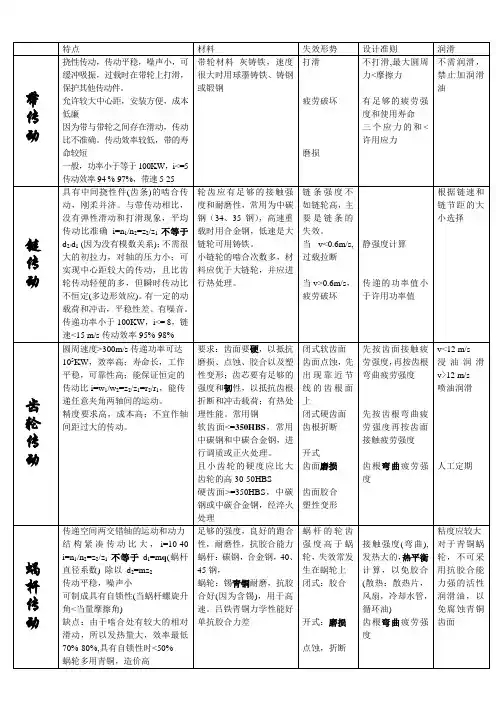

各种传动方式的比较

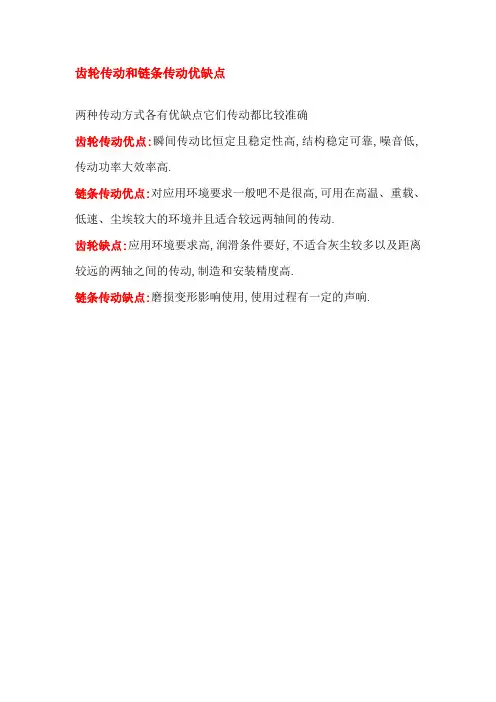

个有个的优点，齿轮有间隔性，链条有的传动比平均，带传动有过载性，螺旋传动有精度高特性，蜗杆传动的传动比大。
带传动和齿轮传动的差别是很大的,“比较带传动和齿轮传动的运用场合”简单来说是:带传动主要运用于中心距较大、传力较小和传动比要求不高场合；而齿轮传动则运用于中心距较小、传力较大和传动比要求赶的场合。
齿轮齿条传动与滚珠丝杆传动的效率哪个高（用于升降）
齿轮带动齿条上下走动，与丝母(固定住，转动）带动丝杆上下走动哪个效率高？各自的优缺点？同样的升降速度，哪个需要功率更大？请列出相关公式和数据。两者提升的物体重量一样，设备要求能自锁。请各位帮忙分析下，先谢谢了！
齿轮传动的效率约为99%，齿条可以参考这个，
普通丝杠效率一般为50%，即使Lead Angle较大也不会超过60%
滚珠丝杠的Lead Angle只要不过于小，一般正效率可以达到90%以上，但一般不超过95% 从功率角度来说，齿轮齿条传动与滚珠丝杆传动差别很小。
齿轮传动效率是机械专动中最高的效率的传动之一,一般是可达90%,如果是一级齿轮传动效率最高可达99%,,如是多级就是各级效率相乘..当然,最低的就要看齿轮设计与制造工艺了.这个没必要去考究了.制造业都是这样,要知道的是现在的一般水平与最高水平就行.
另:传递功率可达十万千瓦,圆周速度可达200m/s.
齿轮传动用来传递任意两轴之间的运动和动力，其圆周速度可达300m/s,传递功率可达kW,齿轮直径可从1mm到150m以上，是现代机械中应用最广泛的一种机械传动。
1\要求较高的制造和安装精度，成本较高；
2\不适宜于远距离两轴之间的传动。
3\低精度齿轮在传动时会产生噪声和振动
