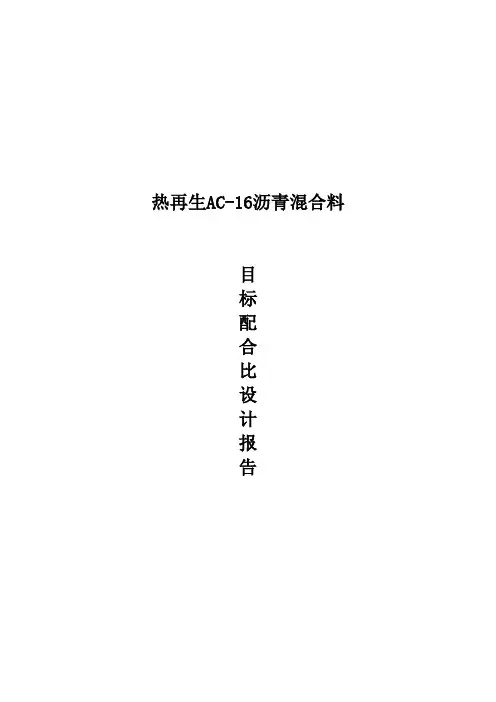

热再生AC-16沥青混合料
目
标
配
合
比
设
计
报
告
热再生AC-16沥青混合料目标配合比设计
一、设计及试验依据
1、JTJ052 《公路工程沥青及沥青混合料试验规程》
2、JT GE42 《公路工程集料试验规程》
3、JT GF40 《公路沥青路面施工技术规范》
二、材料规格及产地
1、1# 仓（11_14mm筛）碎石安庆李冲石料厂
2、2# 仓（6_11mm筛）碎石安庆李冲石料厂
3、3# 仓（3-6mm筛）碎石安庆李冲石料厂
4、4# 仓（0-3mm筛）石粉安庆李冲石料厂
5、沥青（AH-70）中国石化公司
6、粗铣刨料老路面铣刨料
7、细铣刨料老路面铣刨料
三、原材料的基本性能
集料的基本性能测试值
集料密度测定值
沥青三大指标及密度测定值
表-3
四、AC-20混合料组成设计及马歇尔试验
1、沥青混合料级配要求
AC-16沥青混合料级配要求
表-4
2、依据规范（JT GF40-2004）得设计要求、根据各档集料筛分试验结果、按照AC-20级配控制范围、进行矿质混合料组成设计。
AC-16沥青混合料组配
表-5
经组配确定矿料配合比为 1#：2#：3#：4#：粗铣刨料：细铣刨料
= 25：15：9：21：15：15
合成级配符合规范要求、级配曲线如下：
AC-16矿料级配图
3、依据矿料配合比按油石比4.5%制备马歇尔制件，并进行了马歇尔试验，试验结果如下：
马歇尔试验结果表表-6
五、室内配合比设计结论
根据集料及老路面铣刨料对厂拌热再生AC-20型沥青混合料进行目标配合比设计、得出如下结论：
矿料配合比及油石比表-7
最佳油石比及密度、空隙率表-8
据马歇尔试验结果整理确定热再生AC-16型沥青混凝土最佳油石比为4.7%。当施工现场原材料发生变化时、必须重新进行相应的试验验证。
附表
1、沥青混凝土物理指标测定性能试验报告
2、沥青混凝土力学指标测定性能试验报告
3、各种矿料的试验报告
沥青混合料综合设计试验报告 专业：材料科学与工程 班级： 1班 学号： 9 姓名：邱麟栋 指导老师：黄维蓉、可 完成时间：2016 年 5 月— 2016 年7月
目录 1. 设计试验目的与容 (1) 1.1 试验目的： (1) 1.2 试验容： (2) 2. 验原材料的选择与检测 (2) 2.1 沥青 (2) 2.2 粗、细集料 (3) 2.3 填料 (3) 3. 矿质混合料配合比设计 (4) 3.1 矿料筛分与级配曲线 (4) 3.2 最佳油石比的确定 (6) 4. 配合比设计试验 (14) 4.1 浸水马歇尔试验 (14) 4.2 冻融劈裂试验 (14) 4.3 车辙试验 (14) 4.4 沥青混合料低温抗裂性检验 (17) 4.5 渗水试验 (17) 5. 配合比设计结论 ............... 错误!未定义书签。 6. 沥青混合料综合设计试验体会 (19)
AC-25型沥青混合料目标配比设计报告 1.设计试验目的与容 1.1试验目的： 随着国外交通事业的不断发展，沥青路面在道路工程中所占比例日益增加，对于路面而言，随着沥青与沥青混合料的使用品质不断提高，路面形式不断翻新和发展，如从砂石路面，块石路面逐渐演变为沥青贯入式、沥青碎石路面、碾压混凝土路面直至高速公路沥青路面及各类新型沥青路面。但随着交通量逐年递增，重载、超载车辆的比例日益增加，使得交通对沥青路面的要求也愈来愈高，面对这一现状，传统的沥青路面已经不能适应现代化公路的需求。 沥青混合料是由矿料与沥青结合料拌和而成的混合料的总称。按材料组成及结构分为连续级配、间断级配混合料。按矿料级配组成及空隙率大小分为密级配、半开级配、开级配混合料等。按公称最大粒径的大小可分为特粗式(公称最大粒径大于31.5mm)、粗粒式(公称最大粒径等于或大于26.5mm)、中粒式(公称最大粒径16mm或19mm)、细粒式(公称最大粒径9.5mm或13.2mm)、砂粒式(公称最大粒径小于9.5mm)沥青混合料。按制造工艺分为热拌沥青混合料、冷拌沥青混合料、再生沥青混合料等。 了解熟悉材料的组成结构、基本技术性质（包括力学性质、物理性质、化学性质、工艺性质等）掌握热拌沥青混合料的设计方法，利用所学理论知识，参照规推荐的设计方法，选择合适的原材料，通过试验设计满足工程要求的下面层AC-25类型的沥青混合料。在原材料（沥青、矿料）选择好的基础上，掌握矿质混合料的组成设计，明确目标级配围。在此基础上熟悉沥青混合料的拌合、马歇尔试件成型、沥青混合料的技术性质（包括路用性能试验方法、试验参数、试验结果计算与分析等）；同时了解各地区的气候分区、降雨量和各季节的气温等，在进行综合设计试验时各等级公路的交通量、设计车速等也必须考虑。 通过理论知识和参考文献的学习，得知处于为夏热冬温地区，气候分区为1-4-1，本地年平均温在18℃左右，冬季平均气温在6-8℃，7月最高气温均在35℃以上，常年降雨量在1000-1450mm，满足气候分区为1-4-1的特征。所以将综合设计试验背景设定在地区的一级公路上，该公路沥青路面层采用三层结构，
近年来，沥青路面在公路面中占居主导地位。随着我国国民经济的迅速发展，公路交通量越来越大，轴载迅速增长，车速不断提高，沥青路面发生的质量问题也越来越多，有的前修后坏，有的使用周期达不到设计年限。这给沥青路面的使用品质提出了愈来愈高的要求，而影响沥青面层使用性能的重要因素是混合料的级配组成。本文对沥青混合料配合比设计作一探讨。 1 级配类型的选择 选择合适的沥青混合料级配类型是确保沥青凝土路面面层质量的前提。沥青混凝土面层的设计一般依据《公路沥青路面施工技术规范》（JTJ032—94）(以下简称《规范》)《公路沥青路面设计规范》（JTJ014—97）和《公路工程集试验规程》（JTJ058—2000）。我国现行规范规定，上面层沥青混合料的最大粒径不宜超过该层厚的1／2，中面层沥青混合料的集料最大粒径不宜超过该层厚的2／3；沥青路面结构层混合料的集料最大公称尺寸不宜超过该层厚的1／3，对于粗的混合料，这个比例还应减小。由此分析，厚度一定的沥青面层，若按《公路沥青路面施工技术规范》最低要求选择级配类型，则沥青混合料集料的粒径普遍偏大，何况还有0～5%的颗粒超过最大粒径，这样势必对沥青混凝土路面的施工带来难以解决的施工难度，如摊铺机的熨平板易拉动大粒径的骨料，尤其比最大粒径大0～5%的超粒径骨料；若采用细料弥补，易破坏沥青混凝土混合料的级配，使局部部
位的面层压实度难以控制，或使沥青混凝土面层空隙率偏大，渗水严重等。濮阳市的沥青路面结构多年来一直采用的是4cm+3cm的厚度组合模式，这种组合模式对沥青混合料类型的选择有很大的局限性。4cm 的下面层最大粒径一般不超过25mm，3cm上面层最大粒径一般不宜超过15mm；根据近年来濮阳地区路面所用材料的情况，经调查、试验、分析、比较可知，下面层的选择余地较宽，多采用AG-201级配类型。而上面层混合料型的选择非常困难。3cm厚的上面层，按照《沥青路面施工技术规范》的规定，选择AC-10I型较合适，AC-10I型公称最大粒径为13.2mm。最大粒径为15mm。这使我们在选材上有了很大的局限性，要实现这一配合比的合理选择，必须通过两种渠道来把关：一是尽量多的考察集料资源，二是拌和机的振动筛一定要根据不同级配类型要求的筛孔专门定做。 2 原材料的选择 要保证工程质量，必须对工程材料进行严格的选择和检验，这也是在沥青混合料配合比设计前必不可少的一个重要环节。选择、确定原材料应根据设计文件对路面结构和使用品质的要求，按照《规范》的相关规定，结合地材的供应情况，按照相关试验规程的要求进行检验，然后择优选材，使材料的各项技术指标都符合规定的技术要求。 2.1 选材原则
试验报告 样品名称：AC- 13C沥青混合料目标配合比设计与试验 检验类别：委托试验 委托单位:中建五局土木工程有限公司 试验单位:湖南省交通建设质量监督试验检测中心
批准日期：2010年5月21日
湖南省交通建设质量监督试验检测中心 试验报告 主检：审核：审批: 湖南省交通建设质量监督试验检测中心
主检: 审核: 审批:
设计说明 1.沥青混合料的级配采用AC-13C型级配。根据JTG F40-2004《公路沥青路面 施工技术规范》要求，并结合刚果(布)国家1 号公路：施工地点为热带雨淋气候，常年平均气温为35C左右，最高气温40C-45 C,年降雨量大于1000mm勺具体情况，确定了相应的工程级配。 2.AC-13沥青混合料所用原材料均为委托单位来样，其组成为： (1)集料：取样地点为萨哈采石场。碎石规格和数量：0/0.3mm3.4kg, 0/2.36mm13kg,0/4.75mm22kg,0/16mm19kg,9.5mm20kg, 16mm29kg。 (2)沥青：道路石油沥青60/70，重量5kg。 ( 3) 沥青抗剥离剂：江西省上饶市恒大建材化工有限公司。 3.按规范要求，沥青混合料理论最大相对密度采用真空实测法。 4.室内试验的拌和温度为160C，试件的击实成型温度为145C。 5.配合比设计试验及计算参数均以“JTG F40-2004《公路沥青路面施工技术规范》 中附录B 热拌沥青混合料配合比设计方法”中的程序及公式计算。 6.试验结果：经室内配合比设计试验与相关验证，确定AC-13沥青混合料目标配 合比设计的最佳油石比为％，在进行生产配合比设计与试验时，其合成级配尽可能与目标 配合比级配曲线接近。目标配合比的各级材料比例见相关设计图表。 7.建议在混合料中添加2%的硅酸盐水泥，以提高混合料的水稳定性。 湖南省交通建设质量监督试验检测中心 2010 年5 月21 日 原材料试验
-+ 亚雪公路 G015 线至滑雪场段 C16 标段 AC-20沥青混凝土配合比报告 编制单位亚雪公路C16标段项目经理部 负责人年月日 编制年月日 审核年月日 龙建路桥股份有限公司 二 OO七年六月
总说明 一、工程概况 亚雪公路 G015线至滑雪场段，连接着绥满高速公路和亚布力滑雪 场，是一条重要的旅游线路。亚雪公路起于K4+500即亚布力管理所门 前，经景阳村、尚礼村、红房子村、青山村至青云滑雪场场部终点 K24+965，路线全长20.465km，原有公路为单幅两车道二级公路，原有 路面为沥青混凝土路面。亚雪公路G015线至滑雪场段改扩建工程C16 标段，承担全线沥青混凝土路面的施工任务，设计上加宽部分路面为 两层沥青混凝土，上面层为厚6cm密级配中粒式沥青混凝土AC-20；上 面层为厚5cm改性沥青密级配中粒式沥青混凝土AC-16；旧路部分半幅 铺筑 AC-20 密级配中粒式沥青混凝土，将双向路拱找成单向路拱后， 用AC-16改性沥青混凝土罩面，全线平均厚度为 7.8cm。全线密级配中粒 式沥青混凝土 AC-20 设计用量为 12873 立方米，改性沥青密级配中粒式沥 青混凝土 AC-16 设计用量为 18000 立方米。 AC-20 密级配中粒式沥青混 凝土各种单质材料的选定、配合比的组成设计严执行亚雪公路《施工图设计》和《公路沥青路面施工技术规范》（JTG F40—2004）的技术标准，采用计算机进行数据处理及配合比设计，具体结果如下： 二、单质材料的技术指标 1、沥青 根据亚雪公路《施工图设计》的要求，下面层AC-20 密级配中粒式 沥青混凝土采用 110 号 A 级重交通道路石油沥青，经过我们的对比 检测最终确定使用辽宁盘锦北方沥青股份有限公司生产的AH-110 沥
设计说明 1．AC-20C沥青混合料的级配范围来自于“路面技术交底文件”。 2．AC-20C沥青混合料所用原材料均为委托单位来样，其组成为： （1）集料：**碎石场石灰石碎石。按9.5mm～19mm（1#）、4.75mm～9.5mm （2#）、2.36mm～4.75mm（3#）、0mm～2.36mm（4#）备料。 （2）沥青：**70号A级道路石油沥青。 （3）矿粉：拌合站自制石灰石矿粉。 3．按规范要求，混合料理论最大相对密度采用实测法。 4．室内试验的拌和温度为165（℃），试件的击实成型温度为140-145（℃）。5．配合比设计试验及计算参数均以“JTG F40-2004《公路沥青路面施工技术规范》中附录B 热拌沥青混合料配合比设计方法”中的程序及公式计算。6．试验结果：经室内配合比设计试验与相关验证，确定AC-20C沥青混合料目标配合比设计的最佳油石比为4.1％，在进行生产配合比设计与试验时，其合成级配应尽可能与目标配合比级配曲线接近。目标配合比的各级材料比例见相关设计图表。
一．原材料试验 1．沥青试验结果 2.集料试验 （1）集料原材料来样筛分试验结果
（3）各级粒径集料的相对密度试验结果
（5）细集料试验结果 二．AC-20C沥青混合料技术要求 1．AC-20C型沥青混合料设计级配范围 2．AC-20C沥青混合料技术指标要求 孔隙率不是整数时，由内插确定要求的矿料间隙率最少值。
三．AC-20C型沥青混合料配合比试验 1．各级集料在混合料中的比例及合成级配 AC-20C混合料矿料合成级配曲线如下图所示：
2．目标配合比马歇尔试验结果 AC-20C型沥青混合料沥青用量确定图
亚雪公路G015线至滑雪场段C16标段AC-20沥青混凝土配合比报告 龙建路桥股份有限公司 二OO七年六月
总说明 一、工程概况 亚雪公路G015线至滑雪场段，连接着绥满高速公路和亚布力滑雪场，是一条重要的旅游线路。亚雪公路起于K4+500即亚布力管理所门前，经景阳村、尚礼村、红房子村、青山村至青云滑雪场场部终点K24+965，路线全长20.465km，原有公路为单幅两车道二级公路，原有路面为沥青混凝土路面。亚雪公路G015线至滑雪场段改扩建工程C16标段，承担全线沥青混凝土路面的施工任务，设计上加宽部分路面为两层沥青混凝土，上面层为厚6cm密级配中粒式沥青混凝土AC-20；上面层为厚5cm改性沥青密级配中粒式沥青混凝土AC-16；旧路部分半幅铺筑AC-20密级配中粒式沥青混凝土，将双向路拱找成单向路拱后，用AC-16改性沥青混凝土罩面，全线平均厚度为7.8cm。全线密级配中粒式沥青混凝土AC-20设计用量为12873立方米，改性沥青密级配中粒式沥青混凝土AC-16设计用量为18000立方米。AC-20密级配中粒式沥青混凝土各种单质材料的选定、配合比的组成设计严执行亚雪公路《施工图设计》和《公路沥青路面施工技术规范》（JTG F40—2004）的技术标准，采用计算机进行数据处理及配合比设计，具体结果如下： 二、单质材料的技术指标 1、沥青 根据亚雪公路《施工图设计》的要求，下面层AC-20密级配中粒式沥青混凝土采用110号A级重交通道路石油沥青，经过我们的对比检测最终确定使用辽宁盘锦北方沥青股份有限公司生产的AH-110沥
青，其技术指标如下： 重交通量道路石油沥青技术指标对照表 从上表可以看出，辽宁盘锦北方沥青股份有限公司生产的AH-110石油沥青其各项技术指标符合图纸及规范的要求。 2、粗集料 粗集料应选用锤式破碎机生产的机轧碎石，以保证骨料的质量。粗集料应具备良好的抗压、抗磨耗功能，整体应洁净、干燥、表面粗糙、无风化、无杂质。由于AC-20密级配沥青混凝土公称最大粒径为19mm，因此粗集料使用10～20mm和5～10mm两种碎石。经过我们的对比检测最终确定使用亚布力镇虎峰石场出产的玄武岩反击破碎石，其技术指标如下：
XXX路 SMA-13改性沥青混合料目标配合比设计报告
XXXX路 SMA-13改性沥青混合料目标配合比 设计报告 注意事项： 1.本报告未加盖检测单位报告专用章、缺页、添页或涂改均无效；无相关人员及签发人签字无效；未经检测单位许可复印无效； 2.对检测报告有异议者，请于收到报告之日起十五日向检测单位提出； 3.试验检测按国家标准、行业标准和企业标准执行，无标准的按双方协议执行。
XXXX检测中心设计报告
1.0 概述 受XXXX委托，XXXX检测中心承担了XXXX路工程上面层SMA-13型沥青混合料的目标配合比设计工作。本次改性沥青混合料SMA-13的目标配合比设计方法依据《公路沥青路面施工技术规》（JTG F40—2004）进行设计。 2.0 设计依据 上面层SMA-13改性沥青混合料目标配合比设计依据以下标准规、规程： 1、《公路沥青路面施工技术规》（JTG F40-2004）； 2、《公路工程集料试验规程》（JTG E42-2005）； 3、《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）； 3.0 原材料试验 本次试验所用集料、矿粉、沥青均为委托方送样，各原材料规格及产地如下： 1、沥青：XXX产SBS改性沥青； 2、集料：XXX产玄武岩（碎石1：9.5~13.2mm、碎石2：4.75~9.5mm） 3、细集料：XXX产石灰岩（碎石4：0-2.36mm） 4、矿粉：XXX矿粉厂； 5、木质素纤维：XXX（用量为混合料总质量的0.35%）。 4、抗剥落剂：XXX（用量为沥青质量的0.35%） 沥青、矿粉、粗集料、细集料、纤维试验结果如表3.0-1至表3.0-5。
AC-20沥青混凝土 沥青路面生产配合比设计 一、概述 根据设计文件要求，结合规范及目标配合比，对我项目使用的AC-20沥青混凝土进行生产配合比设计。 二、设计依据： 1、《公路沥青路面设计规范》JTG D50-2017 2、《公路沥青路面施工技术规范》JTG F40-2004 3、《公路工程集料试验规程》JTG E42-2005 4、《公路工程沥青及沥青混合料试验规程》JTG E20-2011 5、设计图纸要求 三、生产配合比设计 1、原材产地 1）、集料铜川恒益建材有限公司 2）、矿粉、0-3mm机制砂铜川达从道建材有限公司 3）90#A道路石油沥青新疆克拉玛依炼油厂 2、生产配合比设计过程 拌和站按目标配合比设计确定各档集料的比例，经冷料仓给料、干燥筒混合加热、二次筛分、各热料仓取样筛分、合成级配、确定各热料仓的材料比例，根据目标配合比确定的最佳油石比取
4.45%的油石比基础上分别制备马歇尔试件、进行马歇尔物理及力学性能指标检验、确定出生产配合比最佳沥青用量及各仓集料的最佳配合比。 根据各热料仓矿料的筛分结果确定合成级配曲线，经过试配AC-20型沥青混合料生产配合比各热料仓矿料比例为1#仓：2#仓：3#仓：4#仓：矿粉=28%：5%：25%：38%：4%，其合成级配能够满足设计级配要求。 3、AC-20沥青混合料级配组成。 筛分及合成级配 100
4、最佳油石比确定 经过马歇尔最佳油石比试验（试验结果见相应试验记录）根据《公路沥青路面施工技术规范》 JTG F40—2004中热拌沥青混合料配合比设计方法，以及按设计的矿料级配组成，依据目标配合比确定的最佳油石比取4.45%为基础做马歇尔试件，分别测定其马歇尔指标，其试验结果见下表： 5、沥青混合料最佳沥青用量选定图 沥青最佳用量计算 OACmin=4.25，OACmax=5.15 a1=4.35, a2=4.35, a3= 4.3, a4= 4.7 OAC1=4.4,OAC2=4.7 最佳沥青用量OAC=4.4，最佳油石比4.6.
AC-13型沥青混凝土配合比设计报告（K691+000沥青混凝土拌合厂） 工程名称：G214线清水河至结古段二级公路路面工程 监理单位：内蒙古交通建设监理咨询有限责任公司 施工单位：青海省公路工程建设总公司 施工桩号：K675+000—K705+000 报告日期：2005—7—6
AC-13型沥青混凝土配合比设计报告 一.前言 本工程位于G214线清（水河）至结（古）段，地处规范规定的寒区。施工段落K675+000-K705+000段，共计30公里。面层设计厚度5㎝,规格采用AC-13型。 二.原材料 .沥青 沥青由业主统购，为新疆克拉玛依生产的重交A-130A石油沥青。沥青进场后即进行了抽检，经检验沥青三大指标符合规范要求，详细数据如表1。 表1 沥青质量试验结果 根据中国气象站1961-2000年气温统计资料显示，56034号区站（清水河地区）7天平均高气温为18℃，极端最低气温为-43℃。根据计算，该地区路面预计高温度T20㎜=℃,路面表面预计低温度T SURF=℃.该沥青经试验计算分析，属溶凝胶型沥青，当量软化点T800=℃,当量脆点=℃,当量脆点距路面表面预计低温度尚有℃的差值，只能在配合比设计中尽可能地提高沥青用量，尽最大限度地避免路面低温裂缝。 .粗集料 采用大型反击式联合破碎机破碎，破碎机生产三种矿料，S10碎石，S12碎石和S15石屑。10-15㎜碎石㎜筛上筛余量偏多，不符合S10规格，但不影响使用。5-10㎜碎石符合S12规格，0-5㎜石屑符合S15规格。各种材料筛分结果如表2。 表2 各种粗集料的筛分结果 按规范对碎石质量的检验结果如表3，各项指标均符合规范要求，可以使用。
热拌沥青混合料配合比设计方法 1．矿质混合料组成设计 （1）根据道路等级、路面结构层位及结构层厚度等方面要求，按照上述方法，选择适用的沥青混合料类型，并按照表8－22和表8－23（现行规范）或8－24和表8－25（新规范稿）的内容确定相应矿料级配范围，经技术经济论证后确定。 （2）矿质混合料配合比计算 1）组成材料的原始数据测定 按照规定方法对实际工程使用的材料进行取样，测试粗集料、细集料及矿粉的密度，并进行筛分试验，测定各种规格集料的粒径组成。 2）确定各档集料的用量比例 根据各档集料的筛分结果，采用计算法或图解法，确定各规格集料的用量比例，求得矿质混合料的合成级配。矿质混合料的合成级配曲线必须符合设计级配范围的要求，不得有过多的犬牙交错。当经过反复调整仍有两个以上的筛孔超出设计级配范围时，必须对原材料进行调整或更换原材料重新设计。 通常情况下，合成级配曲线宜尽量接近设计级配中限，尤其应使0.075mm、2.36mm、4.75mm等筛孔的通过量尽量接近设计级配范围的中限。对于交通量大、轴载重的道路，合成级配可以考虑偏向级配范围的下限，而对于中小交通量或人行道路等，合成级配宜偏向级配范围的上限。
2．沥青混合料马歇尔试验 沥青混合料马歇尔试验的主要目的是确定最佳沥青用量（以OAC表示）。沥青用量可以通过各种理论公式计算得到，但由于实际材料性质的差异，计算得到的最佳沥青用量，仍然要通过试验进行修正，所以采用马歇尔试验是沥青混合料配合比设计的基本方法。 （1）制备试样 1）马歇尔试件制备过程是针对选定混合料类型，根据经验确定沥青大致用量或依据表4－10推荐的沥青用量范围，在该用量范围内制备一批沥青用量不同、且沥青用量等差变化的若干组（通常为五组）马歇尔试件，并要求每组试件数量不少于4个。 2）按已确定的矿质混合料级配类型，计算某个沥青用量条件下一个马歇尔试件或一组试件中各种规格集料的用量（实践中大多是一个标准马歇尔试件矿料总量1200g左右）。 3）确定一个或一组马歇尔试件的沥青用量（通常采用油石比），按要求将沥青和矿料拌制成沥青混合料，并按上节表8－7（现行规范要求）或表8－9（新规范要求）规定的击实次数和操作方法成型马歇尔试件。 （2）测定试件的物理力学指标 首先，测定沥青混合料试件的密度，并计算试件的理论最大密度、空隙率、沥青饱和度、矿料间隙率等参数。在测试沥青混合料密度时，应根据沥青混合料类型及密实程度选择测试方法。在工程中，吸水率小于0.5%的密实型沥青混合料试件应采用水中重法测定；较密实的沥青混合料试件应采用表干法测定；吸水
ATB-30目标配合比设计说明 一、设计说明 1、工程概况 安康至汉中高速公路是国家高速公路网十堰至天水联络线陕西境内的主要段落，按照双向四车道高速公路技术标准设计，全长187.96公里。 我标段为A-M03合同段，其起讫里程为：K182+900～K221+775，沥青面层结构如下：下面层为12cm沥青稳定碎石ATB-30；中面层为6cm改性沥青混凝土AC-20；上面层为4cm改性沥青玛蹄脂碎石SMA-13。 2、试验依据 ①《公路沥青路面施工技术规范》（JTG F40-2004） ②《公路工程沥青及沥青混合料试验规程》（JTJ 052-2000） ③《公路工程集料试验规程》（JTG E42-2005） ④《路面工程施工图设计》 ⑤《高速公路路面施工技术指南》 3、原材料 ①沥青：沥青为埃索A-70#，经检验沥青的各项技术性能符合规定要求。 ②粗集料：采自七里沟料场，各项技术性能符合规范要求。 ③细集料：砂为双桥产中砂，各项指标均符合规范要求。 ④填料：矿粉由七里沟生产，消石灰由陕西富平生产，消石灰与矿粉掺 配比例为30：70，其各项技术指标均符合规范要求。 以上各种材料的试验结果详见表1
二、设计步骤 1、确定级配及最佳沥青含量：根据原材料筛分结果，调整级配曲线，按照油石比2.7%、3.0%、3.3%、3.6%、3.9%进行马歇尔试验，根据试验结果确定最佳油石比。试验结果详见表 2、表 3、图1、表4： 表2 原材料筛分数据汇总表 表3 原材料比例及级配曲线表
图1 合成级配曲线图 由试验数据可知，毛体积密度无峰值，故取空隙率中值为OAC1，通过计算可得： a3=3.25, OAC min=3.09,OAC max=3.42 OAC1=a3=3.25 OAC2=( OAC min + OAC max)/2=3.25 OAC=( OAC1 +OAC2)/2=3.25 结合本路段设计交通量大、轴载重、夏季高温等客观条件,综合考虑到路面性 能，确定最佳油石比为3.3%。 2、混合料水损害性能检验：按最佳油石比进行48小时浸水马歇尔试验与冻融劈裂性能检验，其各项性能结果详见表5：
双永高速公路B3合同段AC-20C下面层目标配合比报告 中交一公局厦门工程有限公司中心试验室 双永高速公路B3合同段工地试验室 二○一一年十月
沥青路面下面层AC-20C目标配合比报告 1、依据规范和要求 1.1、《双永高速路面设计图纸》； 1.2、《公路沥青路面施工技术规范》（JTG F40-2004）； 1.3、《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）； 1.4、《公路工程集料试验规程》（JTG E42-2005）； 2、混合料的类型及层位特点 2.1、沥青路面下面层混合料级配类型采用AC-20C型，属于中粒式密级配沥青混凝土。2.2、在路面结构温度分布中，下面层的温度最高，且下面层承受的剪应力最大，因此最容 易产生车辙病害；在兼顾水稳定性的同时，如何提高中面层抵抗车辙的能力，成为中面层配合比设计的重点。 3、原材料试验 优质的原材料是保证沥青混合料具有优良路用性能的先决条件，为了满足气候环境与交通对路用性能的要求，必须做好原材料的选择。该配合比通过测试沥青、粗集料、细集料和矿粉等材料的性能和技术指标来检测材料是否满足规范及设计图纸要求，从而完成原材料的选择。 3.1、沥青 采用上海春宇实业有限公司的SBS改性沥青（I-D级），所检各项指标均符合有关规范、规定要求，实测指标与技术要求见表1。 表1 SBS改性沥青（I-D级）试验指标与技术要求 3.2、集料 集料是沥青混合料的关键材料之一，其力学性能是决定混合料强度特性的最重要因素，它的颗粒形状不仅影响混合料的构架，也直接关系到混合料的抗车辙能力与抗疲劳性能等材
料特性，此外，集料与沥青的粘附等级对混合料强度的形成也起关键作用，因此选择优质的集料是沥青混合料具有优良路用性能的重要保证。 3.2.1粗、细集料 采用顺发石料场反击式破碎机生产的碎石，规格为：一号料：9.5-19mm、二号料：4.75-9.5mm、三号料：0-4.75mm；粗、细集料所检各项指标与技术要求见表2。 表2 粗、细集料的试验指标与技术要求 3.3、填料 沥青混合料的填料宜采用石灰岩或岩浆岩中的强基性岩石等石料经磨细得到的矿粉，本项目采用龙岩市东元矿粉有限公司生产的矿粉，所检各项指标均符合规范及有关规定要求实测试验指标见表3： 表3 矿粉的试验指标与技术要求 3.4、抗剥落剂 用抗剥落剂可以增强沥青与集料的粘附性，从而保证沥青混合料具有较高的抗水损害性。本项目在矿粉中掺入20% 消石灰及0.3%重庆海木交通技术有限公司生产的AMR沥青抗剥落剂。并通过水煮法对其进行检验，粘附性有明显的改善。
设计报告首页
1 概述 受xxxx路桥工程有限公司委托，xxxx有限公司承担xxxx段新建工程xxxx 合同段xx标AC-20目标配合比设计。本次AC-20沥青混合料室内配合比设计参考施工图设计文件并依据我国《公路沥青路面施工技术规范》（JTG F40-2004，以下简称“规范”）和《公路工程沥青及沥青混合料试验规程》（JTG E20-2011，以下简称“规程”）的要求进行了沥青混合料目标配合比设计。 2 材料 依据设计要求，进行了集料性质试验（试验结果见表2-1）、矿粉性质试验（试验结果见表2-2）、各种矿料外观质量照片如图2-1、70号道路石油沥青试验（试验结果见表2-3）。
压碎值 % ≯24T0316-2 005 对沥青的粘附性级5≮4T0616-1 993表2-2 矿粉性质试验结果汇总表 材料 名称 细度亲水系数 （%） 相对密 度 外观通过下列筛孔（方孔mm）的百分率（%） 石灰 石 矿粉 无团粒 结块 技术 要求 10090-10075-100<1≮ 无团粒 结块 试验 规程 T0351-2000 T0353-20 00 T0352-2 000 / 1#料 2#料 3#料4#料 矿粉 图2-1集料外观质量照
表2-3 70号道路石油沥青试验结果表 3 设计级配选择 初选级配 依据设计方法，在选择集料结构时，以4.75mm通过率为关键性筛孔，选用粗、中、细三个级配，选择三个级配的初试沥青用量，制作马歇尔试件，根据试验结果计算出这三个级配的沥青混合料的空隙率（VV）、矿料间隙率（VMA）、沥青饱和度（VFA）、稳定度、流值等体积指标和力学指标。 AC-20沥青混合料矿料级配范围见表3-1，各种集料的筛分试验结果、三种试验级配的矿料比例及三种试验级配各筛孔尺寸矿料通过率明细见表3-2，三种试验级配曲线见图3-1。
AC－20沥青中面层目标配合比设计说明 十天高速公路X标 AC-20沥青中面层目标配合比设计说明 设计使用规范、规程及标准 1、《公路工程集料试验规程》JTG E42-2005; 2、《公路工程沥青及沥青混合料试验规程》JTJ 052-2000; 3、《公路沥青路面施工技术规范》JTG F40-2004; 4、《高速公路路面施工技术指南》。 5、国家高速公路十堰至天水联络线陕西境内安康至汉中公路路面工程施工招标文件。 原材料情况 1、沥青:采用壳牌A级90号道路石油沥青改性为SBS(I-C)改性沥青,各项指标均符合技术指南及规范要求如下表; 试验项目试验结果技术要求 针入度(25℃,100g,5s) (0.1mm) 66 60~80 针入度指数PI 0.2 不小于-0.4 溶解度(三氯乙烯)(%) 99.5 不小于99.0 运动粘度135℃(Pa.s) 2.4 不大于3.0 闪点(COC) (℃) 308.5 不小于230 弹性恢复25℃(%) 91.2 不小于80
延度(5cm/min,5℃) cm 39.1 不小于35 软化点(环球法)℃ 88.0 不小于 70 RTFOT后质量损失 (%) -0.1 不大于 1.0 针入度比 (%) 89.4 不小于 65 延度(5cm/min,10℃) cm 23 不小于20 2、矿质材料:①粗集料:采用西乡清泉石料厂生产的石灰岩碎石,粘附性5级,规格为19~26.5mm、9.5~19mm、4.75~9.5mm、2.36~4.75mm。 ②细集料:采用西乡清泉石料厂生产的机制砂,规格0~2.36mm③填料:采用沥青拌合站石灰岩磨细矿粉。 三、矿质混合料级配组成 根据组成材料筛分试验结果,经试配最后确定一组级配,各种材料比例为19~26.5mm、9.5~19mm、 4.75~9.5mm、2.36~4.75mm:0~2 .36mm机制砂:矿粉=6:33:23:9:26:3,详见矿料级配设计计算表。
AC-25C沥青混合料配合比设计报告
沥青砼面层 AC-25C 型目标配合比设计 一、前言 由我项目部承担的溧阳市天目湖宾馆道路广场工程沥青砼下面层 AC-25C 型（粗粒式）最大公称粒径26.5mm ，矿料级配如下： AC-25C 型沥青砼矿料级配范围 表 一 试验室根据有关的技术规范的要求，进行了一系列的试验，现将各项试验及目标配合比情况汇报如下： 二、原材料 1、沥青：采用了韩国70#沥青。针入度、延度、软化点及其他各项物理指标达到施工规范的要求，现将沥青的试验结果列表如下： 沥青的主要技术性质试验结果 试验项目 规范要求 试验结果 针入度（0.01mm ）（25℃、100g 、5s ） 60-80 68 延度（15℃、5cm/min ） ＞100 ＞100 软化点（℃）（环球法） 44-54 49.0 与矿料的黏附性 ＞4级 5级 相对密度 实测 1.030 2、矿料 施工中采取的1#料（碎石）、2#料（瓜子片）是石灰岩，3#料（米砂）、 筛孔尺寸（mm ） 31.5 26.5 19.0 16.0 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 通过率 100 90- 100 75- 90 65- 83 57- 76 45- 65 24- 52 16- 42 12- 33 8- 24 5- 17 4-13 3-7
4#料（石屑）是玄武岩，填料（石灰岩矿粉）均产自溧阳。各项技术指标均满足施工规范的要求，试验结果表三、表四、表五。 AC-25C型沥青砼面层粗集料试验结果 指标规范要求试验结果 石料压碎值不大于（%）28 1#料17.6 2#料18.4 毛体积相对密度不小于 2.50 1#料 2.703 2#料 2.680 3#料 2.860 表观相对密度不小于 2.50 1#料 2.735 2#料 2.734 3#料 2.982 吸水率不大于（%） 2.0 1#料0.44 2#料0.71 3#料 1.42 对沥青的黏附性（不小于）4级5级 细长扁平颗粒含量不大于（%）18 1#料8.5 2#料10.2 水洗法＜0.075颗粒含量不大于（%） 1 1#料0.1 2#料0.4 3#料0.8 AC-25C型沥青砼面层石屑试验结果 指标规范要求试验结果毛体积相对密度不小于 2.50 2.848 表观相对密度不小于 2.50 2.964 砂当量（%）≥60 72 水洗法＜0.075颗粒含量 不大于（%） 15 9.3 AC-25C型沥青砼面层矿粉试验结果 指标规范要求试验结果密度不小于（t/m3） 2.50 2.716 亲水系数（%）＜1 0.69
AC25目标配合比设计 沥青混合料目标配合比设计报告 （GTM配合比设计方法） 1. 任务来源 受天津市天永高速公路有限公司托付，进行津沧高速公路下面层AC-25型沥青混合料目标配合比设计。 2. 依据要紧技术规范、试验规程 2.1 JTG F40—2004《公路沥青路面施工技术规范》 2.2 JTJ 052—2000《公路工程沥青及沥青混合料试验规程》 2.3 JTG E42—2005《公路工程集料试验规程》 3. 原材料性质分析 津沧高速公路下面层采纳AC-25型沥青混合料。各原材料产地为：蓟县产石灰岩粗、细集料及矿粉；沥青为滨州70号石油沥青。试验样品由托付方提供。 3.1 沥青 对沥青按JTG F40—2004《公路沥青路面施工技术规范》要求进行了规定项目的试验检测。试验检测结果见表1。检测结果讲明该沥青样品符合70号A级沥青技术要求。 表1 70号A级沥青检测结果
3.2 矿料 沥青混合料中的矿料包括粗集料、细集料和矿粉。 3.2.1 粗集料 粗集料10mm～25mm、10mm～20mm、5mm～10mm、 3mm～5mm石灰岩，试验项目及试验结果见表2。试验结果讲明，粗集料所检项目符合JTG F40—2004《公路沥青路面施工技术规范》关于高速公路及一级公路沥青混合料用粗集料质量技术要求。 表2 粗集料技术性质
3.2.2 细集料 细集料采纳0mm～3mm石灰岩，试验项目及试验结果见表3。试验结果讲明，对细集料所检测项目均符合JTG F40—2004《公路沥青路面施工技术规范》关于高速公路及一级公路沥青混合料用细集料质量技术要求。 表3 细集料技术性质 3.2.3 矿粉 矿粉为石灰岩矿粉，试验结果见表4。试验结果讲明，对该矿粉所检测项目符合JTG F40—2004《公路沥青路面施工技术规范》关于高速公路及一级公路沥青混合料用矿粉质量技术要求。 表4矿粉技术性质
黔西南州南下交通工程检测有限公司试验检测报告 编号:LQHHL-2014-004 兴仁县西池棚户区改造工程安置核心区 道路及平场公路工程 试验报告样品名称：AC-20沥青底层配合比 检验类别：委托试验 委托单位: 四川荣慧建筑有限公司 试验单位: 黔西南州南下交通工程检测有限公司 批准日期：2014年8月20日
一、沥青混凝土目标配合比组成设计 1、技术标准 AC-20密级配沥青混凝土的技术标准，参照亚雪公路《施工图设计》和《公路沥青路面施工技术规范》JTG F40-2004的有关规定执行，具体如下： 2、AC-20密级配沥青混凝土标准马歇尔稳定度试验 试验方法采用《公路工程沥青及沥青混合料试验规程》JTJ052-2000的相应规定。 试验设备：马歇尔电动击实仪、数显马歇尔稳定度测试仪、恒温水浴及其相应设备。
试验结果见下表：3、确定最佳油石比 ①、相应于密度最大值的油石比为a 1，则a 1 =4.4%； ②、相应于稳定度最大值的油石比为a 2，则a 2 =4.3%； ③、相应于规定空隙率范围中值的油石比为a 3，则a 3 =4.2%； 以上三者的平均值做为最佳油石比的初始值OAC 1，则OAC 1 =1/3（a 1 +a 2 +a 3 ）=4.3%。 各项指标均符合1项技术标准的油石比最小值OAC min =4.1%，最大值OAC max =5.15%， 其中值为OAC 2，则OAC 2 =1/2（OAC min +OAC max ）=4.63%，取OAC 1 、OAC 2 的中值OAC=1/2 〔OAC 1+OAC 2 〕=4.465%。 《 采用最佳油石比，进行标准马歇尔稳定度试验，结果如下： 按最佳油石比制作马歇尔试件进行浸水马歇尔试验，在60℃水中浸水48h后测定试件的稳定度MS1=5.7KN，计算试件的浸水残留稳定度为MS0=MS1/MS=5.7KN/6.89KN=83%>80%符合《公路沥青路面施工技术规范》JTG F40-2004
津沧高速公路AC-25型 沥青混合料目标配合比设计报告 （GTM配合比设计方法） 1. 任务来源 受天津市天永高速公路有限公司委托，进行津沧高速公路下面层AC-25型沥青混合料目标配合比设计。 2. 依据主要技术规范、试验规程 2.1 JTG F40—2004《公路沥青路面施工技术规范》 2.2 JTJ 052—2000《公路工程沥青及沥青混合料试验规程》 2.3 JTG E42—2005《公路工程集料试验规程》 3. 原材料性质分析 津沧高速公路下面层采用AC-25型沥青混合料。各原材料产地为：蓟县产石灰岩粗、细集料及矿粉；沥青为滨州70号石油沥青。试验样品由委托方提供。 3.1 沥青 对沥青按JTG F40—2004《公路沥青路面施工技术规范》要求进行了规定项目的试验检测。试验检测结果见表1。检测结果表明该沥青样品符合70号A级沥青技术要求。 表1 70号A级沥青检测结果 检测项目单位 70号、A级 沥青技术要求 试验结果试验方法 针入度（25℃,100g,5s）0.1mm 60～80 75 T 0604—2000 软化点（环球法）℃不小于46 46.0 T 0606—2000 延度（5cm/min，15℃）cm 不小于100 >100 T 0605—1993 含蜡量（蒸馏法）% 不大于2.2 1.2 T 0615—2000
闪点℃不小于260 286 T 0611—1993 溶解度（三氯乙烯）% 不小于99.5 99.96 T 0607—1993 密度（15℃）g/cm3实测记录 1.036 T 0603—1993 TFOT后 残留物（163℃，5h） 质量变化% 不大于±0.8 0.10 T 0609—1993 针入度比% 不小于61 74.7 T 0604—2000 延度（10℃）cm 不小于6 12 T 0605—1993 3.2 矿料 沥青混合料中的矿料包括粗集料、细集料和矿粉。 3.2.1 粗集料 粗集料10mm～25mm、10mm～20mm、5mm～10mm、 3mm～5mm石灰岩，试验项目及试验结果见表2。试验结果表明，粗集料所检项目符合JTG F40—2004《公路沥青路面施工技术规范》关于高速公路及一级公路沥青混合料用粗集料质量技术要求。 表2 粗集料技术性质 检测项目单 位 标准要求 粗集料试验结果 试验方法10mm～ 25mm 10mm～ 20mm 5mm～ 10mm 3mm～ 5mm 集料压碎值%不大于28 —16.2 ——T 0316—2005 洛杉矶磨耗损失%不大于30 —18.8 —T 0317—2005 表观相对密度—不小于 2.50 2.827 2.842 2.843 2.847 T 0304—2005 毛体积相对密度—— 2.788 2.817 2.794 2.759 吸水率%不大于 3.0 0.5 0.3 0.6 1.1 对沥青的粘附性级不小于4 — 5 ——T 0616—1993 针片状颗粒含量（混合料）其中粒径大于9.5 mm 其中粒径小于9.5 mm % % % 不大于18 不大于15 不大于20 11.7 10.0 15.3 T 0312—2005
AC-13C沥青混合料目标配合比设计与试验报告
严谨求实科学管理精益求精质量至上试验报告 样品名称：AC-13C沥青混合料目标配合比设计与试验 检验类别：委托试验
委托单位: 试验单位: XX省交通建设质量监督试验检测中心批准日期：2010年5月21日 XX省交通建设质量监督试验检测中心 试验报告
主检: 审核：审批： XX省交通建设质量监督试验检测中心 试验报告
主检: 审核：审批： 设计说明
1．沥青混合料的级配采用AC-13C型级配。根据JTG F40-2004《公路沥青路 面施工技术规范》要求，并结合刚果（布）国家1号公路：施工地点为热带雨淋气候，常年平均气温为35℃左右，最高气温40℃-45℃，年降雨量大于1000mm的具体情况，确定了相应的工程级配。 2．AC-13沥青混合料所用原材料均为委托单位来样，其组成为： （1）集料：取样地点为萨哈采石场。碎石规格和数量：0/0.3mm3.4kg, 0/2.36mm13kg,0/4.75mm22kg,0/16mm19kg,4.75/9.5mm20kg, 9.5/16mm29kg。 （2）沥青：道路石油沥青60/70，重量5kg。 （3）沥青抗剥离剂：江西省上饶市恒大建材化工有限公司。 3．按规范要求，沥青混合料理论最大相对密度采用真空实测法。 4．室内试验的拌和温度为160℃，试件的击实成型温度为145℃。 5．配合比设计试验及计算参数均以“JTG F40-2004《公路沥青路面施工技术规范》中附录B 热拌沥青混合料配合比设计方法”中的程序及公式计算。 6．试验结果：经室内配合比设计试验与相关验证，确定AC-13沥青混合料目标配合比设计的最佳油石比为4.8％，在进行生产配合比设计与试验时，其合成级配尽可能 与目标配合比级配曲线接近。目标配合比的各级材料比例见相关设计图表。 7.建议在混合料中添加2%的硅酸盐水泥，以提高混合料的水稳定性。 XX省交通建设质量监督试验检测中心 2010年5月21日
ATB-25沥青混合料目标配合比设计报告
1 概述 概述 汪清至延吉段高速公路建设项目GSZ03合同段由长春市政建设（集团）有限公司承建，其桩号范围为K36+000~K55+741，路线总长度为19.741Km。ATB-25柔性基层施工面积为423790m2。 设计文件给定沥青标号为AH-70A石油沥青，沥青产地盘锦，碎石产地凉水石场，矿粉产地磐石，消石灰产地图们，经自检及总监办验证，原材料各项指标符合设计要求，可以用于ATB-25沥青稳定碎石施工。 设计依据 本合同段沥青混合料配合比设计采用现行规范规定的马歇尔法进行设计，设计采用的有关技术规程和依据有： （1）《公路沥青路面设计规范》(JTG D50-2006) （2）《公路沥青路面施工技术规范》(JTG F40-2004) （3）《公路工程沥青与沥青混合料试验规程》(JTJ052-2000) （4）《公路工程集料试验规程》(JTG E42-2005) （5）《公路工程质量检验评定标准》（JTG F80/1-2004） （6）《公路路基路面现场测试规程》（JTG E60-2008） 原材料来源 本项目上基层ATB-25沥青混合料目标配合比设计试验所采用的集料为凉水石场生产的玄武岩，集料粒径规格分别为 -26.5mm、-19.0mm、-9.5mm、-4.75mm 和S16(0-2.36mm)；矿粉为磐石石粉厂生产；消石灰产地图们；沥青采用延边路兴沥青储运站提供的盘锦产70号道路石油沥青。 2 原材料试验 沥青 沥青试验按照《公路工程沥青及沥青混合料试验规程》JTJ 052-2000的要
求和方法进行，沥青性能指标试验结果和设计要求见表2-1所列。 70号沥青试验结果表2-1 试验结果表明：盘锦产70号道路石油沥青各项检测指标均符合本项目技 术要求。 沥青与集料的粘附性 沥青与粗集料粘附性试验采用按T0616-1993中规定的水煮法，其试验结 果如表2-2所列。 沥青与集料粘附性试验结果表2-2 集料 集料试验严格按照《公路工程集料试验规程》(JTG E42-2005)的方法进行，粗、细集料试验结果和设计要求分别见表2-3、2-4所列。 粗集料试验结果表2-3
