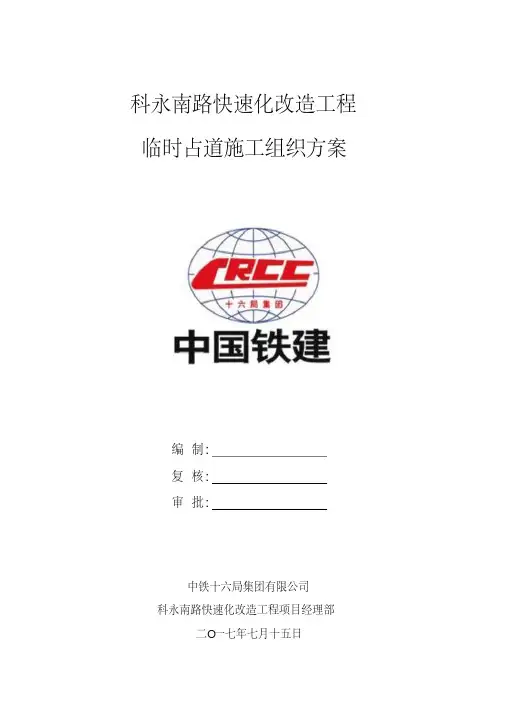

科永南路快速化改造工程临时占道施工组织方案
中国铁建
编制: ___________________
复核: ___________________
审批: ___________________
中铁十六局集团有限公司
科永南路快速化改造工程项目经理部
二O 一^年七月十五日
目录
、工程概况 (2)
二、道路现况 (2)
三、施工区域临时占道部署 (2)
四、施工打围方案 (5)
五、临时交通组织占道方案 (5)
六、交通安全措施 (7)
七、道路发生紧急堵车时的应急措施 (8)
八、保证施工期间安全的措施 (8)
九、环境保护及文明施工措施 (10)
一、工程概况
本项目科永南路快速化改造工程主要是对广园快速路至科丰路现状道路进
行快速化改造,并新建科林路段,排水工程部分按路段情况分为改造与新建设计。
科永南路快捷化改造长度约2.5公里,标准横断面宽36.5米,双向六车道, 新建两座人行天桥。科林路全长约400米,标准横断面宽40米,双向六车道,设置跨乌涌桥梁一座。同时,在丰乐立交桥下新建一条北往北单车道地面调头匝道,宽7米,长约323米,设置一座跨乌涌桥。
本项目名称:科永南路快速化改造工程。
计划施工时间:2017年6月10日?2018年2月15日止。
二、道路现况
原科永南路设计为双向6道,道路行车道分布为3.5m*2 (主车道)+3.5m (慢车道)+3.5m*2 (主车道)+3.5m (慢车道),道路两侧分别设置宽3m人行道。
新建科林路道路全长398.468m,东西向布置,起点接科丰路,终点接科永南路(往石化路方向);标准横断面宽为40m,路口展宽段50m,道路等级采用城市主干道标准,设计行车速度为40km/h。
三、施工区域临时占道部署
1.施工区域临时占道部署
新建科林路工程通过对接在建改造的科永南路实现连接,为满足施工需要,施工区域需要对现状科永南路左侧人行道需要占用约3米宽范围(占用长度208.714米),把原有3.5米宽慢车道部分改为临时人行道(占用长度208.857 米),设置围蔽长208.857米,本次部署将对科永南路车辆通行及行人会造成一定影响。
工程施工前,将临时占道方案(包括占用时间、占道位置、占道范围上报市政工程主管行政部门和公安交通管理部门审批,批准后,按照获准的占用时间、占道位置、占道范围实施。
2.交通标志、标牌等设施设置
(1 )交通标志、标牌设置
A、在施工区域前方50m设置:前方施工车辆慢行标志牌、限速30KM/h 限速标志牌、道路变窄标志牌。
B、在施工围挡上粘贴行人引导标识,引导过街行人按照预定路线通行。
C、在施工围挡前方设置水马调整道路线形,引导车辆通行。
(2 )施工期间道路临时照明
由于施工需要拆除现有行道灯,采用100WLED照明灯安装在施工围挡上进行施工期间道路的临时照明,安装间距为6.6m o临时照明应该在路灯拆除后尽快恢复,保证夜间车辆通行安全。
在施工及安装过程中请该片区交警支队进行现场指导及监察。
WORD 可编辑文档
蠶書畫
g 臺一
W M -臺 施工区域占道布置图
