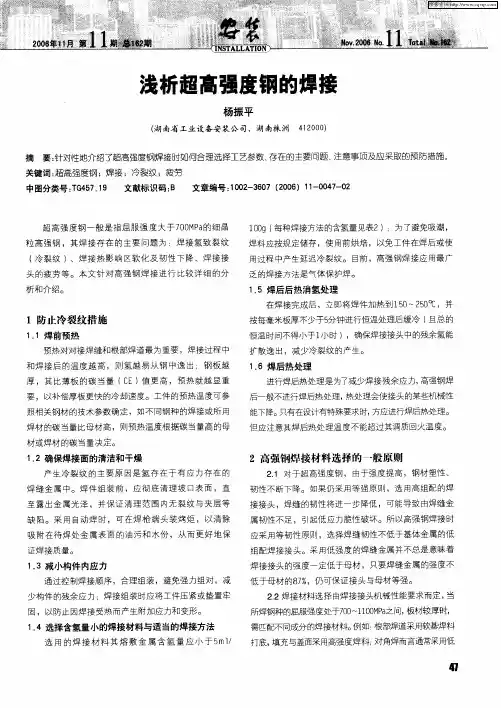

超高强钢焊接注意事项
为了降低结构自重、提高承载能力,低合金高强度钢在工矿机械上的应用越来越受重视。近年来屈服强度>
800MPa超高强度钢在国内的工程机械上被普遍采用，以满足工程机械向大型化、轻量化、高效能化方向发展的需求。由于超高强钢合金系统复杂、淬硬性较大,焊接时容易产生冷裂纹;此外超高强钢强度级别高,焊接过程中容易导致包括焊
接热影响区在内的焊接接头脆化。因此防止焊接冷裂纹产生、确保焊接接头具有优良的力学性能是该系列钢材的焊接技
术关键。
焊接材料的选择和匹配超高强度钢由于强度提高,钢材塑性、韧性相应下降。如果仍采用等强原则，选用高组配的焊接接头，焊缝的韧性不容易保证，将可能导致由于焊缝金属韧性不足引起低应力脆性破坏。因此高强钢焊接应采用等韧性原则，选择焊缝韧性不低于基体金属的低组配焊接接头比较合理。采用低强的焊缝金属并不总是意味着焊接接头的强度一定低于母材。根据多年来的焊接接头力学性能试验经验，只要焊缝金属的强度不低于母材的87%，仍可保证接头与母材等强。
当焊接较厚的超高强度钢板材时，在焊缝的不同部位应匹配不同强度级别的焊接材料。即:根部焊道采用低强度焊材打底、
填充与盖面焊道采用高强度焊材；对角焊而言通常采用低强焊材。选用低强焊接材料比选择高强焊接材料的优点在于，焊缝金属的塑韧性储备大、焊接接头延伸性能好,使接头产生裂纹的可能性减小。
超高强钢焊接时应选用超低氢焊接材料,熔敷金属的含氢量应不超过5 ml/100 g(水银法),以尽量减少焊接过程中由焊接材料带入焊接接头的氢含量。同时为了避免吸潮,焊接材料应根据规定进行储存,使用前按要求重新烘焙。预热温度的确定实际焊接过程中应特别重视对超高强度钢对接焊缝和根

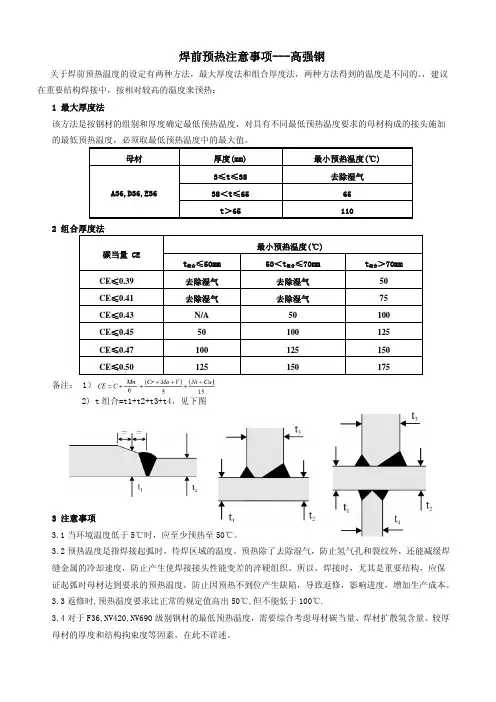

部焊道的预热。钢板越厚,预热的必要性越大。预热温度与钢板的当量板厚相关,此外,预热温度应根据实际情况进行相应调整:
(1)如果环境湿度大或温度低于5℃ ,则预热温度应再增加25℃ ;如果工件属刚性固定,预热温度也应相应增加;
(2)在当量板厚小于极限值,工件温度低于5℃或空气湿度大于65%时,应将工件预热至50～80℃。焊接热输入控制焊接热输入量的变化将改变焊接冷却速度，从而影响焊缝金属及热影响区的组织组成，并最终影响焊接接头的力学性能及抗裂性。为了避免超高强钢焊接时产生焊接冷裂纹和焊缝热影响区韧性的降低，必须严格控制焊接热输入量，控制焊接冷却速度以得到理想的焊缝及焊接热影响区金相组织。冷却时间t8 /5是决定焊后超强钢的性能和焊接接头性能的一个
重要参数，冷却时间主要取决于焊接热输入、预热或层间温度。为了确保超强钢的性能不会因为焊接过程中过大的热输入量而削弱，必须对冷却时间设定上限，另一方面，如果冷却太快，会造成热影响区产生脆硬组织，并且阻止氢的排除，导致冷裂纹的产生，所以也必须对冷却时间的下限进行设定。根据各种超强钢的不同特性,确定合理的冷却时间,这样在保
证焊接热影响区性能的同时也能够有效阻止冷裂纹的出现,
从而确保焊接接头的质量。
其他工艺措施(1)确保焊接面的清洁和干燥。产生冷裂纹的主要原因是有应力存在的焊缝金属中有氢的存在。焊件在组装前应彻底清除坡口表面及附近母材上的氧化皮,铁锈、油污、水分等,直至露出金属光泽并保证清理范围内无裂纹与夹层
等缺陷。
(2)减小构件内应力。采用合理的焊接顺序进行装焊，避免强力组对以减少构件的残余应力，焊接组装时应将工件压紧或垫置牢固，以防止因焊接受热而产生附加的应力和变形。(3)焊后消氢处理。在焊接完成后，立即将焊件后热到150～250℃，并按每毫米板厚不少于5 min进行恒温处理后缓冷（且总的恒温时间不得小于1 h），确保焊接接头中的残余氢能扩散逸出,减少延迟冷裂纹的产生。
(4)焊后热处理。进行焊后热处理是为了减少焊接残余应力，高强钢焊后一般不进行焊后热处理，热处理会使接头的某些
力学性能下降，如:冲击韧度等。只有在设计规则有特殊说明时,方应进行焊后热处理。但应注意其焊后热处理温度不能超过其调质回火温度。
[一]一般规定 1．严格遵守一般焊工安全操作规程和有关电石、乙炔发生器、溶解乙炔气瓶,水封安全器、橡胶软管、氧气瓶的安全使用规则和焊(割)炬安全操作规程。 2．乙炔站应由专人操作,遵守乙炔站安全运行规程。 3．工作前或乙炔站停工时间较长再工作时,必须检查所有设备。乙炔发生器,氧化瓶及橡胶软管的接头,阀门及紧固件均应紧固牢靠,不准有松动、破损和漏气现象。氧气瓶及其附件,橡胶软管,工具上不能沾染油脂的泥垢。 4．检查设备、附件及管路漏气时,只准用肥皂水试验。试验时,周围不准有明火,不准抽烟。严禁用火试验漏气。 5．氧气瓶、乙炔发生器(或乙炔气瓶)与明火间的距离应在以上。如条件限制也不准小于,并应采取隔离措施。 6．禁止用易产生火花的工具去开启氧气或乙炔气阀门。 7．气瓶设备管道冻结时,严禁用火烤或用工具敲击冻块。氧气阀或管道要用的温水溶化,乙炔发生器、回火防止器及管道可用热水或蒸气加热解冻,或用23％～30％氯化纳热水溶液解冻,保温。 8．焊接场地应备有相应的消防器材。露天作业时应防止阳光直射在氧气瓶或乙炔发生器上。 9．压力容器及压力表,安全阀,应按规定定期送交校验和试验。检查、调整压力器件及安全附件,应取出电石篮,采取措施,消除余气后才能进行。
10．工作完毕或离开工作现场时,要拧上气瓶的安全帽,收拾现场,把气瓶和乙炔发生器放在指定地点。下班时应卸压、放水、取出电石篮。 [二]电石 1．贮存地点必须干燥,通风良好。电石桶应密封,桶上涂写“电石桶”和“禁止用水消火’等字样。室内禁止烟火及存放或敷设水管水沟。坏电石桶不准存于室内。乙炔瓶与电石不得同室存放。2．电石桶的搬动应轻搬轻放,不准扔甩,以免产生火花,引起爆炸。雨天禁止淋雨搬运。 3．取装电石和砸碎电石时,操作者应戴手套,口罩租眼镜,防止打碎的电石进入眼中。 4．电石起火要用干砂或二氧化碳灭火器。禁止用泡沫、四氯化碳灭火机或水消火。电石粒末只能在露天销毁。 [三]乙炔发生器 1．罩炔发生器本体外部应涂写“危险！”“乙炔发生器！”字样。2．移动式小型乙炔发生器,须用胶轮或装有弹簧装置的手推车搬运。搬运时应先卸压。 3．乙炔发生器的零件(特别是内壁)不得用纯铜(即紫铜)制作,避免产
焊工安全操作及注意事项 焊接安全生产 焊接是一种重要的热加工手段，在我国装备制造业中应用十分广泛。电焊工属于特殊工种，都要经过岗前培训在取得相应资质后才能持证上岗。其工作环境中存在多种危险源。对于一个电焊工来说，只有掌握焊接作业安全注意事项，提高自身安全操作技能，才能在焊接作业中避免各种危害，保证自身安全；焊接过程中的各种安全易患；以及保证焊接工件的质量问题。 焊接是被焊工件的材质（同种或异种），通过加热或加压或两者并用，并且用或不用填充材料，使工件的材质达到原子间的建和而形成永久性连接的工艺过程。焊接过程中，工件和焊料熔化形成熔融区域，熔池冷却凝固后便形成材料之间的连接。这一过程中，通常还需要施加压力。焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。19世纪末之前，唯一的焊接工艺是铁匠沿用了数百年的金属锻焊。最早的现代焊接技术出现在19世纪末，先是弧焊和氧燃气焊，稍后出现了电阻焊。20世纪早期，随着第一次和二次世界大战开战，对军用器材廉价可靠的连接方法需求极大，故促进了焊接技术的发展。今天，随着焊接机器人在工业应用中的广泛应用，研究人员仍在深入研究焊接的本质，继续开发新的焊接方法，以进一步提高焊接质量。 焊接是现代工业中不可少技术之一。它可以减少节省材料，来降低成本及减轻构件的自重等；焊接件是永久的结合在一起，与其他连接
方式相比更加的牢固，耐用。在众多连接方式中，焊接有许多突出的优点，但是在焊接过程中总是要加热、加压、用电、用可燃气体等，所以在此过程中无可厚非的会带来一些安全隐患。纵观历史长河，有许许多多的焊接事故发生在我们的身旁。我们该如何来预防和避免这些事故的发生呢？ 1.焊接存在的危害 在焊接过程中总会存在着对焊工的一些危害，下表是焊接事故中各种原因的统 计表，如下： 1.1.对焊工的危害 焊工的主要职业危害是粉尘、有毒气体、高温、电弧光、高频磁场等。电焊工接触到的有害因素示意图：
1．适用范围 适用于桁架或网架结构、多层或高层梁、柱、框架结构等工业与民用建筑和一般构筑物的钢结构工程。 2．执行规范与标准 《建筑工程施工质量验收统一标准》（GB50300-2001） 《钢结构工程施工质量验收规范》（GB50205-2001） 《建筑钢结构焊接技术规程》（JGJ81-2002） 《碳钢焊条》（GB5117） 《低合金钢焊条》（GB5118） 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》（GB985-88）3．施工准备 3.1技术准备 (1) 在构件制作前，工厂应按施工图纸的要求以及《建筑钢结构焊接技术规程》的要 求进行焊接工艺评定试验。生产制造过程应严格按工艺评定的有关参数和要求进行，通过跟踪检测如发现按照工艺评定规范生产质量不稳定，应重做工艺评定，以达到质量稳定。 (2) 根据施工制造方案和钢结构技术规范以及施工图纸的有关要求编制各类施工工 艺，工厂应组织有关部门进行工艺评审。 3.2材料要求 (1) 建筑钢结构用钢材及焊接材料的选用应符合设计图的要求，并应具有钢厂和焊接 材料厂出具的质量证明书或检验报告，其化学成分、力学性能和其他质量要求必须符合国家现行标准规定。当采用其他钢材和焊接材料替代设计选用的材料时，必须经原设计单位同意。 (2) 钢材的成分、性能复验应符合国家现行有关工程质量验收标准的规定；大型、重 型及特殊钢结构的主要焊缝采用的焊接填充材料应按生产批号进行复验。复验应由国家技术质量监督部门认可的质量监督检测机构进行。 (3) 钢结构工程中选用的新材料必须经过新产品鉴定。钢材应由生产厂提供焊接性资 料、指导性焊接工艺、热加工和热处理工艺参数、相应钢材的焊接接头性能数据等资料；焊接材料应由生产厂提供贮存及焊前烘焙参数规定、熔敷金属成分、性能鉴定资料及指导性施焊参数，经专家论证、评审和焊接工艺评定合格后，方可
低温钢用焊接材料 低温钢是制造-40～-253℃低温下工作的焊接结构的专用钢材。作为低温用钢，最主要的要求是：在低温工作条件下具有足够的强度、塑性和韧性；具有良好的制造工艺性能；对应变时效脆性和回火脆性的敏感性要小，以便在结构制成之后，保证钢材和焊接接头区的脆性转变温度低于最低工作温度，因而具备足够的抗断裂能力，达到安全使用的目的。 神钢低温用焊接材料选择一览表 电焊条 MIG/MAG焊丝 TIG焊丝 药芯焊丝 埋弧焊丝 使用温度 LB‐26V Z‐6V MG‐S50 MF‐38/US‐36 ‐30℃ LB‐7018‐1 TG‐S50 DW‐55E DW‐A55E DW‐A55ESR MF‐38/US‐49A ‐40℃ NB‐1 DW‐50LSR PF‐H55S/US‐49A PF‐H55S/US‐255 ‐50℃ LB‐52NS LB‐62L NB‐2 NB‐A52F NB‐A52V MG‐S50LT MG‐T1NS MG‐S1N TG‐S1N TG‐S60A DW‐55L DW‐A55L DW‐55LSR DW‐A55LSR MX‐55LF PF‐H55LT/US‐36 PF‐H55LT/US‐40 PF‐100H/US‐36LT PF‐H55AS/US‐36J PF‐H80AK/US‐255 ‐60℃ NB‐1SJ LB‐88LT PF‐H80AS/US‐80LT ‐80℃ NB‐3J MG‐S3N TG‐S3N PF‐H203/US‐203E ‐100℃ NI‐C70S NI‐C1S TG‐S709S TG‐S9N DW‐N70S DW‐709SP PF‐N3/US‐709S PF‐N4/US‐709S ‐196℃
焊接工作注意事项： 1 金属焊接作业人员，必须经专业安全技术培训，考试合格，持(外埠来从事电焊作业的人员，必须持原所在地地(市)级以上劳动安全监察机关核发的特种作业证明，并申请换领)方准上岗独立操作。非电焊工严禁进行电焊作业。 2 操作时应穿电焊工作服、绝缘鞋和戴、等安全防护用品，时系安全带。3电焊作业现场周围10m范围内不得堆放。 4 雨、雪、风力六级以上(含六级)天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。 5 操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳和焊机的各接线点等，确认安全合格方可作业。 6 严禁在易燃易爆气体或液体扩散区域内、运行中的和装有的容器内以及受力构件上焊接和切割。 7 焊接曾储存易燃、易爆物品的容器时，应根据介质进行多次置换及清洗，并打开所有孔口，经检测确认安全后方可施焊。 8 在密封容器内施焊时，应采取通风措施。间歇作业时焊工应到外面休息。容器内照明电压不得超过12V。
焊工身体应用绝缘材料与焊件隔离。焊接时必须设专人监护，监护人应熟知焊接和抢救方法。 9 焊接铜、铝、铅、锌合金金属时，必须穿戴防护用品，在通风良好的地方作业。在有害介质场所进行焊接时，应采取防毒措施，必要时进行强制通风。 10 施焊地点潮湿或焊工身体出汗后而使衣服潮湿时，严禁靠在带电钢板或工件上，焊工应在干燥的绝缘板或胶垫上作业，配合人员应穿绝缘鞋或站在绝缘板上。 11 焊接时临时接地线头严禁浮搭，必须固定、压紧，用胶布包严。 12 操作时遇下列情况必须切断电源： 1.改变接头时。 2.更换焊件需要改接二次回路时。 3.转移工作地点搬动焊机时。 4.焊机发生故障需进行检修时。 5.更换保险装置时。 6.工作完毕或临时离操作现场时。 13 高处作业必须遵守下列规定： 1.必须使用标准的防火安全带，并系在可靠的构架上。 2.必须在作业点正下方5m外设置护栏，并设专人监护。必须清除作业点下方区域易燃、易爆物品。
目前最常用的焊接方法主要为下表： 焊前准备 1、焊接工艺评定 为了进一步保证焊接质量，需做一些焊接试验，从中更准确地摸索出最合适的焊接工艺规范参数。 2、焊工资格评定 焊工需按劳动部制定的《锅炉、压力容器焊工考试规则》进行培训考核： a、从事钢结构焊接的焊工必须具有相应厚度的全位置电弧焊合格证。 b、从事碳钢管焊接的焊工应具有氩电联合焊或氩弧焊全位置合格证。 c、从事不锈钢管焊接的焊工应具有氩弧焊或氩电联合焊全位置合格证。 焊工具有以上所述合格证后，在焊接正式产品以前，必要时尚需经业主认可方许正式上岗操作。 2、焊材的验收及保管 施焊产品用焊材（包括焊丝、焊条）在使用前必须认真地进行验收。所有焊材必须外部包装完好，质保书齐全且完全符合有关标准时方可入库。否则应对该批焊 材进行一系列复验试验，确认合格后才可使用。 产品焊接操作 1、焊条的烘干发放
焊前焊条应按其说明书规定的温度烘干，不同牌号的焊条不得混杂一起烘干。焊工领用焊条时不得互相代领，每次领用的焊条数量最多不得超过半个工日所需， 且每次只能领用一种牌号的焊条。焊条领出后存放在保温筒内，用一根取一 根。 焊丝在施焊前应用丙酮认真地擦洗干净，显露出金属光泽。 2、施焊环境要求 产品施焊时如遇到下列情况之一，必须采取特殊措施，否则禁止施焊。 1、环境温度 碳钢：低于-5℃ 不锈钢及合金钢：低于0℃ 2、风速： 氩弧焊：不小于2m/s 电弧焊：不小于10m/s 3、干湿度：不小于90% 4、下雨或下雪天 3、坡口的加工 坡口型式及尺寸参照GB985-88《手弧焊接接头基本型式和尺寸》执行。 不锈钢和合金钢坡口加工采用机械方法。 碳钢件破口加工除采用机械方法外，还可采用火焰加工，但必须清除掉割口的毛刺、发渣等。 1、组对点焊 焊件组对时避免强行组对，管件要保持内壁 平齐，点焊的焊工资格与正式产品焊接相同。 点后仔细检查点缝各个部位的焊点质量，如有疑问时用液体渗透检验来核实。一旦发现有缺陷存在，立即清除并移位重点。 2、施焊焊接 产品焊接时，严禁在被焊件表面引弧、试验电流或随意焊接临时物。管子焊接时，管内不得有穿堂风。另外产品焊接过程中应特别注意接头和收弧的质量。 多层焊时，层间温度不宜太高，以手摸不烫为好。同时多层焊的层间接头应错开。
焊接工艺注意事项 基本焊接工艺训练 第一节SMD元件拆焊技术 一、实训目的： 1.熟悉常用焊接工具的性能特点及操作使用方法。 2.掌握SMD元件的拆焊技巧。 二、实训器材： LED商贸网,https://www.doczj.com/doc/1513101786.html,/ 中国第一个拥有数万家LED厂商注册的专业LED商贸网站,专业的供求信息发布平台,为LED 行业内企业提供免费的LED产品邮件推广服务和LED产品手机短信推广服务。 企业网站建设，企业邮局，LED产品推广 热风枪1台防静电电烙铁1把 手机板1块镊子1把 低溶点焊锡丝适量松香焊剂（助焊剂）适量 吸锡线适量天那水（或洗板水）适量 三、实训步骤： 一、热风枪及电烙铁的调整： 一）速工850热风枪： 1打开热风枪，把风量，温度调到适当位置：用手感觉风筒风量与温度；观察风筒有无风量用温度不稳定现象。 2观察风筒内部呈微红状态。防止风筒内过热。 3用纸观察热量分布情况。找出温度中心。 4风嘴的应用及注意事项。 5用最低温度吹一个电阻，记住最能吹下该电阻的最低温度旋扭的位置。
二）：速工数显热风枪： 1调节风量旋扭，让风量指示的钢球在中间位置。 2调节温度控制，让温度指示在380℃左右。 注意：短时间不使用热风枪时，要使其进入休眠状态（手柄上有休眠开关的按一下开关即可，手柄上无开关的，风嘴向下为工作，风嘴向上为休眠），超过5分钟不工作时要把热风枪关闭。 三）：速工936数显恒温防静电烙铁： 1、温度一般设置在300℃，如果用于小元件焊接，可把温度适应调低，如果被焊接的元件较大或在大面积金属上（如地线的大面积铜箔）焊接，适当把温度调高。 2、烙铁头必须保持白色沾锡，如果呈灰色须用专用海棉处理。 3、焊接时不能对焊点用力压，否则会损坏PCB板和烙铁头。 4、长时间不用要关闭烙铁电源，避免空烧。 5、电烙铁一般在拆焊小元件，处理焊点、处理短路、加焊、飞线工作中的使用。 二、使用热风枪拆焊扁平封装IC： 一）：拆扁平封装IC步骤： 1拆下元件之前要看清IC方向，重装时不要放反。 2观察IC旁边及正背面有无怕热器件（如液晶，塑料元件，带封胶的BGA IC等）如有要用屏蔽罩之类的物品把他们盖好。 3在要拆的IC引脚上加适当的松香，可以使拆下元件后的PCB板焊盘光滑，否则会起毛刺，重新焊接时不容易对位。 4把调整好的热风枪在距元件周围20平方厘米左右的面积进行均匀预热（风嘴距PCB板1CM左右，在预热位置较快速度移动，PCB板上温度不超过130-160℃） 1）除PCB上的潮气，避免返修时出现“起泡”。 2）避免由于PCB板单面（上方）急剧受热而产生的上下温差过大所导致PCB焊盘间的应力翘曲和变形。 3）减小由于PCB板上方加热时焊接区内零件的热冲击。
焊接过程中注意事项 焊接技术就是高温或高压条件下，使用焊接材料【焊条或焊丝】将两块或两块以上的母材【待焊接的工件】连接成一个整体的操作方法。焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。焊接是通过加热、加压，或两者并用，使同性或异性两工件产生原子间结合的加工工艺和联接方式。焊接应用广泛，既可用于金属，也可用于非金属。 (1)焊接切割作业时，尤其是气体切割时，由于使用压缩空气或氧气流的喷射，使火星、熔珠和铁渣四处飞溅（较大的熔珠和铁渣能飞溅到距操作点5m以外的地方），当作业环境中存在易燃、易爆物品或气体时，就可能会发生火灾和爆炸事故。 (2)在高空焊接切割作业时，对火星所及的范围内的易燃易爆物品未清理干净，作业人员在工作过程中乱扔焊条头，作业结束后未认真检查是否留有火种。 (3)气焊、气割的工作过程中未按规定的要求放置乙炔发生器，工作前未按要求检查焊（割）炬、橡胶管路和乙炔发生器的安全装置。 (4)气瓶存在制定方面的不足，气瓶的保管充灌、运输、使用等方面存在不足，违反安全操作规程等。 (5)乙炔、氧气等管道的制定、安装有缺陷，使用中未及时发现和整改其不足。 (6)在焊补燃料容器和管道时，未按要求采取相应措施。在实施
置换焊补时，置换不彻底，在实施带压不置换焊补时压力不够致使外部明火导入等。 焊接作业中发生火灾、爆炸事故的防范措施 (1)焊接切割作业时，将作业环境l Om范围内所有易燃易爆一380． 物品清理干净，应注意作业环境的地沟、下水道内有无可燃液体和可燃气体，以及是否有可能泄漏到地沟和下水道内可燃易爆物质，以免由于焊渣、金属火星引起灾害事故。 (2)高空焊接切割时，禁止乱扔焊条头，对焊接切割作业下方应进行隔离，作业完毕应做到认真细致的检查，确认无火灾隐患后方可离开现场。 (3)应使用符合国家有关标准、规程要求的气瓶，在气瓶的贮存、运输、使用等环节应严格遵守安全操作规程。 (4)对输送可燃气体和助燃气体的管道应按规定安装、使用和管理，对操作人员和检查人员应进行专门的安全技术培训。 (5)焊补燃料容器和管道时，应结合实际情况确定焊补方法。实施置换法时，置换应彻底，工作中应严格控制可燃物质的含影实施带压不置换法时，应按要求保持一定的电压。工作中应严格控制其含氧量。要加强检测，注意监护，要有安全组织措施 电焊十不焊： （一）焊工必须持证上岗，无特种作业安全操作证的人员，不准进行焊、割作业。
焊接工作注意事项公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
焊接工作注意事项： 1 金属焊接作业人员，必须经专业安全技术培训，考试合格，持(外埠来从事电焊作业的人员，必须持原所在地地(市)级以上劳动安全监察机关核发的特种作业证明，并申请换领)方准上岗独立操作。非电焊工严禁进行电焊作业。 2 操作时应穿电焊工作服、绝缘鞋和戴、等安全防护用品，时系安全带。3电焊作业现场周围10m范围内不得堆放。 4 雨、雪、风力六级以上(含六级)天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。 5 操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳和焊机的各接线点等，确认安全合格方可作业。 6 严禁在易燃易爆气体或液体扩散区域内、运行中的和装有的容器内以及受力构件上焊接和切割。 7 焊接曾储存易燃、易爆物品的容器时，应根据介质进行多次置换及清洗，并打开所有孔口，经检测确认安全后方可施焊。 8 在密封容器内施焊时，应采取通风措施。间歇作业时焊工应到外面休息。容器内照明电压不得超过12V。 焊工身体应用绝缘材料与焊件隔离。焊接时必须设专人监护，监护人应熟知焊接和抢救方法。 9 焊接铜、铝、铅、锌合金金属时，必须穿戴防护用品，在通风良好的地方作业。在有害介质场所进行焊接时，应采取防毒措施，必要时进行强制通风。 10 施焊地点潮湿或焊工身体出汗后而使衣服潮湿时，严禁靠在带电钢板或工件上，焊工应在干燥的绝缘板或胶垫上作业，配合人员应穿绝缘鞋或站在绝缘板上。 11 焊接时临时接地线头严禁浮搭，必须固定、压紧，用胶布包严。 12 操作时遇下列情况必须切断电源： 1.改变接头时。 2.更换焊件需要改接二次回路时。 3.转移工作地点搬动焊机时。 4.焊机发生故障需进行检修时。 5.更换保险装置时。 6.工作完毕或临时离操作现场时。 13 高处作业必须遵守下列规定： 1.必须使用标准的防火安全带，并系在可靠的构架上。 2.必须在作业点正下方5m外设置护栏，并设专人监护。必须清除作业点下方区域易燃、易爆物品。 3.必须戴盔式面罩。焊接电缆应绑紧在固定处，严禁绕在身上或搭在背上作业。
低温钢的焊接 通常把-10~-196℃的温度范围称为“低温”（我国从-40℃算起），低于-196℃时称为“超低温”。低温钢主要是为了适应能源、石油化工等产业部门的需要而迅速发展起来的一种专用钢。低温钢要求在低温工作条件下具有足够的强度、塑性和韧性，同时应具有良好的加工性能，主要用于制造-20~-253℃低温下工作的焊接结构，如贮存和运输各类液化气体的容器等。 低温钢的分类、成分及性能 1.低温锅的分类 （1）按使用温度等级分类分为-10~-40℃、-50~-90℃、-100~-120℃和-196~-273℃等级的低温钢。 （2）按合金含量和组织分类分为低合金铁素体低温钢、中合金低温钢和高合金奥氏体低温钢。 （3）按有无镍、铬元素分类分为无镍、铬低温钢和含镍、铬低温钢。 （4）按热处理方法分类分为非调质低温钢和调质低温钢。 2.低温钢的化学成分和组织 （1）低合金低温钢（无Ni低温钢）铝镇静Mn-Si低温钢是先用Mn 、Si进行脱氧，再用铝进行强烈脱氧的优质钢种。该钢正火处理或淬火+回火处理可细化晶粒，明显提高其低温韧性，多用于一4O℃以上的结构。 低合金铁素体低温钢是在Si-Mn优质钢基础上，加人少量合金元素（如Nb、V 、Ti、Al 、Cu、RE等）得到的低温钢组织为铁素体加少量珠光体。其中Mn、
Ni以及能促使晶粒细化的微量元素都有利于提高低温韧性。为了保证良好的综合力学性能和 焊接性，一般要求低C和低S、P。这种钢具有高的塑性和韧性，多用于-50℃以上的结构。 （2）中合金低温钢（含Ni低温钢）合金元素总的质量分数为5%~10%，其组织与热处理工艺有关。其中5NI钢、9Ni钢是典型的中合金低温钢。 Ni是发展低温钢的一个重要元素。为了提高钢的低温性能，可加人Ni元素，形成含Ni的铁素体低温钢。在提高Ni的同时，应降低含碳量和严格限制S、P 含量及N、H、O的含量，防止产生时效脆性和回火脆性等。这类钢的热处理条件为正火、正火十回火和淬火+回火等。 5Ni钢通过化学成分调整和热处理控制组织，在-162~-196℃的低温下具有良好的低温韧性。若加人质量分数为0.25%的Mo，可增加析出奥氏体的数量并使之稳定化，还可起到细化晶粒的作用。采用淬火、回火和回复退火的热处理方法来控制组织，使5Ni钢具有高的强度、塑性和低温韧性。9Ni钢具有一定的回火脆性敏感性，并随着P含量的增加而显著增大，因此应严格控制9Ni钢中的P含量。9Ni低温钢由于Ni含量较高，具有很高的低温韧性，能用于-196℃的环境，比奥氏体不锈钢有更高的强度，适宜制造贮存液化气的大型容器。 3.低温钢的力学性能 对低温钢的性能要求，首先应满足低温下的力学性能，特别是低温条件下的缺口韧性。这类钢须具备的最重要的性能是抗低温脆化。在一些重要结构上，为了防止意外事故的发生，还要求材料具有抗脆性裂纹扩展的止裂性能，即一旦出现脆性破坏后可以停止继续破坏。安全角度考虑，希望低温钢的屈强比不要太
管理制度编号：YTO-FS-PD988 电焊机安全使用注意事项通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
电焊机安全使用注意事项通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一危险点： 1．为避免重大人身事故，务请遵守以下事项： 本焊机的设计、制作充分考虑了按安全性，操作时请务必关注本说明书的注意事项，否则会引起死亡或重伤等重大人事事项。 输入侧动力源的施工、设备场所的选定、焊接后的工作的保管和废弃物的处理等，请遵照有关规定。 无关人员请勿进入焊接作业场所等。 使用心脏起搏器的人，无医师许可不得靠近使用中的焊机及焊接作业场所周围。焊机通电时产生的磁场会对磁场起搏器的动作产生不良影响。 请有专业资格的人或内行的人员对焊机进行安装、检修和保养。 为确保安全，请正确理解本说明书的内容，并请有安全使用知识与技能的人员进行本机的操作。 不得将本机用于焊接以外的作业。 2. 为避免触电，务请遵守以下规定
目录 1.前言错误！未定义书签。 2.焊接工艺流程2 3.焊接施工工艺及技术措施3 3.1焊前准备3 3.2焊接材料的选择3 3.3焊接预热4 3.4焊接环境5 3.5焊接工艺措施5 3.6 厚板焊接工艺要点9 3.7焊接应力控制12 3.8焊接质量检查13 4.焊接质量控制措施 (14) 5.钢结构焊接注意事项 (17) 5.1防风措施 (17) 5.2防雨措施 (17) 1.焊接工艺流程 焊接安全设施的准备、检查 焊接设施、焊接材料安装引弧板、出板再检查修整坡口检查 坡口表面清理坡口检查记录预热温度记录预焊接电流调整、焊道清焊 焊后处自焊接施工记 焊缝外观U检返再检焊接场所清焊接结转移焊接场所 3.焊接施工工艺及技术措施 3.1焊前准备 焊接区操作脚手平台搭设良好，平台高度及宽度应有利于焊工操作舒适、方便，并应有防风措施。由于CO气体保护焊2焊枪线较短，考虑将焊机及送丝机置于操作平台上。操作平台是针对节点焊接而专门设计，具体详见安全设施一节。 焊工配置一些必要的工具，比如：凿子、焊工专用榔头、刷子以及砂轮机等。焊把线应绝缘良好，如有破损处要用绝缘布包裹好，以免拖拉焊把线时与母材打火。 焊接设备应接线正确、调试好，正式焊接前宜先进行试焊，将电压、电流调至合适的范围。检查坡口装配质量。应去除坡口区域的氧化皮、水份、油污等影响焊缝质量的杂质。如坡口用氧－乙炔切割过，还应用砂轮机进行打磨至露出金属光泽。
3.2焊接材料的选择 根据钢材化学成分、力学性能，对Q345C级钢的焊材选配，见下表1所示： 表1：焊材选择 埋弧焊 母材牌号手工焊条 CO2保护焊 焊丝焊剂 BB Q235+Q235 E4315 H08A CC F4A0 H08MnA E4316 B ER50-G +Q345 C Q235C(实芯) E5015 H10Mn2 BB E501T1-1 F48A2 Q345+ Q345 CC E5016 H08MnA (药芯) E5015 Q345GJC+Q345GJC H10Mn2 F48A2 E5016 3.3焊接预热 预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。根据母材性能结合我们以往一些工程的施工经验，对于Q345钢材，40～60mm的板厚，预热温度80～100℃左右；60～80mm的板厚，预热温度为120℃。 预热主要采用电加热和氧-乙炔火焰加热方法，预热范围为坡口及坡口两侧不小于板厚的1.5倍宽度，且不小于100mm。测温点应距焊接点各方向上不小于焊件的最大厚度
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 不锈钢焊接要点与注意事项(最 新版) Safety management is an important part of production management. Safety and production are in the implementation process
不锈钢焊接要点与注意事项(最新版) 一、施焊前的准备工作 1、根据产品图纸要求用机械加工的方法在接头处，去除不锈钢复合层，对接焊缝需开合适的坡口。 2、焊缝两侧各10-20mm宽度范围内作好清理工作，用钢丝刷或打磨的方法，去除氧化物、锈、油、水分等影响焊接质量的物质。 3、按产品图纸装配，在碳钢侧用CJ422，φ3.2mm焊条定位焊，定位焊焊工应具有有效的岗位操作证书，保证定位焊的质量，定位焊有效长度为25-30mm。 二、焊接过程 1、不锈钢复合钢板对接缝的焊接工艺 1.1基层碳钢焊接 1.1.1采用埋弧自动焊的方法，正面焊一层，翻身后反面先用碳弧气刨方法清根，再封底焊一层。焊接规范如下：
位置焊丝焊剂焊丝直径电弧电压焊接电流焊接速度 正面H08AJ431φ5mm31-33V500-550A44-46cm/min 反面H08AJ431φ5mm32-34V580-620A44-46cm/min 1.1.2焊后清渣，并打磨。 1.1.3焊后用X射线抽样检查，抽样比例为10—20%，或用UT 探伤检 1.2过度层焊接 采用CO2半自动气保焊方法，焊接一层，焊接规范选择如下：药芯焊丝TS-309（天泰） 焊丝直径φ1.2（MM） 电弧电压19-21V 焊接电流130-150A 1.3复层焊接 采用CO2半自动气体保护焊的方法，焊接一层，焊接规范如下：药芯焊丝TS-316L（天泰） 焊丝直径φ1.2（MM）
目录 1. 前言 ............... 错误！未定义书签。 2. 焊接工艺流程 (3) 3. 焊接施工工艺及技术措施. (4) 3.1 焊前准备 (4) 3.2 焊接材料的选择 (4) 3.3 焊接预热 (5) 3.4 焊接环境 (6) 3.5 焊接工艺措施 (6) 3.6 厚板焊接工艺要点 (10) 3.7 焊接应力控制 (13) 3.8 焊接质量检查 (13) 4. 焊接质量控制措施 (15) 5. 钢结构焊接注意事项 (18) 5.1 防风措施 (18)
5.2 防雨措施 (18)
1.焊接工艺流程
3. 焊接施工工艺及技术措施 3.1 焊前准备焊接区操作脚手平台搭设良好，平台高度及宽度应有利于焊工操作舒适、方便，并应有防风措施。由于CO2 气体保护焊焊枪线较短，考虑将焊机及送丝机置于操作平台上。操作平台是针对节点焊接而专门设计，具体详见安全设施一节。 焊工配置一些必要的工具，比如：凿子、焊工专用榔头、刷子以及砂轮机等。焊把线应绝缘良好，如有破损处要用绝缘布包裹好，以免拖拉焊把线时与母材打火。 焊接设备应接线正确、调试好，正式焊接前宜先进行试焊，将电压、电流调至合适的范围。检查坡口装配质量。应去除坡口区域的氧化皮、水份、油污等影响焊缝质量的杂质。如坡口用氧－乙炔切割过，还应用砂轮机进行打磨至露出金属光泽。 3.2 焊接材料的选择 根据钢材化学成分、力学性能，对Q345C级钢的焊材选配, 见下表1 所示：
表 择 预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区 (HAZ中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。根据母材性能结合我们以往一些工程的施工经验，对于Q345钢材，40?60mm勺板厚，预热温度80?100 C左右；60?80mm的板厚，预热温度为120C。 预热主要采用电加热和氧-乙炔火焰加热方法，预热范围为坡口及坡口两侧不小于板厚的 1.5倍宽度，且不小于100mm 测温点应距焊接点各方向上不小于焊件的最大厚度值，但不得小于 75mm处。
带压补焊安全操作注意事 项示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
带压补焊安全操作注意事项示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 带压焊接堵漏技术是在动态条件下应用焊接技术进行 堵漏密封作业的一种特殊技术手段。在动态条件下进行焊 接作业与正常条件下进行的焊接作业有许多不同之处。正 常的焊接作业可以在条件满足的情况下进行，如坡口形 式、打磨、焊前清洁、焊前预热、层间温度、焊后热处 理、无损检测等等，这样就可以得到合格的焊接焊缝。而 带压炸接堵漏技术实现焊接过程则是在生产装置及输送管 道中的介质的工艺参数温度、压力、流量等均不降低，整 个焊接过程始终受到介质温度、压力．振动、冲刷的影响 直到泄漏被消除。因此，带压焊接堵漏技术在安全作业方 面除了要按焊接技术的安全要求操作外，还要按动态堵漏 技术作业的安全要求进行操作。带压焊接堵漏技术安全注
焊接工作注意事项 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
焊接工作注意事项： 1 金属焊接作业人员，必须经专业安全技术培训，考试合格，持(外埠来从事电焊作业的人员，必须持原所在地地(市)级以上劳动安全监察机关核发的特种作业证明，并申请换领)方准上岗独立操作。非电焊工严禁进行电焊作业。 2 操作时应穿电焊工作服、绝缘鞋和戴、等安全防护用品，时系安全带。3电焊作业现场周围10m范围内不得堆放。 4 雨、雪、风力六级以上(含六级)天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。 5 操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳和焊机的各接线点等，确认安全合格方可作业。 6 严禁在易燃易爆气体或液体扩散区域内、运行中的和装有的容器内以及受力构件上焊接和切割。 7 焊接曾储存易燃、易爆物品的容器时，应根据介质进行多次置换及清洗，并打开所有孔口，经检测确认安全后方可施焊。 8 在密封容器内施焊时，应采取通风措施。间歇作业时焊工应到外面休息。容器内照明电压不得超过12V。 焊工身体应用绝缘材料与焊件隔离。焊接时必须设专人监护，监护人应熟知焊接和抢救方法。 9 焊接铜、铝、铅、锌合金金属时，必须穿戴防护用品，在通风良好的地方作业。在有害介质场所进行焊接时，应采取防毒措施，必要时进行强制通风。
10 施焊地点潮湿或焊工身体出汗后而使衣服潮湿时，严禁靠在带电钢板或工件上，焊工应在干燥的绝缘板或胶垫上作业，配合人员应穿绝缘鞋或站在绝缘板上。 11 焊接时临时接地线头严禁浮搭，必须固定、压紧，用胶布包严。 12 操作时遇下列情况必须切断电源： 1.改变接头时。 2.更换焊件需要改接二次回路时。 3.转移工作地点搬动焊机时。 4.焊机发生故障需进行检修时。 5.更换保险装置时。 6.工作完毕或临时离操作现场时。 13 高处作业必须遵守下列规定： 1.必须使用标准的防火安全带，并系在可靠的构架上。 2.必须在作业点正下方5m外设置护栏，并设专人监护。必须清除作业点下方区域易燃、易爆物品。 3.必须戴盔式面罩。焊接电缆应绑紧在固定处，严禁绕在身上或搭在背上作业。 4.焊工必须站在稳固的操作平台上作业，焊机必须放置平稳、牢固，设有良好的接地保护装置。 14 操作时严禁焊钳夹在腋下去搬被焊工件或将焊接电缆挂在脖颈上。
目录 1.焊接工艺流程 (2) 3.焊接施工工艺及技术措施 (3) 3.1焊前准备 (3) 3.2焊接材料的选择 (3) 3.3焊接预热 (4) 3.4焊接环境 (5) 3.5焊接工艺措施 (5) 3.6 厚板焊接工艺要点 (9) 3.7焊接应力控制 (12) 3.8焊接质量检查 (12) 4.焊接质量控制措施 (14) 5.钢结构焊接注意事项 (17) 5.1防风措施 (17) 5.2防雨措施 (17) 16
1.焊接工艺流程 17
3.焊接施工工艺及技术措施 3.1焊前准备 焊接区操作脚手平台搭设良好，平台高度及宽度应有利于焊工操作舒适、方便，并应有防风措施。由于CO2气体保护焊焊枪线较短，考虑将焊机及送丝机置于操作平台上。操作平台是针对节点焊接而专门设计，具体详见安全设施一节。 焊工配置一些必要的工具，比如：凿子、焊工专用榔头、刷子以及砂轮机等。焊把线应绝缘良好，如有破损处要用绝缘布包裹好，以免拖拉焊把线时与母材打火。 焊接设备应接线正确、调试好，正式焊接前宜先进行试焊，将电压、电流调至合适的范围。检查坡口装配质量。应去除坡口区域的氧化皮、水份、油污等影响焊缝质量的杂质。如坡口用氧－乙炔切割过，还应用砂轮机进行打磨至露出金属光泽。 3.2焊接材料的选择 根据钢材化学成分、力学性能，对Q345C级钢的焊材选配，见下表1所示： 17
表1：焊材选择 预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。预热温度的确定与钢材材质、板厚、接头形式、 16
一．安全注意事项 该设备属于四类激光产品，能产生漫反射，能引起人身伤害或火灾，在使用本机器之前，请仔细阅读以下安全注意事项，以确保能安全、正确的操作本机器。 1.本机供市电380V，箱内有高压，开机状态下不可触摸机器内部。 2.不准私自拆卸、安装、改造焊接机。 3.把焊接机放在水平和安全的地方。 4.接地，如果不接地，发生异常的时候你可能会触电。 5.不要窥视或触摸激光。 6.在操作过程中请佩戴好防护眼镜、防护手套、长袖夹克、皮革围裙等保护眼 睛和皮肤免受飞溅物的伤害。 7.避免激光直射皮肤。 8.不要触摸正在焊接或者钢焊接完成的工件。 9.只能使用给定的电缆。 10.不可损坏电源线和各种连接线。 11.若机器出现非正常情况，请立即按下急停按钮关机停止使用。 12.戴心脏起搏器的人严禁靠近焊接机，焊接机工作时会产生磁场，可能影响到 起搏器的正常工作而危害患者生命。 13.不要把水泼在焊接机上，水洒在焊接机上可能引起焊接机短路或者起火。 14.焊接机上不可放盛水的容器，水洒在焊接机上可能引起触电或火灾。 15.焊溅物可能点燃易燃品，所以焊接时远离易燃品。 16.为避免火灾，禁止让激光照射易燃材料。 17.除了焊接指定工件，焊接机不能移作他用。 18.为了以防万一，焊接机旁要放置灭火器。 19.焊接机要定期维护和保养，以防止任何潜在的危险。
二．使用注意事项 1.配备具有激光和焊接机的相关知识与经验的担当人员，担当人员不仅要掌握 焊接机的安全锁钥匙和密码，而且要指导操作者如何使用焊接机。 2.建立专用的激光焊接区，同时在焊接区设立“闲杂人员禁止靠近”等相关标 示。 3.把焊接机安装在水平、牢固的地方，不准放在倾斜的地方。 4.请在环境温度为5℃~30℃，湿度不大于35%的环境中使用本焊接机，周围环 境温度不应波动过大。禁止在下列环境中使用本焊接机： 有油污的环境；有震动的环境；有腐蚀的环境；高频噪声的环境； 潮湿的环境；含有高浓度碳、氮、硫的氧化物（CO 2、NO X 、 SO X ）的环境。 5.在冬天，如果环境温度降到0℃以下，水箱里的水就会结冰，水箱可能冻破。 所以特别小心在冬天要保证焊接机的环境温度不要低于0℃。如果环境温度降到0℃以下，请先排干水箱里的水，同时可以参考相关章节的介绍。 6.如果环境温度变化剧烈，在YAG激光棒和镜片上会形成水蒸气，这会影响焊 接机的使用。所以，尽可能阻止环境的剧烈变化。如果已经形成水蒸气，那么开机后先预热一会儿再使用机器。 7.如果焊接机的机壳有污点或水，请用干布或潮湿的布擦干。如果污点擦不干 净，可用中性的清洁剂或酒精擦拭干净。不可用汽油或油漆稀释剂擦拭机器。 8.禁止把螺丝或硬币等放在焊接机的内部或外部，这样可能引起短路而损害机 器。 9.请用手轻轻操作按钮，不要用螺丝刀等工具接触按钮。尤其不要用尖锐的东 西接触触摸屏，这样会造成触摸屏的永久性损害。应该用手指或专用的触摸笔操作触摸屏。 10.按钮和开关不要连续操作，保证每次只按一次。反复的开关对机器的寿命有 影响。
电焊工作业注意事项 作业前： 1、电焊工必须经过专业培训，经考试合格后方可上岗，非电焊工严禁从事电焊作业。 2、操作应穿电焊工作服、绝缘鞋、戴电焊手套、防护面罩等安全防护用品。 3、操作前应检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳保护接地和焊机各种接线点等，确认安全合格方可作业。 4、在设备上进行焊接前，应先把设备的接地或接零线拆掉，焊接完后再恢复。 5、进行电焊作业前，应检查作业环境，清除危险有害因素和设置监护人员。严禁在易燃、易爆气体扩散区域内、运行中的压力管道和装有易燃、易爆物品的容器内受力构件上焊接或切割。当附近有其他人员和有关设施时，应采用屏护和安全间隔等，保证作业安全。 6、在焊接工作场所，必须有防火设备，如消防栓、灭火器、砂箱以及装满水的水桶等。 7、电焊作业前，必须办理好动火作业审批手续，审批完成后方可进行作业。 8、电焊作业，必须由专业电工进行接线作业，严禁私拉乱接。 作业过程中：
1、电焊作业现场周围10米不得堆放易燃、易爆物品 2、雨、雪、风力六级及六级以上强风天气不得从事室外作业。雨、雪后应清除积水、积雪后方可作业。 3、施焊地点潮湿或焊工身体出汗后而使衣服潮湿时，严禁靠在带电钢板或工作件上，焊工应在干燥的绝缘板或胶垫上作业，人员应穿绝缘鞋或站在绝缘板上。 4、在金属容器内、金属结构上及其他狭小工作场所焊接时，触电的危险性最大，必须采取专门的防护措施。如采用垫橡皮垫，戴皮手套，穿绝缘鞋等，以保障焊工身体与焊件间绝缘。禁止使用简易无绝缘外壳的电焊钳。 5、高处作业必须戴好标准防火安全带，并系在可靠的构架上。 6、必须在作业点下方5 米外设置护栏，并专人监护。必须清除作业点下方区域内易燃、易爆物品。 7、操作时严禁焊钳夹在腋下或将焊接电缆挂在脖颈上。 8、焊接时二次线必须双线到位，严禁借用金属管道、金属脚手架、轨道及结构钢筋作回路地线。焊把线无破损，绝缘良好。焊把线必须加装电焊机触电保护器。 9、焊机应设置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。 10、交流弧焊机一次侧电源线必须绝缘良好，不得随地拖拉，长度应不大于5m，进线处必须设置防护罩。 11、焊机二次接线宜采用YHS型橡皮护套、铜芯多股软电缆，电缆的长度应不大于30m。
目录 1.前言 (2) 2.焊接工艺流程 (3) 3.焊接施工工艺及技术措施 (4) 3.1焊前准备 (4) 3.2焊接材料的选择 (4) 3.3焊接预热 (5) 3.4焊接环境 (6) 3.5焊接工艺措施 (6) 3.6 厚板焊接工艺要点 (10) 3.7焊接应力控制 (13) 3.8焊接质量检查 (13) 4.焊接质量控制措施 (15) 5.钢结构焊接注意事项 (18) 5.1防风措施 (18) 5.2防雨措施 (18)
1.前言 不同的焊接方法有不同的焊接工艺。焊接工艺主要根据被焊构件的材质、牌号、化学成分，焊件结构类型，焊接性能要求来确定。首先要确定焊接方法，如手弧焊、埋弧焊、熔化及气体保护焊等等，焊接方法的种类非常多，只能根据具体情况选择。确定焊接方法后，再制定焊接工艺参数，焊接工艺参数的种类各不相同，如手弧焊主要包括：焊条型号（或牌号）、直径、电流、电压、焊接电源种类、极性接法、焊接层数、道数、检验方法等等。
2.焊接工艺流程
3.焊接施工工艺及技术措施 3.1焊前准备 焊接区操作脚手平台搭设良好，平台高度及宽度应有利于焊工操作舒适、方便，并应有防风措施。由于CO2气体保护焊焊枪线较短，考虑将焊机及送丝机臵于操作平台上。操作平台是针对节点焊接而专门设计，具体详见安全设施一节。 焊工配臵一些必要的工具，比如：凿子、焊工专用榔头、刷子以及砂轮机等。焊把线应绝缘良好，如有破损处要用绝缘布包裹好，以免拖拉焊把线时与母材打火。 焊接设备应接线正确、调试好，正式焊接前宜先进行试焊，将电压、电流调至合适的范围。检查坡口装配质量。应去除坡口区域的氧化皮、水份、油污等影响焊缝质量的杂质。如坡口用氧－乙炔切割过，还应用砂轮机进行打磨至露出金属光泽。 3.2焊接材料的选择 根据钢材化学成分、力学性能，对Q345C级钢的焊材选配，见下表1所示：
