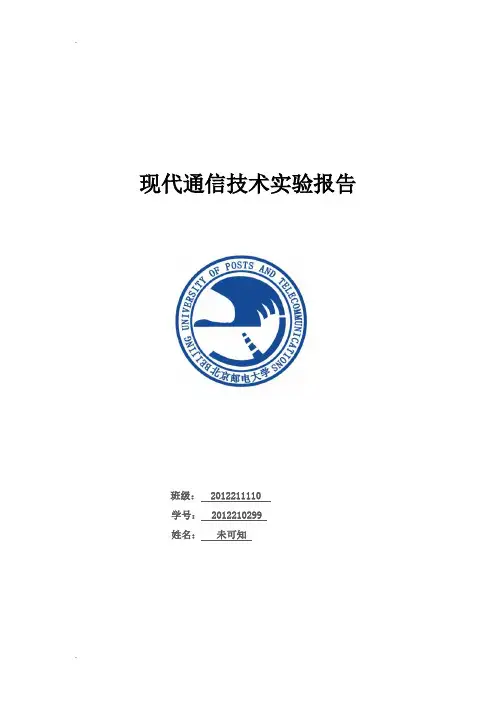

现代通信技术实验报告
班级： 2012211110
学号： 2012210299
姓名：未可知
在学习现代通信技术实验课上，老师提到的一个词“通信人”警醒了我，尽管当初填报志愿时选择了通信工程最终也如愿以偿，进入大三，身边的同学忙着保研、考研、出国、找工作，似乎大家都为了分数在不懈奋斗。作为一个北邮通信工程的大三学生，我也不断地问自己想要学习的是什么，找寻真正感兴趣的是什么，通信这个行业如此之大，我到底适合什么。本学期，现代通信技术这本书让我了解到各种通信技术的发展和规划，也让我对“通信人”的工作有了更深刻的认识。
一、通信知识的储备
《现代通信技术》第一页指出，人与人之间通过听觉、视觉、嗅觉、触觉等感官，感知现实世界而获取信息，并通过通信来传递信息。所谓信息，是客观事物状态和运动特征的一种普遍形式，客观世界中大量地存在、产生和传递着以这些方式表示出来的各种各样的信息。信息的目的是用来“消除不可靠的因素”，它是物质运动规律总和。因此，我们通信人的任务就是利用有线、无线等形式来将信息从信源传递到信宿，在传输过程中保证通信的有效性和可靠性。
而具体来讲，要实现信息传递，通信网是必需的通信体系，其中通信网分层的结构形式需要不同的支撑技术，包括业务网技术，向用户提供电话、电报、数据、图像等各种电信业务的网络；介入与传送网技术，实现信息由一个点传递到另一个点或一些点的功能。对此，我们通信工程专业学习课程的安排让我们一步步打下基础，建立起知识储备。
知识树如下：
如知识树所述，通信工程课程体系可以大致分为一下6类基础：
数学基础：工科数学分析，线性代数，复变函数，概率论基础，随机过程； 电路基础：电路分析，模拟电子技术，数字逻辑电路，通信电子电路； 场与波基础：电磁场与电磁波，微波技术，射频与天线；
计算机应用能力：C 语言程序设计，微机原理与接口技术，计算机网络，数据结构，面向对象程序设计，实时嵌入式系统
信号处理类课程：信号与系统，信号处理，图像处理，DSP 原理及应用； 通信类课程：通信原理，现代通信技术，信息论基础，移动通信，光纤通信等。
从大一开始学习的工科数学分析，大学物理，大学计算机基础等课程为基础类课程，旨在培养我们的语言能力，数学基础，物理基础，计算机能力，然后逐步加大难度，细化课程，方向逐渐明朗详细。同时，课程中加入了各种实验，锻炼了我们的动手能力。
二、通信知识的小小应用
实验课上老师说过，以我们所学的知识已经可以制作简单通信的手机的草图了，我对此跃跃欲试。经过思考和调研，以下是我对于简单手机设计的原理框图和思考结果。
一部手机的结构包括接收机、发射机、中央控制模块、电源和人机界面部分，如下图
手机结构设计图
电路部分包括射频和逻辑音频电路部分，射频电路包括从天线到接收机的解调输出，与发射的I/O 调制到功率放大器输出的电路。其中，射频接收电路完成接收信号的滤波、信号放大、解调等功能；射频发射电路完成语音基带信号的调制、变频、功率放大等功能。要用到的超外差接收机、混频器、鉴相器等在《通信电子电路》书本中的知识。逻辑音频包括从接收解调到接收音频输出、送话器电路到发射I/O 调制器及逻辑电路部分的中央处理单元、数字语音处理及各种存储器电路。由核心控制模块CPU 、EEPROM 、 FLASH 、SRAM 等部分组成，一个基本
天线 接收机 发射机 频率合成
电源 逻 辑 音 频
人
机
交 互
控制器主要由下列几部分组成：
其中主要用到《微处理器与接口技术》书本中所学的单片机知识。在此我列出的只是一个概念模型，简单易懂。真正仔细研究起来，我发现，即使一个在我们看来很简单的电源系统，也需要考虑到开机电路电压、SIM卡电路供电电压、逻辑电路供电电压、射频电路供电电压等情况，可知通信设备的具体结构实现起来并不容易。
三、现代通信的思考和展望
1.“流量清零”时代
5月13日召开的国务院常务会议针对电信行业推出五点措施，其中包括鼓励电信企业尽快发布提速降费方案计划，实施宽带免费提速，使城市平均宽带接入速率提升40%以上，降低资费水平，推出流量不清零、流量转赠等服务。
对于总理提出的提网速降网费，在4月底的一季度工业通信业发展情况发布会，通信发展司长闻库表示，今年一季度，电信业务总量同比增长了22%，相对应的电信业务的收入只同比增长了2.9%。虽然与2011年相比，2014年移动流量资费实际下降了60%，宽带的资费水平也下降了30%，但这种下降幅度仍与社会的期望、用户的要求还是有一定差距。
在运营商方面，购买手机流量实际上是买到了在通过通信信道的权益，属于服务而非所有权。在某种意义上，手机上网流量的使用约等于乘坐公交车，购买的是享受坐车服务的权益；同时，电信服务套餐是一种价格优惠策略，套餐内的流量价格明显低于标准计费下的流量价格。在用户方面，由于基础运营商之间的竞争依然不充分，导致目前电信资费相对较高，服务质量还有很大提升空间。其实，降低网费和流量费，是“不降不行”的市场选择。企业降费后，事实上会推动流量消费的增加，实现薄利多销，最终也会提高企业的经营效益。因此，从2G到3G，再到4G时代，现代通信技术的不断发展是推动进步的核心力量，加大
对基础建设的投资，随着技术的不断革新，同时，铁塔公司的运营共享铁塔基站资源，移动流量资费将随着时间的推移越来越便宜，网速也会越来越快。
2.全程全网概念
在信息网络中，“全程全网”是从事网络设计人员所必须建立起来的一个基本概念，网络投资者从中也可清楚了解他所得到的真正服务水平达到了何种程度。“全程全网”指的是，当用户在一个时刻进行某种通信业务的呼叫（如电话、数据、视讯、多媒体等）以后，业务信息在整个传递的过程中经过交换设备、传输设备、传输介质，真正到达被叫端的各种用户终端设备所涉及的有关路由、接口、协议等内容。每一次业务呼叫首先要能接通，然后再考虑通信质量与网络安全等问题。
以电子商务为例，全程全网是一个完整的电子商务项目的核心理念：全网，意味着企业切入电子商务会通过B2B、B2C、C2C等不同渠道，构建一个覆盖全互联网体系的渠道从而实现健康可持续发展，做到覆盖互联网、移动互联网和实体经济；全程，意味着电子商务的运营及规范离不开IT系统的支撑，在下单、配货、库存等电商运营过程中出现的问题实现在整个电商运营中的无缝整合和信息共享，构建全程的电子商务IT系统，做到覆盖企业商务（包括线上的商务部分，也包括线下的商务部分，比如物流管理）的每一个环节。
在某种意义上，作为通信人，无论是走互联网的道路，还是走通信的道路，要想高屋建瓴，必须着眼于整体，树立“大通信，大网络”的理念。当前，互联网开启了数字化的时代，令很多过去的很多天方夜谭式的创意变成现实，这个世界离智慧地球、智慧城市、智慧生活越来越近，各种远程诊断，远程操控，远程监控成为现实，稀缺资源得以充分利用和优化。海量数据会像云计算一样，各类公司通过穿戴式设备收集用户的各种资料，通过技术处理成为非常有价值的信息。通信人应当抓住此机遇，发展自身。
在查询资料的过程中，我了解到数字通信已成为人类社会信息技术革命的主流，成为世界各国通信发展的主要方向。其技术发展总的趋势是以光纤通信为主体，以卫星通信、无线电通信为辅助，将“宽带化、数字化、高效化、安全化、集成化、智能化、个人化”作为主要方向，因此，树立“全程全网”意识，意在实现通信的宽频带、大容量、远距离、多用户、高保密性、高可靠性、高灵活性的目标。
3.潜艇通信
对于现代通信发展态势，我比较关注的方向还有潜艇通信。由于海水是导电媒质，对电磁波具有很大的衰减作用。潜艇通常工作在15~500m水下，通信方式主要分为潜对岸、岸对潜和潜对潜等几种。目前，世界各国广泛采用的甚高频和特高频通信方式，主要是用于潜对岸、飞机及水面舰船，而岸对潜通信方式则主要是采用甚低频和极低频，因为其他无线电频率电磁波在海水中衰减很快，无穿透海水能力。如果潜艇浮出水面伸出天线获取信号，不仅会限制其机动性，而且在反潜技术空前发展的今天，随时可对潜艇隐蔽性带来安全威胁，因而解决与潜航潜艇通信一直成为困扰各国的技术难题。
上个世纪五十年代后期，弹道导弹核潜艇问世，专家根据无线电波频率越低穿透海水深度越大的原理，提出了超低频通信方案。该方案用超低频波来激励大地与电离层间空腔产生谐振，使电波传播开去；在20世纪70年代初，美国巧妙
利用一定波长的蓝绿激光，可由卫星或飞机中继。激光通信具有穿透海水能力强、数据传输水平高、方向性好、设备轻小且能够抗截获、不易受核辐射影响等特点，因而为对潜通信带来了新的希望。但是，一旦卫星和飞机被击毁，蓝绿激光通信系统即会瘫痪，且激光通信也难以达到“以点盖面”；美、俄、英等国潜艇较早前便装备了浮标通信系统主要通过潜艇所携带的浮标实现对潜艇通信的系统，即对潜信息发射平台位于岸上、卫星、飞机等，潜艇只在接受信息时才释放浮标。
而今，英国科学家成功研发的“量子罗盘”使潜艇不仅可能摆脱战争中卫星被击落、数据遭篡改等威胁困扰，而且将大大提高导弹发射精度和联合作战能力。
学习了现代通信技术以及相关的实验课程，我才意识到以前学的零零总总的知识都是通信的基础，无形之中，我们已经慢慢建立起通信思维，有了通信意识，无论是与我们生活息息相关的“流量清零”，还是作为通信人必须建立的“大通信，大网络”的意识，又或者是我个人感兴趣的潜艇通信，都属于通信工程的上层建筑。需要注意的是，只有在夯实基础后，才能建好上层建筑。
水下通信一直是我比较感兴趣的方面。从近些年军事强国研究发展历史看，潜艇通信相关领域核心项目已处于新技术革命的前夜。量子通信技术，作为经典信息论和量子力学相结合的一门新兴交叉学科，相信将以独到的技术优势实现高速和安全的信息传输，改变以往固有的潜艇通信方式。而这，正是我们通信人大显身手的机会！虽然以我们现有所学的知识，对高精尖的通信技术还知之甚少，但我相信，在不久的将来，我们对于通信将会有更深入的见解，为通信事业贡献自己的力量。
北京邮电大学实验报告通信网理论基础实验报告 学院:信息与通信工程学院 班级:2013211124 学号: 姓名:
实验一 ErlangB公式计算器 一实验内容 编写Erlang B公式的图形界面计算器，实现给定任意两个变量求解第三个变量的功能： 1）给定到达的呼叫量a和中继线的数目s，求解系统的时间阻塞率B； 2）给定系统的时间阻塞率的要求B和到达的呼叫量a，求解中继线的数目s，以实现网络规划； 3）给定系统的时间阻塞率要求B以及中继线的数目s，判断该系统能支持的最大的呼叫量a。 二实验描述 1 实验思路 使用MA TLAB GUITOOL设计图形界面，通过单选按钮确定计算的变量，同时通过可编辑文本框输入其他两个已知变量的值，对于不同的变量，通过调用相应的函数进行求解并显示最终的结果。 2程序界面 3流程图 4主要的函数 符号规定如下： b(Blocking)：阻塞率； a(BHT)：到达呼叫量；
s(Lines)：中继线数量。 1）已知到达呼叫量a及中继线数量s求阻塞率b 使用迭代算法提高程序效率 B s,a= a?B s?1,a s+a?B(s?1,a) 代码如下： function b = ErlangB_b(a,s) b =1; for i =1:s b = a * b /(i + a * b); end end 2）已知到达呼叫量a及阻塞率b求中继线数量s 考虑到s为正整数，因此采用数值逼近的方法。采用循环的方式，在每次循环中增加s的值，同时调用B s,a函数计算阻塞率并与已知阻塞率比较，当本次误差小于上次误差时，结束循环，得到s值。 代码如下： function s = ErlangB_s(a,b) s =1; Bs = ErlangB_b(a,s); err = abs(b-Bs); err_s = err; while(err_s <= err) err = err_s; s = s +1; Bs = ErlangB_b(a,s); err_s = abs(b - Bs); end s = s -1; end 3）已知阻塞率b及中继线数量s求到达呼叫量a 考虑到a为有理数，因此采用变步长逼近的方法。采用循环的方式，在每次循环中增加a的值（步长为s/2），同时调用B s,a函数计算阻塞率并与已知阻塞率比较，当本次误差小于预设阈值时，结束循环，得到a值。 代码如下： function a = ErlangB_a(b,s)
竭诚为您提供优质文档/双击可除 光通信实验报告 篇一：光通信实验报告 信息与通信工程学院 光纤通信实验报告 班姓学 级：名：号： 班内序号：17 日 期：20XX年5月 一、oTDR的使用与测量 1、实验原理 oTDR使用瑞利散射和菲涅尔反射来表征光纤的特性。瑞利散射是由于光信号沿着光纤产生无规律的散射而形成。oTDR就测量回到oTDR端口的一部分散射光。这些背向散射信号就表明了由光纤而导致的衰减（损耗/距离）程度。形成的轨迹是一条向下的曲线，它说明了背向散射的功率不断减小，这是由于经过一段距离的传输后发射和背向散射的信
号都有所损耗。 给定了光纤参数后，瑞利散射的功率就可以标明出来，如果波长已知，它就与信号的脉冲宽度成比例：脉冲宽度越长，背向散射功率就越强。瑞利散射的功率还与发射信号的波长有关，波长较短则功率较强。也就是说用1310nm信号产生的轨迹会比1550nm信号所产生的轨迹的瑞利背向散射要高。 在高波长区（超过1500nm），瑞利散射会持续减小，但另外一个叫红外线衰减（或吸收）的现象会出现，增加并导致了全部衰减值的增大。因此，1550nm是最低的衰减波长；这也说明了为什么它是作为长距离通信的波长。很自然，这些现象也会影响到oTDR。作为1550nm波长的oTDR，它也具有低的衰减性能，因此可以进行长距离的测试。而作为高衰减的1310nm或1625nm波长，oTDR的测试距离就必然受到限制，因为测试设备需要在oTDR轨迹中测出一个尖锋，而且这个尖锋的尾端会快速地落入到噪音中。 菲涅尔反射是离散的反射，它是由整条光纤中的个别点而引起的，这些点是由造成反向系数改变的因素组成，例如玻璃与空气的间隙。在这些点上，会有很强的背向散射光被反射回来。因此，oTDR就是利用菲涅尔反射的信息来定位连接点，光纤终端或断点。 oTDR的工作原理就类似于一个雷达。它先对光纤发出一
实验3 集成乘法器幅度调制电路 信息与通信工程学院 2016211112班 苏晓玥杨宇宁 2016210349 2016210350
一．实验目的 1．通过实验了解振幅调制的工作原理。 2．掌握用MC1496来实现AM和DSB的方法，并研究已调波与调制信号，载波之间的关系。3．掌握用示波器测量调幅系数的方法。 二．实验准备 1．本实验时应具备的知识点 （1）幅度调制 （2）用模拟乘法器实现幅度调制 （3）MC1496四象限模拟相乘器 2．本实验时所用到的仪器 （1）③号实验板《调幅与功率放大器电路》 （2）示波器 （3）万用表 （4）直流稳压电源 （5）高频信号源 三．实验内容 1．模拟相乘调幅器的输入失调电压调节。 2．用示波器观察正常调幅波（AM）波形，并测量其调幅系数。 3．用示波器观察平衡调幅波（抑制载波的双边带波形DSB）波形。 四．实验波形记录、说明 1.DSB信号波形观察
2.DSB信号反相点观察 3.DSB信号波形与载波波形的相位比较 结论：在调制信号正半周期间，两者同相；负半周期间，两者反相。
4.AM正常波形观测 5.过调制时的AM波形观察（1）调制度为100%
（2）调制度大于100% （3）调制度为30% A=260.0mv B=140.0mv
五．实验结论 我们通过实验了解振幅调制的工作原理是：调幅调制就是用低频调制信号去控制高频振荡（载波）的幅度，使其成为带有低频信息的调幅波。目前由于集成电路的发展，集成模拟相乘器得到广泛的应用，为此本实验采用价格较低廉的MC1496集成模拟相乘器来实现调幅之功能。 DSB信号波形与载波波形的相位关系是：在调制信号正半周期间，两者同相；负半周期间，两者反相。 通过实验了解到了调制度的计算方法 六．课程心得体会 通过本次实验，我们了解了振幅调制的工作原理并掌握了实现AM和DSB的方法，学会计算调制度，具体见实验结论。我们对集成乘法器幅度调制电路有了更好的了解，对他有了更深入的认识，提高了对通信电子电路的兴趣。 和模电实验的单独进行，通电实验增强了团队配合的能力，两个人的有效分工提高了实验的效率，减少了一个人的独自苦恼。
北京邮电大学实验报告 题目：基于SYSTEMVIEW通信原理实验报告 班级：2013211124 专业：信息工程 姓名：曹爽 成绩：
目录 实验一：抽样定理 (3) 一、实验目的 (3) 二、实验要求 (3) 三、实验原理 (3) 四、实验步骤和结果 (3) 五、实验总结和讨论 (9) 实验二：验证奈奎斯特第一准则 (10) 一、实验目的 (10) 二、实验要求 (10) 三、实验原理 (10) 四、实验步骤和结果 (10) 五、实验总结和讨论 (19) 实验三：16QAM的调制与解调 (20) 一、实验目的 (20) 二、实验要求 (20) 三、实验原理 (20) 四、实验步骤和结果 (21) 五、实验总结和讨论 (33) 心得体会和实验建议 (34)
实验一：抽样定理 一、 实验目的 1. 掌握抽样定理。 2. 通过时域频域波形分析系统性能。 二、 实验要求 改变抽样速率观察信号波形的变化。 三、 实验原理 一个频率限制在0f 的时间连续信号()m t ，如果以0 12S T f 的间隔进行等间隔均匀抽样，则()m t 将被所得到的抽样值完全还原确定。 四、 实验步骤和结果 1. 按照图1.4.1所示连接电路，其中三个信号源设置频率值分别为10Hz 、15Hz 、20Hz ，如图1.4.2所示。 图1.4.1 连接框图
图1.4.2 信号源设置，其余两个频率值设置分别为15和20 2.由于三个信号源最高频率为20Hz，根据奈奎斯特抽样定理，最低抽样频率应 为40Hz，才能恢复出原信号，所以设置抽样脉冲为40Hz，如图1.4.3。 图1.4.3 抽样脉冲设置 3.之后设置低通滤波器，设置数字低通滤波器为巴特沃斯滤波器（其他类型的 低通滤波器也可以，影响不大），截止频率设置为信号源最高频率值20Hz，如图1.4.4。
实验报告 课程名称： 光通信技术实验 指导老师： 成绩：__________________ 实验名称：光纤基本特性测试（一）实验类型： 基础型 同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 实验1-2 光纤数值孔径性质和测量 一、实验目的和要求 1、熟悉光纤数值孔径的定义和物理意义 2、掌握测量光纤数值孔径的基本方法 二、实验内容和原理 光纤数值孔径（NA ）是光纤能接收光辐射角度范围的参数，同时它也是表征光纤和光源、光检测器及其它光纤耦合时的耦合效率的重要参数。图一表示阶梯多模光纤可接收的光锥范围。因此光纤数值孔径就代表光纤能传输光能的大小，光纤的NA 大，传输能量本领大。 NA 的定义式是： 式中n0 为光纤周围介质的折射率，θ为最大接受角。n1和n2分别为光纤纤芯和包层的折射率。光纤在均匀光场下，其远场功率角分布与理论数值孔径NAm 有如下关系： 其中θ是远场辐射角，Ka 是比例因子，由下式给出： 专业： 姓名： 学号： 日期： 地点： 装 订 线
式中P(0)与P(θ)分别为θ= 0和θ=θ处远场辐射功率，g 为光纤折射率分布参数。计算结果表明，若取P(θ) / P(0) = 5%，在g≥2时Ka的值大于0.975。因此可将P(θ)曲线上光功率下降到 θ的正弦值定义为光纤的数值孔径，称之为有效数值孔径： 中心值的5%处所对应的角度 e 本实验正是根据上述原理和光路可逆原理来进行的。 三、主要仪器设备 He-Ne 激光器、读数旋转台、塑料光纤、光纤微调架、毫米尺、白屏、短波长光功率计一套（功率显示仪1件、短波光探测器1只）。 四、实验步骤 方法一：光斑法测量（如图２） 1、实验系统调整； a．调整He-Ne激光管，使激光束平行于实验平台面； b．调整旋转台，使He-Ne激光束通过旋转轴线； c．放置待测光纤在光纤微调架上，使光纤一端与激光束耦合，另一端与短波光探测器正确连接； d．仔细调节光纤微调架，使光纤端面准确位于旋转台的旋转轴心线上，并辅助调节旋转台使光纤的输出功率最大。 2、测输出数值孔径角θo。 a. 移开光探测器，固定光纤输出端； b. 分别置观察屏于距光纤端面L1、L2 距离处，测量观察屏上的光纤输出圆光斑直径D1、D2，计算两次读数差ΔL和ΔD，得输出孔径角为：θo=arctan[ΔD/（2ΔL）]； c. 多次测量求平均值。（注：如果圆光斑边界不清晰，一般是由于出射光功率太强引起的，适当旋转读数台减小耦合效率，直至得到一个清晰圆光斑为止。）
计算机与信息技术学院实验报告 专业：通信工程 年级/班级：2009级 2011—2012学年第一学期 课程名称 光纤通信 指导教师 李新源 本组成员 学号姓名 XXXXXX 实验地点 计算机楼501 实验时间 2012年4月6 日 项目名称 自动光功率控制电路 实验类型 硬件实验 一、 实验目的 1.掌握自动功率控制电路的工作原理 二、实验内容： 1.学习自动功率控制电路的工作原理 2.测量相关特征测试点的参数 三、实验仪器： 1.示波器。 2.光纤通信实验系统。 3.光功率计。 4.万用表。 5.FC/PC 型光纤跳线2根。 四、实验原理： 激光器输出光功率与温度和老化效应密切相关。保持激光器输出光功率稳定，可以用光反馈来自动调整偏置电流，电路如下图所示： 1 A 3 A 2 A B I
首先，PIN管监测背向光功率，经检出的光电流由A1放大，送入比较器A3的反向输入端，输入的数字信号和直流参考信号经A2比较放大，接到的A3同相输入端。A3和VT3组成恒流源，给激光器加上偏置电流IB的大小，其中信号参考电压是防止控制电路在无输入信号或长连“0”时，使偏流自动上升。这种电路在10°C～50°C温度范围内功率不稳定度ΔP/P可小于5%。 五、实验步骤： 1.关闭系统电源。按以下方式用连信号连接导线连接： 数字信号模块（数字信号输出一）P300—P100 1310数字光发模块 （数字光发信号输 入） 2.用光纤跳线连接1310nm光发模块和光功率计。 3.将1310nm光发模块的J100，两位都调到ON状态。 4.将1310nm光发模块的J101设置为“数字”。 5.打开系统电源，将数字信源模块第一路的拨码开关U311全拨到OFF状态。这时输入到1310nm数字光发模块的信号始终为“1”。 6.用万用表测量R124两端的电压。测量方法：先将万用表打到20V直流电 压档。然后，将红表笔插入1310nm数字发光模块的台阶插座TP101黑表笔插入TP102。读出万用表的读数U1，代入公式I1= U1/ R124（R124=51Ω）可得此时 自动光功率控制所补偿的电流。观察此时光功率计的读数P1。然后，将1310nm 的拨码开关的右边一位拨到OFF状态，记下光功率计的读数P2。 7.调整手调电位器RP100改变光功率的大小，再重复实验步骤5，将测的实 验数据填入下表。 8.关闭系统电源，拆除实验导线。将各实验仪器摆放整齐。 六、实验结果和心得： 1 2 3 4 5 6 7 16.31dB 16.17dB 11.90dB 7.62dB 6.62dB 4.59dB 3.40dB 37.31dB 25.58dB 11.88dB 7.62dB 6.63dB 4.59dB 3.42dB 3.14mA 5.88mA 8.43mA 12.75mA 1 4.51mA 19.80mA 24.12mA
北京邮电大学信息与通信工程学院 微波实验报告 班级：20112111xx 姓名：xxx 学号：20112103xx 指导老师：徐林娟 2014年6月
目录 实验二分支线匹配器 (1) 实验目的 (1) 实验原理 (1) 实验内容 (1) 实验步骤 (1) 单支节 (2) 双支节 (7) 实验三四分之一波长阻抗变换器 (12) 实验目的 (12) 实验原理 (12) 实验内容 (13) 实验步骤 (13) 纯电阻负载 (14) 复数负载 (19) 实验四功分器 (23) 实验目的 (23) 实验原理 (23) 实验内容 (24) 实验步骤 (24) 公分比为1.5 (25) 公分比为1（等功分器） (29) 心得体会 (32)
201121111x 班-xx 号-xx ——电磁场与微波技术实验报告 实验二 分支线匹配器 实验目的 1．熟悉支节匹配器的匹配原理 2．了解微带线的工作原理和实际应用 3．掌握Smith 图解法设计微带线匹配网络 实验原理 支节匹配器是在主传输线上并联适当的电纳（或者串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。 单支节匹配器，调谐时主要有两个可调参量：距离d 和由并联开路或短路短截线提供的电纳。匹配的基本思想是选择d ，使其在距离负载d 处向主线看去的导纳Y 是Y0+jB 形式。然后，此短截线的电纳选择为-jB ，根据该电纳值确定分支短截线的长度，这样就达到匹配条件。 双支节匹配器，通过增加一个支节，改进了单支节匹配器需要调节支节位置的不足，只需调节两个分支线长度，就能够达到匹配（但是双支节匹配不是对任意负载阻抗都能匹配的，即存在一个不能得到匹配的禁区）。 微带线是有介质εr (εr >1)和空气混合填充，基片上方是空气，导体带条和接地板之间是介质εr ，可以近似等效为均匀介质填充的传输线，等效介质电常数为 εe ，介于1和εr 之间，依赖于基片厚度H 和导体宽度W 。而微带线的特性阻抗与其等效介质电常数为εe 、基片厚度H 和导体宽度W 有关。 实验内容 已知：输入阻抗Z 75in ，负载阻抗Z (6435)l j ，特性阻抗0Z 75 ，介质基片 2.55r ，1H mm 。 假定负载在2GHz 时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离114d ，两分支线之间的距离为21 8 d 。画出几种可能的电路图并且比较输入端反射系数幅度从1.8GHz 至2.2GHz 的变化。 实验步骤 1．根据已知计算出各参量，确定项目频率。 2．将归一化阻抗和负载阻抗所在位置分别标在Smith 圆上。 3．设计单枝节匹配网络，在图上确定分支线与负载的距离以及分支线的长度，根据给定的介质基片、特性阻抗和频率用TXLINE 计算微带线物理长度和宽度。此处应该注意电长度和实际长度的联系。 4．画出原理图，在用微带线画出基本的原理图时，注意还要把衬底添加到图中，将各部分的参数填入。注意微带 分支线处的不均匀性所引起的影响，选择适当的模型。 5．负载阻抗选择电阻和电感串联的形式，连接各端口，完成原理图，并且将项目的频率改为1.8—2.2GHz 。 6．添加矩形图，添加测量，点击分析，测量输入端的反射系数幅值。 7．同理设计双枝节匹配网络，重复上面的步骤。
光通信技术实验报告 实验一光通讯系统WDM系统设计 实验目的 1.熟悉Optisystem实验环境，练习使用元件库中的常用元件组建光纤通信系统。 2.使用OptiSystem模拟仿真WDM系统的各项性能参数，并进行分析。 实验原理 光波分复用系统简介 光波分复用是指将两种或多种各自携带有大量信息的不同波长的光载波信号，在发射端经复用器汇合，并将其耦合到同一根光纤中进行传输，在接收端通过解复用器对各种波长的光载波信号进行分离，然后由光接收机做进一步的处理，使原信号复原，这种复用技术不仅适用于单模或多模光纤通信系统，同时也适用于单向或双向传输。 波分复用系统的工作波长可以从0.8μm到1.7μm，由此可见，它可以适用于所有低衰减、低色散窗口，这样可以充分利用现有的光纤通信线路，提高通信能力，满足急剧增长的业务需求。 WDM光通信结构组成 1)滤波器：在WDM系统中进行信道选择，只让特定波长的光通过，并组织其他光波长 通过。可调谐光滤波器能从众多的波长中选出某个波长让其通过。在WDM系统的光接收机中，为了选择所需的波长，一般都需依赖于其前端的可调谐滤波器。要求其有宽的谱宽以传输需要的全部信号谱成分，且带宽要窄以减小信道间隔。 2)复用器/解复用器（MUX/DEMUX）：将多个光波长信号耦合到一路信道中，或使混合 的信号分离成单个波长供光接收机处理。一般，复用/解复用器都可以进行互易，其结构基本是相同的。实际上即是一种波长路由器，使某个波长从指定的输入端口到一个指定的输出端口。 实验软件介绍 OptiSystem是一款创新的光通讯系统模拟软件包，它集设计、测试和优化各种类型宽带光网络物理层的虚拟光连接等功能于一身，从长距离通讯系统到LANS和MANS都使用。一个基于实际光纤通讯系统模型的系统级模拟器，OptiSystem具有强大的模拟环境和真实的
现代通信技术实验报告 班级： 2012211110 学号： 2012210299 姓名：未可知
在学习现代通信技术实验课上，老师提到的一个词“通信人”警醒了我，尽管当初填报志愿时选择了通信工程最终也如愿以偿，进入大三，身边的同学忙着保研、考研、出国、找工作，似乎大家都为了分数在不懈奋斗。作为一个北邮通信工程的大三学生，我也不断地问自己想要学习的是什么，找寻真正感兴趣的是什么，通信这个行业如此之大，我到底适合什么。本学期，现代通信技术这本书让我了解到各种通信技术的发展和规划，也让我对“通信人”的工作有了更深刻的认识。 一、通信知识的储备 《现代通信技术》第一页指出，人与人之间通过听觉、视觉、嗅觉、触觉等感官，感知现实世界而获取信息，并通过通信来传递信息。所谓信息，是客观事物状态和运动特征的一种普遍形式，客观世界中大量地存在、产生和传递着以这些方式表示出来的各种各样的信息。信息的目的是用来“消除不可靠的因素”，它是物质运动规律总和。因此，我们通信人的任务就是利用有线、无线等形式来将信息从信源传递到信宿，在传输过程中保证通信的有效性和可靠性。 而具体来讲，要实现信息传递，通信网是必需的通信体系，其中通信网分层的结构形式需要不同的支撑技术，包括业务网技术，向用户提供电话、电报、数据、图像等各种电信业务的网络；介入与传送网技术，实现信息由一个点传递到另一个点或一些点的功能。对此，我们通信工程专业学习课程的安排让我们一步步打下基础，建立起知识储备。 知识树如下： 如知识树所述，通信工程课程体系可以大致分为一下6类基础：
数学基础：工科数学分析，线性代数，复变函数，概率论基础，随机过程； 电路基础：电路分析，模拟电子技术，数字逻辑电路，通信电子电路； 场与波基础：电磁场与电磁波，微波技术，射频与天线； 计算机应用能力：C 语言程序设计，微机原理与接口技术，计算机网络，数据结构，面向对象程序设计，实时嵌入式系统 信号处理类课程：信号与系统，信号处理，图像处理，DSP 原理及应用； 通信类课程：通信原理，现代通信技术，信息论基础，移动通信，光纤通信等。 从大一开始学习的工科数学分析，大学物理，大学计算机基础等课程为基础类课程，旨在培养我们的语言能力，数学基础，物理基础，计算机能力，然后逐步加大难度，细化课程，方向逐渐明朗详细。同时，课程中加入了各种实验，锻炼了我们的动手能力。 二、通信知识的小小应用 实验课上老师说过，以我们所学的知识已经可以制作简单通信的手机的草图了，我对此跃跃欲试。经过思考和调研，以下是我对于简单手机设计的原理框图和思考结果。 一部手机的结构包括接收机、发射机、中央控制模块、电源和人机界面部分，如下图 手机结构设计图 电路部分包括射频和逻辑音频电路部分，射频电路包括从天线到接收机的解调输出，与发射的I/O 调制到功率放大器输出的电路。其中，射频接收电路完成接收信号的滤波、信号放大、解调等功能；射频发射电路完成语音基带信号的调制、变频、功率放大等功能。要用到的超外差接收机、混频器、鉴相器等在《通信电子电路》书本中的知识。逻辑音频包括从接收解调到接收音频输出、送话器电路到发射I/O 调制器及逻辑电路部分的中央处理单元、数字语音处理及各种存储器电路。由核心控制模块CPU 、EEPROM 、 FLASH 、SRAM 等部分组成，一个基本 天线 接收机 发射机 频率合成 电源 逻 辑 音 频 人 机 交 互
红外通信收发系统的设计和实现实验报告学院：信息与通信工程学院 姓名： 班级： 学号：
红外通信收发系统的设计和实现实验报告 1、课题名称 红外通信收发系统的设计与实现 2、摘要 红外通信系统的设计是光通信系统的一个重要分支，红外数据传输，使用传输介质――红外线。红外线是波长在750nm～1mm之间的电磁波，是人眼看不到的光线。红外数据传输一般采用红外波段内的近红外线，波长在0.75～25um之间。本实protel软件辅助设计，分析并设计了红外通信系统的发射电路与接收电路，实现了红外信号的无线传输功能和音乐信号的收发功能。 3、关键词 红外线、收发系统、音乐芯片 3、设计任务要求； 1、基本要求： （1）设计一个正弦波振荡器，f≥1kHz，Uopp≥3v； （2）所设计的正弦波振荡器的输出信号作为红外光通信收发系统发送端的输入信号，在接收端可收到无明显失真的输入信号； （3）要求接收端LM386增益设计G=200; （4）设计该电路的电源电路（不要求实际搭建），用软件绘制完整的电路原理图（PROTEL）及印制电路板图（PCB） 2、提高要求： 利用音乐芯片产生乐曲，调制LED后发出，接收端接收信号利用喇叭将发送的乐曲无失真的播放出来。 3、探究环节： 探索其它红外光通信收发系统的应用实例，数字调制的解决的方案，给出应用方案。 4、设计思路、总体结构框图；
1、设计思路 系统主要由信号产生电路，红外光发射系统，红外光接收系统三个模块完成基本实验要求，其中信号产生电路分别由信号发生器和音乐芯片代替，电信号经过发生系统转化为红外光信号，经接收系统接受后，光信号转化为电信号，再通过喇叭将其转化为语音信号，实现红外光通信的全过程。 首先主要用信号发生器发出电信号，微弱的电信号经过一个分压式共射电路适当放大，并通过LED红外发送管转化为光信号发送。 信号经接收管接收后，通过运放电路得到较高的输出功率，驱动喇叭发出声音。利用放大器LM386，调节电位器改变其增益，驱动喇叭得到所需功率。再将音乐芯片替代信号发生器重复上述过程即可驱动喇叭发出音乐芯片的声音（此实验为三声门铃声） 2.总体框架图 1、信号的产生 实验中使用了音乐芯片KD-9300或者LX-9300来完成。信号产生也可以使用RC振荡器构成，但信号的幅度不宜过大。 2、红外光发送模块的设计 设计原则主要是考虑红外发送管的工作电流，电流过小，传输距离短，电流过大容易毁坏发光管。（要注意芯片的接法以及发送电路的连接。） 3、红外光接收模块的设计 1）高通滤波器：红外接收的二极管都是光敏二极管，这样普通光对其都成一定程度的影响，为了获得更好的效果，还要在信号输出端加入高通滤波器，消除恒定的外接低频信号的干扰，这样接收效果和灵敏度将显著提高。 2）功率放大器：利用音频功率专用放大器LM386，可以得到50~200的增益，确保驱动喇叭。 所以设计框图如下 光通信收发系统原理图
武汉大学电工电子信息学院实验报告 电子信息学院通信工程专业2015年 9 月17日 实验名称光纤通信的光传输指导教师易本顺 姓名徐佑宇年级2012级学号2012301200003成绩 一、预习部分 1.实验目的 2.实验基本原理 3.主要仪器设备(含必要的元器件、工具) 一、实验目的 1、通过光传输系统课程设计使学生熟悉常见的几种传输网络的特点及应用场 合； 2、了解ZXMP S325的具体硬件结构，加深对于光传输的理解； 3、掌握 ZXMP S325 的组网过程以及网管工具的使用，培养学生在传输组网工 程方面的实际应用技能。 二、实验设备 1、SDH设备：ZXMP S325； 2、实验用维护终端 三、实验原理 SDH技术是目前通信网络的主流技术，它以其突出的技术优势为网络提供优质、高效、可靠的通信业务，能够满足带宽数据及图像视频等多业务的传输需求，自愈功能强。 1、光传输原理及优势 SDH 全称同步数字体系（Synchronous Digital Hierarchy）， SDH 规范了数字信号的帧结构、复用方式、传输速率等级、接口码型特性，提供了一个国际支持框架，在此基础上发展并建成了一种灵活、可靠、便于管理的世界电信传输网。这种传输网易于扩展，适于新电信业务的开展，并且使不同厂家生产的设备互通成为可能，这正是网络建设者长期以来追求的目标。 其优势主要体现在以下几个方面： （1）接口方面 ·电接口：STM-1是SDH的第一个等级，又叫基本传输模块，比特率为155.520Mb/s，STM-N是SDH第N个等级的同步传送模块，比特率是STM-1的N倍（N=4n=1,4,16...）·光接口：仅对电信号扰码，光口信号码型是加扰的NRZ码，采用世界统一的7级扰码。 （2）复用方式 低速SDH信号以字节间插方式复用进高速SDH帧结构中，位置均匀、有规律，是可预见的
电子电路综合实验设计 实验名称： 基于 Arduino 的电压有效值测量电路设计与实现 学院： 班级： 学号： 姓名： 班内序号：
实验 基于Arduino 的电压有效值测量电路设计与实现 一. 摘要 Arduino是一个基于开放原始码的软硬件平台，可用来开发独立运作、并具互动性的电子产品，也可以开发与PC 相连的周边装置，同时能在运行时与PC 上的软件进行交互。为了测量正弦波电压有效值，首先我们设计了单电源供电的半波整流电路，并进行整流滤波输出，然后选择了通过Arduino设计了读取电压有效值的程序，并实现使用此最小系统来测量和显示电压有效值。在频率和直流电压幅度限定在小范围的情况下，最小系统的示数基本和毫伏表测量的值相同。根据交流电压有效值的定义，运用集成运放和设计的Arduino最小系统的结合，实现了运用少量元器件对交流电压有效值的测量。 关键字:半波整流整流滤波 Arduino最小系统读取电压有效值 二. 实验目的 1、熟悉Arduino 最小系统的构建和使用方法； 2、掌握峰值半波整流电路的工作原理； 3、根据技术指标通过分析计算确定电路形式和元器件参数； 4、画出电路原理图（元器件标准化，电路图规范化）； 5、熟悉计算机仿真方法； 6、熟悉Arduino 系统编程方法。 三. 实验任务及设计要求 设计实现 Arduino 最小系统，并基于该系统实现对正弦波电压有效值的测量和显示。 1、基本要求 （1）实现Arduino 最小系统，并能下载完成Blink 测试程序，驱动Arduino 数字13 口LED 闪烁； （2）电源部分稳定输出5V 工作电压，用于系统供电； （3）设计峰值半波整流电路，技术指标要求如下：
北京邮电大学通信原理实验报告 学院：信息与通信工程学院班级： 姓名： 姓名：
实验一：双边带抑制载波调幅（DSB-SC AM ） 一、实验目的 1、了解DSB-SC AM 信号的产生以及相干解调的原理和实现方法。 2、了解DSB-SC AM 信号波形以及振幅频谱特点,并掌握其测量方法。 3、了解在发送DSB-SC AM 信号加导频分量的条件下,收端用锁相环提取载波的原理及其实现方法。 4、掌握锁相环的同步带和捕捉带的测量方法,掌握锁相环提取载波的调试方法。 二、实验原理 DSB 信号的时域表达式为 ()()cos DSB c s t m t t ω= 频域表达式为 1 ()[()()]2 DSB c c S M M ωωωωω=-++ 其波形和频谱如下图所示 DSB-SC AM 信号的产生及相干解调原理框图如下图所示
将均值为零的模拟基带信号m(t)与正弦载波c(t)相乘得到DSB—SC AM信号，其频谱不包含离散的载波分量。 DSB—SC AM信号的解调只能采用相干解调。为了能在接收端获取载波，一种方法是在发送端加导频，如上图所示。收端可用锁相环来提取导频信号作为恢复载波。此锁相环必须是窄带锁相，仅用来跟踪导频信号。 在锁相环锁定时，VCO输出信号sin2πf c t+φ与输入的导频信号cos2πf c t 的频率相同，但二者的相位差为φ+90°，其中很小。锁相环中乘法器的两个 输入信号分别为发来的信号s(t)（已调信号加导频）与锁相环中VCO的输出信号，二者相乘得到 A C m t cos2πf c t+A p cos2πf c t?sin2πf c t+φ =A c 2 m t sinφ+sin4πf c t+φ+ A p 2 sinφ+sin4πf c t+φ 在锁相环中的LPF带宽窄，能通过A p 2 sinφ分量，滤除m(t)的频率分量及四倍频载频分量，因为很小，所以约等于。LPF的输出以负反馈的方式控制VCO,使其保持在锁相状态。锁定后的VCO输出信号sin2πf c t+φ经90度移相后，以cos2πf c t+φ作为相干解调的恢复载波，它与输入的导频信号cos2πf c t 同频，几乎同相。 相干解调是将发来的信号s(t)与恢复载波相乘，再经过低通滤波后输出模拟基带信号 A C m t cos2πf c t+A p cos2πf c t?cos2πf c t+φ =A c 2 m t cosφ+cos4πf c t+φ+ A p 2 cosφ+cos4πf c t+φ 经过低通滤波可以滤除四倍载频分量，而A p 2 cosφ是直流分量，可以通过隔直
光纤通信实验报告 班级：14050Z01 姓名：李傲 学号：1405024239
实验一光发射机的设计 一般光发送机由以下三个部分组成： 1)光源（Optical Source）：一般为LED和LD。 2)脉冲驱动电路（Electrical Pulse Generator）：提供数字量或模拟量的电信号。 3)光调制器（Optical Modulator）：将电信号（数字或模拟量）“加载”到光波上。以 光源和调制器的关系来看，分为光源的内调制（图1.1）和光源的外调制（图1.2）。 采用外调制器，让调制信息加到光源的直流输出上，可获得更好的调制特性、更好的调制速率。目前常采用的外调制方法为晶体的电光、声光及磁光效应。图1.2的结构中，光源为频率193.1Thz 的激光二极管，同时我们使用一个Pseudo-Random Bit Sequence Generator模拟所需的数字信号序列，经过一个NRZ脉冲发生器（None-Return-to-Zero Generator）转换为所需要的电脉冲信号，该信号通过一个Mach-Zehnder调制器，通过电光效应加载到光波上，成为最后入纤所需的载有“信息”的光信号。 图1.1内调制光发射机图1.2外调制光发射机 对于直接强度调制状态下的单纵模激光器，其载流子浓度的变化是随注入电流的变化而变化。这样使有源区的折射率指数发生变化，从而导致激光器谐振腔的光通路长度相应变化，结果致使振荡波长随时间偏移，导致所谓的啁啾现象。啁啾是高速光通讯系统中一个十分重要的物理量，因为它对整个系统的传输距离和传输质量都有关键的影响。 内容：铌酸锂（LiNbO3）型Mach-Zehnder调制器中的啁啾（Chirp）分析 1设计目的 对铌酸锂Mach-Zehnder调制器中的外加电压和调制器输出信号啁啾量的关系进行模拟和分析，从而决定具体应用中MZ调制器的外置偏压的分布和大小。 2设计布局图 外调制器由于激光光源处于窄带稳频模式，可以降低或者消除系统的啁啾量。典型的外调制器是由铌酸锂（LiNO3）晶体构成。本设计中，通过对该晶体外加电压的分析调整而最终减少该光发送机中的啁啾量，其模型的设计布局图如图1.3所示。
北京邮电大学 光纤通信实验 实验报告实验名称：脉冲展宽法测量多模光纤带宽学院：信息与通信工程学院 班级： 姓名： 学号： 老师：
本实验采用脉冲展宽法进行多模光纤带宽的测量。多模光纤脉冲展宽测试仪原理如下： 如图所示为多模光纤时域法带宽测试原理框图。从光发模块输出窄脉冲信号，首先使用跳线（短光纤）连接激光器和光检测器，可以测出注入窄脉冲的宽度1τ? ；然后将待测光纤替换跳线接入，可以测出经待测光纤后的脉冲宽度2τ?。经过理论推导可以得到求解带宽公式： )B GHz 多模光纤脉冲展宽测试仪如下图所示。前面板接口分上下两层。上层用于测试，下层为。 每个波长分别由窄脉冲发生器输出极窄光脉冲经被测光纤回到测试仪内进行变换后送出电信号，通过高速示波器即可显示。 图 1 多模光纤脉冲展宽测试仪
2.1 窗口下光纤带宽 （1） 打开测试仪电源开关（位于背面），前面板上的电源指示灯亮； （2） 将示波器输入端与本仪器的“”输出端用信号线接好； （3） 用一根光纤跳线将的 “”和“”连接起来，如下 图所示： （4） 进行示波器操作： A. 按键调出波形； B. 点击键，并通过右下方旋钮调整脉冲至适当宽度(一般设置为)； C. 点击t ?、V ?键，显示屏右方会出现V ?、V ?选框，先通过右侧对应按键将V ?设 为，分别调节和测出脉冲高度并找出脉冲半高值；再将V ?设为，分别调节 使其与脉冲半高值相交。则有即为脉冲半高全宽1τ。 D. 换下该光纤跳线，接入待测光纤用同样方法测出2τ（此时宽度最好设为，观察的更 为明显）。 如下图所示：
（5）计算工作： 根据以下公式得到脉冲响应宽度： 根据以下公式得到待检测光纤带宽B： 2.2窗口下光纤带宽 与窗口下测试不同的是，应选择区域内的“”，“”，“”口进行正确的连接。除此之外，其他都与下待测光纤的带宽测试步骤相同。 三、实验注意事项 1、打开电源后，的激光器都开始工作，不要用眼睛直视前面板的光出接口，以避免造成对眼睛的伤害； 2、接入光纤跳线和待测光纤前，应用酒精擦拭光纤端面，保持清洁； 3、测试完毕后，用防尘帽将仪器和光纤跳线的头盖上，关闭电源； 4、由于的发送功率较高，在未加衰减器的情况下，易出现饱和现象，可适当调整光纤活接头的插入深度进行测试。 5、这种方法的测量精度与整个系统的响应速度有关，除要求光电转换及检测仪器有足够快的响应外，还要求信号脉冲足够窄。一般要求输出脉冲的宽度至少是输入脉冲宽度的1.4倍，才能满足工程所需的精度。
南京工程学院 通信工程学院 实验报告 课程名称光纤通信_________ 实验项目名称光纤通信实验_______ 实验学生班级通信（卓越）131_____ 实验学生姓名吴振飞_____ _____ 实验学生学号 208130429_________ 实验时间2016.6.15___ 实验地点信息楼C413_______ 实验成绩评定 ______________________ 指导教师签字 ______________________ 2016年 6月 19日
目录 实验一半导体激光器P-I特性测试实验 (1) 一、实验目的 (1) 二、实验仪器 (1) 三、实验原理 (1) 四、实验内容 (2) 五、实验步骤 (2) 六、注意事项 (2) 七、思考题 (3) 实验二光电探测器特性测试实验 (3) 一、实验目的 (3) 二、实验仪器 (3) 三、实验原理 (3) 四、实验内容 (4) 五、实验步骤 (4) 六、注意事项 (4) 实验三电话光纤传输系统实验 (4) 一、实验目的 (4) 二、实验内容 (5) 三、预备知识 (5) 四、实验仪器 (5) 五、实验原理 (5) 六、注意事项 (6) 七、实验步骤 (6) 九、思考题 (6)
实验一半导体激光器P-I特性测试实验 一、实验目的 学习半导体激光器发光原理和光纤通信中激光光源工作原理；了解半导体激光器平均输出光功率与注入驱动电流的关系；掌握半导体激光器 P(平均发送光功率) -I(注入电流) 曲线的测试方法。 二、实验仪器 1、ZYE4301G 型光纤通信原理实验箱 1 台 2、光功率计1 台 3、FC/PC-FC/PC 单模光跳线 1 根 4、万用表(自带) 1 台 5、连接导线 20 根 三、实验原理 半导体激光二极管(LD) 或简称半导体激光器，它通过受激辐射发光，(处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。) 是一种阈值器件。由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率(≥10mW) 辐射，而且输出光发散角窄(垂直发散角为 30~50°，水平发散角为 0~30° )，与单模光纤的耦合效率高(约 30%~50%)，辐射光谱线窄(Δλ =0.1~1.0nm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz) 直接调制，非常适合于作高速长距离光纤通信系统的光源。 对于线性度良好的半导体激光器，其输出功率可以表示为ηω (1-1) Pe=)(2thDIIq ?η其中intintaaamirmirD+=ηη，这里的量子效率ηint，表征注入电子通过受激辐射转化为光子的比例。在高于阈值区域，大多数半导体激光器的ηint接近于 1。 1-1 式表明，激光输出功率决定于内量子效率和光腔损耗，并随着电流而增大，当注入电流I>Ith时，输出功率与I成线性关系。其增大的速率即P-I曲线的斜率，称为斜率效率 dPη2DeqdIηω= (1-2) P-I特性是选择半导体激光器的重要依据。在选择时，应选阈值电流Ith尽可能小， Ith对应P值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，而且不易产生光信号失真。并且要求P-I曲线的斜率适当。斜率太小，则要求驱动信号太大，给驱动电路带来麻烦; 斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。将开始出现净增益的条件称为阈值条件。一般用注入电流值来标定阈值条件，也即阈值电流Ith，当输入电流小于Ith时，其输出光为非相干的荧光，类似于LED发出的光，当电流大于Ith
程序设计实践 设 计 报 告 课题名称：邮件客户端学生姓名： 班级： 2 班内序号：16 学号： 2 日期：2014.6.4
