第一篇 航 海 学
（地 文 航 海）

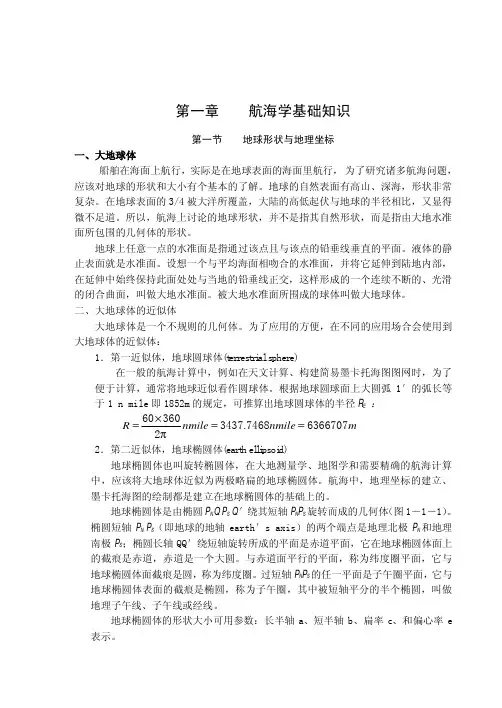

第一章 坐标、方向和距离
第一节 地球形状和地理坐标
一、地球形状
1. 第一近似体――地球圆球体
航海上为了计算上的简便，在精度要求不高的情况下，通常将大地球体当作地球圆球体。
2. 第二近似体――地球椭圆体
在大地测量学、海图学和需要较为准确的航海计算中，常将大地球体当作两极略扁的地球椭圆体。
地球椭圆体即旋转椭圆体，它是由椭圆P N QP S Q ′绕其短轴P N P S 旋转而成的几何体（图1-1）。表示地球椭圆体的参数有：长半轴a 、短半轴b 、扁率c 和偏心率e 。
二、地理坐标
1. 地球上的基本点、线、圈
地理坐标是建立在地球椭圆体表面上的。要建立地理坐标，首先应在地球椭圆体表面上确定坐标的起算点和坐标线图网。如图所示：
椭圆短轴即地球的自转轴――地轴（P N P S ）； 地轴与地表面的两个交点是地极，在北半球的称为北极（P N ），在南半球的称为南极（P S ）； 通过地球球心且与地轴垂直的平面称为赤道平面，赤道平面与地表面相交的截痕称为赤道（QQ ′）,它将地球分为南、北两个半球；
任何一个与赤道面平行的平面称为纬度圈平面，它与地表面相交的截痕是个小圆，称为纬度圈（AA ′）；
通过地轴的任何一个平面是子午圈平面，它与地表面相交的截痕是个椭圆，称为子午圈（P N QP S Q ′）；
由北半球到南半球的半个子午圈，叫作子午线，又称经线（P N QP S ，P N Q ′P S ）； 通过英国伦敦格林尼治天文台子午仪的子午线，叫作格林子午线或格林经线（P N GP S ）。
2. 地理坐标
地球表面任何一点的位置，可以用地理坐标，即地理经度和地理纬度来表示。 地理经度简称经度，地面
上某点的地理经度为格林经
线与该点子午线在赤道上所
夹的劣弧长，用 或Long 表
示。某点地理经度的度量方法
为：自格林子午线起算，向东
或向西度量到该点子午线，
由
0°到180°计量。向东度量的称为东经，用E标示；向西度量的称为西经，用W标示。例如北京的经度为116°22.8'E。
地理纬度简称纬度，地球椭圆子午线上某点的法线与赤道面的夹角称为该点的地理纬度，用?或Lat表示。某点地理纬度的度量方法为：自赤道起算，向北或向南度量到该点所在纬度圈，由0°到90°计量。向北度量的称为北纬，用N标示；向南度量的为南纬，用S 标示。例如北京的纬度为39°54.4'N。
纬度圈上各点的纬度相等，经线上各点的经度也都相等，经线与纬度圈所构成的图网为坐标线图网。
第二节航向与方位
一、方向的确定、划分与换算
1. 航海上方向的划分
航海上常用的划分方向的方法有下列三种：
（1）圆周法
以正北为方向基准000°，按顺时针方向计量到正东为090°，正南为180°，正西为270°，再计量到正北方向为360°或000°。
圆周法始终用三位数表示，是航海上最常用的表示方向的方法。
（2）半圆法
以正北或正南为方向基准，分别向东或向西计量到正南或正东，计量范围0°到180°。用半圆法表示某方向时，除度数外，还应标明起算点和计量方向。如：30°NE，150°SE，30°SW，150°NW。
（3）罗经点法
如图所示：罗经点法以北、东、南、西四Array个基本方向为基点；将平分相邻基点之间的地面真地平平面方向称为隅点，即东北(NE)、东南(SE)、西南(SW)和西北(NW)四个方向；将平分相邻基点与隅点之间的地面真地平平面方向称为三字点，其名称有基点名称之后加上隅点名称组成，即北北东(NNE)、东北东(ENE)、东南东(ESE)、南南东(SSE)等八个方向；再将平分相邻基点或隅点与三字点之间的十六个地面真地平平面方向称为偏点，偏点的名称由基点名称或隅点名称之后加上偏向的方向来组成，例如：北偏东(N/E)、东北偏北(NE/N)、东偏北(E/N)等。
这样，四个基点、四个隅点、八个三字点和16个偏点，共计32个方向点，叫做32个罗经点。
2. 三种方向划分之间的换算
根据航海实际的需要，三种方向之间的换算，通常是指将半圆法和罗经点法所表示的方向换算为相应的圆周法方向，其换算方法如下：
（1）半圆法换算成圆周法的法则是：
在北东（NE ）半圆： 圆周度数 = 半圆度数
在南东（SE ）半圆： 圆周度数 = 180° - 半圆度数
在南西（SW ）半圆： 圆周度数 = 180° + 半圆度数
在北西（NW ）半圆： 圆周度数 = 360° + 半圆度数
（2）罗经点法换算成圆周法的法则是：
由于相邻两罗经点之间的角度为11°.25，因此，某个罗经点方向所对应的圆周方向，可根据该罗经点在罗经点法中的点数称以11°.25的法则确定。
在掌握了所有罗经点的意义、命名方法以及四个基点与四个隅点所对应的圆周法方向的基础上，还可依据下列原则来换算：
八个三字点的圆周方向等于相应的基点方向与隅点方向的平均值；
16个偏点的圆周方向等于相应基点或隅点方向加上±11°.25。其中，±应根据该偏点偏向相应基点或隅点的方向而定：顺时针方向取＋，逆时针方向取－。
二、航向、方位和舷角
航海上经常涉及到的方向有两种：船舶航行的方向（航向）和物标的方向（方位）。
船舶首尾线向船首方向的延伸线，称作航向线，代号CL 。船舶航行过程中，在测者地面真地平平面上，自真北线顺时针方向计量到航向线的角度，称为船舶的真航向，计量范围000°至360°，代号：TC 。
船舶和物标的连线称为物标的方位线，代号BL 。自正北方向线顺时针方向计量到物标方位线的角度，称为船舶的真方位，计量范围000°至360°，代号：TB 。
从航向线到物标方位线之间的夹角，称为物标的舷角或相对方位。舷角以航向线为基准，按顺时针方向计量到物标方位线，计量范围000°到360°，始终用三位数表示，代号Q ；或以船首向为基准，分别向左或向右计量到物标方位线，计量范围0°到180°，向左计量为左舷角Q 左，向右计量为右舷角Q 右。
当舷角Q = 090°或Q 右 = 90°时，叫做物标的右正横；当Q = 270°或Q 左 = 90°时，叫做物标的左正横。
航向、方位和舷角之间的关系如下：
Q TC TB ＋＝ 或 ()()?????+=－为＋为左
右Q Q Q TC TB 如计算所得的真方位值大于360°或小于0°，则应分别减去或加上360°。
第三节 向位的测定与换算
一、陀螺罗经/电罗经测定向位
航海上测定向位（航向和方位）的仪器是罗经。目前，海船上配备的罗经有陀螺罗经(俗称电罗经）和磁罗经两大类。
陀螺罗经是根据高速旋转的陀螺仪，在受到适当的阻尼力作用后，
能迫使其旋转轴保持
在其子午圈平面内的原理而制成的。陀螺罗经是一种不受地磁场和电磁场影响的、具有较大指北力的电动机械仪器，它能带动若干个分罗经，分别安装在驾驶台、驾驶台两翼、海图室和船长房间等，还能为雷达、自动舵和航向记录仪等提供指北信息。
陀螺罗经刻度盘0°所指示的方向称为陀螺罗经北，简称陀罗北，用N G 表示。陀罗北线和船舶航向线之间的夹角，称为陀罗航向，代号GC 。陀罗北线和物标方位线之间的夹角，叫做陀罗方位，代号GB 。陀罗航向和陀罗方位均以陀罗北线为基准，按顺时针方向计量至航向线或物标方位线，计量范围000°到360°。
陀罗北偏开真北角度称为陀螺罗经差（简称陀罗差），用G ?表示。陀罗北偏在真北的东面，陀罗向位小于真向位，G ?为偏东或偏低，用E 或(＋)表示；陀罗北偏在真北的西面，陀罗向位大于真向位，G ?为偏西或偏高，用W 或（－）表示。
真向位、陀罗向位和陀罗差之间的关系如下：
TC = GC ＋G ? TB = GB ＋G ? ()()
?????－偏西为＋偏东为G G 二、磁罗经测定向位
1. 磁罗经基本原理
磁罗经是我国古代四大发明之一――指南
针演变发展而来的。它是根据在水平面内自由旋
转的磁针，受到地磁磁力的作用后，能稳定指示
地磁磁北方向的特性而制成的。
如图所示，地球周围存在一个天然磁场――
地磁，它好像是由地球内部的一个大磁铁所形成
的磁场。磁力线方向垂直于地面的点，叫做地磁
磁极，靠近地理北极的是磁北极；靠近地理南极
的是磁南极。
2. 磁罗经基本概念
将磁罗经放置在地球上某一点，当它仅受到地磁磁场的作用时，其N 极所指的方向（即磁罗经刻度盘0°的方向）即为磁北N M 。
因为地磁北极与地理北极并不在同一地点，地磁磁场本身又很不规则，所以地面上某点的磁北线与真北线往往不重合。磁北（N M ）偏离真北（N T ）的角度称为磁差，代号Var.。如磁北偏在真北的东面，称磁差偏东，用E 或＋表示；磁差偏在真北西面，则称磁差偏西，用W 或－表示。
如图所示：磁北线与航向线之间的夹角称为磁航向，代号MC ；磁北线与方位线之间的夹角称为磁方位，代号MB 。磁航向与磁方位均以磁北为基准，分别按顺时针方向计量到航向线或物标方位线，计量范围000°至360°。显然，磁向位、磁差和真向位之间的关系如下： TC ＝ MC ＋ Var.
TB ＝ MB ＋
Var.
安装在钢铁制成的船上的磁罗经，除了受到地
形成的磁场――船磁场的影响，以及磁罗经附近电气
设备形成的电磁场的影响。这样，致使磁罗经的指北
端不再指示磁北方向，而指向上述各磁场的合力方向
上。此时磁罗经刻度盘0°所指示的北，称为罗北，
代号N C。
罗北偏离磁北的角度称为自差，用缩写Dev或
符号δ表示。如罗北偏在磁北之东，称为东自差，
用E或＋标示；若罗北偏在磁北之西，则为西自差，
用W或－标示。
船上磁罗经的磁针在地磁和船磁的合力影响
下，其罗经刻度盘0°所指示的罗北N C偏离真北N T的
角度称为磁罗经差，简称罗经差，用C
?表示。当罗北偏在真北东面时，罗经差偏东，用E或＋标示；罗北偏在真北西面，罗经差偏西，用W 或－标示。显然，罗经差C
?是磁差Var和自差Dev的代数和，即：
C
? = Var + Dev
以罗北为基准的航向和方位统称为罗向位。如图所示：罗北线和航向线之间的夹角叫做
罗航向，代号CC；罗北线和物标方位线之间的夹角叫做罗方位，代号CB。罗航向和罗方位
均以罗北N C为基准，各自按顺时针方向计量到航向线或物标的方位线，计量范围：000°～
360°。
3. 磁差的求取
由于地磁磁轴并不与地轴重合，而且地磁磁轴也不通过地球球心，因此各地磁差的大小
和方向各不相同。另外，由于地磁磁极沿椭圆轨道不断地绕地极缓慢移动，同一地点的磁差
将因此随时间逐渐变化，每年大约变化0°～0°.2。因此，磁差是随时间和地区不同而变化。
某地每年磁差的变化量，叫做磁差的年变化或年差。年差可用东（E）或西（W）表示，
也可用磁差绝对值的增加（＋，increasing）或减少（－，decreasing）表示。年差的东（E）
或西（W）表示该地磁差每年向东或向西变化，如年差0°.1E，表示磁差每年向东变化0°.1，
即该地磁北每年向东偏移0°.1；年差的（＋）或（－）并不表示磁差的变化方向，而是指
该地磁差绝对值的增加或减少。
完整的磁差资料应包含：测量当时的磁差值（大小和方向）、测量年份和年差。如：
4°30ˊE 1982 (9ˊE)。
磁差偏西6°12′（1989），年差约+4′；
Variation 3°00′W(1965) decreasing about 2＇annually；
使用磁罗经时，必须适时地查取磁差资料，并按下式求取当地、当时的磁差：
所求磁差 = 图示磁差 + 年差3（所求年份–测量年份）
式中：图示磁差取其绝对值。年差增加取+，减少取-。若年差用E或W表示，则当年差与图
示磁差同名时，年差取+；异名时取-。结果为+，所求磁差与图示磁差同名；结果为-，则所
求磁差与图示磁差异名。
4. 自差的求取
自差的大小和符号与船舶钢铁磁化的性质和程度（船磁）有关，而船磁又与船首向和地
磁磁力线方向的相对位置有关，因此磁罗经的自差也随航向的变化而变化。
此外，自差还可能因船舶装载钢铁和磁性矿物、磁罗经附近铁器和电器的变动、船舶倾
斜和船舶所处不同地区磁差的显著变化而有所变动。
如果磁罗经自差较大必须进行自差校正工作，尽可能地消除各个方向的自差。
磁罗经自差虽然可以校正，但不可能把各个方向的自差消除干净，一般还会剩下±0°～±3°左右的自差，叫做剩余自差。对磁罗经进行自差的校正以后，应测出剩余自差，然后制成磁罗经自差曲线或自差表，供船舶航行中向位换算用。
三、向位换算
向位换算是指不同基准的航向或方位之间的换算。航海上用磁罗经或陀螺罗测定的航向和方位是罗航向、罗方位或陀罗航向、陀罗方位。海图作业时，必须先将它们换算为以真北为基准的真航向或真方位；相反，如果在海图上事先设计好了真航向和真方位，实际导航中，又需要先将它们换算为以罗北或陀罗北为基准的罗航向、罗方位或陀罗航向、陀罗方位，以便用磁罗经或陀螺罗经去执行。
1. 罗经向位换算为真向位
（1）公式：TC = GC + G
? = CC + Dev + var
? = CC + C
TB = GB + G
? = CB + Dev + var
? = CB + C
? = Var + Dev
C
（2）向位换算步骤：
①从海图上查取航行海区的磁差资料，求取该海区当年的磁差值Var；
②以罗航向为引数，从磁罗经自差表或自差曲线中查取该航向上的自差值Dev；
③按公式：C
?；
? = Var + Dev求取罗经差C
④直接按向位换算公式计算求解。
2. 真向位换算为罗经向位
（1）公式： GC = TC - G
?
GB = TB - G
?
CC = TC - C
? = MC – Dev
CB = TB - C
? = MB - Dev
MC = TC – Var = CC + Dev
MB = TB – Var = CB + Dev
? = Var + Dev
C
（2）向位换算步骤：
①从海图上查取航行海区的磁差资料，求取该海区当年的磁差值Var；
②按公式：MC = TC – Var求取磁航向MC；
③以MC代替CC为引数，从磁罗经自差表或自差曲线中查取该航向上的自差值Dev；
④按公式：C
?；
? = Var + Dev求取罗经差C
⑤直接按向位换算公式计算求解。
第四节能见地平距离和物标地理能见距离
一、航海上距离的单位
航海上最常用的距离的单位是海里（n mile），它等于地球椭圆子午线上纬度一分所对应的弧长。可以推导出1海里的公式为：
1 n mile = 1 852.25 – 9.31cos2?（m）
可见，地球椭圆子午线上一分纬度弧长，即1海里的长度不是固定不变的，它随纬度的不同而略有差异。
在航海实践中将1 852 m作为1海里的固定值习惯用“′”表示。
除海里外，航海上还可能用到下列一些长度单位：
链(cab)：1cab = 10
1 n mile 185 m 。 米(m)：国际通用长度单位。
二、能见距离
1. 测者能见地平距离“D e ”
在海上，具有一定眼高e 的测者A ，向周围大海眺望，所能看到的最远处，水天似相交成一个圆圈BB ′,这圆圈所在的地平平面，或者自测者至BB ′这一小块球面，叫做测者能见地平平面或视地平平面。而圆圈BB ′就是测者能见地平或视地平，俗称水天线。自测者A 至测者能见地平的距离AB ，称为测者能见地平距离，用D e 表示。
将地球看成圆球体，可以得到：
D e (n mile) = 2.09)(m e
式中：D e ――测者能见地平距离，单位：n mile ；
e ――测者眼高，单位：m 。
2. 物标能见地平距离“D H ”
假如测者眼睛位于物标顶端，此时测者的能见地平距离，叫做物标能见地平距离，用D h 表示。与测者能见地平距离一样，物标能见地平距离可由下式求得：
D h (n mile) = 2.09)(m H
式中：D h ――物标能见地平距离，单位：n mile ；
H ――物标顶端距海平面的高度，单位：m 。
3. 物标地理能见距离“D o ”
能见度良好时，仅由于地面曲率和地面蒙气差的影响，测者理论上所能看到物标的最大距离，叫做物标的地理能见距离，用D o 表示。由图可见，物标地理能见距离可由下面公式求得：
D o (n mile) = D e + D h = 2.09)(m e ＋ 2.09)(m H
式中：e ――测者眼高，单位m ；
H ――物标高度，单位m 。
D o ――物标地理能见
距离，单位n mile ；
实际上，测者所能看见
物标的最远距离，还与当时
的能见度，即大气透明度和
人们眼睛能发现物标的分辨
率等有关。因此，白天发现物标的最远距离往往要小于物标的地理能见距离。 三、灯标射程与能见距离
1. 灯标射程
为了引导船舶安全航行，通常在航道附近的岛屿、礁石和海岸上设置有灯标，每个灯标都标有该灯标的灯光射程，简称灯标射程。不同国家和地区，灯标射程的定义略有不同。
中版海图和《航标表》中射程的定义为：晴天黑夜，当测者眼高为5 m 时，理论上能够看见灯标灯光的最大距离。
2. 灯塔灯光最大可见距离
灯塔灯光最大可见距离，取决于该灯塔的灯光强度。当某灯塔实际的光力能见距离大于或等于该灯塔地理能见距离时Do 时，灯光最大可见距离等于Do ；当其光力能见距离小于Do 时，灯光最大可见距离等于该灯塔的光力能见距离。
实际上，测者能看到灯塔灯光最大可见距离还与当时的气象能见度等因素有关。上述灯光最大可见距离，只能作为能见度良好时的参考数据。
第五节 航速与航程
一、有关概念
航程是船舶航行经过的距离，用S 表示。航海上一般采用海里作为航程的单位。单位时间内的航程称为船舶的航行速度，用V 表示。航速的单位为节（kn ），1节等于每小时航行1海里，即：1 kn = 1 n mile/h 。航海上习惯将船舶在无风流影响下的航行速度称为船速，而将船舶的对水航行速度称为航速。
在有流影响的海区航行时，船舶相对于水的航程，称为对水航程；相对于海底的航程，称为实际航程或对地航程。船舶相对于海底的实际航程，应该是船舶对水航程和水流流程的矢量和。即：
航速也有对水航速和实际航速或对地航速之分，它们之间的相互关系为：
顺流航行，船舶实际航程（实际航速）等于对水航程（航速）与流程（流速）之和；顶流航行，船舶实际航程（实际航速）等于对水航程（航速）与流程（流速）之差。
二、用主机转速估算航速和航程
船舶是由主机带动螺旋桨转动，利用螺旋桨推水的反作用力使船前进的。螺旋桨每分钟转速（RPM ）和船速（V E ）间有着直接的关系。
不同装载状态下船速和推进器转速之间的关系，一般只能通过船舶在船速校验线实际测定来求得，并列出推进器转速与船速对照表，便于在实际工作中估算船速。
三、用计程仪测定航程
船用计程仪的种类很多，它是船舶测定航程和航速的主要仪器。目前，计程仪可分为相对计程仪和绝对计程仪两大类。相对计程仪所显示的是船舶相对于水的航程和航速，它只能记录船舶受风影响后的对水航程和航速，但不能显示水流影响后的航程和航速。因此，人们称它为“计风不计流”的计程仪。绝对计程仪可以测量船舶相对于海底的，即船舶受风流影响后的实际航程和实际航速。
航海上，习惯用计程仪航程误差与计程仪读数差比的百分率来表示计程仪误差L ?。即： %100)(1
212?---=?L L L L S L L 式中：L ?――计程仪改正率，用百分率表示；
S L ――准确的船舶对水航程，又称为计程仪航程；
L 1，L 2――对应计程仪航程S L 的前后两次计程仪读数。
准确的计程仪航程计算方法如下：
S L = (L 2 – L 1)(1 + L ?)
第二章 海图
第一节 海图
一、海图的作用
海图是地图的一种。它是以海洋及其毗邻的陆地为描述对象，为航海的需要而专门绘制的一种地图。海图上详细地绘画有航海所需的各种资料，如：岸形、岛屿、浅滩、沉船、水深、底质、碍航物和助航设施等。
海图是航海的重要工具之一。航行前拟定计划航线、制定航行计划，航行中进行航迹推算和定位等，以及航行结束后总结航行经验和发生海事后分析事故原因、判断事故责任等，都离不开海图。正确地了解海图的投影、海图图式、海图分类和使用保管等，是航海驾驶员的重要任务之一。
二、航用海图的特点
航用海图是利用墨卡托墨卡托投影，即等角正圆柱投影原理所绘制的。具有以下特点：
（1）图上经线为南北向相互平行的直线，其上有量取纬度或距离用的纬度图尺；纬线为东西向相互平行的直线，其上有量取经度的经度图尺，且经线与纬线相互垂直。
（2）图上经度1＇（1赤道里）的长度相等，但纬度1＇（1海里）的长度随纬度升高而逐渐变长，存在纬度渐长现象。
（3）恒向线在图上为直线。
（4）具有等角特性，在图上所量取的物标方位角与地面对应角相等。
（5）图上同纬度纬线的局部比例相等，不同纬度的局部比例尺，随纬度的升高而增大。
三、海图比例尺
一般地图上所注明的比例尺，称为普通比例尺或基准比例尺。
比例尺的表示方通常
有两种：数字比例尺和直线比例尺。数字比
例尺用一比若干的数字来表示，例如1：
300 000或1/300 000，它表示图上基准点
处，一个单位长度等于地面上30万个相同
单位的长度。直线比例尺一般用比例图尺绘
画在海图标题栏
内，或图边适当的地方，如图所示。 四、海图分类和使用注意事项
1. 海图分类
根据作用不同, 海图可以分为航用海图和参考图两大类。
航用海图用于拟定航线、进行航迹推算和定位等海图作业。航用海图按比例尺的大小,一般又可以分为：
(1)总图：这种图比例尺较小,一般小于1:3 000 000。
(2)远洋航行图：其比例尺一般在1:1 000 000～1:2 900 000。
(3)近海航行图：其比例尺一般在1:200 000～1:990 000。
(4)沿岸航行图：其比例尺一般在1:100 000～1:190 000。
(5)港湾图：其比例尺一般大于1:100 000。
参考图一般不可以用作航迹推算和定位。
它是为了某种航海的特殊需要而专门绘制的海
图。
2. 使用注意事项
(1)要尽可能选择现行版大比例尺海图。
(2)海图使用前，应根据航海通告和有关的无线电警告及时加以改正。
(3)海图空白处，表示未经测量，应视为航海危险区避开。
(4)海图作业应采用软质铅笔和松质橡皮，按有关规则要求进行。本航次海图使用前后都应顺序排放，其上海图作业应保留至航次结束。发生海事时，应保留至海事处理结束为止。
(7)海图平时应平放在干燥的地方，防止海图受潮霉烂或变形。一旦海图受潮，应平放阴干，切不可曝晒或用火烘烤，以避免海图变形。
第二节识图
在航用海图上除绘有经、纬线图网外，还须将重要的航行物标和主要地貌、地物以及海区内航行障碍物、助航设备、港湾设施和潮流海流要素等航海资料按其各自的地理坐标，用一定的符号和缩写将它们绘画到图网上去，再经过制版和印刷而成为海图。这种绘制海图的符号和缩写，叫做海图图式。我国出版的海图是根据国家技术监督局1990年4月发布的GB 12317-90“海图图式”绘制的。
一、海图标题栏与图廓注记
1. 海图标题栏
海图标题栏一般刊印在海图内陆处，或航行不到的海面上，特殊情况也可能印在图廓外适当的地方,是该图的说明栏，一般制图和用图的重要说明均印在此栏内。
标题的内容包括出版机关的徽志、图幅的地理位置、图名、比例尺与基准纬度、投影、深度和高程的基准面及计量单位、图式版别、基本等高距和坐标系等编图资料的说明等。
海图标题栏通常还印有图区内禁航区、雷区、禁止抛锚区、航标、分道通航制和地磁资料等与航行安全有关的说明和重要注意事项或警告。有些海图标题栏还附有图区内重要物标的对景图、潮信表、潮流表和换算表等资料。
2. 图廓注记
在海图图廓四周注记有许多与出版和使用海图有关的资料，如：
（1）海图图号
（2）发行和出版情况
（3）小改正
（4）图幅
（5）阅图号
二、海图基准面
1. 高程基准面
海图上所标山头、岛屿和明礁等高程的起算面称为高程基准面。我国沿海海图高程基准面一般采用“1985国家高程基准面”或当地平均海面。
2. 深度基准面
海图上标注水深的起算面称为海图深度基准面，也是干出高度的起算面。我国沿海采用理论最低潮面（旧称理论深度基准面）为深度基准。
三、重要的海图图式
1. 高程、水深和底质
（1）高程
海图陆上所标数字，以及部分水上带括号的数字，都表示该数字附近物标的高程。物标高程为自高程基准面至物标顶端的海拔高度，它们的起算面和单位，一般在海图标题栏内有说明。
灯高一般系自平均大潮高潮面至光源中心的高度。干出高度系自深度基准面以上的高度。比高系自地物、地貌基部地面至顶端的高度，即物标本身的高度。
山高,除高程点一般是用黑色圆点表示,并在附近标有高程外,其它各点高程用等高线描绘。
（2）水深
水深是海图深度基准面至海底的深度,凡海图水面上的数字均表示水深。中版海图水深单位为米。
等深线是图上海图水深相等的各点的连线,用细实线描绘。
（3）底质
各种比例尺海图上,通常还以一定的间距标明海底底质,如沙（S）、泥（M）、粘土（Cy）、淤泥（Si）、石（St）、岩石（R）、珊瑚和珊瑚藻（Co）以及贝（Sh）等。
2. 航行障碍物
（1）礁石
礁石是海中突出、孤立的岩石。它又可区分为明礁、干出礁、适淹礁和暗礁。
（2）沉船
沉船分为部分露出沉船、桅杆露出的沉船、危险沉船、非危险沉船、经扫海的沉船、测得深度的沉船和深度未精测的沉船。危险沉船指其上水深20m及20m以内的沉船,或深度不明,但有碍水面航行的沉船。非危险沉船是指其上水深大于20m的沉船,或深度不明,但不影响水面航行的沉船。
（3）其它障碍物
凡危险物外加点线圈者，均为对水面航行有碍的危险物，提醒航海者予以特别注意。危险物位置未经精确测量的，须加注“概位”（PA）；对危险物位置有疑问时，则加注“疑位”（PD）；对危险物的存在有疑问时也加注“疑存”（ED）。
3. 助航标志
助航标志，简称航标。它包括灯塔、灯标、浮标、立标、雷达站、无线电导航设备及雾号等，供船舶确定船位和安全航向、避离危险以及供其它特殊需要。
灯质是指灯光的性质，它是以灯光亮灭的规律（即节奏）和灯光颜色来相互区别的。灯质的种类很多，基本灯质有：定光、闪光、明暗光和互光4种。其中闪光有可区分为：闪光、长闪光、快闪、甚快闪和特别快闪5种。
灯标的注记,除注有灯质（节奏和颜色）外,还注有周期、灯高、射程和雾号及光弧等的说明。
第三节海图作业基本训练
一、海图作业工具
1. 分规
2. 航用三角板
3. 平行尺
4. 铅笔、橡皮
二、基本操作训练
1. 量取某点的经纬度。
2. 将已知坐标点标绘到海图上。
3. 量取已知点到某物标的方位、距离。
4. 从已知点绘画物标方位线，在其上截取距离求取经纬度。
第三章船位的确定
船舶在海上确定船位的方法一般分两类，即航迹推算和定位。航迹推算包括航迹绘算和航迹计算两种方法；船舶定位包括陆标定位、天文定位和电子定位三种。
航迹推算是根据船上最基本的航海仪器（罗经和计程仪）所指示的航向和航程，结合海区内的风流要素和船舶操纵要素，不借助外界物标或航标，从某一已知船位起，推算出具有一定精度的航迹和某一时刻的船位的方法。
陆标定位是指观测海图上标有准确位置的，并可供目视或雷达观测的山头、岛屿、岬角、灯塔等显著的固定物标与本船的某一（某些）相对位置关系，从而在海图上确定本船船位的方法和过程。
第一节航迹绘算
一、航迹绘算基本概念
航海上，习惯将事先在海图上拟定的航线称为计划航迹线（简称计划航线），即船舶将要航行的计划航迹；计划航线的前进方向，叫计划航迹向（计划航向），由真北线起按顺时针方向度量到计划航线，用CA表示。通过航迹推算所确定的航迹线，称为推算航迹线；推算航迹线的前进方向，叫推算航迹向，由真北线起按顺时针方向度量到推算航迹线，用CG 表示。通过航迹推算所确定的船位称为推算船位，用EP表示。
二、航迹绘算类型
航迹绘算可分为以下两种类型：
1. 已知真航向、计程仪航程和风流要素，求推算航迹向和推算船位；
2. 已知计划航向、计程仪航速和风流要素，求船舶应采用的真航向和推算船位时
三、无风流情况下航迹绘算
1. 航迹绘算方法
所谓无风流影响，是指风流很小，对航向的影响小于±1°，可以忽略不计。因此，无风流情况下，计划航向CA即船舶要行驶的真航向TC；反之，船舶航行时的真航向，即为推算航迹向CG。计程仪航程S L即为推算航程S G（船舶相对与海底的实际航程）。亦即：
计划航迹向CA } = TC = {GC + ?G
推算航迹向CG CC + ?C
S G = S L =（L2－L1)2(1＋ΔL)
如图所示，从推算起始点绘画计划航迹线或推算航迹线（真航向线），并在其上沿计划航向或真航向，按计程仪航程S L截取一点，该点即为无风流情况下的推算船位（积算船位）。
海图作业时，应该过截点绘画一段垂直于计划
航线或推算航迹线的小线段，用以表示该时刻的推算船位。此外，在推算起始点和积算船位附近，用分数形式标明船位对应的时间和计程仪读数；在计划航线（或推算航迹线）上标明计划航向（或推算航迹向）、陀罗航向或罗航向、陀罗差或罗经差。所标内容应是未经改正的原始数据和相应的仪器误差，且不能覆盖海图上原有的重要资料，必要时可用线条拉出来标在附近空白处，但标注内容应尽可能与纬线平行。
2. 航迹推算精度
航迹推算的精度主要取决于航迹推算中的航向误差和航程误差。无风流情况下，航迹推算中的航向误差，又与从罗经上读取航向的误差、罗经差的误差、操舵不稳产生的航向误差和绘画航线的误差有关；航程误差与读取计程仪读数的误差、计程仪改正率的误差和在海图上量取航程的误差有关。
综合推算航迹向和推算航程的标准差，可以得到无风流情况下推算船位误差圆半径M 约为推算航程的百分之二，即：M = 2S L％。
四、有风流情况下航迹绘算
1. 有关概念
(1)风压差角/风压差“α”
如图所示，船舶在风中航行，除了以船速沿真航向航行外，风还会使船舶向下风漂移，其航迹线与真航向线之间的夹角叫做风压差角，简称风压差，用α表示。
(2)流压差角/流压差“β”
船舶在有水流影响的水域航行，除了以船速沿真航向航行外，还会在水流的作用下顺水漂移，其航迹线与真航向线之间的夹角叫做流压差角，简称流压差，用β表示。
(3)风流合压差/风流压差“γ”
船舶在有风流影响的情况下航行，除了以船速沿真航向航行外，还会在风的作用下向下风漂移，同时在流的作用下产生顺流漂移运动。真航向与风流影响下的航迹向之间的交角称为风流合压差角，简称风流合压差，用γ表示。
风流合压差γ等于风压差α和流压差β的代数和，即：
γ+
α
β
=
2. 已知真航向求推算船位：TC、S L(V L)、风流?CGγ、EP、γ
已知真航向、计程仪航程和风流要素，求推算航迹向和推算船位时，应采用“先风后流”的作图方法，即先考虑风的影响，求取风中航迹线，再在风中航迹线上作水流三角形，求取推算航迹向和推算船位等。作图方法如下：
①自起始点A绘画真航向线；
②自A点绘画风中航迹线；
③在风中航迹线上截取一点B，使AB = S L；
④自B点画水流矢量BC，BC长等于流程S C，端点C即为推算船位；
⑤连结A、C两点，连线AC为推算航迹线，量取其方向即为推算航迹向；
⑥如左图所示，进行正确的海图标注。
3. 已知计划航向求真航向：CA、S L(V L)、风流?TC、EP、γ
已知计划航向、计程仪航速和风流要素，求船舶应采用的真航向和推算船位时，应采
用“先流后风”的作图方法，即先考虑流的影响，绘画水流三角形求取风中航迹向和推算船位，再顶风预配风压差，求取真航向等。作图方法如下：
①自起始点A绘画计划航线；
②自A点画水流矢量AB，AB = S C；
③以B点为圆心，S L为半径画圆弧，与计划航线的交点C即为推算船位，连线BC的方向即为推算航迹向；
④绘画水流三角形，水流矢量箭端指向推算船位；
⑤自A点绘画一小段2cm ~ 4cm长的真航向线；
⑥如右图所示，进行正确的海图标注。
4. 航迹绘算精度
有风流情况下航迹推算的精度，除了与航迹推算中的航向误差和航程误差有关外，主要还决定于估算风压差和水流要素的误差。
综合各项因素的标准差，可以得到有风流情况下推算船位误差圆半径M约为推算航程的百分之五至百分之八,即：M = 5S L％~ 8S L％。
第二节陆标定位
一、陆标识别
1. 孤立、显著物标的识别
孤立的小岛、显著的山峰和岬角等陆标、灯塔和灯桩等航标，可直接根据它们的形状、颜色、相对位置关系和顶标、灯质等特点加以识别。
2. 利用对景图识别
在航用海图和航路指南中，经常附有一些重要山头和岛屿等的照片或有立体感的对景图，将实际观察到的景象与相应的对景图相比对，便可方便地辨认出对景图中所标明的一些重要物标。
同一物标，在不同的方位和距离上观看，其形状也各不相同。因此，每幅对景图都注有该图相对于图中某一物标的方位和距离，使用时要特别加以注意。
3. 利用等高线识别
航用海图上，地貌特征通常是以等高线（地面上高程相等的各点连线）来描绘的，有时也用草绘等高线（草绘曲线）或山形线来表示。等高线的疏密，体现的山形的陡峭程度，等高线愈密，山形愈陡峭；反之，等高线较疏时，表示山形角平坦。可以根据等高线的疏密和形状来判断出地貌的立体形状来。
二、方位定位
利用罗经同时观测两个或两个以上陆标的方位来确定船位的方法和过程称为方位定位。
1. 两方位定位
(1)两方位定位方法
①在推算船位附近选择两适当的物标M 1
和M 2，并注意辨认；
②用罗经观测两物标的陀罗方位GB 1、
GB 2或罗方位CB 1、CB 2；
③按下式求取两物标的真方位：
C CB G GB TB C
CB G GB TB ?+=?+=?+=?+=222111
④如图所示，在海图上分别自M 1和M 2反方向
（020*******±±TB TB ，的方向）绘画方位位置线，其交点即为观测船位OP 。
（2）提高两方位定位精度方法
为了提高两方位定位观测船位的精度应注意选择适当的定位物标和遵循一定的观测顺序。
物标的选择应满足：
①孤立、显著、海图位置准确的近标，要求D 1、D 2尽可能小些；
②如不考虑系统误差的影响，两方位位置线交角θ应尽可能接近90°；综合考虑系统误差和随机误差的影响，最好选择θ = 60° ~ 90°的物标，一般应满足：30°<θ<150°。
为了减小由于异时观测所产生观测船位误差，白天应先观测首尾线附近，方位变化慢的物标，后观测正横附近，方位变化快的物标。
夜间观测灯标时，应本着先难后易的原则，尽量缩短前后两次观测的时间间隔，即：先测闪光灯，后测定光灯；先测灯光周期长的，后测灯光周期短的灯标；先测灯光弱的、后测灯光强的灯标。
2. 三方位定位
（1）三方位定位方法
三方位定位法，即同时观测三个物标的方位来测定船位，可判断是否存在粗差等影响。
（2）误差三角形成因和处理
三方位定位时，三条方位位置线通常并不相交于一点，而形成一个三角形，如果该三角形不是由于粗差所引起的，则称其为船位误差三角形。
在大比例尺海图上，如果船位误差三角形各边长小于5 mm ，一般可以认为是由于合理的随机误差所引起的。处理方法如下：
①近似直角三角形，其最概率船位位于靠近直角处一点；
②近似等边三角形，其最概率船位位于三角形中心；
③近似等腰三角形，其最概率船位位于近短边中心；
④狭长等腰三角形，其最概率船位位于短边中心；
⑤若三角形附近有危险物存在，应将船位取在最接近危险物或对以后航行安全最不利的一点上。
（3）提高三方位定位精度的方法
要提高三方位定位的精度，同样应尽可能减小观测误差，并注意选择适当的定位物标和遵循一定的观测顺序。
为了提高三方位定位的精度，应尽量选择：
①孤立、显著、海图位置准确的近标；
②相邻两方位位置线交角θ应尽可能接近60°或120°，一般应满足：30°<θ<150°。 三方位定位时，同样应遵循“先慢后快”、“先难后易”的观测顺序，即白天应先观测首尾线方向的、方位变化慢的物标，后观测正横附近的、方位变化快的物标；夜间应本着“先闪后定”、“先长后短”和“先弱后强”原则，先观测灯光较弱的、闪光周期长的难以观测的物标，再观测灯光强的、闪光周期短的容易观测的物标，尽量减小异时观测所产生的船位误差。
三、距离定位
航海上一般用雷达测定船舶与物标之间的距离。
1. 二距离定位方法
如图所示，同时测得本船到物标M 1和M 2的距离D 1和D 2，分别以M 1和M 2为圆心，D 1和D 2为半径绘画圆弧，两距离位置线通常有两个交点，其中接近推算船位的一点即为当时的观测船位P 。
（2）提高观测船位精度的方法
为了提高两距离定位观测船位的精度，应尽可能相应减小观测误差，并注意选择适当的定位物标和遵循一定的观测顺序。
选择下列物标，有利于提高两距离观测船位的精度： ①孤立、显著、海图位置准确且离船较近的物标； ②两物标距离位置线交角θ应尽可能接近90°至少满足：30°<θ<150°。
为了减小“异时”观测所造成的船位误差，在观测顺序上，应遵循“先慢后快”的原则，先观测正横附近，距离变化慢的物标；后观测首尾线附近，距离变化快的物标。
四、方位距离和水平角定位
1. 方位距离定位
利用视界内唯一可供观测的物标，同时测定其方位和距离，可得到该物标同一时刻的两条方位和距离位置线，它们的交点即为观测时刻的船位。
单标方位距离定位，是航海上经常使用的一种定位方法。只要能同时测得某物标的方位和距离，就可以确定观测时刻的船位。
2. 水平角定位
同一时刻观测视界内三个陆标间的两个水平角来确定船位的方法，称为三标两水平角定位，常用的定位方法有三杆定位仪法、作图法和透明纸法。
为提高水平角定位的精度，应注意：物标高度H 与测者眼高e 接近；避免三物标和测者四点共圆；尽可能选择离船近、两标间间距大、中标较近的物标；θ－>90°，一般应满足：30°≤θ≤150°
第四章 航路资料
第一节 潮汐与潮流
一、潮汐术语
海水在天体引潮力的作用下产生的周期性的升降运动称为潮汐，其中海面上升的过程称为涨潮；海面下降的过程称为落潮。当海面上升到最高位置时，称为高潮；反之，海面下降到最低位置时称为低潮。海面由低潮上升到高潮的时间间隔称为涨潮时间；有高潮到低潮的时间间隔称为落潮时间。在新月或每月时，太阳和月亮的引潮力相互叠加，出现高潮最高，低潮最低的现象，称为大潮；上弦或下弦时，上述两天体的引潮力相互抵销，出现高潮最低，大潮最高的现象，称为小潮。
伴随海水周期性的涨落现象，还同时产生周期性的水平方向的流动，称为潮流。在江河、港湾等地，由于受地形的影响，涨潮流和落潮流流向相反或接近相反，这样的潮流称为往复流。一些开阔水域，在一个潮汐周期内，潮流流向随时间顺时针（或逆时针）变化360°
，
流速也随时间而变化，无明显的转流现象，这种潮流称为回转流。
二、潮汐计算
1. 中版《潮汐表》简介
中版《潮汐表》由国家海洋局，海洋情报研究所负责出版，下年度《潮汐表》均在本年度末提前编好并发行。
2. 各分册主要内容
中版《潮汐表》主要包括下列内容：
（1）主港潮汐预报表：各主港每日高、低潮潮时和潮高及我国部分港口的逐时潮高。 “站名、经纬度、日期、时区、TD 、高(低)潮潮时与潮高”
（2）潮流预报表：部分海峡、港湾、航道、渔场的潮流预报资料。
“地名、经纬度、日期、时区、潮流资料”
（3）差比数和潮信表：用于预报附港潮汐的差比数与概算潮汐的潮信资料。 “编号、站名、经纬度、主港、差比数、MHWI/MLWI 、SR/NR 、MSL ”
（4）平均海面季节改正表
3. 主港潮汐计算
（1）根据主港名称查找目录，找到该主港潮汐预报资料所在的页码；
（2）翻到相应页后，再根据日期查找该主港当日高、低潮潮时和潮高。
4. 附港潮汐计算
（1）公式：
2附港高(低)潮潮时＝主港高(低)潮潮时＋高(低)潮潮时差
2附港高(低)潮潮高＝[主港高(低)潮潮高－（主港MSL ＋主港SC ）]3潮差比＋（附港MSL ＋附港SC ）
或：附港高(低)潮＝主港高(低)潮潮高3潮差比＋改正值
（2）步骤：
①附港名－差比数表→附港编号、主港及其编号、差比数、主附港MSL 和SC ； ②主港名、日期－主港潮汐预报表→主港该日潮汐资料；
三、潮流推算
1. 潮流海图图式
涨潮流用带羽尾的箭矢表示，箭矢的方向为流向，箭矢上所标注的数字为流速，其中较大者为大潮日最大流速，较小者为小潮日最大流速。如只标注一个数字，则为大潮日最大流速。 落潮流用没有羽尾的箭矢，其它与涨潮流相同。
2. 往复流潮流推算（每日最大流速）
新月(朔)/满月(望)后连续5日内：当日最大流速＝大潮日最大流速
上弦/下弦日起连续5日内：当日最大流速＝小潮日最大流速
其它日：当日最大流速＝平均最大流速
3. 回转流潮流推算
（1）回转流海图图式如右图所示，其中：Array中心地名――主港；
0――主港高潮时潮流情况；
1，2，3···――主港高潮前小时数；
I,II,III···――主港高潮后小时数。
（2）回转流估算
①主港名、日期－潮汐表→主港高潮时；
②所求时、高潮时－回转流图、表→流向、流
速；
4.由《潮汐表》推算潮流
①根据潮流预报点名称查找目录，找到该预报点资料所在的页码；
②翻到相应页，再根据日期查找所需的潮流资料。
第二节航标与《航标表》
一、航标简介
1. 航标
航标是助航标志的简称，它是以特定的标志、灯光、音响或无线电信号等，供船舶确定船位、航向，避离危险，使船舶沿航道或预定航线安全航行的助航设施。
2. 作用
航标主要作用是：指示航道、供船舶定位、标示危险区和供特殊需要。
3. 种类
按照航标的设置地点，航标可分为：沿海航标、内河航标和船闸航标。
按照航标技术装置，航标又可分为：发光航标、不发光航标、音响航标和无线电航标。二、中国海区水上助航标志制度简介
《中国海区水上助航标志》国家标准(GB4696－84)是在国际航标协会浮标制度（A区域）的基础上，结合我国具体情况制定的。
中国海区水上助航标志也包括方位标志、侧面标志、孤立危险标志、安全水域标志和专用标志五大类，其形状、颜色、顶标、光色和光质等与国际航标协会浮标制度中所规定的基本相同。各类标志简介如下：
1. 侧面标志
侧面标志结合“浮标习惯走向”使用，通常用于界限明确的航道。这些标志指明应遵循航路的左侧或右侧；在航道的分岔处还可用一个经修改为指示分岔点的侧面标来指明推荐的航道。
（1）浮标习惯走向
浮标习惯走向应在相应的航海文件中指明，可以是：
①航海员从海上驶近港口、河流、河口或其它水道时所采取的走向；
②由浮标管理当局确定的，原则上应是环绕大片陆地的顺时针方向。
在海图上，浮标习惯走向通常用洋红色箭矢符号标明。
（2）侧面标志说明
左侧标右侧标
形状：罐形、柱形、杆形锥形、柱形、杆形
颜色：红色（R）绿色（G）
顶标：单个红色罐形单个绿色锥形，锥尖向上
光色：红色（R）绿色（G）
光质：除Fl(2+1)外任选除Fl(2+1)外任选
2. 方位标志
（1）方位象限和标志定义
方位标志结合罗经使用，它们分别设立在以被标志点为基准点的四个隅点方位所分割成的四个象限（北、东、南和西）中。方位标志以其所在象限的名称命名，其同名侧为可航水域，危险物位于异名侧。
（2）方位标志说明
北方位标东方位标南方位标西方位标
形状：柱形或杆形柱形或杆形柱形或杆形柱形或杆形
颜色：上黑下黄横纹黑黄黑横纹上黄下黑横纹黄黑黄横纹
顶标：两尖向上黑色圆锥两地对地黑色圆锥两尖向下黑色圆锥两尖对尖黑色圆锥光色：白色白色白色白色
光质：Q
或：VQ
Q(3),10s
或：VQ(3),5s
Q(6)+LFl,15s
或：VQ(6)+LFl,10s
Q(9),15s
或：VQ(9),10s
3. 孤立危险标志
（1）孤立危险标志定义
孤立危险标志是指竖立或系泊在周围有可航水域、范围有限的孤立危险物之上的标志。
（2）孤立危险标志说明
形状：任选，如果是浮标则使用柱形或杆形
颜色：黑色，中间有一条或多条宽阔的红色横纹
顶标：上下两个黑球
光色：白色
光质：Fl(2)
4. 安全水域标志
安全水域标志用于指明在该标周围均有可航水域，这种标志可用作中线标志、航道中央标志或航道入口标志，或指明固定桥下最好的通过点。标志说明如下：
形状：球形浮标或带球形顶标的柱形或杆形浮标
颜色：红白相间竖纹
顶标：单个红球
光色：白色
光质：Iso., Oc., LFl 或摩尔斯信号“A”
5. 专用标志
专用标志主要不是为助航目的而设置的，它用来指明航海文件中所提到的分道通航制、军事演习区域和娱乐区域等特殊区域。其形状、颜色和顶标等特征如下：
形状：任选，但不得与侧面标志和安全水域标志相抵触
颜色：黄色
顶标：单个黄色X形
光色：黄色
光质：除方位标志、孤立危险物标标志和安全水域标志使用的白色光质外任选
三、中版《航标表》
1. 概况
（1）出版：航保部、三卷、代号G101～G103。
（2）各卷主要内容：
第一部分：航标表；
第二部分：罗经校正表、测速标表；
第三部分：无线电信标
其它：航标灯质图解、国标简图、本卷航标索引图、改正记录表等。
（3）改正资料：航海通告
2. 航标表简介（八栏）：
①编号：
②名称：射程≥15M，黑体；
③位置：
④灯质：光质（13种）、光色、周期；
⑤灯高：MHWS 灯芯，单位：m；
⑥射程：D0（e＝5m）；
⑦构造：灯标建筑物结构、颜色，所列数字为塔高，单位：m；
⑧附记：航标种类、灯光光弧界限、雷达反射器、雾警设备、无线电信标等。第五章航线与航法
第一节航线设计
一、航线设计原则
安全、经济
二、航线设计应考虑因素
1. 气象因素
2. 海况
3. 碍航物
4. 定位与避让条件
5. 本船条件
6. 推荐航线
三、预画航线
1. 尽可能选择推荐航线
2. 确定适当的离岸距离
离岸距离是沿岸航行的重要因素，通常在航路指南等资料中都有记载。但是适当的离岸距离，不是固定不变的，而应根据船舶操纵性能和吃水的大小、航程的长短、测定船位的难易、海图测绘精度的高低、能见度的好坏、风流影响的大小、航行船只的密集程度以及本船驾驶员技术水平等情况加以确定，应对避让和转向留有足够的余地。
在能见度良好的情况下，距陡峭无危险的海岸，可在2 n mile以上通过，这样可以保证清楚辨认岸上物标。沿较平坦倾斜的海岸航行，大船应以20 m等深线为警戒线；小船以10 m等深线为警戒线，至少应在二倍于本船吃水的水深以外航行。夜间航行，如定位条件不好或能见度不良，应在离岸10 n mile以外航行，以策安全。
一、选择题（每题1分，共80题80分） 1.地球赤道面无限向四外扩展与天球截得的大圆称为______。 A．真地平圈B．天赤道C．测者子午圈D．天体垂直圈 2.过两天极且通过______的半个大圆称为测者午圈。 A．天体B．测者地理位置C．天底D．天顶 3.垂直于______的连线且通过地心平面与天球相交的大圆称为测者真地平圈。 A．天顶和天底B．天北极和天南极C．天赤道D．格林子午圈 4.通过天体，并且平行于______的小圆，称为高度平行圈。 A．天赤道B．测者真地平圈C．格林子午圈D．测者子午圈 5.在天球上，天赤道和天体在天体时圈上所夹的弧距称为______。 A．天体高度B．天体极距C．天体赤纬D．天体顶距 6.天体的极距是______。 A．仰极与天体中心在天体时圈上所夹的一段弧距，0o～180o计算 B．仰极与天体中心在天体时圈上所夹的一段弧距，0o～90o计算 C．俯极与天体中心在天体时圈上所夹的一段弧距，0o～180o计算 D．天顶与天体中心在天体时圈上所夹的一段弧距，0o～90o计算 7.测者午圈与天体时圈在天赤道上所夹的小于180o的弧距称为______。 A．半圆方位角B．圆周方位角C．半圆地方时角D．圆周地方时角 8.当天体时圈与测者午圈重合时，天体地方时角为______。 A．0oB．90oC．180oD．270o 9.已知测者经度等于100oE，某星的格林时角等于200o，则该星的半圆地方时角为______。 A．060oE B．060oW C．300oE D．300oW 10.天体赤经是指从春分点起，沿天赤道______的一段弧距。 A．向东量到天体时圈B．向西量到天体时圈C．向东量到测者午圈D．向西量到测者午圈 11.地平坐标系的原点是______的交点。 A．东点和西点B．南点和北点C．春分点D．秋分点12.______与天体中心在______上所夹的一段弧距称为天体高度。 A．天赤道/天体时圈B．真地平圈/天体时圈 C．真地平圈/天体垂直圈D．天赤道/天体垂直圈 13.测者纬度为30?S，测得某天体的半圆方位等于050oSE，则其圆周方位等于______。 A．130oB．230oC．050oD．310o 14.天文三角形的三边分别是______。 A．高度、赤纬和时角B．极距、顶距和余纬 C．高度、方位和位置角D．天赤道、垂直圈和时圈 15.天文三角形中的极距等于______。 A．90?-纬度B．90?-赤纬C．90?-高度D．90?-方位 16.天体赤纬等于其地理位置的______。 A．纬度B．经度C．方位D．纬差 17.天体周日视运动方向是______。 A．自西向东B．自东向西C．自南向北D．自北向南 18.在周日视运动中，下列哪些天体赤纬不变？ A．太阳B．月亮C．恒星D．行星
47期适任证考试航海学部分 2009 年第1期海船船员适任统考试题（总第47 期） 科目：航海学试卷代号：913． 适用对象：无限航区3000 总吨及以上船舶二／三副 本试卷卷面总分100 分，及格分为70分，考试时间100分钟） 1．航海上进行精度较高的计算时，通常将地球当作： A．圆球体B．椭圆体C．椭球体D．不规则几何体 2．某船由20°S，170°W 航行争20°N，170°E，则该船经差和纬差的方向分别为__________。A．E 经差、N 纬差B．E 经差、S 纬差C．W 经差、N 纬差D．W 经差，S 纬差 3．从海图上查得GPS 船位修正的说明有"Latitude2.’10Northward．Longitude 1.’4Eastward" 字样。GPS 的经、纬度读数为：30°40.’2S，15°12.15W。则用于海图上定位的数据应为：A．30°41.’3S，15°12.’9W B．30°40.’0S，15°11.’5W C．30°39.’2S，15°12.’3W D．30°38.’1S，15°11.’1W ４．半圆周法方向换算为圆周按方向的法则是__________ A．在SE 半圆，圆周度数等于180°加上半圆度数 B．在NE 半圆，圆周度数等于360°减去半圆度数 C．在SW 半圆，圆周度数等于180°减去半圆度数 D．在NW 半圆，圆周度数等于360°减去半圆度数 ５．我船航向060°，某船位于我船右舷10°，距离8海里，若该船航向220°，两船保向保速，则5分钟后，我船位于该船舷角（圆周法度量）___________ A．增大B．减小 C 不变D．不确定 ６．陀螺航向是__________ A．真北和航向线之间的夹角B．真北和方位线之间的夹角 C．陀螺北和航向线之间的夹角D．陀螺北和方位线之间的夹角 ７．某地磁差资料为：磁差偏西0°30’（1997），.年差一2.’0，则该地2007年的磁差为___________ A．0°10’E B．0°10’W C．0°50’W D．0°50’E ８．某轮由50°S 纬线向北航行，无航行误差，计程仪改正率为0.0％，则1h后推算船位位于实际船位的_________ （不考虑风流影响）。 A．北面D．南面C．同一点D．不一定 ９．测者眼高为16m，物标高程36m，则测者能见地平距离为___________海里。 A．8.36 B．12.54 C．10.45 D．20.9 10. 英版海图某灯塔灯高64m，额定光力射程30M，已知测者眼高为25m，则能见度良好（10nmile ） 时该灯塔灯的最大可见距离是____________ A．21.4n mile B．27.2n mile C．28.6n mile D．25.0n mile 11. 对地航程是________ A．船舶在仅仅受到风的影响下的对地航程B．船舶在仅仅受到流的影响下的对地航程粤C．船舶在各种风流情况下的对水航程D．船舶在各种风流情况下的对地航程 12. 顺风顺流情况下航行，船舶对水航速V L，对地航速V G，船速V E，航时t，则_________ A.V G< V L < V E B．V L > V E且V L> V G C.V G> V L > V E D．V L< V E且V G> V L
航海学知识点汇总 第一章航海学基础知识 1.大地球体：大地水准面围成的球体 2.大地球体两个近似体：椭圆体（进行精度较高计算如定义地理坐标和制作墨卡托海图）； 圆球体（简易计算如大圆航线和简易墨卡托海图） 3.地理坐标：基准线是格林经线、纬线经度：由格林经线向东或向西到该点经线，范围 （0—180）；纬度：某点在地球椭圆子午线上的法线与赤道面交角，范围（0—90） 4.经差、纬差（范围都为0—180）；到达点相对于起航点的方向；Dφ=φ2-φ1 Dλ=λ2- λ1N/E为正号S/W取负号；结果为正为N/E，为负则为S/W；注意如果得出经差大于180，则用360减去其绝对值，然后符号更换。 5.关于赤道、地轴和球心对称问题（关于地心对称纬度等值反向，经度相差180°） 6.关于不同坐标系修正问题：同名相加、异名相减，结果如果为负名称与原来相反。GPS 坐标系左边原点在地心。 7.方向的确定：方向是在测者地面真地平平面上确定的。测者子午圈与测者地面真地平的 交线为南北线，测者卯酉圈（东西圈）与测者地面真地平平面交线为东西线。方向的三种表示法，要会换算。（圆周、半圆周、罗经点）一个罗经点11.25°。 圆周法是以真北为起点顺时针0-360°，半圆法是以北或南为起点顺时针或逆时针0-180°；换算时最好用作图法比较直观。 8.理解真航向（真北到航向线）；真方位（真北到方位线）；舷角（航向线到方位线，两种 表示法）所以真方位和相对方位（舷角）只是起算点不同，目的点相同，只是相差了真北到航向线的角度，即真航向。要会换算：TB=TC+Q 或TB=TC+Q(右正左负)，具体计算既可以用公式也可以用作图法解决（分别以测者和目标为中心做坐标系，连接测者与目标为方位线，便可一目了然。 9.罗经向位换算：罗经差:罗航向与真北夹角；陀螺差：陀螺北与真北夹角；磁差：磁北与 真北夹角，与时间、地区及地磁异常有关；自差：罗北与磁北夹角，与航向、船磁及磁暴有关；TC/GC/MC/CC之间换算要掌握TC=GC+ΔG=CC+ΔC=MC+VAR;MC=CC+DEV 10.关于磁差：航用海图、小比例尺海图、港泊图分别在罗经花、磁差曲线、和海图标题栏 给出。计算所求磁差=图示磁差+年差x（所求年份-测量年份）○1图示磁差取绝对值；○2年差增加取+，减少取—，若用E/W表示，则与图示磁差同名取+异名取—；○3结果为+时，所求磁差与图示磁差同名；为负时所求磁差与图示磁差异名。 11.海里定义：地球椭圆子午线上纬度1分所对应的弧长1n mile=1852.25-9.31cos2φ(m) 赤 道最短，两极最长44014—90之间实际船位落后于推算船位；44014S—44014N之间，实际船位超前于推算船位。 12.测者能见地平距离D e、物标能见地平距离D h、物标地理能见地平距离D0的区别与计算。 13.中版射程：晴天黑夜，测者眼高5米时，理论上能够看到的灯标灯光的最大距离，某灯 标射程等于该灯标光力能见距离和5米眼高地理能见距离中较小者，中版射程与眼高无关，但要是问最大可见距离就有关了。英版射程：光力射程或额定光力射程，它只与光力能见距离和气象能见度有关。如何求最大可见距离问题：○1算出物标地理能见距离D0;○2和射程比较取小者。 14.航速与航程V船不计风流；V L计风不计流；V G计风又计流，所以V船与V L比只差风， 可以判断顶风逆风；V L与V G只差流，可以判断顶流逆流。船速和计程仪改正率几种情况的测定ΔL=S L-(L2-L1)/L2-L1记住：SL是准确的对水航程。几种测船速和ΔL的测量方法（无风流、恒流、等加速流、变加速流几种情况）
航海学大连海事大学 1.1.1 地球形状 ·用大地球体描述地球形状，大地球体是大地水准面团城的球体. ·常用的大地球体的近似体有两个： 地球圆球体（用于简便的航海计算，如航迹计算，简易墨卡托海图绘制，大圆航向和航程计算）； 地球椭圆体（用于较精确的航海计算等，如定义地理坐标，墨卡托海图绘制） 1.航海上为了简化计算，通常将地球当作： A．圆球体B．椭圆体C．椭球体D．不规则几何体 2.航海上进行精度较高的计算时，通常将地球当作： A．圆球体B．椭圆体C．椭球体D．不规则几何体 3.航海学中，使用地球椭圆体为地球数学模型的场合是： I.描述地球形状时；II.定义地理坐标时；III.制作墨卡托投影海图时；IV.计算大圆航线时；V，制作简易墨卡托图网时 A．I、II B．II、III C．III、IV D．III、V 4.航海学中，使用地球圆球体为地球数学模型的场合是： I.描述地球形状时；II.定义地理坐标时；III.制作墨卡托投影海图时；IV.计算大圆航线时；V.制作简易墨卡托图网时 A．Ⅰ、ⅡB．Ⅱ、ⅢC．Ⅲ、ⅣD．Ⅳ、Ⅴ 5.航海学中的地球形状是指： A．地球自然表面围成的几何体B．大地水准面围成的几何体 C．地球圆球体D．以上都对 6.航海学中的地球形状用描述。 A．地球自然表面围成的几何体B．大地球体 C．地球椭圆体D．以上都对 1.1.2 地理坐标 1.1. 2.1 地理经度和地理纬度的定义和度量方法. 地理坐标包括地理经度和地理纬度，是建立在地球椭圆体基础之上. 地理经度（Long.，λ：格林经线和某地经线所夹的赤道短弧或该短弧所对应的球面角或球心角. 地理纬度（lat.，?）：地球椭圆子午线上某点的法线与赤道面的交角. 7.地理经度以作为基准线的 A．赤道. B．格林经线C．测者经线D．测者子午圈 8.某地地理经度是格林子午线与该地子午线之间的 A．赤道短弧B．赤道短弧所对应的球心角 C．极角D．A．B．C都对 9. 地理坐标的基准线是 A．经线、纬线B．赤道、经线 C．格林子午圈、纬圈D．赤道、格林子午线 10.地理经度的度量方法是 A．由格林子午线向东度量到该点子午线，度量范围0～180o B．由格林子午线向西度量到该点子午线，度量范围0～180o C．由格林子午线向东度量到该点子午线，度量范围0～360o D．A或B 11.地理经度的度量方法是 A．由该点子午线向东或向西度量到格林子午线，度量范围0～180o B．由该点子午线向东或向西度量到格林子午线，度量范围0～360o C．由格林子午线向东或向西度量到该点子午线，度量范围0～180o
海图改正的注意事项 1.对本航次需要的海图改正应在航线拟定前结束，并交船长审阅。 2.凡涉及到光弧及导标方位等改正，应注意通告中用方位标明的标弧及导标方位都是指从海上看灯标的方位。 3.凡通告中有下列文字时予以注意：在即将出版（或已经出版）的xxxx号新版（或改版）还涂上，已包括此项改正。 4.改正海图时应严肃认真，对航行安全负责。所有航海通告内容原则上都应该按要求改正带所有海图上。 5.应该注意通告中的文字也会有差错，特别是方位，距离经纬度等数据误差。 天体方位求罗经差注意事项 1.观测太阳低高度方位求罗经差是目前船舶在海上求罗经差普遍采用的方法。所谓低高度是指太阳观测高度在30以下，最好在15°以下； 2.观测时应尽量保持罗经面的水平； 3.为避免粗差和减小随机误差的影响，一般应连续观测三次，取平均值作为应对平均时间的罗方位，罗经读数读至°，观测时间准确到1m. 中版航海通告的改正的注意事项
1.除每年52期通告外，每年年底补充发布“民用海图改正索引”给出该年度海图应改正通告的顺序列表，利用该索引可检验海图在本年度是否漏改。 2.临时性通告每项报告前注有“T”标题有注有”临“字样。 3.《航海通告》是以最大比例尺的最新海图为准，用经纬度或方位距离表示。 4.方位均系真方位，但所记光弧或导标方位线等，系海上灯塔灯柱的真方位。 5.每一号码的航海通告一般由通告标题，改正内容相关海图.航标和资料来源组成。1．拟定大洋航线时应考虑哪些因素 答：1.气象条件2.海况3.障碍物4.定位与避让条件5.本船条件 6.合理使用大洋推荐航线 2．航行计划的基本步骤 答：1.研究航海图书资料2.初选航线，估算航行时间3.绘画计划航线内容：1.图书资料的准备和改正2.人员配备、各种助航仪器、物料的准备3.设计和绘画航线4.确定进出港和通过重要航段或物标的时机 3．确定航线离岸的距离应考虑哪些因素 答：1.船舶吃水的深浅2.航程的长短3.测定船位的难易4.海图测绘的精度5.能见度的好坏6.风流影响的大小和方向7.船舶密集度8.驾驶员技术水平9.足够的余地 二、观测叠标罗方位求罗经差 1叠标法测定罗经差的步骤如下 (1)在海图上选择合适的叠标确定目视叠标就是海圈上的叠标确定其真方位TB (2)利用罗经方位仪跟踪观测后标方位随着船舶航行当发现前、后标重叠时读取后标罗方位CB(或陀罗方位GB) (3)计算罗经差ΔC=TB–CB或ΔG=TB–GB。 若已知当地的磁差Var可以求得磁罗经的自差 Dev=ΔC–Var。 2.利用叠标测定罗经差观测过程中应该注意
航海学复习题一 1.从流场角度而言，反气旋是： A.北半球顺时针旋转，南半球逆时针旋转 B.南北半球均顺时针旋转 C.南北半球均逆时针旋转 D.北半球逆时针旋转，南半球顺时针旋转 2.雷达自动捕获目标时，“限制区”的含义是______。 A.拒绝捕获区 B.人工捕获区 C.优先捕获区 D.自动捕获区 3.同一时刻两个不同时区的测者，他们所在时区的区时之差为：Ⅰ、两者的纬差；Ⅱ、区号之差；Ⅲ、两者的经差；Ⅳ、两时区中央经度之差 A.Ⅰ、Ⅱ B.Ⅱ、Ⅲ、Ⅳ C.Ⅱ、Ⅲ D.Ⅱ、Ⅳ 4. 同一时刻两个不同时区的测者，他们所在时区的区时之差为：Ⅰ、两者的纬差；Ⅱ、区号之差；Ⅲ、两者的经差；Ⅳ、两时区中央经度之差 A.Ⅰ、Ⅱ B.B.Ⅱ、Ⅲ、Ⅳ C.C.Ⅱ、Ⅲ D.D.Ⅱ、Ⅳ 5.船舶定线制包含：Ⅰ、过境航行；Ⅱ、渔区航路；Ⅲ、推荐航路；Ⅳ、避航区；Ⅴ、分道通航制；Ⅵ、双向航路；Ⅶ、沿岸通航带 A.Ⅲ～Ⅶ B.Ⅰ～Ⅵ C.Ⅰ～Ⅶ D.Ⅱ～Ⅶ 6.LRIT船载设备在无人干涉的情况下被遥控可以每隔______发射常规船位报告。 A.2小时 B.15分钟至6小时 C.3小时 D.12分钟 7.南亚季风的特点是： A.夏季风强于冬季风，来临慢 B.夏季风弱于冬季风，来临慢 C.夏季风弱于冬季风，来临快 D.夏季风强于冬季风，来临快 8.下列哪个气团的主要特征是暖湿，低层不够稳定，中层常存在逆温层？ A.极地海洋气团 B.赤道气团
C.热带海洋气团 D.热带大陆气团 9.如果用削尖的铅笔在海图上画一小点，其直径最小也有0.2毫米，若某海图比例尺为1：300,000，则在该图上进行海图作业的最高精度为______。 A.6米 B.60米 C.600米 D.300米 10.下列有关陀螺航向度量的说法中，正确的是： A.由陀螺北顺时针度量到航向线，度量围000°～360° B.由真北逆时针度量到航向线，度量围000°～360° C.由陀螺北逆时针度量到航向线，度量围000°～360° D.由真北顺时针度量到航向线，度量围000°～360° 11.某船在航行中用六分仪观测未知高度的物标垂直角α=1°.5，用雷达测得船与物标的水平距离是10海里，则未知物标的高度应为多少？ A.300米 B.501m C.485m D.295m 12.英版海图和灯标表中，灯质旁括注“by day”的是指： A.仅在雾天显示的灯质 B.航空灯标 C.仅在白天显示的灯质 D.临时灯灯质 13.船舶可以通过以下途径获取气象信息：①利用船载气象传真机接收气象传真图；②通过访问互联；③利用NAVTEX接收机；④通过GMDSS的EGC功能； ⑤船舶在近岸或港口附近作业时，也可以收听收看当地广播电视传播的气象信息 A.①②③④⑤ B.①②③④ C.①②③⑤ D.①②③ 14. 利用中版《潮汐表》求某主港潮汐，可从______查该主港资料所在页数。 A.目录 B.主港索引 C.地理索引 D.梯形图卡 15.长江口冬季季风的主要风向为： A.东北风 B.东南风 C.西北风 D.西南风 16.一台ECDIS的主要系统组成包括______。①主控制器②电子海图数据库（SENC）③电子海图数据库（SRNC）④纸质海图⑤传感器/接口单元⑥显示和操作设备⑦海图数据矢量化仪⑧电源
【单选】移向冷的下垫面气团具有的天气特征：i.气温日变化大；n.变性快；川.变性慢；w.气压高；V.气压低；w.气温日变化小。 A.川、V、W B. i、n、v D. i、n、w、 【单选】根据IMO 船舶报告系统文件，船舶报告分为一般报告和特殊报告，特殊报告有： I、危险货物报告(DG , Dangerous goods report) ；n、有害物品报告(HS, Harmful substances report)；川、航行计划报告(SP, Sailing plan ) ；W、船位报告(PR, Position report) ；V、变更报告(DR, Deviation report ) ；W、最终报告(FR, Final report)；四、海洋污染报告(MP , Marine pollutants report )；忸、其他报告( Any other report ) A.I ?W B.川?W c. i、n 、四、忸 D. I?忸 【单选】北太平洋台风区内的最大涌区,常出现在台风前进方向的： A.右前方 B.左前方 C.右后方 D.左后方 【单选】适淹礁是指 _____ A.平均大潮高潮时露出的孤立岩石 B.平均大潮高潮面下，深度基准面以上的孤立岩石 C.深度基准面适淹的礁石 D.深度基准面以下的孤立岩石 【单选】船舶在VTS 区域内航行、停泊和作业时,在下述哪些情况下需要按主管机关颁发的《VTS 用户指南》所明确的报告程序和内容,通过甚高频无线电话或其他有效手段迅速向VTS中心进行报告？I、发生交通事故；n、发生污染事故；川、发生紧急情况；w、发生船员皮肤意外受轻伤事故
航海学试卷 一、单选题：（70分，每题1分） 1．航海上为了简化计算，通常将地球当作________。 A．圆球体 B．椭圆体 C．椭球体 D．不规则几何体 2．地理经度和地理纬度是建立在_________基础上的。 A．地球圆球体 B．地球椭圆体 C．地球椭球体 D．球面直角坐标系 3．经差、纬差的方向是根据_________来确定的。 Ａ.起航点相对于到达点的方向 B．到达点相对于起航点的方向 C．起航点的地理坐标的名称D．到达点的地理坐标的名称 4. 某船航行中发现前方有海图标注，该船应该在该灯标的_____通过是安全的。 A．南侧 B．东侧 C．西侧 D．北侧 5. 已知起航点经度λ1=106?23′.2E，到达点经度λ2=168?21′.0W，则两地间的经差Dλ为________。 A. 274?44′.2W B．085?15′.8E C．094?44′.2E D．061?57′.8E 6. 已知起航点纬度φ1=04?24′.8S，到达点纬度φ2=11?36′.4N，则两地间纬差Dφ为_________。 A．07?11′.6N B. 16?01′.2N C．07?11′.6S D．15?01′.2N 7.赤道上１＇经度的地面长度约为1 855m，若投影到墨卡托海图上的赤道图长为１cm，则在同一张图上的60 纬度线上１＇经度的图长与下列哪一值最接近？ Ａ．１cm﹔Ｂ．２cm﹔Ｃ．１.414cm﹔Ｄ．０.５cm 8. 由起航点10?12′ N，006?05′ E至到达点02?58′ S，001?57′ W的纬差与经差为___________。 A．13?S，008?02′ W B．13?N，008?02′ E C．13?S，008?02′ E D．13?N，008?02′ W 9.偏点名称由两部分构成，“／”前是﹔“／”后是。 Ａ．最接近的基点或隅点名称，基点名称﹔Ｂ．最接近的基点名称，基点或隅点名称﹔Ｃ．隅点名称，基点名称﹔Ｄ．隅点名称，隅点名称。 10. 赤道上１海里的地面长度约为 1 843m，若投影到墨卡托海图上的图长为１cm，则在同一张图上的60 纬度线上1海里的图长与下列哪一值最接近？ Ａ．１cm﹔Ｂ．２cm﹔Ｃ．１.414cm﹔Ｄ．０.５cm 11. 半圆周法方向换算为圆周法方向的法则是_________。 A．在SE半圆，圆周度数等于180?加上半圆度数 B．在NE半圆，圆周度数等于360?减去半圆度数 C．在SW半圆，圆周度数等于180?加上半圆度数 D．在NW半圆，圆周度数等于270?加上半圆度数 12. 航海上划分方向的方法中最常用的是_________。 A．半圆周法 B．圆周法 C．罗经点法 D．四点方位法 13. 罗经点方向SSE换算成圆周方向为__________。 A．168?.75 B．146?.25 C．123?.75 D．157?.5 14. 罗经点方向SE相当于________。 A．45?SE B．45?NE C. 45?ES D．045? 15.真航向是________。
中华人民共和国海事局 2007年第6期海船船员适任统考试题（总第44期） 科目：航海学试卷代号：913． 适用对象：无限航区3000总吨及以上船舶二／三副 （本试卷卷面总分100分，及格分为70分，考试时间100分钟） 答题说明：本试卷试题均为单项选择题、请选择一个最合适的答案，并将该答案按答题卡要求在其相应位置上用2B铅笔涂黑。每题1分，共100分。 1 航海学中，使用地球圆球体为地球数学模型的场合是：I、描述地球形状时：II、定义地理坐标时；III、 制作墨卡托投影海图时；IV、计算大圆航线时；V、制作简易墨卡托图时 A. I、II B. II、III C. III, IV D. IV、V 2. 地理坐标的基准线是： A.经线、纬线． B.赤道、经线 C.格林子午圈、纬圈 D.赤道、格林子午线 3．已知到达点经度λ2=126?11'.3W，两地间的经差Dλ=22? 24'.7W，则起航点经度λ1为 A. 103? 46'.0W B. 148?36'.0E C. 104?13'.4W． D. 148?36'.0W 4．下列哪项是建立大地坐标系时应明确的问题？I、确定椭圆体的参数：II、确是椭圆体中心的位置；III、确定坐标轴的方向 A. I、11 B. I、III C. II、III D. I、II、III 5. 罗经点方向ENE换算成圆周方向为： A. 067?．5 B. 079 ?．75 C. 056?．25 D. 033?．75 6. 某船真航向040?，测得某物标真方位050?，则该物标的相对方位（舷角）为： A. 10? B. 10?左 C. 50? D. .10 ?右 7. 陀罗航向是。 A.真北和陀螺北之间的夹角 B.真北和航向线之间的夹角 C．陀螺北和航向线之间的夹角D．陀螺北和方位线之间的夹角 8. 船舶在航行中，要求经常比对磁罗经航向和陀罗航向，其主要目的是： A．求罗经差B．求自差 C．及时发现陀螺罗经工作的不正常D．为了记录航海日志 9. 将In mile规定为1852m后，在航海实践中所产生的误差＿＿＿。 A．在赤道附近最小B．在两极附近最小 C．在纬度45?附近最小 D.在纬度45?附近最大 10．设物标高度为H（单位：m)，测者眼高为e（单位：m)，则理论上测者能见地平距离D。（单位：n mile)为 A. 2.09e B. 2. 09H C. 2. 09e＋2. 09 H D. 2. 20e 11．英版海图和灯标表中所标射程仅与＿有关。 A.测者眼高和灯塔灯高B灯塔灯高和灯光强度 C灯光强度和气象能见度D灯一塔灯高、灯光强度、地面曲率和地面蒙气差 12．英版海图某灯塔灯质为：FL(2)6s64m20M,若测者眼高为9m，则该灯塔灯光的最大可见距离为： A. 25n mile B. 23n mile C. 24n mile D. 20n mile 13．对水航程是船舶在＿＿情况下的对水航程。I、无风流；II、有风无流；III、有流无风； IV、有风流 A. II~IV B．I、II C. I、II、IV D. I~IV 14. 某船顶风顺流航行，船速15kn，流速2kn, 2h后相对计程仪读数差为30'.0，计程仪改正率AL= -10%， 则该船实际航程为：
航海学大连海事大学 1、1、1 地球形状 ·用大地球体描述地球形状,大地球体就是大地水准面团城的球体、 ·常用的大地球体的近似体有两个: 地球圆球体(用于简便的航海计算,如航迹计算,简易墨卡托海图绘制,大圆航向与航程计算); 地球椭圆体(用于较精确的航海计算等,如定义地理坐标,墨卡托海图绘制) 1、航海上为了简化计算,通常将地球当作: A.圆球体 B.椭圆体 C.椭球体 D.不规则几何体 2、航海上进行精度较高的计算时,通常将地球当作: A.圆球体 B.椭圆体 C.椭球体 D.不规则几何体 3、航海学中,使用地球椭圆体为地球数学模型的场合就是: I、描述地球形状时;II、定义地理坐标时;III、制作墨卡托投影海图时; IV、计算大圆航线时;V,制作简易墨卡托图网时 A.I、II B.II、III C.III、IV D.III、V 4、航海学中,使用地球圆球体为地球数学模型的场合就是: I、描述地球形状时; II、定义地理坐标时;III、制作墨卡托投影海图时;IV、计算大圆航线时;V、制作简易墨卡托图网时 A.Ⅰ、Ⅱ B.Ⅱ、Ⅲ C.Ⅲ、Ⅳ D.Ⅳ、Ⅴ 5、航海学中的地球形状就是指: A.地球自然表面围成的几何体 B.大地水准面围成的几何体 C.地球圆球体 D.以上都对 6、航海学中的地球形状用描述。 A.地球自然表面围成的几何体 B.大地球体 C.地球椭圆体 D.以上都对 1、1、2 地理坐标 1、1、 2、1 地理经度与地理纬度的定义与度量方法、 地理坐标包括地理经度与地理纬度,就是建立在地球椭圆体基础之上、 地理经度(Long、,λ:格林经线与某地经线所夹的赤道短弧或该短弧所对应的球面角或球心角、 地理纬度(lat、,?):地球椭圆子午线上某点的法线与赤道面的交角、 7、地理经度以作为基准线的 A.赤道、 B.格林经线 C.测者经线 D.测者子午圈 8、某地地理经度就是格林子午线与该地子午线之间的 A.赤道短弧 B.赤道短弧所对应的球心角 C.极角 D.A.B.C都对 9、地理坐标的基准线就是 A.经线、纬线 B.赤道、经线 C.格林子午圈、纬圈 D.赤道、格林子午线 10、地理经度的度量方法就是 A.由格林子午线向东度量到该点子午线,度量范围0～180o B.由格林子午线向西度量到该点子午线,度量范围0～180o C.由格林子午线向东度量到该点子午线,度量范围0～360o D.A或B 11、地理经度的度量方法就是 A.由该点子午线向东或向西度量到格林子午线,度量范围0～180o B.由该点子午线向东或向西度量到格林子午线,度量范围0～360o C.由格林子午线向东或向西度量到该点子午线,度量范围0～180o
航海学习题集 （基础知识、船舶定位、潮汐与潮流、航标） 第二章海图 1.2.1比例尺与投影变形 1.2.1.1局部比例尺、普通比例尺 ·墨卡托海图纬度渐长 ·纬度越高局部比例尺越大 ·某一点各个方向的局部比例尺相等 ·同一纬度上局部比例尺相等 ·基准比例尺是取某一纬线或者说某一点的局部比例尺，这一纬线或点可以不包含在这一张海图上 554.【单选】在同样图幅的海图上，下列说法正确的是： A.基准比例尺越小，海图所表示的地理范围越大，精度越高 B.基准比例尺越小，海图所表示的地理范围越小，精度越高 C.基准比例尺越小，海图所表示的地理范围越大，精度越低 D.基准比例尺越小，海图所表示的地理范围越小，精度越低 555. 墨卡托海图的比例尺是____ 。 A．图上各个局部比例尺的平均值B．图上某基准纬线的局部比例尺 C．图外某基准纬度的局部比例尺* D．B或C 556. 基准比例尺是。 A．图上各点局部比例尺的平均值B．图上某经线的局部比例尺 * C．图上某纬线的局部比例尺D．A+B+C 557. 某海图基准比例尺C=1：750000（基准纬度45oN），若该图上30oN纬线的局部比例尺为C1，60oN纬线的局部比例尺为C2，则。 A．C1>C>C2*B．C2>C>C1C．C1=C=C2D．C=2（C1+C2） 558. 某海图基准比例尺C= 1：750000（基准纬度45oN），若该纬线上110oE经线处局部比例尺为C1，120oE经线处局部比例尺为C2，130oE经线处局部比例尺为C3，则。 A．C1> C2> C3B．C3> C2> C1* C．C1= C2= C3D．C2=2（C1+C3）559. 某海图基准比例尺C=1：750000（基准纬度45oS），若该图上30oS纬线的局部比例尺为C1，60oS纬线的局部比例尺为C2，则_____ 。 A．C1>C> C2*B．C2 >C> C1C．C1=C= C2D．C=2（C1+ C2） 560. 某海图基准比例尺C=1：750000（基准纬度45oS），若该纬线上110oW经线处局部比例尺为C1，120oW经线处局部比例尺为C2，130oW经线处局部比例尺为C3，则。 *A．C1= C2= C3B．C3> C2> C1C．C1> C2> C3D．C2 =2（C1+ C3）561. 某张墨卡托海图的基准纬度。 A．等于该图的平均纬度B．等于该图的最高纬度 C．等于该图的最低纬度* D．可能不在该图内 562. 设m，n分别为墨卡托海图上某点经线和纬线方向的局部比例尺，则。
中华人民共和国海事局 2009年第1期海船船员适任统考试题（总第47期） 科目：航海学试卷代号：913． 适用对象：无限航区 3000总吨及以上船舶二／三副 （本试卷卷面总分100分，及格分为70分，考试时间100分钟） 1．航海上进行精度较高的计算时，通常将地球当作： A．圆球体B．椭圆体C．椭球体D．不规则几何体 2．某船由20o S，170o W航行争20o N，170o E，则该船经差和纬差的方向分别为__________。A．E经差、N纬差B．E经差、S纬差C．W经差、N纬差D．W经差，S纬差3．从海图上查得 GPS船位修正的说明中有"Latitude 2.’10Northward．Longitude 1.’4 Eastward" 字样。GPS的经、纬度读数为：30o40.’2S，15o12.15W。则用于海图上定位的数据应为：A．30o41.’3S，15o12.’9W B．30o40.’0S，15o11.’5W C．30o39.’2S，15o12.’3W D．30o38.’1S，15o11.’1W ４．半圆周法方向换算为圆周按方向的法则是__________ A．在SE半圆，圆周度数等于180o加上半圆度数 B．在NE半圆，圆周度数等于360o减去半圆度数 C．在SW半圆，圆周度数等于180o减去半圆度数 D．在NW半圆，圆周度数等于360o减去半圆度数 ５．我船航向060o，某船位于我船右舷10o，距离8海里，若该船航向220o，两船保保速，则5分钟后，我船位于该船舷角（圆周法度量）___________ A．增大B．减小C不变D．不确定 ６．陀螺航向是__________ A．真北和航向线之间的夹角B．真北和方位线之间的夹角 C．陀螺北和航向线之间的夹角D．陀螺北和方位线之间的夹角 ７．某地磁差资料为：（1997），0，则该地2007年的磁差为___________ 磁差偏西0o30’.年差一 2.’ A．0o10’E B．0o10’W C．0o50’W D．0o50’E ８．某轮由50oS纬线向北航行，无航行误差，计程仪改正率为0.0％，则1h后推算船位位于实际船位的_________（不考虑风流影响）。 A．北面B．南面C．同一点D．不一定 ９．测者眼高为16m，物标高程36m，则测者能见地平距离为___________海里。 A．8.36 B．12.54 C．10.45 D．20.9 10. 英版海图某灯塔灯高64m，额定光力射程30M，已知测者眼高为25m，则能见度良好（10n mile ）时该灯塔灯光的最大可见距离是____________ A．21.4n mile B．27.2n mile C．28.6n mile D．25.0n mile 11. 对地航程是________ A．船舶在仅仅受到风的影响下的对地航程B．船舶在仅仅受到流的影响下的对地航程粤C．船舶在各种风流情况下的对水航程D．船舶在各种风流情况下的对地航程 12. 顺风顺流情况下航行，船舶对水航速VL，对地航速VG，船速VE，航t，则_________ A.VG
航海学试卷1汇总
航海学期试卷1 1. 出港航行，利用船尾的方位叠标导航，如果发现前标偏在后标的右面，表面船舶偏在叠标线的—（测者自海上观测叠标时的左右），应及时—调整航向。 A.右面，向右 B.右面，向左 C.左面，向右 D.左面，向左参考答案：D 2. 主港高潮潮高 3.7m,主附港资料见下表，则与所给主港高潮对应的主副港潮高差为：
A. +0.3 B.+0.5 C.+.02 D.+0.4 参考答案：B 3. 雷达应答器的回波图像是： A. 在应答器所在方位上呈1°?3°的扇形点线 B. 在应答器台架回波后的编码回波 C. 在应答器台架回波后的扇形弧线 D. 在应答器方位上的一条虚线 参考答案：B 4. 某轮在狭水道航行，计划航向120°，选择航线正前方某单一物标进行导标方位导航，如航行中实测该导标陀螺方位120°,陀螺差2° E,则该轮应： A. 无法确定 B. 向左调整航向C .向右调整航线 D. 保持原航向 参考答案：C 5. 英版潮汐潮流中,关于流速前正、负号的说法中正确
的是：1、正号一般代表涨潮流向；U、负号一般代表落潮流向；皿、正负号代表的具体流向在表中有说明 A. I、U B. I、U、皿 C. I、皿 D. n^m 参考答案：B 6. 为确保船舶航行安全，拟定沿岸航线时，考虑到海图 上有关水深和底质的限制，最好应避开：I、周围水深较浅，水深变化不规则的水深空白区；n、连续的长礁脉及其边缘附近；m、未经精确测量的岩礁和岛屿之间的狭窄水域。 A. I、m B. n、m C. I、n D. I ?m 参考答案：D 7. 在同一张墨卡托海图上，1°经度的图长： A. 随着纬度的升高而渐长 B .随着纬度的升高而变短 C .处处相等 D .处处都不相等
中华人民共和国海事局 2006年第3期海船船员适任证书全国统考试题（总第41期） 科目：航海学试卷代号：913 适用对象：无限航区3000总吨及以上船舶二/三副 (本试卷卷面总分100分，及格分为70分，考试时间100分钟) 答题说明：本试卷试题均为单项选择题，请选择一个最合适的答案，并将该答案按答题卡要求，在其相应位置上用2B铅笔涂黑。每题1分，共100分。 1. 航海上进行精度较高的计算时，通常将地球当作： A. 圆球体 B. 椭圆体 C. 椭球体 D. 不规则几何体 2. 纬度是以______作为基准线计量的。 A. 赤道 B. 等纬圈 C. 格林经线 D. 测者经线 3. 已知到达点经度λ2＝006°18＇.0E，两地间的经差Dλ＝12°12＇.0E，则起航点经度λ1 为： A. 005°54＇.0E B. 018°30＇.0E C. 005°54＇.0W D. 018°30＇.0W 4. 从海图上查得GPS船位修正的说明中有“Latitude 1＇.10 Southward，Longitude 0＇. 40Eastward”字样。GPS的经、纬度读数为：30°40＇. 2S，15°12＇. 5W。则用于海图上定位的数据应为： A. 30°41＇. 3S，15°12＇. 9W B. 30°41＇. 3S，15°12＇. 1W C. 30°39＇. 2S，15°12＇. 3W D. 30°40＇. 0S，15°11＇. 5W 5. 罗经点方向ENE换算成圆周方向为： A. 067°.5 B. 079°.75 C. 056°.25 D. 033°.75 6. 真航向是： A. 船舶航行的方向 B. 船首尾线的方向 C. 船首向 D. 船舶航行时真北至船首尾线的夹角 7. 某船陀罗航向140°，陀罗差1°E，测得某物标真方位080°，则该物标舷角为： A. 61° B. 060° C. 299° D. 300° 8. 某船罗航向045°，该地磁差2°W，罗经自差1°E，该船左正横物标真方位为： A. 314° B. 316° C. 135° D. 134° 9. 某轮由赤道起沿子午线向北航行，计程仪读数差为720＇，计程仪改正率△L=0%，不考虑外 界影响和航行等误差，则实际到达点的纬度______。 A. 等于12°N B. 大于12°N C. 小于12°N D. 无法确定 10. 航海上，公式D h（n mile）=H是用于计算______。H-为物标顶点离海平面的高度，单 位为米 A. 测者能见地平距离 B. 物标能见地平距离 C. 物标地理能见距离 D. 雷达地理能见距离 11. 通常英版海图和灯标表中灯塔灯光的最大可见距离可能与下列哪些因素有关？Ⅰ、测者眼 高；Ⅱ、灯高；Ⅲ、射程；Ⅳ、地面曲率；Ⅴ、地面蒙气差；Ⅵ、能见度 A. Ⅰ～Ⅲ B. Ⅳ～Ⅵ C. Ⅲ～Ⅴ D. Ⅰ～Ⅵ12. 英版海图某灯塔灯高69英尺，该轮额定光力射程18海里，你船眼高45英尺，当气象能见 度为10海里时，该灯塔灯光最大可见距离为： A. 海里 B. 海里 C. 海里 D. 海里 13. 某轮船速12kn，航行2h后相对计程仪读数差为27＇.0，计程仪改正率ΔL＝0%，已知该轮 实际航程为30 n mile，则该轮航行在______中。 A. 顺风顺流 B. 顶风顺流 C. 顶流顺风 D. 顶风顶流 14. 某轮漂航，船上相对计程仪改正率ΔL＝0%，海区内有流，流速2kn，1h后计程仪航程为： A. 0＇.0 B. ＋2＇.0 C. －2＇.0 D. ＋3＇.0 15. 墨卡托海图的比例尺是:Ⅰ、图上各个局部比例尺的平均值；Ⅱ、图上某基准纬线的局部比 例尺；Ⅲ、图外某基准纬度的局部比例尺 A. Ⅰ、Ⅱ B. Ⅰ、Ⅱ、Ⅲ C. Ⅰ、Ⅲ D. Ⅱ、Ⅲ 16. 海图绘制工作中绘画误差不超过，比例尺为1：500000的海图的极限精度为： A. 50m B. 100m C. 150m D. 200m 17. 恒向线在地面的形状是：Ⅰ、子午线；Ⅱ、球面螺旋线；Ⅲ、等纬圈 A. Ⅰ、Ⅱ B. Ⅱ、Ⅲ C. Ⅰ、Ⅲ D. Ⅰ、Ⅱ、Ⅲ 18. 纬度渐长率是指墨卡托海图上______。 A. 自赤道到某纬度线的距离 B. 自赤道到某纬线的距离与图上1海里的比 C. 自赤道到某纬线的距离与图上1赤道里的比 D. 任意两纬线之间的距离与图上1赤道里的比 19. 大圆海图的投影方法是属于： A. 心射平面投影 B. 极射平面投影 C. 外射平面投影 D. 等角平面投影 20. 英版海图通常采用______为深度基准。 A. 理论最低潮面 B. 天文最低潮面 C. 平均大潮低潮面 D. 平均低低潮面 21. 海图图幅是指： A. 海图图纸的尺寸 B. 海图内廓界限尺寸 C. 海图外廓界限尺寸 D. 印刷海图的图版尺寸 22. 同一物标在中版海图上标注的高程比在英版海图上标注的高程______。 A. 大 B. 小 C. 一样大 D. 无法确定 23. 英版海图通常采用______为海图水深的单位。 A. 米制海图用m，拓制海图用ft B. 米制海图用m，拓制海图用fm C. 米制海图用fm，拓制海图用fm和ft D. 米制海图用m，拓制海图用fm和ft 24. 英版海图图式“Sh”表示： A. 贝壳 B. 粘土 C. 珊瑚 D. 泥 25. 英版海图图式中，缩写“PA”是指： A. 礁石、浅滩等的存在有疑问 B. 深度可能小于已注明的水深注记 C. 对危险物的位置有怀疑 D. 危险物的位置未经精确测量 26. 中版图式“ ”表示： A. 沉船残骸及其它有碍抛锚和拖网的地区 B. 深度不明的障碍物 C. 鱼栅 D. 贝类养殖场
航海学（下）易错点总结 7潮汐与潮流 7．1潮汐 7.1.1潮汐不等现象 日不等： 在同一太阳日所发生的两次高潮或两次低潮的潮高以及相邻的高、低潮的时间间隔不相等。 成因：月赤纬≠0°且地理纬度ψ≠0°。赤纬越大日不等越明显。分点潮无日不等，回归潮日不等最显著。 现象：一天一次高潮与一次低潮的条件ψ≥90°-Dec 半月不等 成因：月引潮力与太阳引潮力合力的变化；日、月与地球相互位置关系不同；月相不同。 现象：大潮和小潮 潮汐半月变化规律：潮差的变化是以半个太阴月为期（约14.5天）。 太阳的赤纬不等于0时，也会发生潮汐的日不等现象。 视差不等： 由地球和月球距离变化（注意：不是相对位置的变化）而产生的潮汐不等的现象。 期：一个恒星月（约27.3天） 太阳潮中也存在视差不等现象。 期：一个回归年（约365.24日） 简言之，视差不等是由于日、月、地三者空间距离的变化。
7.1.2潮汐类型 半日潮型：一个太阴日出现两次高潮和两次低潮，前一次高潮和低潮的潮差与后一次高潮和低潮的潮差大致相同，涨潮过程和落潮过程的时间也几乎相等（6小时12.5分）。 我国渤海、东海、黄海的多数地点为半日潮型，如大沽、、等。 全日潮型：一个太阴日只有一次高潮和一次低潮。 如南海、渤海等。南海的北部湾是世界上典型的全日潮海区。 混合潮型：一月有些日子出现两次高潮和两次低潮，但两次高潮和低潮的潮差相差较大，涨潮过程和落潮过程的时间也不等；而另一些日子则出现一次高潮和一次低潮。 我国南海多数地点属混合潮型。如港，十五天出现全日潮，其余日子为不规则的半日潮，潮差较大。 从各地的潮汐观测曲线可以看出，无论是涨、落潮时，还是潮高、潮差都呈现出期性的变化，根据潮汐涨落的期和潮差的情况，可以把潮汐大体分为如下的4种类型： 正规半日潮：在一个太阴日(约24时50分)，有两次高潮和两次低潮，从高潮到低潮和从低潮到高潮的潮差几乎相等，这类潮汐就叫做正规半日潮。 不正规半日潮：在一个朔望月中的大多数日子里，每个太阴日一般可有两次高潮和两次低潮；但有少数日子(当月赤纬较大的时候)，第二次高潮很小，半日潮特征就不显著，这类潮汐就叫做不正规半日潮。 正规日潮：在一个太阴日只有一次高潮和一次低潮，像这样的一种潮汐就叫正规日潮，或称正规全日潮。
