家庭电路与家庭用电单元复习学案
[学习目标]：
1．知道家庭电路的组成和电路的连接方法，知道火线和零线及测电笔的使用方法，知道插座、熔丝和空气开关的作用，知道家用的金属外壳接地的原理和方法。
2．理解短路和过载是电路中电流过大的原因，理解电路中的总电流随用电器功率的增大而增大，并且能进行有关的计算。
3．知道生活中安全用电的常识，知道安全电压。
4．能形成本章的知识框架链接
[重难点问题]：
家庭电路的组成：保险丝的作用；家庭用电的计算和测量；家庭安全用电。
[本章知识结构]：
组成
家庭电路各部分的作用
连接方法
短路作用
电流过大的原因熔断器
用电总功率过大原理
家庭电路
与家庭用电
家庭电路的计算和测量 W=Pt
触电与安全电压
家庭安全用电电器设备的安装
事故的紧急处理方法
[知识要点]：

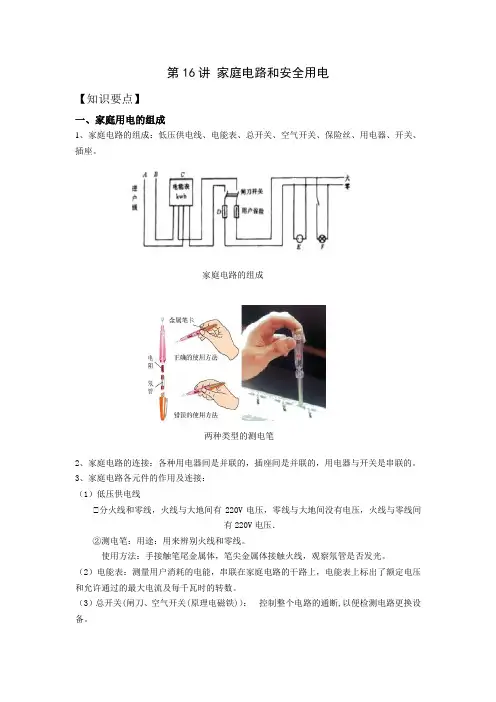

1．如下右图可知道：家庭电路
由、、、、______等组成
2．进户线有两根电线，一根叫，另一根叫，
火线与零线之间有 V的电压。区别火线零线用
笔，使用测电笔时应用手接触，接触电线。如果，表示接触的是火线，否则就是零线。
3．电能表可测量用户。表上标着一个电压值和一个电流值。电压值是指，电流值是指。由电压值和电流值还可以计算出。
4.如图所示，室内照明电路中，安装错误的地方是_______，如果这样安装将造成_______.
5．造成家庭电路电流过大的原因是、。过载是指。
6．熔断器的作用是。熔断器的原理是。选用熔丝时要使熔丝的额定电流。
7．开关与用电器是连，开关要接在和之间。白炽灯泡分和两种，对于螺口灯泡火线一定要接在_______,零线接在。
8．家庭电路的计算一般是用公式来计算。对人体的安全电压是。一度电等于 KW?h又等于 J
9.人体触电是指，具体讲家庭电路触电有两种情况：一是；二是。
10.安全用电有“四不”，这“四不”是指、、、。

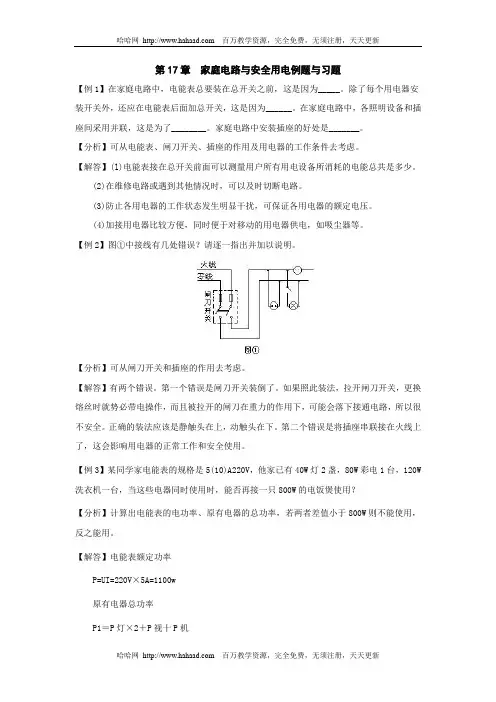

[典型例题]
1、在家庭电路中，进户线进入家庭内经过的电器元件的正确排列顺序是：（）
A、总开关、熔断器、电能表、用电器；
B、电能表、总开关、熔断器、用电器；
C、电能表、总开关、用电器；熔断器；
D、用电器、电能表、总开关、熔断器.
2、原来室内电灯正常发光，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是：（）
A、台灯的功率过大；
B、插座处原来有短路；
C、台灯灯座处有短路；
D、台灯插头处有短路.
3、图的四幅图中，符合安全用电原则的是（）
A B C D
4、在图的各种情况下，人体不会造成触电的是：（）
A B C D
3、某家庭电路接线如图1所示，其中接错的元件：（）
A、只有开关S2；
B、插座H2和开关S2；
C、插座H1和开关S2；
D、只有插座H1.
图1 图2
4、如图2所示，合上开关S，发现灯L不亮，用测电笔测试A、B、C、D各点，只在A点氖
管发光，则故障是：（）
A、BC之间断路；
B、灯L断路；
C、灯L短路；
D、开关S接触不良.
5、图3给出了家庭电路中常见的螺丝口灯泡和拉线开关，要求开关控制灯泡，则A、
B、C、D四个电灯的连接中符合连接要求的是：（）
图3
6、作图题
（1）、在图4的家庭电路中A 、B 两处装上最合适的元件（用符号表示）.
图4 图5 （2）、将图5中的电路元件连接好，使它们符合用电要求。
7、将一台“220 V 、1500 W ”的电热水器接到220 V 的照明电路中，计算：
（1）该热水器的电阻多大？热水器在1 min 内产生的热量是多少J ？工作1 h 要用电多少度？
（2）如果将接这个电热水器的插座安装保险丝（参照下表的熔丝规格），应该选取多大直径？
[拓展训练]
1、如图所示，关于测电笔的使用方法中正确的是 （ ）
A B C D
2、小明同学学完家庭电路知识后，安装了某房间的照明电路，如图所示，经检查发现有三处错误，它们是___________、_____________、_____________.
3、白炽电灯是人们常用的照明用具，如图所示.
根据你对白炽灯的了解，请提出两个与物理知识有关的问
题，并针对提出的问题作出简要的回答.
例如：问题：白炽灯的灯丝用久了为什么会变细？
简答：在高温状态下工作灯丝升华造成的.
问题：______________________________，
简答：____________________________________________；
问题：______________________________，
简答：____________________________________________；图
