炉具拆装安装维修教程
第一章炉具主要组成部件：
底壳、电池盒、脉冲、炉脚、气管、万向接头、阀体、炉头、点火针、感应针、
火盖、面板、水盘、装饰圈、阀体固定防水帽、炉架、旋钮
第二章拆装使用工具：
美工刀、一字螺丝刀、十字螺丝刀、电动螺丝刀、剪刀、扳手、尖嘴钳
第三章炉具内部结构图：

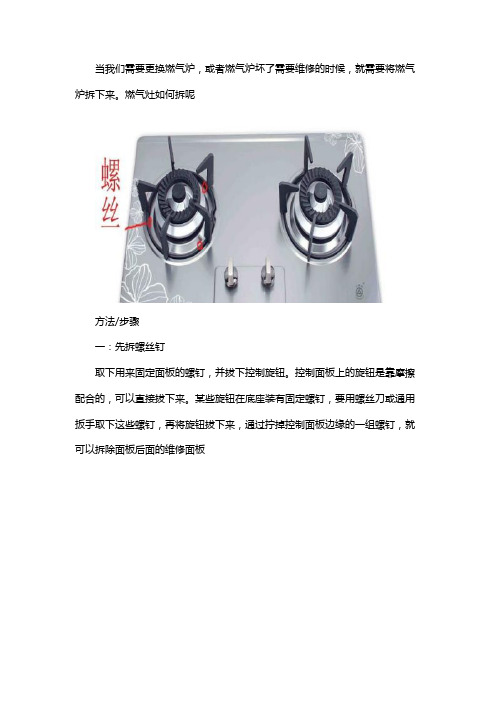

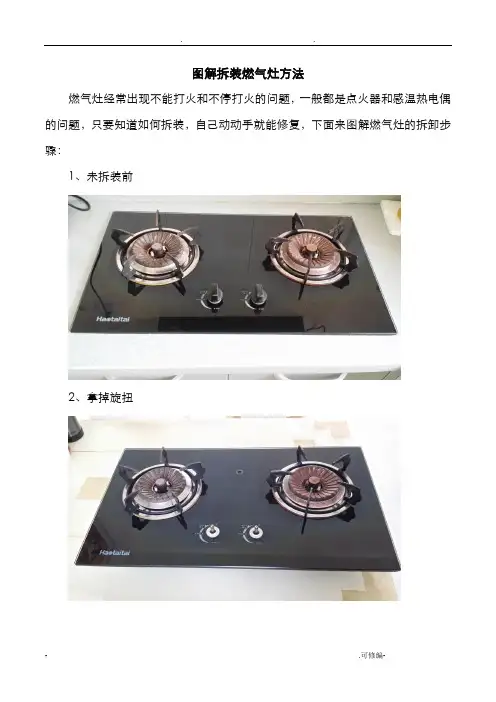

首先拔掉旋钮，拧开阀体固定帽，拿开炉架，火盖、装饰圈，拧开6颗水盘螺丝。拆下面板，我们可以看到灶具内部结构、脉冲器主要是点火用的，这款灶的脉冲器里面还有一个小电容，而热电偶电磁阀是燃气气路的阀门，它只在两种情况下打开，一是手动按下旋钮的时候，一个是有电流供给它的时候，它才保持打开状态，热电偶可以把热能转换为电能，但热电偶反应时间较慢，它有一个变热和慢慢冷却的过程，接下来介绍一下这款灶具的工作原理，这幅图中红色代表电路，蓝色代表气路，当我按下箭头旋转旋钮时，旋钮下的电池阀被打开，气路打通，同时信号通过插在旋钮边的线传到脉冲器，脉冲器指挥点火针点火，火被点燃，如果这时我们立马松手，理论上热电偶电磁阀会立马关闭，但这款灶它的脉冲器里面带有一个小电容。叫做热电偶电磁阀电容，在瞬间松手时，它会给热电偶电磁阀提供一个五秒钟左右的电流，保证热电偶电磁阀暂时不关闭，火焰会正常燃烧，大家可以看到图中红色箭头代表电容到电磁阀的电流，因为有这个电容和这条电路的存在，我们这款热电偶的灶才可以实现零秒点火，松手而不熄灭，五秒钟后热电偶电磁阀电容的电耗尽，此时另一方面，热电偶已经被烧热，大家可以看到，在这幅图里，热电偶产生的电流将顺着红色箭头。提供到热电偶电磁阀，热电偶电磁阀仍可以保持打开，火焰会正常的燃烧，如果火意外熄灭了，热电偶会慢慢变冷，这有一个十二秒左右的过程，然后热电偶不再产生电流，电磁阀没有电会自动关闭，这就是熄火保护，
第四章炉具拆装教程：
第1节拆解部分
我们接着来拆解这些内部零件，先来拆脉冲器的防护罩，然后就拆下脉冲器上的各个接线，再把点火针的线从脉冲上拔下来，热电偶和电磁阀中间的接口，可以用尖嘴钳拆下，拔下旋钮开关上两根接线，蓝色和黄色的线，直接拔下来就可以了，接下来是零秒点火功能线，就是绿色和白色这两根线，拆下这两根线时不能靠蛮力拉开，要把这个地方的弹片按下去，再往两边拉，这样就可以轻松拆下来了，拆零线，把这个螺丝拧下来，就可以了，这两对零线分别来自热电偶和脉冲器，拆完后螺丝要还原以免丢失，最后拔下脉冲器和电池盒的接线，拧下固定螺丝，脉冲器就可以拆下来了，接下来拆炉头，只需拆下底壳背面的螺丝就可以了，大家可以看到炉头上面有点火针和热电偶，我们先来拆点火针，用套筒或8号扳手拆下点火针的螺帽，将点火针从炉头底部取下，热电偶同样用套筒或8号扳手拆下螺帽，从底部取下，现在大家看到底壳上就只剩下阀体总成，把底壳翻过来，我们可以看到是由四个螺丝固定的，用扳手拆下，万向接头，注意里面的胶垫不要弄丢。拧下这四颗螺丝，阀体总成就可以拆下来，左右阀体和中间的导气管分别由两对螺丝固定，拆下这四颗螺丝，两边的阀体和导气管也就顺利分解，这中间也是有胶垫的要注意，
第2节组装部分
现在整台灶全部被拆成一个个小零件，接下来我再组装成一台完整的灶具，首先组装阀体，先把左右阀体与导气管接好，注意检查接口处的密封胶垫是否完好，接着把阀体总成装回底壳。螺丝要拧紧，然后装回万向接头，阀体就装好了，装点火针，先将点火针从炉头下方的孔穿过去，拧上螺帽，用套筒拧紧，再装热电偶感应针，将针头从炉头孔里调好距离，拧上螺帽用套筒拧紧，然后就可以装炉头，两边炉头是一样的，但是要注意炉头的引射管是一粗一细的，粗的引射管要对着大孔喷嘴，细的对准小孔喷嘴，对好后拧上固定螺丝，接下来装脉冲器，首先将脉冲器的固定螺丝拧上。然后将热电偶的零线，也就是这根裸线，而脉冲器的地线，也就是这根黑色的连接线用螺丝固定好，接下来将热电偶的另一根线插到电磁阀上，现在还剩下六根线，短的这四根分为两组，蓝色和黄色的线为一组，白色和绿色的线为一组，我们将蓝色和黄色的线接在左边阀体，黄色线接到开关上，蓝色线接在电磁阀上，这就是之前我们提到过的零秒点火功能线，按照这张图或者拆之前拍的照片，连接各个接线，注意不要接错，否则会出现故障，把这边也接好，这两根线是接到电池盒的线，电池盒上标有正极和负极符号，红色接正极，黑色接负板，接下来将线理顺用扎带扎好，最
后将点火针的线接到脉冲器上，这两根线也是不能接反的，不然会点不着火，别忘了把脉冲器的防护罩装好，（警告：燃气灶拆开维修后，在盖上面板前，一定要进行试火检漏，试火检漏无异常后才能装回面板，让用户使用，否则，轻则造成燃气灶内部漏气，导致面板炸裂，重则造成人员中毒。）试火检漏完成后，装上面板，盖上玻璃面板时注意玻璃的孔要对中，然后先装上固定螺母，再盖上水盘，拧上固定螺丝，最后套上装饰环，火盖，旋钮，炉架，组装完成。
第五章炉具安装教程：
拆开包装检查主机是否完好，配件是否齐全，配件有炉架、大小火盖、海棉条，卷尺量取底壳的长度和宽度，在橱柜面开一个与其相对应的孔，将燃气灶翻面，在面板底部边缘粘贴海棉条，把燃气灶放进已经开好孔的台面上，把燃气管套进灶具底部的万向接头，进气口并用卡箍固定拧紧，万向接头，直接安装到灶具进气螺纹口上，并用扳手拧紧，打开气源阀门，用肥皂泡沫检测接口是否漏气，涂抹泡沫在万向接头处，气泡无变化，表明不漏气，将炉头装饰环装到炉头上，然后套上大小火盖，注意火盖与炉头平衡衔接。最后安装炉架，安装1号电池。一般热电偶熄火保护燃气灶装一节电池而离子熄火保护燃气灶一般需要安装两节电池，初次使用燃气灶，打开气源阀门后需要连续点火几次，才能排清管道内空气，火点燃后，若出现燃烧不充分，黄火或离焰等不正常现象，则调节灶具底部风门，一般左风门控制内火焰右风门控制外火焰，调节成蓝色火焰，风门调节完成后，把火力调至最小，把火苗吹灭十秒后用点火器靠近炉头，不能点燃表明燃气灶已经自动切断气源，此时熄火保护功能测试完毕，若发现火点燃气一松手火就灭，或者需超过五秒钟按压旋钮，则可能是中心火盖安装不到位，热电偶没有被直接加热，此时重新安装小火盖即可，如果点火时有火花，但点不着，则可能是电池电压不足或是减压阀压力过大，若点火时听到微弱点火声没有看到火花，通常是电池电压不足，此时应该更换电池，燃气灶安装完毕，关掉源阀门。
第六章炉具常见故障与排除
第1节点火不灵（点不着火）
A、脉冲点火器无电池或电池电压不足——安装电池或更换电池。
B、气源开关未开或气压不足。
C、气压太大造成气流速度太快，冲击电火花——适当调整气源开关开度，以降低
气压。
D、点火针陶瓷破损，造成漏电——更换点火针。
E、点火针连接线破损，造成漏电——更换点火针（应急的情况下用绝缘胶布包好）。
F、点火针油垢多——清理点火针油垢。
G、脉冲地线是否拧紧。
H、电池盒未安装电池或电池正负板装反——应正确安装电池。
I、电源线脱落或松动。
J、点火器内部结构损坏——更换点火器（脉冲）。
第2节火焰异常
第1点离焰
a风门进气孔太大——调整风门。
B气压过大——调整气压。
第2点回火
a强风吹动火焰——避免强风直接吹到火焰。
b气压太低——压力稍微调大一点。
c风门太大——关小风门。
d火盖没放好——调整安装位置
e火盖老化变形——更换火盖
第3点黑烟或黄焰
a风门太小，供氧不足——适当调节风门。
b引射器管内结有蜘蛛网或有异物堵塞——清理异物。
c气质太差——更换气质。
d周围空气中是否有大量灰尘。
第4点使用时火焰小
a火盖出火孔是否被污物堵塞——清理出火孔污物。
b喷嘴堵塞——拧下喷嘴清理干净。
c胶管是否打拆挤压——捋顺胶管。
d气瓶阀门是否完全打开——打开阀门。
E液化气压力太小，应使用专配的调压阀。
F使用天然气，当压力低于50mm水柱时应与燃气公司交涉。第3节漏气或有燃气异味
第1点胶管破裂或未接好——更换胶管并固定。
第2点阀体与气管连接处胶垫是否安装好。
第3点检查气管万向接头是否安装胶垫，或未拧紧。
第4节其它现象
第1点长明火
a总成卡死不复位，更换阀体。
b阀芯卡簧脱落，修理或更换阀体。
c装配精度差，重新装配。
第2点自动熄火
a感应针感应不到温度——调整风门。
b感应针是否安装到位。
c感应针是否坏掉。
第3点熄火有噪声
a关火操作速度太快，关火时动作慢一点。
