发电厂继电保护整定计算原则及整定方法探析
发表时间：2019-01-08T17:12:28.043Z 来源：《电力设备》2018年第24期作者：付树强
[导读] 摘要：随着电力系统的快速发展和全国联网的形成，大型发电机组在电力系统中的作用越来越重要，同时对大型发电机组继电保护的要求也越来越高，大型发电机组继电保护正确、合理的整定计算是提高其应用水平和保证其正确动作的关键和重要环节。
（国家能源集团国神河曲发电有限公司山西河曲 036500）
摘要：随着电力系统的快速发展和全国联网的形成，大型发电机组在电力系统中的作用越来越重要，同时对大型发电机组继电保护的要求也越来越高，大型发电机组继电保护正确、合理的整定计算是提高其应用水平和保证其正确动作的关键和重要环节。由于继电保护整定计算是一项系统性工程，本文将简要论述发电厂继电保护整定计算的特点、基本思想及方法，全面总结河曲电厂一、二期工程电气继电保护整定计算工作取得的经验和存在的问题，并结合河曲电厂继电保护整定计算工作实践进行了专题论述。
关键词：继电保护；整定计算
1 正确的电厂继电保护整定计算工作的必要性
继电保护是电力系统不可分割的一部分，是构成电力系统安全稳定运行的主要防线之一，为此继电保护必须满足“可靠性、选择性、灵敏性、速动性”四个基本要求，除了“可靠性”要依赖继电保护装置本身之外，“选择性、灵敏性、速动性”均取决于保护的定值是否正确、合理，因此做好电厂继电保护定值的整定计算工作是保证电厂安全运行、保证设备安全的必要条件。
2 电厂继电保护整定计算工作与电网整定计算工作的比较及其自身的特点
电力系统由发电、输变电、用电三个环节构成，也可简单地分为电厂和电网。相应地，根据应用对象继电保护也分为电网保护（线路保护）和电厂保护（元件保护）。
发电厂继电保护整定计算是继电保护工作重要组成部分，通常高压母线、主变零序及以外设备的继电保护整定计算属系统部分；高压母线以内设备的继电保护整定计算属电厂部分。两者间有共同之处，都应严格遵循继电保护选择性、速动性、灵敏性、安全可靠性要求的原则。两者间更多的是要相互配合并构成统一的整体，主要围绕着发电厂的发电机、主变压器及厂用系统、自动装置等电气设备元件继电保护（自动装置）的整定计算。本质上讲，电网保护和电厂保护的定值整定计算是相同的，首先研究保护对象发生故障后出现的特征量的变化规律，设计一种自动装置——继电保护，反映该特征量，当特征量达到预定的定值，装置自动动作于断路器切除故障对象。而为了保证继电保护的每一次动作严格地满足选择性、灵敏性、速动性的要求，每种保护的定值需遵循一定的原则进行计算，即整定原则。但是由于保护对象的差别，电厂保护和电网保护在形式上有明显的不同，相对于电网保护种类少、整定原则较规范而言，电厂保护具有明显的特点。
数量多——完整的发电机保护数量多达20种以上种类杂——除了反映工频量的保护外，还有反映非工频量的保护、反映非电量的保护主保护以差动保护为主——差动保护本身具有选择性好、灵敏度高的优点，由于电厂各电气元件两侧电气量易于获得，差动保护在电厂得到广泛应用。
厂用电保护配合复杂——厂用电接线复杂，保护之间的配合难以满足要求；而且大型电动机的自启动电流对保护整定的影响更加严重。
3 电厂继电保护整定计算工作基本思想和基本方法
电厂继电保护整定计算工作的任务就是对各种短路故障和不正常工况进行模拟计算和分析，结合保护装置原理和被保护设备电气特性，为电厂各种继电保护装置给出整定值，使保护装置能满足一次设备和系统的安全运行要求。下面结合河曲电厂一、二期工程继电保护整定计算的工作实际，将基本的整定计算步骤简要介绍如下：
首先需要掌握发电厂主电气系统、厂用系统及所有电气设备情况并建立资料档案，绘制标有主要电气设备参数和电流互感器TA、电压互感器TV变比和等级（5P、10P或TP）的主系统接线图。绘制标有主要电气设备参数和TA、TV变比的高、低压厂用系统接线图。收集全厂电气设备所有电气参数，按发电机、主变压器、高压厂用变压器、低压厂用变压器、电抗器、高压电动机、低压电动机等电气设备分门别类建立参数表。收集全厂电气设备继电保护用TA、TV的型号变比、容量、饱和倍数、准确等级、二次回路的最大负载，建立TA、TV参数表。掌握发电厂内所有高、低压电动机在生产过程中机械负荷的性质（过负荷可能性、重要性），并分类立表。收集并掌握主设备及厂用设备继电保护配置图。收集并掌握主设备和厂用设备继电保护原理展开图与操作控制回路展开图、厂用系统程控联锁图等。收集并掌握主设备及厂用设备与汽轮机、锅炉、电气保护有关的联锁图。收集并掌握主设备及厂用设备继电保护及自动装置的技术说明书、使用说明书及调度下发的最新系统阻抗。
第二步是绘制全厂电气设备等效阻抗图。计算全厂所有主设备、厂用设备的等效标么阻抗并建表。绘制标么阻抗的等效电路图。绘制并归算至各级母线的电源等综合阻抗图（图中标有等效计算阻抗）。绘制并计算不对称短路电流用的正、负、零序阻抗及各序综合阻抗图。
第三步与所在部门（调度部门、值长组、电气运行）确定各种可能的运行方式。根据运行方式确定河曲电厂为大方式选择为系统最大，四台机组运行，厂用电由高厂变供电；小方式选择为系统最小，三台机全停，厂用电由启备变供电。
第四步是进行短路故障计算，编制短路电流计算书。短路电流计算是整定计算工作的重要内容，短路计算的结果是整定定值、保证上下级配合和校验灵敏度的重要参数。短路计算一般采用基于标么值的运算曲线法，通过人工计算得到各个故障点的短路电流，在条件允许时可以借助成熟的整定计算软件进行计算，最后将两种方法得到的计算结果进行比较验证已确保短路电流计算结果的准确性从而得到各个故障点的实际短路电流。
第五步是保护定值的整定，编制定值整定计算书及保护定值通知单。整定计算顺序。计算时可先由400V低压厂用电气设备的整定计算开始，然后逐级从低压厂用变压器、高压电动机、高压厂用变压器向电源侧计算，最后整定计算主设备中发电机变压器组的保护；也可首先计算主设备中发电机变压器组的保护，然后计算厂用系统的继电保护，最后修正主设备的后备保护整定值，并完善整套定方案。
4 河曲电厂继电保护整定计算工作取得的经验
继电保护整定计算工作不只是一项单纯的计算工作，而实际上是一项复杂的系统工程。在整定计算过程中不断积累经验，灵活运用一定的整定技巧，对提高整定计算工作效率和保证计算结果准确都具有重要意义。下面简要介绍一下河曲电厂继电保护整定计算工作中积累
继电保护定值整定计算公式大全 1、负荷计算（移变选择）： cos de N ca wm k P S ?∑= （4-1） 式中 S ca --一组用电设备的计算负荷，kVA ； ∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。 综采工作面用电设备的需用系数K de 可按下式计算 N de P P k ∑+=max 6 .04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ； wm ?cos --一组用电设备的加权平均功率因数 2、高压电缆选择： （1）向一台移动变电站供电时，取变电站一次侧额定电流，即 N N N ca U S I I 13 1310?= = （4-13） 式中 N S —移动变电站额定容量，kV ?A ； N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。 （2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即 3 1112ca N N I I I =+= （4-14） （3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为 3 ca I = （4-15） 式中 ca I —最大长时负荷电流，A ； N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；
N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ?cos 、η wm —加权平均功率因数和加权平均效率。 （4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。 3、 低压电缆主芯线截面的选择 1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算 ① 支线。所谓支线是指1条电缆控制1台电动机。流过电缆的长时最大工作电流即为电动机的额定电流。 N N N N N ca U P I I η?cos 3103?= = （4-19） 式中 ca I —长时最大工作电流，A ； N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ?cos —电动机功率因数； N η—电动机的额定效率。 ② 干线。干线是指控制2台及以上电动机的总电缆。 向2台电动机供电时，长时最大工作电流ca I ，取2台电动机额定电流之和，即 21N N ca I I I += （4-20） 向三台及以上电动机供电的电缆，长时最大工作电流ca I ，用下式计算 wm N N de ca U P K I ?cos 3103?∑= （4-21） 式中 ca I —干线电缆长时最大工作电流，A ； N P ∑—由干线所带电动机额定功率之和，kW ； N U —额定电压，V ；
1、图示kV 35单电源线路,已知线路AB 的最大传输功率为9MW,9.0cos =?,电流互感器变阻抗Ω4.0,变压器额定容量kVA 7500,k ,变比kV 6.6/35，系统最大短路容量
答:限时电流速段保护:动作电流542A,灵敏度2.53,动作时间1s ；过电流保护：动作电流406Ａ，近后备灵敏度3.37，远后备灵敏度2.28，动作时间3.5s 。 4、图示网络，已知A 电源Ω=15min A X ，Ω=20max .A X ，B 电源Ω=20min B X ，Ω=25max .B X ，
选择性, 确定各过电流保护的动作时间及哪些保护要装设方向元件。
答:动作电流614Ａ；灵敏系数2.22。 (2)零序电流保护在输电线路上单相接地时保护区有多少公里? 答: (1)误动； (2)km 8.228。 18、某kV 110变电站装设了零序功率方向继电器。已知系统的等值电抗21X X =，在变电站kV 110母线上三相短路的短路电流为kA 8.5，单相接地短路时零序电流kA I k 5.2)1(0=，零序功率方向继电器的最小动作功率VA 5.1，输电线路的电抗km X /4.01Ω=，km X /4.10Ω=，装于变电站的零序电流互感器的变比为3000/5，问： (1) 在输电线路距保护安装处km 120的地方发生单相接地短路时，零序功率方向继电器的灵敏度为多少?
(2) 为保证灵敏系数等于1.5，此零序功率方向继电器在单相接地短路时保护范围是多少公里? 答:(1)2.97； (2)km 175。 19、网络参数如图，已知： （1）网络的正序阻抗km Z/ 45 .0 1 Ω =，阻抗角 65； （2）线路上采用三段式距离保护，阻抗元件采用方向阻抗继电器，阻抗继电器最灵敏角 65，阻抗继电器采用0°接线； （3）线路AB、BC的最大负荷电流400Ａ，第Ⅲ段可靠系数为7.0，9.0 cos= ?； （4）变压器采用差动保护，电源相间电势为kV 115； （5）A电源归算至被保护线路电压等级的等效阻抗为Ω =10 A X；B电源归算至被保护
微机保护装置定值整定原则 一、线路保护测控装置 装置适用于10/35kV的线路保护，对馈电线，一般设置三段式电流保护、低周减载、三相一次重合闸和后加速保护以及过负荷保护，每个保护通过控制字可投入和退出。为了增大电流速断保护区，可引入电压元件，构成电流电压连锁速断保护。在双电源线路上，为提高保护性能，电流保护中引入方向元件控制，构成方向电流保护。其中各段电流保护的电压元件和方向元件通过控制字可投入和退出。 （一）电流速断保护（Ⅰ段） 作为电流速断保护，电流整定值I dzⅠ按躲过线路末端短路故障时流过保护的最大短路电流整定，时限一般取0～0.1秒，写成表达式为： I dzⅠ=KI max I max =E P/(Z P min+Z1L) 式中:K为可靠系数，一般取1.2～1.3; I max为线路末端故障时的最大短路电流; E P 为系统电压； Z P min为最大运行方式下的系统等效阻抗； Z1为线路单位长度的正序阻抗； L为线路长度 （二）带时限电流速断保护（Ⅱ段）
带时限电流速断保护的电流定值I dzⅡ应对本线路末端故障时有不小于1.3～1.5的灵敏度整定，并与相邻线路的电流速断保护配合，时限一般取0.5秒，写成表达式为： I dz.Ⅱ=KI dzⅠ.2 式中:K为可靠系数，一般取1.1～1.2; I dzⅠ.2为相邻线路速断保护的电流定值 （三）过电流保护（Ⅲ段） 过电流保护定值应与相邻线路的延时段保护或过电流保护配合整定，其电流定值还应躲过最大负荷电流，动作时限按阶梯形时限特性整定，写成表达式为： I dz.Ⅲ=K max｛I dzⅡ.2 ,I L｝ 式中:K为可靠系数，一般取1.1～1.2; I dzⅡ.2为相邻线路延时段保护的电流定值; I L 为最大负荷电流 （四）反时限过流保护 由于定时限过流保护（Ⅲ段）愈靠近电源，保护动作时限愈长，对切除故障是不利的。为能使Ⅲ段电流保护缩短动作时限，第Ⅲ段可采用反时限特性。 反时限过电流保护的电流定值按躲过线路最大负荷电流条件整定，本线末端短路时有不小于1.5的灵敏系数，相邻线路末端短路时,灵敏系数不小于1.2,同时还要校核与相邻上下一级保护的配合情况。
继电保护科学和技术是随电力系统的发展而发展起来的。电力系统发生短路是不可避免的，为避免发电机被烧坏发明了断开短路的设备，保护发电机。由于电力系统的发展，熔断器已不能满足选择性和快速性的要求，于1890年后出现了直接装于断路器上反应一次电流的电磁型过电流继电器。19世纪初，继电器才广泛用于电力系统保护，被认为是继电保护技术发展的开端。1901年出线了感应型过电流继电器。1908年提出了比较被保护元件两端电流的电流差动保护原理。1910年方向性电流保护开始应用，并出现了将电流与电压相比较的保护原理。1920年后距离保护装置的出现。1927年前后，出现了利用高压输电线载波传送输电线路两端功率方向或电流相位的高频保护装置。1950稍后，提出了利用故障点产生的行波实现快速保护的设想。1975年前后诞生了行波保护装置。1980年左右工频突变量原理的保护被大量研究。1990年后该原理的保护装置被广泛应用。与此同时，继电保护装置经历了机电式保护装置、静态继电保护装置和数字式继电保护装置三个发展阶段。20世界50年代，出现了晶体管式继电保护装置。20世纪70年代，晶体管式保护在我国被大量采用。20世纪80年代后期，静态继电保护由晶体管式向集成电路式过度，成为静态继电保护的主要形式。20世纪60年代末，有了用小型计算机实现继电保护的设想。20世纪70年代后期，出现了性能比较完善的微机保护样机并投入系统试运行。80年代，微机保护在硬件结构和软件技术方面已趋成熟。进入90年代，微机保护以在我国大量应用。20世纪90年代后半期，继电保护技术与其他学科的交叉、渗透日益深入。为满足电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求，充分发挥继电保护装置的效能，必须合理的选择保护的定值，以保持各保护之间的相互配合关系。做好电网继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。 电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断注入新活力。未来继电保护的发展趋势是向计算机化、网络化保护、控制、测量、数据通信一体化智能化发展。 随着电力系统的高速发展和计算机技术、通信技术的进步，继电保护技术面临着进一步发展的趋势。其发展将出现原理突破和应用革命，发展到一个新的水平。这对继电保护工作者提出了艰巨的任务，也开辟了活动的广阔天地。
2三段式电流保护的整定计算 1、瞬时电流速断保护 整定计算原则：躲开本条线路末端最大短路电流 整定计算公式： 式中： Iact——继电器动作电流 Kc——保护的接线系数 IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。 K1rel——可靠系数，一般取1.2～1.3。 I1op1——保护动作电流的一次侧数值。 nTA——保护安装处电流互感器的变比。 灵敏系数校验：
式中： X1— —线 路的 单位 阻抗， 一般 0.4Ω /KM； Xsmax ——系统最大短路阻抗。 要求最小保护范围不得低于15%～20%线路全长，才允许使用。 2、限时电流速断保护 整定计算原则： 不超出相邻下一元件的瞬时速断保护范围。所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。故： 式中： KⅡrel——限时速断保护可靠系数，一般取1.1～1.2； △t——时限级差，一般取0.5S； 灵敏度校验：
规程要求： 3、定时限过电流保护 定时限过电流保护一般是作为后备保护使用。要求作为本线路主保护的后备 以及相邻线路或元件的远后备。 动作电流按躲过最大负荷 电流整定。 式中： KⅢrel——可靠系数，一般 取1.15～1.25； Krel——电流继电器返回系数，一般取0.85～0.95； Kss——电动机自起动系数，一般取1.5～3.0； 动作时间按阶梯原则递推。 灵敏度分别按近后备和远后备进行计算。 式中： Ikmin——保护区末端短路时，流经保护的最小短路电流。即：最小运行方式下，两相相间短路电流。 要求：作近后备使用时，Ksen≥1.3～1.5 作远后备使用时，Ksen≥1.2
三、分析计算题 3在图1所示网络中的AB 、BC 、BD 、DE 上均装设了三段式电流保护；保护均采用了三相完全星形接法；线路 AB 的最大负荷电流为200A ，负荷自启动系数 1.5ss K =， 1.25I rel K =， 1.15II rel K =， 1.2III rel K =，0.85re K =，0.5t s ?=； 变压器采用了无时限差动保护；其它参数如图所示。图中各电抗值均已归算至115kV 。试计算AB 线路各段保护的启动电流和动作时限，并校验II 、III 段的灵敏度。 X X 1s = 图1 系统接线图 图2系统接线图 3答：（1）短路电流计算。选取图 3中的1K 、2K 、3K 点作为计算点。 2 K 3 图3 三相短路计算结果如表1所示。 表1 三相短路计算结果 （2）电流保护I 段 (3).1 1.max 1.25 1.795 2.244(kA)I I set rel K I K I ==?，10()I t s = （3）电流保护II 段 (3).3 2.max 1.25 1.253 1.566(kA)I I set rel K I K I ==?，.1.3 1.15 1.566 1.801(kA)II II I set rel set I K I ==? 灵敏度校验：(2) (3)1.min 1.min 1.438(kA)K K I =，(2)1.min .1.1 1.4380.7981.801II K sen II set I K I ==，不满足要求。 与保护3的II 段相配合：保护3的II 段按可伸入变压器而不伸出变压器整定。 (3) .3 3.max 1.150.499 0.574(kA)II II set rel K I K I ==?，.1.3 1.150.574 0.660(kA)II II II set rel set I K I ==? 灵敏度校验：(2)1.min .1 .1 1.438 2.1790.660II K sen II set I K I ==，满足要求。
电厂继电保护整定计算管理系统 摘要:本文介绍、分析了电厂继电保护整定计算特点及现状,提出了针对电厂继电保护实际情况,基于面向对象技术、数据库技术和图形化界面的电厂继电保护整定管理的软件系统,提出了基于保护装置的整定方法,阐述了该系统的设计思想、功能以及主要特点。 关键词: 继电保护计算保护装置整定管理 1 引言 随着继电保护技术的飞速发展,微机保护的装置逐渐投入使用,由于生产厂家的不同、开发时间的先后,微机保护呈现丰富多彩、各显神通的局面,但基本原理及要达到的目的基本一致.发电厂继电保护的整定计算与定值管理是一项重要的基础技术工作,其内容繁杂、技术要求高,现阶段的手工整定计算和人工管理远远不能满足电力安全生产的要求。电力系统继电保护的计算机整定计算已发展得相当成熟,定值管理也逐步数据库化。 目前,整定计算软件普遍采用的方法是整定原则程序法,就是根据应用要求归纳总结所有可能涉及到的整定原则,再按照这些整定原则进行编程实现。因此,本文介绍一种采用面向对象技术和数据库技术,基于保护装置整定的继电保护计算及管理软件。该软件结合了保护装置的不同特点,实现了保护定值与保护装置的统一,具有较强的通用性和实用性,提高了电力系统继电保护运行管理水平。 2 系统核心思想介绍 2.1基于保护装置的整定计算 实际上,根据保护原理整定得到的定值还往往不是保护装置的定值,只是整定工作的一个环节,或者说只是所需定值的一部分,而整定计算的最终目的是得到保护装置所需的全部的、直接用于输入装置的定值,所以采用面向保护装置整定的思想是完整的解决方案,更接近于整定工作的本质需求。 面向保护装置整定的基本思想是:首先选定某一保护装置或添加一种新的保护装置,设置该保护装置的类型(线路保护、变压器保护、母线保护),并选定该保护装置所包含的功能(如:变压器差动保护、变压器后备保护、瓦斯保护…),软件针对用户定制好的保护装置自动进行整定,得到默认定值单模板下的定值单;用户可以根据需要,修改定值单模板,定制个性化模板;也可以导入以前使用的word格式或excel格式的定值单模板,稍加修改即可。 随着发电系统的发展,继电保护新装置的发展速度很快,保护装置生产厂家多、品种繁。特别是进入微机保护时代后,同一电压等级同一元件的保护装置整定的定值项目不统一,不同厂家的不同电压等级、不同元件的保护装置定值项目
继电保护整定计算公式汇编 为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下： 一、电力变压器的保护： 1、瓦斯保护： 作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KVA以上的油浸变压器，均应装设瓦斯保护。 （1）重瓦斯动作流速：0.7～1.0m/s。 （2）轻瓦斯动作容积：S b＜1000KVA：200±10%cm3；S b在1000～15000KVA：250±10%cm3；S b在15000～100000KVA：300±10%cm3；S b＞100000KVA：350±10%cm3。 2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。包括平衡线圈I、 II及差动线圈。 3、电流速断保护整定计算公式： （1）动作电流：I dz=K k×I(3)dmax2 继电器动作电流： 其中：K k—可靠系数，DL型取1.2，GL型取1.4；K jx —接线系数，接相上为1，相差上为 I(3)dmax2—变压器二次最大三相短路电流；K i—电流互感器变比；K u—变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为： 其中：K k—可靠系数，取3～6。 K jx —接线系数，接相上为1，相差上为；I1e—变压器一次侧额定电流；K i—电流互感器变比 （2）速断保护灵敏系数校验： 其中：I(2)dmin1—变压器一次最小两相短路电流；I dzj —速断保护动作电流值；K i—电流互感器变比 4、过电流保护整定计算公式： （1）继电器动作电流： 其中：K k—可靠系数，取2～3（井下变压器取2）。K jx —接线系数，接相上为1，相差上为 I1e—变压器一次侧额定电流；K f—返回系数，取0.85；K i—电流互感器变比 （2）过流保护灵敏系数校验： 其中：I(2)dmin2—变压器二次最小两相短路电流I dzj —过流保护动作电流值；K i—电流互感器变比； K u—变压器的变比 过流保护动作时限整定：一般取1～2S。 5、零序过电流保护整定计算公式： （1）动作电流： 其中：K k—可靠系数，取2。
发电机保护装置主要定值整定原则 （仅供参考） DGP-11数字发电机差动保护装置 DGP-12数字发电机后备保护装置 DGP-13数字发电机接地保护装置 北京美兰尼尔电子技术有限公司
1 DGP-11 数字发电机差动保护主要定值整定原则 纵差保护 1.1.1 差动速断保护动作电流整定 差动速断保护动作电流一般按躲过机组非同期合闸产生的最大不平衡电流整定。一般可取3～4倍额定电流。 1.1.2 比率差动保护 1.1. 2.1 最小动作电流（I do）整定 I do为差动保护最小动作电流值，应按躲过正常发电机额定负载时的最大不平衡 ）整定，即： 电流（I unb ·o 或I do=K k×2× I do =K k·I unb ·o 式中：K k—可靠系数，取； I unb·o—发电机额定负荷状态下，实测差动保护中的不平衡电流； I f2n—发电机二次额定电流。 一般可取I do=（～0.3 I n），通常整定为0.2 I n。如果实测I unb 较大，则 ·o 增大的原因，并予消除，避免因I do整定过大而掩盖一、二次应尽快查清I unb ·o 设备的缺陷或隐患。 发电机内部短路时，特别是靠近中性点经过渡电阻短路时，机端或中性点侧的三相电流可能不大，为保证内部短路时的灵敏度，最小动作电流I do不应无根据地增大。 1.1. 2.2 拐点电流定值（I ro）整定 定子电流等于或小于额定电流时，差动保护不必具有制动特性，因此，I ro 可整定为： I ro=（～）I f2n 1.1. 2.3 比率制动系数（K）整定 发电机差动保护比率制动系数按下式整定： K=K k·K ap·K cc·K er 式中：K k—可靠系数，取； K ap—非周期分量系数，取； K cc—电流互感器同型系数，取； K er—电流互感器比误差，取。 在工程实用中，通常为安全可靠取K=。 1.1. 2.4 灵敏度校验 按上述原则整定的比率制动特性的差动保护，当发电机机端两相金属性短路时，差动保护的灵敏度一定满足要求，不必进行灵敏度校验。 横差保护
发电厂继电保护整定计算原则及整定方法探析 发表时间：2019-01-08T17:12:28.043Z 来源：《电力设备》2018年第24期作者：付树强 [导读] 摘要：随着电力系统的快速发展和全国联网的形成，大型发电机组在电力系统中的作用越来越重要，同时对大型发电机组继电保护的要求也越来越高，大型发电机组继电保护正确、合理的整定计算是提高其应用水平和保证其正确动作的关键和重要环节。 （国家能源集团国神河曲发电有限公司山西河曲 036500） 摘要：随着电力系统的快速发展和全国联网的形成，大型发电机组在电力系统中的作用越来越重要，同时对大型发电机组继电保护的要求也越来越高，大型发电机组继电保护正确、合理的整定计算是提高其应用水平和保证其正确动作的关键和重要环节。由于继电保护整定计算是一项系统性工程，本文将简要论述发电厂继电保护整定计算的特点、基本思想及方法，全面总结河曲电厂一、二期工程电气继电保护整定计算工作取得的经验和存在的问题，并结合河曲电厂继电保护整定计算工作实践进行了专题论述。 关键词：继电保护；整定计算 1 正确的电厂继电保护整定计算工作的必要性 继电保护是电力系统不可分割的一部分，是构成电力系统安全稳定运行的主要防线之一，为此继电保护必须满足“可靠性、选择性、灵敏性、速动性”四个基本要求，除了“可靠性”要依赖继电保护装置本身之外，“选择性、灵敏性、速动性”均取决于保护的定值是否正确、合理，因此做好电厂继电保护定值的整定计算工作是保证电厂安全运行、保证设备安全的必要条件。 2 电厂继电保护整定计算工作与电网整定计算工作的比较及其自身的特点 电力系统由发电、输变电、用电三个环节构成，也可简单地分为电厂和电网。相应地，根据应用对象继电保护也分为电网保护（线路保护）和电厂保护（元件保护）。 发电厂继电保护整定计算是继电保护工作重要组成部分，通常高压母线、主变零序及以外设备的继电保护整定计算属系统部分；高压母线以内设备的继电保护整定计算属电厂部分。两者间有共同之处，都应严格遵循继电保护选择性、速动性、灵敏性、安全可靠性要求的原则。两者间更多的是要相互配合并构成统一的整体，主要围绕着发电厂的发电机、主变压器及厂用系统、自动装置等电气设备元件继电保护（自动装置）的整定计算。本质上讲，电网保护和电厂保护的定值整定计算是相同的，首先研究保护对象发生故障后出现的特征量的变化规律，设计一种自动装置——继电保护，反映该特征量，当特征量达到预定的定值，装置自动动作于断路器切除故障对象。而为了保证继电保护的每一次动作严格地满足选择性、灵敏性、速动性的要求，每种保护的定值需遵循一定的原则进行计算，即整定原则。但是由于保护对象的差别，电厂保护和电网保护在形式上有明显的不同，相对于电网保护种类少、整定原则较规范而言，电厂保护具有明显的特点。 数量多——完整的发电机保护数量多达20种以上种类杂——除了反映工频量的保护外，还有反映非工频量的保护、反映非电量的保护主保护以差动保护为主——差动保护本身具有选择性好、灵敏度高的优点，由于电厂各电气元件两侧电气量易于获得，差动保护在电厂得到广泛应用。 厂用电保护配合复杂——厂用电接线复杂，保护之间的配合难以满足要求；而且大型电动机的自启动电流对保护整定的影响更加严重。 3 电厂继电保护整定计算工作基本思想和基本方法 电厂继电保护整定计算工作的任务就是对各种短路故障和不正常工况进行模拟计算和分析，结合保护装置原理和被保护设备电气特性，为电厂各种继电保护装置给出整定值，使保护装置能满足一次设备和系统的安全运行要求。下面结合河曲电厂一、二期工程继电保护整定计算的工作实际，将基本的整定计算步骤简要介绍如下： 首先需要掌握发电厂主电气系统、厂用系统及所有电气设备情况并建立资料档案，绘制标有主要电气设备参数和电流互感器TA、电压互感器TV变比和等级（5P、10P或TP）的主系统接线图。绘制标有主要电气设备参数和TA、TV变比的高、低压厂用系统接线图。收集全厂电气设备所有电气参数，按发电机、主变压器、高压厂用变压器、低压厂用变压器、电抗器、高压电动机、低压电动机等电气设备分门别类建立参数表。收集全厂电气设备继电保护用TA、TV的型号变比、容量、饱和倍数、准确等级、二次回路的最大负载，建立TA、TV参数表。掌握发电厂内所有高、低压电动机在生产过程中机械负荷的性质（过负荷可能性、重要性），并分类立表。收集并掌握主设备及厂用设备继电保护配置图。收集并掌握主设备和厂用设备继电保护原理展开图与操作控制回路展开图、厂用系统程控联锁图等。收集并掌握主设备及厂用设备与汽轮机、锅炉、电气保护有关的联锁图。收集并掌握主设备及厂用设备继电保护及自动装置的技术说明书、使用说明书及调度下发的最新系统阻抗。 第二步是绘制全厂电气设备等效阻抗图。计算全厂所有主设备、厂用设备的等效标么阻抗并建表。绘制标么阻抗的等效电路图。绘制并归算至各级母线的电源等综合阻抗图（图中标有等效计算阻抗）。绘制并计算不对称短路电流用的正、负、零序阻抗及各序综合阻抗图。 第三步与所在部门（调度部门、值长组、电气运行）确定各种可能的运行方式。根据运行方式确定河曲电厂为大方式选择为系统最大，四台机组运行，厂用电由高厂变供电；小方式选择为系统最小，三台机全停，厂用电由启备变供电。 第四步是进行短路故障计算，编制短路电流计算书。短路电流计算是整定计算工作的重要内容，短路计算的结果是整定定值、保证上下级配合和校验灵敏度的重要参数。短路计算一般采用基于标么值的运算曲线法，通过人工计算得到各个故障点的短路电流，在条件允许时可以借助成熟的整定计算软件进行计算，最后将两种方法得到的计算结果进行比较验证已确保短路电流计算结果的准确性从而得到各个故障点的实际短路电流。 第五步是保护定值的整定，编制定值整定计算书及保护定值通知单。整定计算顺序。计算时可先由400V低压厂用电气设备的整定计算开始，然后逐级从低压厂用变压器、高压电动机、高压厂用变压器向电源侧计算，最后整定计算主设备中发电机变压器组的保护；也可首先计算主设备中发电机变压器组的保护，然后计算厂用系统的继电保护，最后修正主设备的后备保护整定值，并完善整套定方案。 4 河曲电厂继电保护整定计算工作取得的经验 继电保护整定计算工作不只是一项单纯的计算工作，而实际上是一项复杂的系统工程。在整定计算过程中不断积累经验，灵活运用一定的整定技巧，对提高整定计算工作效率和保证计算结果准确都具有重要意义。下面简要介绍一下河曲电厂继电保护整定计算工作中积累
15、已知保护2、3、4、5的最大动作时限，试计算保护1电流III段的动作 时限. 答：根据过电流保护动作时限的整定原则：过电流保护的动作时限按阶梯原则整定，还需要与各线路末端变电所母线上所有出线保护动作时限最长者配合。 保护1所在线路末端B母线上出线动作时间最长的是t4max = 2.5s，则保护1的过电 流保护的动作时限为t^t4max+A t =2.5 + 0.5 = 3so 16. Z1—0.4Q/km;K I? =1.25;K" rei =1.1;K 川rei =1.2;Kss=1.5;Kre=0.85;K 试对保护1进行三段式电流保护整定计算， 并计算继电器的动作电流。 / k1 / k2 答：（1）保护1电流I段整定计算： ①求动作电流。按躲过最大运行方式下本线路末端（即 K1点）三相短路时流 过保护的最大短路电流来整定，即 I oP严 Kl i ?I Khx 二K L, = E；=1.25X ".［叮3=2.652（KA） Z smin +Z1L1 4 + 0.4"5 采用两相不完全星形接线方式时流过继电器的动作电流为 =丛=遊= A） K TA 60 第I段为电流速断，动作时间为保护装置的固有动作时间，即t；=0(s) ③灵敏系数校验，即求保护范围。 在最大运行方式下发生三相短路时的保护范围为 TA—300/5 0 A 35kV O QF Z Z s -max— — B C I 15km 2 I 35km / 3 I t3.max=0.5s QF2 I L.ma; K— 230A /Q F3「 Z s-min=4 Q I OP1 ? I OP J ②求 动作时 限。 1 =5Q
继电保护整定原则 一、线路保护 1、差动电流速断保护： 躲过设备启动时最大暂态电流引起的不平衡电流、最大外部短路时的不平衡电流。 2、纵差保护： 纵差保护最小动作电流的整定按躲过设备启动过程中时的不平衡电流。 （比率制动系数K：按最大外部短路电流下差动保护不误动的条件，计算最大制动系数。） 3、瞬时电流速断保护： 按躲过线路末端最大故障电流整定。 4、定时限电流速断保护： 按躲过相邻元件末端最大三相短路电流或相邻元件电流速断保护的动作电流配合，按两个条件中较大整定。 5、过电流保护： 按躲过分支线上设备最大起动电流之和来整定 6、过负荷保护： 按额定负荷电流整定 7、低电压保护： 按躲过保证设备起动时供电母线的最小允许电压，并计入可靠系数及电压继电器的返回系数。 8、过热保护： 过热保护涉及发热时间常数Tfr和散热时间Tsr二个定值。 发热时间常数Tfr
发热时间常数Tfr应由电动机制造厂提供，若制造厂没有提供该值，则可按估算方法进行。 散热时间Tsr 按电动机过热后冷却至常态所需时间整定。 8、接地保护： 按躲过外部最小单相接地故障电流。 （保护装置的一次动作电流，按躲过被保护分支外部单相接地故障时，从被保护元件流出的电容电流及按最小灵敏系数1.25整定。） 二、变压器保护整定原则 1、差动电流速断保护： 1）、躲开变压器的最大负荷电流。 2）、躲开外部短路时的最大不平衡电流。 3）、躲开变压器最大励磁涌流。 3、零序差动保护： 1）按躲过外部单相接地短路时的不平衡电流整定 2）按躲变压器低压侧母线三相短路电流整定 3）按躲过分支线上需要自起动的电动机的最大起动电流之和，即 4）低压侧零序过电流保护的整定计算 5）按躲过正常运行时变压器低压侧中性线上流过的最大不平衡电流 4、高压侧过负荷保护： 对称过负荷保护的动作电流，按躲过额定电流整定
电磁起动器过流整定、校验计算公式（三大保护第8 页） 1、lz < le （三大保护第8页第9条） Iz-电子保护器的过流定值，取电动机额定电流近似值A le=电动机的额定电流值A 660V设备：lz=1.1le ；1140V设备：lz=0.65le; 10Kv 设备：lz=P/13；（电工口诀158页） 当运行中电流超过lz 时，即视为过载，电子保护器延时动作;当运行中电流达到lz 的8 倍及以上时，即视为短路，电子保护器损失动作。2、校验：（三大保护第8页第10条） 公式：ld （2）/8lz> 1.2 馈电开关的过流整定、短路整定、校验公式（三大保护第8页） 1 、过流整定： 1）：总负荷：刀P N= X KW 2）:整定电流值：l z=Kx （=0.5?1 ）*X*电压系数（1.1 或0.65 ） 2、短路电流计算 2 . 1干线计算步骤：
2.1.1短路整定公式：（三大保护第6 页第6条） 1）:总负荷：刀P N= X KW 2）：最大负荷：P max= Y KW 3） :短路电流值：I d=I Qe+Kx ?刀|e=8Y*电压系数（1.1或 0.65 ）+ （0.5?1 ）x（X-丫）* 电压系数（1.1 或0.65 ） 2.2、支线计算步骤： 2.2.1短路整定公式：（三大保护第6 页第6条） 1）：总负荷：刀P N= X KW 2）：最大负荷：P max= Y KW 3）：短路电流值：|d=| Qe=8|e=8|z 3、短路电流计算校验：下述为举例 电缆型号：（如：3 X 70+1 X 16型电缆的电阻、电抗） 已知：L=50m 查：井下低压电网短路保护装置的整定细则：附录三表5（三大保护37 页）， 得：R O=0.315 Q/KM X 0=0.078 O/KM R1=0.315 X 0.05=0.01575 Q
矿井供电系统继电保护配置 与整定计算规范 1范围 本标准规定了矿井供电系统的线路、变压器、电动机的继电保护配置及定值整定计算的原则、方法和具体要求。 本标准适用于矿井供电系统的线路、变压器、电动机的继电保护运行整定。 本标准以微机型继电保护装置为主要对象，对于非微机型装置可参照执行。 2规范性引用文件及参考文献 2.1 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 《煤矿安全规程》国家安全生产监督管理总局国家煤矿安全监察局2011年版 《矿山电力设计规范》GB50070-2009 中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检疫总局 《煤矿井下供配电设计规范》GB50417-2007 中华人民共和国建设部《煤矿井下低压电网短路保护装置的整定细则》原煤炭部煤生字[1998]第237号 《继电保护及安全自动装置技术规程》GB/T 14285—2006 中华人民共和国国家标准化委员会 《3-110kv电网继电保护装置运行整定规程》DL/T 584—2007 中华人民共和国国家发展和改革委员会 2.2参考文献 《煤矿电工手册》第二分册：矿井供电（上）（下）1999年2月第1版 3.术语与定义 3.1 进线开关：指变电所进线开关。 3.2 出线开关：指变电所馈出干线开关。 3.3 负荷开关：指直接控制电动机、变压器的高压开关。 3.4 母联开关：指变电所高压母线分段开关。 3.5 配合 电力系统中的保护互相之间应进行配合。根据配合的实际情况，通常可将之分为完全配合、不完全配合、完全不配合三类。 完全配合：指需要配合的两保护在保护范围和动作时间上均能配合，即满足
大学200 －200 学年第( )学期考试试卷 课程代码 3042100 课程名称电力系统继电保护原理考试时间120 分钟 阅卷教师签字： 一、填空题（每空1分，共18分） 1、电力系统发生故障时，继电保护装置应将部分切除，电力系统出现不正常工作 时，继电保护装置一般应。 2、继电保护的可靠性是指保护在应动作时，不应动作时。 3、瞬时电流速断保护的动作电流按大于本线路末端的整定，其 灵敏性通常用 来表示。 4、距离保护是反应的距离，并根据距离的远近确定的—种保护。 5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过 渡电阻的影响最大， 受过渡电阻的影响最小。 6、线路纵差动保护是通过比较被保护线路首末端电流的和的原理实现 的，因此它不反应。 7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的分量，其 中以为主。 8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动， 即， 和。 二、单项选择题（每题1分，共12分）
1、电力系统最危险的故障是（ ）。 （A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ ） 。 （A ） 1sen K < （B ）1sen K = （C ）1sen K > 3、定时限过电流保护需要考虑返回系数，是为了（ ）。 （A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性 4、三段式电流保护中，保护范围最小的是（ ） （A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护 5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 6、有一整定阻抗为860set Z =∠?Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠?Ω时， 该继电器处于 （ ）状态。 （A ）动作 （B ）不动作 （C ）临界动作 7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ ）。 （A ）大于1，并取可能的最小值 （B ）大于1，并取可能的最大值 （C ）小于1，并取可能的最小值 8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ ）。 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 9、被保护线路区内短路并伴随通道破坏时，对于相差高频保护（ ） （A ）能正确动作 （B ）可能拒动 （C ）可能误动 10、如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k 点短路，若A-B 线路通道故障，则保护1、2将（ ）。 （A ）均跳闸 （B ）均闭锁 （C ）保护1跳闸，保护2 闭锁 图1 11、变压器的电流速断保护与( )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。 （A ）过电流 （B ）过负荷 （C ）瓦斯 12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ ）选择。 A B C D

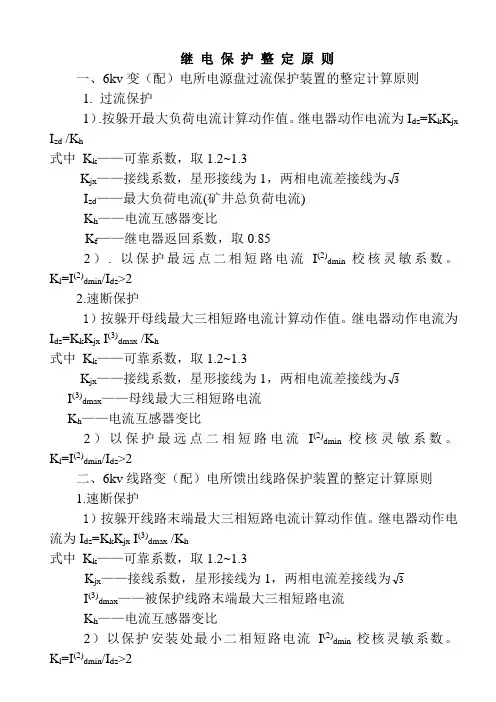

继电保护整定原则 一、6kv变（配）电所电源盘过流保护装置的整定计算原则 1. 过流保护 1）.按躲开最大负荷电流计算动作值。继电器动作电流为I dz=K k K jx I zd /K h 式中K k——可靠系数，取1.2~1.3 K jx——接线系数，星形接线为1，两相电流差接线为3 I zd——最大负荷电流(矿井总负荷电流) K h——电流互感器变比 K f——继电器返回系数，取0.85 2）. 以保护最远点二相短路电流I(2)dmin校核灵敏系数。K l=I(2)dmin/I dz>2 2.速断保护 1）按躲开母线最大三相短路电流计算动作值。继电器动作电流为I dz=K k K jx I(3)dmax /K h 式中K k——可靠系数，取1.2~1.3 K jx——接线系数，星形接线为1，两相电流差接线为3 I(3)dmax——母线最大三相短路电流 K h——电流互感器变比 2）以保护最远点二相短路电流I(2)dmin校核灵敏系数。K l=I(2)dmin/I dz>2 二、6kv线路变（配）电所馈出线路保护装置的整定计算原则 1.速断保护 1）按躲开线路末端最大三相短路电流计算动作值。继电器动作电流为I dz=K k K jx I(3)dmax /K h 式中K k——可靠系数，取1.2~1.3 K jx——接线系数，星形接线为1，两相电流差接线为3 I(3)dmax——被保护线路末端最大三相短路电流 K h——电流互感器变比 2）以保护安装处最小二相短路电流I(2)dmin校核灵敏系数。K l=I(2)dmin/I dz>2
