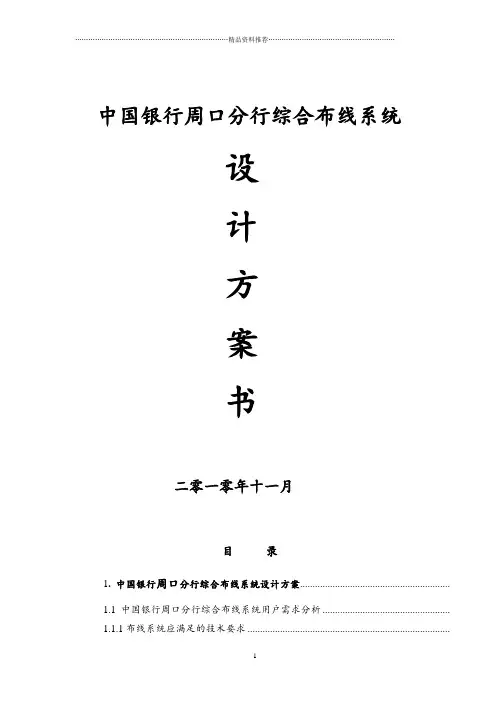

中国银行周口分行综合布线系统
设
计
方
案
书
二零一零年十一月
目录
1.中国银行周口分行综合布线系统设计方案............................................................
1.1 中国银行周口分行综合布线系统用户需求分析 ...................................................
1.1.1布线系统应满足的技术要求 .................................................................................
.1.2实现此种功能的网络技术及所需的带宽 .............................................................
1.1.3此种网络技术需要的介质 ...................................................................................
1.1.4客户的布线规模 .....................................................................................................
1.1.5用户的土建进度 .....................................................................................................
1.2建筑物的具体情况 ....................................................................................................
1.3 布线系统拓扑结构 ...................................................................................................
1.4综合布线系统设计方案 ............................................................................................
1.4.1设计目标 .................................................................................................................
1.4.2采用的布线系统 .....................................................................................................
1.4.3设计参考标准： .....................................................................................................
1.5 总体方案设计说明 .................................................................................................
1.6 各子系统方案设计 ...................................................................................................
1.6.1工作区子系统 .........................................................................................................
1.6.2水平子系统 .............................................................................................................
1.6.3楼内垂直子系统 .....................................................................................................
1.6.4管理子系统 .............................................................................................................
1.6.5设备间子系统 .........................................................................................................
1.8中国银行周口分行综合布线系统设计方案特点综述 ............................................
2.工期计划和对环境及土建配合的建议及要求...........................................................
2.1工期计划 ....................................................................................................................
2.2对环境及土建配合的建议及要求 ............................................................................
3.工程管理与实施 ...........................................................................................................
3.1执行标准 ....................................................................................................................
3.2光纤的敷设 ................................................................................................................
3.3铜缆的敷设 ................................................................................................................
3.3.1 保证线缆的弯曲半径 ............................................................................................
3.3.2 避免线缆束扎过紧 ................................................................................................
3.3.3 防止线缆扭结 ........................................................................................................
3.3.4线缆的牵引 .............................................................................................................
3.4信息插座及配线架的施工 ........................................................................................
.5 信息插座的安装和线缆桥架的敷设 .......................................................................
3.6机架、机柜的安装 ....................................................................................................
3.7工程实施 ....................................................................................................................
4. 项目管理与实施 .........................................................................................................
4.1质量管理计划 ............................................................................................................
4.2质量保证及措施 ........................................................................................................
4.3施工队伍的严格工艺管理 ........................................................................................
4.4安全管理计划 ............................................................................................................
4.6施工现场环境管理 ....................................................................................................
4.7布线施工计划 ............................................................................................................
4.8工程进度计划表 ........................................................................................................
4.9会议及报告 ................................................................................................................
4.10项目管理人员组成 ..................................................................................................
4.11项目管理结构表 ......................................................................................................
5.测试与验收 ...................................................................................................................
5.1总则 ............................................................................................................................
5.2 铜缆测试 ...................................................................................................................
5.3光纤测试 ....................................................................................................................
5.4现场测试验收 ............................................................................................................
5.5测试及验收步骤 ........................................................................................................
6.对用户培训、支持与保证...........................................................................................
6.1技术培训 ....................................................................................................................
6.2现场培训 ....................................................................................................................
7.保修服务 .......................................................................................................................
7.1保修服务内容 ............................................................................................................
7.2保养内容和计划 ........................................................................................................
8.技术服务 .......................................................................................................................
9.广泛的销售服务 ...........................................................................................................
10.质量保证与系统应用保证 .........................................................................................
10.1质量保证 ..................................................................................................................
.2系统应用保证 ..........................................................................................................
11.系统报价(含材料报价及工程报价) ..........................................................................
12.材料配臵表 .................................................................................................................
13.有计图纸...................................................................................................
.中国银行周口分行综合布线系统设计方案
1.1 中国银行周口分行综合布线系统用户需求分析
1.1.1布线系统应满足的技术要求
本工程是中国银行周口分行综合布线系统建设。要求建设的综合布线系统能够满足大厦内部的数据的传输以及办公系统的管理等，并充分考虑到未来网络应用的发展。
◆布线系统应当满足如下的技术要求：
符合最新的国际标准ISO/IS11801及TIA/EIA568标准、
ISO/IEC11801建筑物通用布线系统标准、
EN50173通用布线系统欧洲标准、
EIA/TIA568A商务楼通信建筑布线标准、
EN55022/CLASS B （电磁兼容）标准、
GB/T 50311—2000 建筑与建筑群综合布线系统工程设计规范、
GB/T 50311—2000 建筑与建筑群综合布线系统工程验收规范
◆根据用户的使用需求，布线系统采用六类非屏蔽布线解决方案。整个布线系统为网络数据网。
◆整个布线系统全部采用怡网布线产品，以保证线缆和接插件的良好匹配，充分保证计算机网络的高速，可靠的信息传输要求。
◆能在现在和将来适应技术的发展，所有插座端口都支持数据通讯、语音通讯和多媒体通讯。
◆所有接插件都是模块化的标准件，以方便将来有更大的发展时，很容易地将设备进行扩展。
◆能够支持100M的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。
◆系统设计保留一定的扩容量，以要求将来需求变化时很容易安臵设备。
◆整个综合布线系统质保15年。
1.1.2实现此种功能的网络技术及所需的带宽
根据用户对网络应用的需求，为实现上述功能，我们采用千兆以太网解决方案（基于光纤或铜缆），主干采用千兆多模室内光纤，传输带宽为千兆，备用主干铜缆布线系统采用6类屏蔽布线系统，传输带宽达250MHz。水平布线铜缆选用六类非屏蔽布线线缆，传输带宽达150MHz。
.1.3此种网络技术需要的介质
为实现此种网络技术，常见的介质是光纤、铜缆。光纤的特点是容量大、速率高、传输距离远、抗干扰性能好适用于作建筑群主干线缆和大型楼宇的数据系统垂直主干应用。水平布线采用六类非屏蔽双绞线。整个局域网为光纤加铜缆的快速以太网。
1.1.4客户的布线规模
考虑到甲方的具体应用，综合考虑了实际应用和未来升级的空间，我们设计在大楼内采用4芯和12芯室内多模光缆作为数据主干连接MDF和IDF或家居配线箱，办公室水平布线采用6类非屏蔽铜缆由信息插座引到户内配线箱或配线柜，公共区域布线采用6类非屏蔽铜缆由信息插座引到楼层分配线间。
1.1.5用户的土建进度
用户的土建和装修进度将直接影响和制约我方的布线工程进度，因此我方在现场允许的条件下会全力推进工程进度。
1.2建筑物的具体情况
中国银行周口分行地上建筑十五层。主机房设臵在大楼的第三层，在大楼西部设臵一个弱电竖井，保证水平线缆长度不超过90m。在靠近西段竖井的二层、三层、五层、六层、七层、八层、十层、十三层设臵楼层分配线间。共设臵六类非屏蔽信息点600点。
信息点分布如下表：
1.3 布线系统拓扑结构
布线系统采用星型的全模块化结构，有极大的灵活性，可通过不同的跳线型式以完成不同形式网络的应用，并构成不同逻辑拓扑结构。能支持语音及多种计算机数据系统、多媒体等系统的需要，满足宽带综合业务数字网（B~ISDN）要求。归入该综合布线系统的话音通信系统、计算机网络系统，能兼容语音、数据、图像的传输，并可与外部网络相连。
1.4综合布线系统设计方案
1.4.1设计目标
我们针对中国银行周口分行综合布线系统要符合未来网络系统的发展需要。能够传输和交换电子信号，并有足够的储备获得在将来计算机网络中所需的高频率信号。我们提供的布线系统能满足并超过用户的需求。
总体设计目标为：
1）建立中国银行周口分行的网络信息系统，构筑网络化信息平台。
（2）实现大厦内部和Internet的网络互联，实现信息资源的共享。
（3）实现办公、管理等数据资料查询的信息化、管理科学化和办公自动化。
（4）具有开放式的结构，在需要时可方便地对系统进行扩展。
（5）实现对网络数据系统的统一管理。
根据用户的要求，本次中国银行周口分行综合布线系统将采用广州泽昊电子产品有限公司的怡网六类布线解决方案。怡网结构化综合布线系统可通过电缆获得声音、数据和高频带宽度视频信号并连接硬件组件。并具有如下特点：
?实用性：实施后，综合布线系统将能够适应现代和未来技术的发展，并且实现话音，数据的通信，图像及楼宇自动化控制信号的传输。
?灵活性：综合布线系统能满足应用的要求即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机以及各类传感器件，图像监控设备等。
?模块化：综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图像、网络和楼宇自动化设备的连接。以方便使用搬迁、更改、扩容和管理。
?可扩展性：综合布线系统是可扩充的，以便将来有更大发展时，很容易将设备扩展进去。
?经济性：采用综合布线系统后可以使大厦的管理人员的工作效率提高50%，同时，因为模块化的结构，大大减少日后更改或搬迁系统时的费用。
1.4.2采用的布线系统
中国银行周口分行综合布线系统主要是满足大厦办公、信息化管理等方面的要求。对于数据系统传输的速率、带宽，传输的可靠性有很高的要求。根据这样的用户需求，我们在综合布线系统的设计时，数据网布线系统均采用六类非屏蔽的布线系统。数据主干采用4芯或六芯室内多模光缆直接入户或连接到楼层配线间。
1.4.3设计参考标准：
?ISO/IEC11801（2002.11）建筑物通用布线标准
?EN50173通用布线系统信息技术欧洲标准
?EIA/TIA-568-B.2.1(2002.6)100欧6类4对非屏蔽双绞线传输性能规范?EIA/TIA TSB 67-1995.10非屏蔽双绞线传输性能现场测试规范
?TIA-569路由线槽标准
?TIA-606A综合布线标识及管理标准
EN55022/ClassB(电磁兼容)标准
?EIA/TIA569商务楼通信通道和空间标准
?EIA/TIA570住宅及小型商业区综合布线标准
?GBJ79-85工业企业通讯接地设计规范
?CECS72-97建筑和建筑群综合布线系统工程设计规范
?CECS89-97建筑和建筑群综合布线系统工程施工及规范
?GBJ42-81工业企业通信设计规范
1.5 总体方案设计说明
根据设计的要求，中国银行周口分行综合布线系统采用六类非屏蔽布线解决方案。由主配线间到楼层配线间数据主干采用6芯室内多模光纤。在靠近西段竖井的二层、三层、六层、七层、八层、十一层、十二层和十四层设臵楼层分配线间。每层楼办公区布线系统连接至各层楼的二级配线间，户内配线柜到三层主配线间数据主干采用6芯室内多模光缆连接。水平线缆采用六类非屏蔽的双绞线。由于本次布线所走线路均为明线，所以所有水平布线当中应当采用铺设线槽或船棺的形式进行布线，在深化设计时根据实际布局设臵信息点位臵。大厦信息点主要设臵办公区或办公室内。网络信息模块均采用六类非屏蔽信息模块。信息面板采用单口或双口平面信息面板；配线间配线架采用48口六类非屏蔽配线架，端接语音和数据信息点，数据管理采用双端RJ45原厂跳线连接配线架和交换机。楼层配线间内光纤配线架采用19英寸机架式ST光纤配线架；楼层配线机柜采用19英寸2米标准网络机柜。网络中心机房设在大楼的第三层。
本设计方案的设计范围包含工作区子系统、水平子系统、垂直主干子系统、管理子系统、设备间子系统。
1.6 各子系统方案设计
1.6.1工作区子系统
中国银行周口分行综合布线的水平系统全部采用布线到桌面的方式，由楼层分配线间（IDF）的配线架或户内配线箱直接引双绞线到墙面信息插座。
工作区信息插座采用六类非屏蔽信息信息模块配合86型平面信息面板。
工作区墙面安装的信息插座距地300mm；信息插座与电源插座的距离大于或等于300mm。
产品选型：
六类非屏蔽信息模块
怡网?系列六类RJ45非屏蔽信息模块采用打线连接方式，其性能满足并超越了六类标准，可满足百兆位以太网的应用，在模块的侧面贴有清晰的打线标识（568A或568B），模块与线缆端接后，扣紧防脱线保护盖，以保证线缆与模块的牢固连接。模块内部的触点簧片上镀有50微米纯金，极大的降低了衰减。共有八种颜色模块可供选择。线缆卡接方式采用
-PLUS连接技术，保证线缆与模块的可靠端接。借助模块上的卡接端子，使模块与信息面板或桌面盒可靠连接。怡网?系列六类RJ45非屏蔽信息模块可同时兼容RJ11插头，满足语音、数据或其他终端设备的接入。
信息面板
怡网的怡网?系列斜面单口、双口面板，可兼容怡网?系列非屏蔽RJ45信息模块，面板尺寸为86*86，模块以45度方式插入面板后部卡接座内，利于保证线缆弯曲半径，保证链路的性能。面板带有加装透明塑料盖板的标签条。可通过不同颜色的标签纸打印带有图形和文字的标识。方便用户区分信息插座。信息面板采用双层结构，将螺钉孔位臵遮盖，增强了美观性。信息插孔配有外翻式一体化防尘盖用以保护信息模块。
信息插座标识方案：
为了用户的使用和今后的维护，我们在信息插座的出口面板上对语音和数据信息出口做明显的标识。以不同颜色的信息模块区分工作区信息插座。同时，为方便用户使用，还将在面板标签框做图形和文字标识。具体标识方案如下：
数据信息点：xxyy四位数字前两位表示楼层号，后两位表示数据信息序号。
1.6.2水平子系统
水平子系统包括从工作区信息出口延伸至每个工作区的水平双绞电缆。本方案中我们在水平布线系统中选用广州泽昊电子产品有限公司生产的六类4对非屏蔽双绞线。
怡网的六类4对非屏蔽双绞线，可达到300MHz的传输频宽，并已获得多项国际国内认证。
应用标准：
ISO/IEC 11801：2002 Ed2.0； Q/ILLG 1-2001；YD/T 1019—1999；
IEC60332-1；IEC60754
电气性能：
回路电阻：小于176Ω/Km
直流阻抗：9.38Ω
阻抗：100±15Ω
电容：小于54nF/100m
电缆结构：
线径：0.52mm（23AWG）
结构：4*2*0.52
护套：灰色FR/PVC
色标：白蓝/蓝，白桔/桔，白绿/绿，白棕/棕
CMX、CMR
线缆用量的计算：
线缆长度计算公式：
平均电缆长度=（最远信息点到配线间长度+最近信息点到配线间长度）/2
线缆布线长度=平均电缆长度+备用部分（平均电缆长度的15%）+端接容差6m
线缆用量计算公式：
C=[0.55（F+N）+6]×n（m）
其中
C：线缆用量
F：最远信息点到楼配线间长度
N：最近信息点到楼配线间长度
n：信息点数量
楼层线缆用量见材料设备清单
大厦内楼层的水平线缆路由采用pcv管和pvc线槽敷设。对于六类布线系统应相应加大线槽及线管，并确保其弯曲半径，以确保安装后的布线系统满足设计标准。
1.6.3楼内垂直子系统
主干布线系统的功能在于提供主MDF与IDF之间内部连接。本方案设计中我们提供2种主干：六类屏蔽备用电缆和6芯多模室内光缆。在每一个楼层分配线间配臵6芯多模光缆作为数据主干。
产品选型
立孚?室内多模光缆
本次工程中采用天津立孚公司生产的立孚系列室内多模光缆作为楼内数据主干。立孚系列室内多模光缆为松套管式多模室内光缆。在光纤的周围覆上松的塑料包层，可以使光纤在包层中不受力，横向负载对光纤不再起作用。同时在包层内填入凝胶以达到纵向防水及固定内臵光纤的目的。室内光缆在燃烧特性、导热特性、生烟情况、无卤素和耐热方面的要求较高，所以，我们在本次工程中采用的立孚系列室内多模光缆的外皮为低烟无卤型护套材料。
所有光缆均采用熔接技术进行端接，将端接好的光纤接头，通过分线保护器接入光纤配线盘的光纤偶合器上，光纤在不使用时，将防尘帽盖好，防止光纤头损坏或受到污染，影响光纤的传输质量。
光纤端接质量的好坏直接影响着传输性能，因此我们在本次光纤施工中采用光纤熔接技术。光纤熔接技术是用光纤熔接机进行高压放电使待接续光纤头熔
融，合成一段完整的光纤。这种方法接续损耗小（一般小于0.1dB ），而且可靠性高。在光纤接续过程中，连接部位的机械强度明显下降，为了整个光缆链路的安全、可靠，连接部位必需采用套有不锈钢丝的热缩管进行保护。同时，以分线存储器保证光纤的弯曲度，对光纤接续部分加以固定保护。
产品特性：
立孚?系列室内多模光缆是将多模光纤套入由高模量聚脂材料制成的松套管中，松套管中填充防水化合物。具有极好的机械性能和温度性能。松套管材料具有很好的耐水解性能和较高的强度，充以特种油膏，对纤芯进行关键的保护。特别设计的紧密光缆结构，可有效地防止中心套管回缩，并具有良好的抗压性和柔软性。外护套采用低烟无毒无卤型护套材料。纤芯采用等离子体激活化学气相沉积（简称PCVD）工艺制造光纤芯层，同时采用外部气相沉积（简称OVD）工艺制造的合成石英管来形成光纤包层，结合这两种工艺的优点，怡网系列光纤具有折射率分布控制精确、几何特性优越和衰减低等优点。
产品特点
适用于850 nm 和1300 nm 单/双窗口使用
适用于千兆传输速率系统
DLPC9 涂层保护性好，剥离性能优越
光纤标记方案：
施工中我们会将每条光缆都做标记，以方便将来的管理。光缆标记方式：
Xxyy：有四位数字组成前两位表示所达机柜的楼层数后两位表示所接交换机的信息点。
1.6.4管理子系统
根据ISO/IEC11801，EN50173和EIA/TIA568A，管理子系统提供骨干系统与水平子系统的连接。
全部的信息点均端接于48口六类非屏蔽配线架上，数据插座和语音插座采用不同颜色的信息模块进行区分，并以图形标识数据点和语音点，方便用户的日常维护和管理。语音和数据的连接管理，可通过不同的跳线与数据交换机或语音配线间连接，来实现连接管理。方便插拔的连接形式有助于数据系统的管理和维护。
可以在需要的时候通过相应跳线，连接数据交换机，来实现语音和数据的互换，而不用更改其他部分，充分体现综合布线系统的灵活性。
光纤垂直主干的连接均采用12口或24口ST光纤配线架，光纤配线架为标准的19英寸，安装在19英寸标准的网络机柜中，便于安装和管理，同时预留将来扩容时偶合器的安装位臵。偶合器采用ST型偶合器。
数据跳线设计采用六类非屏蔽双头RJ45成品跳线。成品跳线严格按照
EIA/TIA568标准，从而保证整个系统的传输可靠性。为保证数据系统达到设计标准。
选型：
配线箱由底壳、功能模块、前面板三部分组成，可自由拆卸，满足根据进度分别进行底壳预埋、功能模块安装等分步施工，能有效避免施工中损坏元件。
产品特点：
满足TIA/EIA-570A家居布线系统标准。
坚固及易于安装的设计，减少安装与操作费用。
采用形象化标识，方便端口识别，易于管理。
模块化接口。
采用暗装形式，美观大方。
灵活、可靠，具有高度的开放性，适应网络目前应用及将来的发展。
怡网?六类非屏蔽配线架
广州泽昊电子产品有限公司的怡网?19英寸U6非屏蔽配线架用于数据信息点的端接。U6 19'1U六类非配线架采用了模块化的设计，配合六类非屏蔽免打线模块，便于安装和维护，可适应各种安装环境。其性能卓越，完全满足六类布线系统的要求。配线架的背面有用于线缆捆扎固定的安装支架，以保证线缆端接时的弯曲度，同时对线缆起到支撑保护的作用，确保长期使用时性能良好。配线架可安装不同颜色的信息模块，用于区分不同的功能区，模块下方配有装配透明塑料盖板的标签条，可安装打印图形和文字的彩色标签，方便用户的管理维护。
机械性能：
物理性能：详见产品手册
电气性能：
环境条件：
线缆管理环
19英寸过线架用于跳线管理。怡网系列线缆管理环具有美观、实用和方便安装等特点，能使机柜内的跳线布臵得井井有条。
六类非屏蔽跳线
数据跳线采用六类RJ45非屏蔽跳线。跳线是整个信道中不可忽视的因素。怡网?系列跳线传输带宽达到250MHz，符合TIA/EIA 568B.2.1标准，即插即用，方便灵活，保证整个系统的传输可靠性。
产品性能：
符合ISO/IEC 规定的最新六类和E级链路的标准
向后兼容所有Cat.6产品
每一根跳线都经过严格的测试
配有多种跳线颜色可供选择
19”标准网络机柜。
用于安装数据配线架、语音配线架、光纤配线架以及网络交换设备。
19英寸网络机柜，以EIA标准设计，高度42U至47U，柜体采用宝钢冷轧平板，数控机床精确加工，保证外形尺寸结合间隙不超过1mm。钢板表面处理先酸洗、磷化处理，后进入高温喷塑，颜色采用国际流行色，RAL标准。机柜左右侧门、前后门均可拆卸，方便操作。底部可安装脚轮或支撑部件，静态承重600kg。
材料：
1.5mm-2mm宝钢冷轧镀锌平板钢板
5mm安全钢化玻璃门
机柜承重测试：600kg
详见产品手册
24口机架式光纤配线架
用于端接室内多模光纤。本方案中采用24口SC型光纤接口箱。前部采用独立的偶合器安装板，可安装ST、SC、LC、FC、MTRJ等多种光纤偶合器，内部安装有用于光纤熔接保护的熔接分线存储器和用于光纤盘绕的光纤盘绕保护盘。
光纤偶合器
本方案中采用SC型光纤偶合器。
产品性能：
低插入损耗
低干扰
符合JIS，IEC，Bellcore标准。
光纤同心度误差小。
容易使用。
物理规格
光纤种类：3.0mm外皮或900μｍ紧密缓冲式。
光纤相容线径：62.5/125μｍ和50/125μｍ多模；9/125μｍ单模。
电气规格
高耐用低损耗：500次后只有0.2dB变化。
插入损耗：<0.15dB单模；<0.2dB多模。
光纤跳线
怡网?系列光纤跳线具有不同纤芯类型，线缆类型，连接头类型及接头类型可供选择。
符合JIS、IEC、Bellcore标准。
物理规格
包层直径：125 μm
芯直径：50/62.5 μm (多模), 9 μm (单模)
最少弯曲直径：10 x 总直径
电气性能
衰减：多模<3.75 dB/Km（850 nm） <1.5 dB（1300 nm)
单模<0.4 dB/Km（1310 nm） <0.3 dB(1550 nm)
带宽： 200 MHz/km （850 nm） 600 MHz （1300 nm）
插入损耗： <0.34 dB（标准） <0.15 dB（单模） <0.3dB (多模）
回波损耗： -50 dB（单模）
跳线结构:
光纤 单模/多模
线缆种类单芯/双芯
接头种类 ST/SC/FC//MT-RJ/LC
包头 陶瓷/不锈钢/复合物
护套 PVC/FRPVC/LSZH
标准 符合EIA、Bellcore有关标准
配线架端接方式：
我们在进行数据配线架的端接和信息模块的端接时将采用T568B接线方式。
1.6.5设备间子系统
主配线间是整个综合布线系统的线缆管理中心，也是整个系统对外连接的节点。
数据主配线机房设臵在大厦的地下一层。配线间设臵19”标准网络机柜。用于安装配线架及网络设备。这样的设计将使组件的更换更方便，电缆配臵更加清楚，通过跳线与接插线进行配线管理，为操作人员提供方便。
?快接式模块化配线架安装于19英寸机架内用于水平数据铜缆的端接和管理。
?19英寸过线架用于跳线管理。
?19英寸机柜用于配线架、过线架、网络设备的安装。
络，包括主配线架MDF、楼层分配线架IDF及工作区的配臵。
计算机机房环境要求：
机房场地
部位：计算机中心机房交换机房位于大厦的三层。
面积：参见各自的参见建筑平面图
高度：地板架空0.4米, 吊顶不低于0.6米, 机房净高度不低于2.5米
机房供电
容量：照明：5-10KVA
空调：10-20KVA
电脑：10KVA
要求：A.两路供电：照明/空调：15-30KVA
B. 频率：50Hz±0.05Hz
C. 电压：380V/220V±5V
D. 相数：三相四线制
E. 等级相数：一类供电, 采用二台UPS系统
机房接地
要求分二路接地：
交流接地：小于等于4 欧姆
直流接地：小于等于1 欧姆
上述直流接地应采用独立于建筑物公共接地/避雷接地的独立接地系统或设立独立的弱电系统直流接地
机房照度
工作场地达到300至500勒克斯(LUX)（离地0.8米）
楼板载荷
主机房、电源间达到A级：大于等于500公斤/平方米
终端房、管理房达到B级：大于等于300公斤/平方米
机房新风
新风流量：
50立方米/小时×40人=2000立方米/小时
建议采用中效和前端温度及湿度处理装臵
机房空调
A.温度：24小时保持18℃～22℃温度变化率<5℃/小时
B.湿度：24小时保持55%至65%
C.送风：机房采用机房立柜空调, 水平送风, 但要求良好的通风能力
机房消防
耐火等级达到：一级标准（国家建委JJ 16-74《建筑设计防火规范》安装烟感温感自动报警和气体喷淋灭火系统）
机房保安
要求安装保安报警和要道监控系统。（如有条件还可安装磁卡识别系统控制机房进出）
机房净度
中心机房保持B级, 相当于30万粒/立方英尺
机房噪音
机房开机时小于70分贝, 终端房及管理房开机时小于30分贝, 并采用防止噪声扩散。
1.8中国银行周口分行综合布线系统设计方案特点综述
对于中国银行周口分行综合布线系统，设计方案特点综述如下：?整个布线系统采用六类非屏蔽布线系统，信息模块采用六类非屏蔽信
息模块。
?水平线缆采用高性能的六类非屏蔽双绞线。
?信息插座采用双口和单口平面信息面板。
?所有信息点端接在19英寸六类24口快接式非屏蔽配线架上，提高管理性能；垂直语音主干端接在110型50对配线架上。
?在主配线间和楼层分配线间均配臵2 m 19英寸标准网络机柜，用于配线架和网络设备的安装；
?楼层配线间至主配线间采用6芯室内多模光纤作为数据骨干。
?光纤配线间采用19英寸机架式12口或24口ST光纤配线架，偶合器采用相同的ST接口形式。
?设备间的数据跳线均采用六类成品跳线。
.工期计划和对环境及土建配合的建议及要求
2.1工期计划
自进场始需要 3 个月时间完成，但可根据甲方要求进行施工。
2.2对环境及土建配合的建议及要求
?总配线间必须配有空调以及机械通风系统，良好通风系统用于散热，房内温度和非冷凝的环境必须保持相对湿度，一些如传输器或马达引起的电磁干扰等障碍和危险因素必须被排除。
?在总配线间以及各个分配线间内提供足够的空间用于安装跳线架及光纤接线盒，防尘良好，且应有照明系统，便于安装和管理。
?在总配线间以及各个分配线间内应敷设垂直线槽和水平桥架，用于干线电缆和水平电缆的布放。
?在总配线间以及各个分配线间内提供至少有3-4个独立的电源双孔插座，以供一些网络设备使用。系统应用的电压为380V三向和220双向交流电源，由当地电力公司提供，其交流电压波动的极限需遵从规定。
?垂直铜缆系统的垂直桥架的长度必须最短，垂直光纤的系统的垂直桥架必须能够满足其分配。
?在安装工作开始以前，确认建筑图纸以及一些相关图纸中的提供结构化布线系统的空间，净空高度、建筑开孔、底座等是否能够满足要求。
?主配线间必须安装一套完善的灭火系统，必须布臵好加湿系统，电子设臵的上方必须直接布有喷淋头，必须装好循环通风系统。
?用户完成对建筑物的整改工作，如钻孔等。
?施工过程中，用户提供存放材料的地方，有关费用可另行计算。
3.工程管理与实施
3.1执行标准
YD/T926.1-1997 大楼通信综合布线系统第一部分：总规范
CECS 72：97 建筑与建筑群综合布线系统工程设计规范
CECS 89：97 建筑与建筑群综合布线系统工程施工及验收规范
EIA/TIA 568 工业标准及国际商务建筑布线标准
.2光纤的敷设
敷设准则：
在牵引光纤前，必须检查内管道，并保证没有堵塞及倒塌的段落，保证敷设通路无阻。
敷设多条光纤时，尽量不要同时牵引光纤，对于每一条新的光纤要用一条新的拉绳，以避免拉绳断开而出现问题。并同一时间将光缆牵引进管道。
往占用的管道敷设新的光纤时，先要采用一种方法来测量最大张强；当使用滑车轮拉线时要采用一个拉力计以保证张强小于100磅。
牵引光纤应以稳定的速度（大约每分钟75英尺），并避免中途停止，以减少重新牵引时的张强过大。
3.3铜缆的敷设
3.3.1 保证线缆的弯曲半径
在线缆敷设过程中应避免线缆弯曲过大，因为这样会改变线缆内先对的层空间。在拉力过大时扭绞着的线对会松开，从而形成失配阻抗，使回损性能下降。对于六类线缆，弯曲半径应大于25mm。在本次工程中，采用的铜缆为六类屏蔽双绞线，线缆的弯曲半径应相应加大，以确保线缆结构不被破坏。
3.3.2 避免线缆束扎过紧
在线缆敷设中应避免把线缆束扎过紧，压力过大会使线缆内的扭绞线对变形，从而影响链路性能，主要表现为回损性能下降。所以，在线缆捆扎时，用扎线带固定线缆时，应保证线缆外皮不变形。
3.3.3 防止线缆扭结
当线缆从线轴上拉出时，要注意防止线缆扭结，以确保线缆的结构不被破坏。
3.3.4线缆的牵引
在线缆的牵引过程中应遵循相关电缆允许的拉力值。牵引前应避免电缆展开，应尽可能直接从绕线盘上展开电缆进行敷设。应使用牵引索牵引电缆。
3.4信息插座及配线架的施工
最小拨开缆线的表皮，应小于6mm，以保持原有的缆线的绞距。过长的去掉外皮会影响系统的NEXT和FEXT性能。
线对压入插座的配线架触点时，应保持最小散开线对以保持较好的绞距。
尽量保持屏蔽层的完整。
保持缆线的弯曲半径为缆线直径的8倍。
当弯曲时应保持合适的缆线张力。
3.5 信息插座的安装和线缆桥架的敷设
电缆桥架在吊顶内敷设，由桥架至信息插座采用金属线管保护，线管也在吊顶内敷设，然后沿墙暗埋，引至嵌墙安装的信息插座处。如引至地面信息插座时，线缆经穿管沿墙而下后再穿管埋地敷设至地面信息插座处。
金属线槽或穿金属线管在吊顶内敷设时，金属线槽、线管均应涂防火漆，在建筑物实体内敷设的金属线管应保证管外有3cm的摸灰层。
同桥架敷设的一级负荷线路与普通负荷线路之间，电力线与信号线和控制线之间用防火板隔离。
电缆桥架的吊装高度为距顶净高不小于0.3m，线槽吊架间距为2m，强电桥架与弱电桥架之间的间距不小于0.5m。
信息插座安装：
嵌墙安装的信息插座，底部距地面300mm。
信息插座与电源插座的距离大于或等于300mm。
3.6机架、机柜的安装
机架、机柜的安装位臵符合设计要求，保证机架、机柜与地面垂直，其前后左右的垂直偏差度不大于3mm。底座水平误差不大于2mm。
保证机架、机柜的外观完整，没有磕碰损伤。内部零部件连接牢固。各种标志统一、完整、清晰、醒目。
保证机架、机柜安装牢固可靠。在有抗震的要求时，将根据设计中的要求进行防震加固。各种螺丝均已拧紧，没有松动、损坏或锈蚀等缺陷。
为保证施工和未来维护的方便，机架、机柜安装时将保证前部六有1500mm 空间，其后部空间不小于800mm，便于人员施工、维护和通行。
机架或机柜阵列安装时，顶部安装应采取由上架、立柱、连固铁、列间撑铁、旁侧撑铁和斜撑组成的加固连接网。构件之间按规定牢固连接，使之成为一个整体。对8度及8度以上的抗震，须采用抗震夹板或螺栓加固。
机架、机柜采用壁挂安装时，其底边应距地面300-800mm。
机架、机柜的接地装臵符合设计要求，保持良好的电气连接。
3.7工程实施
布线系统是互联网络和计算系统实施最关键的部分之一。局域网和广域网的复杂性使得我们必须对布线安装给予足够的重视及恰当的管理，以提供经济有效的解决方案，满足当前和未来发展的需要。我们将和客户一起工作，对客户的具
K学院网络工程项目规划设计方案 XXXX公司 XXXX年XX月
【设计场景描述】 K学院是一所省属全日制专科层次的高等职业技术学院，学院占地面积为300多亩，现有在校学生5000多名，教职工400多名。学院现有办公楼1栋、教学楼2栋、图书馆1栋、实验楼1栋、科技中心1栋、计算机中心1栋，公寓楼4栋、后勤楼2栋。学院主要建筑分布如图4-1所示： 图4-1 K学院主要建筑物分布图 为适应信息时代的要求，提升学校教学水平，学院决定建立覆盖全校的校园网，实现网络化教学。请根据用户需求给出切实可靠的组网方案。 K学院网络设计方案书 本文档根据K学院的情况及用户的需求，给出了切实可行的网络工程组建及实施方案。 1．需求分析 需求分析是网络建设的第一步，本方案从建筑物布局、信息点分布、应用需求、系统维护和培训需求等几方面进行需求分析。 1）建筑物布局 K学院建筑物布局如图1所示。本方案打算将该校园网的网络中心（设备间）安排在计算机中心楼，由计算机中心楼到各建筑物间的最远距离不超过500m，故采用多模光纤作为主要的传输介质来架设校园网主干。楼宇内部采用超5类非屏蔽双绞线作为主要的传输介质。网络主干线缆的走向与建筑物的走向完全一致。
图1 K学院建筑物布局图2）信息点分布 经实地勘察，该校园网的信息点分布如表1所示:
表1 K学院校园网信息点分布情况表 3）应用需求 经分析，本校园网的应用需求如下。 （1）建立以计算中心为核心，连接校园各楼宇的校园主干网络。要求主干网带宽达到1000Mpbs。 （2）按校园内不同用户的需求，划分相应的子网，以方便网络管理、提高网络性能。各子网的带宽至少达到100Mbps。 （3）在整个校园网内实现资源共享，为教学、科研、管理提供服务。 （4）建立基于网络的教育管理及办公自动化系统，实现行政、教学、教务、科研、后勤、财务等日常事务的网络化管理。 （5）建立网络教学系统，提供教师电子备课、课件制作、多媒体演示、学生多媒体交互式学习、网络考试、自动教学评估等功能。 （6）建立电子图书馆，提供电子阅览功能。 （7）建立安全、高速的Internet连接，实现内外互通。 （8）提供常用的Internet应用，包括学校网站、邮件系统、文件传输等。 （9）为校园网提供一定的安全保障，防止黑客入侵和破坏，保证校园网安全。 （10）为校园网提供简单有效的网络管理措施，实现对整个校园网的管理和控制。 （11）为校园网提供相应的容错功能，防止在校园网出现故障时导致整个网络瘫痪。 4）系统维护和培训需求 在校园网建成后，需要对K学院大部教职员工进行基本的网络应用培训。同时，需要为学院培训至少两名网络维护人员，使其能独立完成常规的网络管理与维护。 2．设计原则 为保证校园网的建设质量，在建设过程中坚持以下建网原则。 1）实用性原则。计算机技术发展迅速，新技术、新设备层出不穷。在网络建设过程中没有必要盲目追求新技术、新设备，而应坚持“实用”、“够用”的原则，尽量选择成熟可靠的技术和设备，以取得最佳性价比。 2）开放性原则。在网络建设过程中应尽量选择开放的标准和技术，以便和其他网络系统兼容，也有利于未来的网络扩充。 3）高可靠性/高可用性原则。较高的可靠性和可用性可以保证网络建成后顺利运行，不会因网络故障而
凯旋城网络综合布线工程方案 一、总体概述 近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在新建办公楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公共数据网，综合业务数字网与国内外新闻机构、信息中心相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。 综合布线系统采用模块化设计，物理上为星形结构，逻辑上为总线结构，这样既有利于系统连接和扩充，保持很高的灵活性；同时也能保证信息传输的高速率。标准上符合EIA/TIA568商用建筑物配线标准和常用通信标准，兼容多个厂家的产品设备，支持各种模拟信号、数字信号、语音、数据和图像的传递以及控制信号和弱电信号的应用。 综合布线系统是大楼智能化系统的基础，作为通信系统的主要物理支持平台的结构化综合布线是系统建设的重点。大楼的综合布线系统必须要满足大楼信息化管理的要求。结构化布线系统的大部分子系统都位于建筑物内部，一旦完成建设将很难变更系统地结构并对系统进行升级，所以在建设初期就明确结构化布线系统作为一个基础的物理平台，需要具有一定的超前性。 二、设计原则 安全性：系统中的所有设备，在性能指标中安全性放在首位。要求数据不丢失、系统可靠连续运转的同时，还应符合中国或国际有关的安全标准，并可在非理想环境下有效工作。 实用性：系统设计应符合实际需要，不能华而不实。如果片面追求系统的超前性，势必造成投资过大，使系统偏离实际需要太远；而片面追求经济性，势必降低功能与技术先进性，而不能满足信息时代的需求。因此，系统要有实用性，具备好的性能价格比。 可扩充性：系统所应用的技术不断向前发展，用户需求也在不断变化，同时考虑到本工程功能多、用户多、服务对象不同，因此智能系统的设计与实施应充分考虑到将来扩展的需要。
AMP综合布线方案 方 案 介 绍 目录 前言 (1) 一、结构化布线系统概述 (2) 二、结构化布线系统的功能与设计原则 (4) 三、结构化布线系统网络结构类型 (5) 四、结构化布线系统的组成 (5) 五、AMP结构化布线系统介绍 (7) 六、结构化布线系统的设计 (10) 七、综合布线系统设计标准与规范. (19) 八、综合布线系统解决方案 (19) 九、综合布线费用预算 (20) 十、布线系统对环境的要求 (20) 十一、结构化布线系统工程中PDS管线解决方案 (21) 十二、售后服务 (22) 十三、T公司简介 (25)
前言 本设计方案采用具有国际品质民族品牌的TCL综合布线系统的设计思想，遵循国际、国内标准设计。 这一设计思想的核心是将整个布线系统结构化、体系化、模块化，集中、系统的管理，使它既具有可靠的实用性，又具有充分的灵活性和扩展性。网络系统灵活、方便，可随时扩充、升级。同时又给用户一个很好的性价比。 感谢贵方为我公司提供了综合布线及网络系统工程的设计机会,我公司将本着诚挚、谨慎的态度，根据贵方的要求，利用我们成熟的技术和经验，提供本设计方案,供贵方审阅。 真切希望合作成功！ 2008年4月26日
一、结构化布线系统概述 现在是信息时代，信息共享数据传输已成为一种效率手段，它必须精确、迅速地传输于各部门之间。由于这一原因，公司、企业、院校、政府各部门都迫切要求在尽可能短的时间内改进这些通讯系统，并根据需要配置各种配线系统。而在中国，即便是在新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法相容，难以适应新技术的发展，且管线拥挤不堪、维护十分困难；而配线上的巨额投资往往又是重复的。这种情况还会随着计算机数量的增加，设备的更新，人员的变动，办公环境的变更而变得越来越糟。任何的增添、变动，都可能引起全局的变动，不但影响员工的工作效率，对公司、政府的运营也产生不良的影响。尤其是随着ISDN（综合业务数据网的）、ATM（异步传输模式）、FDDI/TPDDI（光纤分布式数据接口/双绞线分布式数据接口），楼宇自动化系统的出现、应用、推广和发展，原来使用的布线系统将无法满足要求。 因此，寻求一种更合理、更优化，弹性强、稳定性和扩展性好的布线技术，已成为当务之急。它不但能够满足现在的要求，更主要的是能迎接未来对新技术不断更新的挑战。 随之，各种满足EIA/TIA 568标准的结构化布线系统纷纷推广并被广泛接受，美国LUCENT、AMP、IBM、加拿大的IBDN、国内龙头企业TCL等布线系统纷纷出现。他们能够使一次性的布线投资解决15到30年内将出现的布线问题。 ◆传统布线存在的问题： 对于一座建筑物或建筑群，它是否能够在现在或将来始终具备最先进的现代化管理和通讯水平，最终要取决于建筑物内是否有一套完整、高质和符合国际标准的布线系统。在传统布线系统中，由于多个子系统独立布线，并采用不同的传输媒介。这就给建筑物从设计和今后的管理带来一系列的隐患。 a)在线路路由上，各专业设计之间过多的的牵制，使得最终设施的管道错综复杂，要多次进行图纸汇总才能定出一个妥协的方案。b)在布线时，重复施工，造成材料和人员的浪费。
办公楼结构化综合布线 六类系统 设计方案 2018.3.7
第1章综合布线系统概述 1.1网络布线基础 在今天的办公楼中，拥有一套先进的综合布线系统，不仅能提供对外电讯服务，而且能很好的融合话音、数据、视讯，从完全意义上它为整个办公楼提供了一个迅速、通畅的信息传输通道。 结构化综合布线，是针对建筑内部智能系统（电脑及网络、语音设备、楼宇自控设备、视频设备等）的信号传输线路，通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。因而在此基础上进行话音通信、数据图像处理、控制等，从而建成智能化的办公楼。 对于一座办公楼，结构化综合布线系统是实现智能化的先决条件和基础，同时也是办公楼现代化的重要标志之一。 1.2结构化布线 ●具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何 移动，布线系统只需跳线不须任何其它改变。 ●设计思路简洁，施工简单，施工费用降低。 ●可根据最终用户的不同需求进行随时的改变和调整。
典型综合布线示意图
1.3综合布线施工流程 在施工中所有室内线路均采用六类双绞网线进行铺设，尽量减少明线走线的距离，在明线铺设过程中采用明装线槽进行加装，至各楼层采取有线与无线网络设备统一进箱或进柜悬挂安装，并经线路排架统一安排线走线。 1.4执行标准 智能建筑已逐步发展成为一种产业，如同计算机、建筑一样，也必须有标准规范。目前，已出台的综合布线及其产品、线缆、测试标准主要有： ● ISO/IEC 11801 《信息技术-布线标准》 ● ANSI EIA/TIA 568A《商务建筑电信布线标准》 ● ANSI EIA/TIA 568B.2-1《4对100欧姆六类布线系统性能指标标准》 ●《建筑与建筑群综合布线系统工程设计规范》 (GB/T-50311) ●《建筑与建筑群综合布线系统工程验收规范》 (GB/T-50312)《民用建筑电 气设计规范》 (JGJ/T16-92) ●《电器设备安装工程施工及验收规范》 (GBJ232-90、92) ●《建筑与建筑群综合布线系统工程设计规范》 (CECS72-97) ●《智能建筑设计标准》 (EBD-03-95) ●《工业企业程控用户交换机工程设计规范》 ●《工业企业通信接地设计规范》 第2章网络设备的设计和安排
网络项目规划设计与实 现 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
网络项目规划、设计与实现 课程概述：根据当前网络技术发展概况，讲授网络项目的需求分析方法、网络规划方法、网络系统设计与网络结构设计方法、综合布线系统设计方法、项目评估、标书设计方法、网络系统实施与测试验收方法。 课程特点：要求有较为全面的网络知识，主要课程包括：网络基础、企业网络构建、综合布线工程、网络设备、网络安全等 课程性质：考试课 课程考核方法：提交网络设计方案和答辩 课程教材情况：目前市面没有出版相关的教材，但是其应用却和网络的出现同步。基于这种实际情况，教学中我将通过一些实际项目引导大家学习探讨如何掌握常用的网络项目规划设计方法，主要由一下几个核心项目构成： 机房超五类线综合布线工程项目规划与设计 机房网络规划与设计 校园网络规划与设计 校园主干网络综合布线工程项目规划与设计 基于综合布线实训室的机房综合布线工程项目规划设计与实训 基于综合布线实训室的楼宇综合布线及网络工程项目规划设计与实训
项目设计的基础： 需求调研（项目分析的前提） 方案规划与设计（这里要求有扎实的网络知识） 绘制图纸（visio CAD 亿图等）（选用visio为辅助教材的原因） 编写项目文档 编制标书（工程采购往往以招投标的方式） 课程教学方法： 以学生为中心，教师指导为辅，以项目为导向，以团队为基本元素展开教与学，强调分析与动手能力。 课程学习要求： 吃苦耐劳、要有较强的团队意识 认真学习，上课期间不得调侃，关闭手机，积极快速学习新知识、掌握新工具。 认真调研，积极研讨，设计作品要有理论与实际依据，理论要和实践想结合。 发现自己的不足，并积极补缺。 恒
网络综合布线工程方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
凯旋城网络综合布线工程方案 一、总体概述 近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在新建办公楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公共数据网，综合业务数字网与国内外新闻机构、信息中心相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。 综合布线系统采用模块化设计，物理上为星形结构，逻辑上为总线结构，这样既有利于系统连接和扩充，保持很高的灵活性；同时也能保证信息传输的高速率。标准上符合EIA/TIA568商用建筑物配线标准和常用通信标准，兼容多个厂家的产品设备，支持各种模拟信号、数字信号、语音、数据和图像的传递以及控制信号和弱电信号的应用。 综合布线系统是大楼智能化系统的基础，作为通信系统的主要物理支持平台的结构化综合布线是系统建设的重点。大楼的综合布线系统必须要满足大楼信息化管理的要求。结构化布线系统的大部分子系统都位于建筑物内部，一旦完成建设将很难变更系统地结构并对系统进行升级，所以在建设初期就明确结构化布线系统作为一个基础的物理平台，需要具有一定的超前性。 二、设计原则 安全性：系统中的所有设备，在性能指标中安全性放在首位。要求数据不丢失、系统可靠连续运转的同时，还应符合中国或国际有关的安全标准，并可在非理想环境下有效工作。 实用性：系统设计应符合实际需要，不能华而不实。如果片面追求系统的超前性，势必造成投资过大，使系统偏离实际需要太远；而片面追求经济性，势必降低功能与技术先进性，而不能满足信息时代的需求。因此，系统要有实用性，具备好的性能价格比。 可扩充性：系统所应用的技术不断向前发展，用户需求也在不断变化，同时考虑到本工程功能多、用户多、服务对象不同，因此智能系统的设计与实施应充分考虑到将来扩展的需要。 易维护性：系统运行过程中的维护是极为重要的。应尽量做到简单易操作。系统的运转尽量做到给电后即可启动工作，平日免维修。维护过程中无需使用过多的专用维护工具。
XXX综合布线系统设计方案书 二零零××年××月
目录 1. 技术标书总说明 (3) 2. 系统总体功能说明 (12) 3. 系统整体技术说明 (16) 4. 系统组成与结构 (21) 5. 系统主要性能指标 (30) 6. 建筑群子系统 (37) 7. 设备间子系统 (40) 8. 干线子系统 (43) 9. 管理子系统 (48) 10.水平子系统 (51) 11.工作区子系统 (61) 12.光缆传输系统 (68) 13.弱电系统管道 (82) 14.测试用便携机 (84) 15.工程的组织与管理 (85) 16. 与其他系统的协调与配合 (104) 17. 保修和售后服务 (111)
1. 技术标书总说明 1.1 前言 近十几年来城市建设及工业企业的通信事业发展迅猛，现代化的智能楼，国际机场、商住楼，办公楼，综合楼已提到日程，在过去设计大楼内的语音及数据线路时，会使用各种不同的传输线，配线插座以及接头等。例如：用户电话交换机通常使用双绞线，局域网络(LAN)则可能使用双绞线或同轴电缆，这些不同的设备使用不同的传输线来构成各自的网络。同时，连接这些不同布线的插头，插座及配线架均无法互相兼容，相互之间达不到共用的目的。 现在可以将所有语音、数据、电视(会议电视、监视电视)设备的布线组合在一套标准的布线系统上，并且将各种设备终端插头插入标准的插座，结构化综合布线系统可实现上述功能.故一套先进的楼宇布线系统，不仅能支持一般的话音、数据传输，它还应能支持多种网络协议，不同生产厂商机器的互连，可适应各种灵活的、容错的组网方案。 本次技术标书XXXX国际机场新航站楼综合布线系统选用世界著名瑞士德特威勒的UNILAN布线系统。 1.1.1德特威勒公司介绍： 德特威勒公司是瑞士的一家成立于1915年的综合性的跨国企业，总部位于瑞士中部的Aldorf市。目前德特威勒公司的业务已遍及世界，在欧洲、美国和亚洲共拥有42家分支机构。约4000名优秀的员工为德特威勒公司辛勤地工作，将德特威勒的产
网页设计策划书 个人主页设计的策划 前言：通过创建个人主页站点，展示大学生生活，同时和一些有相同爱好的朋友分享，交流生活，学习心得，让社会了解大学生生活是什么想·的。 一．市场分析 目前市场上个人主页种类繁多，可以分为初级和高级，初级例如一些互联网企业为用户提供的博客，空间等，注册id就能使用，但是受到一定限制；高
级的就是自己建站，可以自由管理。个人主页代表着现代人一种全新的生活和工作方式，人们通过这些个人网页来展示自己，和别人分享，交流。当却没有一个个人网站有如此的特点——可以让人思考大学生的生活 二．目的及功能定位 建立这个个人网页的最主要目的就是建立一个展示自己的作品和设计想法， 同时和其他朋友进行设计交流的平台。除此之外，这个主页还应该能够实时发布 自己的生活，学习状态，提供各种设计佳作供大家欣赏。让社会了解大学
生生活 三．网页技术方案 1.由于硬件条件，本网站决定租用虚拟主机，利用一些专业的网站公司提供 的网站平台来发布自己的网页。 2.这个网站自己进行开发，首先进行自己的网页风格和内容策划，然后利用 一些平面软件，动画软件和办公软件来建设源素材，最后利用dreamweaver 来进行最后的网页设计。 四．网页的内容及实现方式 这个网页内容包含首页动画，首页，分级网页三部分。首页包括“学校介
绍”， “我的作品”“专业介绍”“作者介绍”等分别连接到二级和三级网页，二级网页又连接到三级网页，在各个网页间可以任意切换，进而实现增强网页的可浏览型。 五．网页设计 网站名称：只是一个大三的。网页风格：用宇宙为背景，用太阳系的行星作为导航条 网页制作过程：首先，构思网页的风格，布局和内容进行构思，设计网页的 结构，然后进行各种软件进行素材制作，最后在dreamweaver上进行设计。
办公楼网络综合布线设计方案 1 方案概述 1.1 项目总体规划 1.1.1 XXX办公楼综合布线项目介绍 1.1.2 XXX 办公楼综合布线项目要求 基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps 100Mbps到桌面开放。采用标准RJ45接口，兼容不同厂家的标准产品。 灵活。水平子系统支持语音、数据，支持10Base-T、100Base-T 等。 可靠。高品质布线系统，通过标准测试与验证，提供15年以上质保。先进。采用目前流行，具有一定先进技术的超五类系列产品。易于管理。面板、配线架有明显标识，机房线路管理、维护方便。 1.1. 2.1 有关技术要求 符合最新的国际标准ISO/IEC11801 超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。 进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。 能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM FDDT ISDN等网络及应用。 网络就易于管理。 1.1. 2.2 国家、行业及地方标准和规范 CECS 90：97 建筑与建筑群网络布线工程设计规范 CECS 89：97
建筑与建筑群网络布线工程施工及验收规范 GB/T 50311-2000 建筑与建筑群网络布线系统工程设计规范 GB/T50312-2000 建筑与建筑群网络布线系统工程验收规范 YD/T926 1-2-1997 大楼通信网络布线系统行业标准 1.1. 2.3 国际技术标准、规范ISO/IEC 11801 ：1995 建筑物网络布线规范 ETA/TIA-568A：1995 商务建筑物电信布线标准 ETA/TIA 569 商务建筑物电信布线路由标准 ETA/TIA-606 商务建筑物电信基础设施管理标准ETA/TIA TSB67 商务建筑物电信布线测试标准 EN50173 欧洲商务建筑电信布线标准 1.1. 2.4 卖方对所提供产品的质量保证卖方应提供产品质量、工程资质的有关证明以 及产品质量的有关保证和承诺。 1.1. 2.5 资料交付 卖方应提供系统布线施工图、接线图、系统测试报告、布线标识、有关说明书等工程文件，以便于今后的运行维护。 1.2 项目设计目标 h 兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。 h 开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。 h 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。 h 可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。 h 先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。 h 经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，
前言 随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求，普天结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台，让我们在对系统进行配置，以适应更先进的技术需求，满足快速变化节奏的同时，将把大厦的远期投资控制在最低限度内。 系统总体设计 工程概述及需求分析 黎明大学五教教学楼是一座六层的建筑物，占地面积2210㎡，总建筑面积15470㎡。建筑物的主要用途是：综合黎明大学五教教学楼。其中，具有（网络布线室）实验室3个，办公室是3个，楼管室1个，教学教室47个本方案设计只考虑到全部层数 （1）综合布线系统需求分析 黎明大学五教教学楼作为一栋理工科学生用黎明大学五教教学楼，其综合布线所提供的实验环境的建设是至关重要的。本方案在设计上的主要思路是它的合理性、经济性、灵活性和长远性。从功能实现上，各系统均可通过结构化布线系统实现，但从合理性、实用性及经济性的角度考虑，在系统的配置上主要考虑将电话数据通信系统和计算机网络系统等主要的子系统挂到结构化综合布线系统上，其它各个子系统比较独立，要综合考虑投资效益比。 黎明大学五教教学楼综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为黎明大学五教教学楼计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。同时，该布线系统兼顾了计算机网络系统未来的发展要求，
中国银行周口分行综合布线系统 设 计 方 案 书 二零一零年十一月 目录 1.中国银行周口分行综合布线系统设计方案............................................................ 1.1 中国银行周口分行综合布线系统用户需求分析 ................................................... 1.1.1布线系统应满足的技术要求 .................................................................................
.1.2实现此种功能的网络技术及所需的带宽 ............................................................. 1.1.3此种网络技术需要的介质 ................................................................................... 1.1.4客户的布线规模 ..................................................................................................... 1.1.5用户的土建进度 ..................................................................................................... 1.2建筑物的具体情况 .................................................................................................... 1.3 布线系统拓扑结构 ................................................................................................... 1.4综合布线系统设计方案 ............................................................................................ 1.4.1设计目标 ................................................................................................................. 1.4.2采用的布线系统 ..................................................................................................... 1.4.3设计参考标准： ..................................................................................................... 1.5 总体方案设计说明 ................................................................................................. 1.6 各子系统方案设计 ................................................................................................... 1.6.1工作区子系统 ......................................................................................................... 1.6.2水平子系统 ............................................................................................................. 1.6.3楼内垂直子系统 ..................................................................................................... 1.6.4管理子系统 ............................................................................................................. 1.6.5设备间子系统 ......................................................................................................... 1.8中国银行周口分行综合布线系统设计方案特点综述 ............................................ 2.工期计划和对环境及土建配合的建议及要求........................................................... 2.1工期计划 .................................................................................................................... 2.2对环境及土建配合的建议及要求 ............................................................................ 3.工程管理与实施 ........................................................................................................... 3.1执行标准 .................................................................................................................... 3.2光纤的敷设 ................................................................................................................ 3.3铜缆的敷设 ................................................................................................................ 3.3.1 保证线缆的弯曲半径 ............................................................................................ 3.3.2 避免线缆束扎过紧 ................................................................................................ 3.3.3 防止线缆扭结 ........................................................................................................ 3.3.4线缆的牵引 ............................................................................................................. 3.4信息插座及配线架的施工 ........................................................................................
安徽工业职业技术学院 《网络互联技术课程设计》 指导书 编制系部：信息工程系 适用专业：网络技术 安徽工业职业技术学院二00九年编制 目录 一、课程目的和任务 培养学生利用所学的理论知识去规划、设计和维护基于路由和交换的网络，能根据企业实际需求进行VLAN的划分及安全设计，及广域网中的静态、动态路由的配置，NAT转换和访问控制列表的设计。本课程通过实际的网络案例帮助学生掌握安装、配置和运营LAN、WAN和中小型企业网络的实践技能。学习本课程后学生应达到或高于CCNA的实际动手能力。达到能设计、架设和维护中小型网络的能力。 二、课程的要求 本课程通过典型的网络案例，分析从设备的选择、安装、配置、调试、管理
的网络工程实施步骤。通过本课程的学习，学生需要掌握CCNA所具有的规划、设计、安装、配置和管理中小行企业网络的动手能力。熟练的把课堂所学的内容，包括VLAN的划分及安全设计，及广域网中的静态、动态路由的配置，NAT转换和访问控制列表的设计，广域网协议的配置等运用到实际当中。从而成为一名合格的毕业生和一名合格的网络工程师。 三、实训设备、工具、材料 CISCO路由器、CISCO交换机、电脑、网线、CONSLE电缆、串型线缆、网络设备仿真软件等. 四、课程的内容 课题一：中小型企业网解决方案----小型园区网 1、模拟小型校园网，根据客户实际情况，选择合适的CISCO网络设备，规划基本网络拓扑图。提出网络的需求，将网络进行规划、设计、及配置 2、企业网概要情况： 接入：申请四个公网IP，一个供WEB服务器使用，一个供企业上网用户使用，其余备用。要求以光纤接入，内网服务器3个。 范围：企业网络节点数在200-800左右，位于不同建筑物，有不同部门。 VLAN：部门划分在不同的VLAN中： 为增加内部网广播域数量和关键部门网络安全性，按照部门和 不同终端群体分类划分VLAN。部分VLAN之间允许通信。 安全：WEB服务器配置私有地址，外网访问WEB的公用地址时，在接入路由器中转换成WEB服务器的私有地址， 部分部门在上班时间段不允许上外网， 防黑客入侵。 WLAN：对于网络布线高密度覆盖无法实施环境，如会议室、图书电子阅览室大厅采用无线接入方式部署WLAN。 根据企业实际情况需求，设计网络，拓扑图如下：
网络综合布线方案 一：项目总体规划 1.办公楼综合布线项目介绍 1. 布线系统将贯穿于各楼层的各个平面。主要为网络、数据、图像、视频等系统信号提供高性能传输路由。 2. 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。 3. 系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。 4. 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。 5. 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。 6. 采用目前国际上最先进的工程标准及规范，去设计和规划系统。 2.办公楼综合布线项目要求 基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，1000Mbps到桌面。 1、开放。采用标准RJ45接口，兼容不同厂家的标准产品。
2、灵活。水平子系统支持语音、数据，支持 100Base-T1000Base-T等。 3、先进。采用目前流行，具有一定先进技术的超六类系列产品。 4、易于管理。面板、配线架有明显标识，机房线路管理、维护方便。 3.有关技术要求 1.符合最新的国际标准ISO/IEC11801超六类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。 2.进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。 3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。 4.所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去 5.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。 6.网络易于管理。 4. 项目设计目标 1.兼容性：综合布线是完全独立的而及应用系统相对无关，可以适用于多种应用系统。
XX 综合布线方案书
目录 一、概述 (3) 二、设计原则 (6) 三、系统设计遵循的标准和条件 (7) 四、DLINK公司以及结构化综合综合布线产品简介 (10) 五、综合布线系统需求分析 (12) 5.1 XX综合布线系统功能布局 (12) 5.2XX弱电功能区 (12) 5.3 需求分析和设计目标 (12) 5.3.1 综合布线系统： (12) 5.3.2 计算机网络系统： (13) 六、综合布线系统设计 (14) 6.1 布线系统总体规划 (14) 6.2 布线系统总体规划说明 (18) 6.3 布线系统详细设计方案 (18) 6.3.1 信息点分布 (18) 6.3.2 工作区子系统 (19) 6.3.3 水平子系统设计 (19) 6.3.4 管理间子系统.................................. 错误！未定义书签。 6.3.5 配线架附近的环境要求 (22) 6.3.6 设备间子系统.................................. 错误！未定义书签。 6.3.7 建筑群子系统设计 (23) 七、系统设备清单 (24) 八、布线系统工程示意图（见附图） (24) 九、布线系统测试及验收 (25) 9.1 概要 (25) 9.2 测试标准 (26) 9.3 测试模式 (26) 9.4 建立文档 (26) 十、电气防护及接地说明 (26)
一、概述 综合布线系统是弱电系统数据的基本通道。可以形成遍布整个基地的电话网络、计算机网络。网络布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。 本网络布线系统方案将作为数据、多媒体信息的传输介质，主要应用于网络系统。本方案在满足XX需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，希望本方案能给业主带来最大的实惠。 网络布线系统是建筑物或建筑群内的信息传输系统。它使数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也使这些设备与外部通信网络相连接。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。 网络布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统构成。 下图是结构化布线系统各子系统的示意：
施工组织设计目录 一、工程概况 ---------------------------------------------------------------------------- 1. 工程名称 ---------------------------------------------------------------------------- 2. 工程地点 ---------------------------------------------------------------------------- 3. 工程内容 ---------------------------------------------------------------------------- 4. 工程期限 ---------------------------------------------------------------------------- 5. 工程质量 ---------------------------------------------------------------------------- 二、编织依据 ---------------------------------------------------------------------------- 1. 编织说明 ---------------------------------------------------------------------------- 2. 编织依据 ---------------------------------------------------------------------------- 三、施工组织部署 ---------------------------------------------------------------------- 四、施工组织部署 ---------------------------------------------------------------------- 1. 施工组织管理 ---------------------------------------------------------------------- 2. 质量目标 ---------------------------------------------------------------------------- 3. 施工现场管理目标 ---------------------------------------------------------------- 4. 施工协调
大型网络设计方案书 【需求分析】 需求1：要能够达到轻载要求：低负载，高带宽，最简单，最有效； 分析1：网络核心冗余，核心到汇聚双链路备份。 需求2：要具有先进的技术性：支持线速转发，具备高密度的万兆端口，核心设备支持T级以上的背板设计，硬件实现ACL、QoS、组播等功能； 分析2：核心交换机可选择Catalyst6509系列，以上功能可实现。 需求3、要稳定、可靠：确保物理层、链路层、网络层、病毒环境下的稳定、可靠； 分析3：要求各层设备能够有防病毒的功能，项目中所选设备均可通过配置防止病毒泛滥。 需求4：要有健壮的安全：不以牺牲网络性能为代价，实现病毒和攻击的防护、用户接入控制、路由协议安全； 分析4：核心交换机具有的SPOH功能，保证在实现防护病毒和攻击的情况下，核心交换机性能不受影响，接入采用安全智能接入层交换机RG-S2100 系列 需求5：要易于管理：具备网络拓朴发现、网络设备集中统一管理、性能监视和预警、分类查看管理事件的能力； 分析5：所有项目中设备均支持SNMP，并通过锐捷star-view 网管软件进行整网管理； 系统设计原则： 整个系统的设计必须遵循一定的规则，我们在进行企业网络系统设计时，坚持如下原则：
第一，确保实现技术的标准化。 当今计算机网络技术发展的一个重要特点就是标准化。只有遵循国际标准，才能确保整个系统的开放性和长久的生命力。 网络建设目前仅仅是一期工程，将来会有二期、三期等，产品的标准化是后续工程的保证。 第二，确保的可靠性。 为了确保计算机系统能够正常地运行，我们在进行设计时，将充分地考虑提高整个系统的高可靠性，为此我们将采取核心设备冗余电源、模块备份、通信线路备份等一系列措施。 第三，确保技术的先进性。 先进性能确保整个系统有一个较长的生命周期，这是对整个投资的最大也是最有效的保护。网络的先进性还表现在用户能够对其进行较为平滑的升级，平滑的升级就意味着并不会造成前期投资的废弃。 为了确保技术的先进性，我们将从如下几个方面入手： 首先，选用厂家新推出来的设备以及那些推出时间较长并且获得了良好的市场声誉的有生命力的产品； 其次，采用新的技术，如快速以太、千兆网等。 第四，充分重视系统的可扩展性。 可扩展性也即可伸缩性，即网络应能自如地适应规模的变化。良好的可扩展性表现之一就是当用户的规模增大时，无需增加新的设备，只需要增加相应的设备模块即可，这既能有效地降低用户的投资，又可以降低整体的复杂性。 网络系统建设应着眼于未来，全盘考虑，优先选择高性能、规模扩展性强的产品。 第五，保护用户已有的投资。
