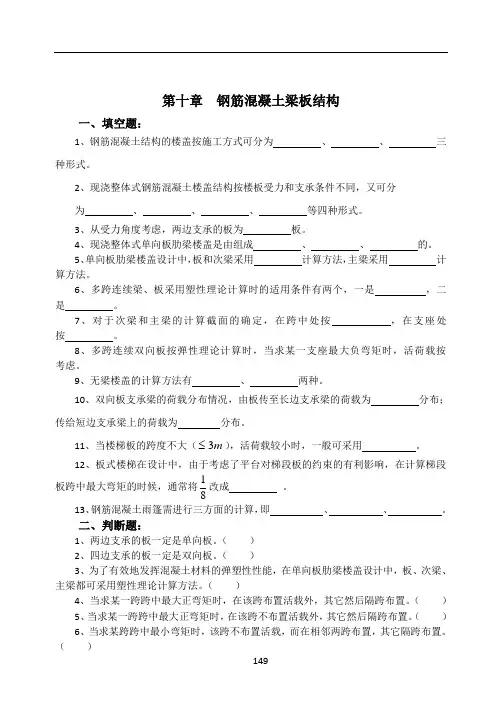

第十章 钢筋混凝土梁板结构
一、填空题：
1、钢筋混凝土结构的楼盖按施工方式可分为 、 、 三
种形式。
2、现浇整体式钢筋混凝土楼盖结构按楼板受力和支承条件不同，又可分
为 、 、 、 等四种形式。
3、从受力角度考虑，两边支承的板为 板。
4、现浇整体式单向板肋梁楼盖是由组成 、 、 的。
5、单向板肋梁楼盖设计中，板和次梁采用 计算方法，主梁采用 计算方法。
6、多跨连续梁、板采用塑性理论计算时的适用条件有两个，一是 ，二是 。
7、对于次梁和主梁的计算截面的确定，在跨中处按 ，在支座处按 。
8、多跨连续双向板按弹性理论计算时，当求某一支座最大负弯矩时，活荷载按 考虑。
9、无梁楼盖的计算方法有 、 两种。
10、双向板支承梁的荷载分布情况，由板传至长边支承梁的荷载为 分布；传给短边支承梁上的荷载为 分布。
11、当楼梯板的跨度不大（m 3 ），活荷载较小时，一般可采用 。
12、板式楼梯在设计中，由于考虑了平台对梯段板的约束的有利影响，在计算梯段板跨中最大弯矩的时候，通常将8
1改成 。 13、钢筋混凝土雨篷需进行三方面的计算，即 、 、 。
二、判断题：
1、两边支承的板一定是单向板。（ ）
2、四边支承的板一定是双向板。（ ）
3、为了有效地发挥混凝土材料的弹塑性性能，在单向板肋梁楼盖设计中，板、次梁、主梁都可采用塑性理论计算方法。（ ）
4、当求某一跨跨中最大正弯矩时，在该跨布置活载外，其它然后隔跨布置。（ ）
5、当求某一跨跨中最大正弯矩时，在该跨不布置活载外，其它然后隔跨布置。（ ）
6、当求某跨跨中最小弯矩时，该跨不布置活载，而在相邻两跨布置，其它隔跨布置。（ ）
7、当求某支座最大负弯矩，在该支座左右跨布置活载，然后隔跨布置。（ ）
8、当求某一支座最大剪力时，在该支座左右跨布置活载，然后隔跨布置。（ ）
9、在单向板肋梁楼盖截面设计中，为了考虑“拱”的有利影响，要对所有板跨中截面及支座截面的内力进行折减，其折减系数为8.0。（ ）
10、对于次梁和主梁的计算截面的确定，在跨中处按在支座处T 形截面，在支座处按矩形截面。（ ）
11、对于次梁和主梁的计算截面的确定，在跨中处按矩形截面，在支座处按T 形截面。（ ）
12、多跨连续双向板按弹性理论计算时，当求某一支座最大负弯矩时，活荷载按满布考虑。（ ）
13、当梯段长度大于3m 时，结构设计时，采用梁板式楼梯。（ ）
三、选择题：
1、混凝土板计算原则的下列规定中（ ）不完全正确。
A 两对边支承板应按单向板计算
B 四边支承板当21
2≤l l 时，应按双向板计算 C 四边支承板当
312≥l l 时，可按单向板计算 D 四边支承板当321
2 l l ，宜按双向板计算 2、以下（ ）种钢筋不是板的构造钢筋。
A 分布钢筋
B 箍筋或弯起筋
C 与梁（墙）整浇或嵌固于砌体墙的板，应在板边上部设置的扣筋
D 现浇板中与梁垂直的上部钢筋
3、当梁的腹板w h 高度是下列（ ）项值时，在梁的两个侧面应沿高度配纵向构造筋（俗称腰筋）。
A mm h w 700≥
B mm h w 450≥
C mm h w 600≥
D mm h w 500≥
4、承提梁下部或截面高度范围内集中荷载的附加横向钢筋应按下面（ ）配置。 A 集中荷载全部由附加箍筋或附加吊筋，或同时由附加箍筋和吊筋承担 B 附加箍筋可代替剪跨内一部分受剪箍筋 C 附加吊筋如满足弯起钢筋计算面积的要求，可代替一道弯起钢筋 D 附加吊筋的作用如同鸭筋
5、简支楼梯斜梁在竖向荷载设计值q 的作用下，其承载力计算的下列原则（ ）项不正确。
A 最大弯矩可按斜梁计算跨度0
l '的水平投影0l 计算 B 最大剪力为按斜梁水平投影
净跨度n l 计算，即αcos 2
1n ql V = C 竖向荷载0ql 沿斜梁方向产生轴向压力αsin 0ql N =可忽略，近似按受弯构件计算，并偏于安全 D 斜梁应按竖向截面进行配筋计算
6、《规范》规定：塑性铰截面中混凝土受压区相对高度满足（ ）。
A 35.0≤ξ
B 518.0≤ξ
C 550.0≤ξ
D 614.0≤ξ
7、在单向板肋梁楼盖截面设计中，为了考虑“拱”的有利影响，要对板的中间跨跨中截面及中间支座截面的内力进行折减，其折减系数为（ ）。
A 9.0
B 8.0
C 85.0
D 95.0
8、对于次梁和主梁的计算截面的确定，正确的是（ ）。
A 在跨中处和支座处均矩形截面
B 在跨中处及支座处矩形截面，均按T 形截面
C 在跨中处按处矩形截面，在支座处按T 形截面
D 在跨中处T 形截面，在支座处按矩形截面
9、双向板支承梁的荷载分布情况为（ ）。
A 长边梯形分布，短边三角形分布。
B 长边三角形分布，短边梯形分布；
C 长边、短边均为矩形分布
D 长边、短边均为梯形分布
四、简答题：
1、何谓单向板？何谓双向板？
2、实用上如何划分单向板和双向板？
3、现浇整体式单向板肋梁楼盖结构布置时，板、次梁、主梁的经济跨度有何要求？
4、单向板肋梁楼盖的结构布置要求有哪些？
5、多跨连续梁（板）的内力计算方法有哪两种？
6、什么样的结构不能按弹性理论计算？
7、单向板肋梁楼盖的板、次梁、主梁的计算方法是如何确定的？
8、绘图表示多跨连续单向板肋梁楼盖的计算单元和计算简图，并说明荷载的传递路线。
9、在单向板肋梁楼盖中，对板、梁的支座是如何简化的？
10、按弹性理论计算多跨连续梁、板的内力时，如何考虑活荷载的最不利位置？
11、如何确定多跨连续梁、板的计算跨数？阐述其原因。
12、如何确定多跨连续板、梁计算跨度0l ？
13、多跨连续梁、板采用塑性理论计算时的适用条件是什么？
14、如何按弹性理论进行肋梁楼盖内力计算？
15、如何用塑性理论计算多跨连续梁、板内力？
16、在单向板肋梁楼盖截面设计中，为什么要对板的内力进行折减？怎么折减的？
17、多跨连续单向板受力钢筋的布置形式有哪两种？各有何特点？绘图表示其构造要求。
18、嵌入墙内的板面构造上如何处理？为什么？
19、嵌入墙内的板角构造上如何处理？为什么？
20、垂直于主梁的板面为何要配置附加筋？如何配置？
21、对于次梁和主梁的计算截面形状如何确定？如跨中处？支座处？
22、按弹性计算的单向板肋梁楼盖的主梁的内力，是配筋计算时所取的内力吗？为什么？
23、次梁的配筋构造有哪些要求？绘图表示。
24、多跨连续双向板按弹性理论计算时，当求某一跨的跨中最大弯矩时，活荷载如何布置？何为正对称荷载？何为反对称荷载？
25、多跨连续双向板按弹性理论计算时，其中间支座和边支座如何简化的？
26、双向板按弹性理论计算方法内力如何折减？
27、双向板肋梁楼盖支承梁的荷载分布如可求得？
28、井字楼盖的特点
29、无梁楼盖有何特点？
30、无梁楼盖的计算方法有哪几种？
31、雨篷板可能发生哪几种破坏？需要做哪些计算？
32、某5跨连续板，绘图表示：
（1）当求第2跨、第3跨跨中最大弯矩时的活荷载布置情况。
（2）当求第1内支座，第3个支座的支座最大负弯矩时的活载布置情况。
参考答案
一、填空题：
1、现浇整体式 装配式 装配整体式
2、单向板肋形楼盖、双向板肋形楼盖 无梁楼盖 井字楼盖
3、单向
4、板 次梁 主梁
5、塑性理论 弹性理论
6、控制截面的配筋率不能过大，规范规定：035.0h x ≤或35.0≤ξ 采用塑性性能好的钢筋：采用HPB235、HRB335。
7、T 形截面 矩形截面
8、满布
9、经验系数法 等代（效）框架法
10、梯形 三角形
11、板式楼梯。
12、10
1 13、板的承载力、梁的承载力、整体抗倾覆验算。
二、判断题：
1、√
2、×
3、×
4、√
5、×
6、√
7、√
8、√
9、× 10、√ 11、× 12、√ 13、√
三、选择题：
1、D
2、C
3、B
4、A
5、D
6、A
7、B
8、D
9、A
四、简答题：
1、单向板是指在荷载作用下，只沿一个方向的正截面产生弯矩的板。
双向板是指在荷载作用下，沿两个方向的正截面产生弯矩的板。
2、（1）对于两边支承的板为单向板。板上的荷载通过板的受弯传到两边支承墙或梁上。
（2）对于四边支承的板 ①当21
2≤l l 时，荷载沿两个方向传递，称这种板为双向板； ②当31
2≥l l 时，板基本上是单向受力工作，称单向板； ③当3212
l l 时，宜按双向板设计，也可按单向板设计；当按单向板计算时，应沿长边方向布置足够数量的构造钢筋。
3、（1）单向板：1.7~2.7m ，荷载较大时取较小值，一般不宜超过3m ；
（2）次梁：4~6m ；
（3）主梁：5~8m 。
4、（1）梁、板的经济跨度：
（2）梁格布置力求规整；梁系尽可能贯通；板厚和梁的截面尺寸尽可能统一。
（3）为增加房屋横向刚度，主梁一般沿横向布置较好，这样主梁与柱构成框架，使侧向刚度增大，纵向有连系梁连接，空间结构，整体刚度较好。
（4）板重量占整个混凝土重的50~70%，因此应使板厚尽可能接近构造要求的最小尺寸。
5、钢筋混凝土连续板、梁的内力计算有两种方法：一种是弹性计算法，一种为塑性计算法。
6、（1）直接承受动力荷载的构件；
（2）在使用阶段不允许有裂缝或对裂缝宽度开展要求较高的结构；
（3）构件处于主要部位，要求有较大安全储备；
（4）处于负温条件下工作的结构或处于侵蚀性环境中的结构；
（5）采用无明显屈服台阶钢材配筋的构件。
7、如肋形楼盖中的，板与次梁采用塑性理论设计，主梁采用弹性理论设计。
8、计算单元和计算简图如10-1所示。
荷载传递路线为：板——次梁——主梁——墙或柱。
10-1 单向板肋梁楼盖板、次梁、主梁的计算简图
9、在进行连续梁（板）的内力计算时，一般假设其支座均为铰接，即忽略支座对梁（板）的转动约束作用。
（1）当连续梁（板）简单放置在墙上时，同于板与墙不是整体连接，支座对板、梁的嵌固作用不大，故在计算中可将其视为铰支座，这样的假定是接近于实际情况的。
（2）当连续梁（板）与支座为整体浇筑时，支座对板、梁的转动有一定的约束作用，但为了简化计算，也把它当成铰支座，这与实际情况就不完全相符了。这种影响很难精确计算，由此而引起的误差，可在荷载计算时加以调整。
调整的具体方法是：采取增大恒载、减少活载的方式处理，即： 对于板：2q g g +
=' 2
q q =' 对于次梁：4q g g +=' 43q q ='
