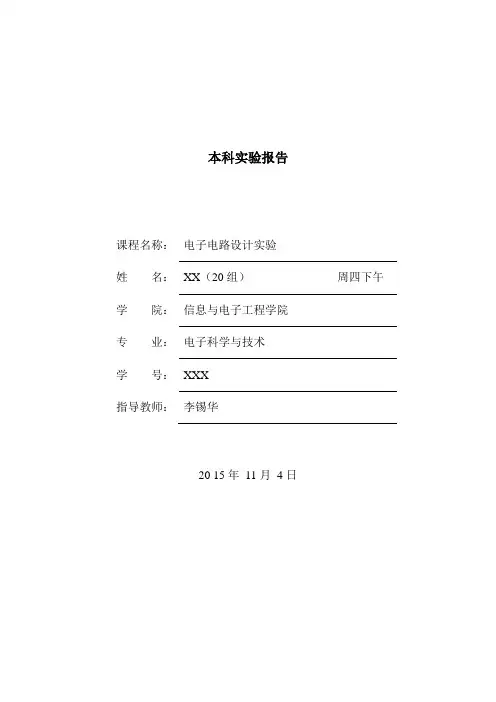

本科实验报告
课程名称：电子电路设计实验
姓名：XX（20组）周四下午学院：信息与电子工程学院
专业：电子科学与技术
学号：XXX
指导教师：李锡华
20 15年11月4日
实验报告
课程名称：_____电子电路设计实验______指导老师：___李锡华_____成绩：______________ 实验名称：_智能插座的安装与测试 实验类型：_____________同组学生姓名：___XX_____
一、实验目的 二、实验任务与要求
三、实验方案设计与实验参数计算（3.1 总体设计、3.2 各功能电路设计与计算、3.3完整的实验电路……） 四、主要仪器设备 五、实验步骤与过程 六、实验调试、实验数据记录 七、实验结果和分析处理 八、讨论、心得
一、 产品研发过程中的电装与调试
思考题1：对照上述插座输出控制电路的测试分析其原理，要求写在报告中。 （输出控制电路如图右）
IOH （input output hub ）能够保证输出电压在一定的稳定状态。在测试时，先用万用表测出IOH 三，四脚间电压为5V 。用杜邦线连接IOH 第三脚和power 的第三脚，打开开关，经过很短一段时间（0.5s 内），LED1发光，原理是接通后继电器J1闭合。这
说明IO10及对应放大电路正常工作。然后，用杜邦线连接IOH 第二脚（另一脚不变），打开开
关，LED2发光，说明J2正常闭合，IO9正常工作。
思考题：右图这部分电路的作用？
右图所示的电路是实验的输入控制电路，
按下压降开关，电路通过USB 接口通入5V 的电流，电容起整流作用。
思考题2：请详述你在本次电装过程中采用的工序，并解释其选择原因，分析其得失，并总结其中的经验教训。要求写在报告中。
证词电装过程采取模块化分步安装，先是焊接部分电路，然后调试，一切正常后再进行下一步工作。这是因为智
能插座是一个较为复杂的整体，如果先全部完成再进行调试，一旦出现问题很难查出。而且此种方法能够更加适合大规模的生产。
在此次实验过程中，我和同组队员较好完成了分工合作。一人读取电阻阻值，看清图纸，另一人专心焊接，较快完成了任务。但是，此次实验要求比以往更高，许多元件脚相隔很近，有些地方又需要大量焊锡。在实验中出现了两次脚间焊锡“短路”的现象，不过在老师帮助下解决了，后期吸取了经验教训，很大
实验名称：智能插座的安装与测试_____姓名：_____XX__学号：___XXX_____
程度上加快了速度。
针对每个功能的详细测试实验过程
1，完成硬件的组装，载入相关代码，进行监视并调控。
2，输入A,B,a,b命令，对两个插座进行接通/关闭命令。
3，读取监视框中的电压，电流，温度等。旋动滑动变阻器观察温度值变化使之与室内真实温度相近。4，将插座一接入的电器换为小台灯，风扇等，观察记录相关参数。
5，在手机上安装控制app，同时设置好小白路由器，通过wifi使app控制智能插座。由于无法连通，后使用小白路由器成功连接。
在测试中设置的各种参数值
①基本硬件功能测试
②测量智能插座的各基本参数
系统的各种响应情况
1,Arduino IDE监视器中，A/a代表插座一得接通/断开，B/b代表插座二的接通/断开。系统响应很好，小灯的亮/暗/灭与理论符合得很好。
2，旋动滑动变阻器，监视器中显示温度逐渐下降，与理论分析相符。
2，再次通过Arduino载入代码，并设置小白路由器使智能插座与手机通过wifi连接。但是经过设置后手机迟迟没有响应，先后重新导入代码，重设小白路由器均未能成功。
后通过小白路由器安装的app，多次失败后成功连接智能插座。通过该app，可实现以下功能：
1，查看插座的电压电流，插座温度等信息。
2，操控插座的开，关。
实验名称： 智能插座的安装与测试_____姓名：_____XX__学号：___XXX_____
3，实现延时电路开关。
4，设置触发警告电压，电流，功率值。超过该值app 将自动报警并断电。 （部分功能见配图）
