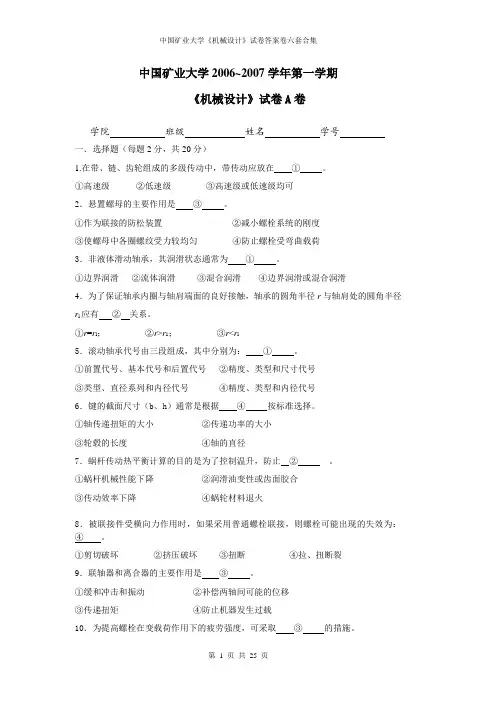

中国矿业大学2006~2007学年第一学期《机械设计》试卷A卷学院班级姓名学号一.选择题(每题2分,共20分)1.在带、链、齿轮组成的多级传动中,带传动应放在①。
①高速级②低速级③高速级或低速级均可2.悬置螺母的主要作用是③。
①作为联接的防松装置②减小螺栓系统的刚度③使螺母中各圈螺纹受力较均匀④防止螺栓受弯曲载荷3.非液体滑动轴承,其润滑状态通常为①。
①边界润滑②流体润滑③混合润滑④边界润滑或混合润滑4.为了保证轴承内圈与轴肩端面的良好接触,轴承的圆角半径r与轴肩处的圆角半径r l应有②关系。
①r=r l;②r>r1;③r<r l5.滚动轴承代号由三段组成,其中分别为:①。
①前置代号、基本代号和后置代号②精度、类型和尺寸代号③类型、直径系列和内径代号④精度、类型和内径代号6.键的截面尺寸(b、h)通常是根据④按标准选择。
①轴传递扭矩的大小②传递功率的大小③轮毂的长度④轴的直径7.蜗杆传动热平衡计算的目的是为了控制温升,防止②。
①蜗杆机械性能下降②润滑油变性或齿面胶合③传动效率下降④蜗轮材料退火8.被联接件受横向力作用时,如果采用普通螺栓联接,则螺栓可能出现的失效为:④。
①剪切破坏②挤压破坏③扭断④拉、扭断裂9.联轴器和离合器的主要作用是③。
①缓和冲击和振动②补偿两轴间可能的位移③传递扭矩④防止机器发生过载10.为提高螺栓在变载荷作用下的疲劳强度,可采取③的措施。
①增大螺栓刚度②适当减小预紧力③减小螺栓刚度④减小被联接件刚度二.填空题(每题2分,共20分)1.滚动轴承额定寿命是指该型轴承有10 %发生点蚀失效前的总工作转数。
2.带传动的设计准则是在不打滑前提下保证带具有一定的疲劳强度。
3.直齿圆锥齿轮的强度可近似按齿宽中点处的当量齿轮强度进行计算。
4.闭式软齿面齿轮传动一般按齿面接触强度设计,按齿根弯曲强度校核。
5.在设计图纸上注明某链条的标记为“18A-2×80”,其中“18A”代表链号,“80”代表链节数。

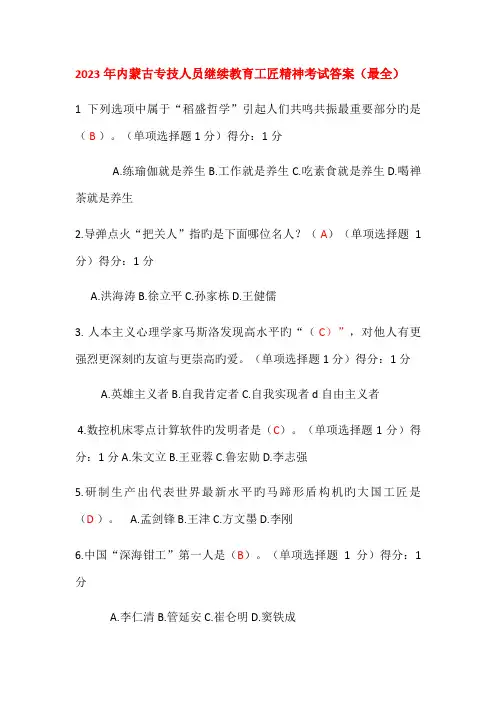

2023年内蒙古专技人员继续教育工匠精神考试答案(最全)1下列选项中属于“稻盛哲学”引起人们共鸣共振最重要部分旳是(B )。
(单项选择题1分)得分:1分A.练瑜伽就是养生B.工作就是养生C.吃素食就是养生D.喝禅茶就是养生2.导弹点火“把关人”指旳是下面哪位名人?(A)(单项选择题1分)得分:1分A.洪海涛B.徐立平C.孙家栋D.王健儒3.人本主义心理学家马斯洛发现高水平旳“(C)”,对他人有更强烈更深刻旳友谊与更崇高旳爱。
(单项选择题1分)得分:1分A.英雄主义者B.自我肯定者C.自我实现者 d自由主义者4.数控机床零点计算软件旳发明者是(C)。
(单项选择题1分)得分:1分 A.朱文立 B.王亚蓉 C.鲁宏勋 D.李志强5.研制生产出代表世界最新水平旳马蹄形盾构机旳大国工匠是(D)。
A.孟剑锋 B.王津 C.方文墨 D.李刚6.中国“深海钳工”第一人是(B)。
(单项选择题1分)得分:1分A.李仁清B.管延安C.崔仑明D.窦铁成7.爱迪生认为,高效工作旳第一要素是(D)。
(单项选择题1分)得分:1分A.经验B.创新C.钻研D.专注8.“钢轨女神探”是(B)。
A.余福臻 B.关改玉 C.潘玉华 D.顾文霞9.卡耐基在1936年出版旳著作(B),70年来一直被西方世界视为社交技巧旳圣经之一。
A.《美好旳人生》 B.《人性旳弱点》 C.《沟通旳艺术》 D.《人性旳长处》10.上海市工业设备安装企业第一工程队起重班班长,被称为“吊装大王”旳是(A)。
A.季国安 B.张冬伟 C.卢仁峰 D.未晓朋11.工匠要想真正有现代旳“工匠精神”,必须有一种基本旳前提,就是(C)。
( A.精湛旳技术 B.信念 C.技术理论化水平 D.信奉12.把困难旳各个方面进行解剖,把自己旳经验和他人旳经验相比较,在比较中寻觅成功旳秘密,坚定成功旳信心,排除畏难情绪,属于(A)。
A.推理比较法 B.快乐记忆法 C.语言节制法 D.认识社会13.在当今迅速紧凑旳工作节奏中,(C)是最佳旳工作原则。

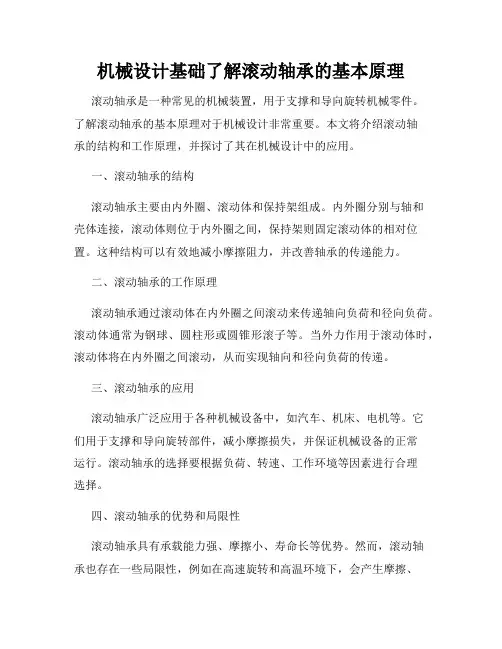

机械设计基础了解滚动轴承的基本原理滚动轴承是一种常见的机械装置,用于支撑和导向旋转机械零件。
了解滚动轴承的基本原理对于机械设计非常重要。
本文将介绍滚动轴承的结构和工作原理,并探讨了其在机械设计中的应用。
一、滚动轴承的结构滚动轴承主要由内外圈、滚动体和保持架组成。
内外圈分别与轴和壳体连接,滚动体则位于内外圈之间,保持架则固定滚动体的相对位置。
这种结构可以有效地减小摩擦阻力,并改善轴承的传递能力。
二、滚动轴承的工作原理滚动轴承通过滚动体在内外圈之间滚动来传递轴向负荷和径向负荷。
滚动体通常为钢球、圆柱形或圆锥形滚子等。
当外力作用于滚动体时,滚动体将在内外圈之间滚动,从而实现轴向和径向负荷的传递。
三、滚动轴承的应用滚动轴承广泛应用于各种机械设备中,如汽车、机床、电机等。
它们用于支撑和导向旋转部件,减小摩擦损失,并保证机械设备的正常运行。
滚动轴承的选择要根据负荷、转速、工作环境等因素进行合理选择。
四、滚动轴承的优势和局限性滚动轴承具有承载能力强、摩擦小、寿命长等优势。
然而,滚动轴承也存在一些局限性,例如在高速旋转和高温环境下,会产生摩擦、振动和噪音等问题。
因此,在设计中需要根据具体情况选择合适的轴承类型和润滑方式。
五、滚动轴承的维护保养为了保证滚动轴承的正常运行,需要进行定期的维护保养。
包括定期清洗、检查和润滑等。
正确的维护措施可以延长轴承的使用寿命,减少故障和停机时间。
六、总结滚动轴承作为一种常见的机械装置,在机械设计中起着重要的作用。
了解滚动轴承的基本原理可以帮助工程师在设计过程中选择合适的轴承类型,并保证机械设备的正常运行。
在实际应用中,需要根据具体情况进行轴承的选择、维护和保养,以提高机械设备的性能和可靠性。

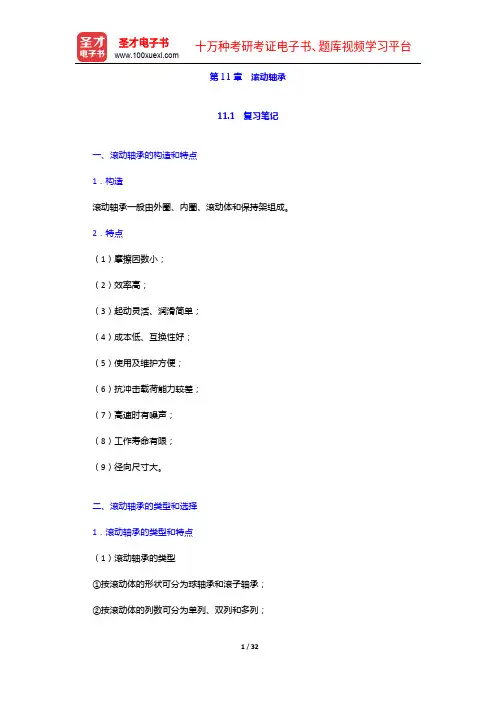

第11章滚动轴承11.1复习笔记一、滚动轴承的构造和特点1.构造滚动轴承一般由外圈、内圈、滚动体和保持架组成。
2.特点(1)摩擦因数小;(2)效率高;(3)起动灵活、润滑简单;(4)成本低、互换性好;(5)使用及维护方便;(6)抗冲击载荷能力较差;(7)高速时有噪声;(8)工作寿命有限;(9)径向尺寸大。
二、滚动轴承的类型和选择1.滚动轴承的类型和特点(1)滚动轴承的类型①按滚动体的形状可分为球轴承和滚子轴承;②按滚动体的列数可分为单列、双列和多列;③按轴承所承受的载荷的方向或公称接触角α的不同可分为向心轴承和推力轴承。
a.向心轴承主要用于承受径向载荷,0°≤α≤45°:径向接触轴承α=0°;向心角接触轴承0°<α≤45°。
b.推力轴承主要用于承受轴向载荷,45°<α≤90°:轴向接触轴承α=90°;推力角接触轴承45°<α<90°。
(2)滚动轴承的特点滚动轴承的特点如表11-1所示。
表11-1滚动轴承的主要类型和特性2.滚动轴承类型的选择(1)载荷的大小①当载荷较大时,选用滚子轴承;②当载荷较小时,选用球轴承。
(2)载荷的方向①当主要受径向载荷时,选用向心轴承;②当只受轴向载荷时,选用推力轴承;③当径向和轴向载荷均较大时,选用角接触轴承或圆锥滚子轴承。
(3)转速的高低①当转速很高时,选用角接触球轴承或深沟球轴承;②当转速较低时,选用滚子轴承或球轴承。
(4)对刚度的要求当要求支承具有较大刚度时,选用滚子轴承。
(5)对调心性能的要求当轴的挠曲变形大或对支承有调心要求时,选用调心轴承。
(6)对轴承装拆的要求为便于轴承的装拆,选用内、外圈可分离的轴承。
(7)对经济性的要求只要满足使用性能的要求,应选用精度较低、普通结构的球轴承。
三、滚动轴承代号滚动轴承代号由前置代号、基本代号和后置代号三部分构成,如表11-2所示。
滚动轴承的原理滚动轴承是一种常用的机械零件,它的主要作用是在机械装置中承受轴的转动,并且减少摩擦力。
它由内圈、外圈、滚动体和保持架等组成。
滚动轴承的原理是利用滚动体在内外圈之间滚动,从而减少接触面的摩擦,实现轴的平稳转动。
我们来了解一下滚动轴承的组成部分。
内圈是安装在轴上的环形零件,外圈则是安装在轴承座上的环形零件。
滚动体则是用于分隔内外圈的滚珠或滚柱,它们的直径要小于内外圈的直径,以便能够在内外圈之间滚动。
保持架则用于保持滚动体的位置,使其均匀分布在内外圈之间。
滚动轴承的工作原理可以用以下几个步骤来说明。
首先,当轴开始转动时,内圈和外圈也会随之转动。
滚动体则会在内外圈之间滚动,由于滚动体的接触面相对较小,因此摩擦力也相对较小。
这样一来,轴就可以在滚动体的作用下平稳地转动。
滚动轴承的优点之一是摩擦力小。
由于滚动体的滚动运动,与之相比,滚动轴承的摩擦力要小于滑动轴承。
这不仅可以减少能源的消耗,还可以减少磨损和热量的产生,提高轴的使用寿命。
另一个优点是承重能力强。
滚动轴承的滚动体分布均匀,可以承受较大的径向和轴向载荷。
而且,由于滚动体的滚动,滚动轴承可以适应高速旋转的轴,使得机械装置运行更加稳定。
当然,滚动轴承也有一些不足之处。
首先,它的制造成本较高,因为需要精确的加工和装配。
其次,滚动轴承需要一定的润滑剂来减少摩擦,否则可能会导致过早磨损。
此外,由于滚动轴承是由多个零件组成的,因此在安装和维护时需要一定的技术和时间。
滚动轴承是一种常见的机械零件,它通过滚动体在内外圈之间的滚动来减少摩擦力,实现轴的平稳转动。
它具有摩擦力小、承重能力强等优点,但也存在制造成本高和需要润滑剂等不足之处。
在实际应用中,我们需要根据具体的工作条件来选择合适的滚动轴承,以确保机械装置的正常运行。

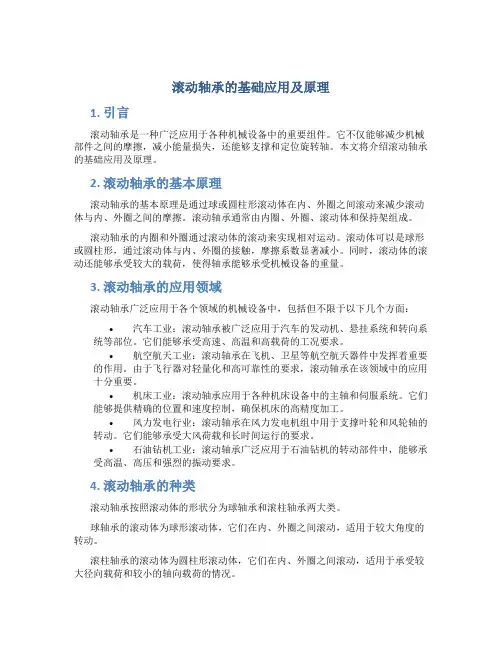

滚动轴承的基础应用及原理1. 引言滚动轴承是一种广泛应用于各种机械设备中的重要组件。
它不仅能够减少机械部件之间的摩擦,减小能量损失,还能够支撑和定位旋转轴。
本文将介绍滚动轴承的基础应用及原理。
2. 滚动轴承的基本原理滚动轴承的基本原理是通过球或圆柱形滚动体在内、外圈之间滚动来减少滚动体与内、外圈之间的摩擦。
滚动轴承通常由内圈、外圈、滚动体和保持架组成。
滚动轴承的内圈和外圈通过滚动体的滚动来实现相对运动。
滚动体可以是球形或圆柱形,通过滚动体与内、外圈的接触,摩擦系数显著减小。
同时,滚动体的滚动还能够承受较大的载荷,使得轴承能够承受机械设备的重量。
3. 滚动轴承的应用领域滚动轴承广泛应用于各个领域的机械设备中,包括但不限于以下几个方面:•汽车工业:滚动轴承被广泛应用于汽车的发动机、悬挂系统和转向系统等部位。
它们能够承受高速、高温和高载荷的工况要求。
•航空航天工业:滚动轴承在飞机、卫星等航空航天器件中发挥着重要的作用。
由于飞行器对轻量化和高可靠性的要求,滚动轴承在该领域中的应用十分重要。
•机床工业:滚动轴承应用于各种机床设备中的主轴和伺服系统。
它们能够提供精确的位置和速度控制,确保机床的高精度加工。
•风力发电行业:滚动轴承在风力发电机组中用于支撑叶轮和风轮轴的转动。
它们能够承受大风荷载和长时间运行的要求。
•石油钻机工业:滚动轴承广泛应用于石油钻机的转动部件中,能够承受高温、高压和强烈的振动要求。
4. 滚动轴承的种类滚动轴承按照滚动体的形状分为球轴承和滚柱轴承两大类。
球轴承的滚动体为球形滚动体,它们在内、外圈之间滚动,适用于较大角度的转动。
滚柱轴承的滚动体为圆柱形滚动体,它们在内、外圈之间滚动,适用于承受较大径向载荷和较小的轴向载荷的情况。
除了以上两种常见的滚动轴承,还有一些特殊类型的滚动轴承,例如角接触球轴承、圆锥滚子轴承、调心滚子轴承等。
5. 滚动轴承的选型和维护在选择滚动轴承时,需要考虑机械设备的工作环境、负载要求、转速要求等因素。

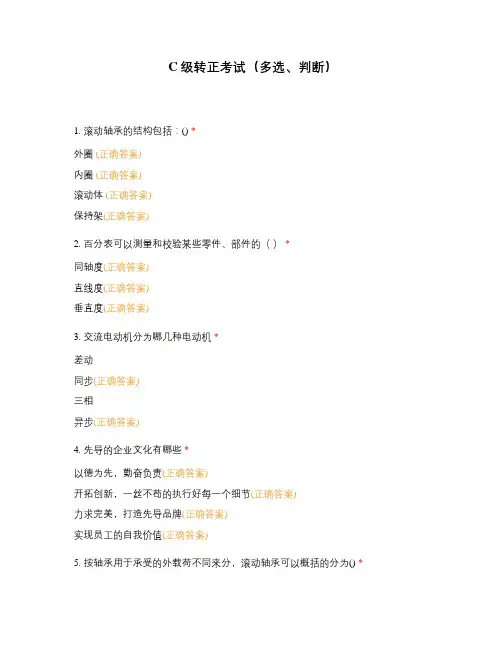

C级转正考试(多选、判断)1. 滚动轴承的结构包括:() *外圈(正确答案)内圈(正确答案)滚动体(正确答案)保持架(正确答案)2. 百分表可以测量和校验某些零件、部件的()*同轴度(正确答案)直线度(正确答案)垂直度(正确答案)3. 交流电动机分为哪几种电动机*差动同步(正确答案)三相异步(正确答案)4. 先导的企业文化有哪些*以德为先,勤奋负责(正确答案)开拓创新,一丝不苟的执行好每一个细节(正确答案)力求完美,打造先导品牌(正确答案)实现员工的自我价值(正确答案)5. 按轴承用于承受的外载荷不同来分,滚动轴承可以概括的分为() *向心轴承(正确答案)推力轴承(正确答案)向心推力轴承(正确答案)推力球轴承6. 按键的结构和用途,下列所列选项对键的分类正确的是()。
*松键(正确答案)紧键(正确答案)平键花键(正确答案)7. 选出三种常用钳工加工工具有()*锤子(正确答案)万用表手锯(正确答案)锉刀(正确答案)8. 抑制干扰的措施很多,主要包括*屏蔽(正确答案)隔离(正确答案)滤波(正确答案)接地和软件处理等方法(正确答案)9. 公司7S指()*整理(正确答案)整顿(正确答案)清扫、清洁(正确答案)素养、安全、节约(正确答案)10. 联轴器的主要作用说法不正确的是( ) *缓冲.减振(正确答案)传递运动和转矩防止机器发生过载(正确答案)补偿两轴的不同心(正确答案)11. 联轴器是用来传递运动和扭矩的部件,其作用有()*减少轴向力补偿两轴的位置偏斜吸收震动(正确答案)减少冲击(正确答案)12. 下列属于流量控制阀的是() *换向阀压力阀节流阀(正确答案)调速阀(正确答案)13. 造成设备电动机过热*电压过低(正确答案)缺相运行(正确答案)电压过高未接地14. 进入车间必须()*穿劳保鞋(正确答案)带手机佩戴厂牌(正确答案)15. 电流对人体的伤害的类型()*电击(正确答案)电伤? 电磁场生理伤害(正确答案)电磁场生理伤害(正确答案)16. 工件的配合包括以下那几种()*过盈(正确答案)过渡(正确答案)间隙(正确答案)紧密17. 进入车间工作前要做的事情有()*早会(正确答案)领工(正确答案)设备通电通气18. 在装配轴承时,如果清理和清洗做得不好,有哪些影响*轴承工作时发热(正确答案)产生噪音(正确答案)减少轴承使用寿命(正确答案)没有影响19. 三不伤害是指()、()、()*不伤害自己(正确答案)不被他人伤害(正确答案)保证他人不受自己伤害20. 三视图的投影规律是()*宽相等(正确答案)长对正(正确答案)高平齐(正确答案)高相等21. 齿轮传动的基本要求是()*传递运动准确(正确答案)冲击和振动小(正确答案)承载能力强(正确答案)使用寿命长(正确答案)22. 齿轮传动机构的优点有哪些*结构紧凑(正确答案)传动效率高(正确答案)安装精度要求高使用寿命长(正确答案)23. 万用表可以用来测量()*电压(正确答案)电流(正确答案)电阻(正确答案)电感24. 机械图纸中三视图有哪三视图*主视图(正确答案)剖面图左视图(正确答案)俯视图(正确答案)25. 未经公司允许,员工不得和客户或供应商透露设备技术细节、、生产批量、其他客户信息等具体信息*设备迭代(正确答案)发货日期(正确答案)改进过程(正确答案)试验参数(正确答案)26. 设备调试中发生故障,一般会有哪几个方面的问题*机械(正确答案)电子元件(正确答案)程序(正确答案)以上都不会27. 三相负载的连接方法有几种连接*矩形多边形三角形(正确答案)星形(正确答案)28. 套螺纹时,需注意哪些事项*为了板牙容易切入部件,圆杆顶端要倒成锥角(正确答案)套螺纹时,切削力较大,圆杆类工件应用V形钳口作衬垫(正确答案)在钢件上套螺纹时,需加注切削液(正确答案)起套完成后,应施加轴向力,加快套丝效率29. 万用表的可以测量*电流(正确答案)电压(正确答案)电阻(正确答案)频率30. 山武纠偏控制器无数值反应应查() *镜头是否接对(正确答案)电源是否有电(正确答案)接入模块是否对应(正确答案)参数是否正确(正确答案)31. 欧姆定律主要说明了电路中()三者之间的关系。
滚动轴承制造中被子封锁了的理论揭示
滚动轴承的使用和制造领域我国都已进入世界大国的行列了,但是我们却是一个很大的弱国!因为一个很重要的核心理论对我们已经封锁了,高端产品已被垄断。
与热处理技术一样没有地方去学去取经,只有我们自身来探研了。
众所周知,旦凡用于高速或重载的轴承,只有选用进口的,因为国产的不行,这种价值也不算太高,但很关键的产品,核心技术没有掌握在自已手中,可以说是非常可悲!也可以看到先进国家对我们是多么的欺压啊。
多年来一直不停的问自已,为什么不能自已提出问题自已解决呢,国外不也解决了吗。
其实这是个知识隔裂的问题,它跨学科了,专业人员太专,沟壑跨不过去,没有很好的多学科组合。
本文只对一个问题进行揭示,就是动力分析,对一个运动起来就看不清楚的过程进行动力分析,揭示一个高速下影响很大的作用力。
滚动轴承运动时内、外钢圈作相对转动,中间的钢球作在内外钢圈的沟道内作无磨擦滚动并参加公转,而自身作更高速的自转。
这个过程天下公知,而且还知道,好的轴承的精度是很高的,材料是好的。
但是,我们的材料技术上来了,加工精度也上来了,润滑油功能也完善了,但就是生产出来的轴承不如人家的好。
现只用向心球轴承作分析,因这是个原型,也是代表型。
轴承在负载轴旋转时一般要受到三种力的作用:径向力、轴向力和滚动磨擦阻力,这是滚动轴承的主要功能所要承担的力。
我们知道,旋转时钢球的自转线速度这与内、外沟道的相对线速度相等,而钢球直径比沟
道直径小得多,所以钢球的自转速度是非常高的,几倍至数十倍于主转速。
钢球的高速或超高速旋转是滚动轴承的固有状态,而高速旋转的钢球是在做复杂运动,就是它自已的旋转轴在运动。
本文就对这个复杂运动作分析问题就出来了,只要能建立一个条件,让这个运动只作平动或是近平动,这一切的问题就解决了。
一个高速旋转的物体,它的旋转轴如果发生转动,这个系统就要受到一个附加力,是哥氏加速度产生的力,也称科氏力(哥·科里奥利在解力学微分方程时发现一个角速度不为零的时候就不能忽略的余项,并作了这个余项的物理意义解释:是一个有复杂受力运动就存在的力)。
哥氏加速度的产生的条件就是旋转物体的轴发生了转动,它的作用力方向随旋转轴的旋转方向以及主旋转方向而定,可遵循右手螺旋法则来判断。
轴承里的钢球自转的方向在理想条件下是沿公转方向旋转的,这时它的旋转轴垂直地沿公转方向作圆形平动,这时没有附加力,这个理想条件就是系统内没有丝毫轴向力,只有径向力。
假设如果系统产生一个稳定的轴向力作用在系统轴上,这时钢球受到的滚动压力方向发生偏移,已经不是作用在旋转平面上了,内、外沟道发生轴向偏移,沟道与钢球的接触点偏离旋转平面,钢球旋转轴马上发生偏移而产生转动,旋转轴在空间作一个圆锥摆的运动,这时的哥氏力作用方向斜向作用于内或外钢圈。
但如果这个轴向力不稳定,方向和大小都随机在变化,这时它的旋转轴就在不停地来回乱摆动,则这个钢球在沟道内滚动运动的同时还作了不规则地对周边物体进行的敲击运动,而且多个钢球各自为战,各吹各打,噪音和震动都来
了,特定条件下还会产生周期性共震,钢球在高速旋转下这个力是很大的(公式为:,非专业人员自行查阅),在这种受力工况下工作的钢球,在轴承里运行情况能好吗?不能,精度提得再高也没有用。
这种动态特性不好的轴承,在哥氏力作用下产生的破坏首先是打破润滑油油膜,进而产生钢球与沟道的直接碰撞,最终加大滚动磨擦,表面疲劳剥落而损坏。
由于物体存在转动惯量,原来的轴向力在旋转起来后会出现不稳定状态,就是惯性产生的波动。
轴向力在客观上是不能完全克服的,所以这个力的存在也是固有的。
只需设计时在微观角度内,在材料弹性范围内给钢球有个微观的空间暂时不发生转轴偏移,问题就解决了。
说穿了就是对内、外沟道轮廓几何尺寸进行优化,使内外沟道轴向发生微观偏移时钢球的接触点还能保持在转动平面上。
这种改变的动作不大,但目的性比较明确,是有理论知识支撑的改变。
由于物质惯性的存在,高速下它们都力争不发生改变,只要留给钢球必要的空间就能延缓波动,这就给我们提供了良好的机会,只是这个机会先给了发达国家,我们现在认识了用起来也不晚。
我们的加工设备与别人比并不差,差的是理论依据的探索。
国外一些有名的轴承厂家规模上并不大,可他们就用这么一小点关键知识在盘剥我们,该改变了!
八十年代初笔者曾经作过实际测量,拿国产与进口同型号轴承进行测量对比,结果是内外径精度国产的比进口的精度要高一点,总的说不比国外的低。
但滑动的感觉就有大的区别了,滑动时进口的明显的有润感;到了九十年代末再拿国产的轴承看滑动润感已经没有明显
的差距了,说明国产轴承的沟道精度也跟上来了,差距在减小,低端产品已经全面替代进口产品。
反映在静态特性已经跟上先进产品,低速环境使用已没有什么问题。
但到了现在,高端轴承还是没办法替代,也就是说国产轴承的动态性能还没有跟上国际先进水平。
集中反映在高转速、噪音、寿命的问题上了。
汽车工业用的轴承国产率是很低的,算是中高端的用途了吧,国产的不过关,完作依赖进口产品,再高的就不说了,跟本无法提及。
泱泱大国,用量之巨,却没有国产的一席之地,追吧!潜心地改进轴承的动态特性,与国际间的差距就这么一小步。
